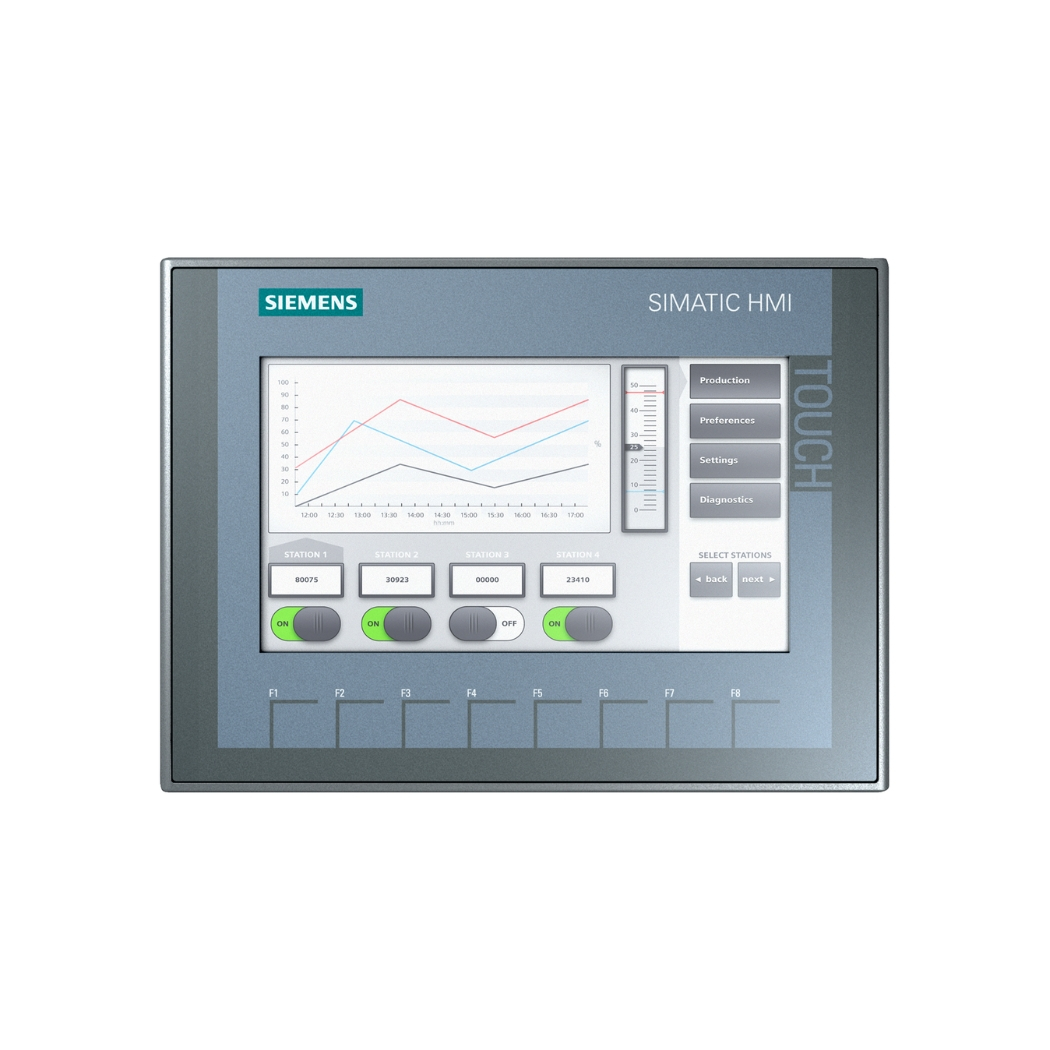

Giảm giá trực tiếp trên đơn hàng 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch, màn hình cảm ứng công nghiệp tiên tiến, mang đến giải pháp hiển thị và điều khiển trực quan, hiệu quả cho hệ thống tự động hóa của bạn, nâng tầm hiệu suất vận hành. Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, chất lượng vượt trội, đồng hành cùng bạn kiến tạo những giá trị bền vững trong sản xuất và vận hành.
1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6AG1123-2GA03-2AX0 |
| Dòng sản phẩm | SIPLUS HMI KTP700 Basic DP |
| Hãng sản xuất | Siemens (Đức) |
| Kích thước màn hình | 7 inch (đường chéo) |
| Loại màn hình | TFT, màu |
| Độ phân giải | 800 x 480 pixel |
| Số lượng màu | 65.536 màu |
| Giao diện truyền thông | PROFIBUS DP |
| Bộ nhớ chương trình | 1 MB |
| Bộ nhớ dữ liệu | 128 KB |
| Điện áp cung cấp | 24 V DC (19.2 V – 28.8 V) |
| Công suất tiêu thụ | 7.5 W |
| Nhiệt độ hoạt động | -20°C đến +60°C (mở rộng) |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Cấp bảo vệ | IP65 (mặt trước), IP20 (mặt sau) |
| Kích thước (Rộng x Cao x Sâu) | 214 x 158 x 44 mm |
| Trọng lượng | Khoảng 1.1 kg |
| Chứng chỉ | CE, cULus, RoHS, EAC, C-Tick, KC |
| Phần mềm lập trình | SIMATIC WinCC Basic (TIA Portal) |
| Giá tham khảo | Liên hệ thanhthienphu.vn |
2. Cấu Tạo Sản Phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch
Sản phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch không chỉ là một màn hình hiển thị thông thường, mà còn là một kiệt tác kỹ thuật, được Siemens thiết kế tỉ mỉ với cấu trúc đa lớp, kết hợp giữa vật liệu cao cấp và công nghệ tiên tiến. Mỗi chi tiết đều được tính toán kỹ lưỡng để đảm bảo độ bền, độ tin cậy và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Lớp vỏ ngoài được chế tạo từ hợp kim nhôm đặc biệt, có khả năng chống va đập, chống rung, chống ăn mòn và chịu được nhiệt độ cao. Bên trong, màn hình cảm ứng điện trở đa điểm với độ nhạy cao, cho phép người dùng thao tác dễ dàng và chính xác, ngay cả khi đeo găng tay bảo hộ.
Mạch điện tử được bảo vệ bởi các lớp chống nhiễu, chống ẩm, đảm bảo hoạt động ổn định trong môi trường có nhiều từ trường và độ ẩm cao. Cổng kết nối PROFIBUS DP được thiết kế chắc chắn, đảm bảo kết nối liên tục và truyền dữ liệu tốc độ cao.
3. Các Tính Năng Chính Của Sản Phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch
Sản phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch được tích hợp nhiều tính năng vượt trội, đáp ứng mọi nhu cầu của người dùng trong việc giám sát và điều khiển hệ thống tự động hóa:
- Màn hình cảm ứng 7 inch, độ phân giải cao: Màn hình TFT 7 inch với độ phân giải 800 x 480 pixel cung cấp hình ảnh sắc nét, màu sắc sống động, giúp người dùng dễ dàng quan sát và theo dõi các thông số của hệ thống.
- Giao diện người dùng trực quan: Giao diện đồ họa được thiết kế thân thiện, dễ sử dụng, cho phép người dùng tùy chỉnh các thông số hiển thị, tạo các nút bấm, biểu đồ, cảnh báo… một cách dễ dàng.
- Kết nối mạng PROFIBUS DP: Hỗ trợ giao thức truyền thông PROFIBUS DP, cho phép kết nối với các thiết bị PLC, biến tần, cảm biến… của Siemens và các hãng khác một cách nhanh chóng và tin cậy.
- Bộ nhớ chương trình và dữ liệu lớn: Bộ nhớ chương trình 1 MB và bộ nhớ dữ liệu 128 KB cho phép lưu trữ các chương trình điều khiển phức tạp và các dữ liệu quan trọng của hệ thống.
- Tính năng bảo mật: Hỗ trợ các tính năng bảo mật như mật khẩu truy cập, phân quyền người dùng, giúp bảo vệ hệ thống khỏi các truy cập trái phép.
- Tính năng ghi dữ liệu và báo cáo: Tích hợp sẵn các chức năng ghi dữ liệu (data logging) và tạo báo cáo, cho phép người dùng theo dõi và phân tích hiệu suất của hệ thống theo thời gian thực.
4. Hướng Dẫn Kết Nối Sản Phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch Với Phần Mềm
Để kết nối 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch với phần mềm SIMATIC WinCC Basic (TIA Portal), bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm SIMATIC WinCC Basic (TIA Portal).
- Cáp PROFIBUS DP.
- Màn hình HMI KTP700 Basic DP.
- Nguồn điện 24V DC.
Kết nối phần cứng:
- Kết nối cáp PROFIBUS DP từ cổng PROFIBUS DP trên HMI đến cổng PROFIBUS DP trên PLC hoặc card PROFIBUS DP trên máy tính.
- Cấp nguồn 24V DC cho HMI.
Cài đặt phần mềm:
- Mở phần mềm SIMATIC WinCC Basic (TIA Portal).
- Tạo một project mới hoặc mở project đã có.
- Thêm thiết bị HMI KTP700 Basic DP vào project (chọn đúng mã sản phẩm 6AG1123-2GA03-2AX0).
- Cấu hình địa chỉ PROFIBUS DP cho HMI (địa chỉ này phải trùng với địa chỉ được cấu hình trên PLC).
- Thiết lập kết nối giữa HMI và PLC trong project (chọn giao thức PROFIBUS DP).
Lập trình giao diện:
- Sử dụng các công cụ của WinCC Basic để tạo giao diện người dùng trên HMI (thêm các đối tượng hiển thị, nút bấm, biểu đồ…).
- Gán các tag (biến) từ PLC vào các đối tượng trên HMI để hiển thị và điều khiển các thông số của hệ thống.
- Lập trình các script (nếu cần) để thực hiện các chức năng phức tạp hơn.
Tải chương trình xuống HMI:
- Kết nối máy tính với HMI thông qua cáp PROFIBUS DP.
- Chọn HMI trong project và nhấn nút “Download” để tải chương trình xuống HMI.
Kiểm tra và vận hành:
- Sau khi tải chương trình xuống, HMI sẽ khởi động lại và hiển thị giao diện người dùng.
- Kiểm tra kết nối giữa HMI và PLC bằng cách thay đổi các giá trị trên PLC và quan sát sự thay đổi trên HMI.
- Vận hành thử hệ thống và điều chỉnh giao diện HMI nếu cần.
5. Cách Lập Trình Sản Phẩm 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch
Việc lập trình cho 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch được thực hiện thông qua phần mềm SIMATIC WinCC Basic (TIA Portal) của Siemens. Phần mềm này cung cấp một môi trường lập trình trực quan, với các công cụ kéo thả, thư viện đối tượng đồ họa phong phú, giúp người dùng dễ dàng tạo ra các giao diện điều khiển tùy biến theo nhu cầu của mình:
Tạo project mới: Mở phần mềm WinCC Basic, tạo một project mới và chọn loại thiết bị là HMI KTP700 Basic DP (6AG1123-2GA03-2AX0).
Thiết kế giao diện: Sử dụng các công cụ đồ họa của WinCC Basic để thiết kế giao diện người dùng trên HMI. Bạn có thể thêm các đối tượng như:
- Text fields: Hiển thị các giá trị, thông báo.
- Buttons: Thực hiện các lệnh điều khiển.
- Graphic objects: Hiển thị các hình ảnh, biểu tượng.
- Trend views: Hiển thị các biểu đồ xu hướng.
- Alarm views: Hiển thị các cảnh báo.
- Recipes: Quản lý các công thức sản xuất.
Kết nối với PLC: Tạo các tag (biến) trong project HMI và liên kết chúng với các tag tương ứng trong PLC. Việc này cho phép HMI đọc và ghi dữ liệu từ PLC, từ đó hiển thị thông tin và điều khiển các thiết bị trong hệ thống.
Lập trình các chức năng: Sử dụng ngôn ngữ lập trình Visual Basic Script (VBS) để lập trình các chức năng nâng cao cho HMI, ví dụ:
- Xử lý sự kiện (nhấn nút, thay đổi giá trị…).
- Thực hiện các phép tính toán.
- Ghi dữ liệu vào file.
- Gửi email thông báo.
Mô phỏng và kiểm tra: WinCC Basic cung cấp công cụ mô phỏng, cho phép bạn kiểm tra giao diện và chức năng của HMI trước khi tải xuống thiết bị thực.
Tải chương trình xuống HMI: Sau khi hoàn tất việc lập trình và kiểm tra, bạn có thể tải chương trình xuống HMI thông qua cáp PROFIBUS DP.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch
Dưới đây là một số lỗi thường gặp trên 6AG1123-2GA03-2AX0 SIPLUS HMI KTP700 Basic DP 7 inch và cách khắc phục:
Lỗi mất kết nối với PLC:
- Nguyên nhân: Cáp kết nối bị lỏng, đứt, hoặc cấu hình địa chỉ PROFIBUS DP không đúng.
- Khắc phục: Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn vào cổng PROFIBUS DP trên HMI và PLC. Kiểm tra cấu hình địa chỉ PROFIBUS DP trên HMI và PLC, đảm bảo hai địa chỉ này trùng nhau.
Lỗi màn hình không hiển thị:
- Nguyên nhân: Nguồn điện cung cấp không đủ, cáp màn hình bị lỏng, hoặc màn hình bị hỏng.
- Khắc phục: Kiểm tra nguồn điện cung cấp cho HMI, đảm bảo điện áp nằm trong dải cho phép (24 V DC ± 20%). Kiểm tra cáp màn hình, đảm bảo cáp được cắm chắc chắn. Nếu vẫn không được, có thể màn hình đã bị hỏng và cần thay thế.
Lỗi cảm ứng không hoạt động:
- Nguyên nhân: Màn hình bị bẩn, bị xước, hoặc bị lỗi phần cứng.
- Khắc phục: Vệ sinh màn hình bằng khăn mềm và dung dịch vệ sinh chuyên dụng. Nếu màn hình bị xước, có thể cần thay thế tấm cảm ứng.
Lỗi hiển thị sai thông tin:
- Nguyên nhân: Cấu hình tag trong project HMI không đúng, hoặc PLC gửi sai dữ liệu.
- Khắc phục: Kiểm tra lại cấu hình tag trong project HMI, đảm bảo các tag được liên kết đúng với các tag trong PLC. Kiểm tra chương trình PLC, đảm bảo PLC gửi đúng dữ liệu đến HMI.
Lỗi không tải được chương trình xuống HMI:
- Nguyên nhân: Phiên bản phần mềm WinCC Basic không tương thích với HMI, hoặc cáp kết nối bị lỗi.
- Khắc phục: Kiểm tra phiên bản phần mềm WinCC Basic, đảm bảo phiên bản này hỗ trợ HMI KTP700 Basic DP. Thử sử dụng một cáp PROFIBUS DP khác.
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn: Đồng Hành Cùng Bạn Trên Con Đường Tự Động Hóa Thành Công
Nếu bạn đang gặp bất kỳ khó khăn nào trong việc lựa chọn, cài đặt, lập trình hoặc sử dụng màn hình HMI KTP700 Basic DP, đừng ngần ngại liên hệ với thanhthienphu.vn. Chúng tôi là nhà cung cấp uy tín các sản phẩm tự động hóa của Siemens tại Việt Nam, với đội ngũ kỹ sư giàu kinh nghiệm, luôn sẵn sàng hỗ trợ bạn:
- Tư vấn miễn phí: Giúp bạn lựa chọn sản phẩm phù hợp với nhu cầu và ngân sách.
- Hỗ trợ kỹ thuật: Hướng dẫn cài đặt, lập trình, khắc phục sự cố.
- Cung cấp sản phẩm chính hãng: Cam kết chất lượng, bảo hành chính hãng.
- Giá cả cạnh tranh: Mang đến cho bạn giải pháp tối ưu với chi phí hợp lý.
- Giải pháp tức thì: Với Hotline: 08.12.77.88.99, Thanh Thiên Phú luôn sẵn sàng phục vụ, đáp ứng các yêu cầu 24/7.
