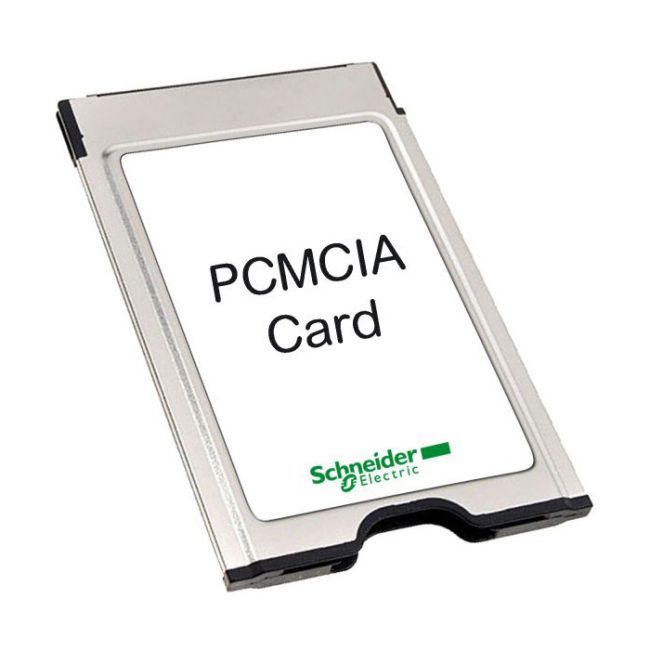

Card Profibus DP PCMCIA Schneider 467NHP81100

Card Profibus DP PCMCIA Schneider 467NHP81100, một thiết bị giao tiếp mạng công nghiệp đáng tin cậy từ Schneider Electric, dù đã có tuổi đời nhất định, vẫn luôn là tâm điểm tìm kiếm của nhiều kỹ sư và chuyên gia tự động hóa đang vận hành hoặc bảo trì các hệ thống sử dụng chuẩn PCMCIA.

Tại thanhthienphu.vn, chúng tôi hiểu sâu sắc nhu cầu kết nối ổn định, hiệu quả và những trăn trở của bạn khi tìm kiếm linh kiện thay thế hoặc nâng cấp cho các dây chuyền sản xuất, hệ thống điều khiển quan trọng, và chúng tôi sẵn sàng mang đến giải pháp tối ưu nhất, dù là tìm kiếm chính xác card 467NHP81100 hay các phương án thay thế hiện đại, mạnh mẽ hơn.

1. Cấu Tạo Tinh Tế Của 467NHP81100

• Vỏ Bọc Chuẩn PCMCIA Type II: Lớp vỏ ngoài cùng, thường làm bằng kim loại nhẹ hoặc nhựa cứng cao cấp, tuân thủ nghiêm ngặt kích thước và hình dạng của chuẩn PC Card Type II (dày 5.0 mm). Điều này đảm bảo thẻ dễ dàng lắp đặt vừa vặn vào khe cắm tương ứng trên các máy tính công nghiệp hoặc laptop chuyên dụng, tạo ra một kết nối vật lý chắc chắn và an toàn.
• Giao Diện Kết Nối 68 Chân: Một cạnh của thẻ là giao diện kết nối tiêu chuẩn 68 chân của PCMCIA. Đây là cửa ngõ để card giao tiếp với bus hệ thống của máy tính chủ, truyền dữ liệu, nhận lệnh điều khiển và lấy nguồn điện nuôi hoạt động. Sự chuẩn hóa này đảm bảo khả năng tương thích rộng rãi với các thiết bị hỗ trợ PCMCIA Type II.
• Cổng Kết Nối Mạng Profibus DP (DB9 Female): Đây là điểm kết nối vật lý ra thế giới bên ngoài, nơi cáp mạng Profibus DP được cắm vào. Cổng DB9 cái (9 chân) là chuẩn công nghiệp phổ biến cho Profibus DP, sử dụng các chân cụ thể cho tín hiệu Data A (chân 8), Data B (chân 3), và các chân cấp nguồn/đất theo tiêu chuẩn RS485. Việc sử dụng cổng DB9 giúp việc đấu nối trở nên dễ dàng và đáng tin cậy.
• Bộ Vi Xử Lý Chuyên Dụng (ASIC/FPGA): Trái tim của card là một bộ vi xử lý chuyên dụng, thường là một ASIC (Application-Specific Integrated Circuit) hoặc FPGA (Field-Programmable Gate Array), được tối ưu hóa cho việc xử lý giao thức Profibus DP.
• Bộ Nhớ Đệm (RAM/FIFO): Để đảm bảo luồng dữ liệu giữa máy tính và mạng Profibus diễn ra mượt mà, card được trang bị bộ nhớ đệm (thường là RAM tĩnh hoặc bộ đệm FIFO – First-In, First-Out). Bộ nhớ này tạm thời lưu trữ dữ liệu nhận được từ mạng trước khi máy tính kịp xử lý, và ngược lại, lưu trữ dữ liệu từ máy tính gửi đi trước khi được đưa lên mạng. Dung lượng và tốc độ của bộ nhớ đệm ảnh hưởng đến khả năng xử lý lưu lượng dữ liệu lớn và giảm thiểu tình trạng mất gói tin.
• Mạch Giao Tiếp Vật Lý RS485: Profibus DP sử dụng chuẩn giao tiếp vật lý RS485, nổi tiếng với khả năng chống nhiễu tốt và truyền tín hiệu đi xa (lên đến 1200m ở tốc độ thấp). Card tích hợp các chip thu phát (transceiver) RS485 chất lượng cao để chuyển đổi tín hiệu logic từ bộ vi xử lý thành tín hiệu điện vi sai trên đường truyền và ngược lại. Chất lượng của mạch này ảnh hưởng trực tiếp đến độ ổn định và khoảng cách truyền thông của mạng.
• Mạch Cách Ly Quang (Optional nhưng thường có): Để bảo vệ máy tính chủ khỏi các sự cố về điện áp hoặc nhiễu điện từ mạnh trên đường truyền Profibus, nhiều card công nghiệp, bao gồm cả 467NHP81100, thường tích hợp mạch cách ly quang (opto-isolation). Mạch này sử dụng ánh sáng để truyền tín hiệu giữa phần giao tiếp mạng và phần giao tiếp với máy tính, tạo ra một rào cản điện hoàn toàn.
• Đèn LED Chỉ Thị: Như đã đề cập, các đèn LED trên thân card cung cấp thông tin trạng thái trực quan, là một phần không thể thiếu trong cấu tạo, hỗ trợ người dùng theo dõi và chẩn đoán hoạt động.

Hiểu rõ cấu tạo bên trong giúp chúng ta thêm trân trọng sự tinh vi và độ tin cậy mà Schneider Electric đã đặt vào module giao tiếp Profibus DP PCMCIA này. Nó không chỉ là một mạch điện tử, mà là kết tinh của tri thức và kinh nghiệm, được tạo ra để phụng sự cho sự vận hành không ngừng nghỉ của ngành công nghiệp.

2. Tính Năng Vượt Trội Của 467NHP81100

Hỗ Trợ Đa Chức Năng Master/Slave: Đây là một trong những ưu điểm nổi bật nhất. Card 467NHP81100 có khả năng hoạt động linh hoạt ở cả hai chế độ:

• Profibus DP Master (Class 1/Class 2): Ở chế độ này, card đóng vai trò là thiết bị chủ, điều khiển toàn bộ hoạt động giao tiếp trên một đoạn mạng Profibus DP. Nó chủ động gửi yêu cầu dữ liệu (polling) đến các thiết bị Slave (như PLC I/O, biến tần, van…) và nhận dữ liệu phản hồi theo chu kỳ xác định. Hỗ trợ Master Class 1 cho phép giao tiếp I/O theo chu kỳ, trong khi Master Class 2 cho phép các công cụ kỹ thuật (như máy tính chạy phần mềm cấu hình) truy cập acyclic vào các Slave để cấu hình, chẩn đoán mà không làm gián đoạn giao tiếp Class 1. Tính năng này biến máy tính thành một trạm điều khiển hoặc giám sát mạnh mẽ.
• Profibus DP Slave: Khi hoạt động ở chế độ Slave, card cho phép máy tính tích hợp vào mạng Profibus DP như một thiết bị ngoại vi thông minh. Nó sẽ phản hồi các yêu cầu dữ liệu từ Master, cung cấp dữ liệu từ các ứng dụng chạy trên PC hoặc nhận dữ liệu điều khiển từ Master. Điều này hữu ích khi cần máy tính thực hiện các tác vụ xử lý phức tạp, lưu trữ dữ liệu lớn hoặc cung cấp giao diện người dùng (HMI) cho một hệ thống được điều khiển bởi một PLC Master khác. Sự linh hoạt này mang đến cho kỹ sư khả năng thiết kế và triển khai nhiều kiến trúc mạng khác nhau chỉ với một loại card duy nhất.

Tốc Độ Truyền Thông Đa Dạng (Lên đến 12 Mbps): Card hỗ trợ đầy đủ các tốc độ truyền thông tiêu chuẩn của Profibus DP, từ 9.6 kbps đến 12 Mbps. Khả năng này cho phép người dùng tối ưu hóa hiệu suất mạng dựa trên yêu cầu ứng dụng và điều kiện vật lý của đường truyền (chiều dài cáp, số lượng thiết bị). Tốc độ cao hơn cho phép cập nhật dữ liệu nhanh hơn, giảm độ trễ, phù hợp cho các ứng dụng điều khiển thời gian thực. Tốc độ thấp hơn cho phép kéo dài cáp mạng đi xa hơn. Việc lựa chọn tốc độ phù hợp là một kỹ năng quan trọng của kỹ sư tự động hóa để cân bằng giữa hiệu suất và độ ổn định.

Hỗ Trợ Profibus DP-V1: Ngoài giao tiếp dữ liệu theo chu kỳ (DP-V0) cơ bản, việc hỗ trợ DP-V1 mở ra nhiều khả năng nâng cao:

• Giao tiếp Acyclic: Cho phép trao đổi dữ liệu không theo chu kỳ, thường dùng để đọc/ghi các tham số cấu hình, dữ liệu chẩn đoán của thiết bị Slave trong khi giao tiếp I/O theo chu kỳ vẫn diễn ra bình thường. Điều này cực kỳ hữu ích cho việc bảo trì, cấu hình trực tuyến mà không cần dừng hệ thống.
• Xử lý Cảnh báo (Alarms): Các thiết bị Slave DP-V1 có thể chủ động gửi các thông điệp cảnh báo (ví dụ: lỗi module I/O, quá nhiệt biến tần) đến Master mà không cần chờ được hỏi (polling), giúp hệ thống phản ứng nhanh hơn với các sự kiện bất thường.

Khả Năng Tự Chẩn Đoán (Qua LED và Phần Mềm): Các đèn LED tích hợp cung cấp chỉ thị trực quan nhanh chóng về trạng thái nguồn, hoạt động mạng (ví dụ: đang online, có lỗi bus), và trạng thái của chính card. Bên cạnh đó, thông qua driver và phần mềm hỗ trợ, người dùng có thể truy cập vào các thông tin chẩn đoán chi tiết hơn về trạng thái kết nối, lỗi giao tiếp, thông tin cấu hình, giúp việc xác định và khắc phục sự cố trở nên dễ dàng và hiệu quả hơn.

Tích Hợp Dễ Dàng với Phần Mềm Schneider: Được thiết kế bởi Schneider Electric, card 467NHP81100 thường có khả năng tích hợp tốt với các phần mềm lập trình và cấu hình PLC của hãng (như Concept, PL7 Pro, hoặc các phiên bản Unity Pro cũ hơn hỗ trợ giao diện này). Việc này đơn giản hóa quá trình cấu hình mạng Profibus, quản lý file GSD (Geräte Stamm Datei – file mô tả thiết bị), và thiết lập bản đồ dữ liệu (data mapping) giữa PC và các thiết bị Profibus khác.

Độ Bền Bỉ Công Nghiệp: Được chế tạo theo tiêu chuẩn công nghiệp của Schneider Electric, card có khả năng chịu đựng tốt các điều kiện môi trường khắc nghiệt như nhiệt độ dao động, độ ẩm, rung động và nhiễu điện từ, đảm bảo hoạt động ổn định và lâu dài.

3. Hướng Dẫn Chi Tiết Kết Nối 467NHP81100

Bước 1: Chuẩn Bị Kỹ Lưỡng – Nền Tảng Vững Chắc

Kiểm tra Tương thích Phần cứng:

• Máy tính chủ: Đảm bảo máy tính (laptop công nghiệp, Panel PC) có khe cắm PCMCIA (PC Card) Type II còn hoạt động tốt. Lưu ý rằng chuẩn PCMCIA khá cũ và không có trên các máy tính hiện đại.
• Card 467NHP81100: Kiểm tra tình trạng vật lý của card, đảm bảo không có dấu hiệu hư hỏng chân cắm hoặc cổng kết nối.

Kiểm tra Tương thích Phần mềm:

• Hệ điều hành (OS): Đây là yếu tố cực kỳ quan trọng. Card 467NHP81100 thường chỉ có driver hỗ trợ các hệ điều hành cũ như Windows 95/98, Windows NT, Windows 2000, hoặc thậm chí DOS. Rất khó hoặc không thể tìm thấy driver cho các HĐH hiện đại như Windows 10/11. Xác định chính xác HĐH bạn đang sử dụng và tìm kiếm driver tương ứng.
• Phần mềm Cấu hình/Lập trình: Đảm bảo bạn có phiên bản phần mềm của Schneider (Concept, PL7 Pro, Unity Pro cũ) hoặc phần mềm bên thứ ba (nếu có) tương thích với cả card và HĐH.

Chuẩn bị Driver và File GSD:

• Driver: Tìm kiếm driver chính xác cho model 467NHP81100 và HĐH của bạn. Nguồn tìm kiếm có thể là trang web hỗ trợ cũ của Schneider Electric (có thể khó truy cập), các diễn đàn kỹ thuật tự động hóa, hoặc liên hệ nhà cung cấp như thanhthienphu.vn để được hỗ trợ.
• File GSD (Geräte Stamm Datei): Chuẩn bị sẵn các file GSD của tất cả các thiết bị Slave sẽ kết nối vào mạng Profibus DP do card này làm Master (hoặc file GSD của chính card nếu nó hoạt động ở chế độ Slave). File GSD chứa thông tin mô tả về thiết bị, cần thiết cho phần mềm cấu hình.

Chuẩn bị Cáp và Phụ kiện:

• Cáp Profibus DP: Sử dụng cáp chuyên dụng cho Profibus DP (thường là cáp xoắn đôi có vỏ bọc chống nhiễu, màu tím).
• Đầu nối DB9: Chuẩn bị đầu nối DB9 đực (male) để bấm vào cáp Profibus DP, tuân thủ đúng sơ đồ chân tiêu chuẩn.
• Điện trở đầu cuối (Terminator): Chuẩn bị ít nhất hai điện trở đầu cuối (thường tích hợp sẵn trong một số đầu nối DB9 hoặc là module rời). Điện trở này bắt buộc phải được lắp đặt và kích hoạt (ON) ở hai đầu vật lý của đoạn cáp Profibus DP để tránh phản xạ tín hiệu.

Bước 2: Lắp Đặt Vật Lý – Kết Nối Ban Đầu

Tắt nguồn Máy tính: Luôn tắt hoàn toàn nguồn điện của máy tính chủ trước khi lắp hoặc tháo card PCMCIA.

Lắp Card vào Khe PCMCIA: Cẩn thận đưa Card 467NHP81100 vào khe cắm PCMCIA Type II trên máy tính theo đúng chiều. Đẩy nhẹ nhàng cho đến khi card vào khớp hoàn toàn và được giữ chắc chắn.

Kết nối Cáp Profibus DP:

• Cắm đầu nối DB9 của cáp Profibus DP đã chuẩn bị vào cổng DB9 trên card. Vặn chặt vít cố định (nếu có) để đảm bảo kết nối chắc chắn.
• Kết nối đầu kia của cáp vào thiết bị Profibus đầu tiên trong mạng.
• Tiếp tục nối cáp giữa các thiết bị Profibus khác theo cấu trúc bus (daisy-chain).
• Quan trọng: Lắp đặt và bật (ON) điện trở đầu cuối tại hai thiết bị nằm ở hai đầu xa nhất của đoạn mạng Profibus DP.

Bước 3: Cài Đặt Driver và Phần Mềm – Thổi Hồn Cho Phần Cứng

Khởi động Máy tính: Bật nguồn máy tính. Hệ điều hành (nếu là Plug and Play) có thể tự động nhận diện phần cứng mới.

Cài đặt Driver:

• Nếu HĐH yêu cầu, chỉ đường dẫn đến thư mục chứa file driver bạn đã chuẩn bị. Làm theo hướng dẫn trên màn hình để hoàn tất cài đặt.
• Nếu HĐH không tự nhận diện, bạn cần chạy file cài đặt driver (setup.exe hoặc tương tự) thủ công.
• Khởi động lại máy tính nếu được yêu cầu sau khi cài đặt driver.
• Kiểm tra trong Device Manager (Quản lý Thiết bị) của Windows để đảm bảo card đã được nhận diện đúng và không có dấu hiệu lỗi (dấu chấm than màu vàng).

Cài đặt Phần mềm Cấu hình: Cài đặt phần mềm lập trình PLC hoặc phần mềm cấu hình mạng Profibus DP tương thích.

Bước 4: Cấu Hình Mạng Profibus DP – Thiết Lập Luật Chơi

Bước này thường được thực hiện trong phần mềm cấu hình (ví dụ: Unity Pro, Step 7 nếu dùng PLC Siemens làm Master và card làm Slave, hoặc phần mềm cấu hình riêng đi kèm card).

Tạo Dự án Mới hoặc Mở Dự án Hiện có: Khởi chạy phần mềm và tạo một dự án mới hoặc mở dự án bạn đang làm việc.

Thêm Card vào Cấu hình Phần cứng: Trong phần cấu hình phần cứng (Hardware Configuration), thêm Card Profibus DP PCMCIA Schneider 467NHP81100 vào cấu hình của PC/PLC. Bạn có thể cần import file GSD của card nếu phần mềm chưa có sẵn.

Cấu hình Thông số Card:

• Chế độ hoạt động: Chọn Master hoặc Slave tùy theo yêu cầu.
• Địa chỉ Profibus: Gán một địa chỉ duy nhất cho card trên mạng Profibus (từ 0-125, địa chỉ 126 thường dành cho công cụ cấu hình, 127 là địa chỉ broadcast). Đảm bảo không trùng lặp với các thiết bị khác.
• Tốc độ Baudrate: Chọn tốc độ truyền thông mong muốn (ví dụ: 1.5 Mbps, 12 Mbps). Tất cả các thiết bị trên cùng một đoạn mạng Profibus DP phải được cấu hình cùng một tốc độ baudrate.

Cấu hình Mạng (Nếu Card là Master):

• Import GSD Files: Import file GSD của tất cả các thiết bị Slave vào thư viện của phần mềm.
• Thêm Slaves vào Mạng: Kéo thả các biểu tượng Slave từ thư viện vào cấu hình mạng Profibus DP của Master (card 467NHP81100).
• Gán Địa chỉ cho Slaves: Gán địa chỉ Profibus duy nhất cho mỗi Slave.
• Cấu hình Module I/O/Dữ liệu: Xác định các module I/O hoặc vùng dữ liệu cần trao đổi với từng Slave. Phần mềm sẽ tự động tính toán độ dài dữ liệu vào/ra (Input/Output data length) cho mỗi Slave.

Biên dịch và Tải Cấu hình: Lưu lại cấu hình, biên dịch (compile) để kiểm tra lỗi và sau đó tải (download) cấu hình xuống card (nếu card hỗ trợ lưu cấu hình) hoặc cấu hình này sẽ được ứng dụng sử dụng khi chạy.

Bước 5: Kiểm Tra và Vận Hành – Đánh Giá Thành Quả

1. Kiểm tra Đèn LED: Quan sát các đèn LED trên card. Đèn nguồn (Power) phải sáng. Đèn trạng thái mạng (Bus Status) nên chuyển sang màu xanh lá cây ổn định nếu mạng hoạt động tốt. Đèn lỗi (Fault) phải tắt.
2. Kiểm tra Giao tiếp: Sử dụng các công cụ chẩn đoán trong phần mềm cấu hình hoặc viết một đoạn mã đơn giản trong ứng dụng PC/PLC để đọc/ghi dữ liệu đến các Slave. Kiểm tra xem dữ liệu có được trao đổi chính xác và ổn định hay không.
3. Theo dõi và Tinh chỉnh: Quan sát hoạt động của hệ thống trong một thời gian, theo dõi các thông số mạng (tải bus, lỗi truyền thông) và tinh chỉnh cấu hình (ví dụ: thời gian timeout, số lần thử lại) nếu cần thiết để đạt hiệu suất tối ưu.

4. Ứng Dụng Rộng Rãi Của 467NHP81100

Lập trình và Cấu hình PLC: Đây là một trong những ứng dụng phổ biến nhất. Các kỹ sư sử dụng laptop công nghiệp được trang bị card 467NHP81100 để kết nối trực tiếp vào mạng Profibus DP. Từ đó, họ có thể:

• Lập trình Online/Offline: Tải chương trình điều khiển xuống PLC Master (ví dụ: Modicon Premium, Quantum) hoặc các PLC Slave thông minh trên mạng.
• Cấu hình Thiết bị: Sử dụng phần mềm chuyên dụng (như Unity Pro, SyCon) chạy trên laptop để cấu hình các tham số hoạt động cho Master và các Slave (đặt địa chỉ, tốc độ baud, cấu hình module I/O, thông số biến tần…).
• Giám sát và Chẩn đoán: Theo dõi trạng thái hoạt động của mạng, trạng thái I/O của các Slave, đọc các thông điệp chẩn đoán lỗi từ thiết bị, giúp xác định nhanh chóng và khắc phục sự cố. Laptop với card PCMCIA trở thành một công cụ kỹ thuật di động mạnh mẽ ngay tại hiện trường.

Giao diện Người-Máy (HMI) và SCADA: Máy tính PC (thường là Panel PC công nghiệp có khe PCMCIA) được trang bị card 467NHP81100 có thể hoạt động như một trạm HMI/SCADA.

• Thu thập Dữ liệu: Card hoạt động ở chế độ Master hoặc Slave (thường là Master Class 2 hoặc Slave) để thu thập dữ liệu vận hành (trạng thái máy, thông số quy trình, cảnh báo) từ các PLC và thiết bị khác trên mạng Profibus DP.
• Hiển thị và Điều khiển: Phần mềm SCADA/HMI chạy trên PC sẽ xử lý dữ liệu thu thập được, hiển thị lên giao diện đồ họa trực quan cho người vận hành, đồng thời cho phép gửi lệnh điều khiển (ví dụ: cài đặt điểm đặt, khởi động/dừng máy) xuống các thiết bị thông qua mạng Profibus.

Tích hợp Máy tính vào Hệ thống Điều khiển Phân tán (DCS): Trong một số hệ thống DCS cũ hoặc lai ghép, PC được sử dụng cho các tác vụ chuyên biệt như xử lý thuật toán phức tạp, quản lý công thức sản xuất, hoặc lưu trữ dữ liệu lịch sử. Card 467NHP81100 cho phép tích hợp các PC này vào mạng điều khiển Profibus DP của hệ thống DCS, trao đổi dữ liệu với các trạm điều khiển khác.

Thu thập Dữ liệu và Phân tích Hiệu suất: Laptop hoặc PC công nghiệp với card này có thể được sử dụng như một công cụ thu thập dữ liệu tạm thời hoặc cố định để ghi lại log hoạt động chi tiết của mạng Profibus và các thiết bị kết nối. Dữ liệu này sau đó có thể được phân tích để đánh giá hiệu suất hệ thống, xác định các điểm nghẽn cổ chai, hoặc phục vụ cho việc bảo trì dự đoán.

Kết nối các Thiết bị Đặc thù: Một số thiết bị đo lường, phân tích hoặc điều khiển chuyên dụng chỉ có giao diện Profibus DP. Nếu cần kết nối trực tiếp các thiết bị này với một PC không có cổng Profibus tích hợp (nhưng có khe PCMCIA), card 467NHP81100 là một giải pháp khả thi.

Bảo trì và Thay thế trong các Hệ thống Hiện hữu: Đây có lẽ là ứng dụng thực tế nhất hiện nay. Nhiều hệ thống tự động hóa cũ được lắp đặt từ thập kỷ trước vẫn đang sử dụng card 467NHP81100 trên các máy tính lập trình hoặc Panel PC. Khi các card này bị hỏng, việc tìm kiếm chính xác model này để thay thế là cần thiết nhằm duy trì hoạt động liên tục của hệ thống mà không cần phải nâng cấp toàn bộ phần cứng và phần mềm liên quan – một công việc tốn kém và phức tạp.

5. Khắc Phục Sự Cố Thường Gặp Với 467NHP81100

1. Lỗi Card Không Được Nhận Diện Bởi Máy Tính:

Triệu chứng: Máy tính không báo nhận phần cứng mới khi cắm card, không thấy card trong Device Manager, hoặc có dấu chấm than màu vàng báo lỗi driver.

Nguyên nhân có thể:

• Card chưa được cắm đúng cách hoặc khe PCMCIA bị lỗi/bẩn.
• Driver chưa được cài đặt, cài đặt sai phiên bản, hoặc driver bị lỗi/xung đột.
• Card bị hỏng phần cứng.
• Hệ điều hành không tương thích (rất phổ biến với card cũ và HĐH mới).

Hướng khắc phục:

• Kiểm tra lắp đặt: Tắt máy tính, tháo card ra, vệ sinh nhẹ nhàng chân cắm card và khe PCMCIA bằng dụng cụ chuyên dụng (bình xịt khí nén, cồn isopropyl và tăm bông). Cắm lại card chắc chắn.
• Kiểm tra/Cài đặt lại Driver: Đảm bảo bạn đang sử dụng đúng driver cho model 467NHP81100 và phiên bản HĐH chính xác. Gỡ bỏ driver cũ (nếu có) hoàn toàn, khởi động lại máy và cài đặt lại driver mới nhất (phù hợp với HĐH). Kiểm tra lại trong Device Manager.
• Kiểm tra HĐH: Xác nhận HĐH của bạn nằm trong danh sách được hỗ trợ bởi driver của card. Nếu không, bạn cần tìm một máy tính có HĐH tương thích hoặc xem xét giải pháp thay thế card.
• Thử nghiệm trên máy khác: Nếu có thể, thử cắm card vào một máy tính khác có khe PCMCIA và HĐH tương thích để xác định lỗi do card hay do máy tính ban đầu.
• Liên hệ hỗ trợ: Nếu các bước trên không thành công, card có thể đã hỏng. Liên hệ thanhthienphu.vn (08.12.77.88.99) để được tư vấn kiểm tra hoặc tìm kiếm thay thế.

2. Lỗi Kết Nối Mạng Profibus DP (Đèn LED Bus Fault Sáng Đỏ hoặc Nhấp Nháy):

Triệu chứng: Đèn LED chỉ thị lỗi bus (Bus Fault – BF) trên card hoặc trên các thiết bị khác sáng đỏ/nhấp nháy. Phần mềm báo lỗi giao tiếp, không đọc/ghi được dữ liệu.

Nguyên nhân có thể:

• Lỗi cáp/đầu nối: Cáp bị đứt, ngắn mạch, bấm sai sơ đồ chân, đầu nối lỏng lẻo.
• Thiếu hoặc sai điện trở đầu cuối: Không lắp điện trở đầu cuối ở hai đầu bus, lắp sai vị trí, hoặc điện trở bị hỏng/không được bật ON.
• Trùng lặp địa chỉ Profibus: Có hai hoặc nhiều thiết bị trên mạng được cấu hình cùng một địa chỉ.
• Sai tốc độ Baudrate: Các thiết bị trên mạng được cấu hình tốc độ khác nhau.
• Nhiễu điện từ (EMI): Cáp Profibus đi quá gần nguồn gây nhiễu mạnh (động cơ lớn, biến tần, cáp động lực).
• Thiết bị Slave bị lỗi: Một hoặc nhiều thiết bị Slave trên mạng bị lỗi phần cứng hoặc cấu hình sai.
• Card 467NHP81100 bị lỗi: Card không thể thiết lập giao tiếp.

Hướng khắc phục (Tuân thủ quy trình):

• Kiểm tra Điện trở đầu cuối: Đảm bảo chỉ có hai điện trở được bật ON tại hai đầu vật lý của bus. Kiểm tra giá trị điện trở (khoảng 110-170 Ohm giữa chân Data A và Data B tại đầu nối khi không cấp nguồn).
• Kiểm tra Cáp và Đầu nối: Kiểm tra kỹ lưỡng toàn bộ cáp mạng, đảm bảo không bị dập, đứt. Kiểm tra các đầu nối DB9, đảm bảo bấm đúng sơ đồ chân và kết nối chắc chắn. Thử thay thế từng đoạn cáp nghi ngờ.
• Kiểm tra Địa chỉ và Baudrate: Sử dụng phần mềm cấu hình để kiểm tra lại địa chỉ và tốc độ baudrate của tất cả các thiết bị trên mạng. Đảm bảo địa chỉ là duy nhất và tốc độ baudrate là giống nhau.
• Kiểm tra Nhiễu: Xem xét lại đường đi của cáp Profibus, tránh xa các nguồn gây nhiễu. Sử dụng cáp chống nhiễu chất lượng tốt và đảm bảo vỏ chống nhiễu được nối đất đúng cách tại một điểm.
• Cô lập Thiết bị Lỗi: Ngắt kết nối lần lượt từng thiết bị Slave ra khỏi mạng và quan sát xem lỗi có hết không. Việc này giúp xác định thiết bị nào đang gây ra sự cố.
• Kiểm tra Card Master/Slave: Nếu card 467NHP81100 là Master, thử kết nối trực tiếp chỉ với một Slave đã biết là hoạt động tốt. Nếu vẫn lỗi, vấn đề có thể nằm ở card. Nếu card là Slave, kiểm tra cấu hình và trạng thái của Master.
• Sử dụng Công cụ Chẩn đoán Profibus: Nếu có, sử dụng các thiết bị phân tích mạng Profibus chuyên dụng (ví dụ: ProfiTrace) để kiểm tra chi tiết chất lượng tín hiệu, lỗi truyền thông, và tình trạng mạng.

3. Lỗi Cấu Hình Sai:

Triệu chứng: Mạng có vẻ kết nối vật lý tốt (đèn BF tắt) nhưng dữ liệu trao đổi không đúng, thiết bị không hoạt động như mong đợi, hoặc có cảnh báo lỗi cấu hình trong phần mềm.

Nguyên nhân có thể:

• Sử dụng sai file GSD cho thiết bị Slave.
• Cấu hình sai các module I/O hoặc vùng dữ liệu trao đổi (sai địa chỉ, sai kiểu dữ liệu, sai độ dài).
• Cấu hình sai các tham số hoạt động của Slave (trong phần dữ liệu acyclic).

Hướng khắc phục:

• Kiểm tra File GSD: Đảm bảo bạn đã import và sử dụng đúng phiên bản file GSD cho từng model thiết bị Slave.
• Kiểm tra Cấu hình I/O: Đối chiếu cấu hình module I/O trong phần mềm với cấu hình vật lý thực tế của Slave. Kiểm tra lại bản đồ địa chỉ dữ liệu (data mapping) trong chương trình PLC/PC.
• Kiểm tra Tham số Slave: Đọc lại tài liệu kỹ thuật của Slave và kiểm tra các tham số cấu hình đã được đặt đúng hay chưa.
• Tham khảo Tài liệu: Luôn tham khảo tài liệu hướng dẫn của card 467NHP81100 và các thiết bị liên quan khi thực hiện cấu hình.

6. Liên hệ Thanhthienphu.vn để được tư vấn

Chúng tôi, Công ty TNHH Kỹ Thuật Điện và Tự Động Hóa Thanh Thiên Phú, hiểu rõ những khó khăn và mong muốn đó hơn ai hết. Chúng tôi không chỉ cung cấp thiết bị, chúng tôi mang đến giải pháp toàn diện và sự đồng hành tận tâm.

Tại sao nên chọn Thanh Thiên Phú cho nhu cầu về Card 467NHP81100 và các giải pháp tự động hóa khác?

• Kiến thức Chuyên sâu & Kinh nghiệm Thực tiễn: Đội ngũ kỹ sư của chúng tôi am hiểu sâu sắc về Card Profibus DP PCMCIA Schneider 467NHP81100, mạng Profibus DP, PLC Schneider và các công nghệ tự động hóa liên quan. Chúng tôi đã có kinh nghiệm xử lý nhiều trường hợp liên quan đến việc tìm kiếm, thay thế và khắc phục sự cố cho dòng card này.
• Nguồn Hàng Đa Dạng (Kể cả Hàng Hiếm): Dù 467NHP81100 là sản phẩm không còn sản xuất mới, với mạng lưới đối tác rộng khắp và nỗ lực không ngừng, thanhthienphu.vn có khả năng hỗ trợ bạn tìm kiếm nguồn hàng tồn kho (NOS – New Old Stock) hoặc hàng đã qua sử dụng (used) với chất lượng đảm bảo.
• Tư vấn Giải pháp Thay thế Hiện đại: Nếu việc tìm kiếm card 467NHP81100 trở nên bất khả thi hoặc không còn phù hợp với định hướng phát triển lâu dài, chúng tôi sẵn sàng tư vấn các giải pháp thay thế tối ưu bằng công nghệ mới hơn (ví dụ: sử dụng bộ chuyển đổi Profibus DP sang Ethernet, nâng cấp PLC/PC với giao diện Profibus tích hợp hoặc giao diện mạng hiện đại khác). Chúng tôi giúp bạn đưa ra lựa chọn cân bằng giữa chi phí, hiệu quả và tính bền vững.
• Hỗ trợ Kỹ thuật Tận tâm: Gặp khó khăn trong việc cài đặt driver, cấu hình mạng, hay khắc phục sự cố? Đừng lo lắng! Hãy gọi ngay cho chúng tôi qua Hotline 08.12.77.88.99. Các kỹ sư của Thanh Thiên Phú sẽ hỗ trợ bạn từ xa hoặc trực tiếp (nếu cần thiết) để giải quyết vấn đề một cách nhanh chóng và hiệu quả.
• Đối tác Tin cậy: Chúng tôi xây dựng mối quan hệ với khách hàng dựa trên sự tin tưởng, minh bạch và cam kết chất lượng. Thanh Thiên Phú không chỉ là nhà cung cấp, mà là người bạn đồng hành trên con đường phát triển và thành công của bạn.

Đừng để những thiết bị cũ kỹ hay khó khăn kỹ thuật cản trở bước tiến của bạn!
