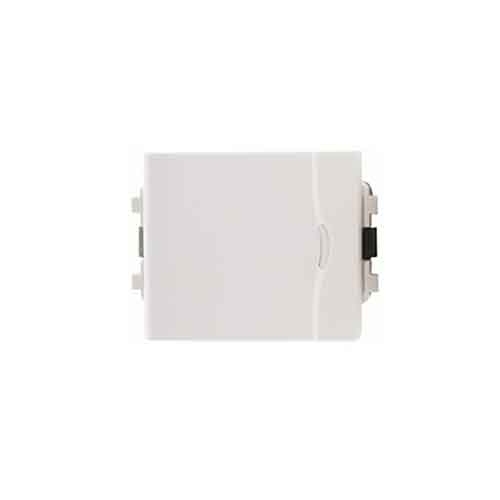

Công tắc 2 chiều size M 3031M2_3M_F_G19

Công tắc 2 chiều size M 3031M2_3M_F_G19 từ Schneider Electric, một giải pháp điều khiển chiếu sáng linh hoạt và thẩm mỹ, đang chờ bạn khám phá tại thanhthienphu.vn, mang đến sự tiện nghi và đẳng cấp cho mọi công trình.

Chúng tôi hiểu rằng, việc lựa chọn một thiết bị đóng ngắt phù hợp không chỉ dừng lại ở chức năng mà còn là sự đầu tư cho hiệu quả, an toàn và vẻ đẹp bền vững theo thời gian, đặc biệt là trong môi trường công nghiệp và xây dựng đòi hỏi sự chính xác cao.

1. Cấu tạo tinh vi của 3031M2_3M_F_G19

Module công tắc (Switch Mechanism): Đây là trái tim của thiết bị, nơi thực hiện chức năng đóng/ngắt mạch điện.

• Tiếp điểm: Được chế tạo từ hợp kim bạc cao cấp, có khả năng dẫn điện tốt, chịu được hồ quang điện phát sinh khi đóng/ngắt tải (đặc biệt là tải cảm như đèn huỳnh quang, động cơ nhỏ). Điều này đảm bảo tuổi thọ tiếp điểm cao, hoạt động ổn định, giảm thiểu hiện tượng nóng lên hay đánh lửa gây mất an toàn. Nghiên cứu từ Viện Kỹ thuật Điện và Điện tử (IEEE) cho thấy vật liệu tiếp điểm ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ của thiết bị đóng cắt.
• Cơ cấu lẫy (Rocker Mechanism): Thiết kế cơ học chính xác, đảm bảo thao tác bật/tắt nhẹ nhàng, dứt khoát. Cơ cấu này được tính toán để chịu được hàng chục ngàn lần thao tác mà không bị mài mòn hay kẹt, đảm bảo độ bền cơ học vượt trội (hơn 40.000 lần bật/tắt theo tiêu chuẩn IEC 60669-1).
• Lò xo: Sử dụng thép không gỉ chất lượng cao, có độ đàn hồi ổn định, giúp duy trì lực tiếp xúc cần thiết tại các tiếp điểm, đồng thời tạo cảm giác chắc chắn khi thao tác.
• Vỏ module: Làm từ nhựa Polycarbonate (PC) chống cháy, cách điện tốt, chịu nhiệt độ cao và va đập mạnh. Vật liệu này đạt các tiêu chuẩn an toàn về phòng cháy chữa cháy, ngăn ngừa nguy cơ lan truyền lửa khi có sự cố.

Mặt che công tắc (Cover Plate): Là phần giao diện trực tiếp với người dùng, quyết định tính thẩm mỹ của sản phẩm.

• Thiết kế tràn viền độc đáo: Đặc trưng của dòng AvatarOn A, tạo cảm giác liền mạch, hiện đại, loại bỏ các khe hở không cần thiết, hạn chế bám bụi.
• Chất liệu Nhựa PC cao cấp: Tương tự vỏ module, mặt che cũng được làm từ nhựa PC, đảm bảo sự đồng nhất về chất lượng. Bề mặt được xử lý đặc biệt để chống trầy xước, chống ố vàng do tia UV, giữ cho màu Xám Ánh Kim (G19) luôn bền đẹp theo thời gian.
• Khả năng thay đổi mặt che (DIY Cover): Một số phiên bản AvatarOn A cho phép dễ dàng thay đổi mặt che với nhiều màu sắc hoặc hoa văn khác nhau (mua riêng), mang đến sự linh hoạt tối đa trong thiết kế nội thất.

Khung đỡ và Đế lắp (Mounting Frame/Grid & Base):

• Khung đỡ kim loại hoặc nhựa cứng: Tạo sự chắc chắn khi lắp đặt module công tắc vào đế âm tường. Thiết kế đảm bảo các module được cố định vững chắc, không bị lung lay trong quá trình sử dụng.
• Đế lắp (thường là đế âm tường): Công tắc 3031M2_3M_F_G19 tương thích với các loại đế âm vuông hoặc chữ nhật tiêu chuẩn phổ biến tại Việt Nam, giúp việc lắp đặt và thay thế trở nên dễ dàng.

Đầu nối dây (Terminals):

• Kiểu cắm nhanh (Quick Connect): Chỉ cần tuốt đầu dây dẫn và cắm vào lỗ tương ứng, cơ cấu kẹp bên trong sẽ giữ chặt dây, tạo kết nối điện chắc chắn và an toàn. Giải pháp này giúp tiết kiệm đến 40% thời gian lắp đặt so với kiểu bắt vít truyền thống, theo khảo sát từ các nhà thầu điện.
• Kiểu bắt vít (Screw Terminals): Vẫn được cung cấp ở một số thị trường hoặc phiên bản, phù hợp với thói quen lắp đặt của một số kỹ thuật viên. Các vít và đầu kẹp được thiết kế để giữ chặt lõi dây, đảm bảo tiếp xúc tốt.

2. Các tính năng chính nổi bật của 3031M2_3M_F_G19

• Thiết kế tràn viền độc đáo, nâng tầm thẩm mỹ: Điểm khác biệt lớn nhất của dòng AvatarOn A chính là thiết kế tràn viền tinh tế, loại bỏ hoàn toàn khung viền truyền thống. Bề mặt công tắc phẳng mịn, liền mạch với màu Xám Ánh Kim (G19) sang trọng, tạo nên một vẻ đẹp hiện đại, tối giản nhưng đầy cuốn hút..
• Độ bền vượt trội, thách thức thời gian: Được chế tạo từ nhựa Polycarbonate (PC) cao cấp – vật liệu nổi tiếng với khả năng chống va đập, chống mài mòn, chịu nhiệt và đặc biệt là chống cháy hiệu quả – Công tắc 2 chiều size M 3031M2_3M_F_G19 đảm bảo độ bền vững chắc ngay cả trong những môi trường công nghiệp khắc nghiệt. Bề mặt chống ố vàng giúp sản phẩm giữ được vẻ ngoài như mới sau nhiều năm sử dụng.
• An toàn tuyệt đối, bảo vệ toàn diện: An toàn điện là ưu tiên hàng đầu trong mọi công trình. Schneider Electric tích hợp các cơ chế bảo vệ tiên tiến vào sản phẩm 3031M2_3M_F_G19. Chất liệu nhựa PC chống cháy ngăn ngừa hiệu quả nguy cơ lan truyền lửa khi có sự cố chập điện. Thiết kế cách điện hoàn hảo giữa các bộ phận mang điện và bề mặt người dùng tiếp xúc. Các đầu nối dây được thiết kế chắc chắn, giảm thiểu nguy cơ lỏng lẻo gây phát nhiệt hoặc tia lửa điện. Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn an toàn quốc tế IEC 60669-1, mang lại sự an tâm tuyệt đối cho cả người lắp đặt và người sử dụng.
• Lắp đặt nhanh chóng, tiết kiệm thời gian và công sức: Với các kỹ thuật viên điện, thời gian là vàng bạc. Hiểu được điều đó, Schneider Electric trang bị cho công tắc 3031M2_3M_F_G19 (ở nhiều phiên bản) đầu nối dây kiểu cắm nhanh (Quick Connect). Chỉ với thao tác tuốt vỏ dây và cắm vào đúng vị trí, kết nối điện đã được thực hiện một cách chắc chắn và an toàn, nhanh hơn đáng kể so với kiểu bắt vít truyền thống. Thiết kế module linh hoạt cũng giúp việc lắp ráp trên mặt nạ và cố định vào đế âm trở nên thuận tiện hơn. Điều này không chỉ tăng năng suất lao động mà còn giảm thiểu sai sót trong quá trình thi công.
• Linh hoạt điều khiển, tiện nghi tối đa: Bản chất là công tắc 2 chiều (hay công tắc đảo chiều), 3031M2_3M_F_G19 cho phép bạn bật/tắt một thiết bị chiếu sáng (hoặc nhóm thiết bị) từ hai vị trí khác nhau. Đây là giải pháp lý tưởng cho các khu vực như cầu thang (bật đèn ở tầng dưới, tắt ở tầng trên và ngược lại), hành lang dài, phòng ngủ lớn (công tắc ở cửa ra vào và đầu giường), nhà xưởng rộng hoặc bất kỳ không gian nào cần sự linh hoạt trong điều khiển chiếu sáng. Sự tiện nghi này nâng cao trải nghiệm người dùng và tối ưu hóa việc sử dụng năng lượng.
• Tương thích hệ sinh thái Schneider Electric: Là một phần của dòng sản phẩm AvatarOn A và hệ sinh thái thiết bị điện rộng lớn của Schneider Electric, công tắc 3031M2_3M_F_G19 dễ dàng kết hợp đồng bộ với các loại ổ cắm, công tắc khác, bộ điều chỉnh độ sáng, cổng sạc USB… cùng dòng, tạo nên một tổng thể hài hòa, thẩm mỹ và chuyên nghiệp cho toàn bộ hệ thống điện của công trình.

3. Hướng dẫn kết nối 3031M2_3M_F_G19

Chuẩn bị dụng cụ và vật tư:

• Bộ Công tắc 2 chiều size M 3031M2_3M_F_G19 (thường gồm 2 chiếc để tạo thành mạch điều khiển 2 vị trí).
• Tua vít (loại phù hợp với đầu vít trên công tắc và đế âm).
• Kìm tuốt dây điện.
• Bút thử điện.
• Băng keo cách điện (nếu cần).
• Dây điện phù hợp (tiết diện đủ chịu tải, thường là 1.5mm² hoặc 2.5mm² cho chiếu sáng).
• Đế âm tường đã được lắp đặt sẵn.

Quy trình đấu nối chi tiết (Sơ đồ 2 công tắc 2 chiều điều khiển 1 đèn):

Sơ đồ đấu nối công tắc 2 chiều là kiến thức cơ bản nhưng cần sự chính xác tuyệt đối. Chúng ta sẽ gọi 2 công tắc là Công tắc A và Công tắc B. Mỗi công tắc 2 chiều thường có 3 chân cắm/vít: 1 chân chung (COM, L, hoặc có ký hiệu khác biệt) và 2 chân chuyển đổi (thường ký hiệu là 1 và 2, hoặc L1 và L2).

Bước 1: Xác định dây nguồn và dây ra đèn:

• Dùng bút thử điện xác định dây pha (dây nóng – L) từ nguồn cấp điện.
• Xác định dây nguội (dây trung tính – N) từ nguồn cấp. Dây nguội sẽ được nối trực tiếp vào một chân của bóng đèn.
• Xác định dây đi từ chân còn lại của bóng đèn về vị trí lắp công tắc.

Bước 2: Đấu nối Công tắc A (Công tắc đầu tiên):

• Nối dây pha (L) từ nguồn cấp vào chân chung (COM/L) của Công tắc A. Hãy đảm bảo siết chặt vít hoặc cắm sâu dây vào đầu nối nhanh để tiếp xúc tốt.
• Nối 2 dây điện riêng biệt vào 2 chân chuyển đổi (chân 1 và chân 2) của Công tắc A. Hai dây này sẽ được kéo đến vị trí lắp đặt Công tắc B. Chúng ta gọi là dây chuyển đổi 1 và dây chuyển đổi 2.

Bước 3: Đấu nối Công tắc B (Công tắc thứ hai):

• Nối 2 dây chuyển đổi (dây 1 và dây 2) vừa kéo từ Công tắc A vào 2 chân chuyển đổi tương ứng (chân 1 và chân 2) của Công tắc B. Lưu ý nối đúng cặp dây (dây 1 của A vào chân 1 của B, dây 2 của A vào chân 2 của B, hoặc ngược lại tùy cách bạn muốn logic bật/tắt, nhưng phải đồng nhất).
• Nối dây đi từ bóng đèn (đã xác định ở Bước 1) vào chân chung (COM/L) của Công tắc B.

Bước 4: Hoàn thiện và kiểm tra:

• Kiểm tra lại tất cả các mối nối, đảm bảo dây được kết nối chắc chắn, không có lõi dây bị hở chạm vào nhau hoặc chạm vào vỏ kim loại (nếu có).
• Sắp xếp dây điện gọn gàng vào trong đế âm tường.
• Lắp module công tắc vào khung đỡ và mặt nạ.
• Cố định mặt nạ và công tắc vào đế âm tường bằng vít.
• Bật lại nguồn điện tại cầu dao tổng (MCB).
• Kiểm tra hoạt động: Thử bật/tắt đèn từ cả Công tắc A và Công tắc B. Đèn phải bật/tắt được từ cả hai vị trí một cách độc lập. Ví dụ: Bật đèn ở A, có thể tắt ở B. Tắt đèn ở B, có thể bật lại ở A.

4. Ứng dụng của 3031M2_3M_F_G19 trong đời sống và công nghiệp

• Chiếu sáng cầu thang và hành lang: Đây là ứng dụng phổ biến và điển hình nhất. Lắp đặt một công tắc ở đầu và một công tắc ở cuối cầu thang hoặc hành lang dài cho phép người dùng bật đèn khi bắt đầu di chuyển và tắt đèn khi đã đến nơi, hoặc ngược lại. Điều này cực kỳ tiện lợi, đặc biệt vào ban đêm hoặc khi mang vác đồ vật, đồng thời đảm bảo an toàn khi di chuyển, tránh tình trạng phải đi lại trong bóng tối. Thiết kế thẩm mỹ của AvatarOn A G19 còn góp phần làm đẹp thêm cho khu vực này.
• Phòng ngủ lớn hoặc phòng có nhiều lối vào: Trong các phòng ngủ master hoặc phòng khách rộng có nhiều cửa ra vào, việc bố trí công tắc 2 chiều giúp người dùng dễ dàng điều khiển đèn chính từ cửa chính hoặc từ khu vực đầu giường (trong phòng ngủ). Không cần phải đi qua cả căn phòng tối để bật/tắt đèn, mang lại sự thoải mái và tiện nghi tối đa.
• Nhà xưởng, nhà kho, khu vực sản xuất: Trong môi trường công nghiệp, việc kiểm soát chiếu sáng hiệu quả tại các khu vực rộng lớn như nhà xưởng, dây chuyền sản xuất hay nhà kho là rất quan trọng. Công tắc 2 chiều cho phép công nhân hoặc quản lý bật/tắt đèn tại các lối vào/ra khác nhau của khu vực làm việc, đảm bảo đủ ánh sáng khi cần thiết và tiết kiệm điện khi không sử dụng. Độ bền cao và khả năng chịu tải 16AX của 3031M2_3M_F_G19 rất phù hợp với môi trường này.
• Văn phòng, tòa nhà thương mại: Tại các hành lang dài của tòa nhà văn phòng, khu vực chung, hoặc các phòng họp lớn, công tắc 2 chiều giúp nhân viên và khách hàng thuận tiện hơn trong việc điều khiển ánh sáng. Màu Xám Ánh Kim G19 mang lại vẻ chuyên nghiệp, hiện đại, phù hợp với không gian làm việc đẳng cấp.
• Công trình công cộng (Bệnh viện, trường học, khách sạn): Sự tiện lợi và an toàn của công tắc 2 chiều là lý tưởng cho các khu vực có lưu lượng người qua lại cao và nhu cầu sử dụng ánh sáng linh hoạt như hành lang bệnh viện, khu vực chờ, sảnh khách sạn, lớp học.
• Kết hợp trong hệ thống điện thông minh cơ bản: Mặc dù là công tắc cơ, 3031M2_3M_F_G19 có thể được tích hợp như một phần của giải pháp điều khiển chiếu sáng bán tự động hoặc làm tiền đề cho các nâng cấp thông minh hơn trong tương lai, nơi tín hiệu từ công tắc có thể được sử dụng để kích hoạt các kịch bản tự động hóa khác.
• Nông nghiệp công nghệ cao: Trong các nhà kính, khu vực chăn nuôi hiện đại, việc điều khiển hệ thống chiếu sáng (ví dụ: đèn sưởi, đèn quang hợp) từ nhiều vị trí giúp người vận hành quản lý môi trường một cách hiệu quả hơn.

5. Khắc phục một số lỗi thường gặp với 3031M2_3M_F_G19

Lỗi 1: Đèn không sáng khi bật cả hai công tắc.

Nguyên nhân có thể:

• Mất nguồn điện cấp (MCB bị ngắt, sự cố lưới điện).
• Bóng đèn bị cháy.
• Đấu dây sai tại một hoặc cả hai công tắc (thường gặp nhất là sai vị trí chân COM/L).
• Mối nối dây bị lỏng hoặc đứt ngầm.
• Công tắc bị hỏng (hiếm gặp với sản phẩm mới).

Cách khắc phục:

1. Kiểm tra cầu dao (MCB) xem có bị ngắt không. Bật lại nếu cần.
2. Thử thay bóng đèn mới đang hoạt động tốt.
3. Ngắt điện! Mở công tắc ra kiểm tra lại sơ đồ đấu dây theo hướng dẫn ở Mục 4. Đảm bảo dây pha vào chân COM/L của công tắc thứ nhất, dây đèn vào chân COM/L của công tắc thứ hai, hai dây chuyển đổi nối đúng giữa hai chân còn lại của hai công tắc.
4. Kiểm tra kỹ các mối nối, siết lại các đầu vít hoặc cắm lại dây vào đầu nối nhanh. Dùng đồng hồ VOM kiểm tra thông mạch các đoạn dây nếu nghi ngờ đứt ngầm.
5. Nếu đã kiểm tra hết các bước trên mà đèn vẫn không sáng, có thể công tắc bị lỗi. Liên hệ nhà cung cấp hoặc thanhthienphu.vn để được hỗ trợ bảo hành.

Lỗi 2: Chỉ có thể bật/tắt đèn từ một công tắc.

Nguyên nhân có thể:

• Đấu sai dây chuyển đổi giữa hai công tắc.
• Một trong hai công tắc bị hỏng cơ cấu chuyển mạch bên trong.

Cách khắc phục:

1. Ngắt điện! Kiểm tra lại cách đấu nối hai dây chuyển đổi giữa chân 1, 2 của Công tắc A và chân 1, 2 của Công tắc B. Đảm bảo chúng được nối đúng cặp.
2. Nếu đấu dây đúng, thử tạm thời thay thế từng công tắc bằng một công tắc 2 chiều khác đang hoạt động tốt để xác định công tắc nào bị lỗi. Liên hệ bảo hành nếu cần.

Lỗi 3: Công tắc bị kẹt, khó bật/tắt hoặc không giữ được vị trí.

Nguyên nhân có thể:

• Bụi bẩn lọt vào cơ cấu bên trong sau thời gian dài sử dụng.
• Cơ cấu lẫy hoặc lò xo bên trong bị lỗi (hiếm gặp).
• Lắp đặt không đúng cách, mặt nạ bị cấn vào cơ cấu công tắc.

Cách khắc phục:

1. Ngắt điện! Tháo mặt che công tắc ra. Thử dùng khí nén thổi sạch bụi bẩn xung quanh module công tắc.
2. Kiểm tra xem khi lắp mặt nạ có bị ép, cấn vào nút nhấn công tắc không. Điều chỉnh lại vị trí nếu cần.
3. Nếu công tắc vẫn bị kẹt sau khi vệ sinh và kiểm tra lắp đặt, khả năng cao là lỗi cơ khí bên trong. Cần thay thế công tắc mới.

Lỗi 4: Có hiện tượng phát nhiệt bất thường hoặc mùi khét tại công tắc.

Nguyên nhân có thể:

• Mối nối dây bị lỏng, tiếp xúc kém gây ra điện trở cao và phát nhiệt (move).
• Sử dụng tải quá công suất định mức của công tắc (quá 16AX).
• Công tắc bị lỗi nội tại (rất hiếm).

Cách khắc phục:

1. Ngắt điện ngay lập tức! Không tiếp tục sử dụng.
2. Tháo công tắc ra kiểm tra kỹ các đầu nối dây. Nếu lỏng, tuốt lại đầu dây (nếu bị oxy hóa) và siết chặt hoặc cắm lại chắc chắn.
3. Kiểm tra công suất của các thiết bị đèn đang được điều khiển bởi công tắc. Nếu vượt quá 16A (ví dụ, dùng cho nhiều đèn công suất lớn hoặc thiết bị khác), cần phải chia tải hoặc sử dụng thiết bị đóng cắt có công suất lớn hơn (contactor).
4. Nếu mối nối tốt và tải phù hợp mà vẫn phát nhiệt, công tắc có thể bị lỗi. Cần thay thế ngay lập tức để tránh nguy cơ cháy nổ.
