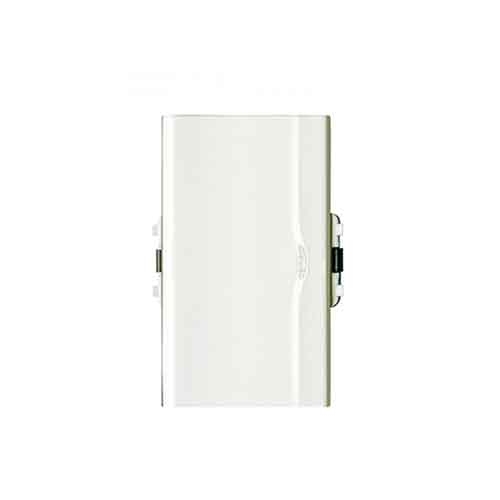

Công tắc cỡ L 2 chiều 3031E2_3M_F_G19 từ Schneider Electric, một tuyệt tác công nghệ trong dòng Zencelo A danh tiếng, chính là giải pháp hoàn hảo mà các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm để nâng tầm hệ thống điện công nghiệp và dân dụng của mình, được phân phối chính hãng bởi thanhthienphu.vn.
Thiết bị đóng ngắt tinh tế này không chỉ đáp ứng nhu cầu điều khiển chiếu sáng linh hoạt từ hai vị trí mà còn mang đến sự an toàn, bền bỉ và thẩm mỹ vượt trội, góp phần kiến tạo không gian làm việc và sinh hoạt hiện đại, hiệu quả.
Hãy cùng thanhthienphu.vn khám phá sâu hơn về bộ phận chuyển mạch Schneider Electric Zencelo A này, một lựa chọn thông minh cho mọi công trình đòi hỏi tiêu chuẩn cao về chất lượng và thiết kế, đồng thời là bước tiến vững chắc trong việc tối ưu hóa hệ thống điện, đảm bảo an toàn vận hành.
1. Cấu Tạo Tinh Xảo Của Công Tắc Cỡ L 2 Chiều 3031E2_3M_F_G19
- Mặt che (Cover Plate): Đây là bộ phận tiếp xúc trực tiếp với người dùng và tạo nên vẻ đẹp thẩm mỹ cho công tắc. Được chế tạo từ nhựa Polycarbonate (PC) cao cấp, mặt che của 3031E2_3M_F_G19 có độ bóng mịn, màu xám bạc G19 đồng nhất và sang trọng. Chất liệu PC nổi tiếng với khả năng chống trầy xước vượt trội, chịu va đập tốt, khó phai màu dưới tác động của môi trường và đặc biệt là khả năng chống cháy lan, tự dập tắt lửa, đảm bảo an toàn tối đa khi có sự cố về điện. Thiết kế phẳng hoàn toàn khi tắt là điểm nhấn đặc trưng của dòng Zencelo A.
- Cơ cấu công tắc (Switch Mechanism): Nằm ẩn sau mặt che, đây là trái tim của thiết bị. Cơ cấu Impress độc quyền của Schneider Electric cho phép phím nhấn bật/tắt tại cùng một vị trí, tạo cảm giác nhấn nhẹ nhàng, êm ái và khác biệt. Cơ cấu này được thiết kế phức tạp nhưng hoạt động cực kỳ ổn định, đảm bảo hàng chục nghìn lần bật tắt mà vẫn duy trì sự chính xác. Các chi tiết cơ khí bên trong được làm từ vật liệu chịu mài mòn tốt, đảm bảo tuổi thọ cơ học cao.
- Bộ phận tiếp điểm (Contacts): Đây là yếu tố then chốt quyết định khả năng dẫn điện, độ bền và sự an toàn của công tắc. Ở Công tắc cỡ L 2 chiều 3031E2_3M_F_G19, các tiếp điểm thường được làm từ hợp kim đồng chất lượng cao, phủ một lớp hợp kim bạc hoặc vật liệu chuyên dụng khác. Lớp phủ này giúp tăng khả năng dẫn điện, giảm điện trở tiếp xúc, hạn chế tối đa hiện tượng hồ quang điện phát sinh khi đóng/ngắt mạch (đặc biệt quan trọng với tải cảm hoặc tải đèn huỳnh quang – định mức 16AX), từ đó giảm hao mòn và tăng tuổi thọ cho công tắc. Thiết kế tiếp điểm thông minh đảm bảo lực tiếp xúc tốt và ổn định.
- Đế công tắc (Base/Housing): Là bộ phận khung xương, nơi chứa đựng cơ cấu công tắc và các đầu nối dây. Đế thường được làm từ nhựa chịu nhiệt, chống cháy, có độ cứng vững cao để bảo vệ các bộ phận bên trong và đảm bảo an toàn cách điện. Trên đế có các lỗ vít để cố định công tắc vào đế âm tường một cách chắc chắn.
- Các đầu nối dây (Terminals): Được thiết kế để việc kết nối dây điện trở nên dễ dàng, nhanh chóng và an toàn. Thường là dạng cắm nhanh hoặc bắt vít chắc chắn, phù hợp với nhiều loại tiết diện dây dẫn thông dụng trong công nghiệp và dân dụng. Các đầu nối được làm từ đồng hoặc hợp kim đồng thau, đảm bảo khả năng dẫn điện tốt và kết nối vững chắc, tránh tình trạng lỏng lẻo gây phát nhiệt hoặc chập chờn. Các ký hiệu rõ ràng (thường là COM, L1, L2 hoặc tương đương) giúp kỹ thuật viên đấu nối chính xác theo sơ đồ mạch 2 chiều.
- Vít cố định: Đi kèm để lắp đặt công tắc vào đế âm tường tiêu chuẩn.
2. Các Tính Năng Chính Của 3031E2_3M_F_G19
- Thiết Kế Phẳng Impress Độc Đáo và Sang Trọng: Đây là điểm nhấn khác biệt nhất của dòng Zencelo A. Cơ chế Impress cho phép phím nhấn bật và tắt tại cùng một vị trí, giữ cho bề mặt công tắc luôn phẳng hoàn toàn khi ở trạng thái tắt. Điều này không chỉ tạo nên vẻ đẹp tối giản, liền mạch và hiện đại mà còn hạn chế bám bụi, dễ dàng vệ sinh. Màu Xám bạc (G19) càng tôn lên sự sang trọng, phù hợp với các không gian kiến trúc cao cấp, từ văn phòng hạng A, khách sạn 5 sao đến nhà máy thông minh.
- Cơ Chế Bật Tắt Êm Ái, Nhẹ Nhàng: Trải nghiệm người dùng được Schneider Electric đặc biệt chú trọng. Cơ chế Impress mang lại cảm giác nhấn phím mượt mà, không gây tiếng ồn lách cách khó chịu như các loại công tắc truyền thống. Sự êm ái này đặc biệt có giá trị trong các môi trường yêu cầu sự yên tĩnh như phòng họp, phòng ngủ, hoặc khu vực làm việc tập trung.
- Chất Liệu Polycarbonate Cao Cấp, Bền Bỉ Vượt Trội: Toàn bộ mặt che và các chi tiết nhựa quan trọng được làm từ Polycarbonate (PC) – một loại vật liệu kỹ thuật có độ bền cơ học cao, khả năng chống va đập tuyệt vời, chống trầy xước hiệu quả và đặc biệt là khả năng chống cháy lan, tự dập tắt lửa theo tiêu chuẩn an toàn quốc tế. Điều này đảm bảo công tắc giữ được vẻ đẹp thẩm mỹ lâu dài và quan trọng hơn là tăng cường độ an toàn phòng chống cháy nổ.
- Tiếp Điểm Hợp Kim Bạc Cho Hiệu Suất Tối Ưu: Trái tim của công tắc là bộ tiếp điểm. 3031E2_3M_F_G19 sử dụng tiếp điểm làm từ hợp kim bạc hoặc vật liệu tương đương, đảm bảo khả năng dẫn điện xuất sắc, giảm thiểu điện trở tiếp xúc và sự phát sinh hồ quang điện. Điều này không chỉ giúp công tắc hoạt động ổn định, tiết kiệm năng lượng mà còn kéo dài tuổi thọ sản phẩm đáng kể, đặc biệt khi sử dụng với các loại tải có dòng khởi động lớn (định mức 16AX).
- Chức Năng 2 Chiều Linh Hoạt: Khả năng điều khiển một thiết bị chiếu sáng (hoặc thiết bị khác) từ hai vị trí khác nhau là một tiện ích không thể thiếu trong các thiết kế điện hiện đại, đặc biệt cho cầu thang, hành lang dài, phòng ngủ lớn hoặc nhà xưởng rộng. Công tắc 2 chiều giúp tối ưu hóa sự tiện nghi và hiệu quả sử dụng năng lượng.
- An Toàn Điện Chuẩn Quốc Tế: Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 60669-1, đảm bảo các yêu cầu khắt khe về cách điện, khả năng chịu nhiệt, độ bền cơ học và an toàn cho người sử dụng. Đây là yếu tố cốt lõi mà các kỹ sư và chủ đầu tư luôn ưu tiên hàng đầu.
- Lắp Đặt Dễ Dàng và Nhanh Chóng: Thiết kế thông minh với kích thước chuẩn, tương thích với các loại đế âm tường thông dụng trên thị trường. Các đầu nối dây được bố trí hợp lý, có ký hiệu rõ ràng, giúp kỹ thuật viên điện tiết kiệm thời gian và công sức lắp đặt, đồng thời đảm bảo kết nối chắc chắn, chính xác.
- Kích Thước Cỡ L Mạnh Mẽ, Cân Đối: Size L tạo ra sự bề thế, cân đối khi lắp đặt trên tường, đặc biệt phù hợp với các không gian rộng hoặc khi cần tạo điểm nhấn mạnh mẽ trong thiết kế nội thất.
- Độ Tin Cậy Từ Thương Hiệu Schneider Electric: Là một tập đoàn toàn cầu hàng đầu về quản lý năng lượng và tự động hóa, Schneider Electric cam kết về chất lượng và độ tin cậy cho từng sản phẩm. Lựa chọn 3031E2_3M_F_G19 là lựa chọn sự an tâm từ một thương hiệu đã được kiểm chứng qua thời gian và hàng triệu công trình trên khắp thế giới.
3. Hướng Dẫn Kết Nối Chi Tiết 3031E2_3M_F_G19
Lưu ý quan trọng hàng đầu: LUÔN LUÔN NGẮT NGUỒN ĐIỆN TỔNG (tại aptomat hoặc cầu dao chính) trước khi tiến hành bất kỳ thao tác nào liên quan đến việc đấu nối, sửa chữa hoặc kiểm tra thiết bị điện. Sử dụng bút thử điện để chắc chắn rằng không còn điện áp tại khu vực làm việc.
Dụng cụ cần chuẩn bị:
- Tua vít (đầu dẹt và/hoặc đầu bake phù hợp với vít trên công tắc và đế âm).
- Kìm tuốt dây điện.
- Kìm cắt dây điện.
- Bút thử điện.
- Băng keo cách điện (nếu cần).
- Hai công tắc 3031E2_3M_F_G19.
Các bước thực hiện kết nối mạch 2 công tắc 2 chiều điều khiển 1 đèn:
Xác định vị trí các cực trên công tắc: Công tắc 2 chiều 3031E2_3M_F_G19 (và hầu hết các công tắc 2 chiều khác) sẽ có 3 cực đấu dây. Thường được ký hiệu là:
- COM (Common) hoặc L: Cực chung, đây là cực sẽ nối với dây nguồn (ở công tắc 1) hoặc dây đi ra đèn (ở công tắc 2).
- L1 và L2 (hoặc 1 và 2): Hai cực chuyển đổi, dùng để nối dây liên kết giữa hai công tắc.
- Hãy kiểm tra kỹ ký hiệu trên chính sản phẩm hoặc tài liệu đi kèm để xác định chính xác.
Chuẩn bị dây dẫn: Sử dụng loại dây có tiết diện phù hợp với công suất của đèn và dòng định mức của công tắc (16A). Tuốt vỏ cách điện ở đầu dây khoảng 10-12mm.
Đấu nối Công tắc thứ nhất (CT1):
- Nối dây pha (dây nóng – L) từ nguồn điện vào cực COM (hoặc L) của CT1.
- Nối hai dây liên kết (gọi là dây A và dây B) vào hai cực L1 và L2 của CT1.
Đấu nối Công tắc thứ hai (CT2):
- Kéo hai dây liên kết (dây A và dây B) từ CT1 đến vị trí lắp đặt CT2.
- Nối dây A vào cực L1 của CT2.
- Nối dây B vào cực L2 của CT2. (Lưu ý: Đảm bảo dây từ L1 của CT1 nối vào L1 của CT2, và dây từ L2 của CT1 nối vào L2 của CT2, hoặc ngược lại L1-L2 và L2-L1 đều được, miễn là 2 dây liên kết nối vào 2 cực chuyển đổi của mỗi công tắc).
- Nối một đầu dây đi ra đèn vào cực COM (hoặc L) của CT2.
Đấu nối Đèn:
- Nối đầu còn lại của dây đi ra đèn (từ cực COM của CT2) vào một cực của đui đèn.
- Nối dây trung tính (dây nguội – N) từ nguồn điện trực tiếp vào cực còn lại của đui đèn.
Cố định công tắc vào đế âm: Sau khi đã đấu dây xong, cẩn thận sắp xếp dây điện gọn gàng vào bên trong đế âm tường. Đặt công tắc vào vị trí và sử dụng vít đi kèm để cố định chắc chắn.
Lắp mặt che: Gắn mặt che 3031E2_3M_F_G19 vào khớp trên thân công tắc. Đảm bảo mặt che được lắp đúng chiều và khớp hoàn toàn.
Kiểm tra lần cuối: Rà soát lại tất cả các mối nối, đảm bảo chúng được siết chặt và cách điện tốt.
Bật nguồn điện và thử nghiệm: Bật lại aptomat tổng. Thử bật/tắt đèn từ cả hai công tắc CT1 và CT2. Đèn phải sáng/tắt khi thao tác tại bất kỳ công tắc nào, bất kể trạng thái của công tắc còn lại.
4. Ứng Dụng Đa Dạng Của 3031E2_3M_F_G19
Sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):
- Chiếu sáng nhà xưởng, kho bãi: Điều khiển hệ thống đèn chiếu sáng dọc các lối đi dài, khu vực làm việc rộng lớn hoặc kho hàng từ hai đầu, giúp công nhân thuận tiện bật/tắt đèn khi di chuyển, tiết kiệm thời gian và năng lượng. Ví dụ, bật đèn ở đầu dãy chuyền và tắt ở cuối dãy.
- Phòng điều khiển, phòng kỹ thuật: Lắp đặt tại cửa ra vào và bên trong phòng để điều khiển đèn chiếu sáng chung một cách linh hoạt.
- Khu vực phụ trợ: Điều khiển đèn cho nhà vệ sinh, phòng thay đồ, căng tin từ nhiều lối vào.
Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng…):
- Tòa nhà văn phòng, Trung tâm thương mại: Chiếu sáng hành lang dài, cầu thang bộ, sảnh chờ. Công tắc 2 chiều giúp người di chuyển có thể bật đèn ở đầu hành lang/cầu thang và tắt ở cuối, đảm bảo an toàn và tiện nghi. Thiết kế sang trọng của Zencelo A G19 hoàn toàn phù hợp với không gian hiện đại.
- Chung cư cao cấp, Khách sạn: Lắp đặt cho chiếu sáng cầu thang giữa các tầng, hành lang căn hộ/phòng khách sạn. Đặc biệt hữu dụng trong các căn hộ duplex hoặc phòng suite lớn.
- Biệt thự, Nhà ở cao cấp: Chiếu sáng cầu thang, phòng khách lớn, phòng ngủ master (bật/tắt đèn đầu giường và cửa ra vào), sân vườn (điều khiển đèn từ trong nhà và ngoài sân). Kích thước cỡ L và màu xám bạc tạo điểm nhấn thẩm mỹ đẳng cấp.
- Bệnh viện, Trường học: Chiếu sáng hành lang, phòng bệnh, phòng học lớn, giảng đường.
Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo…):
- Phòng vận hành, Trạm biến áp: Điều khiển hệ thống chiếu sáng trong các phòng chức năng, đảm bảo luôn đủ ánh sáng cho việc giám sát và vận hành thiết bị.
- Khu vực kiểm tra, bảo trì: Cung cấp khả năng bật/tắt đèn linh hoạt tại các điểm truy cập khác nhau trong khu vực làm việc.
Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động…):
- Mặc dù chủ yếu dùng cho chiếu sáng, trong một số hệ thống tự động hóa đơn giản, công tắc 2 chiều có thể được sử dụng để gửi tín hiệu điều khiển bật/tắt (on/off) từ hai vị trí khác nhau đến bộ điều khiển PLC hoặc relay trung gian cho các chức năng phụ trợ (ví dụ: bật đèn báo hiệu, kích hoạt quạt thông gió nhỏ).
Ngành nghề khác (Bảo trì, Sửa chữa thiết bị điện, Làng nghề…):
- Xưởng sửa chữa, bảo trì: Điều khiển đèn chiếu sáng khu vực làm việc từ nhiều góc độ.
- Nâng cấp hệ thống điện làng nghề: Thay thế các công tắc cũ kỹ, thiếu an toàn bằng giải pháp hiện đại, bền bỉ và thẩm mỹ hơn, đặc biệt tại các khu vực chung hoặc lối đi.
5. Khắc Phục Một Số Lỗi Thường Gặp Với 3031E2_3M_F_G19
Đèn không sáng khi bật công tắc (ở cả hai vị trí):
Nguyên nhân: Mất nguồn điện cấp, bóng đèn bị cháy, dây dẫn bị đứt hoặc lỏng mối nối tại nguồn, tại công tắc hoặc tại đèn.
Cách khắc phục:
- Kiểm tra aptomat (CB) cấp nguồn cho mạch đèn xem có bị nhảy không. Nếu có, bật lại CB. Nếu CB tiếp tục nhảy, có thể có sự cố ngắn mạch, cần kiểm tra kỹ hệ thống dây.
- Kiểm tra bóng đèn bằng cách thử với một bóng đèn còn tốt khác.
- Ngắt điện, tháo công tắc và đèn ra kiểm tra các mối nối dây xem có bị lỏng, tuột hoặc đứt không. Siết chặt lại các đầu nối hoặc nối lại dây nếu bị đứt. Dùng đồng hồ VOM để kiểm tra thông mạch dây dẫn nếu nghi ngờ dây bị đứt ngầm.
Chức năng 2 chiều hoạt động không chính xác (Ví dụ: chỉ bật/tắt được ở 1 công tắc, hoặc phải bật cả 2 công tắc đèn mới sáng…):
Nguyên nhân: Đấu sai dây tại một hoặc cả hai công tắc 2 chiều. Phổ biến nhất là đấu nhầm dây nguồn/dây ra đèn vào cực chuyển đổi (L1/L2) thay vì cực chung (COM), hoặc đấu sai dây liên kết giữa hai công tắc.
Cách khắc phục:
- Ngắt điện.
- Tham khảo lại Sơ đồ đấu dây chuẩn cho mạch 2 công tắc 2 chiều (như đã trình bày ở mục 4).
- Tháo cả hai công tắc ra, kiểm tra kỹ lưỡng cách đấu dây tại từng cực (COM, L1, L2) trên cả hai công tắc.
- Đảm bảo dây nguồn vào cực COM của CT1, dây ra đèn nối vào cực COM của CT2, hai dây liên kết nối đúng giữa các cực L1, L2 của hai công tắc.
- Đấu nối lại cho đúng sơ đồ.
Công tắc bị kẹt, khó nhấn hoặc không trở về vị trí sau khi nhấn:
Nguyên nhân: Bụi bẩn, vật thể lạ kẹt vào khe phím nhấn. Lỗi cơ khí bên trong cơ cấu Impress (hiếm gặp với sản phẩm mới, chính hãng). Lắp đặt bị cấn, ép (do đế âm quá nông hoặc đi dây quá nhiều).
Cách khắc phục:
- Ngắt điện.
- Thử vệ sinh khe phím nhấn bằng chổi nhỏ hoặc khí nén (nếu có).
- Tháo mặt che công tắc ra kiểm tra xem có bị cấn vào cơ cấu bên trong không. Kiểm tra xem công tắc có bị ép chặt vào đế âm tường không, nới lỏng vít cố định một chút xem có cải thiện không.
- Nếu các bước trên không hiệu quả, có thể cơ cấu bên trong đã bị lỗi. Nên thay thế công tắc mới. Liên hệ thanhthienphu.vn để được hỗ trợ bảo hành (nếu còn trong thời hạn) hoặc mua sản phẩm thay thế.
Công tắc hoặc khu vực xung quanh bị nóng bất thường khi hoạt động:
Nguyên nhân: Mối nối dây bị lỏng lẻo gây tiếp xúc kém, phát nhiệt. Công tắc đang phải chịu tải quá công suất định mức (ví dụ: điều khiển quá nhiều đèn công suất lớn hoặc thiết bị có dòng khởi động cao vượt quá khả năng 16AX). Đấu sai dây gây ngắn mạch cục bộ (trường hợp nghiêm trọng).
Cách khắc phục:
- Ngắt điện NGAY LẬP TỨC.
- Tháo công tắc ra kiểm tra độ chắc chắn của tất cả các mối nối dây. Siết chặt lại nếu bị lỏng.
- Kiểm tra lại tổng công suất của các thiết bị (đèn) đang được điều khiển bởi công tắc. Đảm bảo tổng dòng điện không vượt quá 16A (đặc biệt lưu ý dòng khởi động của đèn huỳnh quang, đèn LED công suất lớn). Nếu vượt tải, cần chia tải ra hoặc sử dụng contactor/relay công suất lớn hơn và dùng công tắc để điều khiển cuộn hút contactor/relay.
- Kiểm tra lại toàn bộ sơ đồ đấu dây xem có bị nhầm lẫn gây ngắn mạch không.
- Nếu đã kiểm tra các yếu tố trên mà vẫn bị nóng, công tắc có thể đã bị hỏng bên trong, cần thay thế.
