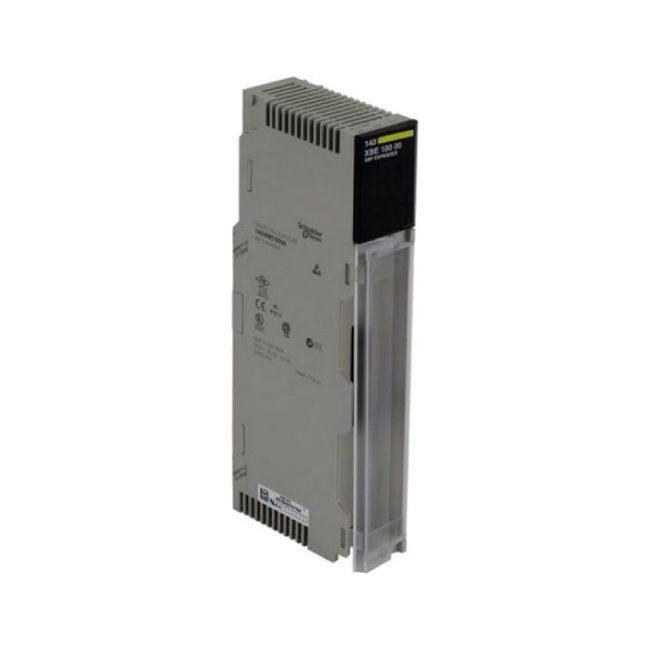

Quantum Backplane Expander Schneider 140XBE10000, bộ mở rộng backplane hiệu suất cao, là giải pháp lý tưởng để nâng cấp hệ thống điều khiển của bạn, mang lại khả năng mở rộng vượt trội và độ tin cậy tối ưu cho các ứng dụng tự động hóa công nghiệp.
Thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, đồng hành cùng các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp trong việc chinh phục những thách thức của tự động hóa, hướng đến sự phát triển bền vững.
1. Cấu tạo sản phẩm
- Khung chính (Main Chassis): Là bộ phận trung tâm, chứa các khe cắm để lắp đặt các mô-đun I/O và mô-đun nguồn. Khung được làm từ vật liệu bền, chịu được va đập và rung động trong môi trường công nghiệp.
- Backplane: Là bảng mạch in (PCB) nằm phía sau khung, cung cấp kết nối điện và truyền thông giữa các mô-đun. Backplane được thiết kế để đảm bảo tín hiệu truyền tải ổn định và tin cậy.
- Khe cắm mô-đun (Module Slots): Cung cấp vị trí để gắn các mô-đun I/O, mô-đun nguồn và các mô-đun chức năng khác. Mỗi khe cắm có các chân kết nối tương ứng với các chân trên mô-đun.
- Mô-đun nguồn (Power Supply Module): (Tùy chọn, không đi kèm) Cung cấp nguồn điện cho toàn bộ hệ thống. Mô-đun nguồn thường có khả năng dự phòng để đảm bảo hệ thống hoạt động liên tục ngay cả khi một nguồn gặp sự cố.
- Đầu nối giao tiếp (Communication Connectors): Cho phép kết nối với các thiết bị khác trong hệ thống, chẳng hạn như PLC, máy tính hoặc mạng truyền thông công nghiệp.
- Đèn báo trạng thái (Status LEDs): Cung cấp thông tin về trạng thái hoạt động của backplane và các mô-đun, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Các thành phần bảo vệ: Bao gồm các mạch bảo vệ quá áp, quá dòng, ngắn mạch, giúp bảo vệ hệ thống khỏi các sự cố về điện.
2. Các tính năng chính của sản phẩm
- Mở rộng linh hoạt: Cho phép mở rộng số lượng I/O của hệ thống PLC Quantum một cách dễ dàng bằng cách thêm các mô-đun I/O vào các khe cắm mở rộng. Điều này giúp đáp ứng nhu cầu mở rộng sản xuất mà không cần thay đổi cấu trúc hệ thống hiện có.
- Tăng cường hiệu suất hệ thống: Giảm tải cho bộ xử lý trung tâm (CPU) của PLC bằng cách xử lý các tác vụ I/O tại backplane mở rộng. Điều này giúp tăng tốc độ xử lý và cải thiện hiệu suất tổng thể của hệ thống.
- Hỗ trợ nhiều giao thức truyền thông: Hỗ trợ các giao thức truyền thông phổ biến như Modbus Plus và Ethernet, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống điều khiển và mạng công nghiệp.
- Độ tin cậy cao: Thiết kế chắc chắn, bền bỉ, đáp ứng các tiêu chuẩn công nghiệp nghiêm ngặt. Các linh kiện được lựa chọn kỹ lưỡng để đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.
- Dễ dàng lắp đặt và bảo trì: Thiết kế dạng mô-đun giúp việc lắp đặt và thay thế các mô-đun trở nên đơn giản và nhanh chóng. Các đèn báo trạng thái giúp dễ dàng theo dõi và chẩn đoán lỗi.
- Tính năng Hot-Swap (Thay thế nóng): (Tùy thuộc vào mô-đun I/O được sử dụng) Một số mô-đun I/O tương thích với 140XBE10000 hỗ trợ tính năng thay thế nóng, cho phép thay thế mô-đun bị lỗi mà không cần tắt nguồn hệ thống, giảm thiểu thời gian dừng máy.
- Tương thích rộng: Tương thích với nhiều loại mô-đun I/O của dòng Quantum, bao gồm mô-đun đầu vào số (digital input), đầu ra số (digital output), đầu vào tương tự (analog input), đầu ra tương tự (analog output), và các mô-đun chức năng đặc biệt khác.
- Tính năng dự phòng: Với việc lắp đặt 2 module nguồn, giúp hệ thống hoạt động liên tục ngay cả khi 1 module bị lỗi.
3. Khắc phục một số lỗi thường gặp
Lỗi giao tiếp:
Nguyên nhân: Cáp kết nối bị lỏng, hỏng; cấu hình địa chỉ sai; driver không tương thích; lỗi phần cứng.
Khắc phục:
- Kiểm tra cáp kết nối, đảm bảo cáp được cắm chắc chắn và không bị hỏng.
- Kiểm tra cấu hình địa chỉ (Modbus Plus hoặc IP) của 140XBE10000 và các thiết bị khác trong mạng.
- Cài đặt driver mới nhất cho card giao tiếp (nếu có).
- Nếu nghi ngờ lỗi phần cứng, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của Schneider Electric hoặc thanhthienphu.vn.
Lỗi mô-đun I/O:
Nguyên nhân: Mô-đun I/O bị hỏng; kết nối lỏng; cấu hình sai.
Khắc phục:
- Kiểm tra đèn báo trạng thái trên mô-đun I/O. Nếu đèn báo lỗi, hãy tham khảo tài liệu của mô-đun để biết ý nghĩa của lỗi.
- Kiểm tra kết nối giữa mô-đun I/O và backplane.
- Kiểm tra cấu hình mô-đun I/O trong phần mềm lập trình PLC.
- Nếu mô-đun I/O bị hỏng, hãy thay thế bằng mô-đun mới.
Lỗi nguồn:
Nguyên nhân: Mô-đun nguồn bị hỏng; nguồn điện cấp không ổn định.
Khắc phục:
- Kiểm tra đèn báo trạng thái trên mô-đun nguồn.
- Kiểm tra điện áp nguồn cấp, đảm bảo nằm trong phạm vi cho phép.
- Nếu mô-đun nguồn bị hỏng, hãy thay thế bằng mô-đun mới.
Không nhận đủ module
Nguyên nhân: Do giới hạn của CPU
Khắc phục:
Nâng cấp CPU
