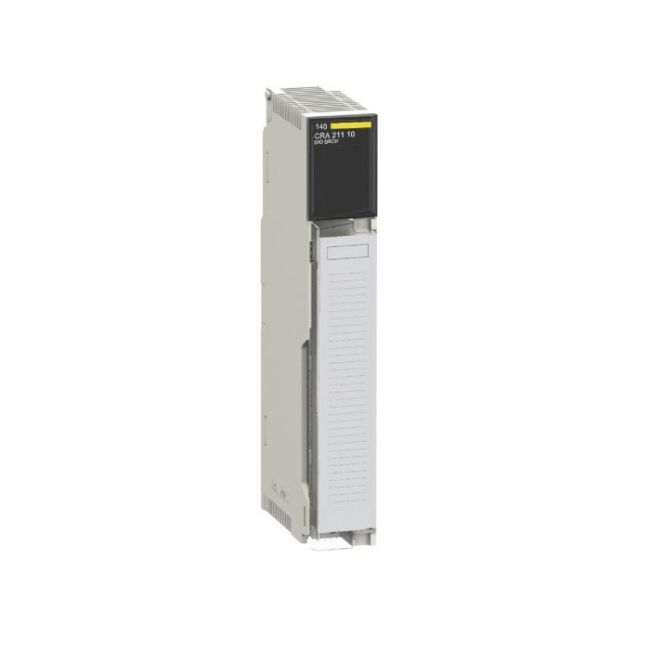

Module DIO Drop Interface 1 Port Modicon Schneider 140CRA21110

Module DIO Drop Interface 1 Port Modicon Schneider 140CRA21110 là giải pháp hoàn hảo để mở rộng khả năng kết nối I/O cho hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao.

Sản phẩm này từ Schneider Electric, một thương hiệu hàng đầu thế giới, được thanhthienphu.vn cung cấp với cam kết chất lượng và dịch vụ hỗ trợ kỹ thuật tận tâm.

1. Cấu tạo chi tiết của 140CRA21110

Khối giao tiếp (Communication Interface):

• Cổng kết nối: Module được trang bị một cổng kết nối duy nhất, thường là loại RJ45, cho phép kết nối với mạng truyền thông công nghiệp như Modbus hoặc Ethernet/IP.
• Bộ vi xử lý: Đảm nhiệm việc xử lý các giao thức truyền thông, quản lý dữ liệu và giao tiếp với các thiết bị khác trong hệ thống.
• Bộ nhớ: Lưu trữ cấu hình, chương trình và dữ liệu tạm thời.
• Mạch bảo vệ: Bảo vệ module khỏi các tác động như quá áp, quá dòng, nhiễu điện từ (EMI) và sốc tĩnh điện (ESD).

Khối I/O (Input/Output Interface):

• Các kênh đầu vào/đầu ra số (Digital Input/Output Channels): Module có thể hỗ trợ một số lượng nhất định các kênh đầu vào/đầu ra số, cho phép kết nối với các cảm biến, công tắc, nút nhấn (đầu vào) và các bộ truyền động như van, động cơ, đèn báo (đầu ra).
• Mạch chuyển đổi tín hiệu: Chuyển đổi tín hiệu từ các thiết bị ngoại vi thành tín hiệu số để bộ vi xử lý có thể hiểu được, và ngược lại.
• Mạch cách ly: Cách ly các kênh I/O với nhau và với khối giao tiếp, giúp bảo vệ hệ thống khỏi các sự cố như ngắn mạch và tăng cường độ tin cậy.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng kênh I/O và trạng thái kết nối mạng.

Khối nguồn (Power Supply):

• Đầu vào nguồn: Module thường sử dụng nguồn điện 24VDC, một tiêu chuẩn phổ biến trong công nghiệp.
• Mạch ổn áp: Đảm bảo điện áp cung cấp cho module luôn ổn định, ngay cả khi có sự biến động từ nguồn điện lưới.
• Mạch bảo vệ: Bảo vệ module khỏi các sự cố như quá áp, quá dòng và ngược cực.

Vỏ bảo vệ (Housing):

• Chất liệu: Thường được làm từ nhựa cứng hoặc kim loại, có khả năng chống chịu va đập, rung động và các tác động từ môi trường bên ngoài.
• Thiết kế: Thiết kế dạng module, dễ dàng lắp đặt trên DIN rail trong tủ điện.
• Tiêu chuẩn bảo vệ: Đạt tiêu chuẩn IP20, bảo vệ chống bụi và các vật thể rắn có kích thước lớn hơn 12.5mm.

Các thành phần khác:

• Đầu nối (Connectors): Các đầu nối cho phép kết nối dễ dàng với các thiết bị ngoại vi và hệ thống dây dẫn.
• Nhãn (Label): Cung cấp thông tin về sản phẩm, bao gồm mã sản phẩm, thông số kỹ thuật và các chứng chỉ liên quan.

2. Các tính năng chính 140CRA21110

Giao tiếp tốc độ cao và linh hoạt:

• Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như Modbus RTU/ASCII, Modbus TCP/IP và Ethernet/IP, cho phép kết nối dễ dàng với các thiết bị và hệ thống khác nhau.
• Tốc độ truyền thông cao, đảm bảo dữ liệu được truyền tải nhanh chóng và chính xác, giảm thiểu độ trễ và tăng cường hiệu suất của hệ thống.
• Khả năng cấu hình linh hoạt, cho phép người dùng tùy chỉnh các thông số truyền thông để phù hợp với yêu cầu cụ thể của ứng dụng.

Độ tin cậy và ổn định vượt trội:

• Thiết kế chắc chắn, chống chịu được các điều kiện khắc nghiệt của môi trường công nghiệp như nhiệt độ cao, độ ẩm, rung động và nhiễu điện từ.
• Tích hợp các tính năng bảo vệ như cách ly quang học, bảo vệ quá áp, quá dòng và ngắn mạch, giúp bảo vệ module và các thiết bị kết nối khỏi các sự cố.
• Chức năng tự chẩn đoán và báo lỗi, giúp phát hiện và khắc phục sự cố nhanh chóng, giảm thiểu thời gian dừng máy và tăng cường độ tin cậy của hệ thống.
• Tuân thủ các tiêu chuẩn chất lượng và an toàn quốc tế như CE, UL, CSA và RoHS, đảm bảo sản phẩm hoạt động an toàn và tin cậy.

Dễ dàng lắp đặt, cấu hình và bảo trì:

• Thiết kế dạng module, dễ dàng lắp đặt trên DIN rail trong tủ điện, tiết kiệm không gian và thời gian lắp đặt.
• Giao diện cấu hình thân thiện với người dùng, thông qua phần mềm EcoStruxure Control Expert (trước đây là Unity Pro) của Schneider Electric, cho phép cấu hình và giám sát module một cách dễ dàng.
• Đèn LED báo trạng thái trên module giúp dễ dàng kiểm tra trạng thái hoạt động của các kênh I/O và kết nối mạng.
• Khả năng thay thế nóng (hot-swappable), cho phép thay thế module mà không cần tắt nguồn hệ thống, giảm thiểu thời gian dừng máy và tăng cường tính sẵn sàng của hệ thống. (Lưu ý: Tính năng này có thể không khả dụng trên tất cả các phiên bản hoặc cấu hình).

Khả năng mở rộng hệ thống linh hoạt:

• Có thể kết nối với nhiều loại PLC khác nhau của Schneider Electric như Modicon M340, M580, Quantum và các PLC hỗ trợ Modbus, Ethernet/IP.
• Cho phép mở rộng hệ thống I/O một cách dễ dàng bằng cách thêm các module DIO khác vào mạng.
• Hỗ trợ các cấu trúc mạng khác nhau như daisy chain, star, ring, giúp tối ưu hóa việc bố trí và kết nối các thiết bị.

Tích hợp các tính năng nâng cao:

• Hỗ trợ chức năng timestamping, cho phép ghi lại thời gian xảy ra sự kiện trên các kênh đầu vào, hữu ích cho việc phân tích và chẩn đoán lỗi.
• Có thể tích hợp các tính năng an toàn chức năng (functional safety) như SIL 2, SIL 3, tùy thuộc vào yêu cầu của ứng dụng. (Lưu ý: Tính năng này có thể yêu cầu các module hoặc phụ kiện bổ sung).
• Hỗ trợ các tính năng quản lý năng lượng, giúp giám sát và tối ưu hóa việc sử dụng năng lượng của hệ thống.

3. Khắc phục một số lỗi thường gặp với 140CRA21110

Lỗi 1: Mất kết nối mạng:

Triệu chứng: Đèn LED báo trạng thái mạng trên module tắt hoặc nhấp nháy bất thường. Không thể truy cập module từ phần mềm EcoStruxure Control Expert.

Nguyên nhân có thể:

• Cáp mạng bị lỏng, hỏng hoặc kết nối không đúng cách.
• Địa chỉ IP của module bị trùng với thiết bị khác trong mạng.
• Cấu hình mạng trên module hoặc PLC không chính xác.
• Switch mạng hoặc router gặp sự cố.

Giải pháp:

1. Kiểm tra cáp mạng, đảm bảo rằng cáp được kết nối chắc chắn và đúng vị trí. Thử thay thế bằng cáp mạng khác để loại trừ khả năng cáp bị hỏng.
2. Kiểm tra địa chỉ IP của module và đảm bảo rằng nó không trùng với bất kỳ thiết bị nào khác trong mạng.
3. Kiểm tra cấu hình mạng trên module và PLC, đảm bảo rằng các thông số như địa chỉ IP, subnet mask, gateway và DNS server được cấu hình chính xác.
4. Khởi động lại switch mạng hoặc router.
5. Nếu sử dụng Modbus TCP/IP, kiểm tra xem cổng 502 có bị chặn bởi tường lửa hay không.

Lỗi 2: Không đọc được giá trị từ đầu vào số:

Triệu chứng: Giá trị của biến đầu vào số trong chương trình không thay đổi khi trạng thái của thiết bị đầu vào thay đổi.

Nguyên nhân có thể:

• Thiết bị đầu vào (cảm biến, công tắc,…) bị hỏng hoặc kết nối không đúng cách.
• Cấu hình kênh đầu vào trên module không chính xác.
• Module bị lỗi.

Giải pháp:

1. Kiểm tra thiết bị đầu vào, đảm bảo rằng nó hoạt động bình thường và được kết nối đúng cách.
2. Kiểm tra cấu hình kênh đầu vào trên module, đảm bảo rằng kiểu dữ liệu, địa chỉ và các thông số khác được cấu hình chính xác.
3. Sử dụng đồng hồ vạn năng để kiểm tra xem có điện áp trên đầu vào của module khi thiết bị đầu vào được kích hoạt hay không.
4. Nếu các bước trên không giải quyết được vấn đề, hãy thử thay thế module bằng một module khác để loại trừ khả năng module bị lỗi.

Lỗi 3: Không điều khiển được đầu ra số:

Triệu chứng: Thiết bị đầu ra (van, động cơ, đèn báo,…) không hoạt động khi biến đầu ra số trong chương trình thay đổi giá trị.

Nguyên nhân có thể:

• Thiết bị đầu ra bị hỏng hoặc kết nối không đúng cách.
• Cấu hình kênh đầu ra trên module không chính xác.
• Nguồn điện cung cấp cho thiết bị đầu ra không đủ.
• Module bị lỗi.

Giải pháp:

1. Kiểm tra thiết bị đầu ra, đảm bảo rằng nó hoạt động bình thường và được kết nối đúng cách.
2. Kiểm tra cấu hình kênh đầu ra trên module, đảm bảo rằng kiểu dữ liệu, địa chỉ và các thông số khác được cấu hình chính xác.
3. Kiểm tra nguồn điện cung cấp cho thiết bị đầu ra, đảm bảo rằng điện áp và dòng điện đủ để thiết bị hoạt động.
4. Sử dụng đồng hồ vạn năng để kiểm tra xem có điện áp trên đầu ra của module khi biến đầu ra số được kích hoạt hay không.
5. Nếu các bước trên không giải quyết được vấn đề, hãy thử thay thế module bằng một module khác để loại trừ khả năng module bị lỗi.

Lỗi 4: Đèn LED báo lỗi:

Triệu chứng: Đèn LED báo lỗi trên module sáng hoặc nhấp nháy.

Nguyên nhân có thể:

• Module bị lỗi phần cứng.
• Nguồn điện cung cấp cho module không ổn định.
• Có sự cố trong quá trình truyền thông.

Giải pháp:

1. Tham khảo tài liệu hướng dẫn sử dụng của Schneider Electric để xác định ý nghĩa của mã lỗi dựa trên trạng thái của đèn LED.
2. Kiểm tra nguồn điện cung cấp cho module, đảm bảo rằng điện áp ổn định và nằm trong phạm vi cho phép.
3. Khởi động lại module.
4. Nếu vấn đề vẫn tiếp diễn, hãy liên hệ với bộ phận hỗ trợ kỹ thuật.
