Biến tần INVT 1 pha ra 3 pha là thiết bị điện tử công suất đóng vai trò then chốt trong việc chuyển đổi nguồn điện dân dụng 220V thành nguồn điện ba pha phục vụ cho các động cơ công nghiệp hoạt động ổn định và hiệu quả cao hơn. Thanh Thiên Phú thấu hiểu rằng đối với các kỹ sư và chủ doanh nghiệp tại Việt Nam, việc tìm kiếm một giải pháp điều khiển động cơ mạnh mẽ trong điều kiện lưới điện một pha hạn chế luôn là một bài toán kỹ thuật cấp thiết và biến tần INVT chính là câu trả lời hoàn hảo cho nhu cầu này.
Sự hiện diện của bộ biến đổi tần số INVT trong hệ thống sản xuất không chỉ giúp quý khách hàng giải quyết triệt để vấn đề khởi động êm ái, bảo vệ động cơ khỏi các sự cố điện lưới mà còn mở ra cơ hội tiết kiệm chi phí năng lượng đáng kể thông qua các thuật toán điều khiển thông minh. Chúng tôi tin rằng việc đầu tư vào công nghệ biến tần hiện đại như dòng GD20 là bước đi chiến lược giúp doanh nghiệp tối ưu hóa quy trình vận hành và nâng cao năng lực cạnh tranh bền vững trên thị trường.
1. Đặc điểm biến tần 1 pha ra 3 pha
Dòng biến tần INVT 1 pha ra 3 pha, tiêu biểu là series GD20, được thiết kế với triết lý tối ưu hóa không gian lắp đặt và gia tăng độ bền bỉ trong các môi trường công nghiệp khắc nghiệt. Một trong những đặc điểm kỹ thuật nổi bật nhất của dòng sản phẩm này chính là khả năng chấp nhận điện áp đầu vào 1 pha 220V và cung cấp đầu ra 3 pha 220V với tần số thay đổi linh hoạt từ 0Hz đến 400Hz. Điều này cho phép các kỹ sư điện dễ dàng điều khiển tốc độ của các động cơ không đồng bộ ba pha thông thường bằng cách đấu nối lại cuộn dây motor theo sơ đồ hình tam giác thay vì hình sao như khi sử dụng lưới điện 380V. Khả năng tương thích này đặc biệt hữu ích cho các xưởng sản xuất nhỏ, các hộ kinh doanh cá thể hoặc các khu vực chưa có hạ tầng điện ba pha nhưng lại có nhu cầu sử dụng máy móc công suất lớn.
Công nghệ điều khiển vector vòng hở (SVC) được tích hợp bên trong biến tần INVT mang lại khả năng kiểm soát momen xoắn vượt trội ngay cả ở dải tần số thấp. Theo các tài liệu kỹ thuật chính thống từ INVT, dòng biến tần này có khả năng đáp ứng 150% momen định mức ngay tại tần số 0.5Hz, giúp máy móc khởi động mạnh mẽ mà không gặp hiện tượng sụt áp hay kẹt tải. Đây là yếu tố then chốt giúp các dây chuyền băng tải, máy khuấy hay máy chế biến thực phẩm vận hành trơn tru ngay từ giây đầu tiên. Bên cạnh đó, thiết kế phần cứng của thiết bị cũng được Thanh Thiên Phú đánh giá rất cao với hệ thống làm mát bằng quạt cưỡng bức và rãnh tản nhiệt nhôm đúc nguyên khối, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bán dẫn IGBT bên trong.
Về mặt giao diện người dùng, biến tần INVT sở hữu bàn phím điều khiển có thể tháo rời và lắp đặt trên mặt tủ điện thông qua cáp nối dài, tạo sự thuận tiện tối đa cho các kỹ thuật viên trong quá trình vận hành và giám sát. Màn hình hiển thị LED sắc nét cung cấp đầy đủ các thông số quan trọng như tần số hoạt động, điện áp, dòng điện và mã lỗi trong thời gian thực. Đặc điểm này giúp người quản lý kỹ thuật nhanh chóng nắm bắt tình trạng sức khỏe của hệ thống và đưa ra các quyết định bảo trì kịp thời. Hơn nữa, tích hợp sẵn bộ hãm phanh (Braking Unit) cho các dải công suất từ 18.5kW trở xuống là một ưu điểm lớn, cho phép kết nối trực tiếp điện trở xả để dừng động cơ nhanh chóng trong các ứng dụng yêu cầu quán tính thấp mà không cần tốn chi phí mua thêm bộ hãm ngoài.
Khả năng bảo vệ toàn diện cũng là một đặc điểm không thể bỏ qua khi nhắc đến thiết bị này. Biến tần INVT 1 pha ra 3 pha được trang bị hơn 30 chức năng bảo vệ khác nhau bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha đầu ra và ngắn mạch. Các tính năng an toàn này hoạt động như một lá chắn vững chắc, ngăn chặn các rủi ro hỏng hóc động cơ do sự cố lưới điện hoặc kẹt cơ khí, từ đó giảm thiểu tối đa thời gian dừng máy và chi phí sửa chữa cho doanh nghiệp. Độ tin cậy của sản phẩm đã được kiểm chứng qua nhiều năm ứng dụng thực tế tại thị trường Việt Nam, trở thành người bạn đồng hành tin cậy của hàng ngàn kỹ sư và chủ nhà máy.
2. Phân loại biến tần 1 ra 3 pha
Việc phân loại biến tần 1 pha ra 3 pha thường dựa trên công suất định mức và dòng series sản phẩm để phù hợp với từng nhu cầu ứng dụng cụ thể của khách hàng. Tại Thanh Thiên Phú, chúng tôi cung cấp đầy đủ các dải công suất phổ biến nhằm đáp ứng đa dạng các loại động cơ từ nhỏ đến trung bình trong các ngành công nghiệp phụ trợ và chế tạo máy. Dòng sản phẩm chủ lực và phổ biến nhất hiện nay chính là INVT GD20 Series, được biết đến như một dòng biến tần đa năng thế hệ mới với hiệu suất cao và kích thước nhỏ gọn.
Phân loại theo công suất là cách thức tiếp cận trực quan nhất giúp khách hàng lựa chọn đúng thiết bị. Nhóm công suất nhỏ bao gồm các model từ 0.75kW (1HP) đến 1.5kW (2HP). Đây là phân khúc thiết bị thường được sử dụng cho các ứng dụng tải nhẹ như quạt thông gió, bơm nước nhỏ, băng tải mini hoặc máy đóng gói thực phẩm. Đặc điểm của nhóm này là kích thước vô cùng nhỏ gọn, có thể lắp đặt san sát nhau trên thanh rail nhôm trong tủ điện (DIN rail mounting), giúp tiết kiệm đáng kể diện tích tủ bảng điện. Với mức công suất này, biến tần INVT GD20 thể hiện sự linh hoạt tuyệt vời trong việc điều chỉnh tốc độ tinh vi, giúp nâng cao chất lượng thành phẩm cho các công đoạn sản xuất chi tiết.
Nhóm công suất trung bình bao gồm các model 2.2kW (3HP) và 4kW (5.5HP). Đây là dải công suất được các kỹ sư điện và chủ xưởng cơ khí quan tâm nhiều nhất vì nó phù hợp với đại đa số các loại máy công cụ như máy tiện, máy phay, máy nén khí piston hoặc các máy chế biến gỗ. Ở phân khúc này, khả năng chịu quá tải của biến tần INVT trở thành yếu tố quyết định. Thiết bị có khả năng chịu quá tải 150% trong vòng 60 giây và 180% trong vòng 10 giây, đảm bảo động cơ vượt qua được các thời điểm tải nặng đột ngột mà không bị ngắt quãng (trip). Việc lựa chọn đúng công suất biến tần 2.2kW cho động cơ 2.2kW hoặc dư tải lên mức 4kW cho các ứng dụng tải nặng là một chiến lược thông minh để kéo dài tuổi thọ hệ thống.
Bên cạnh dòng GD20, INVT cũng phát triển các dòng biến tần chuyên dụng khác có thể hỗ trợ đầu vào 1 pha trong một số trường hợp đặc biệt, tuy nhiên GD20 vẫn là sự lựa chọn tối ưu nhất về mặt chi phí và hiệu năng cho ứng dụng 1 pha ra 3 pha 220V. Một điểm cần lưu ý quan trọng trong phân loại là sự khác biệt về cấp điện áp. Mặc dù đầu ra là 3 pha, nhưng điện áp giữa các pha là 220V, do đó người dùng bắt buộc phải kiểm tra mác động cơ. Nếu động cơ là loại 3 pha 220V/380V, kỹ thuật viên cần đấu dây motor về dạng tam giác (Delta) để tương thích với biến tần. Nếu động cơ chỉ có cấp điện áp 380V hình sao (Star), việc sử dụng biến tần 1 pha ra 3 pha 220V sẽ làm giảm momen động cơ và không đạt hiệu suất mong muốn.
Bảng dưới đây tóm tắt các dải công suất thông dụng của biến tần INVT GD20 điện áp vào 1 pha 220V ra 3 pha 220V mà Thanh Thiên Phú đang phân phối:
| Mã sản phẩm | Công suất (kW) | Công suất (HP) | Dòng điện định mức (A) | Kích thước (mm) | Ứng dụng phổ biến |
| GD20-0R7G-S2 | 0.75 | 1 | 4.2 | 80x160x123 | Băng tải nhỏ, quạt |

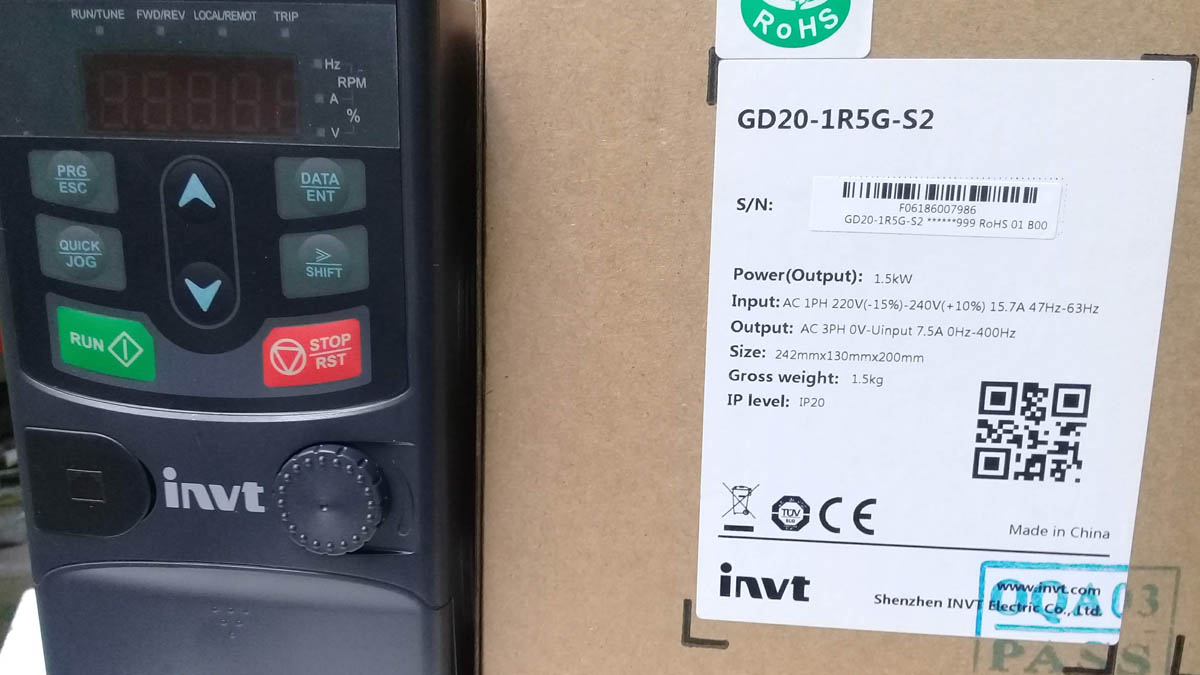

| GD20-1R5G-S2 | 1.5 | 2 | 7.5 | 80x160x123 | Bơm nước, máy dệt |
| GD20-2R2G-S2 | 2.2 | 3 | 10 | 80x185x140 | Máy tiện, máy xay |
| GD20-004G-S2 | 4.0 | 5.5 | 16 | 146x256x167 | Máy nén khí, máy nghiền
⇨ Xem thêm về các loại biến tần cho máy nén khí |
Việc hiểu rõ phân loại này giúp người mua tránh được các sai lầm tốn kém như chọn thiếu công suất gây nóng biến tần hoặc chọn thừa công suất gây lãng phí ngân sách đầu tư ban đầu.
3. Hướng dẫn lắp đặt biến tần 1 ra 3 pha
Quá trình lắp đặt và cài đặt biến tần INVT 1 pha ra 3 pha đòi hỏi sự tuân thủ nghiêm ngặt các quy tắc an toàn điện và hướng dẫn kỹ thuật từ nhà sản xuất để đảm bảo thiết bị vận hành ổn định và bền bỉ. Thanh Thiên Phú xin chia sẻ quy trình lắp đặt chuẩn hóa mà các kỹ sư của chúng tôi thường xuyên áp dụng tại các dự án thực tế, giúp quý khách hàng tự tin triển khai hệ thống của mình.
Bước đầu tiên và quan trọng nhất là chuẩn bị và kiểm tra môi trường lắp đặt. Biến tần cần được lắp đặt trong tủ điện có cấp bảo vệ IP phù hợp, đặt tại nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và bụi bẩn dẫn điện. Nhiệt độ môi trường lý tưởng nên duy trì dưới 40 độ C để đảm bảo hiệu suất tản nhiệt. Khi lắp đặt biến tần lên bảng tủ, quý kỹ thuật viên cần chú ý khoảng cách tối thiểu giữa các thiết bị để luồng không khí làm mát được lưu thông tốt. Theo khuyến cáo, khoảng cách hai bên hông biến tần nên ít nhất là 10mm và khoảng cách trên dưới là 100mm. Việc siết chặt các ốc vít cố định cũng giúp giảm thiểu rung chấn trong quá trình vận hành, bảo vệ các mối hàn linh kiện bên trong.
Tiếp theo là giai đoạn đấu nối mạch động lực. Tại cầu đấu dây động lực của biến tần INVT GD20 1 pha, quý khách sẽ thấy các ký hiệu L, N cho nguồn vào và U, V, W cho nguồn ra động cơ. Nguồn điện 1 pha 220V AC cần được cấp vào hai chân L và N thông qua một cầu dao tự động (MCCB) có dòng định mức phù hợp để bảo vệ ngắn mạch. Ba chân U, V, W sẽ được nối trực tiếp đến ba đầu dây của động cơ. Lưu ý quan trọng là tuyệt đối không được lắp tụ bù hoặc các thiết bị đóng cắt như contactor ở phía đầu ra của biến tần, vì điều này có thể gây ra xung điện áp cao làm hỏng IGBT. Dây tiếp địa (PE) cần được nối chắc chắn vào vỏ tủ điện và cọc tiếp địa của nhà máy để đảm bảo an toàn cho người vận hành và giảm nhiễu điện từ. Dây dẫn điện cần chọn loại dây đồng có tiết diện phù hợp với dòng tải, ví dụ động cơ 2.2kW nên dùng dây có tiết diện tối thiểu 2.5mm2.

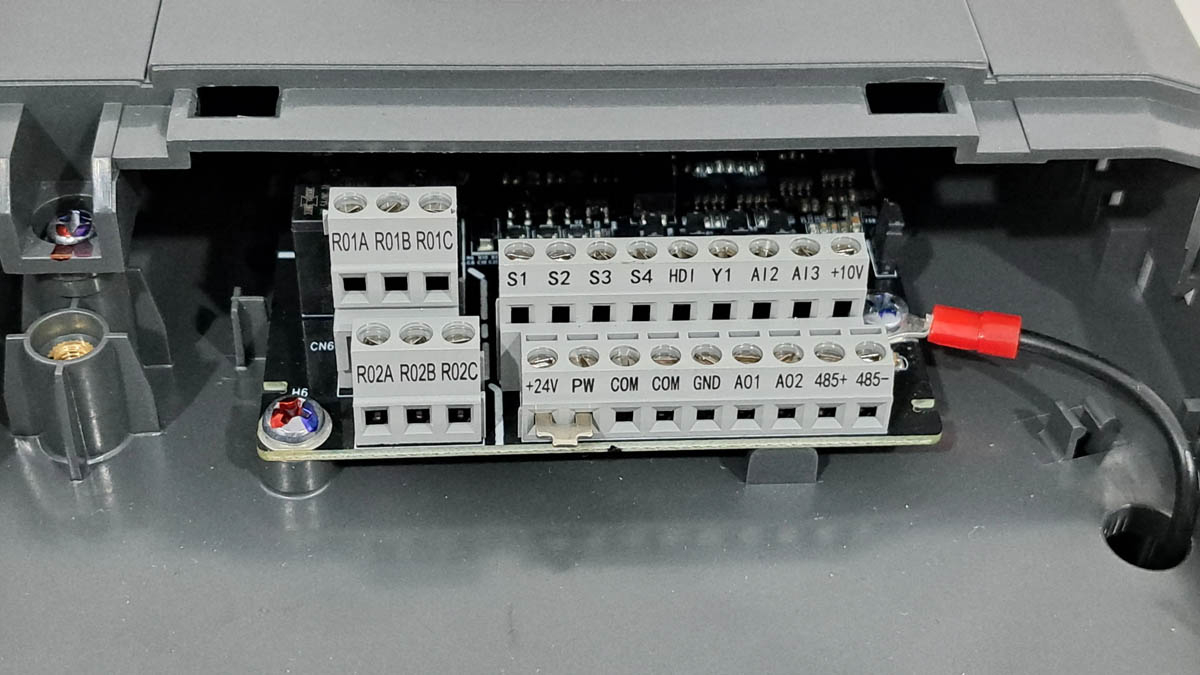

Sau khi hoàn tất mạch động lực, chúng ta tiến hành đấu nối mạch điều khiển. Nếu quý khách muốn sử dụng công tắc ngoài để chạy/dừng (Run/Stop) và biến trở (chiết áp) để điều chỉnh tốc độ, sơ đồ đấu nối sẽ như sau: Chân chung (COM) sẽ được đấu qua công tắc đến chân S1 (mặc định là chạy thuận). Ba chân của biến trở sẽ lần lượt đấu vào GND, AI1 (ngõ vào analog) và +10V. Cần sử dụng dây cáp chống nhiễu (shielded cable) cho mạch điều khiển và đi dây tách biệt với mạch động lực để tránh hiện tượng nhiễu tín hiệu gây hoạt động sai lệch. Việc kiểm tra lại toàn bộ sơ đồ đấu nối bằng đồng hồ vạn năng trước khi cấp nguồn là bước bắt buộc để tránh các sự cố cháy nổ đáng tiếc do đấu sai dây.
Giai đoạn cuối cùng là cài đặt thông số (Parameter Setting) cho biến tần. Sau khi cấp nguồn, màn hình biến tần sẽ sáng lên. Đầu tiên, chúng ta nên khôi phục cài đặt gốc để xóa bỏ các thiết lập cũ bằng cách cài thông số P00.18 bằng 1. Tiếp theo, nhập thông số động cơ vào nhóm P02 bao gồm công suất (P02.01), điện áp (P02.02 – cài 220V), dòng điện (P02.03), tần số (P02.04) và tốc độ quay (P02.05) dựa trên nhãn mác của motor. Để điều khiển bằng công tắc ngoài, cài đặt P00.01 bằng 1 (Terminal control). Để điều chỉnh tần số bằng biến trở ngoài, cài đặt P00.06 bằng 1 (AI1). Thời gian tăng tốc (P00.11) và giảm tốc (P00.12) nên được điều chỉnh phù hợp với quán tính của tải, thông thường từ 5 đến 10 giây. Sau khi cài đặt xong, hãy thử chạy động cơ ở tốc độ thấp (khoảng 5-10Hz) để kiểm tra chiều quay và dòng điện (nhấn phím Shift để xem dòng A). Nếu động cơ quay ngược chiều, chỉ cần đảo vị trí hai trong ba dây U, V, W sau khi đã ngắt nguồn điện hoàn toàn.
4. Ứng dụng biến tần 1 pha ra 3 pha
Sự linh hoạt và hiệu quả của biến tần INVT 1 pha ra 3 pha đã đưa thiết bị này trở thành một phần không thể thiếu trong nền công nghiệp hiện đại, đặc biệt là tại các cơ sở sản xuất vừa và nhỏ nơi nguồn điện 3 pha chưa được phổ cập. Thanh Thiên Phú đã chứng kiến sự chuyển mình mạnh mẽ của nhiều doanh nghiệp khi ứng dụng công nghệ này vào thực tiễn sản xuất, mang lại những lợi ích kinh tế rõ rệt và nâng cao chất lượng sản phẩm. Các ứng dụng của thiết bị trải rộng trên nhiều lĩnh vực từ chế biến thực phẩm, dệt may, gia công cơ khí cho đến nông nghiệp công nghệ cao.
Trong ngành công nghiệp chế biến thực phẩm, các máy xay chả, máy làm bún phở, máy trộn bột thường yêu cầu động cơ công suất lớn để đảm bảo độ nhuyễn và năng suất. Tuy nhiên, các hộ kinh doanh gia đình thường chỉ có điện 1 pha. Việc sử dụng biến tần INVT 1 pha ra 3 pha kết hợp với động cơ 3 pha giúp máy vận hành êm ái hơn hẳn so với động cơ 1 pha truyền thống, giảm thiểu tiếng ồn và rung lắc. Hơn nữa, khả năng điều chỉnh tốc độ vô cấp giúp người thợ dễ dàng kiểm soát quy trình chế biến, ví dụ như chạy chậm ở giai đoạn đầu để trộn đều nguyên liệu và tăng tốc ở giai đoạn sau để xay nhuyễn. Điều này giúp nâng cao chất lượng thành phẩm, đảm bảo vệ sinh an toàn thực phẩm và tiết kiệm điện năng tiêu thụ lên đến 20% so với phương pháp vận hành trực tiếp.
Lĩnh vực dệt may và bao bì cũng là một thị trường rộng lớn cho dòng biến tần này. Các máy may công nghiệp, máy cuốn chỉ, hay máy dệt kim tròn yêu cầu độ chính xác cao về tốc độ và lực căng. Biến tần INVT với thuật toán điều khiển PID tích hợp sẵn giúp duy trì tốc độ ổn định bất chấp sự thay đổi của tải trọng, đảm bảo đường may sắc sảo và hạn chế đứt chỉ. Đối với các xưởng may gia công tại các vùng nông thôn, giải pháp này giúp họ tiếp cận được với các máy móc hiện đại nhập khẩu vốn dĩ thiết kế cho điện 3 pha, từ đó nâng cao năng suất lao động và khả năng cạnh tranh với các xưởng lớn tại khu công nghiệp.
Ngành cơ khí chế tạo và gia công chính xác cũng hưởng lợi lớn từ thiết bị này. Các máy tiện, máy phay CNC mini, máy mài phẳng sử dụng động cơ spindle 3 pha tốc độ cao cần có biến tần để hoạt động. Biến tần INVT 1 pha ra 3 pha cung cấp dải tần số lên đến 400Hz, đáp ứng hoàn hảo cho các động cơ trục chính này, giúp bề mặt chi tiết gia công đạt độ bóng cao và kích thước chính xác. Đặc biệt, chức năng hãm động năng giúp trục chính dừng nhanh chóng khi kết thúc hành trình hoặc khi có sự cố, đảm bảo an toàn tuyệt đối cho người thợ đứng máy.
Trong lĩnh vực nông nghiệp và nuôi trồng thủy sản, các hệ thống quạt nuôi tôm, bơm tưới tiêu tự động ngày càng được đầu tư bài bản. Việc sử dụng biến tần giúp điều chỉnh lưu lượng nước hoặc gió phù hợp với từng giai đoạn phát triển của vật nuôi, cây trồng, tránh lãng phí năng lượng vào những thời điểm không cần thiết. Chế độ khởi động mềm của biến tần cũng giúp bảo vệ hệ thống đường ống và cánh quạt khỏi các tác động cơ học đột ngột, kéo dài tuổi thọ thiết bị trong môi trường ẩm ướt và ăn mòn. Thanh Thiên Phú tự hào đã cung cấp giải pháp này cho nhiều trang trại tại khu vực Đồng bằng sông Cửu Long, góp phần vào sự thành công của bà con nông dân trong thời kỳ chuyển đổi số nông nghiệp.
5. Mua biến tần 1 ra 3 pha ở đâu?
Lựa chọn nhà cung cấp uy tín là yếu tố then chốt quyết định đến sự thành công của dự án đầu tư thiết bị tự động hóa. Giữa thị trường thiết bị điện công nghiệp đa dạng và phức tạp, Thanh Thiên Phú nổi lên như một điểm đến tin cậy hàng đầu cho các kỹ sư, nhà thầu và chủ doanh nghiệp đang tìm kiếm sản phẩm biến tần INVT chính hãng. Với kinh nghiệm dày dặn và sự thấu hiểu sâu sắc về nhu cầu kỹ thuật của khách hàng Việt Nam, chúng tôi cam kết mang đến không chỉ sản phẩm chất lượng mà còn là giải pháp toàn diện và dịch vụ hậu mãi tận tâm.
Tại Thanh Thiên Phú, chúng tôi luôn duy trì lượng hàng tồn kho lớn đối với các dòng biến tần INVT 1 pha ra 3 pha như GD20, đảm bảo đáp ứng nhanh chóng mọi đơn hàng từ bán lẻ cho đến dự án quy mô lớn. Mỗi sản phẩm bán ra đều đi kèm đầy đủ giấy tờ chứng nhận xuất xứ (CO), chứng nhận chất lượng (CQ) và hóa đơn tài chính hợp lệ, giúp khách hàng hoàn toàn yên tâm về nguồn gốc và tính pháp lý. Chúng tôi hiểu rằng sự tin tưởng của khách hàng được xây dựng dựa trên sự minh bạch và chất lượng thực tế của sản phẩm.
Điểm khác biệt lớn nhất của Thanh Thiên Phú chính là đội ngũ kỹ thuật viên giàu kinh nghiệm và nhiệt huyết. Chúng tôi không chỉ bán thiết bị, chúng tôi bán sự an tâm. Khi liên hệ với chúng tôi, quý khách sẽ được tư vấn kỹ lưỡng về việc chọn công suất, hướng dẫn đấu nối, cài đặt thông số và hỗ trợ khắc phục sự cố kỹ thuật 24/7. Đối với những khách hàng mới tiếp cận công nghệ biến tần, đội ngũ của chúng tôi sẵn sàng hỗ trợ cài đặt sẵn các thông số cơ bản trước khi giao hàng, giúp quý khách chỉ việc đấu điện là có thể vận hành ngay lập tức (Plug & Play).
Chính sách bảo hành tại Thanh Thiên Phú luôn tuân thủ nghiêm ngặt quy định của hãng INVT với thời gian bảo hành tiêu chuẩn và quy trình xử lý nhanh gọn. Trong trường hợp thiết bị gặp sự cố, chúng tôi cam kết kiểm tra và phản hồi phương án xử lý trong thời gian ngắn nhất để không làm gián đoạn sản xuất của quý khách. Ngoài ra, chúng tôi còn thường xuyên tổ chức các chương trình khuyến mãi, hỗ trợ giá cho các đối tác thân thiết và các kỹ sư thường xuyên mua hàng.
Để được tư vấn chi tiết về giải pháp biến tần INVT 1 pha ra 3 pha và nhận báo giá ưu đãi nhất thị trường, quý khách hàng vui lòng liên hệ ngay với Thanh Thiên Phú. Sự hài lòng của quý khách là động lực phát triển của chúng tôi. Hãy để chúng tôi đồng hành cùng sự phát triển thịnh vượng của doanh nghiệp bạn.
