Tụ điện là gì? Cấu tạo ,ứng dụng, nguyên lý hoạt động của tụ điện

Tụ điện là một linh kiện điện tử thụ động vô cùng quan trọng, giữ vai trò trái tim trong vô số mạch điện tử và hệ thống điện công nghiệp, từ những thiết bị dân dụng quen thuộc đến các dây chuyền sản xuất tự động hóa phức tạp; chức năng chính của nó là khả năng tích trữ năng lượng dưới dạng điện trường và phóng ra khi cần thiết, góp phần ổn định hoạt động và nâng cao hiệu suất.

Việc hiểu rõ về các loại tụ điện, nguyên lý làm việc, và cách lựa chọn phù hợp không chỉ giúp tối ưu hóa hệ thống mà còn mang lại lợi ích kinh tế và an toàn đáng kể.

Tại thanhthienphu.vn, chúng tôi mang đến giải pháp toàn diện về tụ điện và các thiết bị điện tự động, giúp bạn giải quyết các vấn đề về hiệu suất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh. Hãy cùng khám phá thế giới kỳ diệu của các bộ tích điện và cách chúng vận hành nhé.

1. Tụ Điện Là Gì?

Tụ điện, hay còn gọi là capacitor trong tiếng Anh, về cơ bản là một hệ thống gồm hai vật dẫn điện đặt gần nhau và được ngăn cách bởi một lớp điện môi không dẫn điện. Nó được thiết kế với mục đích chính là tích trữ năng lượng dưới dạng điện trường khi có sự chênh lệch điện thế đặt vào hai bản cực và sau đó giải phóng năng lượng này khi cần thiết.

Khả năng này làm cho tụ điện trở thành một thành phần không thể thiếu trong hầu hết các thiết bị điện và điện tử mà chúng ta sử dụng hàng ngày cũng như trong các hệ thống công nghiệp phức tạp.

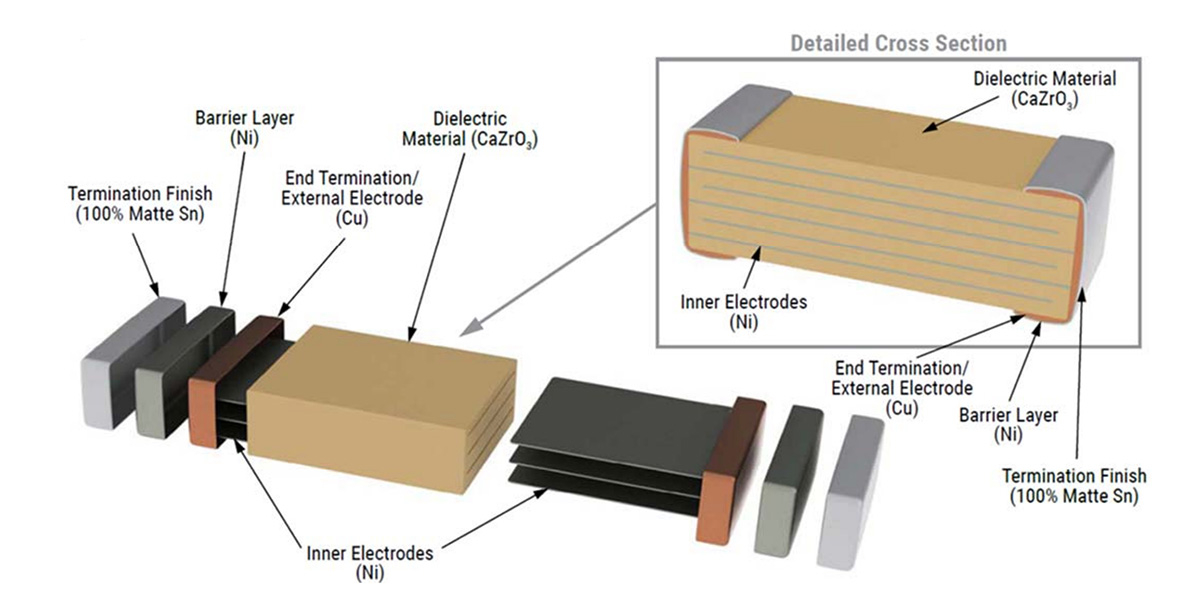

2. Cấu tạo của tụ điện

Mọi tụ điện, dù khác nhau về hình dạng, kích thước hay vật liệu, đều có chung một cấu trúc cơ bản bao gồm ba phần chính:

• Hai Bản Cực (Plates/Electrodes): Đây là hai vật dẫn điện, thường được làm bằng kim loại như nhôm, bạc, tantali, hoặc các vật liệu dẫn điện khác. Hình dạng của bản cực có thể là các lá kim loại phẳng, lá kim loại cuộn tròn, hoặc các dạng phức tạp hơn tùy thuộc vào loại tụ và ứng dụng cụ thể. Nhiệm vụ của các bản cực là nơi tích tụ các điện tích trái dấu.
• Lớp Điện Môi (Dielectric): Nằm giữa hai bản cực là một lớp vật liệu cách điện, gọi là điện môi. Lớp điện môi này ngăn chặn dòng điện một chiều chạy trực tiếp giữa hai bản cực, nhưng lại cho phép điện trường hình thành và tích trữ năng lượng. Vật liệu làm điện môi rất đa dạng và quyết định phần lớn đến đặc tính cũng như tên gọi của tụ điện, ví dụ: không khí, giấy, mica, gốm (ceramic), nhựa (polyester, polypropylene), oxit kim loại (nhôm oxit, tantali pentoxit). Mỗi loại vật liệu điện môi có hằng số điện môi (ε) khác nhau, ảnh hưởng trực tiếp đến khả năng tích điện (điện dung) của tụ.
• Vỏ Bọc (Case/Enclosure): Lớp vỏ ngoài cùng có tác dụng bảo vệ các thành phần bên trong khỏi tác động của môi trường như độ ẩm, bụi bẩn, va đập cơ học. Vỏ thường được làm bằng nhựa, kim loại hoặc vật liệu cách điện khác và có in các thông số kỹ thuật quan trọng của tụ.

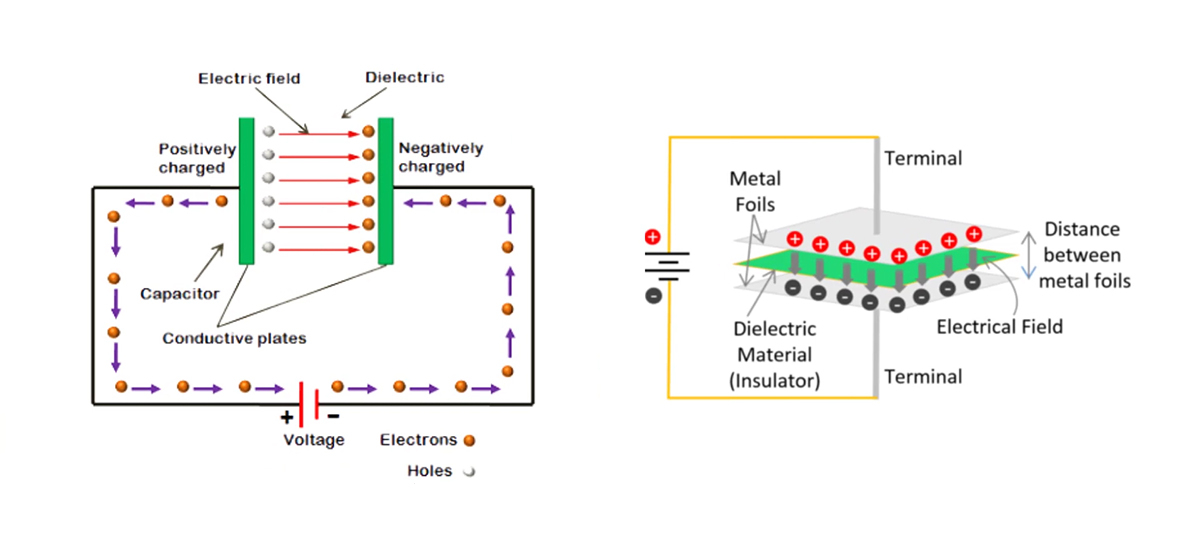

2. Nguyên Lý Hoạt Động Của Tụ Điện

Hoạt động của tụ điện dựa trên nguyên tắc cơ bản của tĩnh điện và điện trường:

• Quá trình Tích Điện (Charging): Khi một nguồn điện áp (ví dụ: pin, bộ nguồn DC) được nối vào hai bản cực của tụ điện, một dòng điện sẽ chạy trong mạch trong một khoảng thời gian ngắn. Các electron từ cực âm của nguồn sẽ di chuyển đến bản cực nối với nó, làm bản cực này tích điện âm. Đồng thời, các electron từ bản cực nối với cực dương của nguồn sẽ bị hút về phía cực dương, làm cho bản cực này trở nên thiếu electron và tích điện dương. Quá trình này tạo ra một sự chênh lệch điện thế (điện áp) giữa hai bản cực, bằng với điện áp của nguồn cung cấp. Một điện trường được hình thành trong lớp điện môi giữa hai bản cực, và năng lượng được tích trữ trong điện trường này. Quá trình tích điện dừng lại khi điện áp trên tụ bằng điện áp nguồn và không còn dòng điện chạy qua tụ nữa (đối với nguồn DC). Lượng điện tích (Q) mà tụ tích được tỉ lệ thuận với điện áp (U) đặt vào hai bản cực và điện dung (C) của tụ: Q = C * U.
• Quá trình Phóng Điện (Discharging): Khi ngắt tụ điện ra khỏi nguồn nạp và nối hai bản cực của nó với một tải (ví dụ: bóng đèn, điện trở), các electron dư thừa trên bản cực âm sẽ di chuyển qua tải đến bản cực dương đang thiếu electron. Dòng điện này chạy qua tải cho đến khi điện tích trên hai bản cực được trung hòa hoàn toàn, tức là điện áp giữa hai bản cực trở về 0. Trong quá trình này, năng lượng điện trường đã tích trữ trong tụ được giải phóng và chuyển hóa thành các dạng năng lượng khác (ví dụ: nhiệt năng trên điện trở, quang năng ở bóng đèn).

Điều quan trọng cần lưu ý: Tụ điện hoạt động như một mạch hở đối với dòng điện một chiều (DC) sau khi đã nạp đầy (nó chặn dòng DC). Tuy nhiên, đối với dòng điện xoay chiều (AC), tụ điện lại cho phép dòng điện “đi qua” do quá trình nạp và phóng điện diễn ra liên tục theo sự thay đổi chiều của điện áp xoay chiều. Khả năng này gọi là dung kháng (Capacitive Reactance – Xc), là đại lượng đặc trưng cho sự cản trở của tụ điện đối với dòng điện xoay chiều và tỉ lệ nghịch với tần số (f) của dòng điện và điện dung (C) của tụ: Xc = 1 / (2 π f * C).

3. Đơn Vị Đo Và Các Thông Số Kỹ Thuật Quan Trọng Của Tụ Điện

Để hiểu và sử dụng tụ điện một cách hiệu quả, các kỹ sư và kỹ thuật viên cần nắm vững các đơn vị đo và thông số kỹ thuật của nó:

Điện Dung (Capacitance – C): Đây là thông số quan trọng nhất, đặc trưng cho khả năng tích trữ điện tích của tụ điện khi có một điện áp nhất định đặt vào hai bản cực. Đơn vị đo điện dung trong Hệ SI là Farad (F). Một Farad là điện dung của một tụ điện mà nếu đặt hiệu điện thế 1 Volt vào hai đầu tụ thì nó tích được một lượng điện tích 1 Coulomb (1F = 1C/1V). Tuy nhiên, Farad là một đơn vị rất lớn. Trong thực tế, người ta thường dùng các ước số của Farad:

• microFarad (µF): 1 µF = 10⁻⁶ F
• nanoFarad (nF): 1 nF = 10⁻⁹ F
• picoFarad (pF): 1 pF = 10⁻¹² F
• Mối liên hệ: 1 µF = 1000 nF = 1,000,000 pF.
• Điện dung của tụ điện phụ thuộc vào diện tích bản cực, khoảng cách giữa hai bản cực và hằng số điện môi của vật liệu cách điện. Nó không phụ thuộc vào điện áp đặt vào tụ hay điện tích mà tụ đang tích trữ.

Điện Áp Làm Việc Tối Đa (Working Voltage – WV hoặc WVDC): Đây là điện áp một chiều tối đa mà tụ điện có thể chịu đựng được một cách an toàn trong điều kiện hoạt động bình thường và liên tục mà không bị đánh thủng lớp điện môi. Nếu đặt điện áp cao hơn giá trị này, lớp điện môi có thể bị phá hủy, gây hỏng tụ vĩnh viễn.

Giá trị này thường được ghi rõ trên thân tụ, ví dụ: 16V, 50V, 400V. Khi lựa chọn tụ, cần đảm bảo điện áp làm việc tối đa của tụ phải lớn hơn điện áp lớn nhất có thể xuất hiện trong mạch tại vị trí lắp tụ (thường chọn cao hơn khoảng 1.5 – 2 lần).

Dung Sai (Tolerance): Cho biết độ chính xác của giá trị điện dung danh định ghi trên tụ so với giá trị thực tế. Dung sai được biểu thị bằng phần trăm (%). Ví dụ, một tụ 100µF ±10% có nghĩa là giá trị điện dung thực tế của nó nằm trong khoảng từ 90µF đến 110µF. Các tụ hóa thường có dung sai lớn (±10%, ±20% hoặc cao hơn), trong khi tụ gốm và tụ film có dung sai nhỏ hơn (±1%, ±5%). Dung sai quan trọng trong các mạch yêu cầu độ chính xác cao như mạch lọc chính xác, mạch định thời, mạch dao động ổn định.

Hệ Số Nhiệt Độ (Temperature Coefficient): Chỉ ra sự thay đổi điện dung của tụ theo sự thay đổi của nhiệt độ môi trường. Thông số này quan trọng đối với các ứng dụng hoạt động trong dải nhiệt độ rộng hoặc yêu cầu độ ổn định cao. Tụ gốm Class 1 (ví dụ: NP0, C0G) có hệ số nhiệt độ rất thấp và ổn định, trong khi tụ gốm Class 2 (ví dụ: X7R, Y5V) và tụ hóa có sự thay đổi điện dung lớn hơn khi nhiệt độ thay đổi.

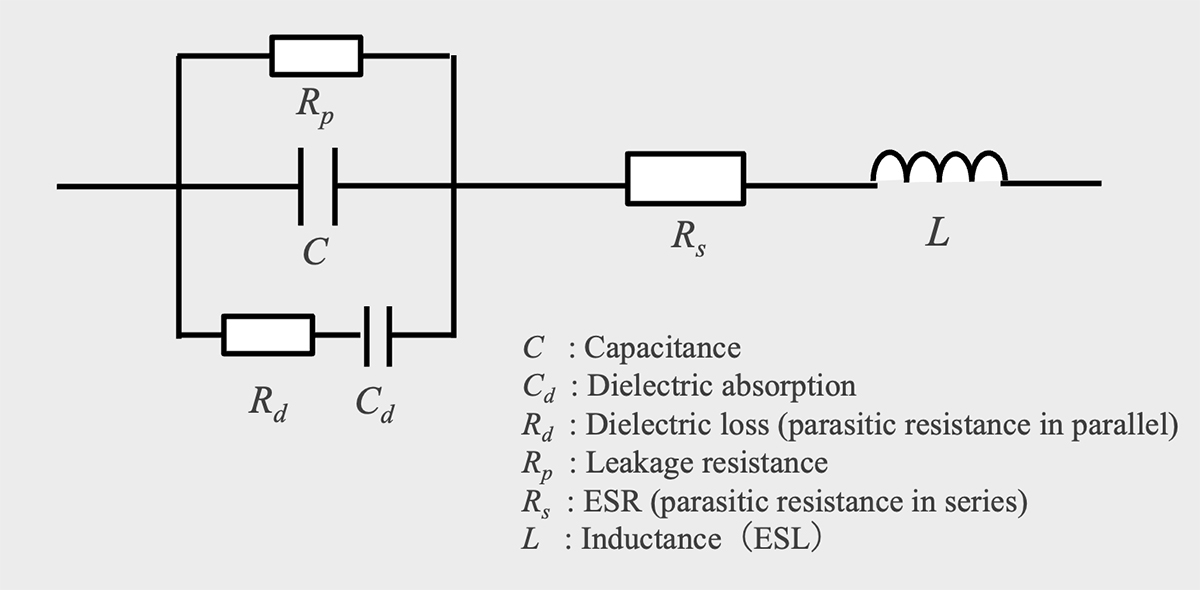

Điện Trở Nối Tiếp Tương Đương (Equivalent Series Resistance – ESR): Không có tụ điện nào là lý tưởng. ESR là tổng hợp của các điện trở không mong muốn bên trong tụ, bao gồm điện trở của bản cực, điện trở của mối nối, và tổn hao trong lớp điện môi. ESR gây ra tổn hao năng lượng dưới dạng nhiệt khi dòng điện chạy qua tụ, đặc biệt là ở tần số cao hoặc khi có dòng gợn (ripple current) lớn.

ESR thấp là mong muốn, đặc biệt trong các ứng dụng lọc nguồn switching, tụ bypass tần số cao. ESR tăng lên theo tuổi thọ của tụ (đặc biệt là tụ hóa) và là một trong những nguyên nhân chính gây hỏng tụ. Việc đo ESR là một cách hiệu quả để kiểm tra chất lượng tụ điện, đặc biệt là tụ hóa đã qua sử dụng.

Điện Cảm Nối Tiếp Tương Đương (Equivalent Series Inductance – ESL): Cũng là một thành phần ký sinh không mong muốn, xuất hiện do cấu trúc vật lý của tụ (chân cắm, bản cực cuộn). ESL hạn chế khả năng đáp ứng của tụ ở tần số rất cao. ESL thấp rất quan trọng trong các mạch lọc nhiễu tần số siêu cao.

Dòng Rò (Leakage Current): Lớp điện môi không phải là chất cách điện hoàn hảo tuyệt đối, luôn có một dòng điện một chiều rất nhỏ chạy qua nó khi có điện áp đặt vào tụ. Dòng điện này gọi là dòng rò. Dòng rò càng nhỏ càng tốt, đặc biệt trong các ứng dụng lưu trữ năng lượng dài hạn hoặc mạch yêu cầu độ chính xác cao. Tụ hóa thường có dòng rò cao hơn so với tụ film hay tụ gốm.

4. Công Thức Tính Điện Dung Của Tụ Điện

Để hiểu sâu hơn về khả năng tích trữ năng lượng của tụ điện và các yếu tố ảnh hưởng đến nó, việc nắm vững các công thức tính điện dung của tụ điện là vô cùng cần thiết. Đây là kiến thức nền tảng giúp các kỹ sư và kỹ thuật viên lựa chọn, thiết kế và phân tích mạch điện một cách chính xác.

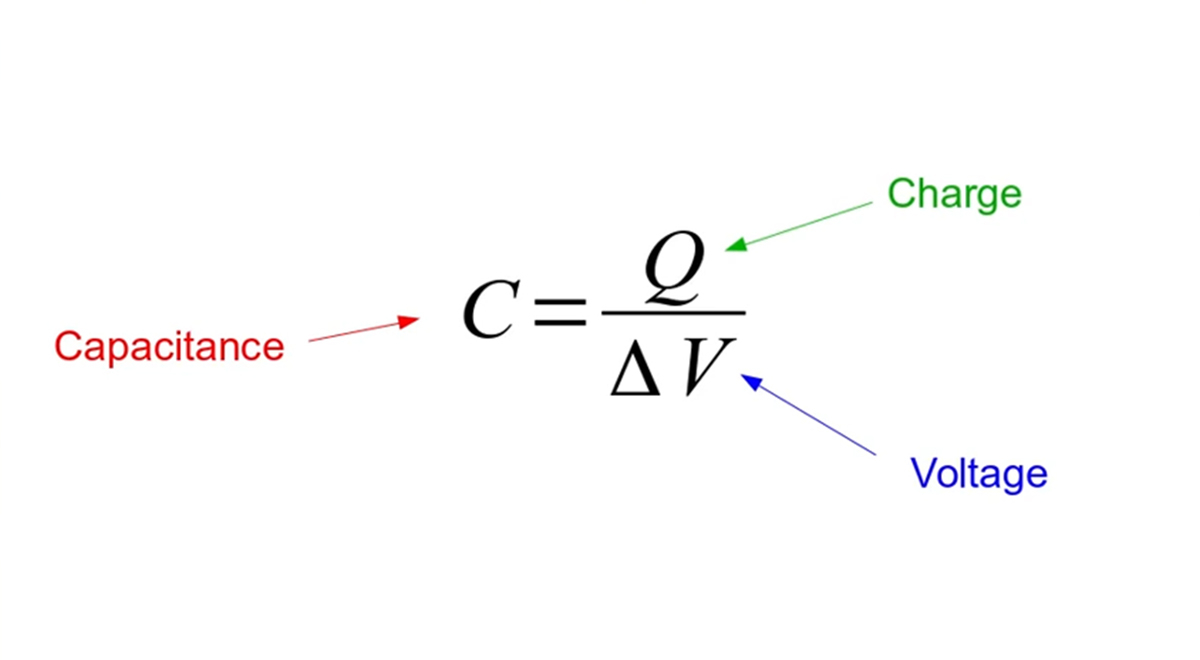

Công Thức Định Nghĩa Cơ Bản: Như đã đề cập, điện dung của tụ điện (C) là đại lượng đặc trưng cho khả năng tích điện của tụ khi có một hiệu điện thế (U) đặt vào hai bản cực. Mối liên hệ giữa điện dung, điện tích (Q) tích được trên mỗi bản cực và hiệu điện thế giữa hai bản cực được thể hiện qua công thức tụ điện cơ bản:

C = Q / U

Trong đó:

• C: Điện dung của tụ điện, đơn vị là Farad (F).
• Q: Điện tích tích được trên một bản tụ (độ lớn), đơn vị là Coulomb (C).
• U: Hiệu điện thế (điện áp) giữa hai bản cực của tụ điện, đơn vị là Volt (V).

Công thức này cho thấy, với cùng một hiệu điện thế đặt vào, tụ nào có điện dung lớn hơn sẽ tích được nhiều điện tích hơn. Tuy nhiên, cần nhấn mạnh rằng, điện dung của tụ điện không phụ thuộc vào điện tích Q hay hiệu điện thế U đặt vào nó. Điện dung là một đặc tính cố hữu của bản thân tụ điện, được quyết định bởi cấu tạo vật lý và vật liệu làm ra nó.

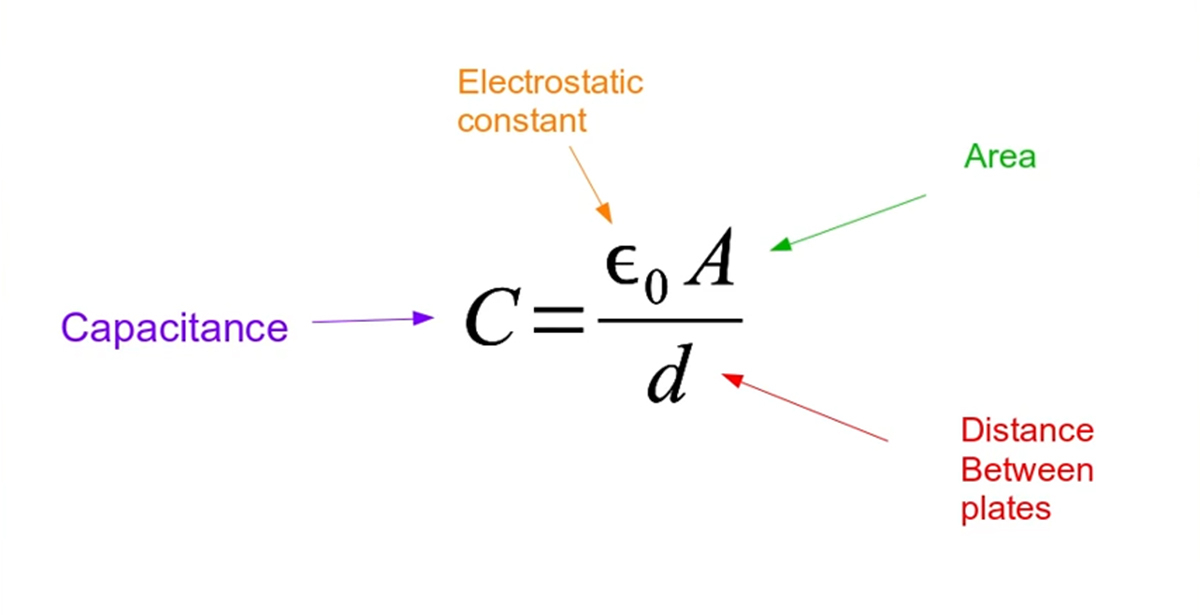

Công Thức Tính Điện Dung Của Tụ Điện Phẳng: Đây là trường hợp cấu tạo tụ điện phổ biến và dễ hình dung nhất, gồm hai bản cực phẳng song song có diện tích S đặt cách nhau một khoảng d, và giữa chúng là lớp điện môi có hằng số điện môi ε. Công thức tính điện dung của tụ điện phẳng được xác định như sau (thường được học trong chương trình vật lý lớp 11 và lớp 12):

C = ε * S / d

Trong đó:

C: Điện dung của tụ điện phẳng (F).

ε (epsilon): Hằng số điện môi tuyệt đối của lớp điện môi nằm giữa hai bản cực. Đơn vị là F/m (Farad trên mét).

Hằng số điện môi ε được tính bằng công thức: ε = ε₀ * ε<0xE1><0xB5><0xA3>

• ε₀ (epsilon không): Là hằng số điện môi của chân không, một hằng số vật lý có giá trị xấp xỉ 8.854 x 10⁻¹² F/m.
• ε<0xE1><0xB5><0xA3> (epsilon tương đối, hay còn gọi là độ điện thẩm tương đối): Là hằng số điện môi tương đối của vật liệu làm lớp điện môi (không có đơn vị). Đây là đại lượng cho biết khả năng phân cực của vật liệu điện môi dưới tác dụng của điện trường, so với chân không. Mỗi vật liệu có giá trị ε<0xE1><0xB5><0xA3> khác nhau (ví dụ: chân không ε<0xE1><0xB5><0xA3>=1, không khí ≈1.0006, giấy ≈ 3.5-3.7, mica ≈ 5-7, gốm có thể từ vài chục đến hàng nghìn). Giá trị ε<0xE1><0xB5><0xA3> càng lớn thì với cùng kích thước, tụ điện sẽ có điện dung càng lớn.

S: Diện tích phần đối diện giữa hai bản cực của tụ điện (m²). Điện dung tỉ lệ thuận với diện tích này.

d: Khoảng cách giữa hai bản cực (m). Điện dung tỉ lệ nghịch với khoảng cách này. Khoảng cách càng nhỏ, điện dung càng lớn (nhưng điện áp chịu đựng thường giảm).

Từ công thức tính điện dung của tụ điện phẳng, ta thấy rõ các yếu tố quyết định giá trị điện dung:

1. Diện tích (S) của các bản cực: Diện tích càng lớn, điện dung càng lớn.
2. Khoảng cách (d) giữa các bản cực: Khoảng cách càng nhỏ, điện dung càng lớn.
3. Loại vật liệu điện môi (ε<0xE1><0xB5><0xA3>) nằm giữa hai bản cực: Vật liệu có hằng số điện môi tương đối càng cao, điện dung càng lớn.

Đây là lý do tại sao các nhà sản xuất luôn tìm cách tăng diện tích bản cực (ví dụ cuộn các lá kim loại mỏng), giảm khoảng cách giữa chúng (sử dụng lớp điện môi cực mỏng) và dùng các vật liệu điện môi có ε<0xE1><0xB5><0xA3> cao để tạo ra các tụ điện có điện dung lớn trong một kích thước nhỏ gọn.

Công thức cho các cấu trúc khác: Ngoài tụ phẳng, còn có các công thức tính điện dung cho tụ điện hình trụ và tụ điện hình cầu, tuy nhiên chúng ít phổ biến hơn trong các ứng dụng thông thường so với tụ phẳng.

5. Phân Loại Tụ Điện

Thế giới tụ điện vô cùng phong phú và đa dạng, với hàng trăm loại khác nhau được thiết kế để đáp ứng các yêu cầu kỹ thuật chuyên biệt. Để dễ dàng lựa chọn và sử dụng, người ta thường phân loại tụ điện dựa trên nhiều tiêu chí, trong đó phổ biến nhất là dựa vào vật liệu làm lớp điện môi và cấu tạo của chúng. Việc nắm vững cách phân loại này là chìa khóa giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật đưa ra quyết định chính xác khi thiết kế, lắp đặt hay bảo trì hệ thống điện.

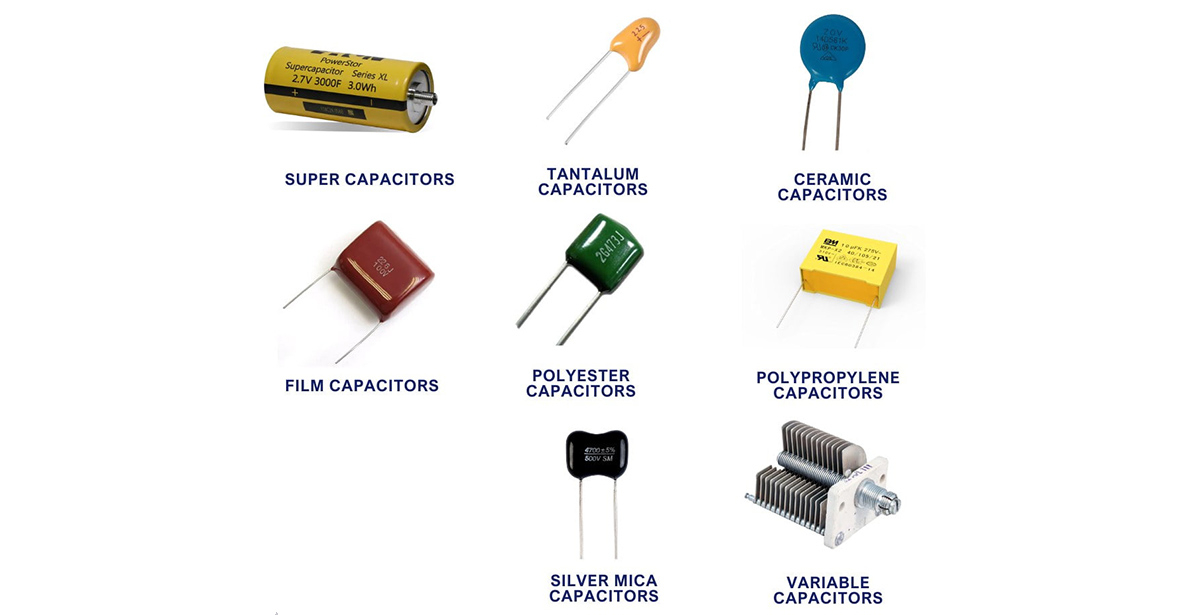

5.1. Phân Loại Theo Vật Liệu Điện Môi và Cấu Tạo

Đây là cách phân loại cơ bản và quan trọng nhất, vì vật liệu điện môi quyết định phần lớn các đặc tính như dải điện dung, điện áp chịu đựng, độ ổn định, tần số làm việc và tính phân cực của tụ.

1. Tụ Hóa (Electrolytic Capacitor):

• Đặc điểm: Loại tụ này có đặc điểm nổi bật là có phân cực (Positive/Negative), nghĩa là phải đấu đúng chiều điện áp vào hai chân tụ (chân dương vào điện áp cao hơn, chân âm vào điện áp thấp hơn). Nếu đấu ngược, tụ có thể bị hỏng nhanh chóng, thậm chí phát nổ do phản ứng hóa học bên trong. Chúng sử dụng một lớp oxit kim loại rất mỏng làm điện môi, được hình thành trên bề mặt của một lá kim loại (thường là nhôm hoặc tantali) thông qua quá trình điện hóa. Lá kim loại này đóng vai trò là cực dương (anode). Một dung dịch điện phân (electrolyte) dạng lỏng, gel hoặc rắn đóng vai trò là cực âm (cathode) thực sự, tiếp xúc với lớp oxit và lá kim loại thứ hai (thường là nhôm).
• Ưu điểm: Có điện dung rất lớn so với kích thước vật lý (từ vài µF đến hàng nghìn, thậm chí hàng chục nghìn µF). Giá thành tương đối rẻ cho mỗi đơn vị điện dung.
• Nhược điểm: Có phân cực (yêu cầu lắp đúng chiều). Dòng rò khá cao. ESR và ESL tương đối lớn, đặc biệt ở tần số cao. Tuổi thọ bị giới hạn bởi sự bay hơi hoặc khô dần của dung dịch điện phân (đối với tụ hóa lỏng). Độ ổn định điện dung và dung sai không cao, bị ảnh hưởng bởi nhiệt độ và tần số. Thường có dải điện áp làm việc không quá cao (vài Volt đến khoảng 500-600V).
• Phân loại nhỏ: Tụ hóa nhôm (Aluminum Electrolytic Capacitor): Phổ biến nhất, giá rẻ, dải điện dung và điện áp rộng. Thường dùng trong lọc nguồn DC, mạch cấp nguồn, lưu trữ năng lượng tạm thời. Tụ hóa Tantali (Tantalum Electrolytic Capacitor): Sử dụng tantali pentoxit làm điện môi. Có kích thước nhỏ gọn hơn tụ nhôm cùng điện dung và điện áp, độ ổn định tốt hơn, ESR thấp hơn, dòng rò thấp hơn. Tuy nhiên, giá thành cao hơn và nhạy cảm hơn với quá áp hoặc dòng điện ngược. Thường dùng trong các mạch yêu cầu kích thước nhỏ, độ tin cậy cao. Có cả loại tantali ướt và tantali rắn (solid tantalum).
• Cách xác định cực âm dương: Trên thân tụ hóa nhôm thường có vạch dấu (thường là dấu trừ “-“) dọc theo phía chân âm, hoặc chân âm ngắn hơn chân dương (đối với tụ mới). Tụ hóa tantali dạng hạt thường có dấu cộng “+” để chỉ cực dương.
• Ứng dụng: Lọc nguồn cung cấp DC, làm phẳng điện áp sau chỉnh lưu, tụ thoát (bypass) ở tần số thấp, tụ liên lạc trong mạch âm thanh, lưu trữ năng lượng trong các bộ nguồn xung (SMPS).

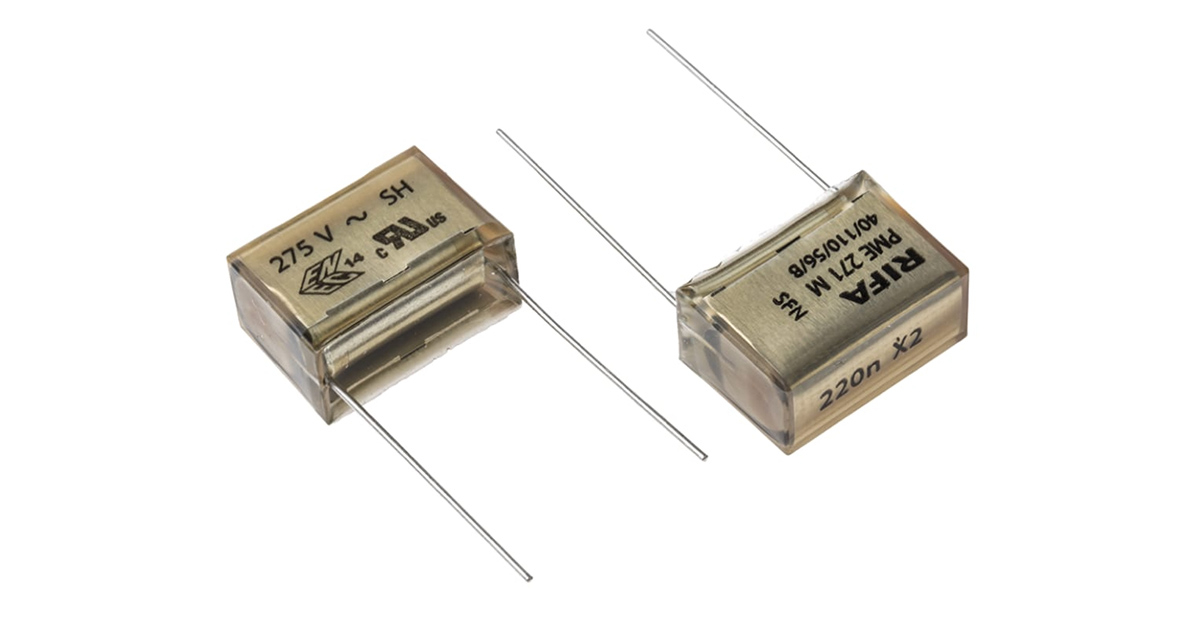

2. Tụ Giấy (Paper Capacitor):

• Đặc điểm: Sử dụng giấy đã được tẩm dầu hoặc sáp làm lớp điện môi, kẹp giữa hai lá kim loại (thường là nhôm hoặc thiếc) rồi cuộn lại. Là loại tụ không phân cực.
• Ưu điểm: Chịu được điện áp cao, hoạt động tốt ở tần số âm thanh.
• Nhược điểm: Kích thước lớn, dễ bị ẩm nếu lớp vỏ không kín, điện dung không ổn định theo thời gian và nhiệt độ. Hiện nay ít được sử dụng trong các thiết kế mới, chủ yếu còn gặp trong các thiết bị cũ hoặc các ứng dụng âm thanh cổ điển.
• Ứng dụng: Lọc nhiễu, mạch định thời, các ứng dụng điện áp cao trong quá khứ.

3. Tụ Mica:

• Đặc điểm: Sử dụng các lá mica mỏng làm điện môi, xen kẽ với các lá kim loại (thường là bạc). Là loại tụ không phân cực.
• Ưu điểm: Rất ổn định về điện dung theo nhiệt độ và thời gian. Tổn hao thấp (ESR thấp). Chịu được điện áp cao. Hoạt động tốt ở tần số cao. Độ chính xác cao.
• Nhược điểm: Giá thành cao, dải điện dung tương đối nhỏ (thường từ vài pF đến vài nF).
• Ứng dụng: Mạch cộng hưởng tần số cao, mạch lọc chính xác, mạch định thời ổn định, các ứng dụng trong thiết bị đo lường và quân sự.

4. Tụ Gốm (Ceramic Capacitor):

• Đặc điểm: Sử dụng vật liệu gốm (ceramic) làm điện môi. Là loại tụ không phân cực. Cực kỳ phổ biến do kích thước nhỏ gọn và giá thành rẻ.
• Ưu điểm: Kích thước nhỏ, giá rẻ, hoạt động tốt ở tần số cao (ESL thấp). Không phân cực. Dải điện dung rộng (từ vài pF đến hàng chục, thậm chí hàng trăm µF đối với loại MLCC – Multi-layer Ceramic Capacitor).
• Nhược điểm: Một số loại tụ gốm (Class 2, Class 3) có điện dung thay đổi nhiều theo nhiệt độ, điện áp DC đặt vào và lão hóa theo thời gian. Có thể bị hiệu ứng áp điện (microphonic effect – phát ra tiếng kêu nhỏ hoặc tạo tín hiệu điện khi bị rung động cơ học).
• Ứng dụng: Tụ bypass và decoupling trong các mạch logic số, mạch cao tần (RF), lọc nhiễu, mạch dao động, mạch liên lạc tín hiệu. Hầu như có mặt trong mọi thiết bị điện tử hiện đại.

5. Tụ Polyester / Tụ Film (Polyester/Film Capacitor):

• Đặc điểm: Sử dụng một lớp film nhựa mỏng (polyester, Mylar, polypropylene, polystyrene, polycarbonate…) làm điện môi, kẹp giữa hai lá kim loại hoặc được phủ một lớp kim loại mỏng (metalized film). Là loại tụ không phân cực.
• Ưu điểm: Độ ổn định tốt hơn tụ hóa. Dòng rò rất thấp. ESR thấp. Chịu được điện áp cao. Tự phục hồi (self-healing) đối với loại metalized film (khi có đánh thủng nhỏ, lớp kim loại xung quanh điểm đánh thủng sẽ bay hơi, cô lập điểm đó và tụ tiếp tục hoạt động).
• Nhược điểm: Kích thước lớn hơn tụ gốm và tụ hóa tantali cùng điện dung. Giá thành cao hơn tụ gốm và tụ hóa nhôm.
• Phân loại nhỏ (theo vật liệu film): Tụ Mylar (Polyester), Tụ Polypropylene (PP), Tụ Polystyrene (PS), Tụ Polycarbonate (PC), mỗi loại có ưu nhược điểm riêng về dải nhiệt độ, tần số làm việc, độ ổn định.
• Ứng dụng: Mạch lọc tín hiệu, mạch định thời, mạch dao động, mạch audio (đặc biệt là tụ PP), mạch snubber (dập xung áp), tụ chạy cho động cơ AC (motor run capacitor), ứng dụng trong nguồn xung (SMPS).

6. Tụ Xoay (Variable Capacitor):

• Đặc điểm: Là loại tụ có thể thay đổi giá trị điện dung bằng cách điều chỉnh cơ học. Cấu tạo thường gồm hai hệ thống bản cực: một hệ thống cố định (stator) và một hệ thống di động (rotor) có thể xoay được. Khi xoay rotor, diện tích phần đối diện giữa hai hệ thống bản cực thay đổi, làm thay đổi điện dung. Lớp điện môi thường là không khí hoặc nhựa mỏng.
• Ưu điểm: Cho phép điều chỉnh điện dung một cách linh hoạt.
• Nhược điểm: Kích thước lớn, dễ bị ảnh hưởng bởi môi trường (bụi, ẩm), giá thành cao, dải điện dung thường nhỏ (vài pF đến vài trăm pF).
• Ứng dụng: Chủ yếu trong các mạch điều hưởng (tuning circuit) của radio, bộ thu phát sóng, thiết bị đo lường tần số. Hiện nay ít phổ biến hơn do sự thay thế bằng các diode biến dung (varicap diode).

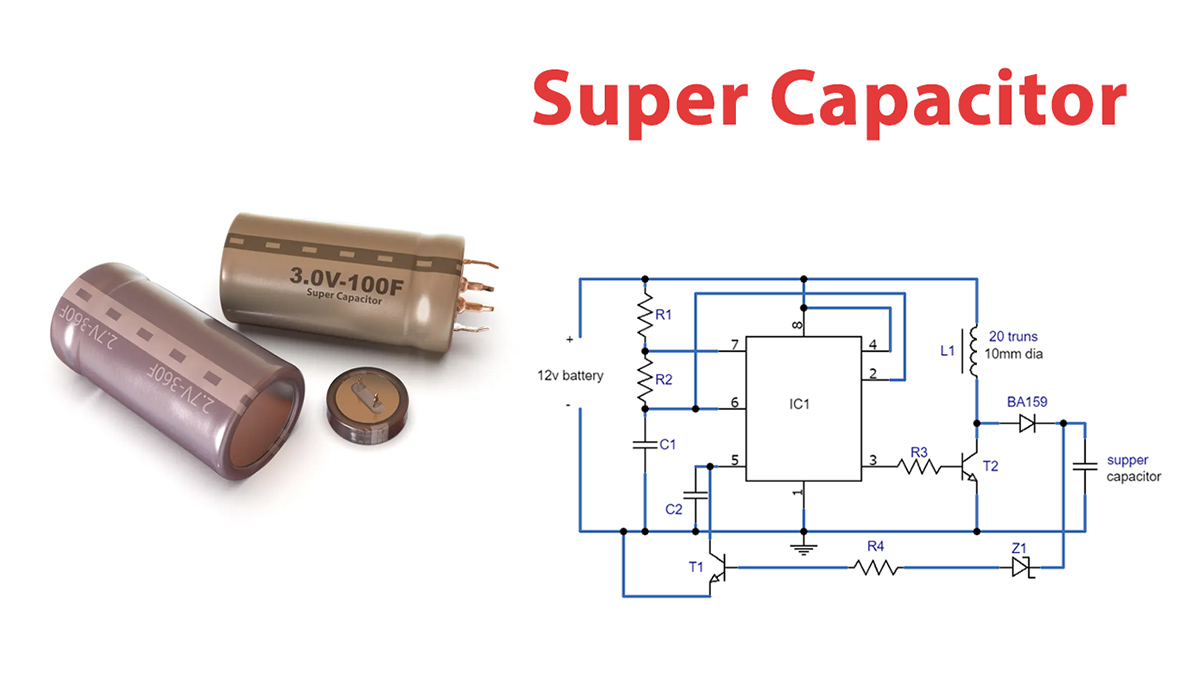

7. Siêu Tụ Điện (Supercapacitor / Ultracapacitor):

• Đặc điểm: Còn gọi là tụ điện lớp kép điện hóa (EDLC – Electrochemical Double-Layer Capacitor). Có cấu tạo đặc biệt giúp đạt được điện dung cực kỳ lớn (từ vài Farad đến hàng nghìn Farad), lớn hơn tụ hóa thông thường hàng nghìn đến hàng triệu lần. Chúng lưu trữ năng lượng bằng cách phân tách tĩnh điện các ion trong dung dịch điện phân tại bề mặt của các điện cực có diện tích bề mặt cực lớn (thường làm từ carbon hoạt tính).
• Ưu điểm: Mật độ năng lượng cao hơn tụ thông thường (nhưng thấp hơn pin). Mật độ công suất rất cao (khả năng nạp/xả nhanh với dòng lớn). Tuổi thọ chu kỳ nạp/xả rất dài (hàng trăm nghìn đến hàng triệu lần). Hoạt động tốt ở dải nhiệt độ rộng.
• Nhược điểm: Điện áp làm việc thấp (thường chỉ 2.5V – 3V mỗi cell, cần mắc nối tiếp để có điện áp cao hơn). Tự xả (self-discharge) tương đối nhanh so với pin. Giá thành còn cao.
• Ứng dụng: Lưu trữ năng lượng ngắn hạn, cung cấp nguồn công suất đỉnh (peak power assist) trong xe hybrid/điện, hệ thống phanh tái tạo, bộ nhớ dự phòng (memory backup), thay thế pin trong một số ứng dụng yêu cầu nạp/xả nhanh và tuổi thọ cao, hệ thống UPS mini, khởi động động cơ trong điều kiện lạnh.

5.2. Phân Loại Theo Kiểu Chân Cắm

Ngoài phân loại theo điện môi, người ta còn phân loại tụ theo cách chúng được gắn lên mạch in (PCB):

• Tụ Chân Xuyên Lỗ (Through-Hole Technology – THT): Có hai chân dài bằng kim loại để cắm xuyên qua các lỗ trên mạch in và hàn ở mặt dưới. Đây là kiểu truyền thống, dễ dàng thao tác bằng tay, thường dùng cho các tụ có kích thước lớn hoặc cần độ bền cơ học cao.
• Tụ Dán Bề Mặt (Surface Mount Technology – SMT / Surface Mount Device – SMD): Không có chân cắm dài, thay vào đó là các đầu nối kim loại nhỏ ở hai đầu hoặc dưới đáy để hàn trực tiếp lên bề mặt các đường mạch trên PCB. Kích thước rất nhỏ gọn, phù hợp cho sản xuất tự động hàng loạt với mật độ linh kiện cao. Hầu hết các tụ gốm, tụ hóa tantali và một số tụ hóa nhôm, tụ film hiện nay đều có phiên bản SMD.

6. Vai Trò Và Ứng Dụng Của Tụ Điện

Tụ điện, với khả năng tích trữ và giải phóng năng lượng điện một cách linh hoạt, đóng vai trò then chốt trong vô vàn ứng dụng, từ các vi mạch điện tử nhỏ bé đến các hệ thống điện công nghiệp quy mô lớn.

Hiểu rõ vai trò của tụ điện và các ứng dụng của tụ điện không chỉ giúp chúng ta thấy được tầm quan trọng của linh kiện này mà còn mở ra những cơ hội để tối ưu hóa hiệu suất, tiết kiệm năng lượng và nâng cao độ tin cậy cho các thiết bị và hệ thống.

6.1. Lọc Nguồn

Đây là một trong những ứng dụng phổ biến và quan trọng nhất của tụ điện, đặc biệt là tụ hóa và tụ gốm.

• Làm Phẳng Điện Áp DC: Trong các bộ nguồn, điện áp xoay chiều (AC) từ lưới điện thường được chỉnh lưu thành điện áp một chiều (DC) nhấp nhô. Tụ điện (thường là tụ hóa có điện dung lớn) được mắc song song với tải để “san phẳng” sự nhấp nhô này. Tụ sẽ nạp năng lượng khi điện áp chỉnh lưu tăng lên và phóng năng lượng ra nuôi tải khi điện áp chỉnh lưu giảm xuống, tạo ra một điện áp DC ổn định hơn nhiều. Điện dung càng lớn, khả năng lọc càng tốt.

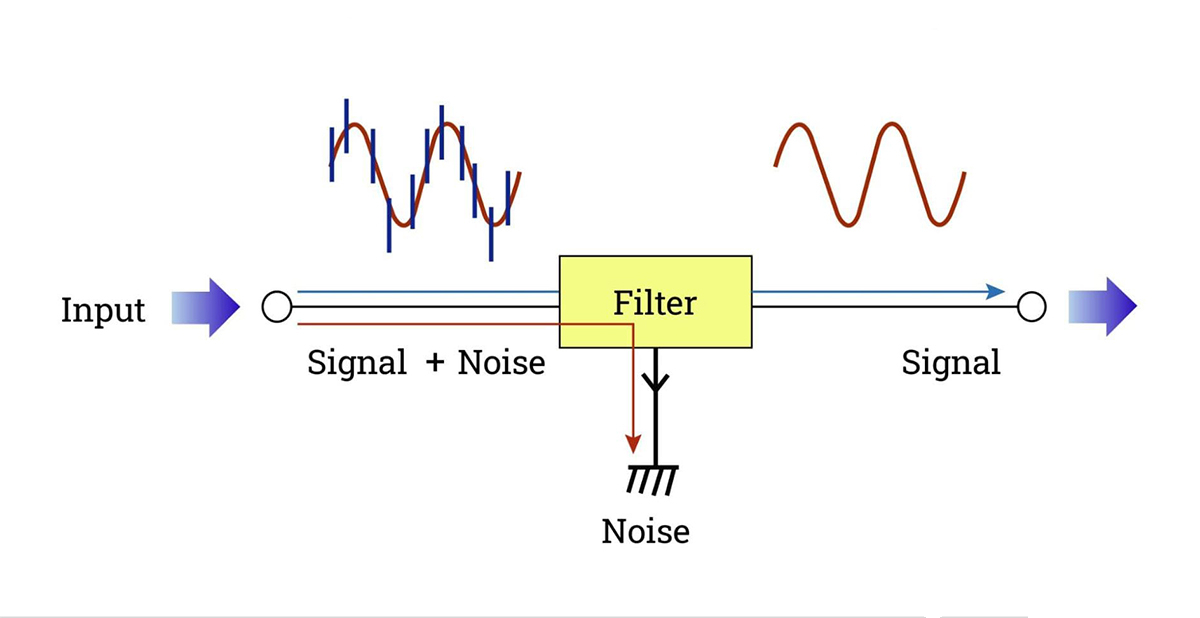

• Lọc Nhiễu Cao Tần (Bypass/Decoupling): Các mạch điện tử, đặc biệt là mạch số và mạch RF, rất nhạy cảm với nhiễu điện từ (EMI) và nhiễu do chính hoạt động chuyển mạch của các linh kiện tạo ra. Các tụ điện nhỏ (thường là tụ gốm hoặc tantali) được đặt gần chân nguồn của các IC (gọi là tụ bypass hoặc decoupling) để tạo một đường dẫn có trở kháng thấp cho các dòng nhiễu cao tần xuống mass (GND), ngăn chặn nhiễu lan truyền và đảm bảo IC hoạt động ổn định.
• Lợi ích: Cung cấp nguồn điện DC sạch, ổn định cho các mạch điện tử, giảm nhiễu, tăng độ tin cậy và hiệu suất hoạt động của thiết bị.

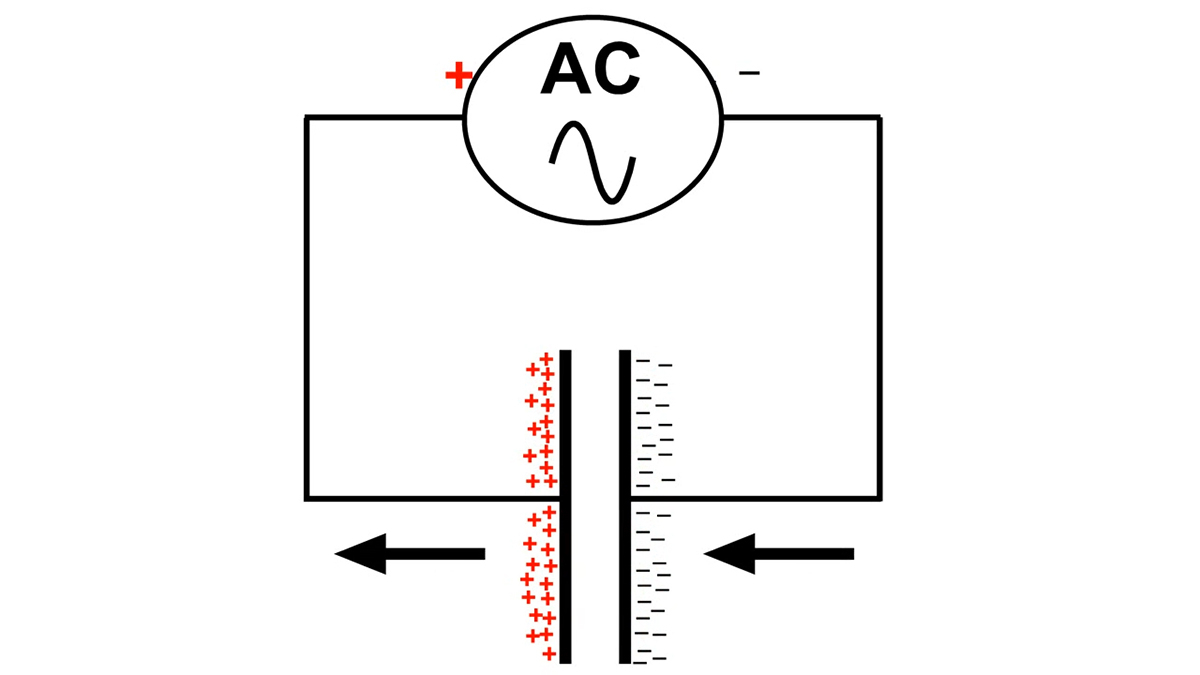

6.2. Truyền Dẫn Tín Hiệu AC, Ngăn Chặn DC

Tụ điện có khả năng chặn dòng điện một chiều nhưng lại cho dòng điện xoay chiều đi qua (do dung kháng Xc). Tính chất này được ứng dụng rộng rãi:

• Tụ Liên Lạc (Coupling Capacitor): Dùng để nối tín hiệu xoay chiều (ví dụ: tín hiệu âm thanh, tín hiệu RF) giữa các tầng khuếch đại hoặc các khối mạch khác nhau mà không làm ảnh hưởng đến điểm phân cực DC (điện áp một chiều tĩnh) của từng tầng. Tụ hoạt động như một bộ lọc thông cao, chỉ cho các thành phần tần số xoay chiều đi qua.
• Tụ Thoát Mass Tín Hiệu AC (Bypass Capacitor – khác với bypass nguồn): Đôi khi, một điện trở trong mạch phân cực DC cần được “nối tắt” đối với tín hiệu AC để tăng độ lợi hoặc thay đổi đáp ứng tần số. Một tụ điện được mắc song song với điện trở đó sẽ tạo đường dẫn có trở kháng thấp cho tín hiệu AC xuống mass hoặc điểm tham chiếu khác, trong khi vẫn duy trì tác dụng của điện trở đối với dòng DC.
• Lợi ích: Cho phép ghép nối các tầng mạch một cách linh hoạt, loại bỏ thành phần DC không mong muốn khỏi đường tín hiệu, định hình đáp ứng tần số của mạch.

6.3. Khởi Động Và Vận Hành Động Cơ Điện

Nhiều loại động cơ điện xoay chiều một pha (single-phase AC motor), vốn rất phổ biến trong các thiết bị gia dụng (quạt điện, máy bơm nước, điều hòa, tủ lạnh) và công nghiệp nhẹ, cần đến tụ điện để hoạt động:

• Tụ Khởi Động (Start Capacitor): Động cơ một pha không tự tạo ra được mô-men xoắn khởi động. Tụ khởi động được mắc nối tiếp với cuộn dây phụ (cuộn đề) để tạo ra sự lệch pha giữa dòng điện trong cuộn dây chính và cuộn dây phụ, tạo ra một từ trường quay giúp rotor bắt đầu quay. Tụ khởi động thường có điện dung lớn và chỉ hoạt động trong giây lát khi động cơ khởi động, sau đó được ngắt ra bởi một công tắc ly tâm hoặc relay. Việc chọn đúng cách chọn tụ điện cho motor 1 pha là rất quan trọng để đảm bảo động cơ khởi động mạnh mẽ.
• Tụ Chạy (Run Capacitor): Một số động cơ sử dụng tụ chạy (thường là tụ film loại non-polarized) mắc nối tiếp với cuộn dây phụ và hoạt động liên tục trong suốt quá trình động cơ chạy. Tụ chạy giúp cải thiện mô-men xoắn, tăng hiệu suất và giảm tiếng ồn của động cơ. Tụ chạy thường có điện dung nhỏ hơn tụ khởi động nhưng phải chịu được hoạt động liên tục. Các loại tụ quạt, tụ máy bơm nước, tụ điều hòa thường là tụ chạy hoặc kết hợp cả hai.
• Lợi ích: Giúp động cơ 1 pha khởi động được, cải thiện hiệu suất và mô-men xoắn, hoạt động êm ái hơn. Việc thay thế tụ điện hỏng là một trong những sửa chữa phổ biến nhất cho các loại động cơ này.

6.4. Bù Công Suất Phản Kháng

Trong các hệ thống điện công nghiệp sử dụng nhiều tải cảm (động cơ, máy biến áp, đèn phóng điện), dòng điện thường bị trễ pha so với điện áp, gây ra công suất phản kháng (reactive power). Công suất phản kháng không sinh công hữu ích nhưng vẫn gây tổn thất trên đường dây và máy biến áp, làm giảm hiệu suất truyền tải điện và tăng chi phí tiền điện (do các công ty điện lực thường phạt các doanh nghiệp có hệ số công suất cosφ thấp).

• Vai trò của Tụ Bù: Tụ điện có đặc tính làm dòng điện vượt trước điện áp. Bằng cách lắp đặt các tụ bù điện 1 pha hoặc tụ bù điện 3 pha song song với tải, chúng ta có thể bù lại lượng công suất phản kháng do tải cảm gây ra, kéo dòng điện về gần pha hơn với điện áp. Điều này làm tăng hệ số công suất (cosφ) của hệ thống lên gần bằng 1.
• Lợi ích: Giảm tổn thất điện năng, giảm chi phí tiền điện, tăng khả năng truyền tải, ổn định điện áp.
• Hệ thống tủ điện tụ bù: Trong công nghiệp, các tủ điện tụ bù thường được lắp đặt, chứa các bộ tụ điện và các thiết bị đóng cắt (contactor), bộ điều khiển tự động để đóng/ngắt các cấp tụ phù hợp với sự thay đổi của tải, duy trì cosφ ở mức mong muốn. Đây là giải pháp tụ bù tiết kiệm điện hiệu quả cho các nhà máy, xí nghiệp.

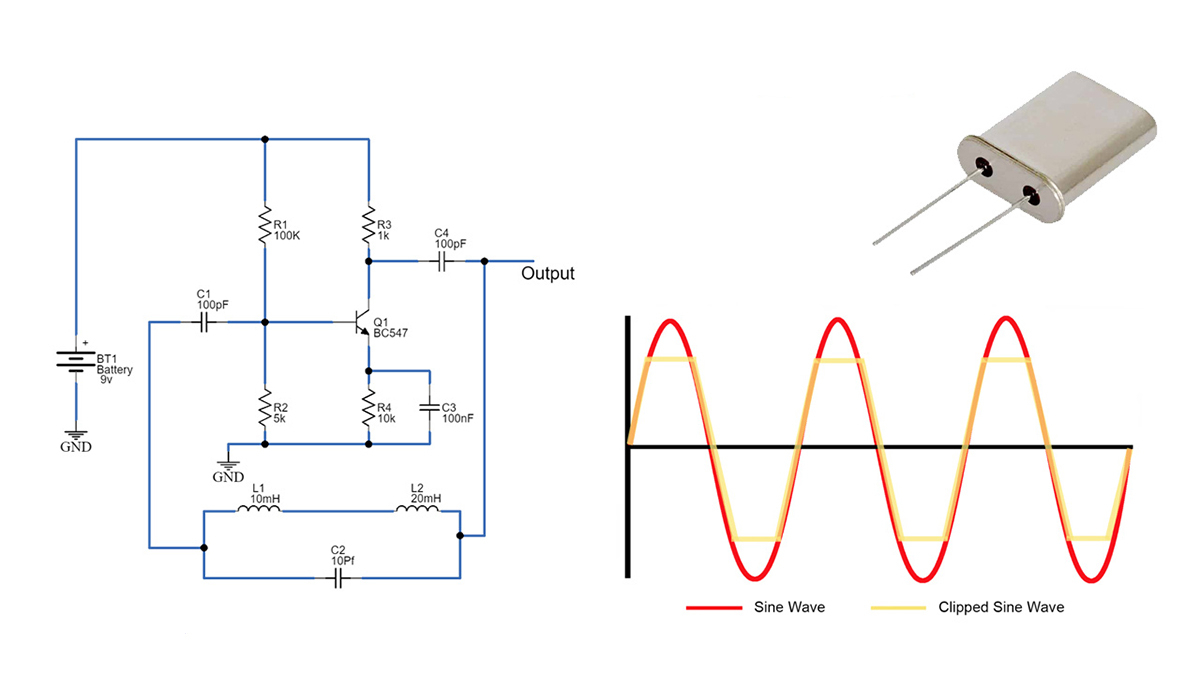

6.5. Mạch Tạo Dao Động

Tụ điện kết hợp với các linh kiện khác như cuộn cảm (L) hoặc điện trở (R) để tạo thành các mạch cộng hưởng hoặc mạch lọc có khả năng tạo ra tín hiệu dao động ở một tần số nhất định.

• Mạch LC: Tụ điện (C) và cuộn cảm (L) mắc song song hoặc nối tiếp tạo thành mạch cộng hưởng, có khả năng dao động ở tần số f = 1 / (2π√(LC)). Mạch LC là nền tảng của các bộ tạo dao động trong máy phát tín hiệu, bộ thu phát sóng radio, RF.
• Mạch RC: Tụ điện (C) và điện trở (R) được sử dụng trong các mạch tạo dao động kiểu dịch pha (phase-shift oscillator) hoặc mạch đa hài (multivibrator) để tạo ra các xung vuông hoặc tín hiệu dao động ở tần số thấp hơn.
• Lợi ích: Tạo ra các tín hiệu đồng hồ (clock signal) cho vi xử lý, vi điều khiển; tạo sóng mang trong truyền thông; tạo âm thanh trong các mạch âm tần.

6.6. Lưu Trữ Năng Lượng Tạm Thời

Ngoài vai trò lọc nguồn, tụ điện, đặc biệt là siêu tụ điện, có thể được dùng để lưu trữ một lượng năng lượng đáng kể và phóng ra nhanh chóng khi cần.

• Ứng dụng: Cung cấp năng lượng dự phòng ngắn hạn cho bộ nhớ SRAM hoặc đồng hồ thời gian thực (RTC) khi mất nguồn chính; cung cấp công suất đỉnh cho các hệ thống yêu cầu dòng lớn tức thời (như trong phanh tái tạo của xe điện, hỗ trợ khởi động động cơ); ổn định điện áp trong các hệ thống năng lượng tái tạo có nguồn không ổn định.
• Lợi ích: Khả năng nạp/xả cực nhanh, tuổi thọ chu kỳ cao, hiệu suất cao.

6.7. Các Ứng Dụng Khác

• Mạch Định Thời (Timing Circuits): Thời gian nạp/xả của tụ qua một điện trở có thể được dùng để tạo ra độ trễ thời gian chính xác (ví dụ: trong IC 555).
• Mạch Nhân Áp (Voltage Multiplier): Kết hợp tụ điện và diode để tạo ra điện áp DC cao hơn nhiều lần so với điện áp vào ban đầu.
• Mạch Snubber: Mắc song song với các tiếp điểm đóng cắt (relay, contactor, thyristor) hoặc qua các cuộn cảm để dập các xung điện áp cao và nhiễu tần số cao sinh ra trong quá trình chuyển mạch, bảo vệ linh kiện và giảm nhiễu điện từ.
• Trong Bếp Từ: Tụ điện là thành phần quan trọng trong mạch cộng hưởng tạo ra từ trường tần số cao để đun nóng nồi.
• Trong Máy Phát Điện: Tụ điện có thể được dùng để kích từ ban đầu hoặc để điều chỉnh điện áp đầu ra.

Qua những ứng dụng đa dạng này, có thể thấy công dụng của tụ điện là vô cùng to lớn và không thể thay thế trong kỹ thuật điện và điện tử hiện đại. Việc lựa chọn đúng loại tụ, đúng thông số và từ nhà cung cấp uy tín như thanhthienphu.vn là yếu tố then chốt để đảm bảo các hệ thống và thiết bị của bạn hoạt động với hiệu suất cao nhất, ổn định và bền bỉ, góp phần giải quyết những khó khăn về hiệu suất làm việc, chi phí vận hành và an toàn mà nhiều doanh nghiệp đang đối mặt.

7. Khắc Phục Sự Cố Thường Gặp & Bảo Trì Tụ Điện Hiệu Quả

Mặc dù là linh kiện thụ động, tụ điện vẫn có thể bị hỏng hóc sau một thời gian sử dụng hoặc do các yếu tố như quá áp, quá nhiệt, hoặc lỗi sản xuất. Việc nhận biết sớm các dấu hiệu tụ điện hỏng và biết cách kiểm tra tụ điện còn tốt không là kỹ năng thiết yếu đối với kỹ sư và kỹ thuật viên điện, giúp ngăn ngừa các sự cố nghiêm trọng hơn cho thiết bị và hệ thống, đồng thời giảm thiểu thời gian ngừng hoạt động và chi phí sửa chữa. Thanhthienphu.vn chia sẻ những kinh nghiệm thực tế giúp bạn quản lý và bảo trì tụ điện một cách hiệu quả.

7.1. Dấu Hiệu Nhận Biết Tụ Điện Bị Hỏng

Tụ điện hỏng có thể biểu hiện qua nhiều dấu hiệu khác nhau, cả về mặt vật lý lẫn hoạt động của mạch:

Biến Dạng Vật Lý (Thường gặp ở tụ hóa nhôm):

• Phồng (Bulging): Phần đỉnh hoặc đáy của tụ bị phồng lên. Đây là dấu hiệu rõ ràng nhất của việc áp suất bên trong tụ tăng cao, thường do quá nhiệt hoặc quá áp làm dung dịch điện phân sôi hoặc tạo khí. Tụ điện bị phồng cần được thay thế ngay lập tức.
• Nổ (Explosion): Trường hợp nghiêm trọng hơn của phồng, áp suất tăng quá mức làm vỏ tụ bị nứt vỡ hoặc nổ tung, thường kèm theo tiếng nổ nhỏ và có thể bắn dung dịch điện phân ra ngoài.
• Chảy Dịch (Leaking): Dung dịch điện phân bị rò rỉ ra ngoài qua đáy tụ hoặc các vết nứt. Dung dịch này thường có màu nâu hoặc vàng, có thể ăn mòn mạch in và các linh kiện xung quanh.

Thay Đổi Thông Số Điện:

• Giảm Điện Dung (Loss of Capacitance): Tụ mất dần khả năng tích điện so với giá trị danh định. Điều này làm giảm hiệu quả lọc nguồn, thay đổi tần số dao động, hoặc khiến động cơ không khởi động được hoặc chạy yếu.
• Tăng Điện Trở Nối Tiếp Tương Đương (Increased ESR): Tụ trở nên “nóng” hơn khi hoạt động, hiệu quả lọc giảm đáng kể, đặc biệt ở tần số cao hoặc khi có dòng gợn lớn. Đây là nguyên nhân hỏng hóc phổ biến ở các bộ nguồn xung.
• Chập (Short Circuit): Lớp điện môi bị đánh thủng hoàn toàn, làm hai bản cực nối tắt với nhau. Tụ điện trở thành một dây dẫn có điện trở thấp, gây ngắn mạch trong mạch điện, có thể làm cháy cầu chì, hỏng nguồn cấp hoặc các linh kiện khác.
• Đứt Mạch (Open Circuit): Mối nối bên trong tụ bị đứt (ví dụ: chân nối với bản cực), làm tụ mất hoàn toàn khả năng dẫn điện đối với cả dòng AC. Tụ trở thành một mạch hở.

Ảnh Hưởng Đến Hoạt Động Của Thiết Bị:

• Thiết bị không khởi động được hoặc khởi động chập chờn.
• Hoạt động không ổn định, tự khởi động lại.
• Nguồn ra bị nhiễu, có tiếng ù hoặc rè (trong thiết bị âm thanh).
• Động cơ (quạt, bơm) quay yếu, không đạt tốc độ, hoặc không khởi động được.
• Màn hình hiển thị bị sọc, nhấp nháy, hoặc tối mờ (do nguồn cấp không ổn định).

Cách nhận biết tụ điện bị hỏng sớm nhất thường là thông qua quan sát vật lý và theo dõi các biểu hiện bất thường của thiết bị.

7.2. Cách Kiểm Tra Tụ Điện Còn Tốt Không

Khi nghi ngờ tụ điện bị lỗi, bạn có thể sử dụng các phương pháp sau để kiểm tra:

Quan Sát Bằng Mắt Thường: Kiểm tra kỹ các dấu hiệu biến dạng vật lý như phồng, nổ, chảy dịch, cháy xém. Nếu có bất kỳ dấu hiệu nào, tụ đó chắc chắn đã hỏng và cần thay thế.

Sử Dụng Đồng Hồ Vạn Năng (VOM – Volt-Ohm-Milliammeter): Đây là công cụ phổ biến và hữu ích để kiểm tra sơ bộ tụ điện, đặc biệt là kiểm tra chập hoặc đứt mạch.

Bước 1: Xả tụ điện! Cảnh báo an toàn: Trước khi đo bất kỳ tụ điện nào, đặc biệt là tụ có điện dung lớn hoặc làm việc ở điện áp cao, bạn phải xả hết điện tích còn lưu trong tụ bằng cách nối tắt hai chân tụ qua một điện trở công suất lớn (ví dụ: vài kΩ, 5W) trong vài giây. Tuyệt đối không dùng vật kim loại nối tắt trực tiếp vì dòng phóng lớn có thể gây hồ quang, làm hỏng tụ hoặc gây nguy hiểm. Cách xả tụ điện an toàn là rất quan trọng.

Bước 2: Tháo tụ ra khỏi mạch (khuyến nghị): Để có kết quả đo chính xác nhất và tránh ảnh hưởng từ các linh kiện khác trong mạch, nên tháo ít nhất một chân tụ ra khỏi mạch in.

Bước 3: Chọn thang đo:

• Kiểm tra chập/thông mạch: Chuyển VOM sang thang đo điện trở (Ω), chọn thang đo cao (ví dụ: x1kΩ hoặc x10kΩ đối với đồng hồ kim; thang đo diode hoặc Ω đối với đồng hồ số).
• Kiểm tra nạp/xả (chỉ hiệu quả với tụ hóa dung lượng lớn trên đồng hồ kim): Chọn thang đo điện trở cao (x1kΩ hoặc x10kΩ).
• Đo điện dung (nếu VOM có chức năng): Chuyển sang thang đo điện dung (F, µF, nF).

Bước 4: Tiến hành đo:

Đo điện trở (kiểm tra chập/đứt):

• Đối với tụ không phân cực (gốm, film, mica): Đặt que đo vào hai chân tụ. Đồng hồ phải chỉ giá trị điện trở vô cùng lớn (kim không lên đối với đồng hồ kim, hiển thị OL hoặc giá trị rất lớn đối với đồng hồ số). Nếu đồng hồ chỉ điện trở thấp hoặc bằng 0, tụ đã bị chập.
• Đối với tụ phân cực (hóa nhôm, tantali): Cách đo tụ điện bằng đồng hồ vạn năng kim: Đặt que đen (-) vào cực dương (+) của tụ, que đỏ (+) vào cực âm (-) của tụ (do que đen của đồng hồ kim ở thang Ω thường có điện áp dương). Kim đồng hồ sẽ vọt lên một đoạn (tụ nạp điện) rồi từ từ lùi về vị trí vô cùng (tụ nạp đầy và cách điện). Mức độ kim vọt lên và lùi về phụ thuộc vào điện dung và thang đo. Nếu kim không lên, tụ bị đứt. Nếu kim lên và giữ ở giá trị 0 Ω hoặc rất thấp, tụ bị chập. Nếu kim lên và không lùi về vô cùng (giữ ở một giá trị điện trở nhất định), tụ bị rò rỉ. Cách đo tụ điện bằng đồng hồ điện tử (số): Chọn thang đo điện trở cao hoặc thang đo diode. Đặt que đo vào hai chân tụ. Đồng hồ có thể hiển thị giá trị điện trở tăng dần rồi lên OL (Over Limit – vô cùng) khi tụ nạp. Nếu hiển thị 0 hoặc giá trị thấp, tụ bị chập. Nếu hiển thị OL ngay lập tức, có thể tụ bị đứt hoặc điện dung quá nhỏ để VOM nhận biết. Lưu ý cực tính que đo của đồng hồ số (que đỏ là dương, que đen là âm).

Đo điện dung: Nếu VOM có chức năng đo điện dung, chọn thang đo phù hợp và đặt que đo vào hai chân tụ (đúng cực tính nếu là tụ phân cực). So sánh giá trị đo được với giá trị ghi trên tụ. Nếu giá trị đo được nằm ngoài khoảng dung sai cho phép (ví dụ: thấp hơn nhiều so với giá trị danh định), tụ đã bị hỏng (giảm điện dung).

Cách đo tụ điện dán (SMD): Tương tự như tụ chân cắm, nhưng cần đầu dò nhọn và cẩn thận để tiếp xúc tốt với hai đầu cực của tụ SMD.

Cách đo tụ điện quạt: Tụ quạt thường là tụ không phân cực (tụ film). Dùng VOM thang đo điện dung để kiểm tra giá trị. Nếu không có thang đo điện dung, có thể kiểm tra sơ bộ bằng thang Ω xem có bị chập hay đứt không. Dấu hiệu tụ quạt hỏng thường là quạt không khởi động được hoặc quay rất yếu.

Sử Dụng Máy Đo LCR Chuyên Dụng (LCR Meter):

Đây là phương pháp chính xác nhất để kiểm tra tụ điện. Máy LCR có thể đo được điện dung (C), hệ số tổn hao (D) hoặc hệ số phẩm chất (Q), và quan trọng là đo được ESR.

Nhiều máy LCR cho phép đo tụ ngay trên mạch (in-circuit testing) mà không cần tháo linh kiện, tiết kiệm thời gian đáng kể.

So sánh các giá trị đo được (đặc biệt là điện dung và ESR) với thông số kỹ thuật trong datasheet của tụ hoặc với giá trị của một tụ mới tương đương để đánh giá tình trạng. ESR tăng cao là dấu hiệu lão hóa hoặc hỏng hóc phổ biến của tụ hóa.

7.3. Nguyên Tắc Thay Thế Tụ Điện

Khi xác định tụ điện đã hỏng, cần tiến hành thay thế. Nguyên tắc thay tụ điện cơ bản là:

An Toàn Là Trên Hết: Luôn ngắt nguồn điện khỏi thiết bị và xả tụ điện trước khi thao tác.

Chọn Tụ Thay Thế Đúng Thông Số:

• Điện Dung (C): Phải bằng giá trị điện dung của tụ cũ. Trong một số trường hợp (ví dụ: lọc nguồn), có thể chọn tụ có điện dung cao hơn một chút, nhưng không nên thấp hơn. Đối với các mạch yêu cầu chính xác (dao động, định thời), phải thay đúng giá trị.
• Điện Áp Làm Việc (WV): Phải bằng hoặc cao hơn điện áp làm việc của tụ cũ. Tuyệt đối không dùng tụ có điện áp thấp hơn.
• Loại Tụ: Nên thay thế bằng tụ cùng loại (ví dụ: tụ hóa thay bằng tụ hóa, tụ film thay bằng tụ film) để đảm bảo đặc tính hoạt động tương đương (ESR, ESL, đáp ứng tần số).
• Phân Cực: Nếu thay tụ phân cực, phải lắp đúng chiều cực âm (-) và cực dương (+). Lắp ngược sẽ gây hỏng tụ và có thể hư hại mạch. Cách xác định cực âm dương của tụ điện mới và vị trí lắp trên mạch là cực kỳ quan trọng.
• Nhiệt Độ Làm Việc: Nên chọn tụ có nhiệt độ làm việc bằng hoặc cao hơn tụ cũ, đặc biệt trong các môi trường nóng hoặc thiết bị tỏa nhiệt nhiều (ví dụ: chọn tụ 105°C thay cho 85°C nếu có thể).
• Kích Thước và Kiểu Chân: Chọn tụ có kích thước vật lý và kiểu chân (xuyên lỗ/SMD) phù hợp với vị trí lắp đặt trên mạch in.

Kỹ Thuật Hàn: Sử dụng mỏ hàn có nhiệt độ phù hợp, thao tác hàn/hút thiếc nhanh chóng, tránh làm nóng linh kiện quá lâu, đặc biệt là các tụ nhạy cảm với nhiệt. Đảm bảo mối hàn chắc chắn, không bị hở hoặc chập chân.

7.4. Lưu Ý Khi Bảo Quản và Sử Dụng

• Bảo quản tụ điện ở nơi khô ráo, thoáng mát, tránh nhiệt độ và độ ẩm cao.
• Không làm rơi hoặc va đập mạnh vào tụ.
• Không vượt quá điện áp và dòng điện định mức của tụ.
• Lưu ý đến tuổi thọ của tụ hóa, đặc biệt trong các thiết bị hoạt động liên tục hoặc ở nhiệt độ cao. Nên có kế hoạch kiểm tra và thay thế định kỳ.

Bằng cách nắm vững các kỹ thuật kiểm tra và nguyên tắc thay thế, bạn có thể tự tin xử lý các sự cố liên quan đến tụ điện, duy trì hoạt động ổn định và kéo dài tuổi thọ cho các thiết bị điện tử và hệ thống điện công nghiệp. Nếu bạn cần hỗ trợ kỹ thuật hoặc tìm mua tụ điện chất lượng cao để thay thế, đừng ngần ngại liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99. Chúng tôi luôn sẵn sàng đồng hành cùng bạn.

8. Tạm kết

Việc lựa chọn và sử dụng tụ điện phù hợp là yếu tố then chốt để xây dựng một hệ thống điện công nghiệp hoạt động hiệu quả, tiết kiệm năng lượng và đảm bảo an toàn tối đa. Đối mặt với những thách thức về thiết bị lạc hậu, chi phí vận hành cao và yêu cầu công nghệ ngày càng khắt khe, việc nâng cấp hệ thống không chỉ là nhu cầu mà còn là bước đi chiến lược để nâng cao năng lực cạnh tranh.

Sở hữu một hệ thống điện hiện đại, đáng tin cậy giờ đây hoàn toàn trong tầm tay bạn. Hãy tưởng tượng về hiệu suất sản xuất được cải thiện rõ rệt, hóa đơn tiền điện giảm xuống và môi trường làm việc an toàn hơn. Đó chính là những lợi ích thiết thực mà giải pháp từ Thanhthienphu.vn mang lại.

Chúng tôi không chỉ cung cấp tụ điện và thiết bị điện tự động chính hãng, chất lượng cao, mà còn mang đến sự tư vấn chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm. Thanhthienphu.vn cam kết đồng hành cùng bạn, biến những khó khăn thành cơ hội, giúp bạn kiến tạo một hệ thống vận hành tối ưu và bền vững.

Liên hệ ngay với chúng tôi để được tư vấn chuyên sâu và nhận những ưu đãi hấp dẫn nhất:

• Hotline 08.12.77.88.99
• Website: thanhthienphu.vn
• Fanpage: https://www.facebook.com/thanhthienphuvn
• Địa Chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
