SNMP là gì? Đây là nền tảng không thể thiếu giúp bạn giám sát và quản lý hiệu quả các thiết bị mạng, từ router, switch đến máy chủ và các thiết bị công nghiệp chuyên dụng khác. Việc hiểu rõ và triển khai giao thức giám sát mạng này mang lại lợi thế vượt trội trong việc đảm bảo sự ổn định, hiệu suất và an toàn cho toàn bộ hạ tầng mạng.
1. SNMP là gì?
SNMP, viết tắt của Simple Network Management Protocol, dịch ra tiếng Việt là Giao thức quản lý mạng đơn giản. Đây là một chuẩn giao thức mạng dùng để theo dõi và điều hành các thiết bị trong mạng.
Giao thức này cho phép các thiết bị như máy chủ, bộ định tuyến, bộ chuyển mạch, tường lửa và nhiều thiết bị khác truyền tải thông tin đến một trạm quản lý (thường là phần mềm hoặc thiết bị chuyên dụng) để cung cấp dữ liệu về tình trạng, hiệu suất và các sự kiện khác diễn ra trong mạng.
SNMP hoạt động theo mô hình quản lý thông tin, cho phép truy cập, thực hiện các thay đổi và thu thập dữ liệu từ các thiết bị trong mạng.
2. Các thành phần cốt lõi của SNMP
Để hiểu rõ hơn cách SNMP hoạt động, chúng ta cần nắm vững các thành phần chính cấu tạo nên kiến trúc của nó:
– SNMP Manager (Trình quản lý SNMP): Đây thường là một máy tính hoặc máy chủ được cài đặt phần mềm quản lý mạng (Network Management System – NMS). SNMP Manager đóng vai trò trung tâm, là nơi quản trị viên gửi đi các yêu cầu truy vấn thông tin (ví dụ: tình trạng hoạt động, mức sử dụng băng thông, nhiệt độ) hoặc yêu cầu thay đổi cấu hình đến các thiết bị mạng. Nó cũng là nơi tiếp nhận các cảnh báo (Traps) được gửi về từ các thiết bị khi có sự kiện bất thường xảy ra.
– SNMP Agent (Tác nhân SNMP): Đây là một phần mềm hoặc module nhỏ chạy trực tiếp trên các thiết bị mạng cần quản lý (Managed Devices) như router, switch, server, máy in, UPS, thiết bị tường lửa, hay thậm chí các thiết bị IoT công nghiệp.
Nhiệm vụ chính của Agent là thu thập thông tin trạng thái, số liệu thống kê từ thiết bị mà nó đang chạy trên đó, sau đó phản hồi lại các yêu cầu từ SNMP Manager. Agent cũng có khả năng chủ động gửi cảnh báo (Trap) đến Manager khi phát hiện các sự kiện được định nghĩa trước (ví dụ: cổng mạng bị ngắt kết nối, nhiệt độ thiết bị quá cao, dung lượng ổ cứng sắp đầy).
– Managed Device (Thiết bị được quản lý): Là bất kỳ thiết bị mạng nào có cài đặt SNMP Agent và có thể được giám sát, quản lý thông qua giao thức SNMP. Danh sách các thiết bị này vô cùng đa dạng, bao gồm hầu hết các thành phần trong hạ tầng mạng và hệ thống IT, cũng như ngày càng nhiều thiết bị trong lĩnh vực công nghiệp và tự động hóa.
– Management Information Base (MIB – Cơ sở thông tin quản lý): MIB có thể được coi là một cuốn từ điển hay một cơ sở dữ liệu có cấu trúc phân cấp dạng cây, chứa đựng tất cả các thông tin mà một thiết bị có thể được quản lý thông qua SNMP. Mỗi thông tin cụ thể (ví dụ: tên hệ thống, số lượng gói tin đi qua một cổng mạng, trạng thái quạt làm mát) được định danh bằng một Object Identifier (OID) duy nhất. MIB định nghĩa cấu trúc và ý nghĩa của các dữ liệu này. Có hai loại MIB chính:
– Object Identifier (OID – Định danh đối tượng): Là một chuỗi số duy nhất, được phân tách bởi các dấu chấm (ví dụ: 1.3.6.1.2.1.1.1.0), dùng để xác định một đối tượng (thông tin) cụ thể trong cấu trúc cây MIB. SNMP Manager sử dụng OID để yêu cầu Agent cung cấp giá trị của một thông tin cụ thể. Việc hiểu và sử dụng OID là rất quan trọng để khai thác dữ liệu từ SNMP.

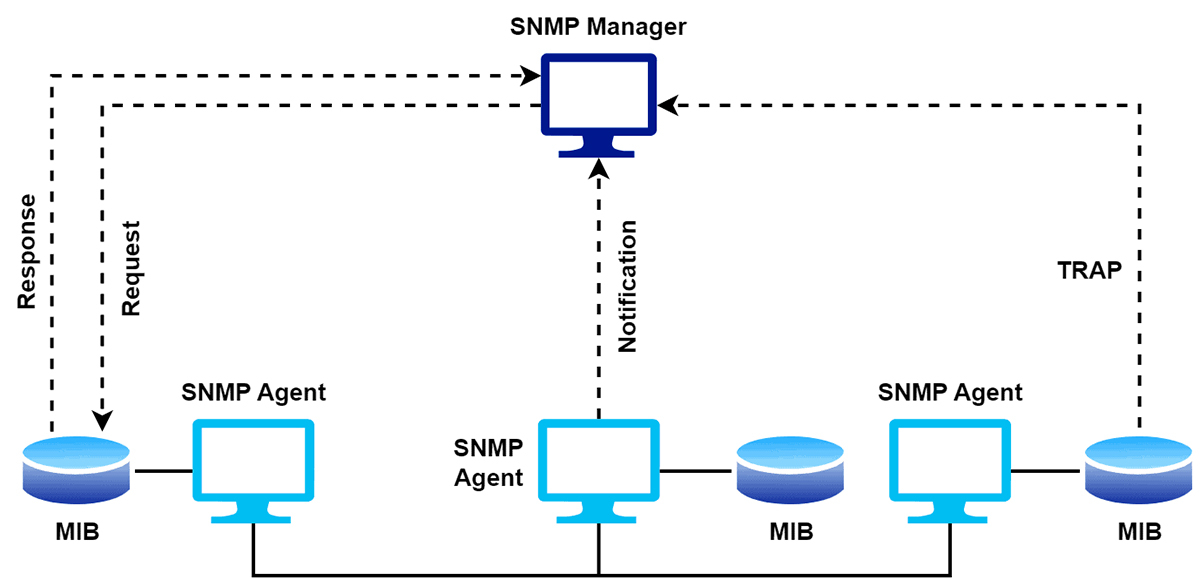

3. Nguyên lý hoạt động của SNMP
Giao tiếp giữa SNMP Manager và SNMP Agent chủ yếu dựa trên việc trao đổi các đơn vị dữ liệu giao thức (Protocol Data Units – PDUs) hay còn gọi là các thông điệp SNMP. Các loại thông điệp cơ bản bao gồm:
– GET: Yêu cầu được gửi từ Manager đến Agent để truy vấn giá trị của một hoặc nhiều OID cụ thể. Ví dụ: Yêu cầu lấy tên hệ thống (OID: .1.3.6.1.2.1.1.5.0).
– GETNEXT: Tương tự GET, nhưng yêu cầu Agent trả về giá trị của OID tiếp theo trong cây MIB so với OID được chỉ định. Thường dùng để duyệt qua một bảng dữ liệu (ví dụ: duyệt qua thông tin các cổng mạng).
– GETBULK (Chỉ có ở SNMPv2c và v3): Một phiên bản tối ưu của GETNEXT, cho phép Manager yêu cầu Agent trả về một khối lượng lớn dữ liệu (nhiều OID) chỉ trong một yêu cầu, giúp giảm tải cho mạng và tăng hiệu quả truy vấn.
– SET: Yêu cầu được gửi từ Manager đến Agent để thay đổi giá trị của một hoặc nhiều OID (nếu OID đó cho phép ghi). Ví dụ: Thay đổi tên liên hệ của hệ thống (OID: .1.3.6.1.2.1.1.4.0). Lưu ý: Chức năng SET cần được sử dụng cẩn trọng và kiểm soát chặt chẽ vì có thể thay đổi cấu hình thiết bị.
– RESPONSE: Thông điệp phản hồi được gửi từ Agent về Manager, chứa kết quả (giá trị OID) của các yêu cầu GET, GETNEXT, GETBULK, SET hoặc thông báo lỗi nếu có.
– TRAP: Thông điệp không đồng bộ được gửi chủ động từ Agent đến Manager để thông báo về một sự kiện quan trọng hoặc bất thường vừa xảy ra trên thiết bị. Ví dụ: Một cổng mạng vừa chuyển sang trạng thái down, thiết bị vừa khởi động lại, ngưỡng nhiệt độ bị vượt quá. TRAP giúp Manager phát hiện sự cố nhanh chóng mà không cần liên tục hỏi (poll) thiết bị.
– INFORM (Chỉ có ở SNMPv2c và v3): Tương tự TRAP, nhưng yêu cầu Manager phải gửi lại một thông điệp xác nhận đã nhận được INFORM. Điều này tăng độ tin cậy so với TRAP (vốn gửi đi và không cần biết Manager có nhận được hay không).
Đối với các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật trong môi trường công nghiệp, việc hiểu rõ bản chất, thành phần và cách thức hoạt động của SNMP là vô cùng cần thiết. Nó không chỉ giúp bạn giám sát hiệu quả các thiết bị mạng IT truyền thống mà còn mở ra khả năng quản lý tập trung các thiết bị điều khiển, cảm biến và hệ thống điện thông minh ngày càng phổ biến trong nhà máy, tòa nhà và các công trình hiện đại.
4. Ứng dụng của SNMP trong công nghiệp và tự động hóa
Các ứng dụng chính của SNMP trong công nghiệp và tự động hóa bao gồm:
– Giám sát hạ tầng mạng công nghiệp bằng cách theo dõi trạng thái, lưu lượng và hiệu suất của các thiết bị mạng như switch, router, firewall, nhằm phát hiện sớm sự cố và đảm bảo tính ổn định của kết nối.
– Quản lý các thiết bị điện thông minh bằng cách giám sát từ xa các thông số quan trọng của UPS, ATS và PDU, giúp đảm bảo nguồn điện cung cấp liên tục và thu thập dữ liệu để tối ưu hóa việc sử dụng năng lượng.
– Giám sát tình trạng phần cứng của các thiết bị điều khiển như PLC và RTU bằng cách thu thập dữ liệu về tải CPU, dung lượng bộ nhớ và trạng thái kết nối mạng, cung cấp một lớp giám sát bổ sung cho hệ thống tự động hóa.
– Quản lý các cảm biến môi trường bằng cách tích hợp và thu thập dữ liệu như nhiệt độ, độ ẩm, rò rỉ nước vào một hệ thống giám sát chung, cho phép gửi cảnh báo tự động khi phát hiện điều kiện bất thường.
– Giám sát hiệu suất máy móc bằng cách thu thập các thông tin vận hành như trạng thái hoạt động, số chu kỳ sản xuất và mã lỗi, cung cấp dữ liệu đầu vào cho việc tính toán hiệu suất tổng thể (OEE) và lập kế hoạch bảo trì.
– Tự động hóa việc cảnh báo và báo cáo bằng cách sử dụng một Hệ thống Quản lý Mạng (NMS) để tổng hợp dữ liệu, tự động gửi thông báo khi phát hiện sự cố thông qua SNMP Traps và tạo các báo cáo hiệu suất hệ thống định kỳ.
5. Lợi ích không thể bỏ qua khi triển khai SNMP hiệu quả
Khi bạn đã hiểu rõ SNMP là gì và những ứng dụng tuyệt vời của nó, đặc biệt trong môi trường công nghiệp đầy thách thức, câu hỏi tiếp theo là: Việc đầu tư thời gian và nguồn lực để triển khai SNMP một cách bài bản mang lại những lợi ích cụ thể nào? Câu trả lời nằm ở những giá trị thiết thực và lâu dài mà giao thức này đem lại, giúp bạn và doanh nghiệp đạt được những bước tiến vượt bậc trong vận hành và quản lý.
Việc áp dụng SNMP hiệu quả không chỉ là một cải tiến kỹ thuật, mà còn là một chiến lược đầu tư thông minh, mang lại lợi tức rõ rệt:
– Nâng cao tầm nhìn và khả năng kiểm soát hệ thống bằng cách cung cấp một cái nhìn toàn cảnh về hạ tầng mạng, cho phép giám sát hàng ngàn thông số từ một trung tâm quản lý duy nhất.
– Giảm thiểu thời gian ngưng trệ (downtime) thông qua việc giám sát liên tục và nhận cảnh báo chủ động (SNMP Traps), giúp phát hiện và xử lý sự cố tiềm ẩn trước khi chúng gây gián đoạn hệ thống.
– Tối ưu hóa hiệu suất mạng và thiết bị bằng cách phân tích các dữ liệu vận hành thu thập được như tải CPU, bộ nhớ và băng thông, từ đó xác định các điểm nghẽn và điều chỉnh cấu hình hệ thống.
– Tiết kiệm chi phí vận hành và bảo trì bằng cách giảm thiểu các sự cố khẩn cấp thông qua giám sát chủ động và cung cấp dữ liệu nền tảng cho việc triển khai chiến lược bảo trì dự đoán.
– Tăng cường an ninh mạng, đặc biệt khi sử dụng phiên bản SNMPv3, nhờ vào các cơ chế xác thực và mã hóa giúp bảo vệ dữ liệu quản lý khỏi các truy cập trái phép và tấn công mạng.
– Hỗ trợ việc ra quyết định dựa trên dữ liệu bằng cách sử dụng các thông tin lịch sử thu thập được để tạo ra các báo cáo khách quan về hiệu suất, mức độ sẵn sàng và xu hướng của hệ thống.
– Đảm bảo khả năng mở rộng và linh hoạt vì SNMP là một giao thức chuẩn hóa được hỗ trợ rộng rãi, cho phép dễ dàng tích hợp thiết bị từ nhiều nhà sản xuất và mở rộng quy mô hệ thống giám sát.
Những lợi ích này không chỉ giải quyết trực tiếp các khó khăn mà các kỹ sư, kỹ thuật viên và nhà quản lý đang đối mặt (hiệu suất thấp, chi phí cao, rủi ro an toàn), mà còn tạo ra một môi trường làm việc chủ động, hiệu quả và đáng tin cậy hơn. Đó là sự an tâm khi biết hệ thống đang vận hành ổn định, là niềm vui khi thấy chi phí được tối ưu và năng suất được nâng cao. Sở hữu một hệ thống giám sát SNMP hiệu quả chính là sở hữu lợi thế cạnh tranh trong kỷ nguyên số.
6. Hướng dẫn chi tiết cấu hình và sử dụng SNMP cơ bản
Việc hiểu lý thuyết về SNMP là quan trọng, nhưng khả năng áp dụng vào thực tế để cấu hình và sử dụng nó mới thực sự tạo ra giá trị. Phần này sẽ cung cấp hướng dẫn từng bước, giúp các kỹ sư và kỹ thuật viên có thể bắt đầu làm việc với SNMP trên các thiết bị phổ biến. Lưu ý rằng các lệnh và giao diện cụ thể có thể khác nhau đôi chút tùy thuộc vào nhà sản xuất và hệ điều hành, nhưng nguyên tắc cơ bản là tương tự.
Bước 1: Kích hoạt SNMP Agent trên thiết bị cần giám sát (Managed Device)
Đây là bước đầu tiên và tiên quyết. Bạn cần truy cập vào giao diện quản lý của thiết bị (thông qua dòng lệnh CLI, giao diện web GUI, hoặc phần mềm cấu hình chuyên dụng) để bật dịch vụ SNMP Agent.
Ví dụ trên Router/Switch Cisco (IOS):
enable
configure terminal
! Bật SNMP Agent và cấu hình community string cho truy cập chỉ đọc (read-only) - SNMPv1/v2c
snmp-server community [Tên_Community_Read_Only] RO
! (Tùy chọn) Cấu hình community string cho truy cập đọc-ghi (read-write) - CẨN TRỌNG!
snmp-server community [Tên_Community_Read_Write] RW
! (Tùy chọn) Giới hạn truy cập SNMP từ IP của máy Manager cụ thể (ACL)
access-list [Số_ACL] permit host [Địa_chỉ_IP_Manager]
snmp-server community [Tên_Community_Read_Only] RO [Số_ACL]
! (Tùy chọn) Cấu hình thông tin liên hệ và vị trí thiết bị
snmp-server contact "Thông tin liên hệ của bạn (Email/SĐT)"
snmp-server location "Vị trí vật lý của thiết bị (VD: Tầng 3, Phòng Server A)"
! Lưu cấu hình
end
write memory
Lưu ý quan trọng: Hãy sử dụng community string phức tạp, khó đoán, không dùng các tên mặc định như public hay private. Luôn ưu tiên giới hạn truy cập bằng ACL (Access Control List).
Ví dụ trên Hệ điều hành Windows Server:
- Mở Server Manager.
- Chọn Manage -> Add Roles and Features.
- Đi qua các bước wizard cho đến phần Features.
- Tìm và chọn SNMP Service (bao gồm cả SNMP WMI Provider nếu cần).
- Hoàn tất việc cài đặt.
- Sau khi cài đặt, mở Services.msc (Run -> services.msc).
- Tìm dịch vụ SNMP Service, nhấp chuột phải -> Properties.
- Chuyển sang tab Agent: Điền thông tin Contact và Location. Chọn các mục dịch vụ cần giám sát (ví dụ: Physical, Applications, Internet, End-to-end).
- Chuyển sang tab Traps: Trong ô Community name, nhập tên community string bạn muốn Agent sử dụng để gửi Trap (ví dụ:
trap_community). Bấm Add to list. Bấm Add trong phần Trap destinations, nhập địa chỉ IP của máy SNMP Manager sẽ nhận Trap. Bấm Add. - Chuyển sang tab Security: Trong phần Accepted community names, bấm Add. Chọn quyền (ví dụ: READ ONLY) và nhập Community name (ví dụ:
Tên_Community_Read_Onlyđã cấu hình trên Manager). Bấm Add. Lặp lại nếu có community Read-Write. Chọn Accept SNMP packets from these hosts. Bấm Add và nhập địa chỉ IP của máy SNMP Manager. Bấm Add. - Bấm Apply và OK. Khởi động lại dịch vụ SNMP Service nếu cần.

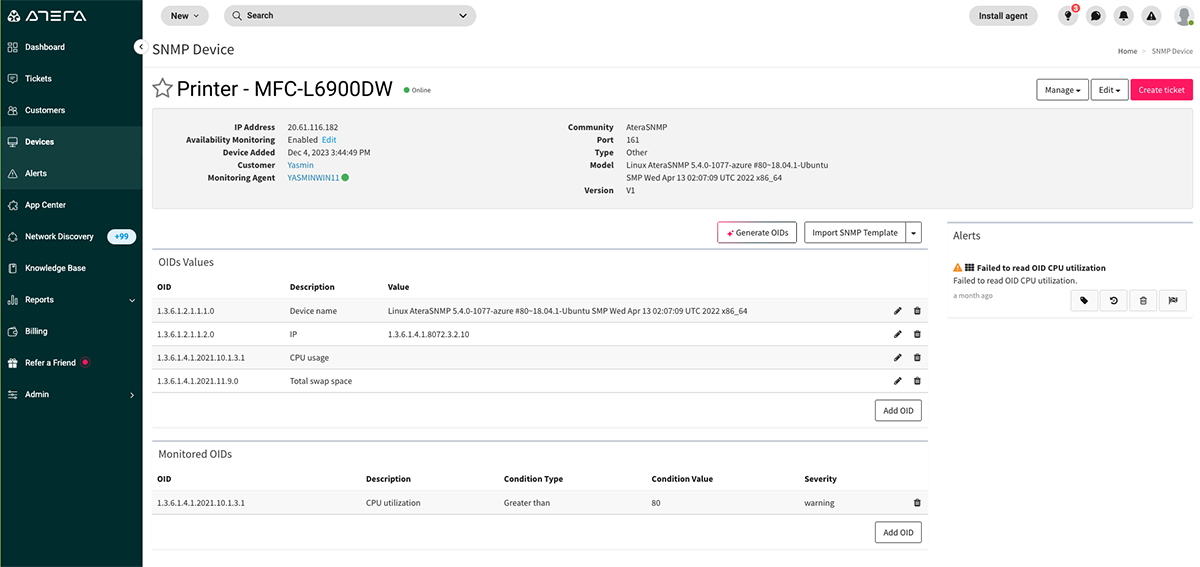

Ví dụ trên Hệ điều hành Linux (Ubuntu/Debian với gói snmpd):
- Cài đặt SNMP Agent:
sudo apt update && sudo apt install snmpd snmp -y - Sao lưu file cấu hình gốc:
sudo cp /etc/snmp/snmpd.conf /etc/snmp/snmpd.conf.orig - Chỉnh sửa file cấu hình:
sudo nano /etc/snmp/snmpd.conf - Tìm và sửa đổi các dòng sau: Đổi
agentAddress udp:127.0.0.1:161thànhagentAddress udp:161,udp6:[::1]:161(để cho phép kết nối từ bên ngoài). - Tạo community string chỉ đọc: Thay đổi hoặc thêm dòng
rocommunity [Tên_Community_Read_Only] [IP_Manager_hoặc_mạng/subnet](Ví dụ:rocommunity MySecureROCommunity 192.168.1.100hoặcrocommunity MySecureROCommunity 192.168.1.0/24). - Lưu file (Ctrl+O, Enter) và thoát (Ctrl+X).
- Khởi động lại dịch vụ SNMP Agent:
sudo systemctl restart snmpd - Kiểm tra trạng thái dịch vụ:
sudo systemctl status snmpd - Đảm bảo tường lửa (ufw) cho phép kết nối UDP trên cổng 161 từ IP Manager:
sudo ufw allow from [IP_Manager] to any port 161 proto udp

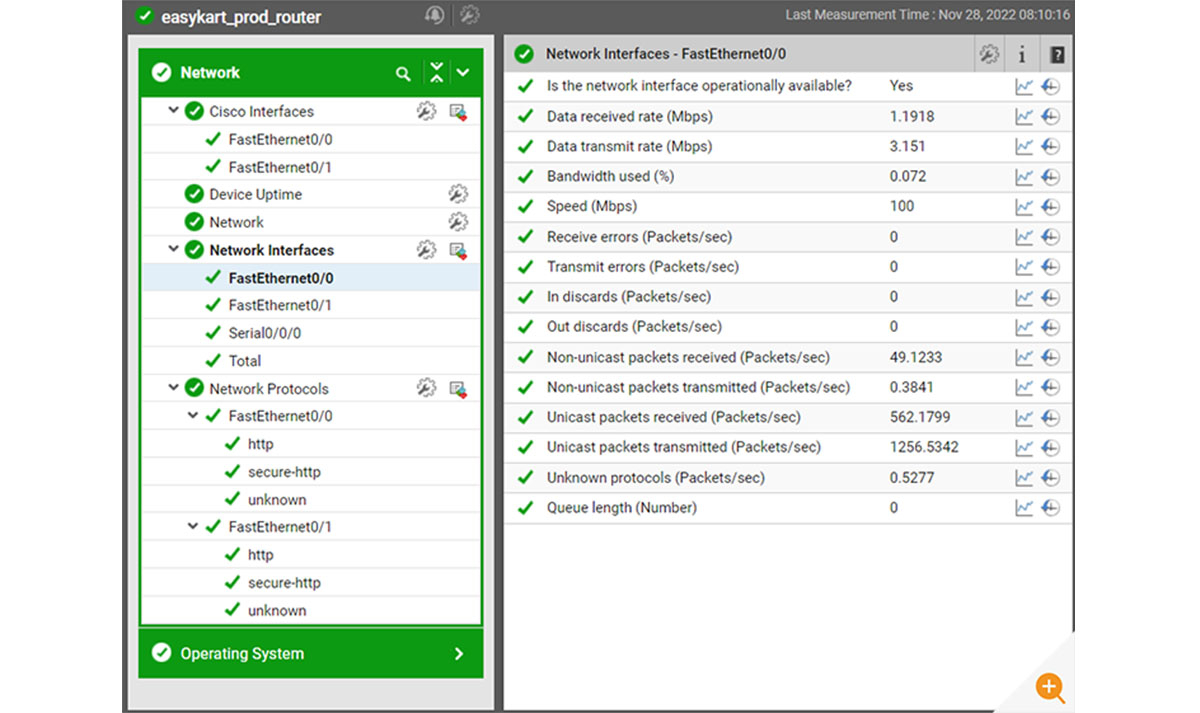

Bước 2: Sử dụng SNMP Manager (NMS) để truy vấn thông tin
Sau khi Agent đã được kích hoạt và cấu hình, bạn cần một SNMP Manager (thường là phần mềm NMS) để bắt đầu giám sát. Có rất nhiều phần mềm NMS, cả miễn phí và trả phí, với các tính năng khác nhau. Một số ví dụ phổ biến:
– Miễn phí/Mã nguồn mở: Zabbix, Nagios Core, LibreNMS, Cacti, PRTG (bản miễn phí giới hạn số lượng sensor).
– Thương mại: SolarWinds Network Performance Monitor, Paessler PRTG (bản trả phí), ManageEngine OpManager, Nagios XI.
Ngoài ra, bạn có thể sử dụng các công cụ dòng lệnh đơn giản (thường đi kèm gói snmp trên Linux hoặc có thể tải về cho Windows) để thực hiện các truy vấn cơ bản:
– snmpget: Lấy giá trị của một OID cụ thể.
# Lấy System Description (Tên hệ thống) từ thiết bị 192.168.1.1 dùng SNMPv2c, community 'MySecureROCommunity'
snmpget -v 2c -c MySecureROCommunity 192.168.1.1 .1.3.6.1.2.1.1.1.0
# OID .1.3.6.1.2.1.1.1.0 tương đương sysDescr.0
– snmpwalk: Đi qua một nhánh của cây MIB, lấy tất cả các OID và giá trị bên dưới nó. Rất hữu ích để khám phá thông tin trên thiết bị.
# Lấy toàn bộ thông tin trong nhánh 'system' (.1.3.6.1.2.1.1)
snmpwalk -v 2c -c MySecureROCommunity 192.168.1.1 .1.3.6.1.2.1.1
# Hoặc lấy toàn bộ MIB-II
snmpwalk -v 2c -c MySecureROCommunity 192.168.1.1 .1.3.6.1.2.1
– snmptrapd: Một công cụ lắng nghe và nhận các thông điệp SNMP Trap/Inform được gửi từ các Agent. Thường chạy như một dịch vụ trên máy Manager. Cần cấu hình để xử lý các trap nhận được (ví dụ: ghi log, gửi email).
Bước 3: Khắc phục sự cố (Troubleshooting) Cơ bản
Khi cấu hình hoặc sử dụng SNMP, bạn có thể gặp một số vấn đề phổ biến:
Timeout (Không nhận được phản hồi):
– Kiểm tra kết nối mạng cơ bản giữa Manager và Agent (ping).
– Kiểm tra xem tường lửa (firewall) trên Agent, Manager hoặc các thiết bị trung gian có chặn cổng UDP 161 (cho Get/Set) hoặc UDP 162 (cho Trap) không.
– Đảm bảo dịch vụ SNMP Agent đang chạy trên thiết bị được quản lý.
– Kiểm tra xem cấu hình Agent có giới hạn truy cập từ IP của Manager không (ACL, cấu hình snmpd.conf, cài đặt Security trong Windows).
Authentication Failure (Lỗi xác thực – thường thấy với v3 hoặc sai community string):
– Kiểm tra kỹ lưỡng Community String (v1/v2c) phải khớp chính xác (phân biệt chữ hoa/thường) giữa Manager và Agent.
– Đối với SNMPv3, kiểm tra tên người dùng (username), giao thức xác thực (AuthProtocol – MD5/SHA), mật khẩu xác thực (AuthPassword), giao thức mã hóa (PrivProtocol – DES/AES), và mật khẩu mã hóa (PrivPassword) phải khớp hoàn toàn.
No Such Object/Instance (Không tìm thấy OID):
– Đảm bảo bạn đang sử dụng đúng OID cho thông tin cần lấy.
– Kiểm tra xem Agent có hỗ trợ OID đó không (đặc biệt với MIB riêng của nhà sản xuất). Sử dụng snmpwalk để khám phá các OID được hỗ trợ.
– Một số OID đại diện cho một bảng dữ liệu (ví dụ: thông tin cổng mạng), bạn cần thêm chỉ số (index) vào cuối OID để lấy giá trị cụ thể (ví dụ: .1.3.6.1.2.1.2.2.1.2.1 để lấy tên của cổng số 1).
Việc thực hành cấu hình và sử dụng các lệnh cơ bản này sẽ giúp bạn làm quen và tự tin hơn khi làm việc với SNMP. Đừng ngần ngại thử nghiệm trên các thiết bị trong môi trường lab hoặc các thiết bị không quan trọng trước khi áp dụng vào hệ thống sản xuất thực tế. Và nếu bạn cần các thiết bị công nghiệp chất lượng cao, hỗ trợ SNMP mạnh mẽ, hãy nhớ đến Thanh Thien Phu – nơi cung cấp giải pháp toàn diện cho nhu cầu của bạn.
