1. Tín hiệu analog là gì? và tín hiệu digital là gì?
Để thực sự làm chủ các hệ thống điện và tự động hóa, việc đầu tiên và quan trọng nhất là phải hiểu rõ ngôn ngữ mà chúng đang giao tiếp. Ngôn ngữ đó chính là tín hiệu, hãy cùng nhau tìm hiểu
1.1 Tín hiệu là gì?
Hãy tưởng tượng tín hiệu giống như một “dấu hiệu” hay một “thông điệp” mà chúng ta có thể nhận biết được qua các giác quan (nhìn, nghe, cảm nhận…). Nó cho chúng ta biết một thông tin gì đó.
Ví dụ đơn giản nè:
-
Ánh sáng đèn: Khi bạn bật công tắc, đèn sáng lên. Cái ánh sáng đó chính là tín hiệu báo cho bạn biết “Đèn đã được bật rồi!”.
-
Âm thanh: Khi bạn nghe tiếng chuông điện thoại reo. Âm thanh đó là tín hiệu báo “Có ai đó đang gọi cho bạn kìa!”. Hay tiếng còi xe ngoài đường là tín hiệu báo “Có xe đang đến, chú ý nhé!”.
Nói tóm lại:
Bất cứ thứ gì bạn có thể nhìn thấy, nghe thấy, hay cảm nhận được và nó mang một ý nghĩa, một thông tin nào đó đến cho bạn, thì đó chính là tín hiệu. Nó giúp chúng ta hiểu được điều gì đang xảy ra xung quanh.
Để thực sự làm chủ các hệ thống điện và tự động hóa, việc đầu tiên và quan trọng nhất là phải hiểu rõ ngôn ngữ mà chúng đang giao tiếp. Ngôn ngữ đó chính là tín hiệu, và hai dạng tín hiệu phổ biến nhất chính là analog và digital.
1.2. Tín hiệu Analog là gì?
Tín hiệu analog, hay còn gọi là tín hiệu tương tự, là dạng tín hiệu mà các đại lượng vật lý (như điện áp, dòng điện, áp suất, nhiệt độ) biến đổi một cách liên tục theo thời gian. Hãy hình dung nó giống như một đường cong mượt mà, không có điểm đứt gãy, phản ánh chính xác sự thay đổi tinh tế của thế giới thực.
Đặc điểm chính:
- Liên tục: Giá trị của tín hiệu có thể nhận bất kỳ giá trị nào trong một khoảng nhất định. Ví dụ, điện áp có thể là 1.1V, 1.15V, 1.155V,… một cách liền mạch.
- Biểu diễn: Thường được biểu diễn dưới dạng sóng, phổ biến nhất là sóng hình sin (sine wave).
- Độ phân giải: Về lý thuyết, tín hiệu analog có độ phân giải vô hạn vì nó có thể biểu diễn vô số giá trị giữa hai điểm bất kỳ.
Ví dụ:
- Âm thanh tự nhiên: Giọng nói con người, tiếng nhạc cụ phát ra là tín hiệu analog. Microphone thu lại những rung động liên tục này và chuyển thành tín hiệu điện analog.
- Đồng hồ kim: Kim giây di chuyển liên tục quanh mặt đồng hồ.
- Nhiệt kế thủy ngân: Cột thủy ngân dâng lên hoặc hạ xuống một cách liên tục theo nhiệt độ môi trường.

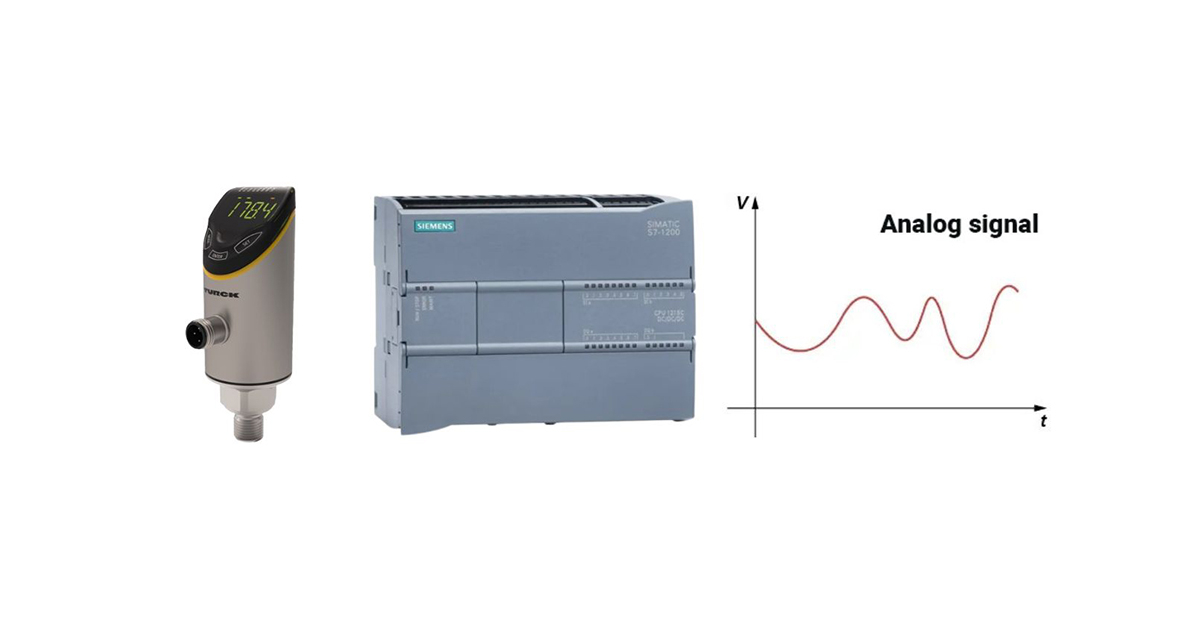

- Tín hiệu từ các cảm biến cũ: Nhiều loại cảm biến đo áp suất, nhiệt độ, lưu lượng thế hệ trước trả về tín hiệu dòng điện (ví dụ 4-20mA) hoặc điện áp (ví dụ 0-10V) thay đổi liên tục tương ứng với đại lượng đo.
- Tín hiệu video analog: Tín hiệu truyền hình cáp kiểu cũ, băng VHS. Tín hiệu video là gì ở dạng analog? Đó là một tập hợp các sóng điện từ liên tục mang thông tin về độ sáng, màu sắc và đồng bộ hóa cho mỗi dòng quét trên màn hình.
Ưu điểm:
- Phản ánh chân thực: Biểu diễn thế giới tự nhiên một cách chính xác và chi tiết hơn trong nhiều trường hợp.
- Đơn giản hóa cho ứng dụng cơ bản: Các mạch xử lý tín hiệu analog đơn giản có thể ít phức tạp và rẻ hơn.
- Băng thông hiệu quả (trong một số trường hợp): Có thể truyền tải lượng lớn thông tin trong một phổ tần số nhất định, mặc dù dễ bị nhiễu hơn.
Nhược điểm:
- Dễ bị nhiễu (Noise): Tín hiệu analog rất nhạy cảm với nhiễu điện từ từ môi trường (động cơ, dây điện, sóng radio…). Nhiễu này cộng vào tín hiệu gốc, làm sai lệch thông tin và khó loại bỏ hoàn toàn. Đây là một trong những khó khăn lớn nhất của kỹ sư khi làm việc với hệ thống analog.
- Suy hao và biến dạng: Khi truyền đi xa hoặc qua nhiều thiết bị xử lý, tín hiệu analog dễ bị suy yếu và méo dạng. Việc khuếch đại lại tín hiệu cũng đồng thời khuếch đại cả nhiễu.
- Khó lưu trữ và sao chép: Việc ghi lại và tạo bản sao tín hiệu analog thường làm giảm chất lượng (ví dụ: sao băng cassette).
- Khó xử lý phức tạp: Thực hiện các phép toán phức tạp, lọc nhiễu tinh vi, hay nén dữ liệu trên tín hiệu analog đòi hỏi các mạch điện tử phức tạp và kém linh hoạt.
1.3. Tín hiệu Digital là gì?
Ngược lại với sự liên tục của analog, tín hiệu digital, hay tín hiệu số, là dạng tín hiệu biến đổi theo các bước rời rạc. Nó chỉ có thể nhận một số lượng hữu hạn các giá trị xác định trước. Trong hầu hết các ứng dụng hiện đại, tín hiệu digital sử dụng hệ nhị phân, chỉ bao gồm hai mức giá trị: 0 và 1 (tương ứng với mức điện áp thấp và cao, ví dụ 0V và 5V).
Đặc điểm chính:
- Rời rạc: Giá trị của tín hiệu chỉ thuộc một tập hợp hữu hạn các mức đã định trước (thường là hai mức: 0 và 1).
- Biểu diễn: Thường được biểu diễn dưới dạng xung vuông (square wave) hoặc chuỗi các bit (0 và 1).
- Độ phân giải: Phụ thuộc vào số lượng bit được sử dụng để biểu diễn mỗi giá trị rời rạc. Càng nhiều bit, độ phân giải càng cao, biểu diễn càng gần với tín hiệu gốc.
Ví dụ phổ biến:
- Máy tính và thiết bị điện tử: Mọi hoạt động bên trong máy tính, điện thoại thông minh, PLC (Programmable Logic Controller) đều dựa trên xử lý tín hiệu digital.
- Đĩa CD, DVD, Blu-ray: Dữ liệu âm thanh, hình ảnh được lưu trữ dưới dạng các điểm lõm (pits) và bề mặt phẳng (lands) đại diện cho bit 0 và 1.
- Đồng hồ điện tử: Hiển thị thời gian bằng các con số nhảy bước.
- Truyền hình kỹ thuật số (DVB-T2): Tín hiệu hình ảnh và âm thanh được mã hóa thành luồng bit digital, cho chất lượng ổn định và khả năng chống nhiễu tốt hơn analog.
- Mạng máy tính (Ethernet, Wi-Fi): Dữ liệu được truyền đi dưới dạng các gói tin (packets) chứa chuỗi bit digital.
- Các cảm biến hiện đại: Cảm biến nhiệt độ, áp suất, tiệm cận… ngày nay thường có giao tiếp digital (như IO-Link, Modbus, Profinet) gửi trực tiếp giá trị số về bộ điều khiển.
Ưu điểm:
- Khả năng chống nhiễu vượt trội: Do chỉ cần phân biệt giữa hai mức điện áp rõ ràng (0 và 1), tín hiệu digital ít bị ảnh hưởng bởi nhiễu hơn nhiều so với analog. Nhiễu nhỏ thường không đủ để làm thay đổi giá trị bit.
- Sao chép và truyền tải hoàn hảo: Dữ liệu digital có thể được sao chép vô số lần mà không làm giảm chất lượng. Việc truyền dữ liệu đi xa cũng có thể được thực hiện với độ tin cậy cao nhờ các cơ chế kiểm tra lỗi và sửa lỗi.
- Dễ dàng lưu trữ và xử lý: Dữ liệu digital có thể được lưu trữ gọn nhẹ trên nhiều loại phương tiện (ổ cứng, thẻ nhớ, đám mây) và dễ dàng xử lý bằng các bộ vi xử lý, máy tính, PLC. Các thuật toán xử lý tín hiệu số (DSP) cho phép thực hiện các phép toán phức tạp, lọc nhiễu hiệu quả, nén dữ liệu, mã hóa bảo mật…
- Linh hoạt và tích hợp: Hệ thống digital dễ dàng tích hợp với nhau, cho phép xây dựng các hệ thống điều khiển và giám sát phức tạp, kết nối mạng và chia sẻ dữ liệu.
- Tái tạo chính xác: Tín hiệu digital có thể được tái tạo lại một cách chính xác tại điểm nhận.
Nhược điểm:
- Lỗi lượng tử hóa (Quantization Error): Do biểu diễn tín hiệu liên tục bằng các giá trị rời rạc, luôn có một sai số nhỏ giữa tín hiệu analog gốc và tín hiệu digital tương ứng. Sai số này có thể giảm bằng cách tăng số bit (độ phân giải).
- Yêu cầu chuyển đổi: Để xử lý tín hiệu từ thế giới thực (vốn là analog), cần có bộ chuyển đổi Analog-to-Digital (ADC). Để điều khiển các thiết bị chấp hành analog (như van tỉ lệ, động cơ), cần bộ chuyển đổi Digital-to-Analog (DAC). Quá trình chuyển đổi này có thể gây trễ và sai số.
- Yêu cầu băng thông lớn hơn (trong một số trường hợp): Để biểu diễn tín hiệu analog với độ trung thực cao, tín hiệu digital có thể yêu cầu băng thông truyền dẫn lớn hơn.
- Phức tạp hơn cho các ứng dụng cực kỳ đơn giản: Đôi khi, việc sử dụng hệ thống digital cho một tác vụ rất đơn giản có thể phức tạp và tốn kém hơn analog.
Việc hiểu rõ bản chất analog và digital là gì cùng ưu nhược điểm của chúng là bước đệm vững chắc để chúng ta đi sâu hơn vào việc so sánh và lựa chọn công nghệ phù hợp cho từng ứng dụng cụ thể trong ngành điện công nghiệp và tự động hóa – lĩnh vực mà thanhthienphu.vn có bề dày kinh nghiệm và chuyên môn sâu sắc.

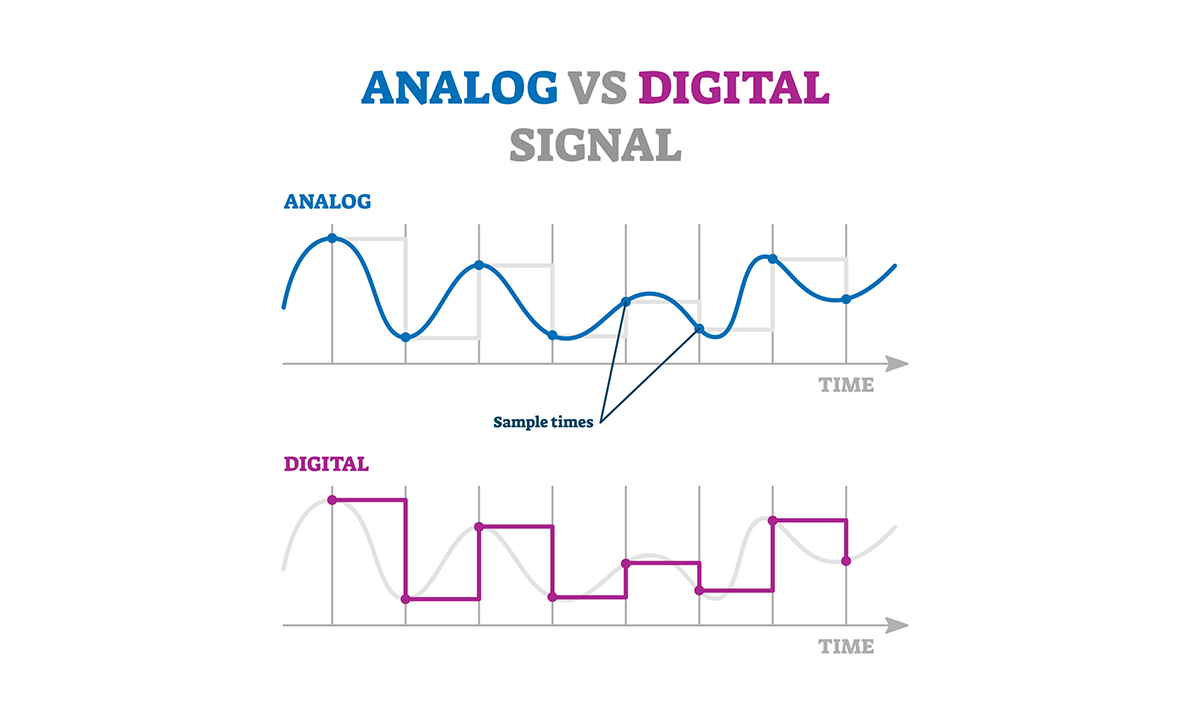

2. So sánh giữa tín hiệu Analog và Digital
Sau khi đã nắm vững định nghĩa cơ bản, câu hỏi quan trọng tiếp theo mà mọi kỹ sư, nhà quản lý kỹ thuật đều quan tâm là: Khi nào nên chọn analog, khi nào nên ưu tiên digital? Lựa chọn này ảnh hưởng trực tiếp đến hiệu suất vận hành, chi phí đầu tư và bảo trì, độ tin cậy của hệ thống, và thậm chí cả sự an toàn trong nhà máy hay công trường. Hãy cùng thanhthienphu.vn phân tích sâu hơn sự khác biệt giữa tín hiệu analog và digital để bạn có cái nhìn toàn diện và đưa ra quyết định sáng suốt nhất.
2.1. Bảng so sánh tổng quan Analog và Digital
Để dễ hình dung, chúng ta có thể tóm tắt những điểm khác biệt cốt lõi qua bảng so sánh sau:
| Tiêu Chí | Tín Hiệu Analog (Tương tự) | Tín Hiệu Digital (Số) |
|---|---|---|
| Bản Chất Tín Hiệu | Liên tục, biến đổi mượt mà | Rời rạc, chỉ nhận các giá trị xác định (0 và 1) |
| Biểu Diễn Dữ Liệu | Sóng (ví dụ: sin, tam giác) | Chuỗi bit (0, 1), xung vuông |
| Khả Năng Chống Nhiễu | Kém, rất nhạy cảm với nhiễu điện từ | Tốt, ít bị ảnh hưởng bởi nhiễu ở mức độ thông thường |
| Sao Chép/Truyền Tải | Chất lượng giảm sau mỗi lần sao chép/truyền | Hoàn hảo, không suy hao chất lượng |
| Xử Lý Tín Hiệu | Khó khăn cho các tác vụ phức tạp | Dễ dàng, linh hoạt với vi xử lý, DSP, PLC |
| Lưu Trữ | Khó khăn, tốn diện tích, dễ suy giảm | Dễ dàng, gọn nhẹ, bền vững (ổ cứng, cloud) |
| Độ Chính Xác | Bị giới hạn bởi nhiễu và chất lượng thiết bị | Có thể đạt độ chính xác rất cao (phụ thuộc số bit) |
| Băng Thông | Có thể hiệu quả hơn cho tín hiệu đơn giản | Thường yêu cầu băng thông lớn hơn cho độ phân giải cao |
| Chi Phí Ban Đầu | Thường thấp hơn cho hệ thống đơn giản | Có thể cao hơn do yêu cầu thiết bị chuyển đổi (ADC/DAC) |
| Độ Phức Tạp | Mạch đơn giản có thể ít phức tạp hơn | Hệ thống có thể phức tạp hơn (phần cứng + phần mềm) |
| Ví Dụ Phổ Biến | Âm thanh tự nhiên, cảm biến cũ (4-20mA) | Máy tính, PLC, CD, mạng Ethernet, cảm biến IO-Link |
2.2. Khi nào nên chọn tín hiệu Analog hoặc Digital?
Đối với tín hiệu Analog:
- Đo lường các đại lượng biến đổi rất nhanh và liên tục: Một số cảm biến chuyên dụng trong phòng thí nghiệm hoặc các ứng dụng RF (tần số vô tuyến) vẫn dựa trên analog để nắm bắt những thay đổi cực nhỏ và nhanh chóng mà không bị giới hạn bởi tốc độ lấy mẫu của ADC.
- Hệ thống cực kỳ đơn giản, chi phí thấp: Đối với một mạch chỉ cần bật/tắt đèn dựa trên cảm biến ánh sáng đơn giản, việc sử dụng hoàn toàn analog có thể tiết kiệm chi phí hơn.
- Giao tiếp với thiết bị chấp hành analog: Nhiều van điều khiển tuyến tính, động cơ servo cũ vẫn yêu cầu tín hiệu điều khiển analog (ví dụ 0-10V hoặc 4-20mA). Trong trường hợp này, tín hiệu digital từ PLC cần được chuyển đổi qua DAC.
- Chất lượng âm thanh Hi-Fi (theo quan điểm của một số người): Dù gây tranh cãi, một số người đam mê âm thanh vẫn cho rằng tín hiệu analog thuần túy (từ đĩa than) mang lại trải nghiệm ấm áp và tự nhiên hơn. Tuy nhiên, trong môi trường công nghiệp ồn ào, ưu điểm này gần như không còn ý nghĩa.
Đối với tín hiệu Digital:
- Độ tin cậy và ổn định: Khả năng chống nhiễu tuyệt vời của tín hiệu digital là yếu tố then chốt trong môi trường công nghiệp khắc nghiệt. Tín hiệu từ cảm biến digital đặt cách xa tủ điều khiển hàng trăm mét vẫn giữ nguyên giá trị, không bị sai lệch do nhiễu điện từ từ động cơ hay biến tần gần đó. Điều này đảm bảo hệ thống hoạt động ổn định, giảm thiểu dừng máy đột ngột – một nỗi ám ảnh với các kỹ sư vận hành.
- Độ chính xác cao: Với số bit đủ lớn, tín hiệu digital có thể biểu diễn giá trị đo lường với độ chính xác cực cao, đáp ứng yêu cầu khắt khe của các quy trình sản xuất hiện đại (ví dụ: ngành dược phẩm, hóa chất, chế biến thực phẩm).
- Khả năng xử lý mạnh mẽ: PLC, máy tính công nghiệp có thể dễ dàng thực hiện các thuật toán điều khiển phức tạp (PID, Fuzzy Logic, AI), phân tích dữ liệu thời gian thực, chẩn đoán lỗi hệ thống, tối ưu hóa quy trình dựa trên dữ liệu digital. Điều này gần như bất khả thi hoặc rất tốn kém với hệ thống analog thuần túy. Bạn có thể dễ dàng lập trình để hệ thống tự động điều chỉnh nhiệt độ lò nung dựa trên nhiều cảm biến, thay vì chỉ dựa vào một tín hiệu analog đơn lẻ dễ bị nhiễu.
- Tích hợp hệ thống dễ dàng: Các giao thức truyền thông digital công nghiệp (Modbus, Profinet, Ethernet/IP, IO-Link) cho phép kết nối hàng trăm, hàng ngàn thiết bị (cảm biến, cơ cấu chấp hành, biến tần, HMI, SCADA) vào một mạng lưới duy nhất. Dữ liệu được chia sẻ thông suốt, cho phép giám sát và điều khiển toàn bộ nhà máy từ một trung tâm. Đây là nền tảng của nhà máy thông minh (Smart Factory) và IIoT (Industrial Internet of Things).
- Lưu trữ và phân tích dữ liệu: Dữ liệu digital dễ dàng được lưu trữ trong cơ sở dữ liệu, phục vụ cho việc phân tích xu hướng, truy xuất nguồn gốc sản phẩm, bảo trì dự đoán (predictive maintenance) – giúp giảm chi phí bảo trì và tăng tuổi thọ thiết bị.
- Giảm chi phí dây dẫn và lắp đặt: Các giao thức như IO-Link cho phép truyền cả tín hiệu điều khiển, tín hiệu đo lường và thông tin chẩn đoán chỉ trên một sợi cáp 3 hoặc 4 lõi tiêu chuẩn, thay vì phải kéo nhiều dây riêng biệt cho từng tín hiệu analog và digital như trước đây. Điều này giúp tiết kiệm đáng kể chi phí vật tư và nhân công lắp đặt, đặc biệt trong các hệ thống lớn.
Chắc chắn rồi, đây là nội dung chỉ riêng cho mục 4. Mạch Analog và Digital được viết lại với giọng văn kỹ thuật, trực tiếp và ít hoa mỹ hơn:
3. Định nghĩa mạch Analog và Digital
Để hiểu cách tín hiệu analog và digital được tạo ra và xử lý, chúng ta cần xem xét nền tảng phần cứng của chúng: mạch analog và digital. Việc phân biệt và hiểu rõ hai loại mạch này là kiến thức cơ bản giúp kỹ sư điện và kỹ thuật viên thiết kế, vận hành và bảo trì các hệ thống điện tử công nghiệp.
3.1. Mạch Analog: Xử lý tín hiệu liên tục
- Định nghĩa: Mạch analog là các mạch điện tử được thiết kế để hoạt động với các tín hiệu analog – các tín hiệu có giá trị điện áp hoặc dòng điện thay đổi liên tục theo thời gian.
- Linh kiện chính: Các thành phần cơ bản bao gồm điện trở (resistors), tụ điện (capacitors), cuộn cảm (inductors). Linh kiện bán dẫn chủ động như tranzistor hoạt động trong vùng khuếch đại tuyến tính và bộ khuếch đại thuật toán (Operational Amplifiers – Op-Amps) đóng vai trò quan trọng trong nhiều ứng dụng.
- Nguyên tắc thiết kế: Mục tiêu chính là xử lý tín hiệu mà vẫn giữ được dạng sóng và thông tin ban đầu một cách trung thực nhất có thể. Các chức năng phổ biến bao gồm khuếch đại tín hiệu (amplification), lọc bỏ các thành phần tần số không mong muốn (filtering), và điều chỉnh, chuẩn hóa tín hiệu (signal conditioning). Việc giảm thiểu ảnh hưởng của nhiễu (noise), độ trôi (drift) do nhiệt độ và sai số của linh kiện là những yếu tố quan trọng trong thiết kế.
- Đặc tính hoạt động: Mối quan hệ giữa tín hiệu đầu ra và đầu vào của mạch analog thường là một hàm liên tục. Do đó, mạch analog rất nhạy cảm với các biến đổi nhỏ của tín hiệu đầu vào cũng như các yếu tố ngoại vi như nhiễu và sự không hoàn hảo của linh kiện.
- Ví dụ ứng dụng: Mạch khuếch đại tín hiệu từ cảm biến, bộ lọc tần số trong hệ thống thu phát sóng, bộ nguồn tuyến tính cung cấp điện áp ổn định, mạch giao tiếp tạo tín hiệu chuẩn công nghiệp như 0-10V hoặc 4-20mA.
- Đối với kỹ sư: Hiểu mạch analog giúp phân tích cách tín hiệu cảm biến được xử lý, cách thiết kế bộ lọc phù hợp, cách đảm bảo chất lượng nguồn nuôi và giao tiếp tín hiệu analog một cách chính xác.
3.2. Mạch Digital: Xử lý tín hiệu rời rạc
- Định nghĩa: Mạch digital là các mạch điện tử hoạt động dựa trên các tín hiệu digital – các tín hiệu chỉ tồn tại ở một số hữu hạn các mức điện áp rời rạc đã được định nghĩa trước, phổ biến nhất là hai mức logic: cao (High – logic 1) và thấp (Low – logic 0).
- Linh kiện chính: Nền tảng của mạch digital là các cổng logic cơ bản (AND, OR, NOT, NAND, NOR, XOR). Các cổng này được kết hợp để tạo ra các mạch phức tạp hơn như mạch chốt (latches), Flip-Flops (lưu trữ trạng thái), bộ đếm (counters), bộ chọn kênh (multiplexers), bộ giải mã (decoders), thanh ghi (registers). Các thiết bị phức tạp như bộ vi xử lý (microprocessors), bộ vi điều khiển (microcontrollers), bộ nhớ (memory), và các mạch logic lập trình được (FPGA, CPLD) đều là mạch digital. Tranzistor trong mạch digital chủ yếu hoạt động như các công tắc điện tử (hoàn toàn bật hoặc hoàn toàn tắt).
- Nguyên tắc thiết kế: Trọng tâm là thực hiện các chức năng logic và các phép toán số học dựa trên hệ nhị phân. Việc đảm bảo thời gian hoạt động chính xác (timing) giữa các thành phần, đồng bộ hóa tín hiệu (thường dùng xung clock), và quản lý trạng thái của hệ thống là rất quan trọng. Mạch digital có khả năng miễn nhiễm nhiễu (noise immunity) tốt hơn mạch analog trong phạm vi các mức logic được xác định.
- Đặc tính hoạt động: Đầu ra của mạch digital thay đổi theo các bước nhảy rời rạc giữa các mức logic xác định. Hoạt động của mạch ít bị ảnh hưởng bởi sự thay đổi nhỏ của giá trị linh kiện hoặc nhiệt độ, miễn là các mức tín hiệu vẫn nằm trong ngưỡng logic cho phép.
- Ví dụ ứng dụng: Bộ xử lý trung tâm (CPU), bộ nhớ RAM/ROM, bộ điều khiển logic khả trình (PLC), giao diện người máy (HMI), mạch đếm sản phẩm, mạch điều khiển tuần tự, các chip xử lý tín hiệu số (DSP).
- Đối với kỹ sư: Hiểu mạch digital là cơ sở để làm việc với PLC, vi điều khiển, thiết kế hệ thống nhúng, xử lý dữ liệu số, cấu hình mạng truyền thông công nghiệp và hiểu các giao thức số.

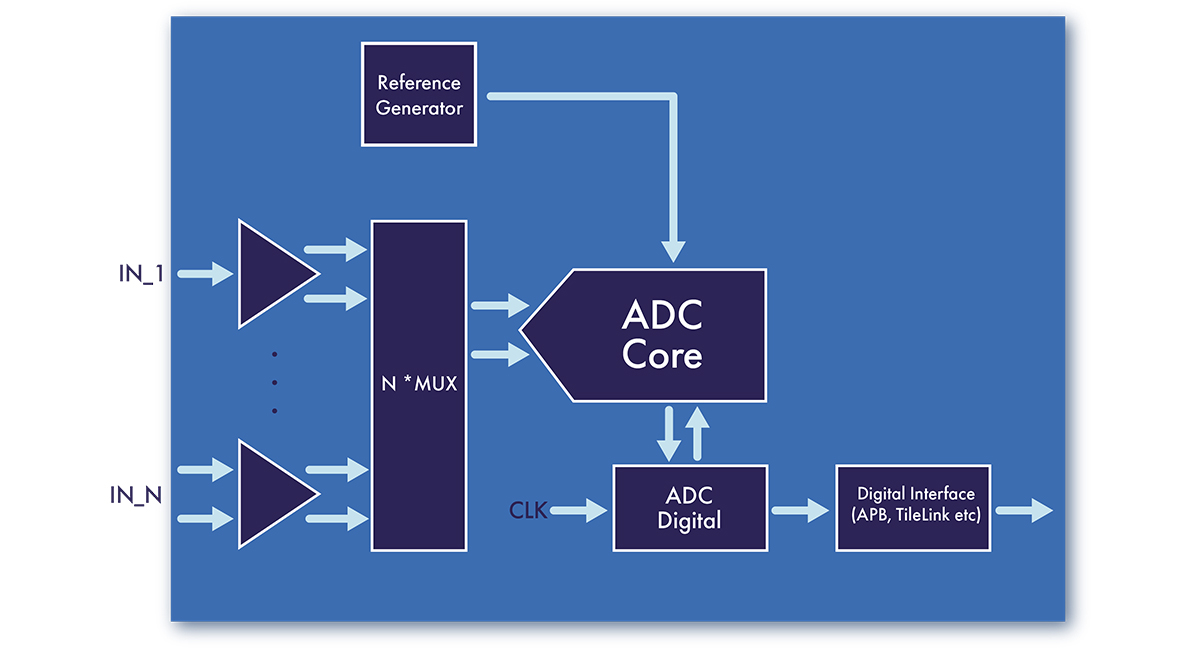

3.3. Mạch tín hiệu hỗn hợp (Mixed-Signal Circuits)
Sự Tích Hợp Trong các hệ thống thực tế, đặc biệt là trong công nghiệp, rất phổ biến việc sử dụng các mạch tín hiệu hỗn hợp, nơi mạch analog và digital cùng tồn tại trên một bo mạch hoặc trong cùng một hệ thống. Ví dụ điển hình là các module đầu vào/ra của PLC, các hệ thống thu thập dữ liệu (DAQ), các bộ điều khiển tích hợp ADC và DAC. Sự kết hợp này cho phép tận dụng ưu điểm của cả hai loại mạch: thu thập tín hiệu từ thế giới thực (analog) và xử lý mạnh mẽ bằng logic số (digital).
Tuy nhiên, việc thiết kế mạch tín hiệu hỗn hợp đặt ra thách thức về việc cách ly và giảm thiểu nhiễu giữa phần analog nhạy cảm và phần digital thường tạo ra nhiễu tần số cao do chuyển mạch nhanh. Kỹ thuật bố trí linh kiện (layout), thiết kế đường nối đất (grounding) và che chắn (shielding) đúng cách là rất cần thiết.
Việc nắm vững nguyên lý hoạt động và đặc điểm của mạch analog và digital cung cấp nền tảng vững chắc cho kỹ sư trong việc phân tích, thiết kế, lựa chọn thiết bị và xử lý sự cố các hệ thống điện tử và tự động hóa công nghiệp. Chính sự tương tác giữa hai loại mạch này, thông qua các bộ chuyển đổi ADC và DAC, tạo nên khả năng hoạt động của phần lớn các hệ thống hiện đại.
4. Ứng dụng thực tiễn của Analog và Digital
Từ nhà máy cơ khí chính xác đến dây chuyền chế biến thực phẩm, từ công trường xây dựng đồ sộ đến hệ thống năng lượng quốc gia, cả analog và digital đều đóng vai trò nhất định, nhưng cán cân đang nghiêng hẳn về phía digital.
4.1. Ứng dụng của tín hiệu Analog
Mặc dù kỷ nguyên số đang thống trị, tín hiệu analog vẫn tồn tại trong một số ứng dụng cụ thể:
- Cảm biến cơ bản, chi phí thấp: Một số cảm biến đo mức nước đơn giản, cảm biến áp suất cơ học loại cũ vẫn sử dụng tín hiệu điện trở thay đổi hoặc tín hiệu áp suất khí nén (pneumatic) – có thể coi là một dạng analog.
- Giao tiếp với thiết bị cũ (Legacy Systems): Trong nhiều nhà máy, vẫn còn tồn tại các máy móc, thiết bị đời cũ chỉ chấp nhận tín hiệu điều khiển analog (ví dụ: 4-20mA, 0-10V). Việc giao tiếp với chúng đòi hỏi các module output analog từ PLC hoặc các bộ chuyển đổi DAC.
- Đo lường tức thời đơn giản: Đồng hồ đo điện áp (Volt kế), đo dòng điện (Ampe kế) dạng kim chỉ thị vẫn được sử dụng để kiểm tra nhanh tại chỗ trong tủ điện, mặc dù độ chính xác không cao bằng đồng hồ số.
- Một số ứng dụng âm thanh/video chuyên dụng: Trong các hệ thống âm thanh thông báo công cộng (PA system) đơn giản hoặc camera giám sát analog (CCTV) đời cũ, tín hiệu vẫn được truyền đi dưới dạng analog. Tuy nhiên, ngay cả trong lĩnh vực này, xu hướng chuyển sang IP camera và hệ thống âm thanh số cũng rất mạnh mẽ.
4.2. Ứng dụng của tín hiệu Digital
Đây mới chính là “sân khấu” chính nơi công nghệ số phát huy tối đa sức mạnh, giải quyết trực tiếp những khó khăn mà các kỹ sư và doanh nghiệp đang đối mặt về hiệu suất, chi phí và an toàn:

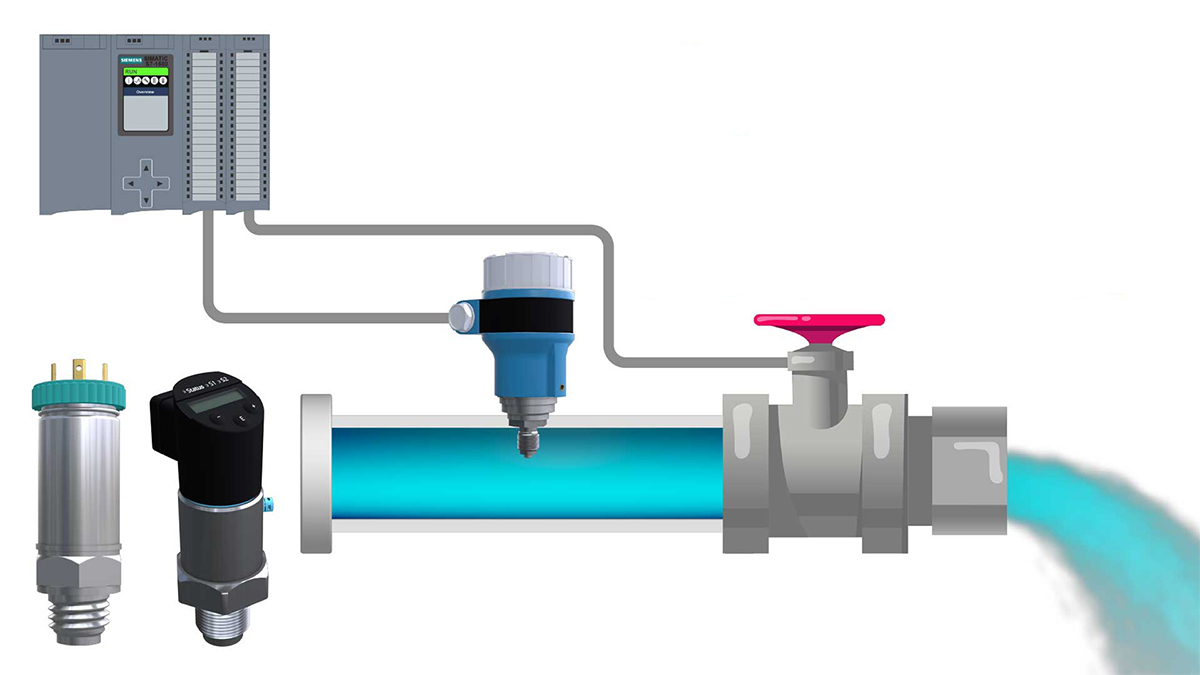

- Bộ Điều Khiển Logic Lập Trình (PLC): Trái tim của hầu hết hệ thống tự động hóa công nghiệp hiện đại. PLC nhận tín hiệu digital từ các nút nhấn, công tắc hành trình, cảm biến digital (tiệm cận, quang…), xử lý logic theo chương trình được lập trình sẵn, và xuất tín hiệu digital để điều khiển các relay, contactor, đèn báo, van điện từ… PLC cũng có thể nhận tín hiệu analog qua module input analog (sau khi được ADC chuyển đổi) và xuất tín hiệu analog qua module output analog (dùng DAC) để điều khiển các thiết bị chấp hành tuyến tính.
- Hệ Thống Giám Sát Điều Khiển và Thu Thập Dữ Liệu (SCADA): Cho phép giám sát và điều khiển toàn bộ quy trình sản xuất từ một phòng điều khiển trung tâm hoặc thậm chí từ xa. SCADA thu thập dữ liệu (chủ yếu là digital) từ các PLC và cảm biến trong nhà máy, hiển thị trên giao diện đồ họa thân thiện, lưu trữ dữ liệu lịch sử, cảnh báo sự cố, tạo báo cáo… giúp nhà quản lý nắm bắt tình hình sản xuất một cách tổng thể và kịp thời.
- Giao Diện Người-Máy (HMI): Màn hình cảm ứng hoặc có nút bấm, kết nối trực tiếp với PLC, cho phép người vận hành giám sát trạng thái máy móc, cài đặt thông số vận hành, xem cảnh báo lỗi một cách trực quan ngay tại vị trí máy. HMI giao tiếp với PLC hoàn toàn bằng tín hiệu digital.
- Cảm Biến Thông Minh (Smart Sensors): Các cảm biến hiện đại không chỉ đo lường giá trị vật lý mà còn tích hợp vi xử lý để xử lý tín hiệu, tự chẩn đoán lỗi và giao tiếp bằng các chuẩn digital như IO-Link, Modbus, Profinet… Ví dụ, cảm biến áp suất IO-Link có thể gửi về PLC không chỉ giá trị áp suất (dưới dạng số) mà còn cả thông tin về nhiệt độ hoạt động, số giờ đã vận hành, cảnh báo sắp hỏng… giúp thực hiện bảo trì dự đoán.
- Biến Tần (VFD – Variable Frequency Drive): Thiết bị điều khiển tốc độ động cơ không đồng bộ ba pha bằng cách thay đổi tần số điện áp cấp vào. Biến tần nhận lệnh điều khiển (chạy/dừng, tốc độ mong muốn) dưới dạng tín hiệu digital (qua truyền thông Modbus, Profinet…) hoặc analog (0-10V, 4-20mA – nhưng tín hiệu analog này cũng được ADC bên trong biến tần chuyển sang digital để xử lý). Việc sử dụng biến tần giúp tiết kiệm năng lượng đáng kể và điều khiển quy trình chính xác hơn.
- Robot Công Nghiệp và Hệ Thống Thị Giác Máy (Machine Vision): Hoạt động hoàn toàn dựa trên xử lý tín hiệu digital. Robot nhận lệnh di chuyển, thực hiện thao tác từ bộ điều khiển trung tâm. Hệ thống thị giác máy sử dụng camera digital để chụp ảnh sản phẩm, sau đó phần mềm phân tích ảnh (dữ liệu digital) để kiểm tra lỗi, đo kích thước, đọc mã vạch…
- Mạng Truyền Thông Công Nghiệp: Ethernet công nghiệp (Profinet, Ethernet/IP), Modbus TCP/IP, IO-Link… tạo thành xương sống cho việc trao đổi dữ liệu digital tốc độ cao và đáng tin cậy giữa các thiết bị trong nhà máy, kết nối tầng sản xuất (OT) với tầng quản lý doanh nghiệp (IT).
Sự trỗi dậy mạnh mẽ của các ứng dụng digital đang từng bước giải quyết các bài toán khó về nâng cao hiệu suất, giảm chi phí vận hành (tiết kiệm năng lượng, giảm thời gian dừng máy, bảo trì dự đoán), đảm bảo an toàn lao động (giám sát chặt chẽ, cảnh báo sớm) và nâng cao năng lực cạnh tranh cho doanh nghiệp.
Việc chuyển đổi sang công nghệ digital không còn là lựa chọn, mà là yêu cầu tất yếu để tồn tại và phát triển trong bối cảnh công nghiệp hiện đại. Thanhthienphu.vn luôn sẵn sàng cung cấp các thiết bị và giải pháp digital tiên tiến nhất, giúp bạn hiện thực hóa khát vọng về một nhà máy thông minh, hiệu quả và an toàn.
5. Chuyển đổi từ tín hiệu Analog sang Digital và ngược lại (ADC/DAC)
Thế giới thực vận hành chủ yếu dựa trên các đại lượng analog (nhiệt độ, áp suất, âm thanh…). Tuy nhiên, máy tính, PLC và các hệ thống điều khiển hiện đại lại xử lý thông tin dưới dạng digital. Vậy làm thế nào để hai thế giới này có thể “nói chuyện” được với nhau? Câu trả lời nằm ở hai bộ chuyển đổi tín hiệu quan trọng: ADC và DAC. Hiểu rõ bộ chuyển đổi ADC là gì và chức năng của DAC là điều cần thiết cho bất kỳ kỹ sư nào làm việc với hệ thống điều khiển và đo lường.
5.1. Bộ chuyển đổi tín hiệu Analog sang Digital (ADC)
ADC (Analog-to-Digital Converter) là một mạch điện tử thực hiện nhiệm vụ chuyển đổi một tín hiệu analog liên tục (thường là điện áp hoặc dòng điện) thành một chuỗi các giá trị số rời rạc (digital). Đây là cửa ngõ để thông tin từ thế giới vật lý đi vào hệ thống xử lý số.
Mục đích: Đo lường các đại lượng vật lý từ cảm biến (nhiệt độ, áp suất, lưu lượng, độ ẩm, ánh sáng, âm thanh…) và đưa vào PLC, vi điều khiển hoặc máy tính để xử lý, hiển thị, lưu trữ hoặc ra quyết định điều khiển.
Nguyên lý hoạt động cơ bản (đơn giản hóa): Quá trình chuyển đổi thường bao gồm ba bước chính:
- Lấy mẫu (Sampling): Tín hiệu analog được đo tại những khoảng thời gian đều đặn. Tần số thực hiện việc đo này gọi là tần số lấy mẫu (Sampling Rate/Frequency). Tần số lấy mẫu phải đủ cao (ít nhất gấp đôi tần số cao nhất của tín hiệu analog – Định lý Nyquist-Shannon) để không làm mất thông tin quan trọng.
- Lượng tử hóa (Quantizing): Giá trị analog đã lấy mẫu được làm tròn đến mức rời rạc gần nhất trong một thang giá trị hữu hạn. Số lượng các mức rời rạc này phụ thuộc vào độ phân giải của ADC.
- Mã hóa (Encoding): Mỗi mức rời rạc sau khi lượng tử hóa được biểu diễn bằng một mã nhị phân (chuỗi bit 0 và 1) tương ứng.
Các thông số quan trọng của ADC:
Độ phân giải (Resolution): Là số lượng bit mà ADC sử dụng để biểu diễn tín hiệu digital. ADC có độ phân giải n-bit sẽ có 2^n mức lượng tử hóa. Ví dụ:
- ADC 8-bit: 2^8 = 256 mức
- ADC 10-bit: 2^10 = 1024 mức
- ADC 12-bit: 2^12 = 4096 mức (phổ biến trong PLC công nghiệp)
- ADC 16-bit: 2^16 = 65536 mức (cho ứng dụng cần độ chính xác cao) Độ phân giải càng cao, sai số lượng tử hóa càng nhỏ, tín hiệu digital càng gần với tín hiệu analog gốc.
Tốc độ lấy mẫu (Sampling Rate): Là số lần lấy mẫu tín hiệu analog trong một giây (đơn vị: Samples per second – Sps, kSps, MSps). Tốc độ lấy mẫu phải phù hợp với tần số của tín hiệu cần đo. Đo tín hiệu biến đổi chậm (như nhiệt độ) chỉ cần tốc độ lấy mẫu thấp, trong khi đo tín hiệu âm thanh hoặc rung động cần tốc độ lấy mẫu cao hơn nhiều.
Dải điện áp đầu vào (Input Voltage Range): Khoảng giá trị điện áp analog mà ADC có thể chuyển đổi (ví dụ: 0-5V, 0-10V, ±5V, ±10V, hoặc tín hiệu dòng 4-20mA qua điện trở shunt).
Ứng dụng trong công nghiệp: Module Input Analog của PLC chứa các ADC để đọc tín hiệu từ cảm biến nhiệt độ (RTD, Thermocouple qua bộ chuyển đổi), cảm biến áp suất, cảm biến lưu lượng, cảm biến mức… có ngõ ra analog 4-20mA hoặc 0-10V.
5.2. Bộ chuyển đổi tín hiệu Digital sang Analog (DAC)
DAC (Digital-to-Analog Converter) thực hiện nhiệm vụ ngược lại với ADC: chuyển đổi một giá trị số (digital) từ PLC hoặc vi điều khiển thành một tín hiệu analog (thường là điện áp hoặc dòng điện) tương ứng.
Mục đích: Điều khiển các thiết bị chấp hành (actuators) yêu cầu tín hiệu điều khiển analog liên tục, hoặc tạo ra các tín hiệu analog như âm thanh, hình ảnh.
Nguyên lý hoạt động cơ bản: DAC nhận một mã nhị phân đầu vào và tạo ra một mức điện áp hoặc dòng điện đầu ra tương ứng với giá trị của mã nhị phân đó. Ví dụ, với DAC 8-bit và dải ra 0-10V, mã 00000000 sẽ cho ra 0V, mã 11111111 sẽ cho ra 10V, và các mã ở giữa sẽ cho ra các mức điện áp tương ứng.
Các thông số quan trọng của DAC:
- Độ phân giải (Resolution): Tương tự ADC, là số bit đầu vào mà DAC có thể xử lý. Độ phân giải càng cao, tín hiệu analog đầu ra càng mịn và chính xác.
- Tốc độ chuyển đổi (Conversion Rate/Settling Time): Thời gian cần thiết để đầu ra analog ổn định tại giá trị mới sau khi đầu vào digital thay đổi.
- Dải điện áp/dòng điện đầu ra (Output Range): Khoảng giá trị analog mà DAC có thể tạo ra (ví dụ: 0-5V, 0-10V, ±10V, 4-20mA).
Ứng dụng trong công nghiệp: Module Output Analog của PLC chứa các DAC để:
- Điều khiển tốc độ động cơ bằng cách gửi tín hiệu 0-10V hoặc 4-20mA tới biến tần (VFD) hoặc bộ điều khiển động cơ DC.
- Điều khiển van tỉ lệ (proportional valve) để điều chỉnh lưu lượng chất lỏng hoặc khí một cách chính xác.
- Điều khiển các cơ cấu chấp hành tuyến tính yêu cầu tín hiệu vị trí analog.
- Gửi tín hiệu tới các bộ hiển thị hoặc bộ ghi dữ liệu analog cũ.
Việc hiểu rõ vai trò và cách hoạt động của ADC và DAC là cực kỳ quan trọng khi thiết kế, lắp đặt và khắc phục sự cố hệ thống điều khiển tự động. Lựa chọn ADC/DAC có thông số phù hợp (độ phân giải, tốc độ, dải tín hiệu) ảnh hưởng trực tiếp đến độ chính xác và hiệu quả của toàn bộ hệ thống.
6. Kết luận
Qua những phân tích chi tiết về analog và digital, chắc hẳn bạn đã nhận thấy tầm quan trọng của việc hiểu và ứng dụng đúng công nghệ tín hiệu trong công việc của mình. Việc lựa chọn giữa analog digital không chỉ là quyết định kỹ thuật, mà còn ảnh hưởng trực tiếp đến hiệu quả hoạt động, chi phí và sự phát triển bền vững của doanh nghiệp bạn.
Những khó khăn bạn đang gặp phải với thiết bị cũ kỹ, thường xuyên hỏng hóc, tiêu tốn năng lượng, quy trình vận hành chưa tối ưu, hay nỗi lo về an toàn lao động đều có thể được giải quyết hiệu quả bằng việc ứng dụng các giải pháp tự động hóa và thiết bị điện công nghiệp hiện đại dựa trên nền tảng digital tiên tiến.
Trên đây là những chia sẽ của thanhthienphu.vn về 2 loại tín hiệu analog và digital. Chúng tôi hy vọng bài viết sẽ cung cấp cho bạn kiến thức bổ ích.
