Giao thức truyền thông Profinet là một hệ thống Ethernet công nghiệp tiên tiến, mở ra cánh cửa cho việc tích hợp liền mạch các thiết bị tự động hóa, từ cấp trường đến cấp quản lý, mang lại tốc độ, sự linh hoạt và hiệu quả chưa từng có.
Thanh Thiên Phú sẽ đồng hành cùng bạn trong bài viết này để khám phá sâu hơn về giải pháp mạng Profinet, cách thức hoạt động của giao thức Profinet và những lợi ích thiết thực mà nó mang lại.
1. Profinet là gì?

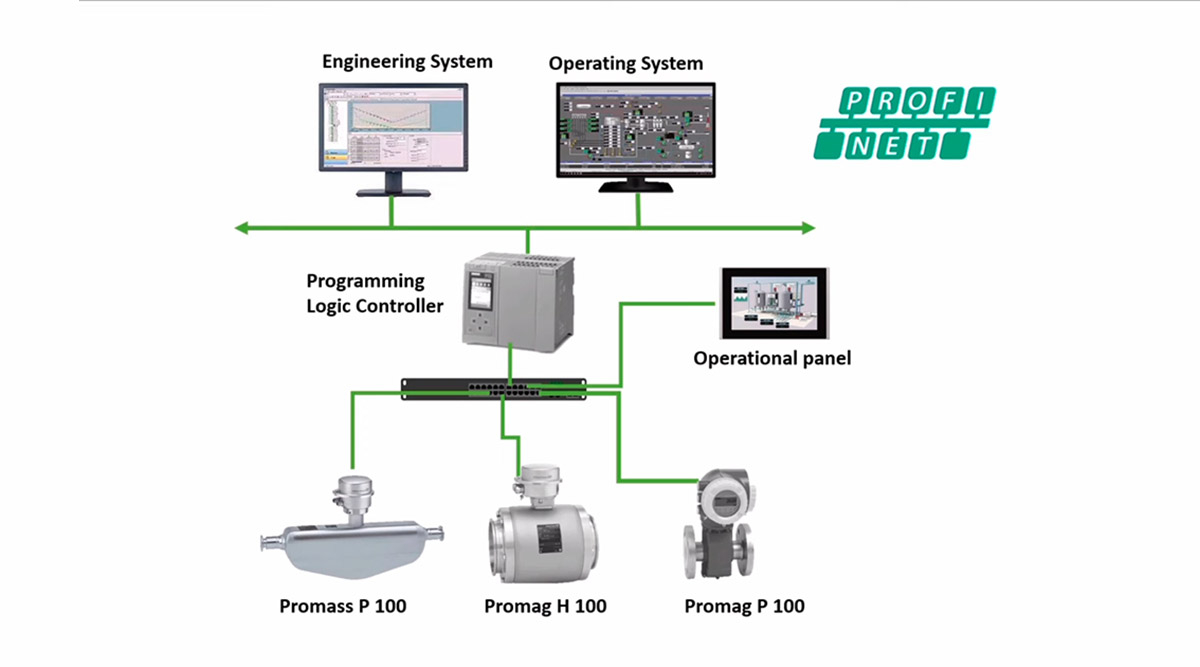

Profinet (Process Field Network) là một tiêu chuẩn truyền thông Ethernet công nghiệp mở và tiên tiến, được phát triển bởi tổ chức PROFIBUS & PROFINET International (PI). Đây không chỉ đơn thuần là một giao thức, mà là một giải pháp toàn diện cho tự động hóa công nghiệp, cho phép truyền dữ liệu tốc độ cao và đáng tin cậy giữa các thiết bị điều khiển (như PLC, DCS) và các thiết bị trường (như cảm biến, cơ cấu chấp hành, biến tần, hệ thống I/O phân tán).
Về bản chất, Profinet sử dụng các tiêu chuẩn Ethernet TCP/IP quen thuộc cho các tác vụ không yêu cầu tính thời gian thực nghiêm ngặt như cấu hình, chẩn đoán và truyền dữ liệu thông thường, đồng thời cung cấp các cơ chế đặc biệt để đảm bảo truyền thông thời gian thực (Real-Time, RT) và thời gian thực đẳng thời (Isochronous Real-Time, IRT) cho các ứng dụng đòi hỏi độ chính xác và tốc độ cao, chẳng hạn như điều khiển chuyển động (motion control) và các quy trình sản xuất nhanh.
Khái niệm Profinet bao gồm ba loại giao tiếp chính, được thiết kế để đáp ứng các yêu cầu khác nhau về thời gian thực. Đầu tiên là Profinet NRT (Non-Real-Time), sử dụng TCP/IP và UDP/IP tiêu chuẩn cho các tác vụ như tải cấu hình, chẩn đoán, và truyền dữ liệu không yêu cầu tính thời gian thực, với thời gian chu kỳ thường trên 100ms.
Tiếp theo là Profinet RT (Real-Time), được tối ưu hóa cho việc truyền dữ liệu I/O theo chu kỳ; dữ liệu RT được xử lý ưu tiên trong các thiết bị mạng để đảm bảo thời gian đáp ứng nhanh, thường trong khoảng 1ms đến 10ms, bằng cách bỏ qua một số lớp trong mô hình TCP/IP để tăng tốc.
Cuối cùng, Profinet IRT (Isochronous Real-Time) là cấp độ cao nhất, thiết kế cho các ứng dụng đòi hỏi độ chính xác thời gian cực cao như điều khiển chuyển động đồng bộ và robot tốc độ cao, sử dụng cơ chế đồng bộ hóa thời gian dựa trên phần cứng và băng thông dành riêng, đảm bảo tính quyết định với độ trễ dưới 1 micro giây và thời gian chu kỳ có thể xuống đến 31.25 micro giây.
2. Lịch sử ra đời của Profinet
Nguồn gốc của Profinet gắn liền với sự thành công của PROFIBUS, một trong những hệ thống fieldbus phổ biến nhất, và sự nổi lên của công nghệ Ethernet trong môi trường văn phòng và thương mại vào cuối những năm 1990, đầu những năm 2000. Nhận thấy tiềm năng của Ethernet cho ứng dụng công nghiệp, nhưng cũng ý thức được những hạn chế của Ethernet tiêu chuẩn về tính thời gian thực và độ tin cậy, tổ chức PROFIBUS Nutzerorganisation e.V. (PNO), nay là PROFIBUS & PROFINET International (PI), đã khởi xướng việc phát triển một tiêu chuẩn Ethernet công nghiệp mới. Mục tiêu là tạo ra một giải pháp kết hợp ưu điểm của Ethernet với các yêu cầu khắt khe của nhà máy.
Giai đoạn đầu, khoảng năm 2002-2003, chứng kiến sự ra đời của phiên bản đầu tiên là Profinet CBA (Component Based Automation). Phiên bản này tập trung vào tự động hóa dựa trên các thành phần phần mềm mô-đun, có thể giao tiếp với nhau qua mạng Ethernet, hướng đến việc đơn giản hóa thiết kế và triển khai các hệ thống tự động hóa phức tạp, đặc biệt trong ngành chế tạo máy. Tuy nhiên, Profinet CBA chủ yếu dựa trên DCOM và còn những hạn chế nhất định về khả năng đáp ứng thời gian thực cho các ứng dụng I/O nhanh.
Để giải quyết nhu cầu cấp thiết về truyền thông I/O hiệu suất cao, tương tự như cách Profibus DP đã rất thành công, Profinet IO (Input/Output) đã được phát triển vào khoảng năm 2003-2004. Đây nhanh chóng trở thành kiến trúc chủ đạo và phổ biến nhất của Profinet, được thiết kế để truyền dữ liệu theo chu kỳ giữa bộ điều khiển (IO Controller) và các thiết bị trường (IO Devices) với hiệu suất cao. Profinet IO đã giới thiệu khái niệm truyền thông Real-Time (RT), và các nhà sản xuất lớn như Siemens đã đóng vai trò tiên phong trong việc tích hợp công nghệ này vào các dòng sản phẩm PLC của mình.
Sự phát triển tiếp tục với Profinet IRT (Isochronous Real-Time), được chuẩn hóa vào khoảng năm 2005-2006. Profinet IRT mang đến khả năng đồng bộ hóa thời gian dựa trên phần cứng, cho phép truyền thông đẳng thời với độ trễ (jitter) cực thấp. Đây là một bước tiến quan trọng, đáp ứng yêu cầu khắt khe của các ứng dụng điều khiển chuyển động (motion control) đòi hỏi độ chính xác và đồng bộ cực cao. Song song đó, để đảm bảo tính tương thích và khả năng tương tác cho các ứng dụng cụ thể, các Profile ứng dụng quan trọng như PROFIsafe (cho các ứng dụng an toàn chức năng), PROFIenergy (cho quản lý năng lượng), và PROFIdrive (cho điều khiển truyền động) đã được giới thiệu, mở rộng đáng kể phạm vi và tính linh hoạt của Profinet. Việc được công nhận và chuẩn hóa bởi các tổ chức quốc tế uy tín như IEC (với các tiêu chuẩn IEC 61158 và IEC 61784) đã củng cố vị thế toàn cầu của Profinet.
Minh chứng rõ nhất cho sự thành công là sự tăng trưởng và chấp nhận mạnh mẽ từ thị trường. Tính đến cuối năm 2023, PROFIBUS & PROFINET International (PI) đã công bố tổng cộng 60,5 triệu nút Profinet được lắp đặt trên toàn cầu, trong đó có 10,5 triệu nút được bổ sung chỉ riêng trong năm đó – một con số kỷ lục, cho thấy sự tin tưởng và chấp nhận rộng rãi từ cộng đồng công nghiệp. Hiện tại, Profinet không ngừng phát triển, hướng tới Công nghiệp 4.0 và tích hợp các công nghệ mới như TSN (Time-Sensitive Networking). Sự kết hợp này hứa hẹn sẽ tăng cường hơn nữa khả năng hội tụ giữa mạng IT và OT, đồng thời mở ra những tiềm năng mới về băng thông và tính linh hoạt, đảm bảo Profinet tiếp tục là một công nghệ truyền thông công nghiệp hàng đầu trong tương lai.
3. Các đặc điểm của truyền thông Profinet
Một trong những đặc điểm cốt lõi là tốc độ truyền thông cao và khả năng thời gian thực. Profinet sử dụng nền tảng Ethernet tiêu chuẩn với tốc độ 100 Mbit/s hoặc thậm chí Gigabit Ethernet. Profinet RT cho phép thời gian chu kỳ xuống đến 250 micro giây, trong khi Profinet IRT cung cấp khả năng truyền thông đẳng thời với thời gian chu kỳ có thể đạt tới 31.25 micro giây và độ trễ dưới 1 micro giây, lý tưởng cho điều khiển chuyển động đồng bộ.
Việc dựa trên tiêu chuẩn Ethernet quốc tế (IEEE 802.3 và TCP/IP) cho phép Profinet tận dụng cơ sở hạ tầng mạng hiện có, các thành phần tiêu chuẩn và kiến thức IT, giúp giảm chi phí và dễ dàng tích hợp với hệ thống IT.
Kiến trúc mạng linh hoạt là một ưu điểm khác, hỗ trợ nhiều cấu trúc tô-pô như đường thẳng, hình sao, cây và vòng. Nhiều thiết bị Profinet tích hợp switch 2 cổng, cho phép xây dựng cấu trúc đường thẳng dễ dàng. Việc sử dụng cáp đồng tiêu chuẩn hoặc cáp quang, cùng khả năng truyền thông không dây, mang lại sự đa dạng trong triển khai.

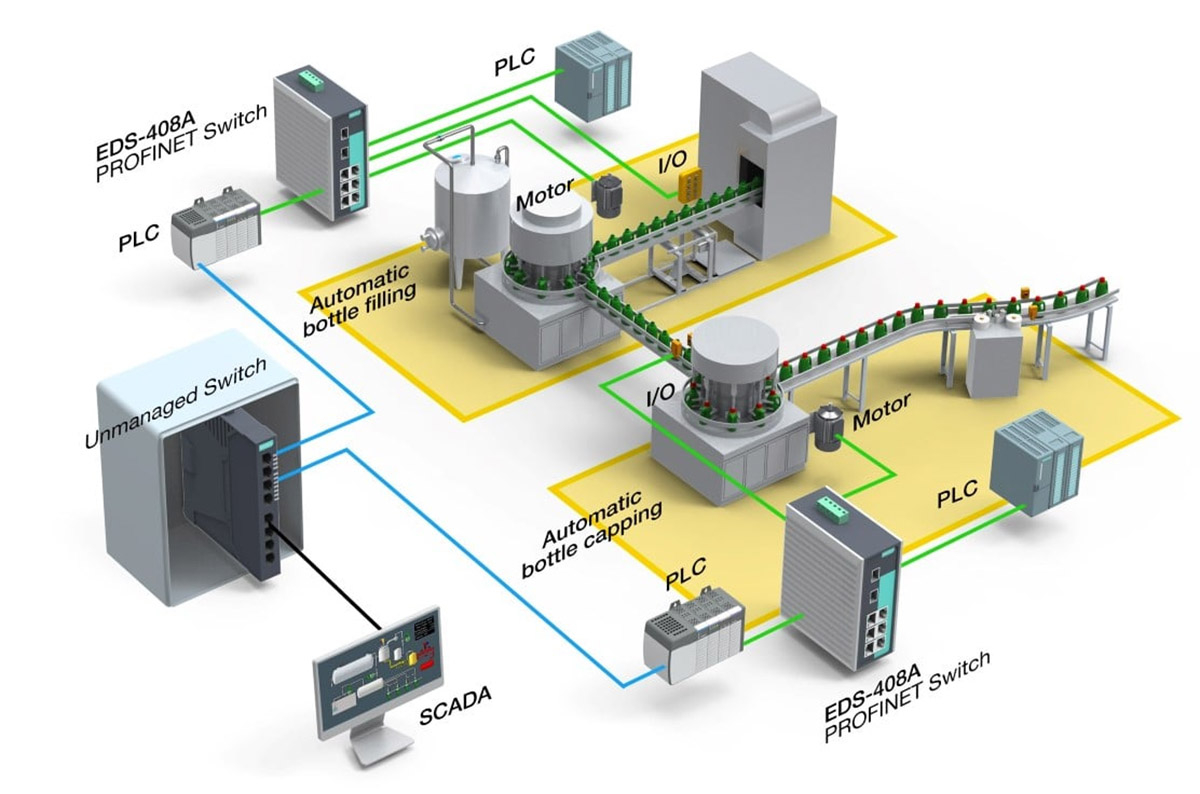

Profinet sở hữu khả năng tích hợp cao. Nó cho phép tích hợp liền mạch giữa IT và OT, truyền dữ liệu từ sản xuất lên hệ thống quản lý doanh nghiệp. Đồng thời, nó có thể tích hợp các fieldbus hiện có như PROFIBUS DP qua proxy. Các profile ứng dụng như PROFIsafe, PROFIenergy, PROFIdrive và PROFINET PA Profile đảm bảo khả năng tương tác cho các ứng dụng chuyên biệt.
Hệ thống này cũng cung cấp chẩn đoán và bảo trì mạng hiệu quả, với các cơ chế mạnh mẽ cho phép phát hiện lỗi nhanh chóng. Các giao thức như LLDP và SNMP hỗ trợ quản lý mạng và khắc phục sự cố.
Về khả năng mở rộng và tính sẵn sàng cao, hệ thống Profinet có thể mở rộng từ vài nút đến hàng nghìn nút. Các cơ chế dự phòng mạng như MRP đảm bảo tính liên tục của truyền thông.
Cuối cùng, an ninh mạng được chú trọng với sự hỗ trợ các cơ chế bảo mật theo khuyến nghị của IEC 62443, bao gồm xác thực thiết bị, mã hóa dữ liệu và phân đoạn mạng. Những đặc điểm này làm cho Profinet trở thành một lựa chọn hàng đầu cho các giải pháp tự động hóa hiện đại.
4. Nguyên lý hoạt động của giao thức Profinet
Để thực sự hiểu Profinet là gì và tại sao nó lại hiệu quả đến vậy, chúng ta cần đi sâu vào nguyên lý và cơ chế hoạt động cốt lõi của giao thức này. Profinet không phải là một giao thức đơn lẻ mà là một hệ thống kiến trúc truyền thông phức tạp, được thiết kế để đáp ứng đa dạng các yêu cầu trong tự động hóa công nghiệp.
4.1. Các kênh truyền thông song song
Một trong những điểm độc đáo của Profinet là khả năng sử dụng các kênh truyền thông song song trên cùng một hạ tầng cáp Ethernet. Điều này cho phép Profinet tối ưu hóa việc truyền tải cho từng loại dữ liệu khác nhau. Kênh đầu tiên là kênh TCP/IP (hoặc UDP/IP), được sử dụng cho các tác vụ không yêu cầu tính thời gian thực nghiêm ngặt như cấu hình thiết bị, tải tham số, chẩn đoán mạng, và giao tiếp với các hệ thống IT. Dữ liệu qua kênh này được đóng gói theo tiêu chuẩn TCP/IP, đảm bảo tương thích rộng rãi nhưng có độ trễ nhất định, với thời gian đáp ứng thường trên 100 mili giây.

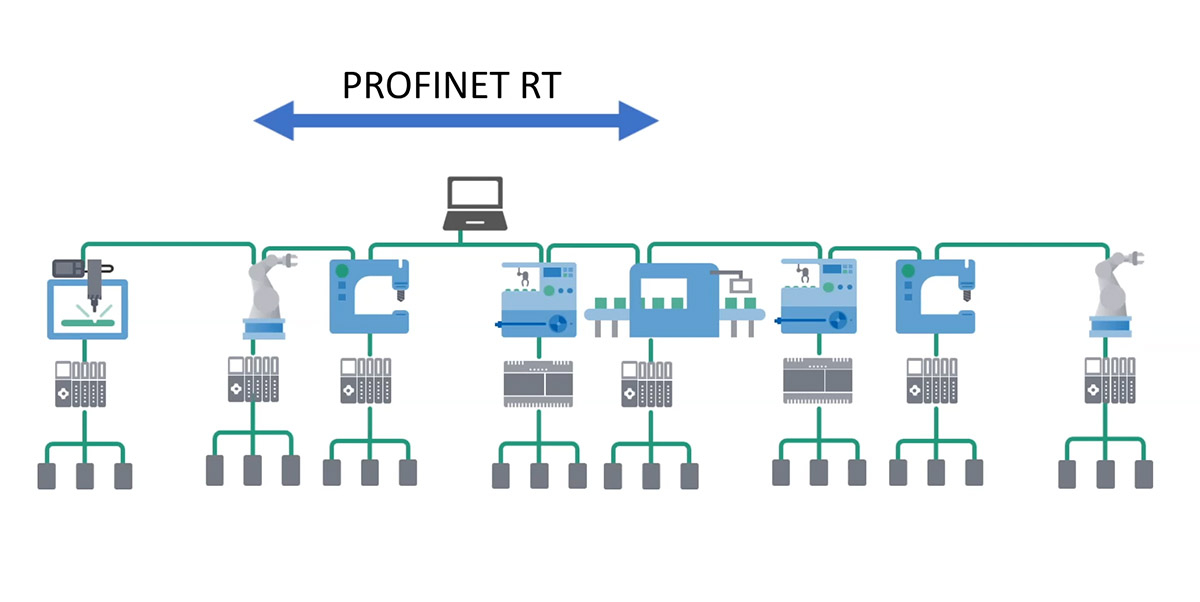

Kênh thứ hai là kênh thời gian thực (Real-Time – RT) – Profinet RT, dành cho việc truyền dữ liệu I/O theo chu kỳ giữa IO Controller và IO Devices. Để tăng tốc, dữ liệu Profinet RT được chèn trực tiếp vào Frame Ethernet (Lớp 2), bỏ qua các lớp TCP/IP. Các frame này sử dụng EtherType đặc biệt (0x8892) để được ưu tiên xử lý. Thời gian chu kỳ của kênh này thường từ 1ms đến 10ms.

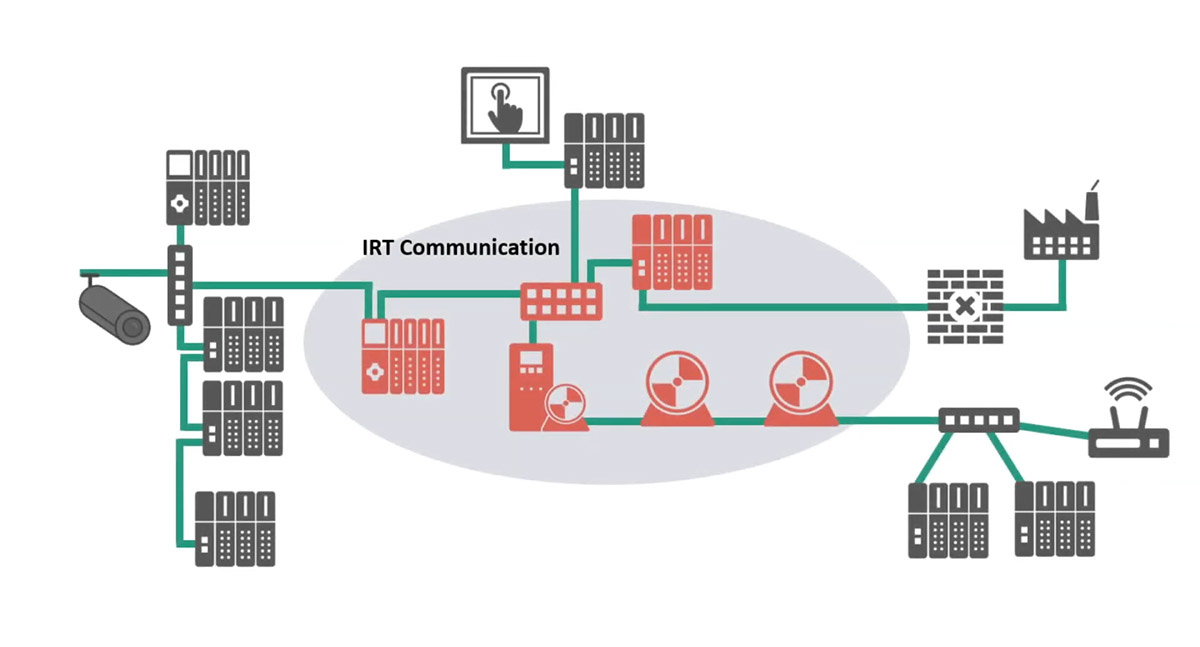

Kênh thứ ba, và cũng là cao cấp nhất, là kênh thời gian thực đẳng thời (Isochronous Real-Time – IRT) – Profinet IRT. Kênh này được thiết kế cho các ứng dụng đòi hỏi độ chính xác thời gian cực cao như điều khiển chuyển động đồng bộ. Profinet IRT yêu cầu các switch Ethernet có hỗ trợ IRT, hoạt động dựa trên đồng bộ hóa thời gian chính xác, băng thông dành riêng và lập lịch chính xác. Thời gian chu kỳ có thể xuống đến 31.25 micro giây, với độ trễ (jitter) dưới 1 micro giây.
4.2. Các thành phần chính trong mạng Profinet
Một hệ thống Profinet thường bao gồm ba vai trò thiết bị chính. IO Controller (Bộ điều khiển I/O) thường là PLC, PC công nghiệp hoặc DCS, chịu trách nhiệm thực thi chương trình điều khiển và quản lý trao đổi dữ liệu với IO Devices. IO Device (Thiết bị I/O) là các thiết bị trường phân tán như module I/O, biến tần, cảm biến, kết nối với các cảm biến và cơ cấu chấp hành vật lý để trao đổi dữ liệu I/O với IO Controller. Cuối cùng, IO Supervisor (Bộ giám Sát I/O) thường là thiết bị lập trình, PC kỹ thuật hoặc HMI, được sử dụng cho mục đích cấu hình, tham số hóa và chẩn đoán các IO Device và IO Controller.
⇨ Tìm hiểu thêm về cách lập trình PLC điều khiển biến tần
⇨ Tìm hiểu thêm về cách kết nối cảm biến NPN với PLC
⇨ Tìm hiểu thêm về lập trình điều khiển PLC từ cơ bản đến nâng cao
4.3. Quá trình trao đổi dữ liệu

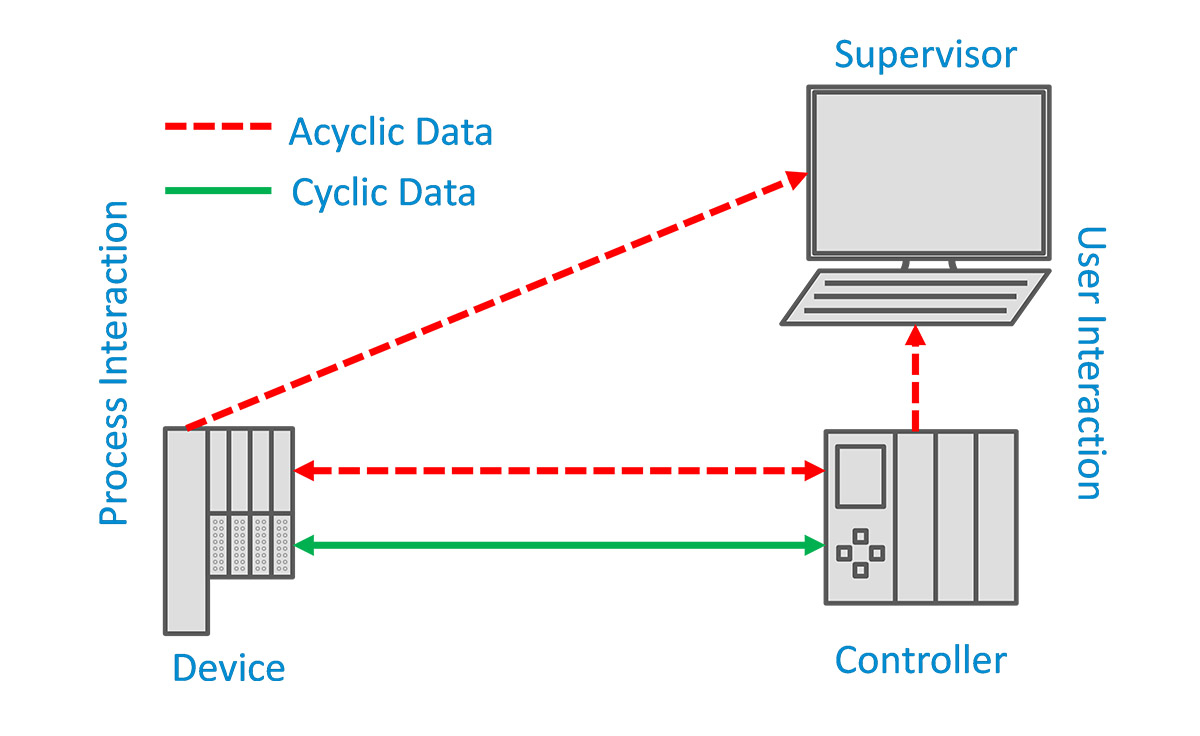

Quá trình trao đổi dữ liệu bắt đầu bằng khởi tạo và thiết lập kết nối (Startup), nơi IO Controller tìm kiếm và thiết lập “Application Relation” (AR) với các IO Device, định nghĩa các thông số trao đổi dữ liệu. Sau đó, diễn ra trao đổi dữ liệu theo chu kỳ (Cyclic Data Exchange), trong đó IO Controller và IO Devices trao đổi dữ liệu I/O theo chu kỳ qua kênh Profinet RT hoặc IRT. Song song đó, trao đổi dữ liệu không theo chu kỳ (Acyclic Data Exchange) có thể xảy ra qua kênh TCP/IP để đọc/ghi tham số cấu hình và dữ liệu chẩn đoán.
4.4. Lớp tuân thủ
Profinet định nghĩa các lớp tuân thủ (Conformance Classes – CC) để phân loại thiết bị dựa trên chức năng hỗ trợ. CC-A hỗ trợ chức năng cơ bản của Profinet RT. CC-B bao gồm CC-A cộng thêm chẩn đoán mạng nâng cao và các chức năng hệ thống. CC-C dành cho ứng dụng Profinet IRT. Và CC-D mở rộng CC-C, tập trung vào việc sử dụng Profinet trên nền tảng TSN.
Việc hiểu rõ nguyên lý hoạt động này không chỉ giúp bạn trả lời câu hỏi Profinet là gì một cách toàn diện mà còn trang bị kiến thức nền tảng để thiết kế, triển khai và bảo trì hiệu quả các hệ thống tự động hóa dựa trên Profinet.

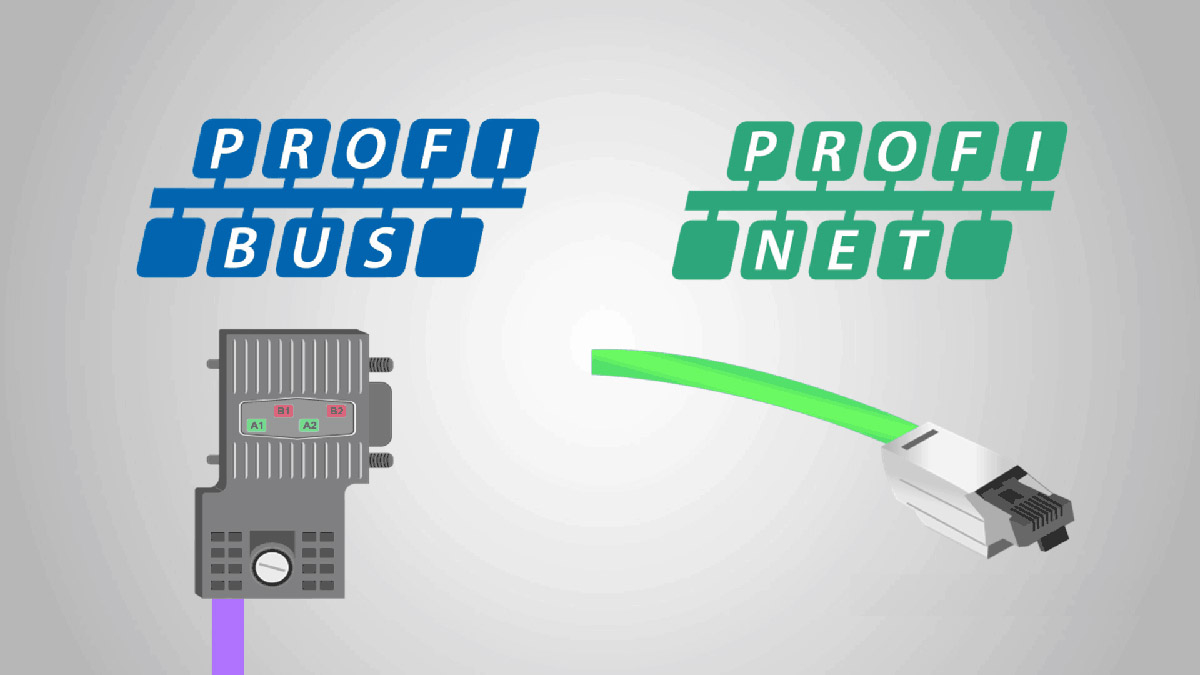

5. So sánh Profinet và Profibus
Khi nhắc đến Profinet là gì, không thể không so sánh nó với người tiền nhiệm nổi tiếng: Profibus. Cả hai đều là những chuẩn truyền thông công nghiệp quan trọng do PROFIBUS & PROFINET International (PI) phát triển, nhưng chúng đại diện cho các thế hệ công nghệ khác nhau và phục vụ các nhu cầu không hoàn toàn giống nhau. Việc so sánh Profinet và Profibus giúp các kỹ sư và nhà quản lý đưa ra quyết định sáng suốt khi lựa chọn giải pháp truyền thông cho hệ thống tự động hóa của mình.
Đây là bảng so sánh chi tiết các khía cạnh chính giữa Profinet và Profibus:
| Đặc điểm | Profibus
(Chủ yếu là Profibus DP) |
Profinet
(Chủ yếu là Profinet IO) |
Phân tích |
| Công nghệ nền tảng | Dựa trên RS-485 (cho DP/PA) hoặc quang học. Là một fieldbus nối tiếp. | Dựa trên Ethernet tiêu chuẩn (IEEE 802.3). Là một Industrial Ethernet. | Profinet tận dụng lợi thế của Ethernet về tốc độ, băng thông và cơ sở hạ tầng sẵn có. Điều này mở ra nhiều khả năng tích hợp IT/OT hơn. |
| Tốc độ truyền thông | Từ 9.6 kbit/s đến 12 Mbit/s (phổ biến là 1.5 Mbit/s hoặc 12 Mbit/s). Tốc độ phụ thuộc vào chiều dài cáp. | 100 Mbit/s (Fast Ethernet) là tiêu chuẩn, có thể lên đến Gigabit Ethernet (1 Gbit/s hoặc cao hơn). | Profinet nhanh hơn đáng kể, cho phép truyền lượng dữ liệu lớn hơn và thời gian chu kỳ ngắn hơn, rất quan trọng cho các ứng dụng phức tạp và tốc độ cao. |
| Kiến trúc mạng (Topology) | Chủ yếu là đường thẳng (line) hoặc cây (tree) với repeater. Có hạn chế về số lượng thiết bị trên một segment và tổng chiều dài. | Linh hoạt: đường thẳng, hình sao, cây, vòng. Có thể sử dụng switch Ethernet tiêu chuẩn hoặc tích hợp trong thiết bị. | Profinet mang lại sự linh hoạt vượt trội trong thiết kế mạng, dễ dàng mở rộng và ít bị giới hạn về khoảng cách hơn khi sử dụng switch và cáp quang. |
| Truyền thông thời gian thực | Profibus DP cung cấp truyền thông thời gian thực tốt cho các ứng dụng fieldbus. | Profinet RT cung cấp thời gian thực cải thiện. Profinet IRT cung cấp thời gian thực đẳng thời với độ chính xác cực cao cho điều khiển chuyển động. | Profinet IRT là một bước tiến lớn, cho phép các ứng dụng điều khiển chuyển động đồng bộ và chính xác cao mà Profibus DP khó đáp ứng. |
| Kích thước dữ liệu truyền | Lên đến 244 byte dữ liệu I/O trên mỗi thiết bị mỗi chu kỳ. | Lên đến 1440 byte dữ liệu I/O trên mỗi thiết bị mỗi chu kỳ (cho Profinet RT). | Profinet cho phép truyền tải lượng dữ liệu lớn hơn nhiều trong mỗi chu kỳ, phù hợp với các thiết bị thông minh có nhiều dữ liệu chẩn đoán và tham số. |
| Tích hợp IT/OT | Hạn chế. Cần gateway để kết nối với mạng Ethernet và hệ thống IT. | Tích hợp liền mạch. Profinet có thể chạy song song với các giao thức TCP/IP trên cùng một cáp, dễ dàng kết nối với MES, ERP. | Đây là một lợi thế lớn của Profinet, hỗ trợ các sáng kiến Công nghiệp 4.0 và IIoT. Dữ liệu từ sản xuất có thể được truy cập và phân tích dễ dàng. |
| Loại cáp | Cáp xoắn đôi có vỏ bọc đặc biệt (Type A). | Cáp Ethernet tiêu chuẩn (Cat5e, Cat6, Cat7) cho cáp đồng, hoặc cáp quang. | Việc sử dụng cáp Ethernet tiêu chuẩn giúp giảm chi phí và đơn giản hóa việc lắp đặt, bảo trì. Cáp quang cho phép khoảng cách xa và chống nhiễu tốt. |
| Số lượng thiết bị | Tối đa 126 thiết bị trên một mạng (với repeater). | Không có giới hạn lý thuyết chặt chẽ, thực tế có thể hàng nghìn thiết bị, giới hạn bởi địa chỉ IP và hiệu suất mạng. | Profinet có khả năng mở rộng quy mô mạng lớn hơn nhiều. |
| Truyền thông không dây | Khó khăn và hạn chế, cần giải pháp đặc biệt. | Hỗ trợ qua Industrial Wireless LAN (IWLAN), tuân theo các tiêu chuẩn Wi-Fi công nghiệp. | Profinet linh hoạt hơn trong việc triển khai các ứng dụng không dây cho thiết bị di động hoặc các khu vực khó đi dây. |
| An toàn chức năng (Safety) | PROFIsafe trên Profibus DP. | PROFIsafe trên Profinet. | Cả hai đều hỗ trợ truyền thông an toàn trên cùng một bus/mạng, nhưng Profinet tận dụng tốc độ cao hơn cho các ứng dụng an toàn phức tạp. |
| Quản lý năng lượng | Không có profile tiêu chuẩn tích hợp sẵn. | PROFIenergy cho phép quản lý năng lượng hiệu quả của thiết bị và hệ thống. | PROFIenergy là một tính năng độc đáo của Profinet, giúp giảm chi phí vận hành và tăng tính bền vững. |
| Cấu hình và chẩn đoán | Tương đối đơn giản nhưng phụ thuộc vào công cụ của nhà sản xuất. | Cung cấp khả năng chẩn đoán mạnh mẽ và chi tiết hơn, dễ dàng tích hợp vào các hệ thống giám sát dựa trên nền tảng web hoặc IT. | Profinet tận dụng các công cụ chẩn đoán mạng Ethernet hiện đại, cung cấp cái nhìn sâu sắc hơn về tình trạng mạng và thiết bị. |
| Chi phí triển khai ban đầu | Có thể thấp hơn cho các hệ thống nhỏ, đơn giản do thiết bị fieldbus thường rẻ hơn. | Chi phí ban đầu có thể cao hơn một chút do yêu cầu switch và các thiết bị có giao diện Ethernet, nhưng đang ngày càng cạnh tranh. | Xét về tổng chi phí sở hữu (TCO), Profinet có thể mang lại lợi ích dài hạn nhờ tính linh hoạt, khả năng mở rộng và tích hợp tốt hơn. |
| Mức độ phức tạp | Tương đối đơn giản để hiểu và triển khai. | Có thể phức tạp hơn do liên quan đến cấu hình mạng Ethernet (IP, subnet), nhưng ngày càng có nhiều công cụ hỗ trợ. | Đội ngũ kỹ thuật cần có kiến thức cơ bản về mạng Ethernet để làm việc hiệu quả với Profinet. |
Về việc khi nào nên chọn Profibus và khi nào nên chọn Profinet, Profibus DP vẫn là lựa chọn tốt cho các hệ thống hiện có đang vận hành ổn định, các ứng dụng đơn giản không yêu cầu tốc độ cực cao, hoặc các dự án có ngân sách eo hẹp cho hệ thống nhỏ. Trong khi đó, Profinet IO là lựa chọn ưu tiên cho các hệ thống mới, ứng dụng yêu cầu tốc độ cao, tích hợp chặt chẽ IT/OT, kiến trúc mạng linh hoạt, và khi cần các profile ứng dụng tiên tiến.

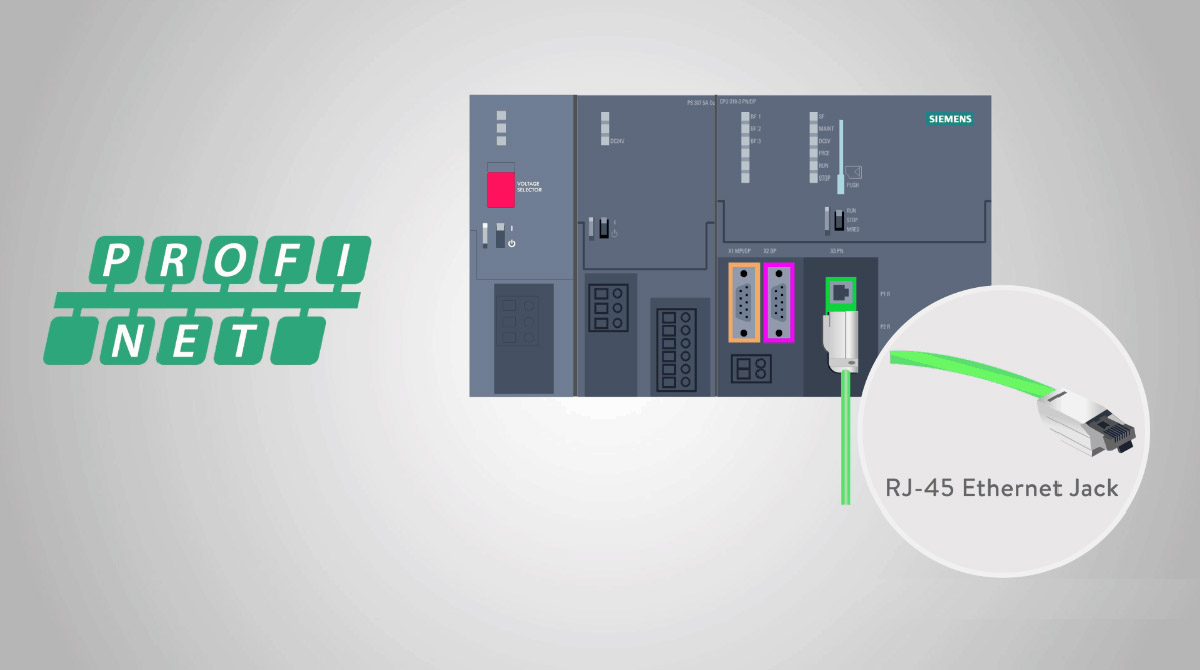

6. Cấu hình Profinet với PLC Siemens
Cấu hình mạng Profinet với các dòng PLC phổ biến như Siemens, lại là một kỹ năng quan trọng. Siemens, với phần mềm TIA Portal, cung cấp một hệ sinh thái mạnh mẽ. Trước khi bắt đầu, cần đảm bảo phiên bản TIA Portal phù hợp, có sẵn file GSD cho thiết bị ngoài Siemens (nếu có), và đã kết nối vật lý PLC và IO Device qua cáp Ethernet.
Quá trình cấu hình bắt đầu bằng việc tạo một dự án mới và thêm PLC (IO Controller). Trong TIA Portal, người dùng tạo dự án mới, sau đó vào “Add new device”, chọn tab “Controllers” để tìm và thêm model PLC Siemens đang sử dụng, ví dụ CPU 1511-1 PN, cùng phiên bản firmware phù hợp.
Tiếp theo, kỹ sư sẽ cấu hình giao diện Profinet cho PLC. Sau khi PLC được thêm, trong “Device configuration”, chọn giao diện Profinet của PLC. Trong cửa sổ “Properties”, mục “PROFINET interface [X1]” -> “Ethernet addresses”, người dùng thiết lập địa chỉ IP và Subnet mask cho IO Controller, ví dụ IP 192.168.0.1 và Subnet 255.255.255.0, bằng cách “Add new subnet”.

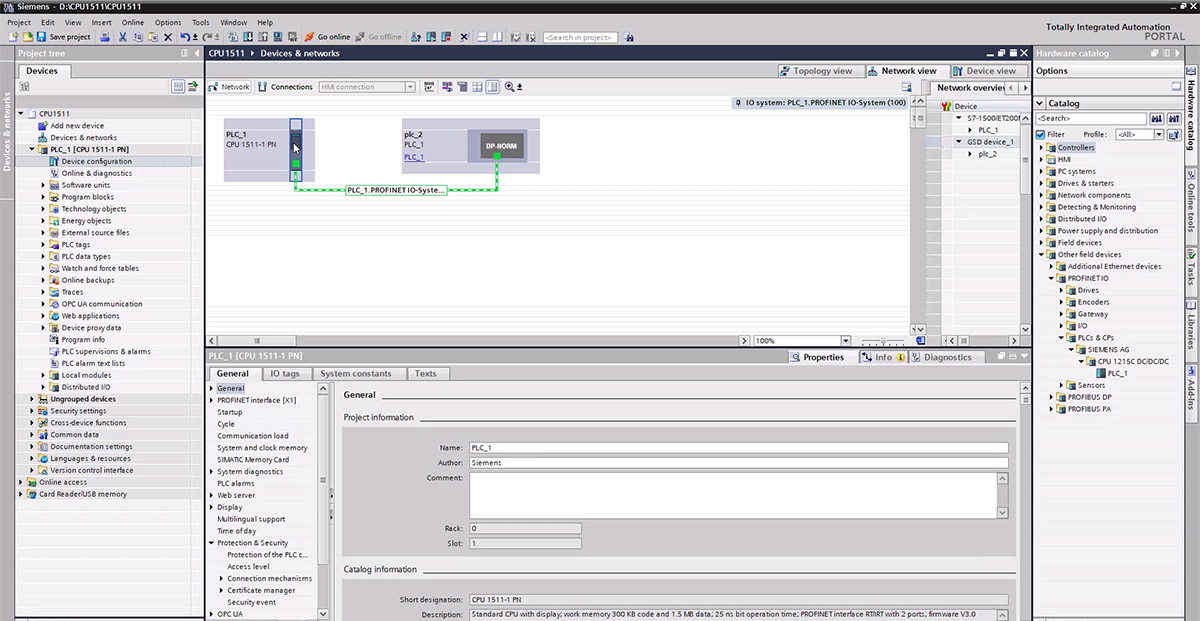

Sau đó, cần thêm IO Device vào mạng Profinet. Chuyển sang “Network view”, từ “Hardware catalog” bên phải, tìm IO Device (ví dụ ET 200SP của Siemens hoặc thiết bị hãng khác đã cài GSD) rồi kéo thả vào không gian làm việc. Một đường nối màu xanh lá cây sẽ được kéo từ cổng Profinet của IO Device đến cổng Profinet của PLC để gán IO Device cho IO Controller.
Bước kế tiếp là cấu hình địa chỉ IP và tên thiết bị cho IO Device. Trong Network view, chọn IO Device, vào “Properties” -> “General” -> “PROFINET interface [X…]” -> “Ethernet addresses” để đặt địa chỉ IP cho IO Device, đảm bảo cùng dải mạng với PLC nhưng khác địa chỉ, ví dụ 192.168.0.2. Rất quan trọng là phải thiết lập “Device name” (Tên thiết bị) duy nhất trong mạng Profinet, ví dụ “io-device-1”.
Nếu IO Device có các module I/O, người dùng cần cấu hình các module I/O cho IO Device. Quay lại “Device view” của IO Device, từ Hardware catalog, kéo thả các module I/O (Digital Input, Digital Output, Analog Input, Analog Output) vào các khe cắm tương ứng. TIA Portal sẽ tự động gán địa chỉ I/O, ví dụ %I0.0 cho đầu vào, %Q0.0 cho đầu ra.
Một bước không thể thiếu là gán tên thiết bị thực tế cho IO Device (Assign device name). Kết nối máy tính chạy TIA Portal với mạng Profinet, chọn IO Device, chuột phải và chọn “Assign device name…”. TIA Portal sẽ quét mạng, người dùng chọn đúng IO Device, nhập “Device name” đã cấu hình ở bước trước và nhấp “Assign name”.
Sau khi hoàn tất các cấu hình, tiến hành biên dịch và tải cấu hình xuống PLC và IO Device. Trong Project tree, chọn PLC, nhấp “Compile”, sau đó “Download to device”. Trong cửa sổ download, chọn đúng giao diện mạng, tìm PLC và tải. PLC có thể cần STOP để tải cấu hình phần cứng. Thông thường, IO Controller sẽ tự động cấu hình IO Device sau khi khởi động với cấu hình mới.
Cuối cùng là kiểm tra và Chẩn đoán. Sau khi tải, chuyển PLC sang chế độ RUN. Trong TIA Portal, vào “Online & diagnostics” cho PLC và IO Device để kiểm tra trạng thái. Đèn LED trên thiết bị cũng báo hiệu kết nối. Sử dụng “Watch and force table” để kiểm tra tín hiệu. Về số liệu cụ thể, thời gian cập nhật (Update Time) cho Profinet RT có thể chọn từ 250µs đến vài ms. Một PLC S7-1500 có thể hỗ trợ hàng trăm IO Devices, và kích thước dữ liệu I/O cho một IO Device có thể lên đến 1440 byte mỗi chiều.
7. Các ứng dụng công nghiệp sử dụng Profinet
Sức mạnh và sự linh hoạt của Profinet không chỉ nằm trên lý thuyết. Nó đã và đang được triển khai rộng rãi trong vô số ứng dụng công nghiệp, minh chứng cho câu trả lời Profinet là gì trong thực tiễn sản xuất.
Trong ngành sản xuất công nghiệp, bao gồm cơ khí, chế tạo máy và lắp ráp, Profinet thể hiện vai trò là một trong những giải pháp ứng dụng mạnh mẽ nhất. Chẳng hạn, đối với các dây chuyền lắp ráp tự động trong nhà máy sản xuất ô tô, xe máy hay thiết bị điện tử, Profinet đảm nhận việc kết nối hàng trăm robot, băng tải, trạm kiểm tra và hệ thống cấp phôi một cách hiệu quả. Lợi ích mang lại là tăng tốc độ lắp ráp, cải thiện độ chính xác và dễ dàng thay đổi cấu hình.
Trong máy công cụ CNC, Profinet IRT đảm bảo truyền thông tốc độ cao và đồng bộ, mang lại độ chính xác gia công cao với thời gian chu kỳ có thể xuống đến 31.25 µs. Với hệ thống robot công nghiệp, Profinet kết nối robot với PLC và các thiết bị ngoại vi, cho phép điều khiển phối hợp và thực hiện tác vụ phức tạp như gắp đặt sản phẩm tốc độ cao.
Đối với ngành thực phẩm và đồ uống, nơi đòi hỏi tiêu chuẩn vệ sinh cao và hiệu quả sản xuất liên tục, Profinet cũng đóng vai trò quan trọng. Các dây chuyền đóng gói tốc độ cao sử dụng Profinet để điều khiển máy chiết rót, dán nhãn, đóng thùng, xử lý hàng chục nghìn sản phẩm mỗi giờ, giúp tăng năng suất và giảm lãng phí. Hệ thống CIP (Cleaning-In-Place) cũng dựa vào Profinet để điều khiển quá trình vệ sinh tự động, đảm bảo an toàn vệ sinh. Ngoài ra, khả năng kết nối các đầu đọc mã vạch và RFID của Profinet hỗ trợ truy xuất nguồn gốc sản phẩm.
Trong ngành dệt may và da giày, Profinet được ứng dụng trong máy dệt, máy may công nghiệp để điều khiển các cơ cấu phức tạp, đồng bộ hóa động cơ tạo ra sản phẩm chính xác. Hệ thống quản lý kho thông minh với băng tải, xe tự hành (AGV) cũng được kết nối và điều khiển bởi Profinet.
Ngành xây dựng, đặc biệt là trong các nhà máy và khu công nghiệp, cũng có thể tìm thấy ứng dụng của Profinet, ví dụ như trong hệ thống quản lý tòa nhà (BMS) cho các hệ thống phụ trợ như HVAC, hoặc trong các trạm xử lý nước thải để điều khiển bơm, van và cảm biến.
Ngành năng lượng, bao gồm điện lực, dầu khí và năng lượng tái tạo, cũng hưởng lợi từ Profinet. Các trạm biến áp thông minh sử dụng Profinet (kết hợp IEC 61850) để thu thập dữ liệu và điều khiển từ xa. Hệ thống điều khiển tuabin gió và pin mặt trời dùng Profinet để đồng bộ hóa hoạt động, tối ưu hóa sản lượng, ví dụ như điều khiển góc quay của cánh tuabin. Trên các giàn khoan dầu khí, Profinet kết nối cảm biến và hệ thống an toàn trong môi trường khắc nghiệt.
Với ngành logistics và kho bãi, Profinet điều khiển các hệ thống phân loại tự động tốc độ cao, có khả năng xử lý hàng chục nghìn gói hàng mỗi giờ, và kết nối với xe tự hành AGV (thường qua IWLAN) để giao tiếp đáng tin cậy.
8. Kết luận
Nhìn chung, Profinet mang lại nhiều lợi ích cho các ngành công nghiệp. Nó giúp tăng năng suất nhờ tốc độ cao, cải thiện chất lượng sản phẩm thông qua độ chính xác và đồng bộ. Thời gian dừng máy được giảm thiểu nhờ khả năng chẩn đoán mạnh mẽ và cơ chế dự phòng. Hệ thống trở nên linh hoạt và dễ mở rộng, đồng thời giảm chi phí kỹ thuật và vận hành nhờ sử dụng cáp tiêu chuẩn và các profile ứng dụng như PROFIenergy. Quan trọng hơn cả, Profinet chính là nền tảng cho Công nghiệp 4.0, cho phép thu thập dữ liệu lớn, triển khai IIoT và bảo trì tiên đoán.
Nếu bạn đang là một kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật hay chủ doanh nghiệp trong các lĩnh vực sản xuất công nghiệp, xây dựng, năng lượng, tự động hóa và đang đối mặt với những khó khăn như thiết bị cũ kỹ, chi phí vận hành cao, hay mong muốn nâng cấp hệ thống để bắt kịp xu thế công nghệ, thì việc tìm hiểu và ứng dụng Profinet là một bước đi chiến lược.
