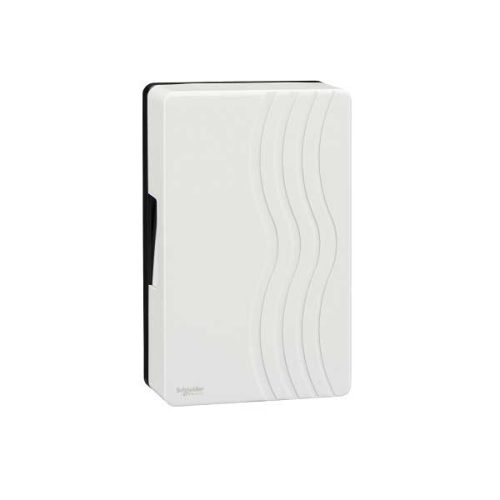

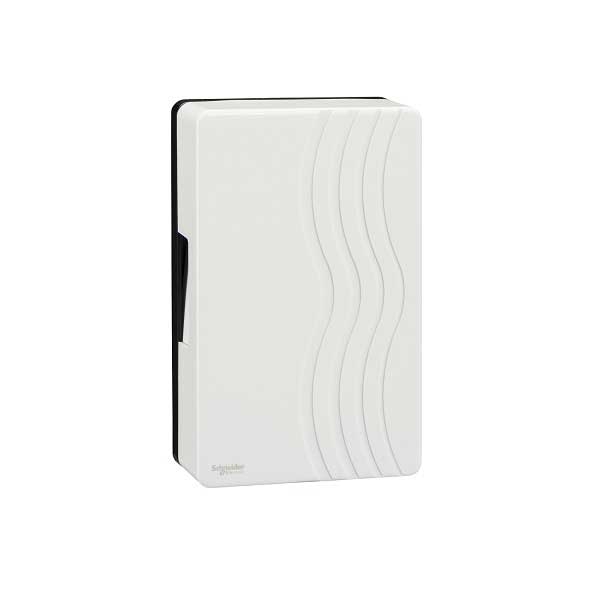

Chuông điện Schneider 99AC220

Chuông điện Schneider 99AC220 chính là giải pháp báo hiệu âm thanh đáng tin cậy, bền bỉ mà các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật đang tìm kiếm để nâng cao hiệu quả hoạt động và đảm bảo an toàn trong môi trường công nghiệp đầy thử thách, một lựa chọn ưu việt được phân phối chính hãng bởi thanhthienphu.vn.

Thiết bị cảnh báo âm thanh này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn mang đến sự an tâm tuyệt đối trong vận hành, góp phần hiện đại hóa hệ thống điện của bạn với công nghệ tiên tiến và thiết kế tối ưu từ Schneider Electric.

1. Cấu tạo bên trong của 99AC220

• Cuộn dây điện từ (Solenoid Coil): Đây là trái tim của chuông điện. Khi có dòng điện xoay chiều 220V chạy qua, cuộn dây gồm nhiều vòng dây đồng chất lượng cao quấn quanh lõi sắt từ sẽ tạo ra một từ trường biến thiên mạnh mẽ. Schneider Electric sử dụng dây đồng tinh khiết và kỹ thuật quấn dây chính xác để tối ưu hóa hiệu suất điện từ và giảm tổn hao năng lượng, đồng thời đảm bảo cuộn dây chịu được nhiệt độ phát sinh trong quá trình hoạt động liên tục.
• Lõi sắt từ (Iron Core): Thường được làm từ thép kỹ thuật điện hoặc vật liệu sắt từ mềm, có tác dụng tập trung và khuếch đại từ trường do cuộn dây tạo ra. Chất lượng của lõi sắt ảnh hưởng trực tiếp đến lực hút điện từ và hiệu quả hoạt động của chuông.
• Phần ứng (Armature) và Búa gõ (Striker/Hammer): Phần ứng là một thanh kim loại có gắn búa gõ ở đầu, được đặt gần cuộn dây. Khi từ trường xuất hiện, nó sẽ hút phần ứng di chuyển về phía cuộn dây. Chuyển động này làm cho búa gõ đập vào mâm chuông. Schneider thiết kế cơ cấu này với độ nhạy cao và độ bền cơ học tốt, đảm bảo chuyển động lặp đi lặp lại chính xác hàng triệu lần.
• Mâm chuông (Gong): Thường được làm từ hợp kim kim loại đặc biệt, có hình dạng và kích thước được tính toán cẩn thận để tạo ra âm thanh vang, trong và có tần số đặc trưng dễ nhận biết. Chất lượng của mâm chuông quyết định âm lượng và âm sắc của tiếng chuông. Vật liệu này cũng cần có khả năng chống ăn mòn và chịu được va đập liên tục từ búa gõ.
• Tiếp điểm ngắt (Interrupter Contact): Đây là một cơ cấu tinh vi, thường được tích hợp trên phần ứng. Khi phần ứng bị hút về phía cuộn dây và búa gõ đập vào mâm chuông, cơ cấu này đồng thời làm hở mạch điện cấp cho cuộn dây. Khi mạch hở, từ trường biến mất, lực hút không còn, lò xo hồi vị (nếu có) hoặc chính trọng lực sẽ kéo phần ứng trở lại vị trí ban đầu. Quá trình này lặp đi lặp lại rất nhanh (50-60 lần/giây theo tần số dòng điện AC), tạo ra tiếng chuông reo liên tục. Schneider sử dụng vật liệu tiếp điểm chống hồ quang và có độ bền cao để đảm bảo cơ cấu ngắt hoạt động ổn định và không bị mài mòn nhanh chóng.
• Vỏ bảo vệ (Housing): Như đã đề cập, vỏ được làm từ nhựa kỹ thuật hoặc kim loại chắc chắn, không chỉ bảo vệ các bộ phận bên trong khỏi tác động vật lý, bụi bẩn mà còn góp phần định hình âm thanh phát ra. Thiết kế vỏ của Schneider thường tối ưu cho việc lắp đặt dễ dàng và đảm bảo cấp độ bảo vệ IP cần thiết.
• Đầu nối dây (Terminals): Sử dụng kiểu bắt vít chắc chắn, làm từ vật liệu dẫn điện tốt và chống ăn mòn, đảm bảo kết nối điện an toàn, ổn định và dễ dàng cho kỹ thuật viên khi lắp đặt hoặc bảo trì.

2. Những tính năng vượt trội của 99AC220

• Độ tin cậy chuẩn Schneider Electric: Đây là yếu tố cốt lõi làm nên sự khác biệt. Schneider Electric áp dụng quy trình kiểm soát chất lượng nghiêm ngặt từ khâu lựa chọn vật liệu đến sản xuất và thử nghiệm. Mỗi chiếc Chuông điện 99AC220 xuất xưởng đều đảm bảo hoạt động ổn định, chính xác trong thời gian dài, giảm thiểu tối đa xác suất hỏng hóc đột ngột – điều cực kỳ quan trọng trong các ứng dụng cảnh báo an toàn hoặc báo hiệu quy trình sản xuất liên tục. Điều này giúp các kỹ sư và quản lý yên tâm vận hành hệ thống mà không lo gián đoạn.
• Âm thanh cảnh báo rõ ràng, hiệu quả: Với cường độ âm thanh được thiết kế tối ưu (thường 85-95dB ở 1m), tiếng chuông đủ lớn để thu hút sự chú ý ngay cả trong môi trường công nghiệp có tiếng ồn nền tương đối cao như nhà xưởng, khu chế xuất. Âm thanh đặc trưng kiểu chuông gõ giúp phân biệt rõ ràng với các loại âm thanh khác, đảm bảo thông điệp cảnh báo được tiếp nhận nhanh chóng và chính xác, hỗ trợ đắc lực cho việc phản ứng kịp thời trong các tình huống khẩn cấp hoặc chuyển đổi công đoạn.
• Thiết kế nhỏ gọn, thẩm mỹ và dễ lắp đặt: Kích thước tối ưu của Chuông điện Schneider 99AC220 giúp tiết kiệm không gian quý giá trên bảng tủ điện hoặc tường. Thiết kế với màu sắc trang nhã, thường là xám hoặc trắng, dễ dàng hòa hợp với môi trường xung quanh. Quan trọng hơn, cơ cấu lắp đặt đơn giản (gắn bề mặt hoặc DIN rail tùy chọn) cùng đầu nối bắt vít tiện lợi giúp kỹ thuật viên điện tiết kiệm thời gian và công sức thi công, giảm thiểu sai sót trong quá trình đấu nối.
• Hoạt động bền bỉ trong môi trường khắc nghiệt: Được chế tạo từ vật liệu cao cấp, có khả năng chịu va đập, chống ăn mòn và hoạt động ổn định trong dải nhiệt độ rộng, Chuông điện 99AC220 thích nghi tốt với điều kiện làm việc tại các nhà máy, công trường xây dựng hay kho bãi ở Việt Nam, nơi có thể có độ ẩm cao, bụi bẩn và thay đổi nhiệt độ. Cấp độ bảo vệ IP phù hợp giúp bảo vệ các thành phần bên trong khỏi các yếu tố môi trường.
• Tiết kiệm năng lượng: Mặc dù tạo ra âm thanh mạnh mẽ, nhưng Chuông điện Schneider 99AC220 có công suất tiêu thụ điện năng tương đối thấp (khoảng 5VA). Điều này không chỉ góp phần giảm chi phí điện năng vận hành, đặc biệt khi hệ thống có nhiều chuông hoạt động, mà còn thể hiện cam kết của Schneider Electric đối với các giải pháp tiết kiệm năng lượng và thân thiện với môi trường.
• Tương thích điện áp phổ thông: Sử dụng điện áp 220V AC, tần số 50/60Hz, chuông điện này hoàn toàn tương thích với lưới điện hạ thế tiêu chuẩn tại Việt Nam và nhiều quốc gia khác, giúp việc tích hợp vào hệ thống điện hiện hữu trở nên dễ dàng, không cần bộ chuyển đổi nguồn phức tạp.
• Tuổi thọ cao, chi phí bảo trì thấp: Nhờ cấu tạo cơ điện đơn giản nhưng chắc chắn, cùng vật liệu chất lượng cao, Chuông điện Schneider 99AC220 có tuổi thọ hoạt động rất dài, lên đến hàng triệu chu kỳ gõ chuông. Điều này đồng nghĩa với việc giảm thiểu chi phí thay thế và bảo trì, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp, một yếu tố mà các quản lý kỹ thuật và chủ doanh nghiệp luôn quan tâm.

3. Hướng dẫn chi tiết cách kết nối và lắp đặt 99AC220

Lưu ý quan trọng về an toàn:

• Luôn ngắt nguồn điện cung cấp cho khu vực làm việc trước khi tiến hành bất kỳ thao tác lắp đặt hay đấu nối nào. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp.
• Sử dụng dụng cụ bảo hộ lao động cần thiết: găng tay cách điện, kính bảo vệ mắt, giày bảo hộ.
• Chỉ những người có chuyên môn về điện, đã được đào tạo và hiểu rõ về các quy tắc an toàn điện mới được thực hiện công việc này.
• Tham khảo tài liệu kỹ thuật đi kèm sản phẩm (nếu có) hoặc liên hệ thanhthienphu.vn để được hỗ trợ thêm.

Các bước thực hiện:

Chuẩn bị dụng cụ và vật tư:

• Chuông điện Schneider 99AC220.
• Tua vít (đầu dẹt hoặc bake phù hợp với ốc vít trên đầu nối).
• Kìm tuốt dây điện.
• Kìm cắt dây điện.
• Bút thử điện.
• Máy khoan (nếu lắp trên tường).
• Tắc kê, vít nở (phù hợp với bề mặt lắp đặt).
• Dây điện có tiết diện phù hợp (ví dụ: 1.0 mm² hoặc 1.5 mm², tùy thuộc vào khoảng cách và công suất).
• Ống luồn dây, đế âm hoặc nổi (nếu cần đi dây thẩm mỹ và an toàn).
• Công tắc, nút nhấn hoặc tiếp điểm relay (dùng để kích hoạt chuông).

Xác định vị trí lắp đặt:

• Chọn vị trí đảm bảo âm thanh chuông có thể lan tỏa hiệu quả đến khu vực cần cảnh báo. Tránh các vị trí bị che khuất hoặc quá gần nguồn gây nhiễu âm thanh khác.
• Đảm bảo có không gian đủ để thao tác lắp đặt và đấu dây.
• Vị trí phải khô ráo, tránh tiếp xúc trực tiếp với nước hoặc hóa chất ăn mòn (trừ khi sử dụng model có cấp bảo vệ IP cao hơn).
• Bề mặt lắp đặt phải chắc chắn (tường, trần, bảng tủ điện).

Lắp đặt cơ khí:

Gắn trên bề mặt phẳng (tường, trần):

• Đặt chuông lên vị trí đã chọn, đánh dấu các lỗ bắt vít.
• Khoan lỗ và đóng tắc kê (nếu cần).
• Sử dụng vít phù hợp để cố định chắc chắn đế chuông lên bề mặt.

Gắn trên DIN rail (nếu model hỗ trợ):

• Ngàm phần móc phía sau chuông vào cạnh trên của thanh DIN rail.
• Ấn nhẹ phần dưới của chuông cho đến khi ngàm khóa vào cạnh dưới của thanh DIN rail, nghe tiếng ‘click’ nhẹ. Đảm bảo chuông được giữ chắc chắn.

Đấu nối dây điện:

Xác định đầu nối: Trên Chuông điện Schneider 99AC220 thường có 2 đầu nối (terminal) để cấp nguồn 220V AC. Chúng có thể được ký hiệu là L (Line – Dây nóng) và N (Neutral – Dây nguội), hoặc không phân biệt cực tính rõ ràng (tham khảo tài liệu hoặc cấu tạo thực tế).

Chuẩn bị dây: Tuốt vỏ cách điện ở đầu dây điện khoảng 5-7mm, đảm bảo lõi đồng sạch sẽ, không bị tưa.

Kết nối nguồn:

• Sử dụng tua vít nới lỏng các ốc vít trên đầu nối.
• Luồn đầu dây đã tuốt vào lỗ cắm tương ứng trên terminal. Đảm bảo lõi đồng tiếp xúc tốt với phần kim loại bên trong.
• Siết chặt ốc vít lại. Kiểm tra độ chắc chắn bằng cách kéo nhẹ dây.
• Dây N (nguội) thường được đấu trực tiếp vào một đầu của chuông.
• Dây L (nóng) sẽ được đấu nối tiếp qua thiết bị kích hoạt (công tắc, nút nhấn, tiếp điểm relay NO – thường mở) trước khi đi vào đầu còn lại của chuông. Sơ đồ cơ bản: Nguồn 220V (L) -> Công tắc/Relay -> Chuông (đầu 1) -> Chuông (đầu 2) -> Nguồn 220V (N).

Đi dây an toàn: Sử dụng ống luồn dây hoặc nẹp điện để bảo vệ dây dẫn, đảm bảo thẩm mỹ và an toàn, tránh bị dập hoặc chuột cắn.

4. Ứng dụng đa dạng của 99AC220

Trong Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Báo hiệu giờ vào ca, tan ca, nghỉ giải lao: Thay thế các phương pháp thủ công, đảm bảo tính đồng bộ và kỷ luật lao động trong toàn nhà máy. Âm thanh chuông rõ ràng giúp công nhân nhận biết thời gian một cách chính xác.
• Cảnh báo sự cố trên dây chuyền: Kết nối với các cảm biến hoặc hệ thống PLC, chuông sẽ reo lên khi có lỗi xảy ra (kẹt máy, hết nguyên liệu, nhiệt độ quá cao…), giúp kỹ thuật viên nhanh chóng xác định vị trí và khắc phục, giảm thiểu thời gian dừng máy.
• Báo hiệu hoàn thành công đoạn hoặc lô sản phẩm: Giúp công nhân và bộ phận quản lý nắm bắt tiến độ sản xuất.
• Cảnh báo an toàn: Tích hợp vào hệ thống cảnh báo rò rỉ khí gas, báo cháy (như một thiết bị báo động phụ trợ), hoặc cảnh báo khi có người đi vào khu vực nguy hiểm.

Trong Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng…):

• Báo hiệu tạm thời trong quá trình thi công: Dùng để báo hiệu giờ làm việc, cảnh báo nguy hiểm tại công trường.
• Hệ thống báo giờ cho trường học, văn phòng, bệnh viện: Lắp đặt trong các tòa nhà để báo giờ học, giờ làm việc, giờ thăm bệnh một cách tự động và chính xác.
• Tích hợp trong hệ thống báo cháy, báo trộm cơ bản: Sử dụng như một thiết bị phát âm thanh cảnh báo khi có tín hiệu từ trung tâm báo động.

Trong lĩnh vực Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo…):

• Cảnh báo trạng thái thiết bị tại trạm biến áp, nhà máy điện: Báo hiệu khi có sự cố, quá tải hoặc thay đổi trạng thái vận hành quan trọng của thiết bị.
• Báo động tại các khu vực vận hành có nguy cơ cao.

Trong Tự động hóa:

• Tín hiệu xác nhận trong các hệ thống lắp ráp robot: Chuông có thể kêu để xác nhận robot đã hoàn thành một tác vụ hoặc cần sự can thiệp của con người.
• Báo hiệu trạng thái trong các dây chuyền tự động: Thông báo khi một quy trình bắt đầu, kết thúc hoặc gặp vấn đề.

Ứng dụng khác:

• Hệ thống gọi phục vụ: Trong nhà hàng, khách sạn (phiên bản phù hợp).
• Chuông cửa cho nhà ở, biệt thự, văn phòng: Một ứng dụng dân dụng phổ biến, mang lại sự tin cậy cao hơn so với nhiều loại chuông cửa thông thường.
• Hệ thống cảnh báo trong kho lạnh, kho hàng: Báo hiệu nhiệt độ bất thường hoặc cửa mở quá lâu.

5. Xử lý nhanh các vấn đề thường gặp với 99AC220

Lưu ý an toàn: Luôn ngắt nguồn điện trước khi kiểm tra hoặc sửa chữa bất kỳ thiết bị điện nào. Nếu không chắc chắn hoặc vấn đề phức tạp, hãy liên hệ chuyên gia hoặc nhà cung cấp thanhthienphu.vn.

Hiện tượng: Chuông không kêu khi được kích hoạt.

Nguyên nhân có thể:

• Mất nguồn cấp 220V AC đến chuông.
• Dây nối bị đứt, lỏng hoặc tiếp xúc kém tại các đầu nối (của chuông hoặc của công tắc/relay).
• Công tắc/nút nhấn/tiếp điểm relay điều khiển bị hỏng, không đóng mạch.
• Cuộn dây điện từ bên trong chuông bị cháy hoặc đứt (hiếm gặp với sản phẩm Schneider chính hãng).
• Cơ cấu búa gõ bị kẹt cơ khí.

Cách khắc phục:

• Dùng bút thử điện hoặc đồng hồ VOM kiểm tra xem có điện áp 220V AC tại hai đầu nối của chuông khi công tắc/relay đang ở trạng thái kích hoạt (ON) hay không.
• Nếu không có điện áp, kiểm tra lại nguồn cấp, cầu chì (nếu có), dây dẫn và thiết bị điều khiển (công tắc, relay). Siết lại các đầu nối dây. Thay thế công tắc/relay nếu xác định bị hỏng.
• Nếu có điện áp tại chuông mà chuông vẫn không kêu, ngắt nguồn điện. Kiểm tra xem có vật gì lạ làm kẹt cơ cấu búa gõ không.
• Nếu các bước trên không giải quyết được, có khả năng cuộn dây bên trong đã hỏng. Trường hợp này cần thay thế chuông mới. Liên hệ thanhthienphu.vn để được tư vấn mua sản phẩm thay thế chính hãng.

Hiện tượng: Chuông kêu rè, âm thanh nhỏ hoặc không liên tục.

Nguyên nhân có thể:

• Điện áp nguồn cung cấp không ổn định hoặc thấp hơn 220V AC.
• Tiếp điểm ngắt bên trong chuông bị bẩn, mòn hoặc tiếp xúc không tốt.
• Mâm chuông bị nứt, móp hoặc lỏng vít cố định.
• Đầu nối dây bị lỏng, gây tiếp xúc chập chờn.

Cách khắc phục:

• Kiểm tra lại điện áp nguồn cấp. Đảm bảo điện áp ổn định và đủ 220V AC.
• Ngắt nguồn điện. Siết chặt lại tất cả các đầu nối dây liên quan đến chuông.
• Kiểm tra mâm chuông xem có bị biến dạng hay lỏng lẻo không. Siết lại vít cố định mâm chuông (nếu có thể).
• Nếu nghi ngờ do tiếp điểm bên trong (thường khó can thiệp), có thể thử gõ nhẹ vào vỏ chuông xem có cải thiện không. Tuy nhiên, nếu tình trạng kéo dài, nên xem xét thay thế chuông mới để đảm bảo độ tin cậy.

Hiện tượng: Chuông kêu liên tục ngay cả khi không được kích hoạt.

Nguyên nhân có thể:

• Công tắc/nút nhấn/tiếp điểm relay bị kẹt ở trạng thái đóng (ON).
• Chập mạch đâu đó trong đường dây điều khiển, làm nguồn điện luôn được cấp đến chuông.

Cách khắc phục:

• Kiểm tra thiết bị điều khiển (công tắc, nút nhấn, relay). Đảm bảo chúng hoạt động đúng, không bị kẹt. Thay thế nếu cần.
• Ngắt nguồn. Kiểm tra kỹ lại toàn bộ đường dây điều khiển xem có điểm nào bị chạm chập, hở cách điện hay không. Sửa chữa hoặc thay thế đoạn dây bị lỗi.
