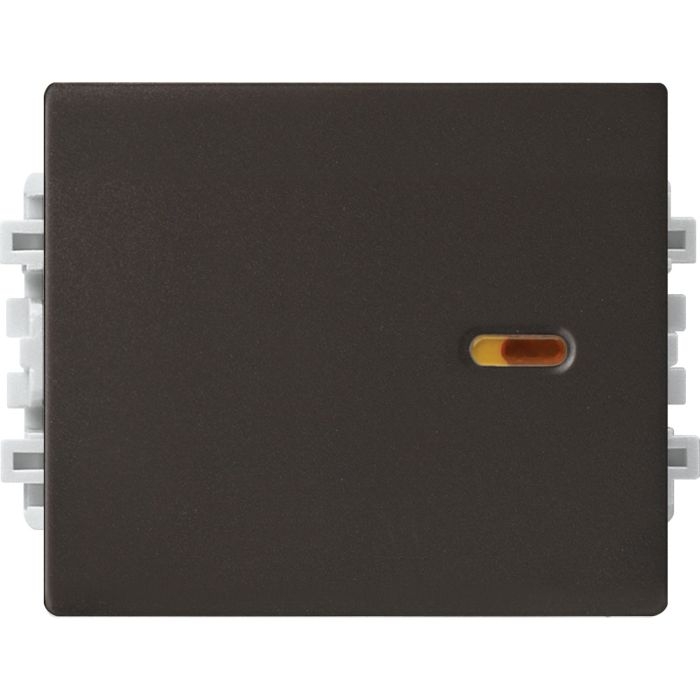

Công tắc trung gian 16AX size M Schneider 8431M_3_BZ_G19

Công tắc trung gian 16AX size M Schneider 8431M_3_BZ_G19, một giải pháp điều khiển chiếu sáng linh hoạt và đáng tin cậy từ Schneider Electric, đang mở ra những khả năng mới cho hệ thống điện hiện đại, đáp ứng hoàn hảo nhu cầu về hiệu suất, an toàn và thẩm mỹ trong các công trình công nghiệp và dân dụng cao cấp.

Tại thanhthienphu.vn, chúng tôi hiểu rằng việc lựa chọn thiết bị đóng cắt trung gian phù hợp là yếu tố then chốt để kiến tạo nên những không gian làm việc và sinh hoạt tối ưu, chính vì vậy, chúng tôi tự hào mang đến sản phẩm công tắc điện 16A Schneider này như một lời khẳng định về chất lượng và sự đổi mới không ngừng.

1. Cấu tạo tinh tế của 8431M_3_BZ_G19

Để hiểu rõ hơn về hiệu suất và độ tin cậy vượt trội của Công tắc trung gian 16AX size M Schneider 8431M_3_BZ_G19, chúng ta hãy cùng đi sâu vào cấu tạo bên trong của sản phẩm này. Mỗi chi tiết đều được Schneider Electric thiết kế và chế tạo với sự tỉ mỉ, hướng đến mục tiêu tối ưu hóa trải nghiệm người dùng và đảm bảo an toàn tuyệt đối.

• Đầu tiên phải kể đến phần vỏ ngoài và mặt che, được làm từ chất liệu Polycarbonate cao cấp. Đây là loại nhựa kỹ thuật có khả năng chống cháy lan hiệu quả, chịu được va đập mạnh và không bị ngả màu theo thời gian dưới tác động của môi trường hay tia UV.
• Đặc biệt, thiết kế phẳng, tràn viền đặc trưng của dòng AvatarOn A với màu đồng sang trọng (Bronze – G19) không chỉ mang lại vẻ ngoài hiện đại, liền mạch mà còn giúp việc vệ sinh trở nên dễ dàng hơn. Bề mặt nhẵn mịn, tinh tế tạo cảm giác tiếp xúc dễ chịu và đẳng cấp.
• Bên dưới mặt che là cơ cấu chuyển mạch trung gian. Đây là trái tim của công tắc, quyết định khả năng hoạt động chính xác và độ bền của sản phẩm. Schneider 8431M_3_BZ_G19 sử dụng cơ cấu chuyển mạch 4 điểm tiên tiến, cho phép đảo chiều dòng điện một cách linh hoạt để phối hợp với các công tắc 2 chiều khác trong mạch điều khiển đèn từ 3 vị trí trở lên.
• Các tiếp điểm bên trong được làm từ hợp kim bạc chất lượng cao, đảm bảo khả năng dẫn điện tốt, giảm thiểu phát sinh hồ quang khi đóng cắt, chống mài mòn và oxy hóa hiệu quả, ngay cả khi hoạt động liên tục với dòng tải 16AX.
• Cơ cấu lò xo và lẫy chuyển mạch được tính toán kỹ lưỡng để tạo ra hành trình bật/tắt dứt khoát, nhẹ nhàng nhưng vẫn đảm bảo lực tiếp xúc đủ mạnh, giảm thiểu hiện tượng tiếp xúc kém gây nóng và hư hỏng.
• Phần đế công tắc cũng được làm từ nhựa chống cháy, có cấu trúc vững chắc để cố định cơ cấu chuyển mạch và các đầu nối dây. Thiết kế đế thông minh với các lỗ bắt vít tiêu chuẩn giúp việc lắp đặt vào đế âm tường trở nên nhanh chóng và chính xác.

2. Những Tính năng chính của 8431M_3_BZ_G19

• Khả năng điều khiển linh hoạt từ nhiều vị trí: Đây là chức năng cốt lõi của một công tắc trung gian. Khi kết hợp với hai công tắc 2 chiều (công tắc cầu thang), Schneider 8431M_3_BZ_G19 cho phép người dùng bật/tắt một hoặc một nhóm đèn từ ba vị trí khác nhau. Bằng cách thêm các công tắc trung gian vào mạch, số lượng điểm điều khiển có thể được mở rộng lên bốn, năm hoặc nhiều hơn nữa.
• Dòng tải định mức 16AX: Ký hiệu AX sau giá trị dòng điện 16A là một điểm cực kỳ quan trọng. Nó cho biết công tắc này được thiết kế đặc biệt để chịu được dòng khởi động lớn (dòng đỉnh) của các loại tải có tính cảm hoặc điện dung cao, phổ biến nhất là đèn huỳnh quang (kể cả loại sử dụng chấn lưu điện tử hoặc điện từ) và đèn LED công suất lớn. Các công tắc chỉ ghi 16A thông thường có thể không đủ khả năng chịu đựng dòng khởi động này, dẫn đến hiện tượng tiếp điểm bị dính, hồ quang mạnh gây mòn nhanh hoặc thậm chí hư hỏng.
• Độ bền cơ học và điện vượt trội: Schneider Electric cam kết sản phẩm có độ bền cơ học lên đến 40,000 chu kỳ bật/tắt, một con số ấn tượng đảm bảo tuổi thọ sử dụng lâu dài ngay cả trong điều kiện hoạt động thường xuyên. Về độ bền điện, các tiếp điểm hợp kim bạc chất lượng cao cùng cơ cấu đóng cắt tối ưu giúp giảm thiểu sự mài mòn do hồ quang, đảm bảo khả năng hoạt động tin cậy trong suốt vòng đời sản phẩm, ngay cả với dòng tải 16AX.
• Thiết kế AvatarOn A đẳng cấp và thẩm mỹ: Dòng sản phẩm AvatarOn A nổi tiếng với thiết kế phẳng, tràn viền độc đáo, tạo cảm giác liền mạch và sang trọng khi lắp đặt trên tường. Màu đồng (Bronze G19) mang lại vẻ ấm áp, tinh tế, phù hợp với nhiều phong cách nội thất từ cổ điển đến hiện đại. Bề mặt nhẵn mịn, dễ vệ sinh cũng là một điểm cộng lớn. Thiết kế này không chỉ đáp ứng yêu cầu kỹ thuật mà còn thỏa mãn tiêu chí thẩm mỹ ngày càng cao trong các công trình xây dựng.
• An toàn tối đa cho người sử dụng: An toàn luôn là ưu tiên hàng đầu của Schneider Electric. Vỏ và đế công tắc làm từ nhựa Polycarbonate chống cháy, tự dập tắt lửa, ngăn ngừa nguy cơ hỏa hoạn do sự cố điện. Cấu trúc bên trong được thiết kế cách điện an toàn, cấp bảo vệ IP20 chống sự xâm nhập của ngón tay hoặc các vật thể rắn lớn hơn 12.5mm. Các đầu nối dây chắc chắn giảm thiểu nguy cơ lỏng lẻo gây phát nhiệt hoặc chập cháy.
• Lắp đặt dễ dàng và nhanh chóng: Kích thước chuẩn size M (86x86mm) và thiết kế tương thích với các loại đế âm tường phổ biến giúp việc lắp đặt trở nên đơn giản. Các đầu nối dây bắt vít dễ thao tác, ký hiệu đấu nối rõ ràng giúp kỹ thuật viên tiết kiệm thời gian và công sức, đồng thời đảm bảo kết nối chính xác, giảm thiểu sai sót.

3. Hướng dẫn kết nối chi tiết 8431M_3_BZ_G19

Lưu ý quan trọng về an toàn: Trước khi tiến hành bất kỳ công việc nào liên quan đến lắp đặt hoặc đấu nối điện, hãy luôn đảm bảo đã ngắt hoàn toàn nguồn điện cung cấp cho khu vực làm việc tại cầu dao tổng (MCCB/MCB). Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện áp tại các đầu dây. Luôn sử dụng dụng cụ cách điện phù hợp và tuân thủ các quy tắc an toàn điện. Nếu bạn không chắc chắn hoặc không có đủ chuyên môn, hãy liên hệ với thợ điện chuyên nghiệp hoặc gọi hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ.

Sơ đồ nguyên lý cơ bản (Điều khiển đèn từ 3 vị trí):

Mạch điều khiển đèn từ 3 vị trí trở lên sẽ bao gồm:

• 02 Công tắc 2 chiều (công tắc cầu thang – 3 cực) lắp ở hai đầu.
• 01 hoặc nhiều Công tắc trung gian 16AX Schneider 8431M_3_BZ_G19 lắp ở giữa.

Các bước thực hiện kết nối:

Chuẩn bị dụng cụ và vật tư:

• Công tắc trung gian 16AX Schneider 8431M_3_BZ_G19.
• Hai công tắc 2 chiều (cùng dòng AvatarOn A để đồng bộ thẩm mỹ nếu cần).
• Đế âm tường phù hợp.
• Dây điện (tiết diện phù hợp, thường là 1.5mm² hoặc 2.5mm² cho chiếu sáng).
• Tuốc nơ vít (đầu dẹp và bake phù hợp).
• Kìm tuốt dây, kìm cắt dây.
• Bút thử điện, đồng hồ vạn năng (nếu cần kiểm tra).
• Băng keo cách điện.

Xác định các đầu nối trên công tắc:

• Công tắc 2 chiều (3 cực): Thường có 1 cực chung (COM/L) và 2 cực chuyển đổi (L1, L2 hoặc 1, 2).
• Công tắc trung gian 8431M_3_BZ_G19 (4 cực): Thường có 2 cặp đầu nối độc lập, ví dụ: (IN1, OUT1) và (IN2, OUT2) hoặc ký hiệu tương đương như (L11, L12) và (L21, L22). Quan sát kỹ ký hiệu trên đế công tắc.

Thực hiện đấu nối dây (Ví dụ cho mạch 3 vị trí):

Dây Nguồn (L): Đi dây nguồn pha L (dây lửa) vào cực chung (COM/L) của công tắc 2 chiều thứ nhất (Công tắc A).

Kết nối giữa Công tắc A và Công tắc trung gian (Công tắc B – 8431M_3_BZ_G19):

• Nối dây từ cực L1 của Công tắc A đến cực IN1 (hoặc L11) của Công tắc B.
• Nối dây từ cực L2 của Công tắc A đến cực IN2 (hoặc L21) của Công tắc B.

Kết nối giữa Công tắc trung gian (Công tắc B) và Công tắc 2 chiều thứ hai (Công tắc C):

• Nối dây từ cực OUT1 (hoặc L12) của Công tắc B đến cực L1 của Công tắc C.
• Nối dây từ cực OUT2 (hoặc L22) của Công tắc B đến cực L2 của Công tắc C.

Kết nối từ Công tắc C đến Đèn: Nối dây từ cực chung (COM/L) của Công tắc C đến một đầu của bóng đèn.

Dây Trung tính (N): Đi dây trung tính (N – dây nguội) trực tiếp đến đầu còn lại của bóng đèn.

Lưu ý: Nếu muốn điều khiển từ 4 vị trí trở lên, bạn chỉ cần lắp thêm các công tắc trung gian nối tiếp vào giữa Công tắc B và Công tắc C theo nguyên tắc tương tự (OUT của công tắc trước nối vào IN của công tắc sau).

Kiểm tra kết nối:

• Sau khi đấu nối xong, kiểm tra lại tất cả các mối nối xem đã chắc chắn chưa, đảm bảo không có dây trần bị lộ ra ngoài có thể gây chạm chập.
• Các dây dẫn đi vào đầu nối phải được kẹp chặt bằng vít, không bị lỏng lẻo.

Lắp đặt công tắc vào đế âm:

• Đưa phần đế công tắc vào đế âm tường.
• Sử dụng các vít đi kèm để cố định chắc chắn công tắc vào đế âm.
• Lắp mặt che AvatarOn A vào khung đỡ, đảm bảo các khớp gài vào đúng vị trí.

Kiểm tra hoạt động:

• Bật lại nguồn điện tại cầu dao tổng.
• Thử bật/tắt đèn từ cả ba vị trí (Công tắc A, B, C). Đèn phải sáng/tắt đúng theo thao tác từ bất kỳ công tắc nào.

4. Ứng dụng đa dạng của 8431M_3_BZ_G19

• Trong các nhà máy sản xuất và khu công nghiệp: Các dây chuyền sản xuất dài, nhà xưởng rộng lớn hay kho bãi thường yêu cầu hệ thống chiếu sáng có thể điều khiển linh hoạt từ nhiều điểm khác nhau để thuận tiện cho công nhân vận hành, kiểm tra hoặc bảo trì. Lắp đặt công tắc trung gian Schneider 8431M_3_BZ_G19 tại các vị trí chiến lược dọc theo dây chuyền hoặc lối đi giúp người lao động dễ dàng bật/tắt đèn tại khu vực cần thiết mà không cần di chuyển đến một điểm điều khiển cố định duy nhất, góp phần nâng cao an toàn và hiệu quả làm việc. Dòng tải 16AX đảm bảo khả năng hoạt động ổn định với các bộ đèn công nghiệp công suất lớn.
• Trong các tòa nhà văn phòng và trung tâm thương mại: Hành lang dài, cầu thang bộ giữa các tầng, sảnh chờ lớn là những khu vực điển hình cần đến giải pháp điều khiển chiếu sáng đa điểm. Công tắc trung gian giúp nhân viên, khách hàng có thể dễ dàng bật đèn khi di chuyển qua các khu vực này và tắt đi khi không cần thiết, tránh lãng phí điện năng. Thiết kế AvatarOn A màu đồng sang trọng của 8431M_3_BZ_G19 còn góp phần tăng thêm tính thẩm mỹ cho không gian kiến trúc hiện đại.
• Trong các công trình xây dựng dân dụng cao cấp: Biệt thự, căn hộ penthouse, nhà ở có diện tích lớn thường có các phòng ngủ rộng, phòng khách liên thông hoặc cầu thang phức tạp. Việc lắp đặt công tắc trung gian Schneider 8431M_3_BZ_G19 tại các vị trí như đầu giường, cửa ra vào các phòng, các chiếu nghỉ cầu thang mang lại sự tiện nghi tối đa cho gia chủ. Họ có thể bật đèn khi vào phòng từ cửa chính và tắt đèn tại đầu giường trước khi ngủ, hoặc điều khiển đèn cầu thang từ bất kỳ tầng nào.
• Trong ngành dịch vụ khách sạn và resort: Sự tiện nghi và trải nghiệm của khách hàng là yếu tố hàng đầu. Công tắc trung gian cho phép điều khiển đèn phòng ngủ từ cửa ra vào và từ hai bên đầu giường. Tại các khu vực chung như hành lang, sảnh, khu vực hồ bơi, việc điều khiển đèn từ nhiều điểm giúp nhân viên quản lý dễ dàng vận hành và tiết kiệm năng lượng hiệu quả.
• Trong các công trình công cộng như bệnh viện, trường học: Chiếu sáng tại các hành lang dài của bệnh viện, khu vực chờ, phòng học lớn hoặc hội trường cần sự linh hoạt trong điều khiển. Công tắc trung gian giúp nhân viên y tế, giáo viên, học sinh dễ dàng quản lý ánh sáng phù hợp với nhu cầu sử dụng tức thời tại từng khu vực cụ thể.

5. Khắc phục một số sự cố thường gặp khi sử dụng 8431M_3_BZ_G19
