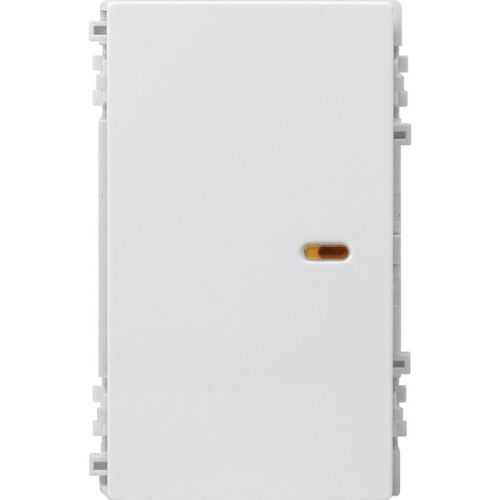

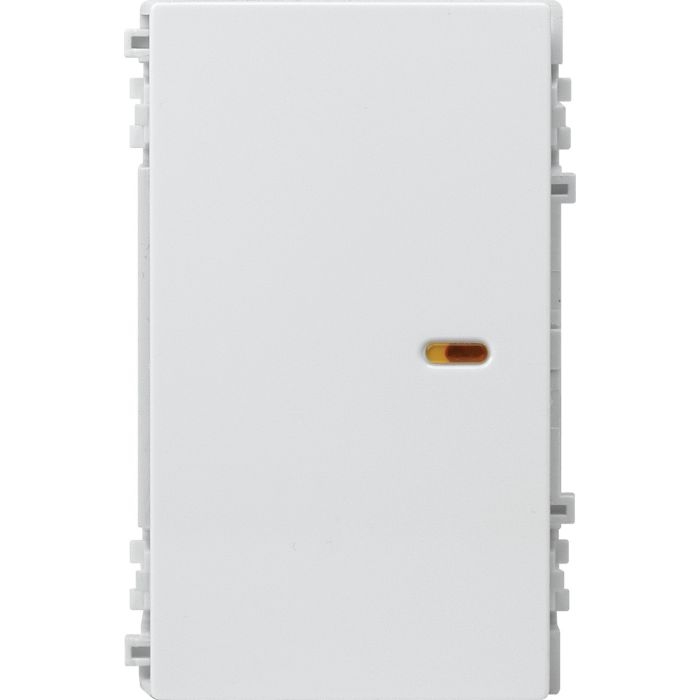

Công Tắc 2 Chiều, Size L Schneider 8431L_2_WE_G19

Công Tắc 2 Chiều, Size L Schneider 8431L_2_WE_G19, một thiết bị chuyển mạch đảo chiều thuộc dòng AvatarOn A danh tiếng, chính là lựa chọn hoàn hảo giúp bạn nâng cấp hệ thống điện, tối ưu hóa quy trình vận hành và khẳng định đẳng cấp chuyên nghiệp; thanhthienphu.vn tự hào mang đến giải pháp này, giúp bạn dễ dàng kiểm soát hệ thống chiếu sáng từ nhiều vị trí khác nhau một cách hiệu quả.

Sản phẩm này không chỉ là một bộ phận chuyển mạch đơn thuần, mà còn là biểu tượng của sự tinh tế trong thiết kế và độ bền vượt trội theo thời gian, đáp ứng nhu cầu điều khiển linh hoạt.

1. Cấu Tạo Tinh Xảo Của 8431L_2_WE_G19

• Mặt che (Cover Plate): Đây là bộ phận tiếp xúc trực tiếp với người dùng, được chế tạo từ chất liệu Polycarbonate (PC) cao cấp màu trắng (WE). Chất liệu này nổi tiếng với khả năng chống cháy lan hiệu quả, chịu va đập tốt, chống trầy xước và đặc biệt là giữ được màu sắc trắng sáng theo thời gian, không bị ố vàng dưới tác động của môi trường hay tia UV.
• Phím nhấn (Rocker/Button): Cũng được làm từ Polycarbonate đồng bộ với mặt che, phím nhấn có kích thước lớn (Size L) tạo cảm giác chắc chắn và thoải mái khi thao tác. Cơ chế bật/tắt được thiết kế chính xác, mang lại hành trình nhấn êm ái, nhẹ nhàng nhưng dứt khoát, tạo phản hồi xúc giác rõ ràng cho người sử dụng.
• Khung đỡ (Grid Plate/Frame): Là bộ phận xương sống, liên kết mặt che và cơ cấu công tắc bên trong, đồng thời cố định công tắc vào đế âm tường. Khung đỡ thường được làm từ kim loại chắc chắn hoặc nhựa kỹ thuật cường độ cao, đảm bảo sự cứng vững, không bị biến dạng trong quá trình lắp đặt và sử dụng, giúp công tắc luôn được giữ cố định và thẳng hàng trên bề mặt tường.
• Cơ cấu chuyển mạch bên trong (Switching Mechanism): Đây là trái tim của công tắc, nơi thực hiện chức năng đóng/cắt mạch điện. Cơ cấu này bao gồm các tiếp điểm được chế tạo từ hợp kim đồng cao cấp, có khả năng dẫn điện tốt, chịu được hồ quang điện phát sinh khi đóng cắt tải (đặc biệt là tải cảm ứng như đèn huỳnh quang – định mức 16AX), giảm thiểu sự ăn mòn và đảm bảo tuổi thọ lâu dài.
• Đầu nối dây (Terminals): Các đầu nối được thiết kế dạng kẹp vít chắc chắn, dễ dàng cho việc đấu nối dây dẫn điện. Các vít kẹp có rãnh sâu, tương thích với các loại tua vít thông dụng, giúp thao tác siết chặt dây trở nên thuận tiện và đảm bảo tiếp xúc điện tốt, ngăn ngừa nguy cơ lỏng lẻo gây phát nhiệt hoặc chập cháy. Các ký hiệu đấu dây (thường là L, 1, 2 hoặc COM, L1, L2) được đánh dấu rõ ràng, giúp kỹ thuật viên dễ dàng thực hiện việc kết nối chính xác theo sơ đồ mạch điện.
• Vít cố định (Mounting Screws): Đi kèm theo công tắc là các vít kim loại dùng để cố định khung đỡ vào đế âm tường tiêu chuẩn, đảm bảo công tắc được lắp đặt một cách vững chắc và an toàn.

2. Những Tính Năng Vượt Trội Của 8431L_2_WE_G19

• Chức Năng Điều Khiển 2 Chiều Linh Hoạt: Đây là tính năng cốt lõi, cho phép bạn bật hoặc tắt một thiết bị điện (thường là hệ thống chiếu sáng) từ hai vị trí hoàn toàn độc lập. Hãy tưởng tượng sự tiện lợi khi bạn có thể bật đèn cầu thang ở tầng dưới và tắt nó đi khi đã lên đến tầng trên, hoặc điều khiển đèn trong một hành lang dài, một nhà xưởng rộng lớn hay một phòng họp kích thước lớn từ cả hai đầu.
• Chất Lượng và Độ Tin Cậy Chuẩn Schneider Electric: Mang trên mình thương hiệu Schneider Electric danh tiếng toàn cầu, công tắc 8431L_2_WE_G19 được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt, đảm bảo từng sản phẩm xuất xưởng đều đạt tiêu chuẩn cao nhất. Độ bền cơ học lên đến 20,000 chu kỳ bật/tắt chứng tỏ khả năng hoạt động bền bỉ theo năm tháng, giảm thiểu tối đa chi phí bảo trì, thay thế và các sự cố không mong muốn, mang lại sự an tâm tuyệt đối cho người vận hành và chủ đầu tư.
• Thiết Kế Đẳng Cấp Dòng AvatarOn A: Thuộc dòng sản phẩm AvatarOn A, công tắc này sở hữu thiết kế phẳng, tràn viền độc đáo, mang lại vẻ đẹp hiện đại, sang trọng và tinh tế. Bề mặt trắng mịn, làm từ Polycarbonate cao cấp không chỉ bền đẹp mà còn dễ dàng vệ sinh. Thiết kế này không chỉ nâng cao giá trị thẩm mỹ cho mọi công trình từ nhà ở, văn phòng đến nhà xước công nghiệp, mà còn thể hiện sự chú trọng đến từng chi tiết của chủ đầu tư và đơn vị thi công.
• An Toàn Tối Đa Theo Tiêu Chuẩn Quốc Tế: An toàn lao động và phòng chống cháy nổ là ưu tiên hàng đầu trong mọi hệ thống điện. Công tắc Schneider 8431L_2_WE_G19 tuân thủ nghiêm ngặt tiêu chuẩn quốc tế IEC 60669-1. Việc sử dụng chất liệu Polycarbonate chống cháy, cơ cấu tiếp điểm chịu hồ quang tốt và thiết kế cách điện an toàn giúp giảm thiểu nguy cơ chập cháy, giật điện, đảm bảo an toàn tuyệt đối cho người sử dụng và tài sản.
• Lắp Đặt Dễ Dàng và Nhanh Chóng: Hiểu được áp lực về tiến độ thi công, Schneider Electric đã tối ưu hóa thiết kế để việc lắp đặt trở nên đơn giản và tiết kiệm thời gian nhất. Các đầu nối dây dạng kẹp vít chắc chắn, ký hiệu rõ ràng, khung đỡ cứng vững và kích thước chuẩn Size L tương thích với các loại đế âm phổ biến giúp kỹ thuật viên điện dễ dàng thực hiện thao tác đấu nối và cố định công tắc một cách nhanh chóng, chính xác, giảm thiểu sai sót và đẩy nhanh tiến độ hoàn thành dự án.
• Dòng Điện Định Mức 16AX: Khả năng chịu dòng điện lên đến 16AX (cao hơn mức 10A thông thường) cho phép công tắc này điều khiển an toàn các loại tải có dòng khởi động lớn như đèn huỳnh quang công nghiệp, một số loại động cơ nhỏ mà không lo bị quá tải hay giảm tuổi thọ tiếp điểm. Điều này mở rộng phạm vi ứng dụng và tăng cường độ tin cậy cho hệ thống.

3. Hướng Dẫn Kết Nối 8431L_2_WE_G19

Chuẩn bị Dụng cụ và Vật tư:

• Công tắc 2 chiều Schneider 8431L_2_WE_G19 (Số lượng: 02 cái cho một mạch điều khiển 2 vị trí).
• Tua vít (loại 2 cạnh và 4 cạnh phù hợp với vít trên công tắc và đế âm).
• Kìm tuốt dây điện.
• Kìm cắt dây điện.
• Bút thử điện.
• Băng keo cách điện (nếu cần).
• Dây điện (tiết diện phù hợp với công suất tải và tiêu chuẩn an toàn, thường là 1.5mm² hoặc 2.5mm²).
• Đế âm tường (đã được lắp đặt sẵn).

Các Bước Thực Hiện Kết Nối (Luôn đảm bảo đã ngắt nguồn điện tổng trước khi thực hiện):

Xác định vị trí các cực đấu dây trên công tắc: Mỗi công tắc 2 chiều Schneider 8431L_2_WE_G19 thường có 3 cực đấu dây. Thông thường sẽ có ký hiệu:

• Một cực chung (COM hoặc L): Đây là cực trung tâm, nơi cấp nguồn vào (ở công tắc thứ nhất) hoặc nối ra tải (ở công tắc thứ hai).
• Hai cực chuyển đổi (L1, L2 hoặc 1, 2): Hai cực này dùng để kết nối dây liên lạc giữa hai công tắc với nhau.
• Lưu ý: Luôn kiểm tra ký hiệu cụ thể trên từng sản phẩm hoặc tài liệu kỹ thuật đi kèm để đảm bảo xác định đúng các cực.

Kết nối Công tắc thứ nhất (Công tắc A):

• Đấu dây Pha (dây nóng – L) từ nguồn điện vào cực chung (COM/L) của công tắc A. Sử dụng bút thử điện để xác định chính xác dây Pha.
•  Đấu hai dây dẫn riêng biệt (dây liên lạc) vào hai cực chuyển đổi (L1/1 và L2/2) của công tắc A. Hai dây này sẽ được kéo đến vị trí lắp đặt công tắc thứ hai.

Kết nối Công tắc thứ hai (Công tắc B):

• Đấu hai dây liên lạc kéo từ công tắc A vào tương ứng hai cực chuyển đổi (L1/1 và L2/2) của công tắc B. Đảm bảo đấu đúng cặp dây (dây từ L1/1 của A vào L1/1 của B, dây từ L2/2 của A vào L2/2 của B).
• Đấu một đầu dây của thiết bị cần điều khiển (ví dụ: đèn) vào cực chung (COM/L) của công tắc B.
• Đấu đầu dây còn lại của thiết bị (đèn) vào dây Trung tính (dây nguội – N) của nguồn điện. Dây trung tính thường không đi qua công tắc.

Kiểm tra lại các mối nối: Đảm bảo tất cả các đầu dây đã được tuốt vỏ đúng cách, lõi đồng tiếp xúc tốt với cực đấu dây và được siết chặt bằng vít. Không để các sợi đồng nhỏ bị thừa ra ngoài có thể gây chạm chập. Các mối nối phải gọn gàng và chắc chắn.

Lắp đặt công tắc vào đế âm: Đưa phần cơ cấu công tắc vào đế âm tường, căn chỉnh cho thẳng hàng và sử dụng vít cố định đi kèm để siết chặt khung đỡ vào đế âm. Sau đó, lắp mặt che vào vị trí.

Cấp lại nguồn điện và Kiểm tra hoạt động: Bật lại nguồn điện tổng. Thử nghiệm bật/tắt thiết bị từ cả hai công tắc A và B. Đảm bảo rằng bạn có thể bật thiết bị ở một công tắc và tắt ở công tắc còn lại, và ngược lại. Thiết bị phải hoạt động đúng theo thao tác trên cả hai công tắc.

Lưu ý An toàn Quan trọng:

• Luôn ngắt nguồn điện tổng (CB/Aptomat) trước khi thực hiện bất kỳ thao tác lắp đặt hay sửa chữa điện nào. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện tại vị trí làm việc.
• Sử dụng dây dẫn có tiết diện phù hợp với công suất của tải và tuân thủ các quy định về an toàn điện.
• Siết chặt tất cả các đầu nối để đảm bảo tiếp xúc tốt và tránh phát nhiệt.
• Nếu bạn không chắc chắn về kỹ năng của mình, hãy luôn nhờ đến sự trợ giúp của thợ điện hoặc kỹ sư điện có chuyên môn.

4. Ứng Dụng Linh Hoạt Của 8431L_2_WE_G19

Ứng dụng trong Dân dụng và Thương mại:

• Chiếu sáng cầu thang: Đây là ứng dụng phổ biến và dễ hình dung nhất. Lắp đặt một công tắc 8431L_2_WE_G19 ở đầu và cuối cầu thang cho phép người dùng bật đèn khi bắt đầu đi lên hoặc xuống và tắt đèn khi đã đến nơi, loại bỏ sự nguy hiểm khi di chuyển trong bóng tối và tiết kiệm điện năng hiệu quả.
• Hành lang dài và Lối đi: Trong các tòa nhà văn phòng, khách sạn, bệnh viện hay nhà ở có hành lang dài, việc lắp công tắc 2 chiều ở hai đầu giúp người dùng dễ dàng điều khiển hệ thống chiếu sáng mà không cần phải đi hết chiều dài hành lang.
• Phòng ngủ lớn hoặc phòng có nhiều cửa ra vào: Cho phép bật/tắt đèn chính từ cửa ra vào và từ đầu giường, mang lại sự tiện nghi tối đa cho người sử dụng.
• Phòng khách rộng hoặc không gian sinh hoạt chung: Điều khiển đèn trần hoặc các nhóm đèn trang trí từ nhiều vị trí khác nhau trong phòng, tạo sự linh hoạt trong việc thay đổi không gian ánh sáng.
• Nhà bếp và Khu vực ăn uống: Kiểm soát đèn chiếu sáng chung từ khu vực nấu nướng và khu vực bàn ăn.

Ứng dụng trong Công nghiệp và Sản xuất:

• Điều khiển đèn chiếu sáng nhà xưởng, kho bãi: Trong các nhà xưởng sản xuất, nhà kho có diện tích lớn và nhiều lối ra vào, việc lắp đặt công tắc 2 chiều tại các cửa chính hoặc các khu vực làm việc khác nhau giúp công nhân dễ dàng bật/tắt đèn cho khu vực cần thiết, đảm bảo ánh sáng làm việc an toàn và tiết kiệm năng lượng khi không sử dụng.
• Điều khiển quạt thông gió hoặc hệ thống hút bụi cục bộ: Tại các dây chuyền sản xuất hoặc khu vực gia công có phát sinh bụi, nhiệt, công tắc 2 chiều cho phép công nhân ở hai đầu dây chuyền hoặc hai vị trí khác nhau cùng điều khiển hệ thống thông gió, hút bụi, đảm bảo môi trường làm việc luôn thông thoáng.
• Kích hoạt/Dừng các băng tải ngắn hoặc thiết bị phụ trợ: Trong một số dây chuyền lắp ráp hoặc vận chuyển vật liệu đơn giản, công tắc 2 chiều có thể được sử dụng để bật/tắt các đoạn băng tải ngắn hoặc các thiết bị phụ trợ từ hai vị trí thao tác khác nhau, tăng tính linh hoạt cho người vận hành. Ví dụ, một công nhân ở đầu băng tải nạp liệu và một công nhân ở cuối băng tải nhận sản phẩm đều có thể dừng băng tải khi cần thiết.
• Hệ thống báo hiệu đơn giản: Sử dụng công tắc 2 chiều để kích hoạt đèn báo hoặc còi báo hiệu từ hai trạm kiểm soát hoặc vị trí giám sát khác nhau trong một khu vực sản xuất.
• Phòng điều khiển và Trạm vận hành: Cho phép bật/tắt các thiết bị giám sát hoặc chiếu sáng phụ trợ từ bàn điều khiển chính và từ một vị trí khác trong phòng.

5. Xử Lý Nhanh Các Sự Cố Thường Gặp Với 8431L_2_WE_G19

Lưu ý An Toàn Tối Quan Trọng: Luôn luôn ngắt nguồn điện tổng (CB/Aptomat) cấp cho khu vực có công tắc gặp sự cố trước khi tiến hành bất kỳ thao tác kiểm tra hay sửa chữa nào. Sử dụng bút thử điện để đảm bảo không còn điện áp nguy hiểm.

Một số sự cố thường gặp và cách khắc phục:

Đèn/Thiết bị không hoạt động khi bật cả hai công tắc.

Nguyên nhân có thể:

• Nguồn điện tổng bị ngắt.
• Bóng đèn bị cháy hoặc thiết bị điều khiển bị hỏng.
• Dây dẫn bị đứt hoặc mối nối bị lỏng (tại công tắc, đèn hoặc hộp nối).
• Đấu dây sai sơ đồ mạch điện 2 chiều.

Cách khắc phục:

• Kiểm tra CB/Aptomat tổng và CB nhánh cấp cho mạch điện.
• Thử thay thế bóng đèn hoặc kiểm tra thiết bị đang điều khiển.
• Kiểm tra kỹ lưỡng các mối nối tại cả hai công tắc, đảm bảo dây dẫn được kết nối chắc chắn vào các cực COM/L, L1/1, L2/2 theo đúng sơ đồ. Kiểm tra dây dẫn đến đèn và dây trung tính. Siết lại các vít kẹp nếu cần.
• Xem lại sơ đồ đấu dây công tắc 2 chiều và đối chiếu với cách đấu thực tế, sửa lại nếu sai.

Chỉ có thể bật/tắt đèn từ một trong hai công tắc.

Nguyên nhân có thể:

• Đấu sai dây liên lạc giữa hai công tắc (ví dụ: đấu chéo dây L1 và L2).
• Một trong hai công tắc bị hỏng cơ cấu chuyển mạch bên trong.

Cách khắc phục:

• Kiểm tra lại việc đấu nối hai dây liên lạc giữa cực L1/1 và L2/2 của hai công tắc, đảm bảo chúng được đấu song song đúng cách (L1/1 công tắc A nối với L1/1 công tắc B, L2/2 công tắc A nối với L2/2 công tắc B).
• Nếu nghi ngờ công tắc hỏng, có thể tạm thời tháo một công tắc ra và thử đấu nối trực tiếp dây nguồn và dây ra tải để kiểm tra mạch cơ bản. Nếu đèn sáng, khả năng cao công tắc đã bị lỗi. Cần thay thế công tắc bị hỏng bằng một công tắc 8431L_2_WE_G19 mới.

Công tắc bị kẹt, khó nhấn hoặc không trở về vị trí bình thường.

Nguyên nhân có thể:

• Bụi bẩn lọt vào cơ cấu bên trong.
• Cơ cấu cơ khí bên trong bị mòn hoặc hư hỏng do sử dụng lâu ngày hoặc tác động lực quá mạnh.
• Lắp đặt bị vênh, cấn khung.

Cách khắc phục:

• Thử vệ sinh bề mặt và các khe hở của công tắc bằng khí nén hoặc chổi mềm.
• Kiểm tra lại việc lắp đặt, đảm bảo công tắc không bị cấn, vênh bởi đế âm hoặc khung. Nới lỏng vít và căn chỉnh lại nếu cần.
• Nếu các biện pháp trên không hiệu quả, cơ cấu bên trong có thể đã bị hỏng. Cần thay thế công tắc mới để đảm bảo hoạt động trơn tru và an toàn.

Có hiện tượng phát nhiệt hoặc mùi khét tại vị trí công tắc.

Nguyên nhân có thể:

• Mối nối dây bị lỏng, tiếp xúc không tốt gây ra điện trở cao và phát nhiệt.
• Sử dụng công tắc để điều khiển tải có công suất vượt quá dòng điện định mức 16AX.
• Công tắc bị lỗi nội tại.

Cách khắc phục:

• Ngắt điện ngay lập tức.
• Tháo mặt che công tắc và kiểm tra kỹ các mối nối dây. Siết chặt lại tất cả các vít kẹp. Nếu dây có dấu hiệu bị oxy hóa hoặc cháy sém, cần cắt bỏ phần đó và làm lại mối nối.
• Kiểm tra lại công suất của thiết bị đang được điều khiển, đảm bảo không vượt quá khả năng chịu tải của công tắc. Nếu vượt tải, cần nâng cấp công tắc hoặc sử dụng contactor/relay hỗ trợ.
• Nếu các mối nối đã chắc chắn và tải phù hợp mà vẫn phát nhiệt, công tắc có thể đã bị hỏng. Cần thay thế ngay bằng công tắc mới để tránh nguy cơ cháy nổ.
