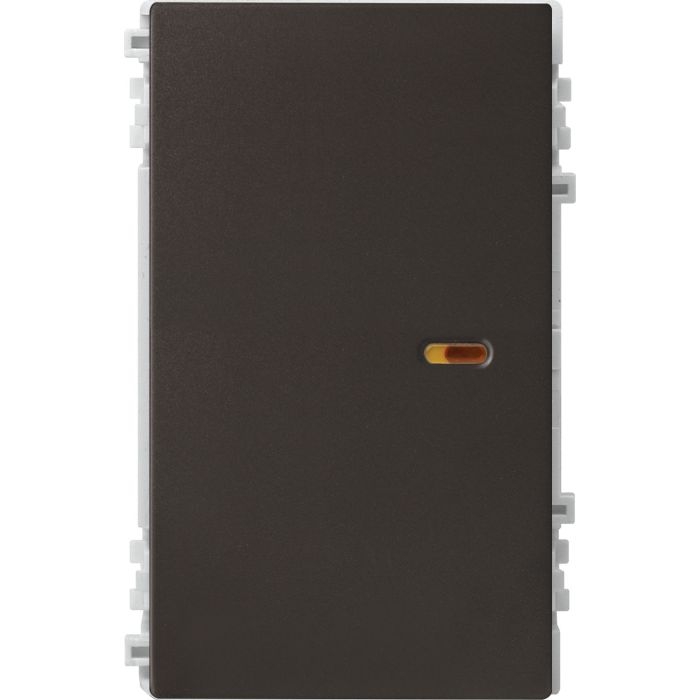

Công Tắc 2 Chiều, Size L Schneider 8431L_2_BZ_G19

Công Tắc 2 Chiều, Size L Schneider 8431L_2_BZ_G19, một bộ phận chuyển mạch điện tinh tế thuộc dòng AvatarOn A danh tiếng, chính là giải pháp điều khiển chiếu sáng linh hoạt và thẩm mỹ mà các kỹ sư điện, kỹ thuật viên và quản lý kỹ thuật đang tìm kiếm để hoàn thiện mọi công trình từ công nghiệp đến dân dụng cao cấp tại thanhthienphu.vn.

Thiết bị đóng cắt hiện đại này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất mà còn mang đến vẻ đẹp sang trọng, góp phần nâng cao giá trị và hiệu quả vận hành cho hệ thống điện của bạn, đồng thời đảm bảo an toàn tuyệt đối và sự bền bỉ theo thời gian.

1. Cấu tạo tinh tế của 8431L_2_BZ_G19

• Mặt che (Cover Plate): Điểm nhấn thẩm mỹ chính của công tắc. Với mã 8431L_2_BZ_G19, mặt che được hoàn thiện bằng màu Đồng Ánh Kim (Bronze – G19) độc đáo, mang lại vẻ đẹp sang trọng, ấm áp và hiện đại. Thuộc dòng AvatarOn A, mặt che có thiết kế tràn viền tinh tế, phẳng mịn, tạo cảm giác liền mạch với bề mặt tường.
• Khung đỡ (Grid Plate/Frame): Bộ phận xương sống, giữ cố định bộ cơ phận và kết nối với đế âm tường. Khung đỡ thường được làm từ kim loại chắc chắn hoặc nhựa kỹ thuật cường lực, đảm bảo công tắc được lắp đặt vững chắc, không bị cong vênh hay xê dịch sau thời gian dài sử dụng. Thiết kế khung đỡ được tính toán kỹ lưỡng để tương thích với các loại đế âm tiêu chuẩn trên thị trường Việt Nam.
• Bộ cơ phận (Switching Mechanism): Trái tim của công tắc, nơi thực hiện chức năng đóng/cắt mạch điện. Bộ cơ phận của Schneider được chế tạo với độ chính xác cao, sử dụng các vật liệu dẫn điện tốt và có khả năng chịu hồ quang điện. Cơ cấu bật/tắt được thiết kế để mang lại cảm giác nhấn nhẹ nhàng, dứt khoát nhưng vẫn đảm bảo độ bền cơ học lên đến hàng chục ngàn lần thao tác.
• Tiếp điểm (Contacts): Các điểm tiếp xúc trực tiếp để đóng hoặc ngắt dòng điện. Schneider sử dụng hợp kim bạc hoặc vật liệu tương đương cho tiếp điểm, giúp giảm điện trở tiếp xúc, tăng khả năng dẫn điện, chịu được nhiệt độ cao và chống mài mòn hiệu quả.
• Chân đấu dây (Terminals): Nơi kết nối dây dẫn điện vào công tắc. Công tắc 8431L_2_BZ_G19 sử dụng cơ chế cắm nhanh (screwless terminals hoặc quick connect), một cải tiến vượt trội giúp việc đấu nối dây trở nên nhanh chóng, dễ dàng và an toàn hơn rất nhiều so với kiểu bắt vít truyền thống. Chỉ cần tuốt vỏ dây dẫn và cắm vào đúng vị trí, cơ chế kẹp bên trong sẽ giữ chặt lõi dây, đảm bảo kết nối chắc chắn và ổn định, giảm thiểu nguy cơ lỏng lẻo hay phát sinh nhiệt do tiếp xúc kém.

2. Những tính năng vượt trội của 8431L_2_BZ_G19

• Thiết kế AvatarOn A Độc Đáo và Sang Trọng: Đây là điểm nhấn không thể bỏ qua. Thiết kế tràn viền, phẳng mịn tạo nên vẻ đẹp liền lạc, hiện đại, dễ dàng hòa hợp với mọi phong cách nội thất. Khả năng thay đổi mặt che linh hoạt cho phép tùy biến không gian hoặc làm mới thiết bị một cách đơn giản. Màu Đồng Ánh Kim (Bronze G19) mang lại cảm giác ấm cúng, sang trọng, tạo điểm nhấn tinh tế cho bức tường.
• Chất liệu Polycarbonate Cao Cấp: Sự an toàn luôn là ưu tiên hàng đầu. Công tắc được làm từ nhựa Polycarbonate chất lượng cao, có khả năng chống cháy lan hiệu quả, chịu được va đập mạnh và không bị ngả màu theo thời gian dưới tác động của môi trường hay tia UV.
• Chức Năng 2 Chiều Linh Hoạt: Tính năng cốt lõi của sản phẩm, cho phép điều khiển một hoặc một nhóm đèn từ hai vị trí khác nhau. Đây là giải pháp lý tưởng cho các không gian như cầu thang, hành lang dài, phòng ngủ lớn, sảnh chờ hoặc trong các ứng dụng công nghiệp cần điều khiển thiết bị từ nhiều điểm. Sự tiện lợi này giúp tối ưu hóa việc sử dụng năng lượng và nâng cao trải nghiệm người dùng, đáp ứng nhu cầu về quy trình vận hành hiệu quả.
• Cơ Chế Cắm Nhanh Tiện Lợi (Quick Connect): Một cải tiến đột phá giúp tiết kiệm đáng kể thời gian và công sức lắp đặt cho các kỹ thuật viên điện. Thay vì phải loay hoay với tua vít, chỉ cần cắm dây dẫn đã tuốt vỏ vào đúng cổng, kết nối sẽ được thực hiện nhanh chóng và chắc chắn. Cơ chế này không chỉ tăng tốc độ thi công mà còn giảm thiểu rủi ro do đấu nối lỏng lẻo, đảm bảo an toàn và độ tin cậy của hệ thống – yếu tố then chốt trong các dự án công nghiệp và xây dựng quy mô lớn.
• Tiếp Điểm Chất Lượng Cao, Dòng Định Mức 16AX: Đảm bảo khả năng hoạt động ổn định và an toàn ngay cả với các loại đèn có dòng khởi động cao như đèn huỳnh quang hoặc hệ thống nhiều đèn LED công suất lớn. Ký hiệu “AX” cho thấy công tắc được thiết kế đặc biệt để chịu được dòng phóng điện ban đầu của tải đèn huỳnh quang. Tiếp điểm làm từ hợp kim bạc giúp dẫn điện tốt, giảm tổn hao năng lượng và kéo dài tuổi thọ sản phẩm lên đến hàng chục ngàn lần bật tắt, mang lại hiệu quả kinh tế lâu dài.
• Đạt Tiêu Chuẩn Quốc Tế IEC 60669-1: Sự tuân thủ các tiêu chuẩn quốc tế uy tín như IEC là bằng chứng thép cho chất lượng và độ an toàn của sản phẩm. Điều này mang lại sự an tâm tuyệt đối cho người sử dụng và các nhà quản lý, đồng thời giúp công trình dễ dàng đáp ứng các quy định về an toàn điện tại Việt Nam và quốc tế.
• Kích Thước Size L Phổ Biến: Kích thước chuẩn Size L (thường là 86x86mm) giúp công tắc tương thích tốt với hầu hết các loại đế âm thông dụng trên thị trường, thuận tiện cho cả việc lắp đặt mới và thay thế các công tắc cũ.

3. Hướng dẫn chi tiết kết nối và lắp đặt 8431L_2_BZ_G19

Trước khi bắt đầu, hãy đảm bảo bạn đã chuẩn bị đầy đủ dụng cụ cần thiết:

• Tua vít (loại dẹp và bake phù hợp)
• Kìm tuốt dây, kìm cắt dây
• Bút thử điện (loại tốt, còn hoạt động)
• Băng keo cách điện
• Công tắc 8431L_2_BZ_G19 (2 chiếc cho một mạch 2 chiều)
• Dây điện phù hợp (tiết diện từ 1.5mm² đến 4mm²)
• Đế âm tường đã được lắp đặt sẵn

Các bước thực hiện:

Ngắt Nguồn Điện Tổng: Đây là bước quan trọng nhất để đảm bảo an toàn tuyệt đối. Hãy ngắt nguồn điện tại cầu dao tổng (aptomat tổng) của khu vực bạn sắp làm việc. Sử dụng bút thử điện để kiểm tra lại tại vị trí lắp đặt, chắc chắn rằng không còn điện áp trước khi tiến hành bất kỳ thao tác nào. An toàn là trên hết.

Xác Định và Chuẩn Bị Dây Dẫn:

• Tại vị trí công tắc thứ nhất (nơi cấp nguồn): Cần có dây Nóng (L – dây pha, dây lửa) từ nguồn cấp và hai dây trung gian (dây liên lạc) để nối sang công tắc thứ hai.
• Tại vị trí công tắc thứ hai (nơi nối ra đèn): Cần có hai dây trung gian từ công tắc thứ nhất đến và dây đi ra đèn (dây điều khiển đèn). Dây Nguội (N – dây trung tính) thường được nối trực tiếp đến đèn mà không đi qua công tắc.
• Sử dụng kìm tuốt dây để tuốt vỏ cách điện ở đầu mỗi sợi dây khoảng 10-12mm, đảm bảo lõi đồng sạch sẽ, không bị xơ hoặc gãy.

Đấu Dây Vào Công Tắc Thứ Nhất:

• Quan sát mặt sau công tắc 8431L_2_BZ_G19, bạn sẽ thấy các cổng cắm nhanh được ký hiệu rõ ràng. Thông thường sẽ có một cổng chung (ký hiệu L, P hoặc COM) và hai cổng chuyển đổi (ký hiệu 1, 2 hoặc L1, L2).
• Cắm dây Nóng (L) từ nguồn cấp vào cổng chung (L/P/COM).
• Cắm hai dây trung gian vào hai cổng chuyển đổi (1 và 2). Đảm bảo dây được cắm sâu và chắc chắn. Cơ chế kẹp sẽ tự động giữ chặt dây.

Đấu Dây Vào Công Tắc Thứ Hai:

• Tương tự công tắc thứ nhất, xác định các cổng L/P/COM, 1 và 2.
• Cắm hai dây trung gian từ công tắc thứ nhất vào hai cổng chuyển đổi (1 và 2) của công tắc thứ hai. Lưu ý: Dây nối vào cổng 1 của công tắc này phải tương ứng với dây nối vào cổng 1 của công tắc kia, tương tự với cổng 2.
• Cắm dây đi ra đèn vào cổng chung (L/P/COM) của công tắc thứ hai.

Cố Định Công Tắc Vào Đế Âm:

• Sắp xếp gọn gàng các dây dẫn vào bên trong đế âm.
• Đặt công tắc vào đế âm, căn chỉnh cho ngay ngắn.
• Sử dụng các vít đi kèm để cố định khung đỡ của công tắc vào đế âm một cách chắc chắn. Vặn vít vừa đủ lực, tránh làm biến dạng khung đỡ.

Lắp Mặt Che AvatarOn A:

• Đặt mặt che màu Đồng Ánh Kim lên khung đỡ, căn chỉnh đúng vị trí các ngàm giữ.
• Nhấn nhẹ đều các góc để mặt che khớp hoàn toàn vào khung đỡ. Thiết kế ngàm thông minh giúp việc lắp đặt mặt che rất dễ dàng và chắc chắn.

Kiểm Tra Lại và Hoàn Tất:

• Kiểm tra lại toàn bộ các kết nối, đảm bảo không có dây nào bị hở hoặc chạm chập.
• Bật lại nguồn điện tổng tại cầu dao.
• Thử bật/tắt đèn từ cả hai vị trí công tắc. Đèn phải sáng/tắt một cách độc lập từ mỗi công tắc. Ví dụ: Bật ở công tắc 1, có thể tắt ở công tắc 2 và ngược lại.
• Nếu mọi thứ hoạt động chính xác, quá trình lắp đặt đã hoàn tất.

Lưu ý quan trọng:

• Luôn tuân thủ các quy tắc an toàn điện. Nếu không chắc chắn, hãy liên hệ thợ điện chuyên nghiệp.
• Sơ đồ đấu dây công tắc 2 chiều có thể có nhiều biến thể, nhưng nguyên tắc chung là dây pha vào chân chung công tắc 1, hai chân chuyển đổi của công tắc 1 nối với hai chân chuyển đổi của công tắc 2, chân chung công tắc 2 nối ra đèn.
• Việc sử dụng cơ chế cắm nhanh giúp giảm thiểu lỗi đấu nối, nhưng vẫn cần đảm bảo dây được cắm hết hành trình và giữ chặt.

4. Ứng dụng đa dạng của 8431L_2_BZ_G19

Trong Sản Xuất Công Nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may…):

• Chiếu sáng nhà xưởng, dây chuyền: Lắp đặt công tắc 2 chiều ở hai đầu của một khu vực làm việc dài hoặc dây chuyền sản xuất cho phép công nhân dễ dàng bật/tắt đèn từ vị trí thuận tiện nhất, tiết kiệm thời gian di chuyển và đảm bảo đủ ánh sáng khi cần thiết, góp phần nâng cao năng suất và an toàn lao động. Độ bền cơ học và khả năng chịu tải 16AX của công tắc Schneider đảm bảo hoạt động ổn định trong môi trường công nghiệp.
• Phòng điều khiển, phòng sạch: Yêu cầu về thiết bị không chỉ bền bỉ mà còn thẩm mỹ và dễ vệ sinh. Thiết kế phẳng mịn, tràn viền của AvatarOn A màu Đồng Ánh Kim đáp ứng tốt các tiêu chí này.
• Khu vực kho bãi, hành lang: Kiểm soát ánh sáng hiệu quả tại các lối đi dài, cửa ra vào ở hai đầu, giúp tiết kiệm năng lượng đáng kể.

Trong Lĩnh Vực Xây Dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng…):

• Tòa nhà văn phòng, Trung tâm thương mại: Sử dụng cho hệ thống chiếu sáng hành lang, cầu thang bộ, sảnh lớn, phòng họp cần điều khiển linh hoạt từ nhiều cửa. Màu Đồng Ánh Kim sang trọng góp phần nâng tầm đẳng cấp cho không gian kiến trúc.
• Khách sạn, Resort cao cấp: Lắp đặt trong phòng ngủ (điều khiển đèn đầu giường và cửa ra vào), hành lang tầng, khu vực công cộng, mang lại sự tiện nghi tối đa cho khách hàng và thể hiện sự đầu tư vào chất lượng dịch vụ.
• Chung cư, Biệt thự hiện đại: Giải pháp lý tưởng cho cầu thang, phòng khách rộng, phòng ngủ master, nơi gia chủ mong muốn sự thuận tiện và vẻ đẹp tinh tế trong từng chi tiết nhỏ. Công tắc Schneider 8431L_2_BZ_G19 là sự lựa chọn hoàn hảo để tạo điểm nhấn nội thất.

Trong Ngành Năng Lượng (Điện lực, Dầu khí, Năng lượng tái tạo…): Phòng điều hành trạm biến áp, nhà máy điện: Sử dụng cho các mạch chiếu sáng phụ trợ, hệ thống thông gió cục bộ cần điều khiển từ các vị trí khác nhau trong phòng. Độ tin cậy cao của thiết bị Schneider là yếu tố quan trọng trong môi trường yêu cầu vận hành liên tục và an toàn nghiêm ngặt.

Trong Tự Động Hóa (Lắp ráp robot, Dây chuyền tự động…): Mặc dù hệ thống tự động hóa chủ yếu dùng các giải pháp điều khiển phức tạp hơn, công tắc 2 chiều vẫn có thể được ứng dụng cho việc bật/tắt thủ công hệ thống chiếu sáng cục bộ tại các trạm làm việc, trạm kiểm tra hoặc khu vực bảo trì trong dây chuyền tự động.

Trong Các Ứng Dụng Dân Dụng Khác và Nâng Cấp Làng Nghề: Các khu vực nông thôn đang phát triển công nghiệp, các làng nghề truyền thống khi nâng cấp hệ thống điện nhà xưởng cũng có thể ứng dụng công tắc 2 chiều để tăng tính tiện nghi và chuyên nghiệp, thay thế cho các giải pháp điều khiển cũ kỹ, thiếu an toàn.

5. Khắc phục một số vấn đề thường gặp khi sử dụng 8431L_2_BZ_G19

Vấn đề 1: Công tắc không hoạt động (Đèn không sáng khi bật ở cả hai vị trí)

Nguyên nhân có thể: Mất nguồn điện cung cấp, kết nối dây bị lỏng hoặc sai, cầu dao/aptomat bảo vệ bị nhảy, bóng đèn bị cháy.

Giải pháp:

1. Kiểm tra nguồn điện: Dùng bút thử điện kiểm tra xem có điện tại cầu dao tổng và dây pha (L) cấp vào công tắc thứ nhất hay không.
2. Kiểm tra cầu dao/aptomat: Xem cầu dao/aptomat của mạch đèn có bị nhảy không. Nếu có, bật lại và theo dõi. Nếu tiếp tục nhảy, cần kiểm tra kỹ hơn về nguy cơ ngắn mạch.
3. Kiểm tra bóng đèn: Thử thay một bóng đèn còn tốt vào xem có khắc phục được không.
4. Kiểm tra kết nối dây: (Ngắt nguồn điện trước khi thực hiện) Mở công tắc ra, kiểm tra xem các đầu dây đã được cắm chặt vào cổng kết nối chưa, có bị tuột ra không. Kiểm tra lại sơ đồ đấu dây xem có đúng nguyên tắc công tắc 2 chiều không.

Vấn đề 2: Hoạt động 2 chiều không đúng (Chỉ bật/tắt được ở một công tắc, hoặc bật ở công tắc này không tắt được ở công tắc kia)

Nguyên nhân có thể: Đấu sai dây trung gian (dây liên lạc) giữa hai công tắc.

Giải pháp: (Ngắt nguồn điện trước khi thực hiện)

1. Kiểm tra lại việc đấu nối hai dây trung gian giữa cổng 1, 2 của công tắc thứ nhất và cổng 1, 2 của công tắc thứ hai. Đảm bảo dây từ cổng 1 (công tắc 1) nối đúng vào cổng 1 (công tắc 2) và tương tự với cổng 2. Nếu đấu chéo (1 nối với 2, 2 nối với 1), mạch vẫn có thể hoạt động nhưng không theo logic thông thường. Đảm bảo đấu đúng 1-1 và 2-2.

Vấn đề 3: Công tắc bị kẹt, khó nhấn hoặc không trở về vị trí cũ

Nguyên nhân có thể: Bụi bẩn lọt vào cơ cấu bên trong, lắp đặt bị vênh ép làm kẹt cơ cấu, lỗi cơ khí bên trong (hiếm gặp với sản phẩm mới).

Giải pháp:

1. Thử vệ sinh bề mặt công tắc, dùng khí nén (nếu có) thổi vào các khe hở để loại bỏ bụi bẩn.
2. Nới lỏng nhẹ các vít cố định công tắc vào đế âm, kiểm tra xem có phải do lắp đặt quá chặt hoặc đế âm bị méo làm ép công tắc không. Căn chỉnh lại và siết vít vừa đủ lực.
3. Nếu tình trạng không cải thiện, có thể bộ cơ phận bên trong có vấn đề. Cân nhắc thay thế công tắc mới.

Vấn đề 4: Có tiếng kêu lạ hoặc mùi khét khi hoạt động

Nguyên nhân có thể: Tiếp điểm bị lỏng, quá tải, phát sinh hồ quang mạnh, chập chờn bên trong. Đây là dấu hiệu nguy hiểm.

Giải pháp:

1. Ngắt nguồn điện ngay lập tức.
2. Kiểm tra lại công suất của đèn/thiết bị đang sử dụng có vượt quá dòng định mức 16A của công tắc không.
3. Kiểm tra kỹ các mối nối dây xem có bị lỏng, tiếp xúc kém gây phát nhiệt không.
4. Nếu không xác định được nguyên nhân rõ ràng hoặc nghi ngờ lỗi bên trong công tắc, tuyệt đối không tiếp tục sử dụng. Hãy thay thế bằng công tắc mới để đảm bảo an toàn.
