6XV1860-2R Cáp PROFIBUS bus

6XV1860-2R Cáp PROFIBUS bus lựa chọn tối ưu cho hệ thống truyền thông công nghiệp, đảm bảo kết nối ổn định và hiệu suất vượt trội cho các ứng dụng tự động hóa.

thanhthienphu.vn hân hạnh mang đến giải pháp cáp PROFIBUS chất lượng cao, giúp quý kỹ sư và doanh nghiệp nâng tầm hệ thống, gia tăng năng suất và tiết kiệm chi phí.

1. Thông tin chi tiết về 6XV1860-2R Cáp PROFIBUS bus

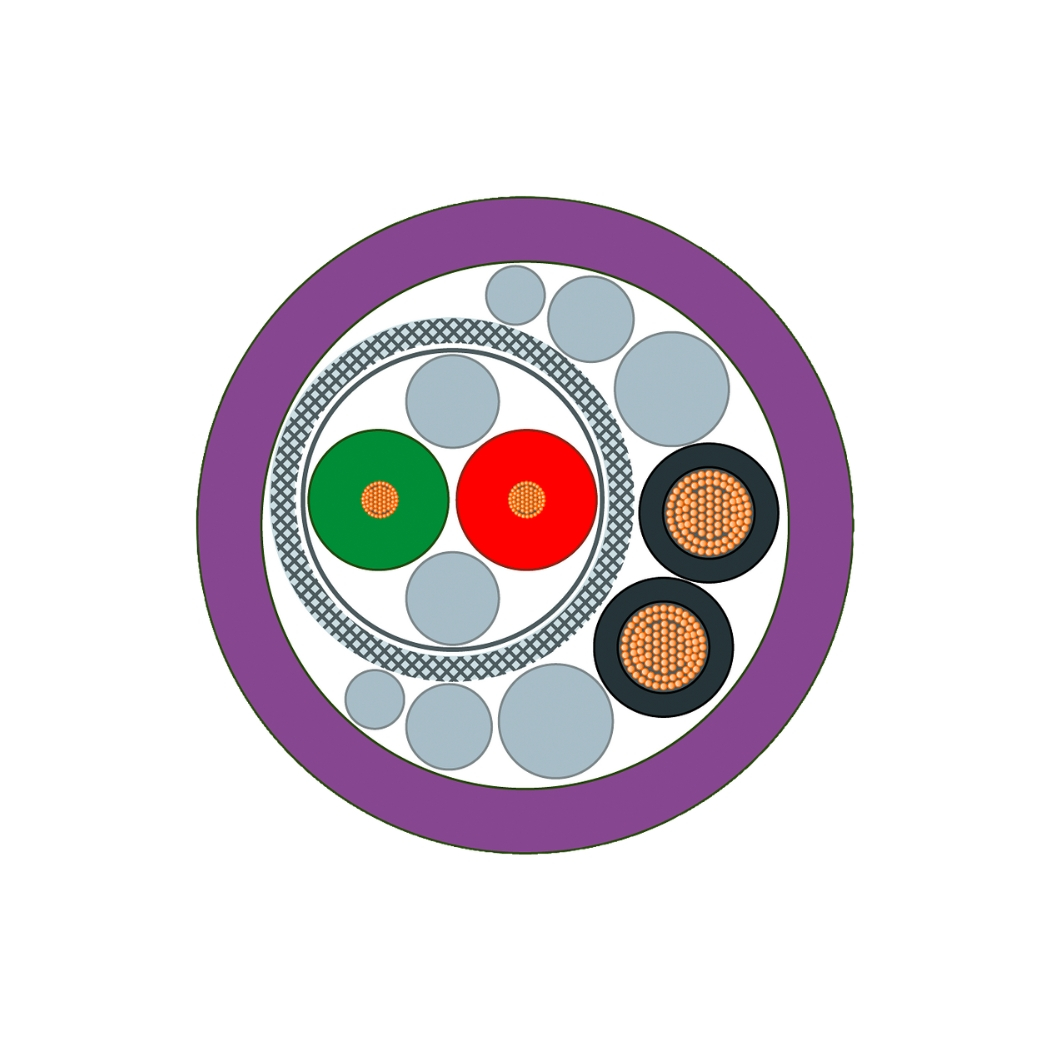

2. Cấu tạo sản phẩm cáp PROFIBUS 6XV1860-2R

Cáp PROFIBUS 6XV1860-2R không chỉ là một sợi cáp thông thường, mà là một kiệt tác kỹ thuật được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất của hệ thống truyền thông công nghiệp hiện đại. Để hiểu rõ hơn về sự ưu việt của sản phẩm, chúng ta hãy cùng khám phá cấu tạo chi tiết của cáp này nhé các anh em kỹ sư.

• Lõi dẫn điện (Conductor): Trái tim của cáp PROFIBUS 6XV1860-2R là hai lõi dây đồng nguyên chất. Đồng được lựa chọn vì khả năng dẫn điện xuất sắc, đảm bảo tín hiệu truyền đi nhanh chóng và ổn định. Hai lõi dây này thường có tiết diện 0.64 mm (tương đương AWG 22), đủ lớn để truyền tải dữ liệu tốc độ cao mà không bị suy hao.
• Lớp cách điện (Insulation): Bao quanh mỗi lõi dây đồng là lớp cách điện. Lớp này không chỉ bảo vệ lõi dây khỏi các tác động vật lý mà còn ngăn chặn sự rò rỉ điện và nhiễu tín hiệu giữa hai lõi dây. Vật liệu cách điện thường là Polyethylene (PE) hoặc Fluorinated Ethylene Propylene (FEP), có độ bền điện môi cao, khả năng chịu nhiệt tốt và ít bị ảnh hưởng bởi hóa chất.
• Lớp chống nhiễu (Shielding): Để bảo vệ tín hiệu PROFIBUS khỏi nhiễu điện từ từ môi trường xung quanh (như động cơ, biến tần, dây điện cao thế), cáp 6XV1860-2R được trang bị lớp chống nhiễu. Lớp này thường là sự kết hợp của lưới đồng đan (braided shield) và lá nhôm (foil shield). Lưới đồng giúp chống nhiễu tần số thấp, còn lá nhôm hiệu quả với nhiễu tần số cao.
• Lớp vỏ ngoài (Outer Jacket): Lớp vỏ ngoài cùng của cáp có nhiệm vụ bảo vệ toàn bộ cấu trúc bên trong khỏi các tác động cơ học (va đập, mài mòn), hóa chất, dầu mỡ và thậm chí cả tia UV (nếu cáp được sử dụng ngoài trời). Vật liệu vỏ thường là Polyvinyl Chloride (PVC) hoặc các loại vật liệu chống cháy, chống dầu đặc biệt. Màu tím đặc trưng của vỏ cáp PROFIBUS giúp dễ dàng nhận biết trong hệ thống.
• Cấu trúc xoắn đôi (Twisted Pair): Hai lõi dây của cáp PROFIBUS được xoắn lại với nhau theo một bước xoắn nhất định. Cấu trúc này không phải ngẫu nhiên mà là một kỹ thuật quan trọng để giảm thiểu nhiễu điện từ và crosstalk (nhiễu xuyên âm) giữa hai dây. Bước xoắn được tính toán kỹ lưỡng để tối ưu hóa hiệu suất truyền dẫn.

3. Các tính năng chính của cáp PROFIBUS 6XV1860-2R

Sản phẩm cáp PROFIBUS 6XV1860-2R không chỉ đơn thuần là một phương tiện truyền dẫn tín hiệu, mà còn là một giải pháp toàn diện cho hệ thống truyền thông công nghiệp, mang lại những lợi ích vượt trội cho người sử dụng, đặc biệt là các kỹ sư và doanh nghiệp trong lĩnh vực tự động hóa.

• Truyền thông tốc độ cao: Với khả năng hỗ trợ tốc độ truyền lên đến 12 Mbps, cáp PROFIBUS 6XV1860-2R đáp ứng nhu cầu truyền tải dữ liệu lớn và nhanh chóng trong các ứng dụng tự động hóa hiện đại. Điều này đặc biệt quan trọng trong các hệ thống điều khiển quá trình, nơi dữ liệu cần được cập nhật liên tục và chính xác.
• Độ tin cậy cao: Cáp được thiết kế và sản xuất theo các tiêu chuẩn nghiêm ngặt như EN 50170, IEC 61158, IEC 61784, đảm bảo chất lượng và độ tin cậy trong quá trình vận hành. Cấu trúc cáp với lớp chống nhiễu kép (lưới đồng và lá nhôm) giúp bảo vệ tín hiệu khỏi các nguồn nhiễu bên ngoài, giảm thiểu nguy cơ mất dữ liệu và gián đoạn hệ thống.
• Khả năng chống nhiễu vượt trội: Như đã đề cập, lớp chống nhiễu kép là một trong những điểm mạnh của cáp 6XV1860-2R. Nó giúp cáp hoạt động ổn định trong môi trường có nhiều thiết bị điện tử công suất lớn, nơi mà nhiễu điện từ là một vấn đề thường gặp.
• Độ bền và tuổi thọ cao: Vật liệu chế tạo cáp được lựa chọn kỹ lưỡng để đảm bảo độ bền và khả năng chống chịu với các điều kiện môi trường khắc nghiệt. Lớp vỏ ngoài PVC (hoặc các vật liệu đặc biệt khác) có khả năng chống mài mòn, chống dầu, chống hóa chất và chống tia UV (tùy chọn). Điều này giúp kéo dài tuổi thọ của cáp, giảm thiểu chi phí bảo trì và thay thế.
• Dễ dàng lắp đặt và sử dụng: Cáp PROFIBUS 6XV1860-2R có thiết kế linh hoạt, dễ dàng uốn cong và lắp đặt trong các không gian hạn chế. Đầu nối PROFIBUS tiêu chuẩn (thường là loại DB9 hoặc M12) giúp việc kết nối cáp với các thiết bị trở nên đơn giản và nhanh chóng.
• Tuân thủ các tiêu chuẩn an toàn: Cáp 6XV1860-2R tuân thủ các tiêu chuẩn an toàn quốc tế như RoHS (hạn chế các chất độc hại), đảm bảo an toàn cho người sử dụng và thân thiện với môi trường.

4. Khắc phục một số lỗi thường gặp với cáp PROFIBUS 6XV1860-2R

Mất kết nối PROFIBUS:

Biểu hiện:

• Đèn LED trên PLC hoặc thiết bị PROFIBUS báo lỗi (ví dụ: đèn BF nhấp nháy).
• Phần mềm báo lỗi kết nối (ví dụ: “PROFIBUS communication error”).
• Thiết bị không hoạt động hoặc hoạt động không đúng.

Nguyên nhân:

• Cáp bị đứt, hỏng hoặc lỏng lẻo.
• Đầu nối bị hỏng hoặc kết nối không chắc chắn.
• Địa chỉ PROFIBUS bị trùng lặp.
• Tốc độ truyền (baud rate) không phù hợp.
• Điện trở cuối (terminator) không được kích hoạt hoặc bị hỏng.
• Nhiễu điện từ quá mạnh.
• Nguồn cấp cho thiết bị bị mất hoặc không đủ.

Cách khắc phục:

• Kiểm tra cáp và đầu nối: Đảm bảo cáp không bị đứt, hỏng hoặc lỏng lẻo. Kiểm tra đầu nối có bị oxy hóa, bám bụi hoặc hư hỏng không. Thay thế cáp hoặc đầu nối nếu cần.
• Kiểm tra địa chỉ PROFIBUS: Đảm bảo mỗi thiết bị có một địa chỉ duy nhất và không trùng lặp với các thiết bị khác.
• Kiểm tra tốc độ truyền: Đảm bảo tốc độ truyền được cấu hình đúng trên tất cả các thiết bị.
• Kiểm tra điện trở cuối: Đảm bảo điện trở cuối được kích hoạt ở hai đầu của mạng PROFIBUS.
• Kiểm tra nhiễu điện từ: Xác định và loại bỏ các nguồn gây nhiễu (ví dụ: động cơ, biến tần, dây điện cao thế). Sử dụng cáp chống nhiễu tốt hơn nếu cần.
• Kiểm tra nguồn cấp: Đảm bảo nguồn cấp cho tất cả các thiết bị ổn định và đủ công suất.

Lỗi truyền dữ liệu:

Biểu hiện:

• Dữ liệu truyền đi/về không chính xác.
• Thiết bị hoạt động không ổn định.
• Phần mềm báo lỗi truyền dữ liệu.

Nguyên nhân:

• Cáp bị nhiễu.
• Chiều dài cáp vượt quá giới hạn cho phép.
• Cấu hình phần mềm không đúng.
• Lỗi phần cứng trên thiết bị.

Cách khắc phục:

• Kiểm tra và giảm thiểu nhiễu điện từ.
• Giảm chiều dài cáp hoặc sử dụng bộ lặp (repeater) nếu cần.
• Kiểm tra lại cấu hình phần mềm (địa chỉ, tốc độ truyền, kiểu dữ liệu…).
• Kiểm tra và thay thế thiết bị nếu nghi ngờ lỗi phần cứng.

Lỗi CRC (Cyclic Redundancy Check):

Biểu hiện:

• Phần mềm báo lỗi CRC.
• Dữ liệu truyền đi/về bị sai lệch.

Nguyên nhân:

• Cáp bị nhiễu hoặc hỏng.
• Lỗi phần cứng trên thiết bị.

Cách khắc phục:

• Kiểm tra cáp và đầu nối.
• Kiểm tra và thay thế thiết bị nếu nghi ngờ lỗi phần cứng.

Lỗi cấu hình:

Biểu hiện:

• Thiết bị không hoạt động đúng chức năng.
• Phần mềm báo lỗi cấu hình.

Nguyên nhân:

• Cấu hình phần mềm không đúng (địa chỉ, tốc độ truyền, kiểu dữ liệu…).
• Cài đặt phần cứng trên thiết bị không đúng (ví dụ: switch cài đặt địa chỉ).

Cách khắc phục:

• Kiểm tra lại cấu hình phần mềm và phần cứng.
• Tham khảo tài liệu hướng dẫn sử dụng của thiết bị.

5. Liên hệ thanhthienphu.vn để được tư vấn

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng, chất lượng đảm bảo: thanhthienphu.vn cam kết cung cấp cáp PROFIBUS 6XV1860-2R chính hãng, có đầy đủ chứng nhận chất lượng (CO, CQ) và tuân thủ các tiêu chuẩn quốc tế.
• Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, đi kèm với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ tư vấn chuyên nghiệp: Đội ngũ kỹ thuật viên giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn miễn phí, giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu và hệ thống của mình.
• Hỗ trợ kỹ thuật tận tâm: thanhthienphu.vn không chỉ bán sản phẩm mà còn cung cấp dịch vụ hỗ trợ kỹ thuật sau bán hàng chu đáo, giúp bạn giải quyết mọi vấn đề phát sinh trong quá trình sử dụng.
• Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp và mạng lưới vận chuyển linh hoạt, đảm bảo giao hàng đến tay bạn trong thời gian sớm nhất.
• Uy tín đã được khẳng định: thanhthienphu.vn đã và đang là đối tác tin cậy của nhiều doanh nghiệp lớn trong các ngành công nghiệp khác nhau, từ sản xuất, chế tạo đến năng lượng, xây dựng.

Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm sự khác biệt:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

thanhthienphu.vn – Nâng tầm hệ thống, kiến tạo tương lai. Hãy để chúng tôi đồng hành cùng bạn trên con đường phát triển bền vững.
