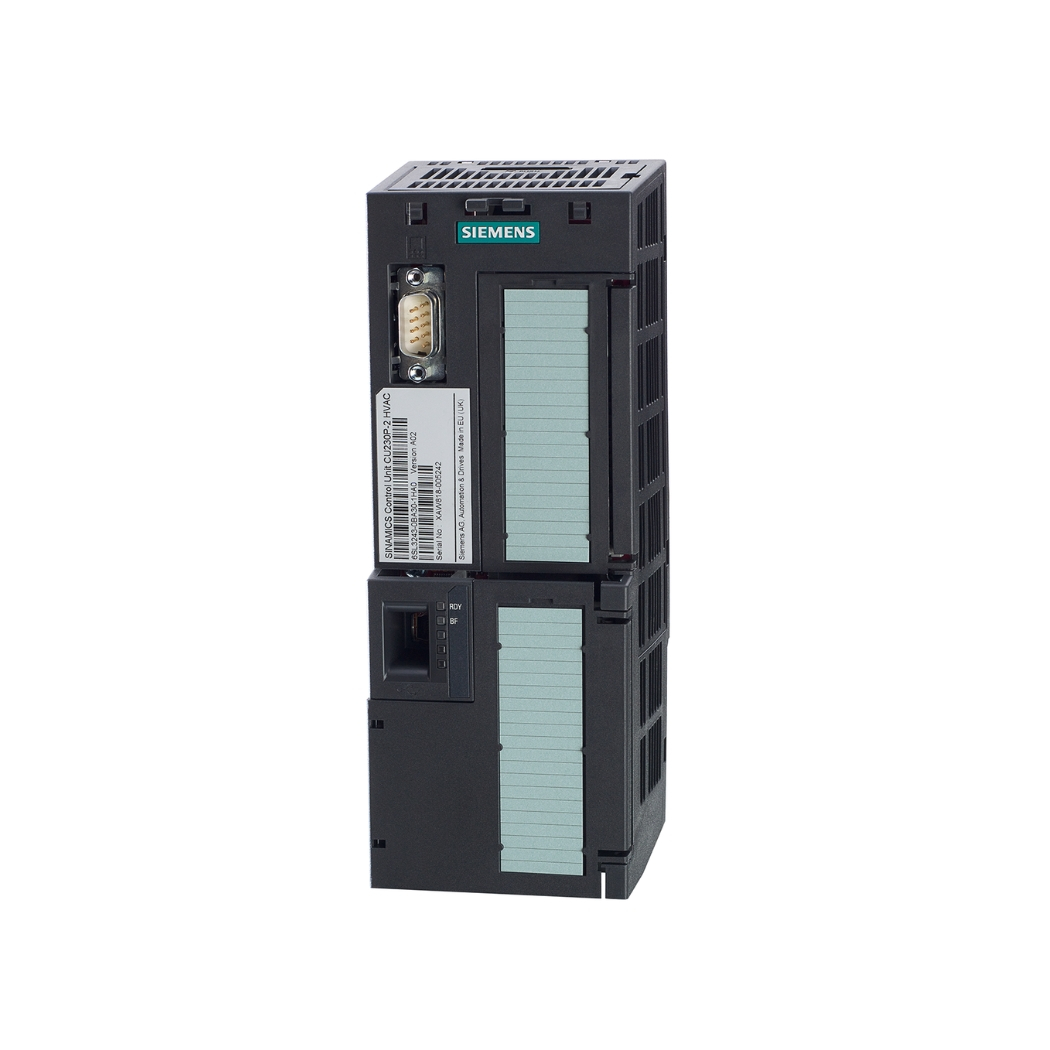

6SL3246-0BA22-1PA0 Biến tần G120 CU250S-2 DP

6SL3246-0BA22-1PA0 G120 CU250S-2 DP, bộ điều khiển truyền động tiên tiến từ Siemens, là giải pháp hoàn hảo để nâng cao hiệu suất và độ tin cậy cho hệ thống máy móc của bạn, mang đến sự an tâm và hiệu quả vượt trội.

thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của biến tần, bộ điều khiển này.

1. Thông Tin Chi Tiết Về 6SL3246-0BA22-1PA0 G120 CU250S-2 DP

2. Cấu Tạo Sản Phẩm 6SL3246-0BA22-1PA0

6SL3246-0BA22-1PA0 G120 CU250S-2 DP không chỉ là một khối kim loại vô tri, mà là một “tác phẩm nghệ thuật” kỹ thuật, nơi mỗi chi tiết đều được tính toán tỉ mỉ để đảm bảo hiệu suất tối ưu và độ tin cậy tuyệt đối. Hãy cùng thanhthienphu.vn khám phá cấu tạo của sản phẩm này, từ những linh kiện điện tử tinh vi đến phần mềm điều khiển thông minh.

Phần cứng:

• Bộ vi xử lý (Microprocessor): “Bộ não” của hệ thống, thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
• Bộ nhớ (Memory): Lưu trữ chương trình điều khiển, thông số cài đặt và dữ liệu hoạt động.
• Mạch giao tiếp (Communication Interface): Kết nối với các thiết bị ngoại vi như máy tính, màn hình HMI, PLC, và các cảm biến.
• Mạch công suất (Power Circuit): Điều khiển dòng điện cấp cho động cơ, bao gồm các linh kiện như IGBT (Insulated-Gate Bipolar Transistor) và diode.
• Mạch bảo vệ (Protection Circuit): Bảo vệ hệ thống khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, đảm bảo an toàn cho người vận hành và thiết bị.
• Mạch vào/ra (I/O Circuit): Giao tiếp với các tín hiệu điều khiển từ bên ngoài, như nút nhấn, công tắc, cảm biến.
• Khối đầu cuối: Cho phép kết nối dây dẫn chắc chắn, an toàn, dễ dàng bảo trì.
• Quạt làm mát: Giúp tản nhiệt, đảm bảo thiết bị vận hành ổn định trong thời gian dài.

Phần mềm:

• Phần mềm nhúng (Firmware): Điều khiển trực tiếp phần cứng, thực hiện các chức năng cơ bản như khởi động, kiểm tra lỗi, giao tiếp.
• Phần mềm ứng dụng (Application Software): Cung cấp các chức năng điều khiển cao cấp, như điều khiển tốc độ, mô-men, vị trí, và các chế độ vận hành khác nhau.
• Phần mềm cấu hình (Configuration Software): Cho phép người dùng cài đặt các thông số, tùy chỉnh các chức năng và giám sát hoạt động của hệ thống. Ví dụ: STARTER, Startdrive.

3. Các Tính Năng Chính Của 6SL3246-0BA22-1PA0 G120 CU250S-2 DP

Không chỉ dừng lại ở những thông số kỹ thuật ấn tượng, 6SL3246-0BA22-1PA0 G120 CU250S-2 DP còn sở hữu những tính năng vượt trội, mang đến cho người dùng trải nghiệm điều khiển truyền động hoàn toàn khác biệt.

Hãy cùng thanhthienphu.vn khám phá những “vũ khí bí mật” này, để bạn có thể khai thác tối đa tiềm năng của hệ thống.

Điều khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC):

Ưu điểm:

• Không cần cảm biến tốc độ trên động cơ, giảm chi phí lắp đặt và bảo trì.
• Hoạt động ổn định ở tốc độ thấp, thậm chí gần 0 Hz.
• Đáp ứng nhanh với thay đổi tải.
• Tăng cường khả năng chịu quá tải.

Nguyên lý hoạt động:

Dựa trên mô hình toán học của động cơ, bộ điều khiển ước tính tốc độ và vị trí rotor mà không cần tín hiệu phản hồi từ cảm biến.

Điều khiển V/f (Voltage/Frequency Control):

Ưu điểm:

• Đơn giản, dễ cài đặt.
• Phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
• Chi phí thấp.

Nguyên lý hoạt động:

Điều chỉnh điện áp và tần số cấp cho động cơ theo một tỷ lệ cố định.

Chức năng An Toàn Tích Hợp (Integrated Safety Functions):

• STO (Safe Torque Off): Ngắt mô-men an toàn, ngăn chặn động cơ khởi động ngoài ý muốn, đảm bảo an toàn cho người vận hành và thiết bị. Đạt tiêu chuẩn SIL 2 (Safety Integrity Level 2) theo EN 61508 và PL d (Performance Level d) theo EN ISO 13849-1.
• Các chức năng an toàn khác (tùy chọn): SS1 (Safe Stop 1), SS2 (Safe Stop 2), SOS (Safe Operating Stop), SLS (Safely-Limited Speed), SSM (Safe Speed Monitor), SDI (Safe Direction).

Truyền Thông PROFIBUS DP:

Ưu điểm:

• Tốc độ truyền dữ liệu cao, đáp ứng thời gian thực.
• Khả năng kết nối nhiều thiết bị trên cùng một mạng.
• Dễ dàng tích hợp vào hệ thống tự động hóa.
• Hỗ trợ các chức năng chẩn đoán và giám sát từ xa.

Khả năng Tùy Biến Cao:

• Các khối chức năng có thể lập trình (Free Function Blocks – FFB): Cho phép người dùng tạo ra các logic điều khiển riêng, đáp ứng các yêu cầu đặc biệt của ứng dụng.
• Bộ điều khiển PID tích hợp: Tự động điều chỉnh các thông số để duy trì giá trị đặt (ví dụ: tốc độ, áp suất, lưu lượng).
• Các chế độ vận hành khác nhau: Chế độ bằng tay (Manual), chế độ tự động (Automatic), chế độ chạy thử (Jog).

Chức năng Tiết Kiệm Năng Lượng:

• Chế độ ECO: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng.
• Chế độ ngủ (Sleep Mode): Giảm thiểu tiêu thụ điện năng khi động cơ không hoạt động.
• Phanh tái sinh (Regenerative Braking): (Tùy chọn, cần Power Module hỗ trợ) Thu hồi năng lượng khi động cơ giảm tốc, chuyển đổi thành điện năng và trả lại lưới điện, giúp tiết kiệm năng lượng đáng kể.

4. Hướng Dẫn Kết Nối 6SL3246-0BA22-1PA0 Với Phần Mềm

Phần mềm cần thiết:

• STARTER: Phần mềm cấu hình, chạy thử và chẩn đoán truyền thống của Siemens cho các dòng biến tần SINAMICS.
• Startdrive: Phần mềm tích hợp trong TIA Portal (Totally Integrated Automation Portal), cung cấp một môi trường kỹ thuật thống nhất cho tất cả các tác vụ tự động hóa.

Các bước kết nối:

Chuẩn bị:

• Đảm bảo rằng bạn đã cài đặt phần mềm STARTER hoặc Startdrive trên máy tính.
• Sử dụng cáp PROFIBUS DP để kết nối máy tính với bộ điều khiển CU250S-2 DP.
• Cấp nguồn cho bộ điều khiển.

Kết nối với STARTER:

• Mở phần mềm STARTER.
• Tạo một dự án mới (New Project) hoặc mở một dự án hiện có.
• Chọn “Add new device” (Thêm thiết bị mới).
• Chọn dòng sản phẩm SINAMICS G120, và chọn CU250S-2 DP từ danh sách.
• Chọn giao thức truyền thông PROFIBUS DP.
• Thiết lập địa chỉ PROFIBUS cho bộ điều khiển (nếu cần).
• Nhấp “Create” (Tạo) để hoàn tất việc thêm thiết bị.
• STARTER sẽ tự động dò tìm và kết nối với bộ điều khiển.

Kết nối với Startdrive (TIA Portal):

• Mở TIA Portal và tạo một dự án mới hoặc mở một dự án hiện có.
• Trong cửa sổ “Project tree” (Cây dự án), nhấp đúp vào “Add new device” (Thêm thiết bị mới).
• Chọn dòng sản phẩm SINAMICS G120, và chọn CU250S-2 DP từ danh sách.
• Chọn giao thức truyền thông PROFIBUS DP.
• Thiết lập địa chỉ PROFIBUS cho bộ điều khiển (nếu cần).
• Nhấp “Create” (Tạo) để hoàn tất việc thêm thiết bị.
• Startdrive sẽ tự động dò tìm và kết nối với bộ điều khiển.

Kiểm tra kết nối:

• Sau khi kết nối thành công, bạn có thể kiểm tra trạng thái kết nối trong phần mềm.
• Bạn cũng có thể thử đọc các thông số từ bộ điều khiển để xác nhận kết nối.

5. Cách Lập Trình 6SL3246-0BA22-1PA0 G120 CU250S-2 DP

Các bước lập trình cơ bản:

Cài đặt thông số cơ bản (Basic Commissioning):

• Thông số động cơ (Motor Data): Nhập các thông số của động cơ, như công suất, điện áp, dòng điện, tốc độ định mức, hệ số công suất. Các thông số này thường được ghi trên nhãn động cơ.
• Thông số ứng dụng (Application Data): Chọn loại ứng dụng (ví dụ: bơm, quạt, băng tải), chế độ điều khiển (V/f, SLVC), và các thông số liên quan khác.
• Giới hạn (Limits): Thiết lập các giới hạn về tốc độ, mô-men, dòng điện, điện áp để bảo vệ động cơ và hệ thống.
• Thời gian tăng/giảm tốc (Ramp-up/Ramp-down Time): Thiết lập thời gian để động cơ tăng tốc từ 0 đến tốc độ đặt và giảm tốc từ tốc độ đặt về 0.

Cấu hình vào/ra (I/O Configuration):

Gán chức năng cho các đầu vào/đầu ra số (DI/DO) và đầu vào/đầu ra tương tự (AI/AO). Ví dụ: gán DI1 cho chức năng khởi động/dừng, DI2 cho chức năng đảo chiều, AI1 cho tín hiệu đặt tốc độ.

Lập trình các khối chức năng (Function Block Programming):

• Sử dụng các khối chức năng có sẵn trong thư viện của phần mềm (ví dụ: khối PID, khối so sánh, khối logic) để tạo ra các logic điều khiển phức tạp hơn.
• Kết nối các khối chức năng với nhau để tạo thành một chương trình hoàn chỉnh.

Chạy thử và tinh chỉnh (Testing and Tuning):

• Chạy thử hệ thống ở chế độ bằng tay (Manual) để kiểm tra các kết nối và các thông số cơ bản.
• Chuyển sang chế độ tự động (Automatic) và kiểm tra hoạt động của hệ thống theo chương trình đã lập trình.
• Tinh chỉnh các thông số (ví dụ: các thông số của bộ điều khiển PID) để đạt được hiệu suất tối ưu.

Lưu và tải chương trình (Saving and Downloading):

• Lưu chương trình vào máy tính và tải xuống bộ điều khiển.
• Tạo bản sao lưu (backup) của chương trình để đề phòng trường hợp mất dữ liệu.

Ví dụ:

Để điều khiển tốc độ của một băng tải sử dụng 6SL3246-0BA22-1PA0, bạn có thể thực hiện các bước sau:

• Cài đặt thông số động cơ và ứng dụng.
• Gán AI1 cho tín hiệu đặt tốc độ (ví dụ: từ một biến trở).
• Gán DI1 cho chức năng khởi động/dừng.
• Sử dụng bộ điều khiển PID để duy trì tốc độ băng tải theo giá trị đặt từ AI1.
• Chạy thử và tinh chỉnh các thông số của bộ điều khiển PID.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3246-0BA22-1PA0

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đã sẵn sàng để nâng cấp hệ thống của mình với 6SL3246-0BA22-1PA0 G120 CU250S-2 DP? Bạn muốn được tư vấn chuyên sâu, giải đáp mọi thắc mắc và nhận báo giá tốt nhất?

Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn – người bạn đồng hành tin cậy của bạn trên con đường chinh phục thành công.

Tại sao nên chọn thanhthienphu.vn?

• Sản phẩm chính hãng: Chúng tôi cam kết cung cấp sản phẩm 6SL3246-0BA22-1PA0 G120 CU250S-2 DP chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7, từ tư vấn lựa chọn sản phẩm, hướng dẫn lắp đặt, cài đặt, lập trình, đến khắc phục sự cố.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.
• Chế độ bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens, mang đến cho bạn sự an tâm tuyệt đối.

Thông tin liên hệ:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao mới trong sản xuất và kinh doanh!
