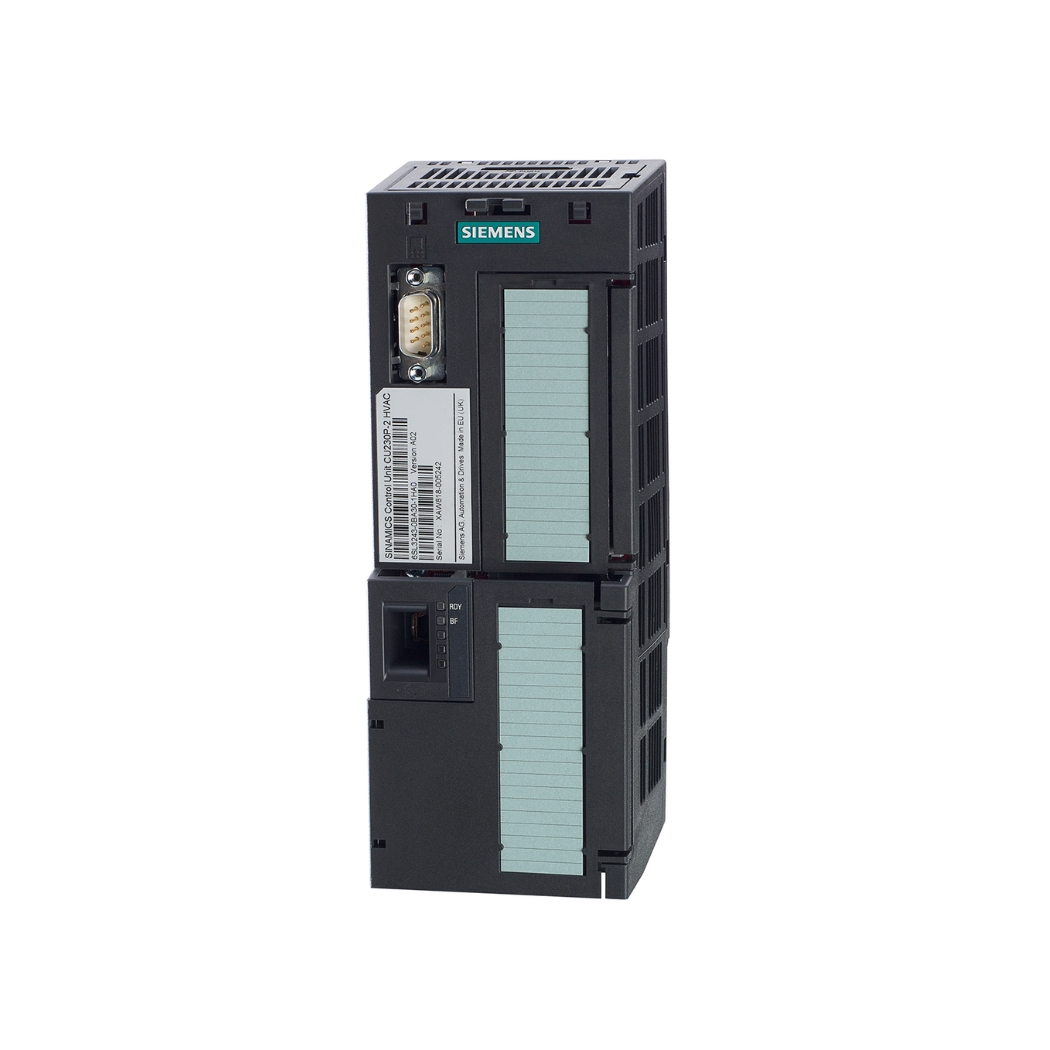

6SL3244-0BB13-1BA1 G120 CU240E-2 F, bộ điều khiển trung tâm của dòng biến tần SINAMICS G120 danh tiếng từ Siemens, chính là giải pháp hoàn hảo cho các kỹ sư, kỹ thuật viên điện và nhà quản lý đang tìm kiếm sự đột phá trong hiệu suất, độ tin cậy và khả năng điều khiển động cơ vượt trội.
thanhthienphu.vn hân hạnh mang đến cho bạn một trải nghiệm hoàn toàn mới, nơi công nghệ tiên tiến hòa quyện cùng sự đơn giản, dễ dàng trong vận hành, giúp tối ưu hóa mọi quy trình sản xuất và tiết kiệm chi phí đáng kể. Biến tần, bộ điều khiển động cơ, SINAMICS G120.
1. Thông Tin Chi Tiết Về 6SL3244-0BB13-1BA1 G120 CU240E-2 F
| Đặc Điểm Kỹ Thuật | Thông Số Chi Tiết |
|---|---|
| Tên sản phẩm | Bộ điều khiển SINAMICS G120 CU240E-2 F |
| Mã sản phẩm | 6SL3244-0BB13-1BA1 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS G120 |
| Loại điều khiển | Điều khiển Vector (có/không có cảm biến), Điều khiển V/f |
| Điện áp đầu vào | 3 pha, 380-480 VAC (+10% / -10%) |
| Tần số đầu vào | 47-63 Hz |
| Chức năng an toàn tích hợp | STO (Safe Torque Off), SS1 (Safe Stop 1), SBC (Safe Brake Control) |
| Cấp bảo vệ | IP20 |
| Truyền thông | PROFINET, PROFIBUS DP, USS/Modbus RTU, CANopen |
| Nhiệt độ hoạt động | -10°C đến +50°C (không giảm công suất) / -10°C đến +60°C (giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | Phụ thuộc vào công suất cụ thể, xem tài liệu kỹ thuật chi tiết của Siemens. |
| Khối lượng | Phụ thuộc vào công suất cụ thể, xem tài liệu kỹ thuật chi tiết của Siemens. |
| Các chứng chỉ và tiêu chuẩn | CE, UL, cULus, EAC, RCM, RoHS, REACH |
| Phần mềm hỗ trợ | STARTER, Startdrive (TIA Portal) |
| Giá bán | Liên hệ |
2. Cấu Tạo 6SL3244-0BB13-1BA1 G120 CU240E-2 F
- Bộ vi xử lý hiệu năng cao: Trung tâm điều khiển của CU240E-2 F là một bộ vi xử lý mạnh mẽ, có khả năng xử lý các thuật toán điều khiển phức tạp một cách nhanh chóng và chính xác. Điều này đảm bảo động cơ của bạn hoạt động mượt mà, đáp ứng tức thì với mọi thay đổi tải, đồng thời tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Mạch công suất tiên tiến: Sử dụng các linh kiện bán dẫn chất lượng cao từ các nhà cung cấp hàng đầu thế giới, mạch công suất của CU240E-2 F đảm bảo khả năng chịu tải cao, độ bền vượt trội và hiệu suất chuyển đổi năng lượng tối ưu. Điều này không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn giảm thiểu tổn thất điện năng, góp phần tiết kiệm chi phí vận hành.
- Giao diện kết nối đa dạng: Với các cổng giao tiếp tích hợp như PROFINET, PROFIBUS DP, USS/Modbus RTU và CANopen, CU240E-2 F dễ dàng kết nối với các hệ thống điều khiển trung tâm, PLC, HMI và các thiết bị ngoại vi khác. Điều này mang lại sự linh hoạt tối đa trong việc tích hợp vào các hệ thống tự động hóa hiện có, đồng thời mở ra khả năng mở rộng và nâng cấp trong tương lai.
- Khối đầu vào/ra (I/O) linh hoạt: CU240E-2 F được trang bị các đầu vào/ra số và tương tự, cho phép kết nối với các cảm biến, công tắc, nút nhấn và các thiết bị điều khiển khác. Điều này giúp bạn dễ dàng xây dựng các hệ thống điều khiển tùy chỉnh, đáp ứng chính xác các yêu cầu cụ thể của ứng dụng.
- Khe cắm thẻ nhớ: Khe cắm thẻ nhớ tích hợp cho phép bạn lưu trữ các thông số cài đặt, chương trình điều khiển và dữ liệu vận hành. Điều này giúp đơn giản hóa quá trình cấu hình, sao lưu và phục hồi dữ liệu, đồng thời cho phép bạn dễ dàng chuyển đổi giữa các cấu hình khác nhau.
- Vỏ bảo vệ chắc chắn: CU240E-2 F được bảo vệ bởi một lớp vỏ kim loại chắc chắn, đạt tiêu chuẩn IP20, giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học. Điều này đảm bảo thiết bị hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
3. Các Tính Năng Chính Của 6SL3244-0BB13-1BA1 G120 CU240E-2 F
Bộ điều khiển 6SL3244-0BB13-1BA1 G120 CU240E-2 F không chỉ dừng lại ở vẻ ngoài mạnh mẽ và cấu tạo tinh vi. Bên trong, nó ẩn chứa một loạt các tính năng tiên tiến, được thiết kế để đáp ứng mọi nhu cầu khắt khe nhất của các ứng dụng công nghiệp hiện đại.
Điều khiển Vector và V/f linh hoạt:
CU240E-2 F hỗ trợ cả hai chế độ điều khiển phổ biến nhất hiện nay: điều khiển Vector (có/không có cảm biến) và điều khiển V/f.
- Điều khiển Vector: Chế độ này cho phép điều khiển chính xác mô-men xoắn và tốc độ động cơ, ngay cả ở tốc độ thấp và khi có tải thay đổi đột ngột. Điều này đặc biệt hữu ích cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, thang máy, cần trục…
- Điều khiển V/f: Chế độ này đơn giản và dễ sử dụng hơn, phù hợp cho các ứng dụng không yêu cầu độ chính xác quá cao như bơm, quạt, băng tải…
Chức năng an toàn tích hợp:
An toàn luôn là ưu tiên hàng đầu trong mọi môi trường công nghiệp. CU240E-2 F được tích hợp sẵn các chức năng an toàn tiên tiến như:
- STO (Safe Torque Off): Ngắt mô-men xoắn của động cơ một cách an toàn, ngăn chặn chuyển động không mong muốn.
- SS1 (Safe Stop 1): Dừng động cơ một cách có kiểm soát trước khi ngắt mô-men xoắn.
- SBC (Safe Brake Control): Điều khiển phanh an toàn, đảm bảo dừng động cơ một cách nhanh chóng và tin cậy.
Tích hợp các hàm bảo vệ động cơ và biến tần:
CU240E-2 F được trang bị các chức năng bảo vệ toàn diện, giúp bảo vệ cả động cơ và biến tần khỏi các sự cố như quá tải, quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch… Điều này không chỉ giúp kéo dài tuổi thọ của thiết bị mà còn đảm bảo an toàn cho người vận hành.
Chức năng điều khiển PID tích hợp:
Bộ điều khiển PID tích hợp cho phép CU240E-2 F tự động điều chỉnh tốc độ và mô-men xoắn của động cơ để duy trì các thông số quy trình như áp suất, lưu lượng, nhiệt độ… một cách chính xác. Điều này giúp bạn dễ dàng xây dựng các hệ thống điều khiển vòng kín, tối ưu hóa hiệu suất và tiết kiệm năng lượng.
Hỗ trợ nhiều chế độ hoạt động:
CU240E-2 F hỗ trợ nhiều chế độ hoạt động khác nhau, bao gồm chế độ hoạt động liên tục, chế độ hoạt động gián đoạn, chế độ hoạt động theo chu kỳ… Điều này mang lại sự linh hoạt tối đa trong việc điều khiển động cơ, đáp ứng mọi yêu cầu của ứng dụng.
Chức năng tiết kiệm năng lượng:
CU240E-2 F được tích hợp các chức năng tiết kiệm năng lượng tiên tiến, giúp giảm thiểu tiêu thụ điện năng của động cơ.
Khả năng mở rộng:
CU240E-2 F có thể được mở rộng bằng cách sử dụng các module chức năng tùy chọn, cho phép bạn thêm các tính năng như giao tiếp truyền thông, đầu vào/ra, chức năng an toàn… Điều này giúp bạn dễ dàng tùy chỉnh hệ thống điều khiển theo nhu cầu cụ thể của ứng dụng.
4. Hướng Dẫn Kết Nối 6SL3244-0BB13-1BA1 G120 CU240E-2 F Với Phần Mềm
Để khai thác tối đa sức mạnh của 6SL3244-0BB13-1BA1 G120 CU240E-2 F, việc kết nối và cấu hình thông qua phần mềm là vô cùng quan trọng. thanhthienphu.vn sẽ hướng dẫn bạn từng bước cụ thể, giúp bạn làm chủ công nghệ một cách dễ dàng và tự tin:
Lựa chọn phần mềm: Siemens cung cấp hai phần mềm chính để cấu hình và điều khiển biến tần SINAMICS G120:
- STARTER: Phần mềm miễn phí, phù hợp cho việc cấu hình cơ bản, cài đặt thông số và chẩn đoán lỗi.
- Startdrive (TIA Portal): Phần mềm tích hợp trong TIA Portal, cung cấp các tính năng nâng cao hơn như lập trình PLC, thiết kế HMI và cấu hình mạng truyền thông.
Chuẩn bị phần cứng:
- Máy tính: Đảm bảo máy tính của bạn đáp ứng các yêu cầu hệ thống tối thiểu của phần mềm.
- Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào loại giao tiếp bạn muốn sử dụng) để kết nối máy tính với CU240E-2 F.
- Nguồn cấp: Đảm bảo CU240E-2 F đã được cấp nguồn đúng theo hướng dẫn của nhà sản xuất.
Cài đặt phần mềm:
- Tải phần mềm STARTER hoặc Startdrive từ trang web của Siemens và cài đặt theo hướng dẫn.
- Nếu sử dụng Startdrive, bạn cần cài đặt thêm các gói phần mềm hỗ trợ cho biến tần SINAMICS G120.
Kết nối phần mềm với CU240E-2 F:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm thiết bị CU240E-2 F vào dự án. Bạn có thể thực hiện việc này bằng cách quét mạng (nếu sử dụng kết nối Ethernet) hoặc chọn thiết bị từ danh sách (nếu sử dụng kết nối USB).
- Phần mềm sẽ tự động phát hiện và kết nối với CU240E-2 F.
Cấu hình thông số:
Sau khi kết nối thành công, bạn có thể truy cập vào giao diện cấu hình của CU240E-2 F.
Tại đây, bạn có thể cài đặt các thông số như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức…)
- Chế độ điều khiển (Vector, V/f)
- Thông số PID
- Chức năng an toàn
- Cấu hình truyền thông
- Và nhiều thông số khác…
Phần mềm cung cấp giao diện trực quan, dễ sử dụng, giúp bạn dễ dàng điều chỉnh các thông số theo nhu cầu của ứng dụng.
Tải thông số xuống CU240E-2 F:
- Sau khi hoàn tất việc cấu hình, bạn cần tải các thông số xuống CU240E-2 F để áp dụng các thay đổi.
- Phần mềm sẽ tự động kiểm tra tính hợp lệ của các thông số trước khi tải xuống.
Kiểm tra và vận hành:
- Sau khi tải thông số, bạn có thể sử dụng phần mềm để kiểm tra hoạt động của CU240E-2 F và động cơ.
- Phần mềm cung cấp các công cụ giám sát và chẩn đoán, giúp bạn theo dõi các thông số vận hành, phát hiện lỗi và khắc phục sự cố.
Với hướng dẫn chi tiết này, bạn sẽ nhanh chóng làm quen với việc kết nối và cấu hình CU240E-2 F, sẵn sàng cho những dự án đầy thách thức và thú vị.
5. Cách Lập Trình 6SL3244-0BB13-1BA1 G120 CU240E-2 F
Không chỉ dừng lại ở việc cấu hình thông số, 6SL3244-0BB13-1BA1 G120 CU240E-2 F còn mang đến khả năng lập trình mạnh mẽ, cho phép bạn tùy biến hoàn toàn hoạt động của biến tần theo nhu cầu cụ thể của ứng dụng. thanhthienphu.vn sẽ hướng dẫn bạn khám phá thế giới lập trình đầy tiềm năng này:
Lựa chọn công cụ lập trình:
- Drive Control Chart (DCC): Công cụ lập trình đồ họa tích hợp trong Startdrive, cho phép bạn tạo các chương trình điều khiển bằng cách kết nối các khối chức năng (function blocks) với nhau. DCC phù hợp cho các ứng dụng từ đơn giản đến trung bình.
- Scripting (STARTER): Ngôn ngữ lập trình dựa trên văn bản, cho phép bạn tạo các chương trình điều khiển phức tạp hơn. Scripting phù hợp cho các ứng dụng nâng cao, đòi hỏi sự linh hoạt và tùy biến cao.
Làm quen với các khối chức năng:
DCC cung cấp một thư viện phong phú các khối chức năng, bao gồm:
- Khối điều khiển động cơ (tốc độ, mô-men xoắn, vị trí…)
- Khối xử lý tín hiệu (lọc, so sánh, chuyển đổi…)
- Khối logic (AND, OR, NOT, XOR…)
- Khối toán học (cộng, trừ, nhân, chia…)
- Khối thời gian (trễ, xung…)
- Và nhiều khối chức năng khác…
Mỗi khối chức năng có các đầu vào và đầu ra, cho phép bạn kết nối chúng với nhau để tạo thành các chương trình điều khiển.
Xây dựng chương trình điều khiển:
- Mở công cụ DCC trong Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Kéo thả các khối chức năng từ thư viện vào vùng làm việc.
- Kết nối các đầu vào và đầu ra của các khối chức năng với nhau bằng cách sử dụng chuột.
- Cấu hình các thông số của từng khối chức năng.
- Kiểm tra và mô phỏng chương trình điều khiển.
- Tải chương trình xuống CU240E-2 F.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3244-0BB13-1BA1 G120 CU240E-2 F
| Mã Lỗi | Nguyên Nhân | Giải Pháp Khắc Phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải động cơ, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm gia tốc/giảm tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số phanh hãm (nếu có), kiểm tra cài đặt bảo vệ quá áp. |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt bảo vệ thấp áp. |
| F0004 | Quá nhiệt biến tần | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, kiểm tra tải động cơ, giảm tải hoặc tăng cường làm mát. |
| F0005 | Quá tải biến tần | Kiểm tra tải động cơ, giảm tải. |
| F0011 | Quá nhiệt động cơ (PTC/KTY) | Kiểm tra cảm biến nhiệt độ động cơ, kiểm tra kết nối cảm biến, kiểm tra tải động cơ, giảm tải hoặc tăng cường làm mát. |
| F0022 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông, kiểm tra thiết bị kết nối. |
| F0070 | Lỗi giá trị đặt | Kiểm tra giá trị đặt (tốc độ, mô-men xoắn…), đảm bảo nằm trong phạm vi cho phép. |
| F0085 | Lỗi bên ngoài | Kiểm tra các thiết bị ngoại vi (công tắc, nút nhấn, cảm biến…), kiểm tra kết nối. |
| F30002 | Lỗi nguồn cấp 24V | Kiểm tra nguồn cấp 24V, kiểm tra cầu chì. |
| F30021 | Lỗi nối đất | Kiểm tra cách điện của động cơ và cáp, kiểm tra nối đất của hệ thống. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng tầm hệ thống điều khiển động cơ của mình lên một tầm cao mới? Bạn mong muốn sở hữu một giải pháp biến tần mạnh mẽ, tin cậy, và dễ sử dụng? 6SL3244-0BB13-1BA1 G120 CU240E-2 F chính là câu trả lời hoàn hảo cho bạn!
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích vượt trội mà sản phẩm này mang lại:
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ lắng nghe nhu cầu của bạn, phân tích ứng dụng cụ thể, và đưa ra giải pháp tối ưu nhất, giúp bạn lựa chọn đúng sản phẩm và cấu hình phù hợp.
- Giá cả cạnh tranh: thanhthienphu.vn cam kết cung cấp sản phẩm chính hãng với giá cả hợp lý nhất thị trường. Chúng tôi luôn có các chương trình ưu đãi hấp dẫn dành cho khách hàng.
- Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng hỗ trợ bạn trong suốt quá trình sử dụng sản phẩm, từ cài đặt, cấu hình, vận hành đến khắc phục sự cố.
- Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho hàng rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.
- Dịch vụ hậu mãi chu đáo: Chúng tôi cam kết mang đến cho bạn dịch vụ hậu mãi tốt nhất, bao gồm bảo hành chính hãng, bảo trì định kỳ, và cung cấp phụ tùng thay thế.
Thông tin liên hệ:
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
Đừng bỏ lỡ cơ hội sở hữu bộ điều khiển 6SL3244-0BB13-1BA1 G120 CU240E-2 F – chìa khóa mở ra tiềm năng vô hạn cho hệ thống của bạn!
