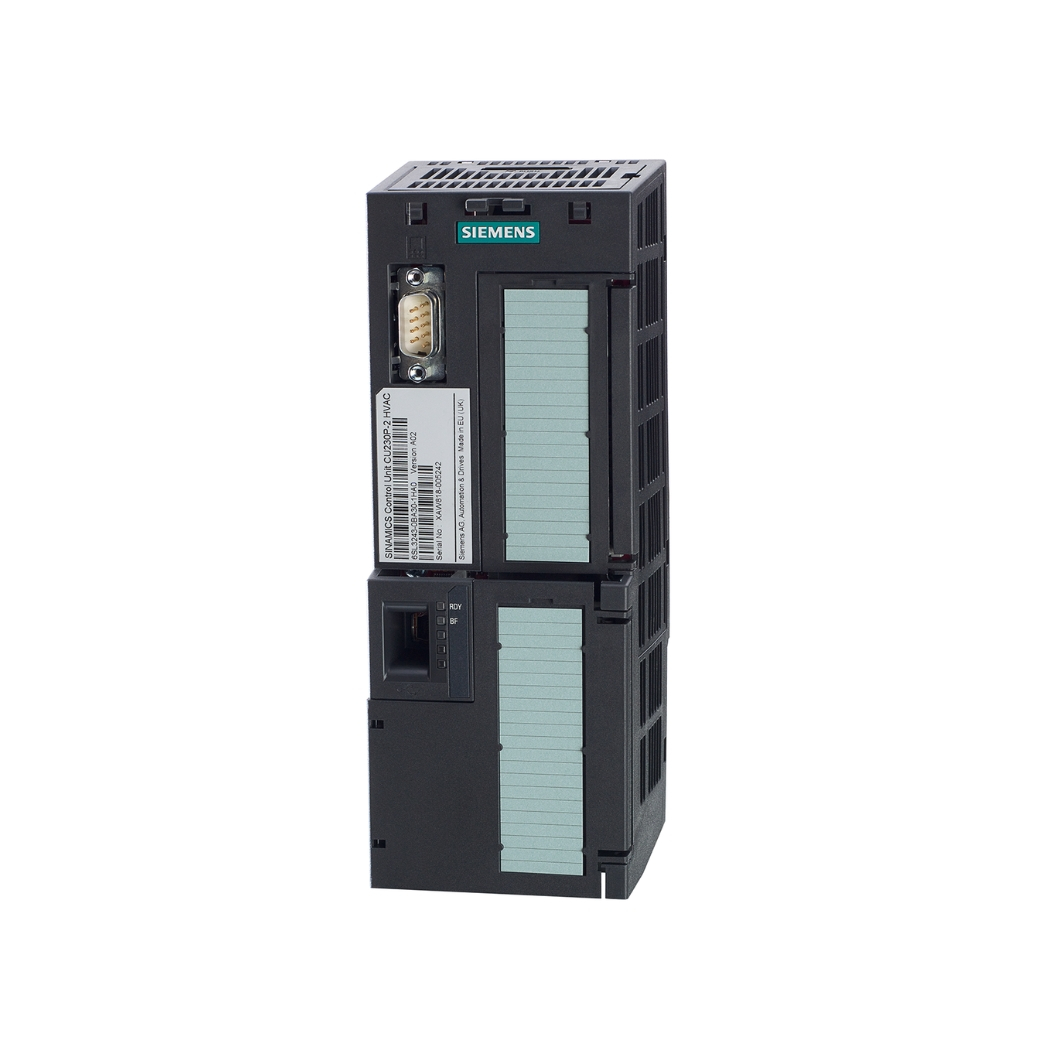

6SL3244-0BB12-1FA0 G120 CU240E-2 PN là bộ điều khiển trung tâm tiên tiến cho biến tần SINAMICS G120, mở ra kỷ nguyên mới cho hiệu suất và khả năng kiểm soát động cơ vượt trội, thay thế hoàn toàn các hệ thống điều khiển cũ kỹ và kém hiệu quả.
Với thiết bị này, thanhthienphu.vn mang đến giải pháp tự động hóa toàn diện, giúp các kỹ sư, nhà quản lý tối ưu hóa quy trình sản xuất, tiết kiệm năng lượng và nâng cao năng lực cạnh tranh trên thị trường.
1. Cấu tạo sản phẩm 6SL3244-0BB12-1FA0 G120 CU240E-2 PN
- Vi xử lý: Sử dụng vi xử lý hiệu năng cao, đảm bảo khả năng xử lý tín hiệu nhanh chóng và chính xác, cho phép điều khiển động cơ một cách mượt mà và hiệu quả.
- Bộ nhớ: Tích hợp bộ nhớ trong và khe cắm thẻ nhớ ngoài, cho phép lưu trữ các thông số cài đặt, chương trình điều khiển và dữ liệu hoạt động của biến tần.
- Cổng giao tiếp: Trang bị cổng giao tiếp PROFINET, cho phép kết nối với hệ thống điều khiển trung tâm (PLC), màn hình HMI và các thiết bị khác trong mạng lưới tự động hóa.
- Mạch điều khiển: Thiết kế mạch điều khiển tiên tiến, sử dụng các linh kiện chất lượng cao, đảm bảo độ tin cậy và tuổi thọ của sản phẩm.
- Khối đầu vào/ra (I/O): Tích hợp các đầu vào/ra số và tương tự, cho phép kết nối với các cảm biến, công tắc, nút nhấn và các thiết bị ngoại vi khác.
- Vỏ bảo vệ: Thiết kế vỏ bảo vệ chắc chắn, đạt tiêu chuẩn IP20, chống bụi và các tác động từ môi trường bên ngoài.
- Tản nhiệt: Hệ thống tản nhiệt hiệu quả, giúp duy trì nhiệt độ hoạt động ổn định của biến tần, ngay cả trong điều kiện làm việc liên tục với tải nặng.
- Giao diện người dùng: Tích hợp các đèn LED hiển thị trạng thái hoạt động và các nút nhấn để cài đặt và vận hành biến tần trực tiếp (nếu không sử dụng bảng điều khiển ngoài).
2. Các tính năng chính của 6SL3244-0BB12-1FA0 G120 CU240E-2 PN
- Điều khiển Vector vòng kín (Closed-loop Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả khi tải thay đổi đột ngột, đảm bảo hiệu suất hoạt động tối ưu và giảm thiểu tổn hao năng lượng.
- Điều khiển V/f (Voltage/Frequency Control): Chế độ điều khiển đơn giản và dễ sử dụng, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn.
- Tích hợp chức năng an toàn: Hỗ trợ các chức năng an toàn tiêu chuẩn như STO (Safe Torque Off), SS1 (Safe Stop 1), đảm bảo an toàn cho người vận hành và thiết bị.
- Truyền thông PROFINET: Giao thức truyền thông công nghiệp hàng đầu hiện nay, cho phép kết nối tốc độ cao, tin cậy và dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Tích hợp Web Server: Cho phép truy cập và cấu hình biến tần từ xa thông qua trình duyệt web, giúp đơn giản hóa quá trình cài đặt, vận hành và bảo trì.
- Hỗ trợ nhiều loại Encoder: Tương thích với nhiều loại encoder khác nhau (TTL, HTL, SSI), cho phép lựa chọn encoder phù hợp với yêu cầu của ứng dụng.
- Chức năng tiết kiệm năng lượng: Tích hợp các thuật toán tối ưu hóa năng lượng, giúp giảm thiểu lượng điện tiêu thụ của động cơ.
- Chẩn đoán lỗi thông minh: Cung cấp các công cụ chẩn đoán lỗi tiên tiến, giúp nhanh chóng xác định và khắc phục các sự cố, giảm thiểu thời gian dừng máy.
- Tự động dò tìm thông số động cơ: Giúp đơn giản hóa quá trình cài đặt và đảm bảo biến tần hoạt động tối ưu với động cơ được kết nối.
- Khả năng tùy biến cao: Cho phép người dùng tùy chỉnh các thông số và chức năng của biến tần để phù hợp với yêu cầu cụ thể của ứng dụng.
3. Hướng dẫn kết nối 6SL3244-0BB12-1FA0 G120 CU240E-2 PN với phần mềm
Chuẩn bị:
- Đảm bảo bạn đã cài đặt phần mềm STARTER hoặc Startdrive (trong TIA Portal) trên máy tính.
- Kết nối cáp PROFINET từ cổng Ethernet của máy tính đến cổng PROFINET trên CU240E-2 PN.
- Cấp nguồn cho biến tần.
Kết nối:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới (hoặc mở dự án hiện có).
- Thêm thiết bị G120 CU240E-2 PN vào dự án (chọn đúng mã hàng 6SL3244-0BB12-1FA0).
- Thiết lập địa chỉ IP cho CU240E-2 PN (nếu cần). Địa chỉ IP này phải nằm trong cùng dải mạng với máy tính.
- Chọn phương thức kết nối (PROFINET).
- Thực hiện kết nối (online) với biến tần.
Cấu hình:
Sau khi kết nối thành công, bạn có thể truy cập vào các thông số của biến tần.
Cấu hình các thông số cơ bản như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức…).
- Chế độ điều khiển (V/f hoặc Vector).
- Các thông số bảo vệ.
- Các thông số truyền thông.
- Các thông số ứng dụng (nếu có).
Tải xuống (Download):
- Sau khi cấu hình xong, bạn cần tải các thông số xuống biến tần.
- Chọn chức năng “Download” trong phần mềm.
Kiểm tra:
- Sau khi tải xuống, bạn có thể kiểm tra hoạt động của biến tần bằng cách chạy thử động cơ.
- Sử dụng các công cụ giám sát và chẩn đoán trong phần mềm để theo dõi hoạt động của biến tần.
4. Hướng dẫn lập trình 6SL3244-0BB12-1FA0 G120 CU240E-2 PN
CU240E-2 PN không yêu cầu “lập trình” theo nghĩa truyền thống (viết code). Thay vào đó, bạn “cấu hình” các khối chức năng (function blocks) có sẵn để tạo ra logic điều khiển mong muốn.
Xác định yêu cầu:
Xác định rõ yêu cầu điều khiển của ứng dụng (ví dụ: điều khiển tốc độ bơm theo tín hiệu áp suất).
Chọn khối chức năng:
Sử dụng phần mềm STARTER hoặc Startdrive để chọn các khối chức năng phù hợp.
Ví dụ:
- Khối điều khiển PID (cho điều khiển vòng kín).
- Khối Ramp (cho thay đổi tốc độ từ từ).
- Khối Logic (AND, OR, NOT…).
- Khối so sánh.
Kết nối khối chức năng:
Kết nối các đầu vào/ra của các khối chức năng với nhau để tạo thành logic điều khiển.
Ví dụ:
- Đầu ra của cảm biến áp suất kết nối với đầu vào của khối PID.
- Đầu ra của khối PID kết nối với đầu vào tốc độ của biến tần.
Cài đặt thông số:
Cài đặt các thông số cho từng khối chức năng (ví dụ: hệ số Kp, Ki, Kd cho khối PID).
Kiểm tra và hiệu chỉnh:
- Chạy thử hệ thống và kiểm tra hoạt động.
- Điều chỉnh các thông số để đạt được hiệu suất mong muốn.
(Ví dụ cụ thể: Điều khiển bơm theo áp suất)
Yêu cầu: Duy trì áp suất nước ổn định trong đường ống bằng cách điều khiển tốc độ bơm.
Khối chức năng:
- Cảm biến áp suất (đầu vào tương tự).
- Khối chuyển đổi tín hiệu (Analog Input).
- Khối PID.
- Khối Ramp.
- Đầu ra tốc độ của biến tần (Analog Output).
Kết nối:
- Cảm biến áp suất -> Khối chuyển đổi -> Đầu vào PID.
- Giá trị đặt áp suất (Setpoint) -> Đầu vào PID.
- Đầu ra PID -> Khối Ramp -> Đầu ra tốc độ biến tần.
Cài đặt:
- Cài đặt dải đo của cảm biến áp suất.
- Cài đặt giá trị đặt áp suất.
- Cài đặt hệ số Kp, Ki, Kd cho khối PID.
- Cài đặt thời gian tăng/giảm tốc cho khối Ramp.
5. Khắc phục một số lỗi thường gặp trên 6SL3244-0BB12-1FA0 G120 CU240E-2 PN
Mã lỗi |
Nguyên nhân |
Cách khắc phục |
F0001 |
Quá dòng |
Kiểm tra động cơ, cáp kết nối, tải. Giảm tải hoặc tăng kích thước biến tần. |
F0002 |
Quá áp |
Kiểm tra điện áp lưới, cài đặt thông số bảo vệ quá áp. |
F0003 |
Thấp áp |
Kiểm tra điện áp lưới, cài đặt thông số bảo vệ thấp áp. |
F0004 |
Quá nhiệt biến tần |
Kiểm tra quạt làm mát, nhiệt độ môi trường, thông gió. |
F0005 |
Quá tải biến tần |
Giảm tải hoặc tăng kích thước biến tần. |
F0701 |
Lỗi truyền thông PROFINET |
Kiểm tra cáp kết nối, địa chỉ IP, cấu hình mạng. |
F30021 |
Lỗi mất pha đầu vào. |
Kiểm tra lại các pha đầu vào của biến tần, nếu có sự cố về điện, hãy liên hệ với nhân viên điện lực để khắc phục. |
A0501 |
Cảnh báo quá dòng (Không dừng biến tần, chỉ cảnh báo) |
Theo dõi dòng điện, kiểm tra tải. Nếu dòng điện vượt quá ngưỡng cho phép trong thời gian dài, cần giảm tải hoặc tăng kích thước biến tần. |
A0700 |
Cảnh báo lỗi truyền thông (Không dừng biến tần, chỉ cảnh báo) |
Kiểm tra kết nối, cấu hình truyền thông. Nếu lỗi vẫn tiếp diễn, cần kiểm tra chi tiết hơn về phần cứng và phần mềm. |
