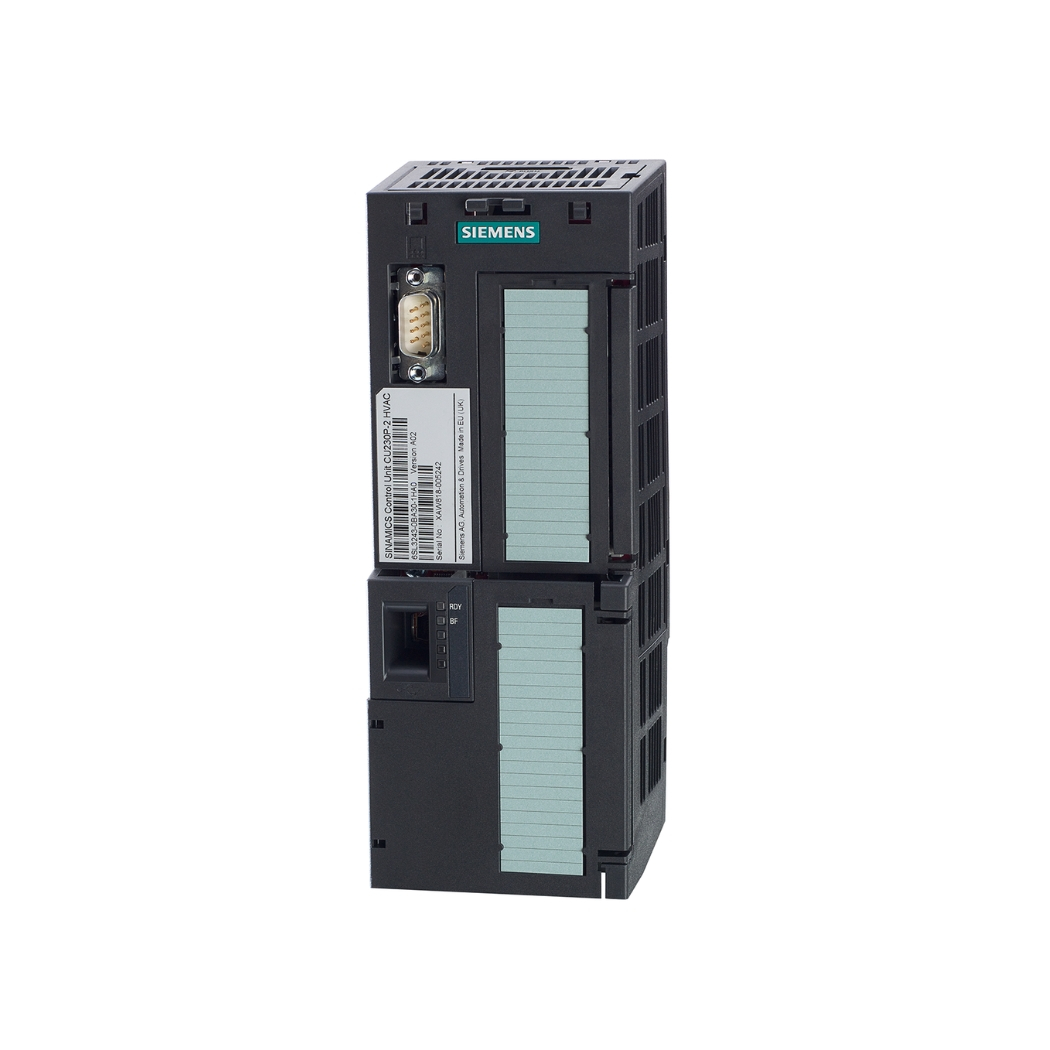

6SL3244-0BB00-1PA1 G120 CU240B-2 DP, bộ điều khiển trung tâm mạnh mẽ cho biến tần SINAMICS G120, mang đến giải pháp vận hành tối ưu, tiết kiệm năng lượng và nâng cao hiệu suất cho hệ thống truyền động của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tình và giải pháp tự động hóa toàn diện, giúp bạn nâng tầm sản xuất và đạt được thành công vượt trội.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3244-0BB00-1PA1 G120 CU240B-2 DP
| Đặc tính | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | Bộ điều khiển CU240B-2 DP cho biến tần SINAMICS G120 |
| Mã sản phẩm | 6SL3244-0BB00-1PA1 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS G120 |
| Loại bộ điều khiển | CU240B-2 DP (PROFIBUS DP) |
| Điện áp đầu vào | 24 V DC |
| Dòng điện đầu vào | 0.9 A |
| Công suất tiêu thụ | 21.6 W |
| Giao diện truyền thông | PROFIBUS DP, USS (Universal Serial Interface), Modbus RTU |
| Số lượng đầu vào/ra số (DI/DO) | 6 DI / 3 DO |
| Số lượng đầu vào tương tự (AI) | 2 AI (0-10 V, 0/4-20 mA) |
| Số lượng đầu ra tương tự (AO) | 1 AO (0/4-20 mA) |
| Nhiệt độ hoạt động | -10 °C đến +55 °C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (Rộng x Cao x Sâu) | 73 mm x 173 mm x 51 mm |
| Trọng lượng | 0.26 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RoHS |
2. Cấu Tạo Sản Phẩm 6SL3244-0BB00-1PA1 G120 CU240B-2 DP
Bộ điều khiển CU240B-2 DP được thiết kế dạng mô-đun, nhỏ gọn, dễ dàng lắp đặt và thay thế. Cấu tạo chính bao gồm các thành phần sau:
Khối xử lý trung tâm (CPU):
Là “bộ não” của bộ điều khiển, thực hiện các thuật toán điều khiển, xử lý tín hiệu và giao tiếp với các thiết bị khác.
Bộ nhớ:
Lưu trữ chương trình điều khiển, dữ liệu cấu hình và các thông số vận hành.
Các cổng kết nối:
- Cổng nguồn: Cung cấp nguồn điện 24V DC cho bộ điều khiển.
- Cổng kết nối động cơ: Kết nối với mô-đun công suất của biến tần.
- Cổng kết nối với màn hình và bàn phím BOP-2 và IOP-2: Cho phép người dùng thiết lập thông số, chuẩn đoán lỗi.
- Cổng truyền thông PROFIBUS DP: Kết nối với mạng PROFIBUS để truyền thông với PLC, hệ thống SCADA hoặc các thiết bị khác.
- Cổng USS/Modbus RTU: Hỗ trợ giao tiếp với các thiết bị khác thông qua giao thức USS hoặc Modbus RTU.
- Các đầu vào/ra số (DI/DO): Tiếp nhận và xuất tín hiệu điều khiển số.
- Các đầu vào tương tự (AI): Tiếp nhận tín hiệu analog từ cảm biến (ví dụ: cảm biến áp suất, nhiệt độ).
- Đầu ra tương tự (AO): Xuất tín hiệu analog để điều khiển các thiết bị khác (ví dụ: van điều khiển).
- Khe cắm thẻ nhớ: Cho phép người dùng có thể sao lưu, phục hồi dữ liệu một cách dễ dàng.
Vỏ bảo vệ:
Bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3244-0BB00-1PA1 G120 CU240B-2 DP
- Điều khiển vector vòng kín (Closed-loop vector control): Đảm bảo độ chính xác và đáp ứng nhanh trong điều khiển tốc độ và mô-men động cơ.
- Điều khiển V/f (Voltage/frequency control): Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Chức năng tiết kiệm năng lượng: Tối ưu hóa dòng điện và điện áp cung cấp cho động cơ, giảm thiểu tổn thất năng lượng.
- Chức năng bảo vệ: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho hệ thống.
- Chức năng giám sát: Theo dõi các thông số vận hành của hệ thống, cảnh báo sớm các sự cố có thể xảy ra.
- Hỗ trợ nhiều chế độ điều khiển: Điều khiển tốc độ, điều khiển mô-men, điều khiển vị trí.
- Tích hợp sẵn bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo hệ thống hoạt động ổn định.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3244-0BB00-1PA1 G120 CU240B-2 DP Với Phần Mềm
Để kết nối CU240B-2 DP với phần mềm, bạn có thể sử dụng phần mềm STARTER hoặc Startdrive của Siemens. Dưới đây là hướng dẫn kết nối với phần mềm STARTER:
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER.
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào cấu hình hệ thống).
- Bộ điều khiển CU240B-2 DP và biến tần SINAMICS G120 đã được lắp đặt và cấp nguồn.
Kết nối phần cứng:
Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng kết nối trên CU240B-2 DP.
Kết nối phần mềm:
- Mở phần mềm STARTER.
- Tạo một dự án mới (New Project).
- Chọn loại biến tần là SINAMICS G120.
- Chọn loại bộ điều khiển là CU240B-2 DP.
- Chọn giao thức truyền thông (ví dụ: PROFIBUS).
- Cài đặt địa chỉ PROFIBUS (nếu sử dụng PROFIBUS).
- Chọn “Online” để kết nối với bộ điều khiển.
- Tìm kiếm thiết bị
- Phần mềm sẽ tự động tìm kiếm và kết nối với CU240B-2 DP.
5. Cách Lập Trình Sản Phẩm 6SL3244-0BB00-1PA1 G120 CU240B-2 DP
Bạn có thể lập trình CU240B-2 DP thông qua phần mềm STARTER hoặc Startdrive. Dưới đây là các bước cơ bản:
Kết nối với bộ điều khiển:
Thực hiện các bước kết nối như đã hướng dẫn ở trên.
Cài đặt thông số cơ bản:
- Chọn chế độ điều khiển (V/f hoặc vector control).
- Cài đặt thông số động cơ (tên, công suất, điện áp, dòng điện, tốc độ định mức…).
- Cài đặt thông số ứng dụng (giới hạn tốc độ, thời gian tăng/giảm tốc…).
Lập trình các chức năng nâng cao (tùy chọn):
- Cài đặt các chức năng bảo vệ.
- Cài đặt các thông số truyền thông.
- Lập trình các ứng dụng đặc biệt (ví dụ: điều khiển đa cấp tốc độ, điều khiển vị trí).
Tải chương trình xuống bộ điều khiển:
Sau khi hoàn tất cài đặt và lập trình, chọn “Download” để tải chương trình xuống bộ điều khiển.
Kiểm tra và vận hành:
- Kiểm tra lại các thông số và kết nối.
- Vận hành thử hệ thống và điều chỉnh các thông số nếu cần.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3244-0BB00-1PA1 G120 CU240B-2 DP
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Giải pháp |
|---|---|---|---|
| F0001 | Quá dòng | Động cơ bị quá tải, ngắn mạch, thông số động cơ không chính xác, thời gian tăng tốc quá ngắn. | Kiểm tra tải, kiểm tra dây dẫn động cơ, kiểm tra thông số động cơ, tăng thời gian tăng tốc. |
| F0002 | Quá áp | Điện áp lưới quá cao, hãm động năng quá mức. | Kiểm tra điện áp lưới, giảm mức hãm động năng. |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất điện tạm thời. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, cải thiện thông gió. |
| F0005 | Quá nhiệt động cơ | Động cơ bị quá tải, thông số bảo vệ quá nhiệt không chính xác. | Kiểm tra tải, kiểm tra thông số bảo vệ quá nhiệt. |
| F0070 | Lỗi truyền thông PROFIBUS | Cáp kết nối bị lỗi, địa chỉ PROFIBUS không chính xác, cấu hình truyền thông không đúng. | Kiểm tra cáp kết nối, kiểm tra địa chỉ PROFIBUS, kiểm tra cấu hình truyền thông. |
| A0501 | Cảnh báo quá dòng | Tải gần đạt giới hạn quá dòng. | Kiểm tra tải, giảm tải nếu cần. |
| A0503 | Cảnh báo điện áp thấp | Điện áp gần đạt giới hạn thấp áp | Kiểm tra điện áp và đảm bảo đủ công suất |
