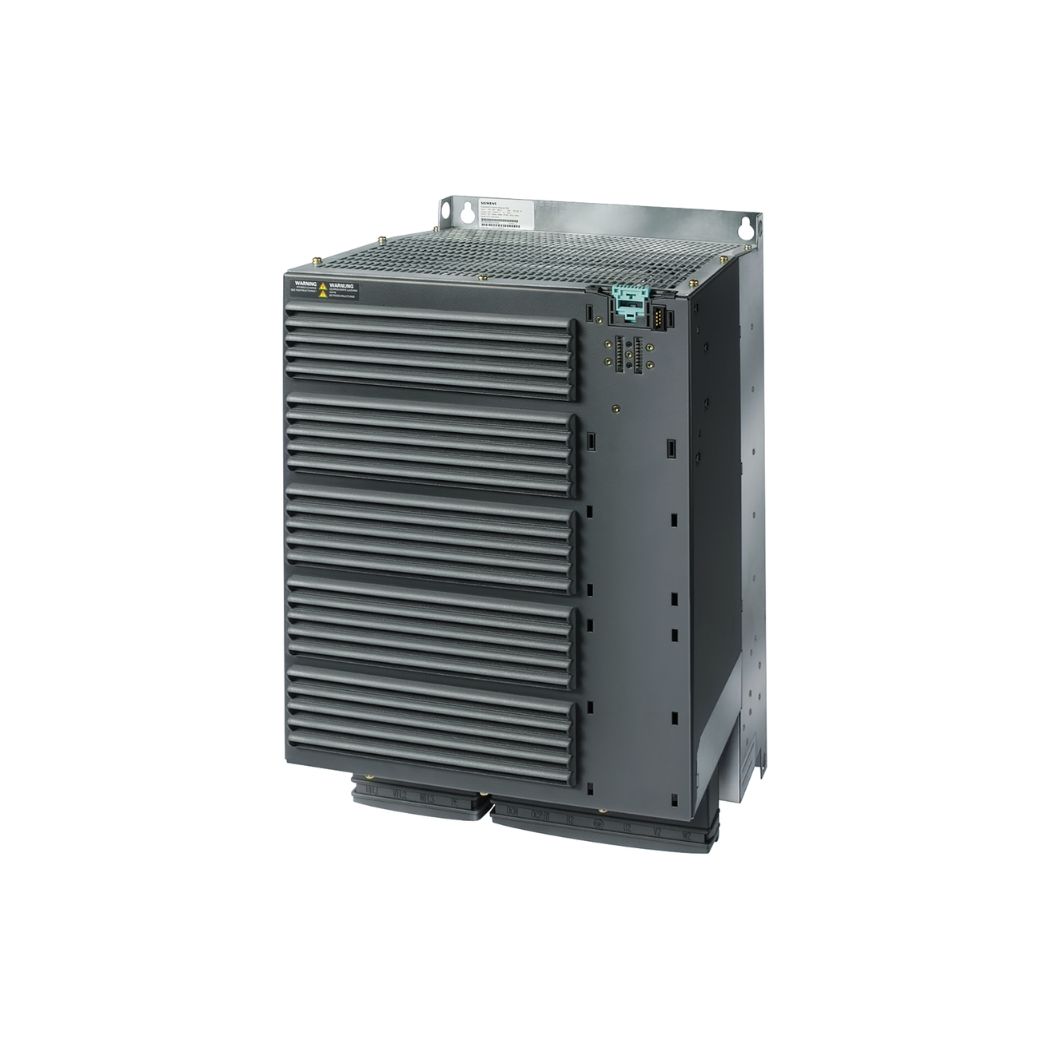

6SL3225-0BE35-5UA0 Biến tần G120 PM250 3AC 55kW

6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW, biến tần mạnh mẽ từ Siemens, là giải pháp tối ưu cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao và độ tin cậy tuyệt đối.

thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp giải pháp đột phá này, giúp nâng tầm hệ thống sản xuất, tiết kiệm năng lượng và gia tăng lợi nhuận.

1. Thông tin chi tiết về 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW

2. Cấu tạo của 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW

Biến tần 6SL3225-0BE35-5UA0 được thiết kế theo dạng mô-đun, bao gồm hai phần chính:

Mô-đun điều khiển (Control Unit – CU):

• Là bộ não của biến tần, thực hiện các chức năng điều khiển, xử lý tín hiệu và giao tiếp với các thiết bị khác.
• Mô-đun điều khiển có thể tháo rời và thay thế dễ dàng, giúp đơn giản hóa quá trình bảo trì và nâng cấp.

Mô-đun công suất (Power Module – PM):

• Chuyển đổi năng lượng điện từ lưới điện thành năng lượng phù hợp để cung cấp cho động cơ.
• Mô-đun công suất PM250 được thiết kế để tối ưu hóa hiệu suất và giảm thiểu tổn thất năng lượng.

Thiết kế tối ưu:

Giúp giảm thiểu kích thước và trọng lượng, tiết kiệm không gian lắp đặt, đặc biệt quan trọng trong các tủ điện có không gian hạn chế.

Tản nhiệt hiệu quả:

Đảm bảo biến tần hoạt động ổn định và bền bỉ, ngay cả trong môi trường khắc nghiệt.

Các thành phần chính bên trong và vai trò của chúng:

• Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
• Bộ nghịch lưu (Inverter): Chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ.
• Bộ lọc (Filter): Giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo chất lượng điện năng và tuân thủ các tiêu chuẩn về tương thích điện từ.
• Bộ vi xử lý (Microprocessor): Điều khiển toàn bộ hoạt động của biến tần, thực hiện các thuật toán điều khiển và giao tiếp với các thiết bị ngoại vi.
• Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha…

3. Các tính năng chính của 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW

Tiết kiệm năng lượng – Giảm chi phí vận hành, tăng lợi nhuận:

• Điều khiển vector: Tối ưu hóa hiệu suất động cơ ở mọi tốc độ và tải, giảm thiểu tổn thất năng lượng.
• Chế độ ECO: Tự động điều chỉnh các thông số để tối ưu hóa hiệu suất năng lượng trong các ứng dụng tải nhẹ.
• Phanh tái sinh (Regenerative Braking): Thu hồi năng lượng khi động cơ giảm tốc và trả lại lưới điện, giúp tiết kiệm năng lượng đáng kể.

Vận hành êm ái, bảo vệ động cơ:

• Khởi động mềm (Soft Start): Giảm dòng khởi động, tránh gây sụt áp lưới và giảm ứng suất cơ học lên động cơ và hệ thống truyền động.
• Giảm tốc mềm (Soft Stop): Kiểm soát quá trình dừng động cơ, tránh hiện tượng dừng đột ngột gây hư hỏng thiết bị.
• Bảo vệ quá tải, quá dòng, quá áp, mất pha: Đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống.

Tích hợp linh hoạt, dễ dàng sử dụng:

• Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS DP, USS, Modbus RTU, BACnet MS/TP (tùy chọn), cho phép kết nối dễ dàng với các hệ thống điều khiển và giám sát khác.
• Giao diện người dùng thân thiện: Màn hình hiển thị LCD và các nút bấm trực quan giúp cài đặt và vận hành dễ dàng.
• Phần mềm STARTER: Hỗ trợ cấu hình, giám sát và chẩn đoán biến tần một cách chi tiết và hiệu quả.

4. Hướng dẫn kết nối 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW với phần mềm

Kết nối phần cứng:

Chuẩn bị:

• Máy tính cài đặt phần mềm STARTER (tải về miễn phí từ trang web của Siemens).
• Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào mô-đun truyền thông của biến tần).
• Biến tần 6SL3225-0BE35-5UA0.

Kết nối:

Kết nối USB:

• Kết nối một đầu cáp USB vào cổng USB trên máy tính.
• Kết nối đầu còn lại của cáp USB vào cổng USB trên mô-đun điều khiển của biến tần (thường được đánh dấu là “X127”).

Kết nối Ethernet:

• Kết nối một đầu cáp Ethernet vào cổng Ethernet trên máy tính.
• Kết nối đầu còn lại của cáp Ethernet vào cổng Ethernet trên mô-đun điều khiển của biến tần (thường được đánh dấu là “X150” hoặc “X127” tùy thuộc vào phiên bản).

Cài đặt phần mềm STARTER:

• Tải phần mềm: Truy cập trang web của Siemens và tải phiên bản STARTER phù hợp với hệ điều hành của bạn.
• Cài đặt: Chạy file cài đặt và làm theo hướng dẫn trên màn hình.
• Kích hoạt driver: Sau khi cài đặt phần mềm bạn cần đảm bảo driver của cáp kết nối đã được kích hoạt.

Thiết lập kết nối trong phần mềm STARTER:

Mở phần mềm STARTER.

Tạo dự án mới (New Project):

Chọn “Create new project” và đặt tên cho dự án.

Thêm thiết bị (Add Device):

• Chọn “SINAMICS G120” từ danh sách thiết bị.
• Chọn đúng mã sản phẩm “6SL3225-0BE35-5UA0”.
• Chọn giao thức truyền thông phù hợp (USB hoặc Ethernet).

Thiết lập địa chỉ IP (nếu sử dụng kết nối Ethernet):

• Mở “Online Access” và chọn card mạng tương ứng.
• Nhập địa chỉ IP của biến tần (nếu đã được cấu hình trước) hoặc để chế độ “Obtain an IP address automatically” (DHCP).

Kết nối với biến tần:

• Nhấn nút “Connect” hoặc chọn “Online” -> “Connect”.
• Nếu kết nối thành công, trạng thái của biến tần sẽ hiển thị trong phần mềm.

5. Cách lập trình 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW

Các thông số cơ bản cần cài đặt:

Thông số động cơ:

• Điện áp định mức (Rated Voltage): Nhập điện áp định mức của động cơ (ví dụ: 380V).
• Dòng điện định mức (Rated Current): Nhập dòng điện định mức của động cơ (xem trên nhãn động cơ).
• Công suất định mức (Rated Power): Nhập công suất định mức của động cơ (ví dụ: 55kW).
• Tần số định mức (Rated Frequency): Nhập tần số định mức của động cơ (ví dụ: 50Hz).
• Tốc độ định mức (Rated Speed): Nhập tốc độ định mức của động cơ (ví dụ: 1450 vòng/phút).

Chế độ điều khiển:

Chọn chế độ điều khiển phù hợp với ứng dụng (V/f, vector không cảm biến, vector có cảm biến).

Giới hạn dòng điện (Current Limit):

Cài đặt giới hạn dòng điện để bảo vệ động cơ và biến tần.

Thời gian tăng tốc/giảm tốc (Ramp-up/Ramp-down Time):

Điều chỉnh thời gian tăng tốc và giảm tốc để đảm bảo quá trình khởi động và dừng êm ái.

Tần số tối đa/tối thiểu (Maximum/Minimum Frequency):

Cài đặt giới hạn tần số đầu ra.

Lập trình các chức năng nâng cao (tùy chọn):

• Điều khiển PID: Sử dụng bộ điều khiển PID tích hợp để duy trì các thông số quá trình như áp suất, lưu lượng, nhiệt độ…
• Chế độ đa cấp tốc độ (Multi-speed): Cài đặt các tốc độ khác nhau và chuyển đổi giữa chúng bằng các tín hiệu đầu vào số.
• Chức năng bảo vệ: Kích hoạt các chức năng bảo vệ như quá tải, quá dòng, quá áp, mất pha…

Lưu và tải chương trình:

• Lưu chương trình (Download): Sau khi cài đặt xong các thông số, nhấn nút “Download” để tải chương trình xuống biến tần.
• Lưu trữ chương trình (Upload): Có thể tải chương trình từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa.

6. Khắc phục một số lỗi thường gặp với 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm giải pháp điều khiển động cơ tối ưu cho hệ thống của mình?

Bạn mong muốn nâng cao hiệu suất, tiết kiệm năng lượng và gia tăng lợi nhuận?

Hãy liên hệ ngay với thanhthienphu.vn qua hotline: 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất cho biến tần 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW.

Hoặc truy cập website: thanhthienphu.vn để khám phá thêm nhiều sản phẩm và giải pháp tự động hóa tiên tiến khác.

Lợi ích khi chọn thanhthienphu.vn:

• Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp biến tần 6SL3225-0BE35-5UA0 G120 PM250 3AC 55kW chính hãng Siemens, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO, CQ).
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
• Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7, giúp bạn lựa chọn sản phẩm phù hợp và giải quyết mọi vấn đề phát sinh.
• Bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
• Giao hàng nhanh chóng: Chúng tôi có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.
• Hỗ trợ lắp đặt và cài đặt: thanhthienphu.vn cung cấp dịch vụ lắp đặt và cài đặt tận nơi, giúp bạn tiết kiệm thời gian và công sức.

thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục thành công!
