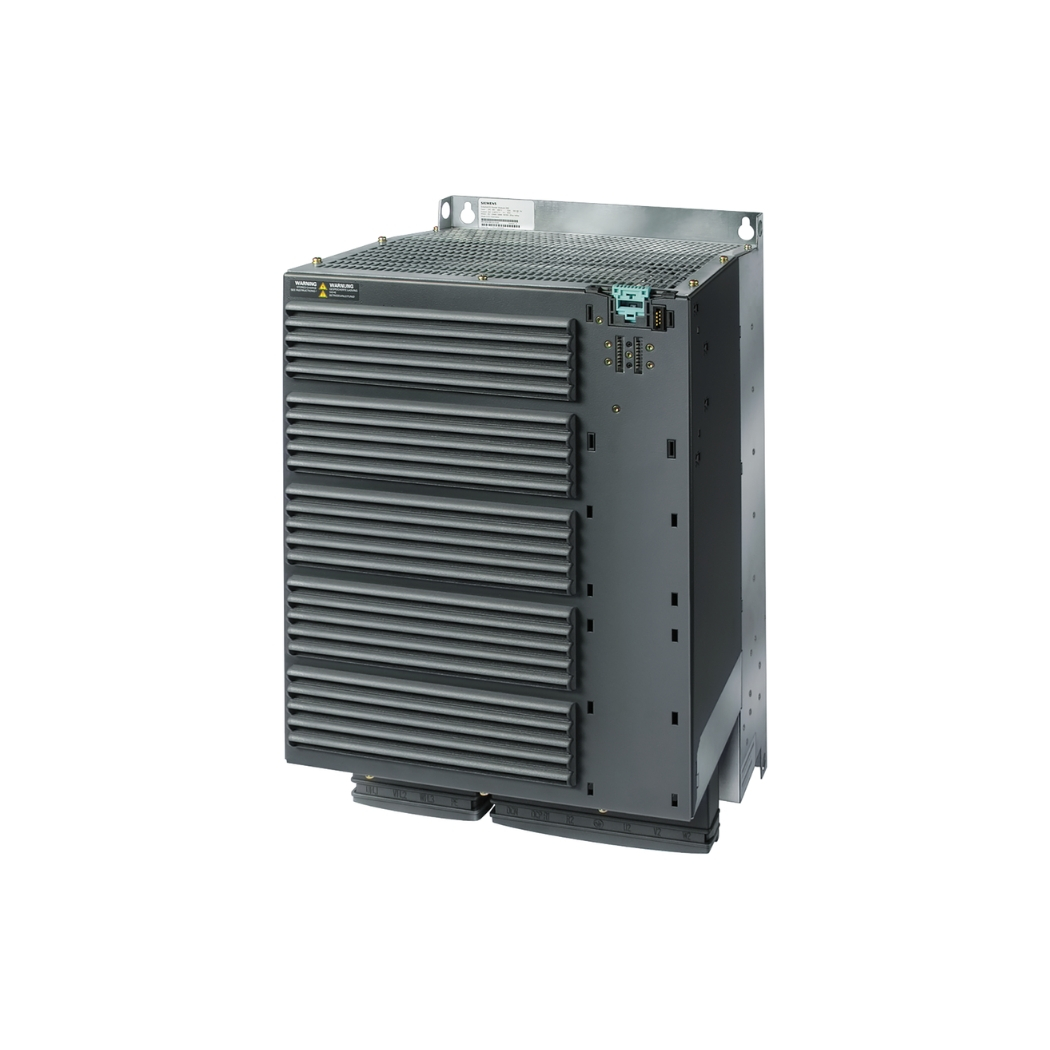

6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW, biến tần mạnh mẽ từ Siemens, chính là giải pháp đột phá nâng tầm hiệu suất cho hệ thống truyền động của bạn, giảm thiểu chi phí vận hành và đảm bảo an toàn tuyệt đối.
thanhthienphu.vn hân hạnh mang đến cho quý kỹ sư, nhà quản lý kỹ thuật giải pháp tối ưu này, đồng thời cung cấp dịch vụ tư vấn chuyên nghiệp, hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của biến tần này.
1. Thông tin chi tiết về 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW
| Đặc điểm | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | 6SL3225-0BE35-5AA0 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun công suất | PM250 |
| Điện áp đầu vào | 3 pha AC 380 V – 480 V +10% / -10% |
| Dòng điện đầu vào | 75 A |
| Công suất | 55 kW (75 HP) |
| Tần số đầu ra | 0 – 550 Hz |
| Chế độ điều khiển | V/f, Vector (SVC), Flux Current Control (FCC) |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | 638mm x 275mm x 356mm |
| Trọng lượng | Khoảng 50 kg |
| Tiêu chuẩn | CE, UL, cUL, C-Tick (RCM), RoHS |
| Phần mềm hỗ trợ | STARTER, Startdrive (Tích hợp trong TIA Portal) |
2. Cấu tạo của 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW
Biến tần 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính:
- Mô-đun công suất PM250: Đây là “trái tim” của biến tần, thực hiện chức năng chuyển đổi năng lượng điện từ nguồn AC sang nguồn DC và ngược lại, điều khiển tần số và điện áp đầu ra để điều khiển tốc độ động cơ.
- Bộ lọc EMC (Tùy chọn): Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Bộ điều khiển (CU – Control Unit): (Không bao gồm, cần chọn riêng) Xử lý các tín hiệu điều khiển, thực hiện các thuật toán điều khiển động cơ và giao tiếp với các thiết bị bên ngoài. Các tùy chọn CU phổ biến: CU240E-2, CU250S-2.
- Bảng điều khiển (BOP-2 hoặc IOP-2): (Tùy chọn) Giao diện người dùng, cho phép cài đặt, giám sát và điều khiển biến tần.
- Các cổng kết nối: Cho phép kết nối với nguồn điện, động cơ, cảm biến, bộ điều khiển, máy tính và các thiết bị ngoại vi khác.
3. Các tính năng chính của 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW
6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW sở hữu những tính năng vượt trội, mang lại lợi ích thiết thực cho người dùng:
Hiệu suất cao:
- Điều khiển vector không cảm biến (Sensorless Vector Control – SVC) và điều khiển vector có cảm biến (Field-Oriented Control – FOC) cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả ở tốc độ thấp.
- Tối ưu hóa hiệu suất động cơ, giảm thiểu tổn thất năng lượng.
Tiết kiệm năng lượng:
- Chế độ ECO tự động điều chỉnh dòng điện kích từ để tối ưu hóa tiêu thụ điện năng.
- Chức năng tái tạo năng lượng (Regenerative Braking) (tùy chọn với bộ trả năng lượng về lưới), chuyển đổi động năng của động cơ thành điện năng và trả về lưới điện, tiết kiệm chi phí điện năng.
An toàn và tin cậy:
- Tích hợp các chức năng bảo vệ toàn diện: bảo vệ quá dòng, quá áp, quá tải, quá nhiệt, ngắn mạch, mất pha, lỗi chạm đất…
- Chức năng an toàn tích hợp (Safety Integrated): STO (Safe Torque Off), SS1 (Safe Stop 1),… (tùy chọn) đáp ứng các tiêu chuẩn an toàn quốc tế.
Linh hoạt và dễ sử dụng:
- Thiết kế mô-đun, dễ dàng lắp đặt, bảo trì và nâng cấp.
- Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS DP, Ethernet/IP, Modbus RTU,…
- Phần mềm STARTER và Startdrive (tích hợp trong TIA Portal) giúp cấu hình, cài đặt và chẩn đoán lỗi dễ dàng.
- Giao diện người dùng thân thiện, trực quan.
Chức năng tự động dò tìm thông số động cơ:
Giúp người dùng cài đặt nhanh, giảm thời gian đưa vào vận hành.
Tích hợp bộ điều khiển PID:
Giúp người dùng dễ dàng thiết lập các vòng điều khiển cho các ứng dụng như: điều khiển lưu lượng, áp suất, nhiệt độ,…
4. Hướng dẫn kết nối 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW với phần mềm
thanhthienphu.vn sẽ hướng dẫn bạn kết nối biến tần 6SL3225-0BE35-5AA0 với phần mềm STARTER hoặc Startdrive:
Bước 1: Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại CU bạn sử dụng).
- Biến tần 6SL3225-0BE35-5AA0 và bộ điều khiển CU.
Bước 2: Kết nối phần cứng:
Kết nối cáp từ máy tính đến cổng giao tiếp trên bộ điều khiển CU.
Cấp nguồn cho biến tần.
Bước 3: Cài đặt phần mềm:
Mở phần mềm STARTER hoặc Startdrive.
Tạo một dự án mới hoặc mở một dự án hiện có.
Thêm biến tần vào dự án:
- Chọn loại biến tần: SINAMICS G120.
- Chọn mô-đun công suất: PM250.
- Chọn bộ điều khiển: CU240E-2, CU250S-2,… (tùy chọn).
- Chọn giao thức truyền thông: USB, Ethernet,…
- Thiết lập địa chỉ IP (nếu sử dụng Ethernet).
Bước 4: Kết nối trực tuyến (Online):
Chọn “Online” -> “Go online”.
Phần mềm sẽ tự động tìm kiếm và kết nối với biến tần.
Bước 5: Cấu hình và cài đặt:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cài đặt các thông số cơ bản: điện áp, dòng điện, tần số, công suất,…
- Cài đặt các thông số điều khiển: chế độ điều khiển, thời gian tăng/giảm tốc,…
- Cài đặt các chức năng bảo vệ.
- Giám sát các thông số hoạt động của biến tần.
- Chẩn đoán và khắc phục lỗi.
5. Cách lập trình 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW
Lập trình biến tần 6SL3225-0BE35-5AA0 có thể được thực hiện thông qua:
- Bảng điều khiển (BOP-2 hoặc IOP-2): Sử dụng các nút bấm và màn hình hiển thị để điều hướng menu và thay đổi các thông số.
- Phần mềm STARTER hoặc Startdrive: Cung cấp giao diện đồ họa trực quan, cho phép lập trình bằng các khối chức năng (Function Blocks) hoặc ngôn ngữ lập trình bậc cao (Structured Text – ST).
Ví dụ: Lập trình điều khiển tốc độ động cơ bằng tín hiệu analog:
Kết nối:
Kết nối tín hiệu analog (0-10V hoặc 4-20mA) từ bộ điều khiển (PLC hoặc cảm biến) đến đầu vào analog của bộ điều khiển CU.
Cấu hình:
- Trong phần mềm STARTER hoặc Startdrive, chọn đầu vào analog tương ứng.
- Đặt chế độ hoạt động của đầu vào analog: 0-10V hoặc 4-20mA.
- Gán đầu vào analog cho tham số điều khiển tốc độ (Setpoint).
Lập trình:
(Tùy chọn) Nếu sử dụng PLC, bạn có thể lập trình PLC để gửi tín hiệu analog đến biến tần dựa trên các điều kiện hoạt động.
6. Khắc phục một số lỗi thường gặp với 6SL3225-0BE35-5AA0 G120 PM250 3AC 55kW
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ.
Kiểm tra cáp kết nối, giảm tải hoặc tăng kích thước biến tần. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số cài đặt, kiểm tra bộ lọc (nếu có). |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cáp kết nối. |
| F0004 | Quá nhiệt biến tần | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường.
Đảm bảo thông gió tốt, giảm tải hoặc tăng kích thước biến tần. |
| F0005 | Quá nhiệt động cơ (nếu sử dụng cảm biến nhiệt độ) | Kiểm tra tải, kiểm tra thông số động cơ.
Kiểm tra quạt làm mát động cơ, giảm tải. |
| F0701 | Lỗi giao tiếp | Kiểm tra cáp kết nối, kiểm tra cài đặt giao thức truyền thông, kiểm tra địa chỉ thiết bị. |
| F30021 | Lỗi nối đất (Ground Fault) | Kiểm tra hệ thống nối đất, loại bỏ các nguồn gây chạm đất, kiểm tra độ cách điện của động cơ và cáp điện.
Đảm bảo hệ thống tiếp địa hoạt động tốt theo tiêu chuẩn TCVN 9385:2012 (Tiêu chuẩn quốc gia về chống sét cho công trình xây dựng). |
