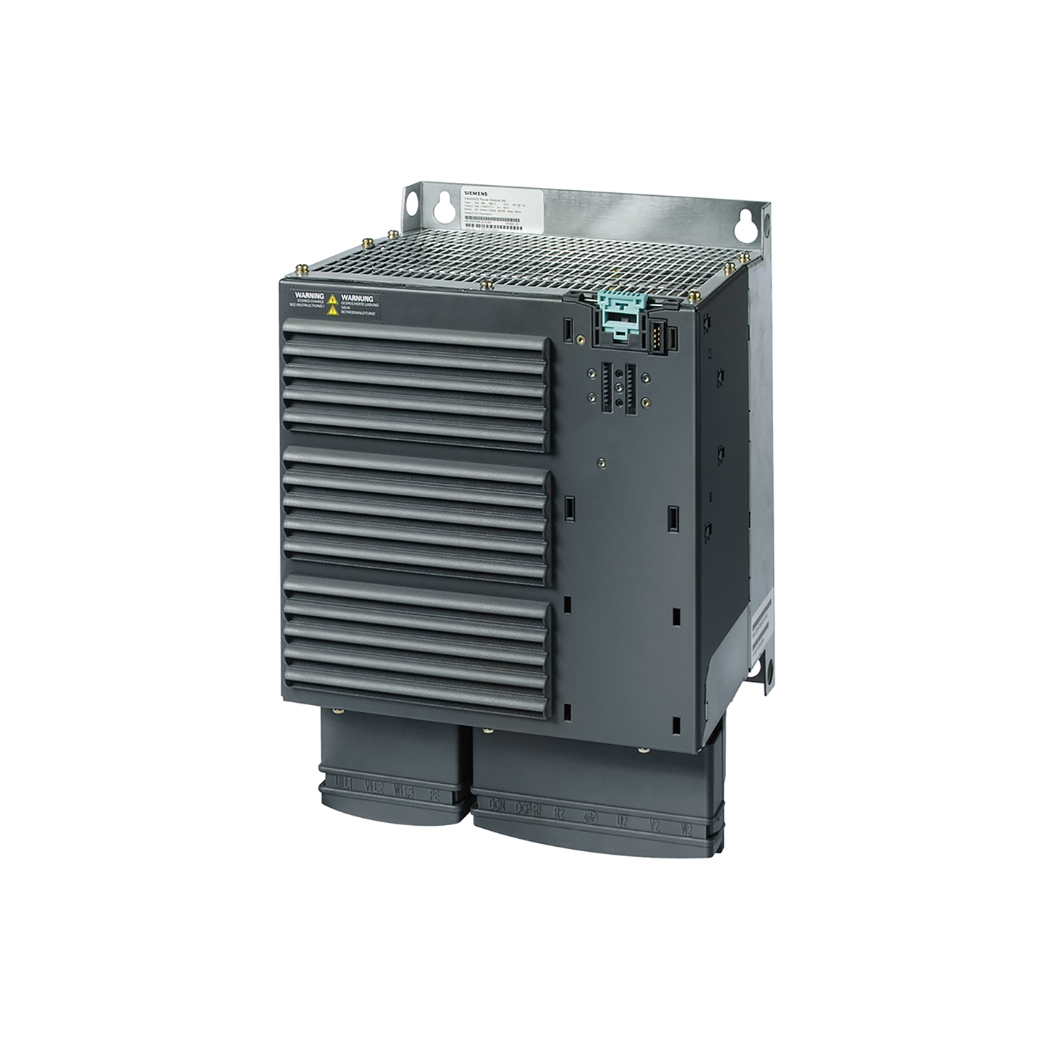

6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW, biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao và độ tin cậy vượt trội.

Sản phẩm hiện đang được thanhthienphu.vn cung cấp, sẽ giúp doanh nghiệp của bạn nâng tầm hiệu quả hoạt động, tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất.

1. Thông Tin Chi Tiết Về 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

2. Cấu Tạo Của 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

• Mô-đun công suất (Power Module – PM250): Đây là trái tim của biến tần, chịu trách nhiệm chuyển đổi điện áp xoay chiều (AC) thành điện áp một chiều (DC) và sau đó lại thành điện áp xoay chiều có tần số và biên độ điều chỉnh được. PM250 sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép chuyển mạch nhanh chóng và hiệu quả, giảm thiểu tổn thất điện năng và tăng độ tin cậy của hệ thống.
• Mô-đun điều khiển (Control Unit – CU): Bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác theo yêu cầu. CU có khả năng xử lý tín hiệu phản hồi từ động cơ (ví dụ: tốc độ, vị trí, dòng điện), từ đó điều chỉnh các thông số đầu ra của biến tần để đạt được hiệu suất tối ưu.
• Khối giao tiếp (Communication Module): Cho phép biến tần kết nối và giao tiếp với các hệ thống điều khiển và giám sát khác, chẳng hạn như PLC (Programmable Logic Controller), SCADA (Supervisory Control and Data Acquisition), hoặc HMI (Human-Machine Interface). Các giao thức truyền thông phổ biến được hỗ trợ bao gồm PROFINET, PROFIBUS DP, USS, và Modbus RTU.
• Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ do biến tần phát ra, đảm bảo thiết bị hoạt động ổn định và không gây ảnh hưởng đến các thiết bị điện tử khác trong môi trường xung quanh.
• Vỏ bảo vệ: Vỏ bằng kim loại chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài (bụi bẩn, độ ẩm, va đập,…). Vỏ được thiết kế đạt cấp bảo vệ IP20.

3. Các Tính Năng Chính Của 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

• Điều khiển Vector vòng kín (Closed-loop Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ, ngay cả trong điều kiện tải thay đổi đột ngột. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như máy công cụ, máy dệt, và hệ thống nâng hạ.
• Điều khiển V/f (Voltage/Frequency Control): Chế độ điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt, và băng tải.
• Chức năng tiết kiệm năng lượng (Energy Saving Functions): Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng của động cơ, giúp giảm thiểu chi phí điện năng. Ví dụ, theo nghiên cứu của Bộ Công Thương Việt Nam, việc sử dụng biến tần có thể giúp tiết kiệm đến 30% điện năng tiêu thụ cho các hệ thống bơm và quạt.
• Chức năng bảo vệ động cơ toàn diện (Comprehensive Motor Protection): Bảo vệ động cơ khỏi các sự cố như quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, và chạm đất. Điều này giúp kéo dài tuổi thọ của động cơ và giảm thiểu thời gian dừng máy do sự cố.
• Chức năng an toàn tích hợp (Integrated Safety Functions): Chức năng STO (Safe Torque Off) tích hợp sẵn giúp đơn giản hóa việc thiết kế hệ thống an toàn và giảm chi phí. Các chức năng an toàn khác có thể được thực hiện thông qua các mô-đun mở rộng.
• Khả năng kết nối mạng linh hoạt (Flexible Network Connectivity): Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.

4. Hướng Dẫn Kết Nối 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW Với Phần Mềm

Bước 1: Chuẩn bị

• Phần mềm: Tải và cài đặt phần mềm STARTER hoặc Startdrive từ trang web của Siemens. Hai phần mềm này cung cấp giao diện trực quan và các công cụ mạnh mẽ để cấu hình, giám sát và chẩn đoán biến tần.
• Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet để kết nối máy tính với biến tần.
• Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và hoạt động bình thường.
• Tài liệu: Tham khảo tài liệu hướng dẫn sử dụng của sản phẩm để biết thêm thông tin chi tiết.

Bước 2: Kết nối phần cứng

• Kết nối cáp: Kết nối cáp USB hoặc Ethernet từ máy tính đến cổng giao tiếp tương ứng trên biến tần.
• Kiểm tra kết nối: Đảm bảo cáp đã được kết nối chắc chắn và đúng vị trí.

Bước 3: Kết nối phần mềm

• Mở phần mềm: Khởi động phần mềm STARTER hoặc Startdrive trên máy tính.
• Tạo dự án mới: Tạo một dự án mới và chọn loại biến tần là SINAMICS G120.
• Chọn cổng giao tiếp: Chọn cổng giao tiếp tương ứng với loại cáp bạn đang sử dụng (USB hoặc Ethernet).
• Thiết lập địa chỉ IP (nếu sử dụng Ethernet): Nếu sử dụng kết nối Ethernet, bạn cần thiết lập địa chỉ IP cho biến tần và máy tính sao cho chúng cùng dải mạng.
• Tìm kiếm thiết bị: Sử dụng chức năng tìm kiếm thiết bị của phần mềm để phát hiện biến tần.
• Kết nối: Chọn biến tần đã tìm thấy và nhấn nút kết nối.

Bước 4: Cấu hình và giám sát

• Cấu hình thông số: Sử dụng phần mềm để cấu hình các thông số của biến tần, chẳng hạn như chế độ điều khiển, tốc độ, mô-men xoắn, và các thông số bảo vệ.
• Giám sát hoạt động: Theo dõi các thông số hoạt động của biến tần trong thời gian thực, chẳng hạn như tốc độ, dòng điện, điện áp, và trạng thái lỗi.
• Chẩn đoán lỗi: Sử dụng các công cụ chẩn đoán của phần mềm để xác định và khắc phục các sự cố có thể xảy ra.

5. Cách Lập Trình 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

• Xác định yêu cầu điều khiển: Xác định rõ các yêu cầu về tốc độ, mô-men xoắn, vị trí, và các chức năng khác của động cơ.
• Chọn các khối chức năng phù hợp: Chọn các khối chức năng từ thư viện của biến tần để thực hiện các tác vụ điều khiển đã xác định.
• Kết nối các khối chức năng: Sử dụng ngôn ngữ CFC để kết nối các khối chức năng với nhau, tạo thành một chương trình điều khiển hoàn chỉnh.
• Cài đặt thông số: Cài đặt các thông số cho các khối chức năng, chẳng hạn như tốc độ đặt, hằng số thời gian, và các giới hạn bảo vệ.
• Tải chương trình xuống biến tần: Sử dụng phần mềm STARTER hoặc Startdrive để tải chương trình điều khiển xuống biến tần.
• Kiểm tra và hiệu chỉnh: Kiểm tra hoạt động của chương trình điều khiển và hiệu chỉnh các thông số nếu cần.

Ví dụ:

Giả sử bạn muốn điều khiển một băng tải di chuyển với tốc độ thay đổi theo thời gian. Bạn có thể sử dụng các khối chức năng sau:

• Ramp Generator: Tạo ra tín hiệu tốc độ đặt thay đổi theo thời gian.
• Speed Controller: Điều khiển tốc độ động cơ theo tín hiệu tốc độ đặt.
• Motor Model: Mô phỏng động cơ và tải.
• Actual Speed: Lấy tín hiệu tốc độ thực tế từ động cơ.

Bạn sẽ kết nối các khối chức năng này với nhau bằng ngôn ngữ CFC, cài đặt các thông số phù hợp, và tải chương trình xuống biến tần.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3225-0BE33-7AA0 G120 PM250 3AC 37kW

Lỗi Quá Dòng (Overcurrent – F0001):

Nguyên nhân:

• Tải quá lớn so với công suất của biến tần.
• Động cơ bị kẹt hoặc gặp sự cố.
• Thời gian tăng tốc quá ngắn.
• Thông số động cơ không chính xác.

Khắc phục:

• Kiểm tra và giảm tải nếu cần.
• Kiểm tra động cơ và hệ thống truyền động để tìm và khắc phục sự cố.
• Tăng thời gian tăng tốc.
• Kiểm tra và nhập lại thông số động cơ chính xác.

Lỗi Quá Áp (Overvoltage – F0002):

Nguyên nhân:

• Điện áp lưới quá cao.
• Quán tính tải quá lớn khi giảm tốc.
• Điện trở xả không đủ.

Khắc phục:

• Kiểm tra điện áp lưới và đảm bảo nằm trong phạm vi cho phép.
• Tăng thời gian giảm tốc.
• Kiểm tra và thay thế điện trở xả nếu cần.

Lỗi Thấp Áp (Undervoltage – F0003):

Nguyên nhân:

• Điện áp lưới quá thấp.
• Mất pha nguồn.
• Cầu chì bị đứt.

Khắc phục:

• Kiểm tra điện áp lưới và đảm bảo đủ điện áp.
• Kiểm tra và khắc phục sự cố mất pha.
• Kiểm tra và thay thế cầu chì nếu cần.

 Lỗi Quá Nhiệt (Overtemperature – F0005):

Nguyên nhân:

• Nhiệt độ môi trường quá cao.
• Quạt làm mát bị hỏng.
• Tản nhiệt bị bẩn.
• Biến tần hoạt động quá tải trong thời gian dài.

Khắc phục:

• Đảm bảo biến tần được lắp đặt ở nơi thông thoáng, mát mẻ.
• Kiểm tra và thay thế quạt làm mát nếu cần.
• Vệ sinh tản nhiệt định kỳ.
• Giảm tải hoặc sử dụng biến tần có công suất lớn hơn.

Lỗi Mất Pha Đầu Ra (Output Phase Failure – F0008):

Nguyên nhân:

• Đứt dây cáp kết nối giữa biến tần và động cơ.
• Động cơ bị hỏng.

Khắc phục:

• Kiểm tra và sửa chữa hoặc thay thế dây cáp.
• Kiểm tra và sửa chữa hoặc thay thế động cơ.
