Giảm giá trực tiếp trên đơn hàng 6SL3225-0BE31-8AA0 G120 PM250 3AC 18.5kW, biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo để nâng cao hiệu suất và tối ưu hóa hoạt động cho hệ thống truyền động của bạn, đặc biệt trong các ứng dụng công nghiệp đòi hỏi độ tin cậy và khả năng điều khiển chính xác.
thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp giải pháp truyền động tiên tiến, giúp bạn bứt phá mọi giới hạn.

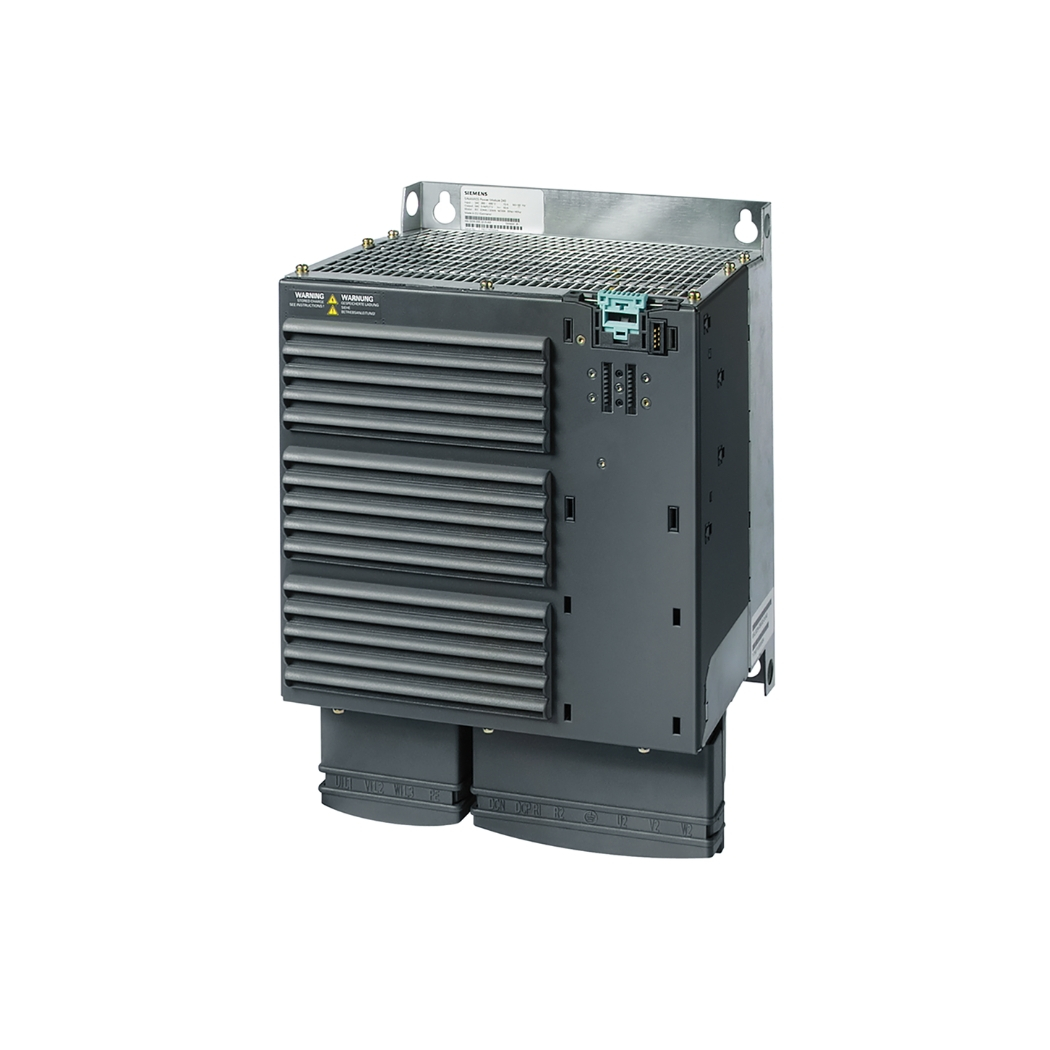

1. Thông Tin Chi Tiết Về 6SL3225-0BE31-8AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3225-0BE31-8AA0 |
| Dòng sản phẩm | SINAMICS G120 |
| Mô-đun nguồn | PM250 (Power Module) |
| Điện áp đầu vào | 3 pha AC 380-480 V |
| Công suất định mức | 18.5 kW (25 HP) |
| Dòng điện đầu ra định mức | 38 A |
| Tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector control), vector có cảm biến (closed-loop vector control) |
| Cấp bảo vệ | IP20 |
| Kích thước (Cao x Rộng x Sâu) | 472 mm x 200 mm x 237 mm |
| Khối lượng | 14 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RoHS, C-Tick |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
2. Cấu Tạo Của 6SL3225-0BE31-8AA0
- Mô-đun nguồn (PM250): Đây là trái tim của biến tần, chịu trách nhiệm chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC) và sau đó biến đổi thành điện áp xoay chiều có tần số và biên độ thay đổi được để cung cấp cho động cơ.
- Khối điều khiển (Control Unit): Là bộ não của biến tần, thực hiện các chức năng điều khiển và giám sát hoạt động của biến tần. Khối điều khiển sử dụng bộ vi xử lý mạnh mẽ, có khả năng xử lý các thuật toán điều khiển phức tạp như điều khiển vector không cảm biến, điều khiển vector có cảm biến, và điều khiển V/f.
- Bảng mạch giao diện (Interface Board): Cung cấp các cổng kết nối để giao tiếp với các thiết bị ngoại vi như cảm biến, bộ mã hóa vòng quay (encoder), màn hình hiển thị, bàn phím điều khiển, và các hệ thống điều khiển khác.
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong môi trường nhiệt độ cao, duy trì độ tin cậy và tuổi thọ của linh kiện. Quạt tản nhiệt hiệu suất cao được thiết kế để giảm tiếng ồn và tiêu thụ năng lượng.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, độ ẩm và các tác động cơ học.
- Các linh kiện điện tử: Bao gồm tụ điện, cuộn cảm, điện trở, và các linh kiện bán dẫn khác, đóng vai trò quan trọng trong việc chuyển đổi và điều khiển năng lượng điện.
3. Các Tính Năng Chính Của 6SL3225-0BE31-8AA0
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ. Điều này giúp giảm chi phí lắp đặt và bảo trì, đồng thời tăng độ tin cậy của hệ thống.
- Điều khiển Vector có cảm biến (Closed-loop Vector Control): Sử dụng tín hiệu phản hồi từ bộ mã hóa vòng quay (encoder) để điều khiển chính xác tốc độ và vị trí của động cơ. Chế độ này phù hợp cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, robot, và các hệ thống điều khiển vị trí.
- Điều khiển V/f (Voltage/Frequency Control): Phương pháp điều khiển đơn giản và phổ biến, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt, và băng tải. Chế độ V/f cung cấp khả năng điều khiển tốc độ động cơ bằng cách thay đổi tần số và điện áp đầu ra của biến tần.
- Chức năng bảo vệ toàn diện: Biến tần được trang bị các chức năng bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, và ngắn mạch, giúp bảo vệ động cơ và hệ thống an toàn trong mọi tình huống. Các chức năng bảo vệ này hoạt động tự động và có thể được cấu hình để phù hợp với các yêu cầu cụ thể của ứng dụng.
- Chức năng điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau cho động cơ, đáp ứng các yêu cầu vận hành khác nhau của ứng dụng.
- Chức năng hãm động năng (Dynamic Braking): Giúp giảm tốc độ động cơ nhanh chóng và an toàn trong các trường hợp khẩn cấp.
- Giao diện người dùng thân thiện: Màn hình hiển thị LCD và bàn phím điều khiển trực quan, giúp dễ dàng cài đặt, vận hành và giám sát biến tần. Phần mềm STARTER cung cấp giao diện đồ họa trực quan, cho phép cấu hình và giám sát biến tần một cách dễ dàng và hiệu quả.
4. Hướng Dẫn Kết Nối 6SL3225-0BE31-8AA0 Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
- Cáp kết nối: Cáp USB hoặc cáp Ethernet (tùy thuộc vào loại Control Unit của biến tần).
- Biến tần Siemens 6SL3225-0BE31-8AA0 G120 PM250.
Kết nối phần cứng:
- Tắt nguồn điện của biến tần.
- Kết nối cáp USB hoặc cáp Ethernet từ máy tính đến cổng giao tiếp trên Control Unit của biến tần.
Cài đặt phần mềm STARTER (nếu chưa có):
- Chạy file cài đặt STARTER.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Kết nối với biến tần:
- Mở phần mềm STARTER.
- Chọn “Create new project” (Tạo dự án mới) hoặc mở một dự án hiện có.
- Chọn loại biến tần là SINAMICS G120.
- Chọn giao thức kết nối (USB hoặc Ethernet).
- Nhập địa chỉ IP của biến tần (nếu sử dụng kết nối Ethernet).
- Nhấn “Connect” (Kết nối).
Cấu hình biến tần:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm STARTER để cấu hình các thông số của biến tần như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, vector không cảm biến, vector có cảm biến).
- Các thông số bảo vệ (quá tải, quá dòng, quá áp, thấp áp).
- Cài đặt truyền thông (PROFINET, PROFIBUS, Modbus RTU).
- Các thông số ứng dụng khác.
Giám sát hoạt động:
Phần mềm STARTER cung cấp các công cụ để giám sát hoạt động của biến tần như:
- Hiển thị các thông số hoạt động (tốc độ, dòng điện, điện áp, mô-men xoắn).
- Hiển thị trạng thái lỗi và cảnh báo.
- Ghi lại dữ liệu hoạt động (data logging).
5. Cách Lập Trình 6SL3225-0BE31-8AA0
Chọn chế độ điều khiển:
- V/f: Điều khiển tần số và điện áp đầu ra theo tỷ lệ cố định.
- Vector không cảm biến: Điều khiển tốc độ và mô-men xoắn dựa trên mô hình toán học của động cơ.
- Vector có cảm biến: Điều khiển tốc độ và mô-men xoắn dựa trên tín hiệu phản hồi từ bộ mã hóa vòng quay.
Cài đặt thông số động cơ:
Điện áp định mức, dòng điện định mức, công suất định mức, tốc độ định mức, hệ số công suất.
Cài đặt thông số bảo vệ:
Giới hạn dòng điện, giới hạn mô-men xoắn, giới hạn điện áp, bảo vệ quá nhiệt, bảo vệ mất pha.
Cài đặt thông số ứng dụng:
Thời gian tăng tốc, thời gian giảm tốc, giới hạn tốc độ, các chế độ hoạt động đặc biệt.
Cài đặt truyền thông (nếu cần):
- Chọn giao thức truyền thông (PROFINET, PROFIBUS, Modbus RTU).
- Cài đặt địa chỉ, tốc độ truyền.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3225-0BE31-8AA0
| Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Quá dòng | Tải quá lớn, động cơ bị kẹt, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải, kiểm tra động cơ, tăng thời gian tăng tốc, kiểm tra và cài đặt lại thông số động cơ. |
| Quá áp | Điện áp lưới quá cao, hãm động năng quá mức. | Kiểm tra điện áp lưới, giảm mức hãm động năng. |
| Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, cải thiện thông gió. |
| Quá tải biến tần | Tải quá lớn, thời gian hoạt động liên tục ở dòng điện cao. | Giảm tải, kiểm tra thông số động cơ, sử dụng biến tần có công suất lớn hơn. |
| Lỗi giao tiếp | Cáp kết nối bị lỏng hoặc hỏng, cấu hình truyền thông không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| Lỗi bộ mã hóa vòng quay (encoder) | Encoder bị hỏng, cáp kết nối encoder bị lỏng hoặc hỏng, cấu hình encoder không chính xác. | Kiểm tra encoder, kiểm tra cáp kết nối encoder, kiểm tra cấu hình encoder. |
| Cảnh báo quá dòng | Dòng điện đầu ra gần đạt đến giới hạn. | Kiểm tra tải, kiểm tra động cơ. |
| Cảnh báo thấp áp | Điện áp lưới gần đạt đến giới hạn. | Kiểm tra điện áp lưới. |
| Cảnh báo quá nhiệt biến tần | Nhiệt độ biến tần gần đạt đến giới hạn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, cải thiện thông gió. |
