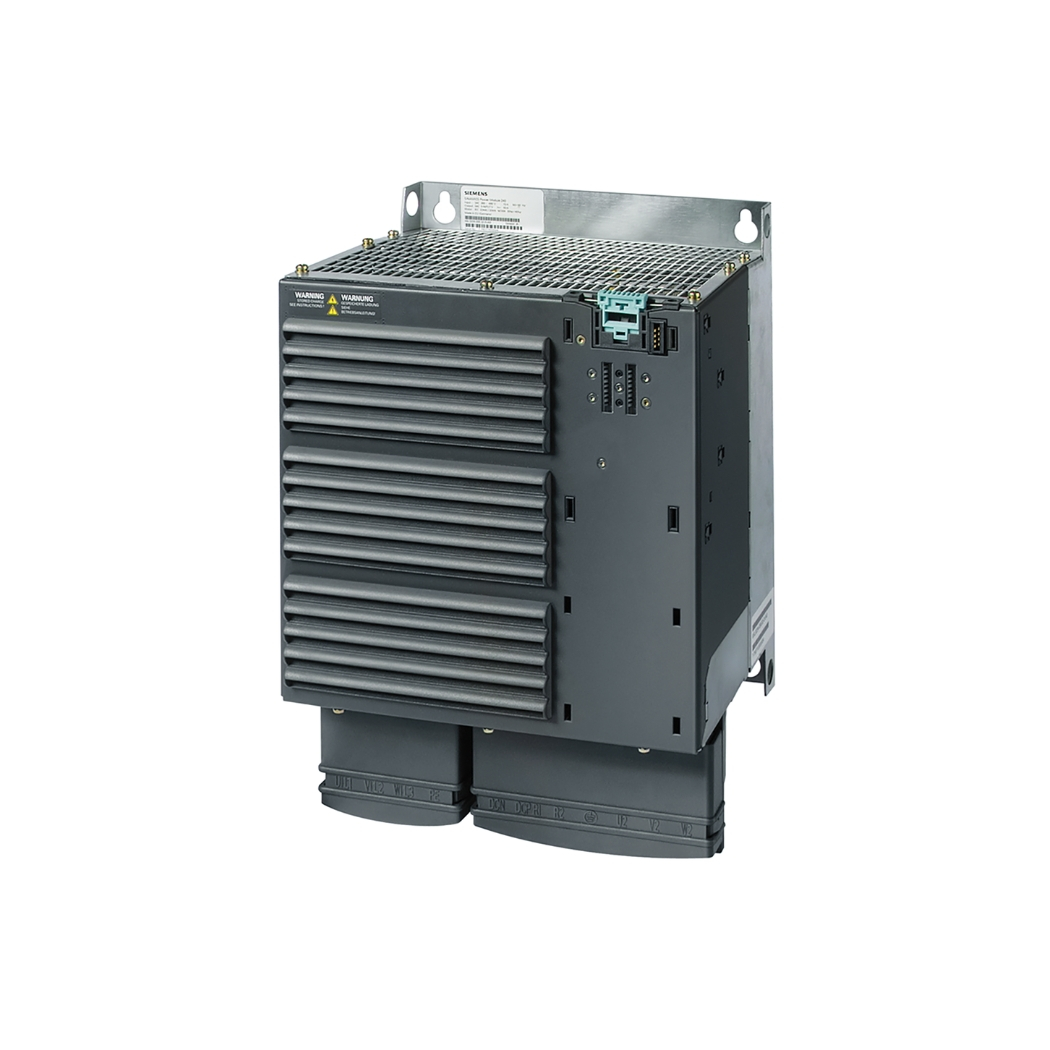

6SL3224-0BE37-5UA0 – Biến tần G120 PM240 3AC 75kW  Siemens

Download tài liệu biến tần G120

➢ Sinamics G120 Catalogue

6SL3224-0BE37-5UA0 G120 PM240 3AC 75kW, một giải pháp biến tần Siemens tân tiến, đang mở ra kỷ nguyên mới cho hiệu suất và độ tin cậy trong điều khiển động cơ công nghiệp, và thanhthienphu.vn tự hào mang đến giải pháp đột phá này, một bộ biến đổi tần số 75kW ưu việt, cho quý vị.

Hãy cùng khám phá cách thiết bị điều khiển tốc độ động cơ 75kW ưu việt này, một inverter 75kW Siemens G120 mạnh mẽ, giúp doanh nghiệp bạn tối ưu hóa vận hành, tiết kiệm chi phí và vươn tầm cao mới trong sản xuất và tự động hóa công nghiệp, hướng tới mục tiêu tiết kiệm điện, thúc đẩy công nghiệp 4.0 và hoàn thiện hệ thống truyền động điện hiện đại.

1. Cấu tạo sản phẩm 6SL3224-0BE37-5UA0

• Module Nguồn (Power Module – PM240-2): Đây chính là trái tim của biến tần, nơi chứa đựng sức mạnh 75kW. Module nguồn PM240-2 được thiết kế để chuyển đổi điện áp lưới xoay chiều (AC) thành điện áp một chiều (DC), sau đó nghịch lưu thành điện áp xoay chiều có tần số và biên độ thay đổi để cung cấp cho động cơ. Model 6SL3224-0BE37-5UA0 sử dụng module PM240-2 không tích hợp bộ hãm (braking chopper), phù hợp cho các ứng dụng không yêu cầu khả năng hãm tái sinh năng lượng mạnh mẽ. Tuy nhiên, với khả năng chịu quá tải vượt trội và công nghệ điều khiển tiên tiến, nó vẫn đảm bảo động cơ khởi động và dừng êm ái. Thiết kế của PM240-2 cũng tối ưu hóa cho việc tản nhiệt, giúp thiết bị hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
• Module Điều Khiển (Control Unit – CU): Đây là bộ não của biến tần, chịu trách nhiệm xử lý tín hiệu, thực thi các thuật toán điều khiển và giao tiếp với các thiết bị ngoại vi. Module điều khiển được lựa chọn riêng tùy theo yêu cầu ứng dụng cụ thể (ví dụ: CU240E-2, CU250S-2) và được lắp đặt dễ dàng vào module nguồn.
• Bảng Điều Khiển Vận Hành BOP-2: Cung cấp giao diện menu đơn giản, cho phép cài đặt thông số cơ bản, theo dõi trạng thái hoạt động và chẩn đoán lỗi cơ bản.
• Bảng Điều Khiển Vận Hành IOP-2: Mang đến trải nghiệm người dùng cao cấp hơn với màn hình đồ họa, menu trực quan, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt thông qua phần mềm cài đặt), khả năng lưu trữ và sao chép bộ thông số, giúp việc vận hành và cấu hình trở nên dễ dàng và nhanh chóng hơn bao giờ hết.
• Các phụ kiện tùy chọn: Ngoài ra, dòng SINAMICS G120 còn hỗ trợ nhiều phụ kiện khác như điện trở hãm (braking resistor) cho các ứng dụng cần hãm năng động, cuộn kháng đầu vào/đầu ra (line/motor reactor), bộ lọc sin (sine-wave filter) để cải thiện chất lượng điện áp đầu ra, và các module mở rộng I/O.

2. Các tính năng chính của sản phẩm 6SL3224-0BE37-5UA0

Hiệu Suất Năng Lượng Vượt Trội:

• Chức năng ECO mode: Tự động tối ưu hóa từ thông trong động cơ dựa trên tải thực tế, giúp giảm tổn thất năng lượng đáng kể, đặc biệt hiệu quả với các ứng dụng tải nhẹ hoặc biến đổi. Các nghiên cứu của Siemens cho thấy, tùy thuộc vào ứng dụng, việc sử dụng ECO mode có thể tiết kiệm từ 5% đến 20% điện năng tiêu thụ.
• Điều khiển Vector Không Cảm Biến (SLVC): Cung cấp khả năng điều khiển moment chính xác và đáp ứng động học cao ngay cả ở tốc độ thấp mà không cần encoder, giúp tối ưu hóa hiệu suất động cơ và giảm tiêu thụ năng lượng.
• Chức năng ngủ đông (Hibernation mode): Khi không có nhu cầu hoạt động (ví dụ, bơm không cần chạy khi bể đã đầy), biến tần sẽ tự động chuyển sang chế độ ngủ, giảm thiểu năng lượng tiêu thụ không cần thiết.

Độ Tin Cậy và An Toàn Hàng Đầu:

• Tích hợp chức năng An Toàn Tắt Moment (Safe Torque Off – STO): Đạt tiêu chuẩn SIL 2 (IEC 62061) và PL d (ISO 13849-1), STO cho phép ngắt an toàn moment của động cơ mà không cần contactor đầu ra, giảm chi phí, tiết kiệm không gian và tăng độ tin cậy cho hệ thống an toàn máy móc. Đây là một yếu tố then chốt giúp doanh nghiệp tuân thủ các quy định an toàn lao động nghiêm ngặt.
• Bảo vệ toàn diện cho động cơ và biến tần: Bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc mô hình nhiệt i2t), quá nhiệt biến tần, chạm đất, mất pha. Các tính năng bảo vệ này giúp kéo dài tuổi thọ thiết bị và giảm thiểu thời gian dừng máy đột xuất.
• Khả năng vận hành trong điều kiện khắc nghiệt: Với dải nhiệt độ hoạt động rộng và thiết kế tản nhiệt hiệu quả, biến tần Siemens G120 PM240-2 có thể hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau.

Linh Hoạt và Dễ Sử Dụng:

• Đa dạng phương pháp điều khiển: Từ V/f cơ bản đến điều khiển vector không cảm biến SLVC, đáp ứng nhu cầu của nhiều loại ứng dụng khác nhau, từ đơn giản đến phức tạp.
• Giao diện người dùng thân thiện: Với tùy chọn bảng điều khiển BOP-2 hoặc IOP-2, việc cài đặt thông số, giám sát và chẩn đoán lỗi trở nên trực quan và dễ dàng. IOP-2 thậm chí còn hỗ trợ wizard cài đặt từng bước, giúp người dùng ít kinh nghiệm cũng có thể nhanh chóng làm chủ thiết bị.
• Sao chép thông số dễ dàng: Thông số cài đặt có thể được lưu trữ trên thẻ nhớ SD (với một số Control Unit) hoặc trên IOP-2, cho phép sao chép nhanh chóng sang các biến tần khác hoặc phục hồi cài đặt khi cần thiết, tiết kiệm thời gian đáng kể khi lắp đặt hàng loạt hoặc thay thế thiết bị.
• Hỗ trợ truyền thông đa dạng: Tích hợp sẵn USS và Modbus RTU. Dễ dàng mở rộng với các chuẩn truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP thông qua các module điều khiển tương ứng, cho phép tích hợp liền mạch vào các hệ thống tự động hóa hiện có.

Tính Năng Thông Minh Cho Ứng Dụng Chuyên Biệt:

• Chức năng điều khiển PID tích hợp: Cho phép điều khiển vòng kín các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PLC bên ngoài, giúp đơn giản hóa hệ thống và giảm chi phí.
• Khởi động bám (Flying restart): Cho phép biến tần khởi động và bắt kịp tốc độ của động cơ đang quay tự do, tránh sốc cơ khí và dòng khởi động lớn.
• Tự động dò thông số động cơ (Automatic motor identification): Giúp tối ưu hóa các thông số điều khiển cho từng loại động cơ cụ thể, đảm bảo hiệu suất vận hành cao nhất.

3. Hướng dẫn kết nối sản phẩm 6SL3224-0BE37-5UA0 với phần mềm

Bước 1: Cài đặt Driver (Nếu cần thiết)

• Khi kết nối biến tần với máy tính lần đầu qua USB, hệ điều hành có thể yêu cầu cài đặt driver. Driver này thường được tích hợp sẵn trong gói cài đặt của STARTER hoặc có thể tải về từ trang web hỗ trợ của Siemens.
• Hãy đảm bảo driver được cài đặt thành công để máy tính có thể nhận diện biến tần.

Bước 2: Khởi động phần mềm STARTER: Mở phần mềm STARTER trên máy tính của bạn. Giao diện chính của chương trình sẽ xuất hiện.

Bước 3: Tạo một Project mới hoặc mở Project hiện có: Nếu đây là lần đầu bạn làm việc, hãy tạo một Project mới. Nếu đã có Project, bạn có thể mở nó ra.

Bước 4: Thiết lập kết nối trực tuyến (Go Online)

• Trong STARTER, tìm đến chức năng “Accessible Nodes” hoặc “Establish online connection”. Phần mềm sẽ quét tìm các thiết bị Siemens đang được kết nối.
• Chọn đúng giao diện kết nối (ví dụ: S7USB nếu dùng cáp USB) và nhấn “Update” hoặc “Search”. Biến tần G120 của bạn sẽ xuất hiện trong danh sách các thiết bị tìm thấy.
• Chọn biến tần G120 từ danh sách và nhấn “OK” hoặc “Connect”.

Bước 5: Tải cấu hình từ biến tần lên máy tính (Upload)

• Sau khi kết nối thành công, bạn có thể chọn tải cấu hình hiện tại của biến tần lên máy tính để làm việc. Điều này giúp bạn có bản sao lưu và có thể xem xét các thông số đã được cài đặt trước đó.
• Trong cây Project, nhấp chuột phải vào đối tượng biến tần và chọn “Target device” -> “Upload to PG…”.

Bước 6: Thực hiện cấu hình và giám sát: Sau khi tải cấu hình lên, bạn có thể bắt đầu:

• Commissioning Wizard (Trình hướng dẫn cài đặt): STARTER cung cấp trình hướng dẫn từng bước giúp bạn cài đặt các thông số cơ bản cho động cơ và ứng dụng một cách nhanh chóng và chính xác.
• Parameter List (Danh sách thông số): Truy cập và chỉnh sửa chi tiết từng thông số của biến tần. Các thông số được sắp xếp theo nhóm chức năng, dễ dàng tra cứu và điều chỉnh.
• Control Panel (Bảng điều khiển ảo): Cho phép bạn điều khiển động cơ (chạy/dừng, thay đổi tốc độ) trực tiếp từ máy tính để kiểm tra hoạt động.
• Trace Function (Chức năng ghi biểu đồ): Ghi lại và hiển thị dạng sóng của các đại lượng như tốc độ, dòng điện, điện áp theo thời gian, rất hữu ích cho việc phân tích và tối ưu hóa hệ thống.
• Diagnostics (Chẩn đoán): Xem lịch sử lỗi, cảnh báo và trạng thái hoạt động của biến tần, giúp nhanh chóng xác định và khắc phục sự cố.

Bước 7: Tải cấu hình từ máy tính xuống biến tần (Download)

• Sau khi đã hoàn tất việc cấu hình hoặc thay đổi thông số, bạn cần tải (download) bộ thông số mới này xuống biến tần.
• Nhấp chuột phải vào đối tượng biến tần và chọn “Target device” -> “Download to device…”.
• Lưu ý: Việc download sẽ ghi đè lên cấu hình hiện tại của biến tần. Hãy chắc chắn rằng bạn đã sao lưu cấu hình cũ nếu cần.

Bước 8: Lưu Project và Ngắt kết nối

• Lưu lại Project của bạn trên máy tính.
• Ngắt kết nối trực tuyến với biến tần (Go Offline).

4. Cách lập trình sản phẩm 6SL3224-0BE37-5UA0

A. Các phương pháp lập trình/cài đặt thông số:

• Qua Bảng Điều Khiển Vận Hành BOP-2 (Basic Operator Panel): Cho phép truy cập và thay đổi các thông số cơ bản thông qua menu dạng text. Phù hợp cho các cài đặt nhanh hoặc điều chỉnh nhỏ tại chỗ.
• Qua Bảng Điều Khiển Vận Hành IOP-2 (Intelligent Operator Panel): Cung cấp giao diện đồ họa trực quan hơn, có wizard hướng dẫn cài đặt (commissioning wizard), hỗ trợ lưu/tải bộ thông số, giúp việc cài đặt trở nên dễ dàng và nhanh chóng hơn.
• Qua Phần Mềm Chuyên Dụng (STARTER hoặc SINAMICS Startdrive): Đây là phương pháp mạnh mẽ và toàn diện nhất. Phần mềm cung cấp giao diện đồ họa, danh sách thông số chi tiết với giải thích rõ ràng, các công cụ chẩn đoán, giám sát và tối ưu hóa. Đây là lựa chọn được khuyến nghị cho việc cấu hình chuyên sâu và quản lý dự án.

B. Quy trình lập trình cơ bản (sử dụng wizard trên IOP-2 hoặc phần mềm):

Bước 1: Nhập thông số động cơ (Motor Data)

Đây là bước quan trọng nhất để biến tần có thể điều khiển động cơ một cách chính xác. Các thông số cần nhập bao gồm:

• Điện áp định mức của động cơ (p0304)
• Dòng điện định mức của động cơ (p0305)
• Công suất định mức của động cơ (p0307)
• Tần số định mức của động cơ (p0310)
• Tốc độ định mức của động cơ (p0311)
• Kiểu kết nối động cơ (sao/tam giác)

Những thông số này thường được ghi trên nhãn (nameplate) của động cơ.

Bước 2: Thực hiện nhận dạng động cơ (Motor Identification – p1900)

Sau khi nhập thông số động cơ, bạn nên thực hiện chức năng nhận dạng động cơ (còn gọi là auto-tuning). Biến tần sẽ tự động kiểm tra và tối ưu hóa các thông số điều khiển dựa trên đặc tính thực tế của động cơ được kết nối.

Có hai chế độ nhận dạng:

• Nhận dạng tĩnh (Standstill identification): Động cơ không quay, biến tần sẽ đo các thông số như điện trở stator.
• Nhận dạng khi quay (Rotating identification): Động cơ sẽ quay ở các tốc độ khác nhau để biến tần thu thập dữ liệu động học. Chế độ này cho kết quả tối ưu hơn nhưng cần đảm bảo an toàn và không có tải cơ khí.

Kích hoạt thông số p1900 = 1 (nhận dạng tĩnh) hoặc p1900 = 2 (nhận dạng khi quay) và làm theo hướng dẫn.

Bước 3: Lựa chọn ứng dụng (Application Class – p0096):

Biến tần G120 cung cấp các lớp ứng dụng cài đặt sẵn (ví dụ: bơm, quạt, băng tải) để tối ưu hóa một số thông số cơ bản cho loại tải đó. Chọn lớp ứng dụng phù hợp sẽ giúp tiết kiệm thời gian cài đặt.

Bước 4: Cấu hình ngõ vào/ra (I/O Configuration)

Xác định cách biến tần nhận lệnh điều khiển (ví dụ: từ terminal, qua truyền thông Modbus, PROFINET) và cách nó xuất tín hiệu trạng thái.

Lệnh chạy/dừng (ON/OFF): Cấu hình ngõ vào số (Digital Input – DI) nào sẽ được dùng làm lệnh chạy. Ví dụ, p0701 (chức năng của DI0) có thể được gán giá trị 9 (ON/OFF1).

Nguồn đặt tốc độ (Setpoint Source): Xác định tốc độ mong muốn sẽ được đặt từ đâu.

• Ngõ vào tương tự (Analog Input – AI): Ví dụ, p1000 (chọn nguồn đặt tần số) có thể được gán cho AI0.
• Fixed setpoints (Tốc độ cố định): Cài đặt sẵn các mức tốc độ và chọn bằng ngõ vào số.
• Qua truyền thông.

Ngõ ra số (Digital Output – DO) và Ngõ ra tương tự (Analog Output – AO): Cấu hình để xuất các tín hiệu trạng thái như “Biến tần sẵn sàng”, “Biến tần lỗi”, “Tốc độ thực tế”, “Dòng điện thực tế”.

Bước 5: Cài đặt các giới hạn và bảo vệ

• Thời gian tăng tốc (Ramp-up time – p1120) và Thời gian giảm tốc (Ramp-down time – p1121): Điều chỉnh để động cơ khởi động và dừng êm ái, phù hợp với quán tính của tải.
• Giới hạn tốc độ tối thiểu/tối đa (p1080, p1082).
• Giới hạn dòng điện (p0640).
• Cấu hình các chức năng bảo vệ động cơ như bảo vệ quá nhiệt (p0601, p0610).

Bước 6: Cài đặt các chức năng nâng cao (Tùy chọn)

• Điều khiển PID (p2200 – p2294): Nếu ứng dụng yêu cầu điều khiển vòng kín (áp suất, lưu lượng).
• Chức năng an toàn STO (p9601, p9701): Kích hoạt và cấu hình nếu sử dụng.
• Truyền thông (p2000 – p2041, và các thông số riêng của từng giao thức): Cài đặt địa chỉ, tốc độ baud, v.v. nếu kết nối mạng.
• Chức năng tiết kiệm năng lượng (ECO mode – p1360).

Bước 7: Lưu thông số (p0971)

Sau khi hoàn tất cài đặt, rất quan trọng là phải lưu bộ thông số vào bộ nhớ EEPROM của biến tần bằng cách đặt p0971 = 1. Nếu không lưu, các thay đổi có thể bị mất khi ngắt nguồn.

C. Một số thông số quan trọng thường dùng:

• p0003: Cấp độ truy cập thông số (User access level).
• p0010: Thông số kết thúc nhanh quá trình cài đặt (Quick commissioning parameter filter). Đặt p0010 = 0 để thoát khỏi chế độ cài đặt nhanh và truy cập toàn bộ thông số. Đặt p0010 = 1 (hoặc 30 tùy firmware) để vào chế độ cài đặt nhanh.
• r0000: Danh sách các thông số được hiển thị theo lựa chọn (Display selection list).
• r0025, r0026, r0027: Hiển thị tần số đặt, tần số thực tế, dòng điện thực tế.
• p3900: Kết thúc quá trình cài đặt (End of commissioning).

5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3224-0BE37-5UA0

B. Một số cảnh báo thường gặp:
