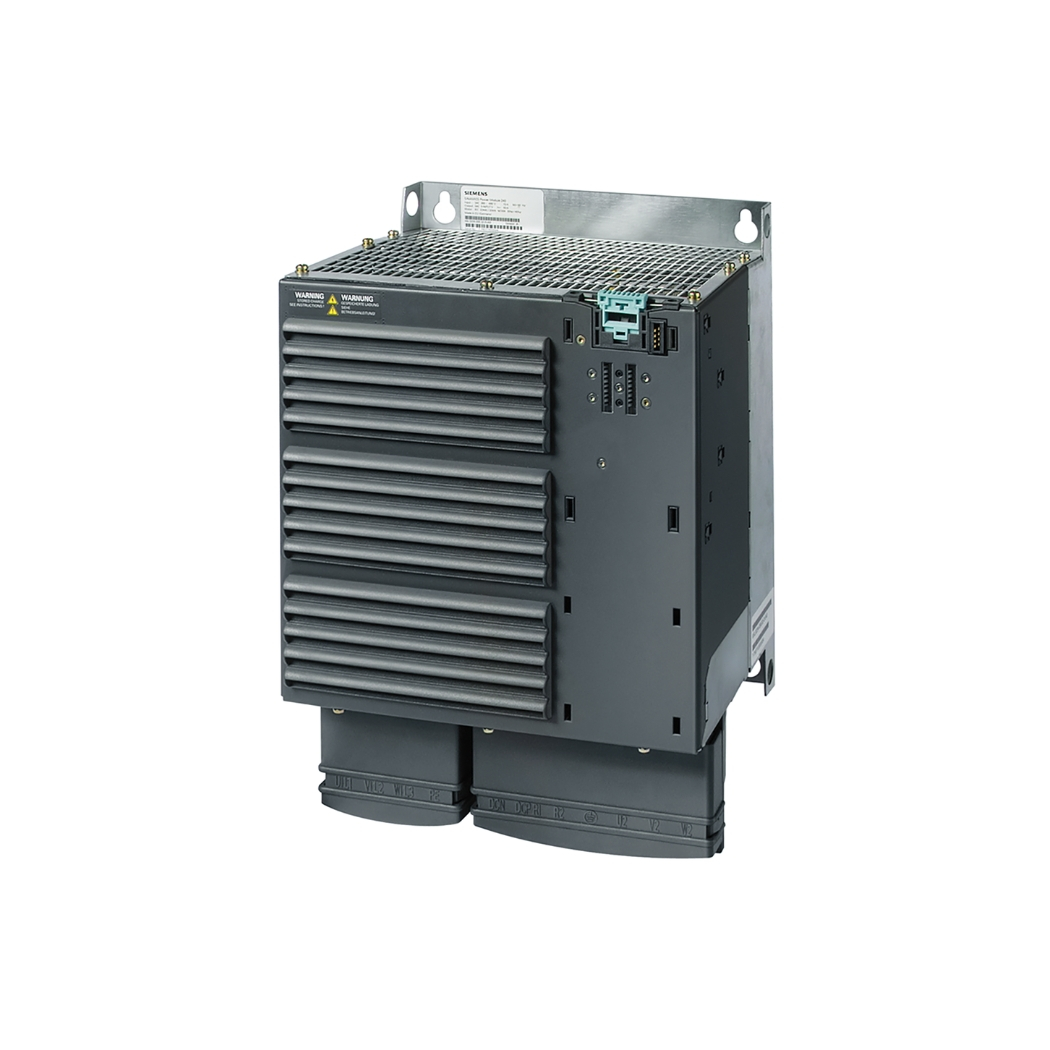

6SL3224-0BE35-5AA0 – Biến tần G120 PM240 3AC 55kW  Siemens

Download tài liệu biến tần G120

➢ Sinamics G120 Catalogue

6SL3224-0BE35-5AA0 G120 PM240 3AC 55kW, một tinh hoa công nghệ từ Siemens, đang định nghĩa lại tiêu chuẩn vận hành cho các hệ thống máy móc công nghiệp, và thanhthienphu.vn vô cùng tự hào khi được đồng hành cùng quý vị kỹ sư, nhà quản lý kỹ thuật trên hành trình chinh phục những đỉnh cao mới về hiệu suất và sự ổn định.

Đây không chỉ là một thiết bị biến đổi tần số đơn thuần; đó là chìa khóa mở ra một kỷ nguyên sản xuất thông minh, tiết kiệm năng lượng và tối ưu hóa chi phí, một giải pháp truyền động điện tiên tiến, đáp ứng trọn vẹn khát vọng về một hệ thống vận hành hoàn hảo.

1. Khám Phá Cấu Tạo Của Biến Tần 6SL3224-0BE35-5AA

• Bộ chỉnh lưu (Rectifier): Sử dụng công nghệ Diode hoặc Thyristor tiên tiến, chuyển đổi điện áp AC 3 pha đầu vào thành điện áp DC ổn định cho DC link.
• DC Link (Mạch một chiều trung gian): Bao gồm các tụ điện dung lượng lớn, có vai trò tích trữ và làm phẳng điện áp DC, đảm bảo nguồn năng lượng ổn định cho bộ nghịch lưu.
• Bộ nghịch lưu (Inverter): Sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor), điều khiển bằng phương pháp điều chế độ rộng xung (PWM), tạo ra điện áp AC đầu ra với tần số và biên độ mong muốn để điều khiển tốc độ động cơ một cách chính xác.
• Mạch phanh hãm (Braking Chopper): Tích hợp sẵn trong PM240-2, cho phép kết nối với điện trở hãm (braking resistor) để tiêu tán năng lượng dư thừa khi động cơ giảm tốc hoặc hãm đột ngột, bảo vệ biến tần và hệ thống.
• Hệ thống tản nhiệt: Được thiết kế tối ưu với quạt làm mát và các cánh tản nhiệt lớn, đảm bảo biến tần hoạt động ổn định ngay cả trong điều kiện tải nặng và nhiệt độ môi trường cao.
• Vi xử lý (Microprocessor): Thực hiện các thuật toán điều khiển động cơ, xử lý tín hiệu từ cảm biến, giao tiếp với hệ thống điều khiển cấp trên và người vận hành.
• Ngõ vào/ra số và tương tự (Digital/Analog I/O): Cho phép kết nối với các nút nhấn, công tắc, cảm biến, PLC để nhận lệnh điều khiển và xuất tín hiệu trạng thái.
• Cổng giao tiếp (Communication Ports): Hỗ trợ các chuẩn giao tiếp công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, USS, CANopen (tùy thuộc vào loại CU), giúp dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.
• Bảng điều khiển vận hành (Operator Panel – OP) (Lựa chọn riêng): Như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel), cho phép người dùng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi một cách trực quan và tiện lợi.

2. Các Tính Năng Chính Của Sản Phẩm 6SL3224-0BE35-5AA0

• Chế độ ECO (ECO mode): Tự động tối ưu hóa từ thông trong động cơ khi tải nhẹ hoặc không tải, giúp giảm tổn thất và tiêu thụ năng lượng đáng kể. Theo Siemens, chế độ này có thể giúp tiết kiệm tới 5-10% năng lượng tùy theo ứng dụng.
• Chức năng ngủ đông (Hibernation mode): Khi không có yêu cầu hoạt động trong một khoảng thời gian nhất định, biến tần có thể tự động chuyển sang chế độ ngủ đông, giảm thiểu tiêu thụ điện năng ở mức thấp nhất.
• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC) và điều khiển V/f: Cung cấp khả năng điều khiển mô-men xoắn chính xác và đáp ứng động học cao, tối ưu hóa việc sử dụng năng lượng cho từng loại tải cụ thể.
• Tích hợp mạch phanh hãm (Braking Chopper): Cho phép thu hồi và tái sử dụng một phần năng lượng hãm trong một số ứng dụng nhất định (với các cấu hình phù hợp), hoặc tiêu tán hiệu quả qua điện trở hãm, giảm chi phí năng lượng tổng thể.
• Dải công suất rộng và khả năng chịu quá tải cao: Với công suất 55kW (HO) và 75kW (LO), cùng khả năng chịu quá tải ấn tượng (150% trong 60s cho HO), biến tần này phù hợp cho nhiều ứng dụng từ tải nhẹ đến tải nặng như bơm, quạt, máy nén, băng tải, máy đùn, máy trộn, máy nghiền.
• Các chế độ điều khiển tiên tiến: Bao gồm V/f (tuyến tính, bình phương, đa điểm), SLVC, Vector Control với Encoder (khi dùng CU250S-2), đáp ứng mọi yêu cầu về độ chính xác và độ phức tạp của hệ thống.
• Chức năng điều khiển PID tích hợp: Cho phép điều khiển vòng kín các quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PID bên ngoài, tiết kiệm chi phí và không gian lắp đặt.
• Khởi động mềm và dừng mềm: Giảm sốc cơ khí, bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.
• Chức năng An Toàn Tích Hợp (Integrated Safety Functions): Khi kết hợp với Control Unit phù hợp, biến tần hỗ trợ các chức năng an toàn như STO (Safe Torque Off) đạt chuẩn SIL 2 (IEC 61508) và PL d (EN ISO 13849-1), giúp ngăn chặn khởi động không mong muốn của động cơ, đảm bảo an toàn cho người vận hành và thiết bị mà không cần các contactor an toàn phức tạp bên ngoài.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY), chạm đất, mất pha, đảm bảo hoạt động ổn định và bền bỉ.
• Thiết kế chắc chắn, linh kiện chất lượng cao: Đảm bảo tuổi thọ cao và khả năng hoạt động tin cậy trong môi trường công nghiệp khắc nghiệt. Các bo mạch được phủ lớp bảo vệ (coated boards) giúp chống ẩm và bụi bẩn.

3. Hướng Dẫn Kết Nối Sản Phẩm 6SL3224-0BE35-5AA0 Với Phần Mềm

Bước 1: Kết nối vật lý:

• Đảm bảo nguồn chính cấp cho Power Module PM240-2 đã được ngắt an toàn.
• Cấp nguồn 24V DC cho Control Unit (nếu chưa có).
• Kết nối một đầu cáp USB vào cổng Mini-USB trên Control Unit và đầu còn lại vào cổng USB trên máy tính.
• Máy tính sẽ tự động nhận diện thiết bị và cài đặt driver nếu cần. Quý vị có thể cần cài đặt driver thủ công từ đĩa cài đặt Siemens hoặc tải về từ trang hỗ trợ của Siemens.

Bước 2: Khởi động phần mềm STARTER và thiết lập dự án:

• Mở phần mềm STARTER trên máy tính.
• Tạo một dự án mới (Project -> New) hoặc mở một dự án đã có.
• Trong cây dự án, nhấp chuột phải vào tên dự án và chọn “Insert single drive unit”.
• Chọn dòng biến tần SINAMICS G120, sau đó chọn đúng loại Control Unit và Power Module (PM240-2 55kW). Nếu không chắc chắn, phần mềm có chức năng “Accessible Nodes” hoặc “Detect online devices” để tự động tìm kiếm.

Bước 3: Kết nối trực tuyến (Go Online):

• Trong cây dự án, chọn Drive Unit vừa tạo.
• Trên thanh công cụ, tìm và nhấp vào biểu tượng “Connect to selected target devices” (thường có hình hai mũi tên xanh đỏ ngược chiều) hoặc nhấp chuột phải vào Drive Unit và chọn “Target device” -> “Connect”.
• Phần mềm sẽ hiển thị một hộp thoại cho phép chọn giao diện kết nối. Chọn giao diện USB (hoặc giao diện tương ứng với cáp đang sử dụng).
• STARTER sẽ quét tìm thiết bị. Nếu kết nối thành công, biểu tượng của Drive Unit trong cây dự án sẽ chuyển sang màu xanh hoặc có dấu hiệu online.
• Phần mềm có thể yêu cầu tải cấu hình từ thiết bị lên PC (Upload from device to PG/PC) hoặc ngược lại. Hãy chọn phù hợp với thao tác bạn muốn thực hiện. Thông thường, lần đầu kết nối nên chọn “Upload” để lấy cấu hình hiện tại của biến tần.

Bước 4: Làm việc với biến tần:

Sau khi kết nối thành công, quý vị có thể truy cập vào các mục như:

• Parameter: Để xem và chỉnh sửa hàng trăm thông số của biến tần.
• Commissioning: Thực hiện các bước cài đặt ban đầu, tối ưu hóa động cơ.
• Diagnostics: Xem lỗi, cảnh báo, giá trị thực của các thông số vận hành.
• Control Panel: Điều khiển chạy/dừng, thay đổi tốc độ tham chiếu để thử nghiệm.
• Trace: Ghi lại đồ thị của các thông số theo thời gian.

4. Quy Trình Lập Trình Sản Phẩm 6SL3224-0BE35-5AA0

A. Lập trình cơ bản qua Bảng điều khiển BOP-2 (Basic Operator Panel): BOP-2 cho phép truy cập và thay đổi các thông số cơ bản một cách nhanh chóng.

1. Truy cập menu thông số:

• Nhấn nút “OK” để vào menu chính.
• Sử dụng các nút mũi tên LÊN/XUỐNG để di chuyển giữa các nhóm thông số (ví dụ: P00xx – Thông số cài đặt nhanh, P03xx – Thông số động cơ).
• Nhấn “OK” để chọn nhóm hoặc thông số.

2. Các thông số quan trọng cần cài đặt (Commissioning cơ bản):

• P0010 = 1 (Factory reset) hoặc P0010 = 30 (Quick commissioning): Khởi tạo quá trình cài đặt nhanh. Nên bắt đầu với P0010 = 30.
• P0100 (Motor standard): Chọn tiêu chuẩn động cơ (0: IEC, 1: NEMA).
• P0304 (Motor voltage rating): Nhập điện áp định mức của động cơ (V).
• P0305 (Motor current rating): Nhập dòng điện định mức của động cơ (A).
• P0307 (Motor power rating): Nhập công suất định mức của động cơ (kW hoặc HP, tùy P0100).
• P0308 (Motor power factor – cos phi): Nhập hệ số công suất của động cơ.
• P0310 (Motor frequency rating): Nhập tần số định mức của động cơ (Hz).
• P0311 (Motor speed rating): Nhập tốc độ định mức của động cơ (RPM).
• P0640 (Motor overload factor %): Hệ số quá tải động cơ, thường để mặc định.
• P0700 (Command source): Chọn nguồn lệnh điều khiển (ví dụ: 2 = Terminal strip – điều khiển qua I/O, 5 = Fieldbus – điều khiển qua truyền thông).
• P1000 (Setpoint source): Chọn nguồn đặt tốc độ (ví dụ: 2 = Analog input, 5 = Fieldbus).
• P1080 (Min. speed): Tốc độ tối thiểu (Hz).
• P1082 (Max. speed): Tốc độ tối đa (Hz).
• P1120 (Ramp-up time): Thời gian tăng tốc (giây).
• P1121 (Ramp-down time): Thời gian giảm tốc (giây).
• P1300 (Control mode): Chọn chế độ điều khiển (ví dụ: 0 = V/f with linear characteristic, 20 = Sensorless vector control). Đối với nhiều ứng dụng, SLVC (P1300=20) cho hiệu suất tốt.
• P1900 (Motor data identification selection): Chọn loại nhận dạng động cơ. Để P1900 = 1 (Selects all identifications not performed) hoặc P1900 = 2 (Complete identification incl. motor data and controller optimization at standstill) để thực hiện nhận dạng động cơ khi dừng.
• P3900 (End of quick commissioning): Sau khi cài đặt xong các thông số trên, đặt P3900 = 1 (Starts motor data calculation and saves parameters) để tính toán và lưu thông số. Biến tần sẽ thực hiện một số tính toán. Sau đó, nếu P1900 được cài đặt, cần cấp lệnh chạy để biến tần thực hiện nhận dạng động cơ (Motor ID run).

B. Lập trình qua phần mềm STARTER/Startdrive: Phần mềm cung cấp giao diện đồ họa trực quan, dễ dàng hơn cho việc cấu hình.

1. Kết nối với biến tần: Thực hiện theo hướng dẫn ở mục 4.

2. Sử dụng Wizard (Trình hướng dẫn cài đặt):

• Trong STARTER/Startdrive, sau khi kết nối, thường có một “Commissioning Wizard” hoặc “Quick Startup”.
• Wizard sẽ dẫn dắt bạn qua từng bước nhập thông số động cơ, chọn nguồn lệnh, nguồn đặt tốc độ, cài đặt giới hạn, thời gian tăng/giảm tốc, và thực hiện Motor ID.

3. Cấu hình chi tiết:

Truy cập danh sách thông số (Parameter list) để tinh chỉnh sâu hơn các chức năng như:

• Cấu hình ngõ vào/ra (I/O configuration): Gán chức năng cho các DI, DO, AI, AO.
• Chức năng bảo vệ (Protection functions): Cài đặt các ngưỡng bảo vệ.
• Điều khiển PID (PID controller): Nếu ứng dụng yêu cầu.
• Truyền thông (Fieldbus communication): Cài đặt địa chỉ, tốc độ baud cho Profibus, Profinet, Modbus…
• Chức năng an toàn (Safety Integrated): Cấu hình STO và các chức năng an toàn khác (nếu Control Unit hỗ trợ).

4. Thực hiện nhận dạng động cơ (Motor Identification – Motor ID):

• Sau khi nhập thông số động cơ, rất quan trọng phải thực hiện Motor ID (thường là P1910 trong STARTER/Startdrive). Điều này cho phép biến tần “học” các đặc tính của động cơ để tối ưu hóa điều khiển.
• Có các chế độ Motor ID khác nhau (tĩnh, quay). Chọn chế độ phù hợp và làm theo hướng dẫn trên phần mềm.
• Lưu ý an toàn: Đảm bảo động cơ có thể quay tự do nếu chọn chế độ nhận dạng khi quay.

5. Sao lưu thông số (Save and backup):

• Sau khi hoàn tất cấu hình, lưu thông số vào bộ nhớ non-volatile của biến tần (RAM to ROM).
• Sử dụng phần mềm để sao lưu toàn bộ file cấu hình dự án vào máy tính.

C. Lưu ý chung khi lập trình:

• Luôn tham khảo tài liệu kỹ thuật (Commissioning Manual) của SINAMICS G120 và Control Unit cụ thể bạn đang dùng.
• Hiểu rõ ý nghĩa của từng thông số trước khi thay đổi.
• Thực hiện từng bước một và kiểm tra kết quả.
• Luôn ưu tiên an toàn: đảm bảo không ai ở gần khu vực nguy hiểm khi thử nghiệm động cơ.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3224-0BE35-5AA0

6. Nâng Tầm Hệ Thống, Bứt Phá Hiệu Suất Cùng 6SL3224-0BE35-5AA0

Hãy tưởng tượng một hệ thống máy móc vận hành trơn tru, chính xác đến từng chuyển động nhỏ nhất, tiết kiệm từng kilowatt điện, giảm thiểu chi phí bảo trì và gần như loại bỏ hoàn toàn những sự cố dừng máy không mong muốn. Đó chính là tương lai mà biến tần 6SL3224-0BE35-5AA0 G120 PM240 3AC 55kW và thanhthienphu.vn cùng quý vị kiến tạo.

Thanhthienphu.vn cam kết mang đến cho quý vị:

• Sản phẩm chính hãng 100%: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng từ Siemens.
• Giá cả cạnh tranh: Cùng chính sách ưu đãi hấp dẫn, giúp tối ưu hóa chi phí đầu tư.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sản phẩm và ứng dụng, sẵn sàng lắng nghe, phân tích nhu cầu và đưa ra giải pháp phù hợp nhất với từng hệ thống cụ thể của quý vị.
• Hỗ trợ lắp đặt và vận hành: Đồng hành cùng quý vị trong suốt quá trình triển khai, đảm bảo thiết bị hoạt động tối ưu.
• Dịch vụ hậu mãi tận tâm: Chính sách bảo hành uy tín, hỗ trợ kỹ thuật nhanh chóng khi có sự cố, mang lại sự an tâm tuyệt đối.

Ngay bây giờ, hãy nhấc máy và gọi cho chúng tôi qua:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn là đối tác tin cậy, cùng quý vị khai phá tiềm năng vô hạn của công nghệ, kiến tạo nên những thành công vượt trội và một tương lai sản xuất thịnh vượng. Sự hài lòng và thành công của quý vị chính là niềm tự hào và động lực lớn nhất của chúng tôi.
