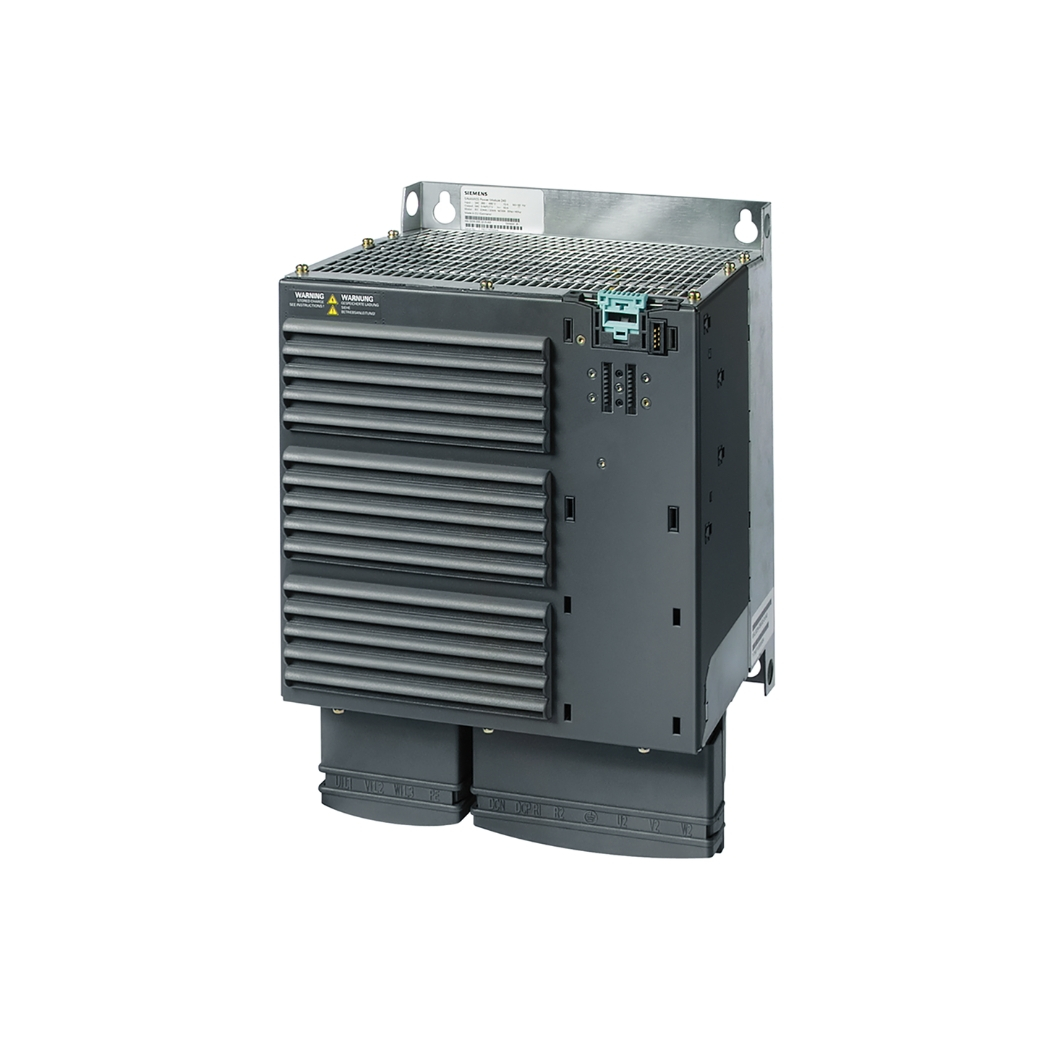

6SL3224-0BE33-0UA0 G120 PM240 3AC 30kW, bộ biến đổi tần số Siemens ưu việt, cùng với các giải pháp điều khiển động cơ tiên tiến và hệ thống tự động hóa công nghiệp thông minh, chính là chìa khóa vàng mở ra cánh cửa nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất cho quý vị, được cung cấp bởi thanhthienphu.vn.
Với thiết bị truyền động điện tân tiến này, việc chinh phục những thách thức trong vận hành và đạt được những đỉnh cao mới trong ngành điện công nghiệp trở nên dễ dàng hơn bao giờ hết, mang lại sự ổn định và phát triển bền vững cho mọi doanh nghiệp, đặc biệt trong lĩnh vực tiết kiệm năng lượng và điều khiển chính xác.
1. Giải Mã Cấu Tạo Tinh Vi Của Biến Tần 6SL3224-0BE33-0UA0
- Module Công Suất PM240 (Power Module PM240): Đây là trái tim, là nơi thực hiện việc chuyển đổi năng lượng. Bên trong PM240 chứa các thành phần công suất chủ chốt như bộ chỉnh lưu (Rectifier) chuyển đổi điện áp AC đầu vào thành DC, liên kết DC (DC Link) với các tụ điện dung lượng lớn để lưu trữ và ổn định năng lượng, và bộ nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor) để biến đổi điện áp DC thành điện áp AC ba pha có tần số và biên độ thay đổi, cấp cho động cơ. Sự ưu việt của PM240 nằm ở thiết kế tản nhiệt hiệu quả, sử dụng vật liệu chất lượng cao, và các mạch bảo vệ tiên tiến chống quá dòng, quá áp, thấp áp, quá nhiệt, chạm đất, đảm bảo an toàn cho cả biến tần và động cơ.
- Module Điều Khiển (Control Unit – CU) (kết hợp): Mặc dù mã sản phẩm này chỉ định PM, nhưng để hoạt động, nó cần kết hợp với một CU tương thích (ví dụ CU240E-2, CU250S-2). CU là bộ não, chứa vi xử lý thực hiện các thuật toán điều khiển phức tạp, quản lý các đầu vào/ra số và tương tự, xử lý tín hiệu từ encoder (nếu có), và quản lý giao tiếp với các hệ thống cấp cao hơn qua các chuẩn truyền thông như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus. Sự tách biệt giữa PM và CU mang lại tính linh hoạt tuyệt vời, cho phép người dùng lựa chọn CU phù hợp nhất với yêu cầu ứng dụng và dễ dàng nâng cấp khi cần.
- Giao diện DRIVE-CLiQ: Đây là giao diện truyền thông số nội bộ tốc độ cao giữa PM, CU và các thành phần khác như mô-đun encoder, giúp việc nhận dạng và cấu hình tự động trở nên nhanh chóng, giảm thiểu lỗi cài đặt. Cấu trúc module này không chỉ mang lại sự linh hoạt trong lựa chọn và nâng cấp mà còn giúp việc bảo trì, thay thế trở nên dễ dàng hơn bao giờ hết. Nếu một thành phần gặp sự cố, quý vị chỉ cần thay thế module đó thay vì toàn bộ biến tần, tiết kiệm đáng kể chi phí và thời gian ngừng máy. Đây chính là giải pháp thông minh giúp quý vị giải quyết bài toán chi phí bảo trì cao và tối ưu hóa hiệu suất làm việc. Thanhthienphu.vn luôn sẵn sàng tư vấn để quý vị lựa chọn tổ hợp PM và CU phù hợp nhất.
2. Những Tính Năng Đột Phá Của 6SL3224-0BE33-0UA0
- Tiết Kiệm Năng Lượng Vượt Trội: PM240 được trang bị các chế độ điều khiển tiên tiến như V/f ECO và khả năng tái tạo năng lượng (khi kết hợp với các module phù hợp hoặc trong các ứng dụng có tính năng hãm động năng). Các thuật toán tối ưu hóa hiệu suất giúp giảm tổn thất năng lượng trong cả biến tần và động cơ. Theo nghiên cứu của Siemens, việc sử dụng biến tần SINAMICS có thể giúp tiết kiệm đến 70% năng lượng tiêu thụ ở các ứng dụng bơm, quạt so với phương pháp điều khiển truyền thống. Điều này trực tiếp làm giảm chi phí vận hành, một yếu tố then chốt mà mọi kỹ sư và chủ doanh nghiệp đều quan tâm.
- Chức Năng An Toàn Tích Hợp (Safety Integrated): An toàn lao động là ưu tiên hàng đầu. PM240, khi kết hợp với CU phù hợp, hỗ trợ các chức năng an toàn cơ bản như STO (Safe Torque Off) theo tiêu chuẩn SIL 2 (EN 62061) và PL d (EN ISO 13849-1) mà không cần thêm rơ le an toàn bên ngoài. Các chức năng an toàn mở rộng như SS1 (Safe Stop 1), SLS (Safely Limited Speed), SBC (Safe Brake Control) cũng có sẵn, giúp giảm thiểu nguy cơ tai nạn, bảo vệ con người và máy móc, đồng thời đơn giản hóa thiết kế hệ thống an toàn.
- Điều Khiển Vector Không Cảm Biến (SLVC): Tính năng SLVC (Sensorless Vector Control) cho phép điều khiển mô-men xoắn chính xác và đáp ứng động học cao ngay cả khi không sử dụng encoder. Điều này đặc biệt hữu ích cho các ứng dụng đòi hỏi hiệu suất cao nhưng bị hạn chế về không gian lắp đặt hoặc chi phí cho encoder. Khả năng tự động nhận dạng thông số động cơ (Motor ID) giúp tối ưu hóa hiệu suất điều khiển một cách nhanh chóng.
- Khả Năng Giao Tiếp Linh Hoạt: Thông qua các Module Điều Khiển tương thích, biến tần G120 PM240 có thể dễ dàng tích hợp vào các hệ thống tự động hóa sử dụng các chuẩn truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, USS/Modbus RTU. Điều này mang lại sự linh hoạt tối đa trong thiết kế hệ thống và khả năng giám sát, điều khiển từ xa.
- Thân Thiện Với Người Dùng: Việc cài đặt, cấu hình và vận hành trở nên đơn giản hơn bao giờ hết với Bảng Điều Khiển Cơ Bản BOP-2 (Basic Operator Panel) hoặc Bảng Điều Khiển Thông Minh IOP-2 (Intelligent Operator Panel) với giao diện đồ họa trực quan. Phần mềm cấu hình STARTER hoặc SINAMICS Startdrive (tích hợp trong TIA Portal) cung cấp công cụ mạnh mẽ để tham số hóa, chẩn đoán và gỡ lỗi.
- Thiết Kế Module Bền Bỉ: Với cấp bảo vệ IP20, thiết kế tản nhiệt tối ưu và các linh kiện chất lượng cao, PM240 đảm bảo hoạt động ổn định và tin cậy ngay cả trong môi trường công nghiệp khắc nghiệt, giúp quý vị an tâm về tuổi thọ và độ bền của thiết bị. Những tính năng này cùng nhau tạo nên một giải pháp truyền động toàn diện, không chỉ đáp ứng nhu cầu hiện tại mà còn sẵn sàng cho những yêu cầu trong tương lai, giúp quý vị tự tin nâng cấp hệ thống và tăng cường năng lực cạnh tranh.
3. Hướng Dẫn Chi Tiết Kết Nối 6SL3224-0BE33-0UA0 Với Phần Mềm
A. Yêu cầu chuẩn bị:
1. Biến tần SINAMICS G120 (PM240 6SL3224-0BE33-0UA0 + Control Unit phù hợp) đã được cấp nguồn điều khiển.
2. Máy tính cá nhân (PC/Laptop) cài đặt phần mềm STARTER hoặc TIA Portal với SINAMICS Startdrive.
3. Cáp kết nối:
- Nếu Control Unit có cổng USB mini: Cáp USB A to USB mini B.
- Nếu Control Unit có cổng Ethernet (PROFINET): Cáp Ethernet tiêu chuẩn.
- Đối với một số CU cũ hơn, có thể cần bộ chuyển đổi RS232 sang USS.
B. Các bước kết nối cơ bản (ví dụ với STARTER qua cổng USB):
Bước 1: Cài đặt phần mềm và Driver:
- Tải phiên bản STARTER mới nhất từ website hỗ trợ của Siemens.
- Tiến hành cài đặt phần mềm theo hướng dẫn. Quá trình này thường bao gồm cả việc cài đặt các driver cần thiết cho giao tiếp USB.
Bước 2: Kết nối vật lý:
- Đảm bảo biến tần đã được cấp nguồn điều khiển (thường là 24VDC cho Control Unit).
- Kết nối một đầu cáp USB vào cổng USB mini trên Control Unit của biến tần.
- Kết nối đầu còn lại của cáp USB vào cổng USB trên máy tính của bạn.
Bước 3: Khởi động phần mềm STARTER:
- Mở phần mềm STARTER trên máy tính.
- Tạo một dự án mới hoặc mở một dự án có sẵn.
Bước 4: Thiết lập giao diện truy cập (Access Point):
- Trong STARTER, vào menu
Project -> Set PG/PC Interface.
- Chọn giao diện phù hợp. Nếu kết nối qua USB, thường sẽ có một tùy chọn liên quan đến
S7USB hoặc SINAMICS USB. Chọn giao diện này và xác nhận.
Bước 5: Tìm kiếm thiết bị trực tuyến (Go Online):
- Trong cây dự án của STARTER, bạn có thể thêm một Drive Unit mới hoặc tìm kiếm các thiết bị đang kết nối.
- Sử dụng chức năng
Accessible Nodes hoặc Connect Online để phần mềm quét và phát hiện biến tần đang được kết nối.
- Khi biến tần được tìm thấy, bạn có thể tải cấu hình từ thiết bị lên (Upload to PG) hoặc tải cấu hình từ máy tính xuống (Download to device).
Bước 6: Cấu hình và giám sát:
- Sau khi kết nối thành công, bạn có thể truy cập vào các thông số (parameters) của biến tần.
- Sử dụng
Configuration Wizard (Trình hướng dẫn cấu hình) để cài đặt nhanh các thông số cơ bản cho động cơ và ứng dụng.
- Sử dụng chức năng
Control Panel để điều khiển thử động cơ (chạy/dừng, thay đổi tốc độ).
- Theo dõi các giá trị thực (actual values) như dòng điện, điện áp, tần số, tốc độ.
- Chẩn đoán lỗi thông qua danh sách cảnh báo (alarms) và lỗi (faults).
C. Lưu ý quan trọng:
- Luôn tham khảo tài liệu hướng dẫn sử dụng (Commissioning Manual) cụ thể cho dòng Control Unit bạn đang dùng để có thông tin chính xác nhất.
- Đảm bảo các biện pháp an toàn điện khi làm việc với biến tần, đặc biệt khi thử nghiệm động cơ.
- Việc sử dụng TIA Portal với SINAMICS Startdrive mang lại trải nghiệm tích hợp liền mạch hơn nếu bạn đang làm việc với các PLC SIMATIC S7 của Siemens. Quy trình kết nối cũng tương tự.
4. Lập Trình Biến Tần 6SL3224-0BE33-0UA0
Có hai cách chính để lập trình/tham số hóa biến tần SINAMICS G120:
- Sử dụng Bảng Điều Khiển: BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel).
- Sử dụng Phần Mềm: STARTER hoặc SINAMICS Startdrive trên máy tính.
Dưới đây là quy trình cơ bản và một số nhóm thông số quan trọng cần chú ý:
A. Quy trình tham số hóa cơ bản:
Bước 1: Reset về cài đặt gốc (Factory Reset – nếu cần):
- Thông số
p0010 = 30 (Commissioning parameter filter).
- Thông số
p0970 = 1 (Factory reset).
- Việc này đảm bảo bạn bắt đầu từ một cấu hình sạch, đặc biệt hữu ích khi biến tần đã được sử dụng trước đó.
Bước 2: Cài đặt thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ một cách chính xác.
p0300: Chọn loại động cơ (ví dụ: 1 cho động cơ không đồng bộ).p0304: Điện áp danh định của động cơ (V).p0305: Dòng điện danh định của động cơ (A).p0307: Công suất danh định của động cơ (kW hoặc HP, tùy p0100).p0308: Hệ số công suất Cos Phi của động cơ.p0310: Tần số danh định của động cơ (Hz).p0311: Tốc độ danh định của động cơ (RPM).p0100: Chọn đơn vị Châu Âu (kW, Hz) hoặc Mỹ (HP, Hz).
Bước 3: Chạy nhận dạng động cơ (Motor Identification – p1900):
- Sau khi nhập thông số động cơ, cần thực hiện quá trình nhận dạng để biến tần tối ưu hóa mô hình điều khiển.
p1900 = 1 (Select motor data identification at standstill) hoặc p1900 = 2 (Select complete identification including rotating measurement).- Kích hoạt lệnh chạy. Biến tần sẽ tự động thực hiện các phép đo. Quá trình này cần động cơ có thể quay tự do nếu chọn
p1900 = 2.
Bước 4: Cài đặt thông số ứng dụng (Application Settings):
p1000: Chọn nguồn đặt tần số (ví dụ: 2 cho ngõ vào analog, 3 cho tần số cố định, 6 cho truyền thông fieldbus).p1080: Tần số tối thiểu (Hz).p1082: Tần số tối đa (Hz).p1120: Thời gian tăng tốc (Ramp-up time) (s).p1121: Thời gian giảm tốc (Ramp-down time) (s).p1300: Chọn chế độ điều khiển (ví dụ: 0 cho V/f tuyến tính, 2 cho V/f với đường cong parabol cho bơm/quạt, 20 cho SLVC).
Bước 5: Cài đặt các ngõ vào/ra (I/O Configuration):
- Gán chức năng cho các ngõ vào số (Digital Inputs – DI), ví dụ: chạy/dừng, chạy thuận/nghịch, chọn tần số cố định.
- Cấu hình ngõ vào analog (Analog Inputs – AI) cho tín hiệu đặt tốc độ (ví dụ 0-10V hoặc 4-20mA).
- Gán chức năng cho các ngõ ra số (Digital Outputs – DO), ví dụ: báo lỗi, báo chạy.
Bước 6: Lưu thông số:
p0971 = 1 (Save parameters to non-volatile memory).
B. Một số nhóm thông số quan trọng khác:
- Thông số bảo vệ (
p0640, p2100): Cài đặt giới hạn dòng, ngưỡng bảo vệ quá áp, thấp áp.
- Chức năng hãm (
p1237, p1240): Cấu hình bộ hãm DC, hãm động năng (nếu có điện trở hãm ngoài).
- Truyền thông (
p2000 – p2041): Cài đặt địa chỉ, tốc độ baud cho các giao thức như USS, Modbus RTU, PROFINET, PROFIBUS.
- Chức năng an toàn (Safety Integrated – nếu CU hỗ trợ): Cấu hình STO, SS1, SLS…
C. Lời khuyên từ thanhthienphu.vn:
- Luôn có tài liệu “List Manual” của SINAMICS G120 bên cạnh. Đây là cuốn cẩm nang chứa toàn bộ thông số và mô tả chi tiết.
- Sử dụng phần mềm STARTER hoặc Startdrive sẽ trực quan và dễ dàng hơn nhiều so với lập trình qua BOP, đặc biệt với số lượng thông số lớn.
- Bắt đầu với “Commissioning Wizard” trong phần mềm để được hướng dẫn từng bước.
- Thử nghiệm từng bước và kiểm tra kỹ lưỡng hoạt động của động cơ sau mỗi thay đổi quan trọng.
- Sao lưu bộ thông số sau khi đã cấu hình thành công (
p0977 = 1 để sao lưu lên thẻ nhớ nếu có, hoặc lưu file dự án trên máy tính).
5. Giải Quyết Nhanh Chóng Các Sự Cố Thường Gặp Với 6SL3224-0BE33-0UA0
| Mã Lỗi/Cảnh Báo (Ví dụ) |
Tên Lỗi/Cảnh Báo (Tiếng Anh) |
Mô Tả Nguyên Nhân Tiềm Năng |
Hướng Khắc Phục Cơ Bản |
| F07800 |
Drive: Power unit overload |
Quá tải biến tần (Module công suất). Dòng điện ngõ ra vượt quá giới hạn cho phép trong thời gian dài. |
– Kiểm tra tải cơ khí có bị kẹt, quá nặng không.
– Kiểm tra thông số động cơ (p0304-p0311) đã nhập đúng chưa.
– Tăng thời gian tăng/giảm tốc (p1120, p1121).
– Xem xét chọn biến tần/PM công suất lớn hơn nếu tải thực tế quá lớn. |
| F07801 |
Motor overload I2t |
Quá tải động cơ. Dòng điện động cơ vượt ngưỡng bảo vệ I²t. |
– Kiểm tra tải cơ khí.
– Kiểm tra thông số bảo vệ quá tải động cơ (p0640).
– Đảm bảo động cơ được làm mát tốt.
– Chạy lại nhận dạng động cơ (p1900). |
| F07900 |
Drive: Motor stalled |
Động cơ bị kẹt hoặc không thể quay. |
– Kiểm tra cơ khí xem động cơ có bị kẹt không.
– Kiểm tra kết nối cáp động cơ.
– Tăng giới hạn mô-men (p1520, p1521) nếu cần. |
| F07901 |
Motor overspeed |
Tốc độ động cơ vượt quá giới hạn cho phép. |
– Kiểm tra thông số giới hạn tốc độ.
– Kiểm tra encoder (nếu có) và cài đặt liên quan.
– Xem xét tải có tính chất kéo (regenerative) không, có cần điện trở hãm không. |
| F30001 |
Power unit: Overcurrent |
Quá dòng tức thời ở ngõ ra biến tần. Có thể do ngắn mạch cáp động cơ, chạm đất, hoặc lỗi IGBT. |
– NGẮT NGUỒN NGAY!
– Kiểm tra cáp động cơ và cuộn dây động cơ có bị ngắn mạch hoặc chạm đất không.
– Kiểm tra module IGBT (cần kỹ thuật viên có chuyên môn).
– Nếu lặp lại, liên hệ nhà cung cấp hoặc Siemens. |
| F30002 |
DC link overvoltage |
Điện áp trên liên kết DC quá cao. Thường xảy ra khi động cơ hãm đột ngột hoặc tải có quán tính lớn. |
– Tăng thời gian giảm tốc (p1121).
– Kiểm tra/lắp đặt điện trở hãm (braking resistor) phù hợp.
– Kiểm tra điện áp nguồn cung cấp có ổn định không. |
| F30003 |
DC link undervoltage |
Điện áp trên liên kết DC quá thấp. Thường do sụt áp nguồn, hoặc nguồn cung cấp không ổn định. |
– Kiểm tra điện áp và chất lượng nguồn cung cấp.
– Kiểm tra kết nối cầu chì, aptomat đầu vào. |
| F30004 |
Power unit: Overtemperature |
Nhiệt độ bên trong module công suất quá cao. |
– Kiểm tra quạt làm mát của biến tần có hoạt động không.
– Đảm bảo không gian lắp đặt thông thoáng, không bị che chắn.
– Vệ sinh bụi bẩn trên tản nhiệt và quạt.
– Kiểm tra nhiệt độ môi trường có vượt quá giới hạn cho phép không. |
| A07910 (Cảnh báo) |
Drive: Motor identification active |
Nhận dạng động cơ đang được thực hiện. Đây là trạng thái bình thường trong quá trình commissioning. |
– Chờ quá trình nhận dạng hoàn tất. |
| F01080 |
CU: Parameter error |
Lỗi thông số trên Control Unit. |
– Kiểm tra lại các thông số vừa thay đổi.
– Reset về cài đặt gốc (p0970=1) và cấu hình lại nếu cần. |
6. Nâng Tầm Hệ Thống, Bứt Phá Thành Công Cùng 6SL3224-0BE33-0UA0 Từ Thanhthienphu.vn
Đừng để những thiết bị cũ kỹ, lạc hậu cản trở bước tiến của doanh nghiệp bạn. Đã đến lúc đầu tư vào công nghệ hiện đại, nâng cao năng lực cạnh tranh và kiến tạo những thành công vượt trội. Hãy để 6SL3224-0BE33-0UA0 G120 PM240 3AC 30kW trở thành động lực mạnh mẽ cho sự phát triển của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, với đội ngũ chuyên gia kỹ thuật giàu kinh nghiệm, luôn sẵn sàng lắng nghe, tư vấn và đưa ra những giải pháp phù hợp nhất với từng nhu cầu đặc thù của quý khách hàng. Chúng tôi cam kết:
- Sản phẩm chính hãng, chất lượng đảm bảo: Cam kết 100% sản phẩm Siemens chính hãng, đầy đủ chứng từ CO/CQ.
- Giá cả cạnh tranh: Mang đến mức giá hợp lý, tối ưu chi phí đầu tư cho bạn.
- Tồn kho sẵn có: Đảm bảo khả năng cung ứng nhanh chóng, đáp ứng kịp thời tiến độ dự án.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư am hiểu sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn, cài đặt và vận hành.
- Hỗ trợ tận tâm: Đồng hành cùng bạn từ khâu tư vấn, lắp đặt đến bảo trì, xử lý sự cố.
- Giao hàng toàn quốc: Phục vụ khách hàng trên mọi miền đất nước, từ các thành phố lớn như TP. Hồ Chí Minh, Hà Nội, Đà Nẵng …
Liên hệ với thanhthienphu.vn để nhận được sự tư vấn chuyên sâu và báo giá tốt nhất cho sản phẩm 6SL3224-0BE33-0UA0 cũng như các giải pháp tự động hóa khác:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Thanhthienphu.vn – Đồng hành cùng bạn kiến tạo tương lai công nghiệp vững mạnh và hiệu quả.
