6SL3224-0BE32-2UA0 G120 PM240 3AC 22kW, một trái tim mạnh mẽ cho mọi hệ thống truyền động điện công nghiệp, đang mở ra một kỷ nguyên mới về hiệu suất và độ tin cậy, và Thanhthienphu.vn tự hào mang đến giải pháp toàn diện giúp quý vị khai thác trọn vẹn tiềm năng của thiết bị Siemens đẳng cấp này.

Hãy cùng chúng tôi khám phá hành trình nâng tầm sản xuất, tối ưu hóa chi phí và kiến tạo những giá trị bền vững với bộ biến đổi tần số ưu việt này, một lựa chọn thông minh cho các chuyên gia ngành điện tự động hóa và điều khiển động cơ.

1. Khám phá cấu tạo tinh vi của trái tim công nghiệp 6SL3224-0BE32-2UA0

• Khối chỉnh lưu (Rectifier Unit): Đây là cửa ngõ đầu tiên đón nhận nguồn điện xoay chiều ba pha từ lưới. Khối chỉnh lưu mạnh mẽ này có nhiệm vụ chuyển đổi dòng điện AC thành dòng điện một chiều DC ổn định, tạo nền tảng vững chắc cho các quá trình xử lý năng lượng tiếp theo. Công nghệ chỉnh lưu tiên tiến giúp giảm thiểu sóng hài trả ngược về lưới, góp phần nâng cao chất lượng điện năng và bảo vệ các thiết bị khác trong hệ thống.
• Mạch liên kết DC (DC Link): Trái tim của bộ biến tần, mạch liên kết DC bao gồm các tụ điện dung lượng lớn, có vai trò như một bể chứa năng lượng, làm phẳng điện áp DC sau chỉnh lưu và cung cấp nguồn năng lượng ổn định cho khối nghịch lưu. Thiết kế tối ưu của DC link giúp giảm gợn sóng điện áp, đảm bảo dòng điện cung cấp cho động cơ luôn mượt mà và ổn định.
• Khối nghịch lưu (Inverter Unit): Đây là nơi phép màu thực sự xảy ra. Khối nghịch lưu, sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor), sẽ biến đổi điện áp DC từ mạch liên kết thành điện áp xoay chiều ba pha với tần số và biên độ có thể điều chỉnh được. Chính khả năng điều chỉnh linh hoạt này cho phép 6SL3224-0BE32-2UA0 kiểm soát tốc độ động cơ một cách chính xác và hiệu quả.
• Mạch điều khiển và Vi xử lý (Control Circuitry and Microprocessor): Bộ não của thiết bị, nơi tập trung các thuật toán điều khiển phức tạp và các giao thức truyền thông. Vi xử lý mạnh mẽ liên tục giám sát các thông số vận hành, nhận lệnh từ Control Unit (CU) và đưa ra các tín hiệu điều khiển chính xác đến khối nghịch lưu, đảm bảo động cơ hoạt động theo đúng yêu cầu.
• Tích hợp bộ hãm (Braking Chopper): Một điểm cộng tuyệt vời của PM240 là việc tích hợp sẵn bộ hãm động năng. Khi động cơ giảm tốc hoặc dừng đột ngột, nó sẽ hoạt động như một máy phát, tạo ra năng lượng trả ngược về biến tần. Bộ hãm này sẽ tiêu tán năng lượng dư thừa này qua một điện trở hãm (mua rời), bảo vệ biến tần khỏi quá áp DC link và đảm bảo quá trình hãm an toàn, nhanh chóng.
• Hệ thống tản nhiệt (Cooling System): Với công suất 22kW, việc tản nhiệt hiệu quả là vô cùng quan trọng. Thiết bị được trang bị hệ thống quạt làm mát thông minh và các lá tản nhiệt được thiết kế tối ưu, đảm bảo các linh kiện công suất luôn hoạt động trong dải nhiệt độ cho phép, kéo dài tuổi thọ và duy trì hiệu suất ổn định.
• Vỏ bảo vệ (Enclosure): Vỏ máy đạt cấp bảo vệ IP20, được làm từ vật liệu chất lượng cao, không chỉ mang lại vẻ ngoài chuyên nghiệp mà còn bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động vật lý nhẹ, phù hợp với môi trường lắp đặt trong tủ điện công nghiệp. Cấu tạo module của dòng SINAMICS G120, với Power Module PM240 như 6SL3224-0BE32-2UA0 kết hợp cùng Control Unit (CU) và Operator Panel (IOP/BOP), mang đến sự linh hoạt tối đa trong việc lựa chọn cấu hình phù hợp với từng ứng dụng cụ thể. Sự tinh xảo trong từng chi tiết cấu tạo chính là lời cam kết của Siemens về chất lượng và độ tin cậy, giúp quý vị an tâm vận hành hệ thống một cách trơn tru và hiệu quả.

2. Những tính năng ưu việt vẽ nên tương lai tự động hóa cùng 6SL3224-0BE32-2UA0

Tiết kiệm năng lượng vượt trội (Energy Efficiency):

• Chế độ ECO (V/f ECO): Tự động điều chỉnh từ thông động cơ phù hợp với tải thực tế, giảm đáng kể tổn thất năng lượng khi động cơ vận hành non tải hoặc tải nhẹ. Theo nghiên cứu của Siemens, chế độ này có thể giúp tiết kiệm đến 20-30% năng lượng trong các ứng dụng bơm, quạt.
• Chức năng ngủ đông (Hibernation Mode): Tự động dừng biến tần và động cơ khi không có nhu cầu hoạt động (ví dụ, áp suất trong hệ thống bơm đã đạt ngưỡng), và tự khởi động lại khi có yêu cầu. Điều này giúp loại bỏ hoàn toàn năng lượng tiêu thụ không cần thiết trong thời gian chờ.
• Hiển thị năng lượng tiêu thụ: Cho phép theo dõi trực tiếp lượng điện năng đã sử dụng, giúp người vận hành có cơ sở để tối ưu hóa quy trình và đánh giá hiệu quả tiết kiệm.

Điều khiển động cơ chính xác và linh hoạt:

• V/f control (Tuyến tính, Phi tuyến, FCC – Flux Current Control): Phù hợp cho các ứng dụng đơn giản, nhiều động cơ song song, bơm, quạt. FCC cải thiện đáp ứng động học so với V/f truyền thống.
• Điều khiển Vector không cảm biến (SLVC – Sensorless Vector Control): Cung cấp moment xoắn cao và ổn định ở tốc độ thấp, đáp ứng động học tốt, lý tưởng cho băng tải, máy trộn, máy đùn.
• Điều khiển Vector với Encoder (VC – Vector Control with Encoder): Đạt độ chính xác tốc độ và moment xoắn cao nhất, phù hợp cho các ứng dụng định vị, máy công cụ, cần trục. (Yêu cầu Control Unit và Encoder tương thích).
• Tự động nhận dạng động cơ (Motor Identification): Tự động đo đạc và tối ưu hóa các thông số của động cơ được kết nối, đảm bảo hiệu suất điều khiển tốt nhất mà không cần cài đặt thủ công phức tạp.

Thiết kế mô-đun thông minh và tiện lợi:

• Power Module (PM) và Control Unit (CU) tách rời: Cho phép lựa chọn CU với các tính năng và giao diện truyền thông phù hợp với yêu cầu ứng dụng cụ thể, đồng thời dễ dàng thay thế, nâng cấp từng phần. PM240-2 là một Power Module mạnh mẽ, kết hợp được với nhiều loại Control Unit khác nhau của dòng G120.
• Dễ dàng lắp đặt và đấu nối: Các cọc đấu nối được thiết kế rõ ràng, dễ tiếp cận. Kích thước nhỏ gọn giúp tiết kiệm không gian tủ điện.

Giao diện vận hành và cài đặt thân thiện:

• Bảng điều khiển BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel): Có thể gắn trực tiếp lên Control Unit hoặc lắp trên mặt tủ. IOP-2 với màn hình đồ họa và menu trực quan giúp việc cài đặt, chẩn đoán lỗi trở nên dễ dàng hơn.
• Phần mềm STARTER hoặc SINAMICS Startdrive (trong TIA Portal): Cung cấp công cụ mạnh mẽ trên máy tính để cấu hình, giám sát, chẩn đoán và sao lưu/phục hồi thông số một cách chuyên nghiệp.

Độ bền và độ tin cậy cao:

• Linh kiện chất lượng cao: Siemens cam kết sử dụng các linh kiện điện tử và cơ khí có tuổi thọ cao, chịu được môi trường công nghiệp khắc nghiệt.
• Lớp phủ bảo vệ bo mạch (Coated boards): Giúp tăng khả năng chống ẩm, bụi bẩn và các hóa chất ăn mòn nhẹ, nâng cao độ tin cậy.
• Hệ thống làm mát hiệu quả: Đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ cho phép.

3. Hướng dẫn kết nối 6SL3224-0BE32-2UA0 với phần mềm

Bước 1: Kết nối vật lý an toàn

• Đảm bảo nguồn điện cấp cho biến tần đã được NGẮT hoàn toàn để đảm bảo an toàn.
• Kết nối cáp USB: Một đầu cắm vào cổng Mini-USB trên Control Unit của biến tần, đầu còn lại cắm vào cổng USB trên máy tính của bạn.
• Cấp nguồn cho biến tần. Máy tính sẽ nhận diện thiết bị mới. Có thể cần cài đặt driver USB nếu đây là lần kết nối đầu tiên (thường driver được tích hợp sẵn trong gói cài đặt STARTER).

Bước 2: Khởi động phần mềm STARTER và thiết lập dự án

• Mở phần mềm STARTER trên máy tính.
• Tạo một dự án mới (Project -> New) hoặc mở một dự án có sẵn.
• Trong giao diện dự án, nhấp chuột phải vào tên dự án và chọn “Insert single drive unit”.
• Một cửa sổ sẽ hiện ra, yêu cầu bạn chọn loại biến tần. Tìm đến dòng SINAMICS G120, sau đó chọn đúng phiên bản Control Unit và Power Module (PM240-2, 22kW). Nếu không chắc chắn, bạn có thể chọn “Find online drive units”.

Bước 3: Kết nối trực tuyến (Go Online)

• Trong cây dự án, chọn đối tượng biến tần vừa thêm.
• Nhấp vào biểu tượng “Connect to target system” (thường là hình hai máy tính nối với nhau màu xanh) trên thanh công cụ hoặc chuột phải vào biến tần và chọn “Target system” -> “Connect”.
• Một cửa sổ “Accessible Nodes” hoặc “Connect to target system” sẽ xuất hiện. STARTER sẽ tự động quét tìm các biến tần đang kết nối.
• Nếu kết nối qua USB, bạn thường sẽ thấy biến tần xuất hiện trong danh sách với giao diện “S7USB”. Chọn đúng biến tần và nhấp “OK” hoặc “Connect”.
• Nếu kết nối thành công, biểu tượng biến tần trong cây dự án sẽ chuyển sang màu xanh lá hoặc có dấu hiệu trực tuyến.

Bước 4: Tải cấu hình từ biến tần lên máy tính (Upload to PG/PC)

• Sau khi kết nối thành công, STARTER có thể hỏi bạn muốn tải cấu hình từ biến tần lên (Upload) hay tải cấu hình từ dự án xuống (Download).
• Nên chọn “Upload (Drive unit -> PG/PC)” để lấy cấu hình hiện tại của biến tần về máy tính, tránh ghi đè lên các cài đặt quan trọng nếu có. Điều này đặc biệt quan trọng nếu biến tần đã được cài đặt trước đó.

Bước 5: Bắt đầu cấu hình và giám sát

Sau khi tải cấu hình lên thành công, bạn có thể truy cập vào các mục menu trong cây cấu hình của biến tần như:

• Commissioning Wizard: Hướng dẫn từng bước để cài đặt cơ bản (chọn ứng dụng, nhập thông số động cơ, tự động nhận dạng động cơ).
• Parameters: Truy cập và chỉnh sửa toàn bộ danh sách thông số của biến tần.
• Control/Status Words: Giám sát các từ điều khiển và trạng thái.
• Diagnostics: Xem các cảnh báo, lỗi hiện tại và lịch sử lỗi.
• Online functions: Thực hiện các chức năng trực tuyến như điều khiển JOG, theo dõi biểu đồ (Trace).

Lưu ý khi kết nối qua Ethernet/PROFINET:

• Đảm bảo địa chỉ IP của máy tính và biến tần nằm trong cùng một dải mạng và không bị trùng lặp.
• Trong cửa sổ “Connect to target system” của STARTER, bạn cần chọn đúng card mạng trên máy tính đang được sử dụng để kết nối với mạng PROFINET.
• Quá trình quét tìm thiết bị có thể mất nhiều thời gian hơn một chút.

4. Cách lập trình sản phẩm 6SL3224-0BE32-2UA0

A. Các phương pháp cài đặt thông số:

Sử dụng Operator Panel (ví dụ BOP-2 hoặc IOP-2):

• Gắn Operator Panel vào Control Unit.
• Sử dụng các nút điều hướng (lên, xuống, trái, phải) và nút OK, ESC để truy cập và thay đổi giá trị thông số.
• Thường có menu cài đặt nhanh (Quick Commissioning) để nhập các thông số cơ bản của động cơ và ứng dụng.

Sử dụng phần mềm (STARTER hoặc Startdrive):

• Kết nối biến tần với máy tính như hướng dẫn ở mục 4.
• Sử dụng giao diện đồ họa, các wizard hướng dẫn và danh sách thông số chi tiết để thực hiện cài đặt. Phương pháp này trực quan, dễ dàng hơn và cung cấp nhiều công cụ hỗ trợ hơn.

B. Quy trình cài đặt thông số cơ bản (Commissioning Wizard):

Hầu hết các Control Unit và phần mềm đều cung cấp một trình hướng dẫn cài đặt nhanh (Commissioning Wizard) để đơn giản hóa quá trình. Các bước chính thường bao gồm:

Bước 1: Cài đặt cơ bản (Basic Settings / Control Mode):

• Chọn chế độ điều khiển (P1300): Ví dụ: V/f control with linear characteristic (P1300 = 0), V/f control with FCC (P1300 = 2), Sensorless vector control (P1300 = 20). Lựa chọn này phụ thuộc vào ứng dụng và yêu cầu về độ chính xác.
• Nguồn tín hiệu lệnh (Command Source) và Tốc độ đặt (Setpoint Source): Xác định tín hiệu điều khiển chính (ví dụ: từ Terminal, Fieldbus).

Bước 2: Nhập thông số động cơ (Motor Data):

Đây là bước cực kỳ quan trọng để biến tần hoạt động chính xác với động cơ. Các thông số này thường có trên nhãn (nameplate) của động cơ:

• Điện áp định mức động cơ (P0304): Ví dụ 400V.
• Dòng điện định mức động cơ (P0305): Ví dụ 40A.
• Công suất định mức động cơ (P0307): Ví dụ 22kW.
• Tần số định mức động cơ (P0310): Ví dụ 50Hz hoặc 60Hz.
• Tốc độ định mức động cơ (P0311): Ví dụ 1450 rpm.
• Kiểu kết nối động cơ (P0340): Sao (Star) hay Tam giác (Delta).
• Mã động cơ (Motor Code): Nếu có, để tự động nhập một số thông số.

Bước 3: Tối ưu hóa động cơ (Motor Identification / Optimization Run):

• Sau khi nhập thông số động cơ, biến tần cần thực hiện quá trình nhận dạng động cơ (Motor ID) để tối ưu hóa các thông số điều khiển.
• P1900 = 1 (Select motor data identification routines): Chọn loại nhận dạng (ví dụ, nhận dạng khi dừng hoặc nhận dạng khi quay).
• P1910 (Motor data identification): Kích hoạt quá trình nhận dạng. Cần đảm bảo động cơ có thể quay tự do (nếu chọn nhận dạng khi quay) và tuân thủ các cảnh báo an toàn.
• Quá trình này giúp biến tần “học” các đặc tính của động cơ, cải thiện đáng kể hiệu suất điều khiển, đặc biệt với chế độ Vector.

Bước 4: Cài đặt các giới hạn và chức năng cơ bản:

• Thời gian tăng tốc (Ramp-up time – P1120): Thời gian để động cơ tăng tốc từ 0 đến tần số/tốc độ tối đa.
• Thời gian giảm tốc (Ramp-down time – P1121): Thời gian để động cơ giảm tốc từ tần số/tốc độ tối đa về 0.
• Tần số/Tốc độ tối thiểu (Minimum speed/frequency – P1080).
• Tần số/Tốc độ tối đa (Maximum speed/frequency – P1082).
• Giới hạn dòng điện (Current limit – P0640).

Bước 5: Cấu hình đầu vào/ra (I/O Configuration):

• Đầu vào số (Digital Inputs – DI): Gán chức năng cho các DI (ví dụ: P0701 cho DI1, P0702 cho DI2…). Các chức năng phổ biến: ON/OFF, Jog, Fault reset, Fixed speed selection.
• Đầu ra số (Digital Outputs – DO): Gán trạng thái để kích hoạt các DO (ví dụ: P0731 cho DO1…). Các trạng thái phổ biến: Drive ready, Fault active, Run active.
• Đầu vào tương tự (Analog Inputs – AI): Cấu hình loại tín hiệu (0-10V, 0/4-20mA), tỷ lệ (scaling) và gán làm nguồn tốc độ đặt (ví dụ P1000 cho setpoint).
• Đầu ra tương tự (Analog Outputs – AO): Cấu hình loại tín hiệu và gán giá trị muốn xuất ra (ví dụ: P0771 cho AO1…). Giá trị phổ biến: Actual speed, Actual current.

Bước 6: Cài đặt các chức năng ứng dụng (Application Functions):

Tùy theo ứng dụng, có thể cần cài đặt thêm các chức năng như: Hãm DC (DC braking – P1215, P1216, P1217), Điều khiển PID (P2200-P2294), Tốc độ cố định (Fixed speeds – P1001-P1015), Chức năng an toàn (P9600, P9700…).

Bước 7: Lưu thông số (Save Parameters):

• Sau khi hoàn tất cài đặt, rất quan trọng phải lưu bộ thông số vào bộ nhớ non-volatile của biến tần.
• P0971 = 1 (hoặc dùng lệnh “Copy RAM to ROM” trên Operator Panel/phần mềm). Nếu không lưu, các thay đổi sẽ mất khi ngắt nguồn biến tần.

C. Lời khuyên từ thanhthienphu.vn:

• Đọc kỹ tài liệu: Luôn tham khảo “SINAMICS G120 List Manual” và tài liệu vận hành của Control Unit cụ thể để hiểu rõ ý nghĩa của từng thông số.
• Bắt đầu từ cơ bản: Nếu mới làm quen, hãy bắt đầu với wizard cài đặt nhanh và các thông số cơ bản.
• Thay đổi từng chút một: Khi tối ưu hóa, hãy thay đổi từng thông số một và quan sát ảnh hưởng của nó đến hoạt động của động cơ.
• Sao lưu thường xuyên: Nên sao lưu bộ thông số đã hoạt động tốt để dễ dàng phục hồi khi cần.
• An toàn là trên hết: Luôn tuân thủ các quy định an toàn điện. Ngắt nguồn động lực khi không cần thiết trong quá trình cài đặt.

5. Giải mã và khắc phục những khúc mắc thường gặp với 6SL3224-0BE32-2UA0

6. Liên hệ thanhthienphu.vn để được tư vấn và sở hữu ngay biến tần 6SL3224-0BE32-2UA0

Trong hành trình chinh phục những đỉnh cao của hiệu suất và sự đổi mới công nghiệp, việc lựa chọn được một thiết bị ưu việt như 6SL3224-0BE32-2UA0 là một bước tiến quan trọng.  Nhưng để tiềm năng của viên ngọc quý này được khai thác trọn vẹn, để mỗi vòng quay của động cơ đều mang lại giá trị tối ưu, quý vị cần một người đồng hành tin cậy, một đối tác không chỉ cung cấp sản phẩm mà còn mang đến giải pháp và sự tận tâm.

Tại Thanh Thiên Phú, chúng tôi không chỉ cung cấp sản phẩm chính hãng Siemens với chất lượng đảm bảo và mức giá cạnh tranh. Chúng tôi mang đến cho bạn sự an tâm và tin tưởng bởi:

• Đội ngũ chuyên gia giàu kinh nghiệm: Sẵn sàng tư vấn chuyên sâu, giúp bạn lựa chọn chính xác biến tần và các thiết bị điện tự động hóa khác phù hợp nhất với nhu cầu ứng dụng cụ thể của bạn.
• Hỗ trợ kỹ thuật tận tâm: Từ hướng dẫn lắp đặt, cài đặt, lập trình đến khắc phục sự cố, chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
• Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng, cung cấp linh kiện thay thế và các dịch vụ sửa chữa nhanh chóng, chuyên nghiệp.
• Nguồn hàng ổn định, đa dạng: Đảm bảo cung cấp kịp thời biến tần và nhiều mã hàng Siemens khác, đáp ứng mọi quy mô dự án.
• Uy tín đã được khẳng định: Là đối tác tin cậy của hàng ngàn khách hàng cá nhân và doanh nghiệp trong ngành điện công nghiệp và tự động hóa trên cả nước.

Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn trực tiếp và hoàn toàn miễn phí. Hoặc ghé thăm chúng tôi tại: Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Thanhthienphu.vn và tuyệt phẩm công nghệ 6SL3224-0BE32-2UA0 G120 PM240 3AC 22kW đã sẵn sàng cùng bạn kiến tạo tương lai.

Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.

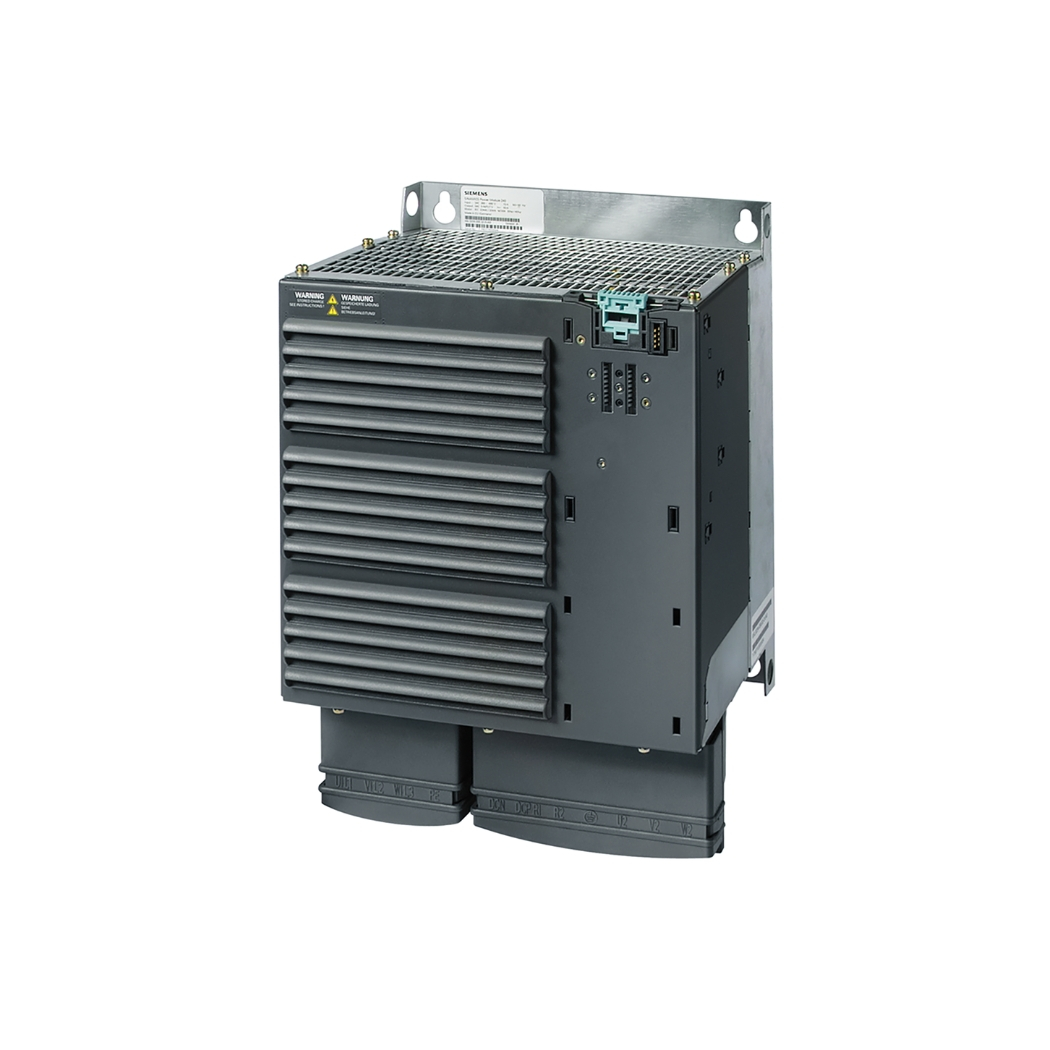

• 6SL3224-0BE33-0AA0
