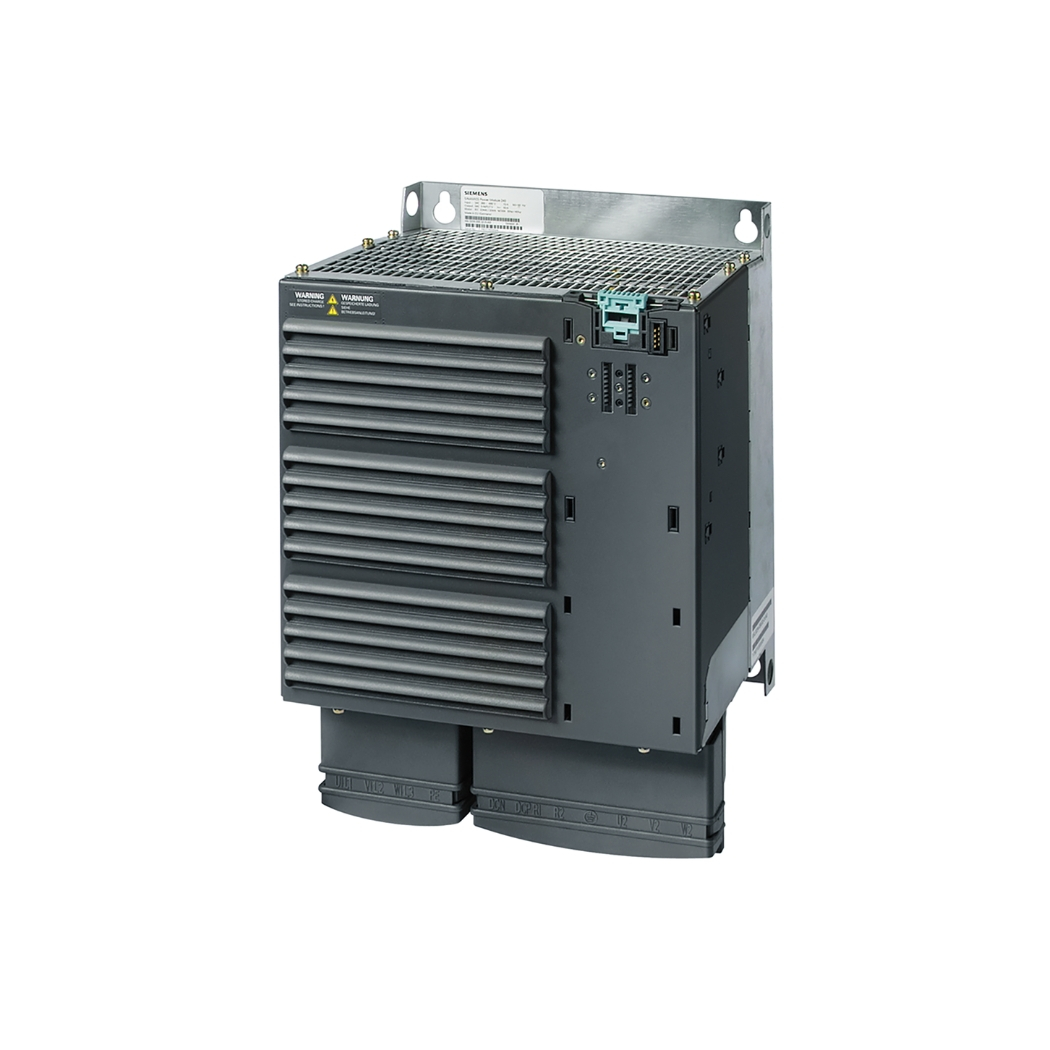

6SL3224-0BE32-2AA0 G120 PM240 3AC 22kW – trái tim mạnh mẽ cho hệ thống truyền động công nghiệp của bạn, mang đến giải pháp vận hành ưu việt và hiệu quả năng lượng vượt trội, điều mà thanhthienphu.vn luôn tâm huyết mang đến cho quý khách hàng.
Với thiết bị điều khiển tốc độ động cơ tiên tiến này, mọi thách thức về hiệu suất, chi phí và độ tin cậy sẽ được hóa giải, mở ra một kỷ nguyên mới cho sự phát triển bền vững của doanh nghiệp, nâng tầm tự động hóa công nghiệp và điều khiển động cơ.
1. Cấu Tạo Sản Phẩm 6SL3224-0BE32-2AA0
- Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp AC đầu vào thành điện áp DC một chiều. Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu sóng hài gây nhiễu lưới điện.
- Mạch DC Link (DC Bus): Bao gồm các tụ điện dung lượng lớn, có vai trò lưu trữ và ổn định năng lượng DC sau chỉnh lưu, đồng thời cung cấp nguồn năng lượng ổn định cho mạch nghịch lưu.
- Mạch nghịch lưu (Inverter): Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, chuyển đổi điện áp DC từ DC Link thành điện áp AC 3 pha với tần số và biên độ có thể điều chỉnh được, cấp cho động cơ. Công nghệ này giúp giảm tổn thất chuyển mạch, tăng hiệu suất và độ tin cậy của biến tần.
- Bộ hãm phanh (Braking Chopper): Tích hợp sẵn trong PM240, cho phép kết nối trực tiếp với điện trở hãm (braking resistor). Khi động cơ hoạt động ở chế độ hãm tái sinh (ví dụ khi giảm tốc đột ngột hoặc tải có quán tính lớn), năng lượng dư thừa sẽ được tiêu tán qua điện trở hãm, bảo vệ biến tần và hệ thống khỏi quá áp DC Link. Đây là một ưu điểm vượt trội, giúp tiết kiệm chi phí và không gian lắp đặt so với việc phải dùng module hãm rời.
- Vi xử lý (Microprocessor): Thực hiện các thuật toán điều khiển phức tạp như V/f, điều khiển vector không cảm biến (SLVC), và các chức năng công nghệ tích hợp.
- Ngõ vào/ra số và tương tự (Digital/Analog I/O): Cung cấp các kênh để kết nối với cảm biến, nút nhấn, công tắc, PLC, HMI, và các tín hiệu điều khiển khác. Số lượng và loại I/O phụ thuộc vào từng loại CU.
- Cổng giao tiếp truyền thông: Tích hợp sẵn các chuẩn giao tiếp phổ biến như USS, Modbus RTU. Nhiều CU còn hỗ trợ các chuẩn truyền thông công nghiệp cao cấp như PROFINET, PROFIBUS DP, EtherNet/IP, giúp dễ dàng tích hợp biến tần vào các hệ thống tự động hóa lớn.
- Khe cắm thẻ nhớ (Memory Card Slot): Cho phép lưu trữ và sao chép thông số cài đặt, cập nhật firmware, giúp việc thay thế và cấu hình biến tần trở nên nhanh chóng và thuận tiện.
- BOP-2 (Basic Operator Panel): Giao diện đơn giản, dạng text, phù hợp cho việc cài đặt nhanh và giám sát các thông số cơ bản.
- IOP-2 (Intelligent Operator Panel): Giao diện đồ họa, hiển thị thông tin rõ ràng, trực quan, hỗ trợ nhiều ngôn ngữ, có các trình hướng dẫn cài đặt (wizards), giúp việc vận hành và chẩn đoán lỗi trở nên dễ dàng hơn bao giờ hết.
2. Các Tính Năng Chính Của Sản Phẩm 6SL3224-0BE32-2AA0
- Điều Khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC): Đây là một trong những tính năng nổi bật nhất, cho phép điều khiển chính xác moment và tốc độ động cơ mà không cần sử dụng encoder. SLVC mang lại khả năng đáp ứng động học cao, moment khởi động lớn và ổn định tốc độ tốt ngay cả ở tần số thấp. Điều này đặc biệt hữu ích cho các ứng dụng đòi hỏi độ chính xác cao như máy công cụ, băng tải nặng, máy trộn. Theo nghiên cứu của Viện Kỹ Thuật Điện và Điện Tử (IEEE), việc áp dụng SLVC có thể cải thiện hiệu suất động cơ lên đến 15% so với điều khiển V/f truyền thống trong một số ứng dụng.
- Chức Năng Tiết Kiệm Năng Lượng Tự Động (Automatic Energy Optimization – ECO Mode): Biến tần G120 PM240 được tích hợp chế độ ECO V/f, tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế của động cơ. Khi động cơ chạy non tải hoặc tải nhẹ, biến tần sẽ giảm điện áp xuống mức tối ưu, giúp giảm tổn thất từ và tổn thất đồng trong động cơ, từ đó tiết kiệm đáng kể điện năng tiêu thụ. Nhiều thử nghiệm thực tế tại các nhà máy cho thấy, tính năng này có thể giúp giảm từ 5% đến 30% lượng điện tiêu thụ cho các ứng dụng bơm, quạt.
- Tích Hợp Sẵn Bộ Hãm Phanh (Integrated Braking Chopper): Như đã đề cập ở phần cấu tạo, việc tích hợp sẵn bộ hãm phanh giúp biến tần 6SL3224-0BE32-2AA0 xử lý hiệu quả năng lượng tái sinh từ động cơ trong quá trình hãm. Điều này không chỉ bảo vệ biến tần khỏi lỗi quá áp DC Link mà còn cho phép giảm tốc nhanh và chính xác, nâng cao năng suất cho các ứng dụng có chu kỳ làm việc nhanh hoặc tải có quán tính lớn.
- Chức Năng An Toàn Tích Hợp (Integrated Safety Functions): An toàn lao động là ưu tiên hàng đầu. Biến tần này được trang bị chức năng STO (Safe Torque Off) đạt tiêu chuẩn SIL 2 (Safety Integrity Level 2) theo EN 61800-5-2. Chức năng STO đảm bảo động cơ không thể tự khởi động lại một cách không mong muốn, giúp bảo vệ con người và thiết bị trong quá trình bảo trì, sửa chữa. Một số Control Unit cao cấp hơn còn hỗ trợ các chức năng an toàn mở rộng như SS1 (Safe Stop 1), SLS (Safely Limited Speed), SBC (Safe Brake Control).
- Khả Năng Giao Tiếp Linh Hoạt: Với việc hỗ trợ nhiều chuẩn giao tiếp từ cơ bản (USS, Modbus RTU) đến cao cấp (PROFINET, PROFIBUS DP, EtherNet/IP tùy theo Control Unit), biến tần G120 PM240 dễ dàng tích hợp vào các hệ thống điều khiển và giám sát SCADA/HMI hiện có hoặc các kiến trúc Tự động hóa Tích hợp Toàn diện (TIA Portal) của Siemens. Điều này mở ra khả năng thu thập dữ liệu vận hành, chẩn đoán từ xa và tối ưu hóa quy trình một cách thông minh.
- Chức Năng Công Nghệ Tích Hợp (Integrated Technology Functions): Một số Control Unit (ví dụ CU250S-2) còn tích hợp sẵn các bộ điều khiển PID, cho phép thực hiện các vòng điều khiển kín cho áp suất, lưu lượng, nhiệt độ mà không cần PLC bên ngoài, giúp tiết kiệm chi phí và đơn giản hóa hệ thống.
- Khởi Động Bắt D kịp Tốc Độ Đang Quay (Flying Restart): Tính năng này cho phép biến tần khởi động một cách trơn tru vào một động cơ đang quay tự do (ví dụ sau khi mất điện ngắn hạn), tránh sốc cơ khí và quá dòng.
- Bù Trượt (Slip Compensation): Tăng độ chính xác tốc độ cho động cơ không đồng bộ, đặc biệt quan trọng trong các ứng dụng yêu cầu tốc độ ổn định.
3. Hướng Dẫn Kết Nối Sản Phẩm 6SL3224-0BE32-2AA0 Với Phần Mềm
A. Các Bước Kết Nối Cơ Bản (Ví dụ với cổng USB trên Control Unit): Giả định bạn đang sử dụng Control Unit có cổng USB mini (ví dụ CU240E-2 PN) và phần mềm STARTER.
Bước 1: Cài đặt Driver (Nếu cần)
- Khi kết nối cáp USB lần đầu giữa PC và Control Unit, Windows có thể yêu cầu cài đặt driver. Driver này thường đi kèm với phần mềm STARTER hoặc có thể tải về từ trang web hỗ trợ của Siemens.
- Đảm bảo driver được cài đặt thành công để PC nhận diện được biến tần.
Bước 2: Khởi Chạy Phần Mềm STARTER
Mở phần mềm STARTER trên máy tính của bạn.
Bước 3: Tạo Dự Án Mới hoặc Mở Dự Án Hiện Có
- Nếu là lần đầu, bạn cần tạo một dự án mới (Project).
- Trong dự án, click chuột phải và chọn “Insert Single Drive Unit”.
Bước 4: Thiết Lập Kết Nối Trực Tuyến (Go Online)
- Trong cây dự án, chọn Drive Unit vừa tạo.
- Trên thanh công cụ, tìm nút “Accessible Nodes” hoặc “Connect to Target System”.
- STARTER sẽ quét tìm các thiết bị kết nối. Nếu kết nối USB thành công, biến tần của bạn sẽ xuất hiện trong danh sách.
- Chọn đúng biến tần và nhấn “OK” hoặc “Connect”.
- Một cách khác là vào menu “Target system” -> “Connect online”.
Bước 5: Tải Cấu Hình Từ Biến Tần Lên PC (Upload)
- Sau khi kết nối thành công (biểu tượng online sáng lên), bạn nên tải cấu hình hiện tại của biến tần lên PC để có bản sao lưu.
- Click chuột phải vào Drive Unit và chọn “Target device” -> “Upload to PG”.
- Quá trình này sẽ đồng bộ hóa cấu hình trên phần mềm với cấu hình thực tế trên biến tần.
B. Sử Dụng Giao Diện PROFINET/Ethernet: Nếu Control Unit của bạn hỗ trợ PROFINET (ví dụ CU240E-2 PN, CU250S-2 PN), việc kết nối sẽ thông qua cáp Ethernet:
Bước 1: Kết Nối Vật Lý
Nối cáp Ethernet từ cổng PROFINET trên Control Unit đến card mạng của PC hoặc qua một switch mạng.
Bước 2: Cấu Hình Địa Chỉ IP
- Đảm bảo PC và Control Unit có địa chỉ IP cùng dải mạng và không trùng nhau.
- Bạn có thể dùng công cụ “Edit Ethernet Node” trong STARTER hoặc TIA Portal (PST Tool) để gán địa chỉ IP và tên PROFINET cho biến tần nếu nó chưa được cấu hình.
Bước 3: Kết Nối Trong Phần Mềm
- Trong STARTER hoặc Startdrive, khi chọn “Accessible Nodes” hoặc “Go Online”, chọn giao diện card mạng phù hợp trên PC của bạn.
- Phần mềm sẽ quét mạng và hiển thị các biến tần SINAMICS G120 tìm thấy.
4. Cách Lập Trình Sản Phẩm 6SL3224-0BE32-2AA0
Bước 1: Kết Nối Với Biến Tần (Đã hướng dẫn ở mục 5): Đảm bảo bạn đã kết nối online thành công với biến tần.
Bước 2: Khởi Chạy Trình Hướng Dẫn Cài Đặt: Trong phần mềm, tìm đến mục “Commissioning” hoặc click chuột phải vào Drive Unit và chọn “Commissioning Wizard”.
Bước 3: Cài Đặt Cơ Bản (Basic Settings)
- Chọn ứng dụng (Application Class): Ví dụ: Bơm, quạt, băng tải, máy công cụ. Việc chọn đúng ứng dụng giúp phần mềm tự động tối ưu một số thông số mặc định.
- Tiêu chuẩn Điện/Động cơ (Motor/Power Standards): Chọn tiêu chuẩn IEC hoặc NEMA, tần số lưới điện (50Hz/60Hz).
Bước 4: Nhập Thông Số Động Cơ (Motor Data)
Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số từ nhãn (nameplate) của động cơ:
- Điện áp danh định (Rated voltage)
- Dòng điện danh định (Rated current)
- Công suất danh định (Rated power)
- Tần số danh định (Rated frequency)
- Tốc độ danh định (Rated speed)
- Hệ số công suất (cos φ)
- Kiểu kết nối động cơ (Sao/Tam giác)
Việc nhập sai thông số động cơ có thể dẫn đến vận hành không ổn định, không tối ưu hoặc thậm chí hư hỏng động cơ/biến tần.
Bước 5: Lựa Chọn Chế Độ Điều Khiển (Control Mode)
- V/f control: Phù hợp cho các ứng dụng đơn giản, không yêu cầu độ chính xác cao về tốc độ và moment (ví dụ: bơm, quạt). Có các tùy chọn như V/f tuyến tính, V/f bình phương (cho bơm/quạt), FCC (Flux Current Control), ECO V/f (tiết kiệm năng lượng).
- Sensorless Vector Control (SLVC): Cho các ứng dụng đòi hỏi moment khởi động lớn, đáp ứng động học tốt, điều khiển tốc độ chính xác hơn mà không cần encoder (ví dụ: băng tải, máy trộn, máy đùn).
Bước 6: Cài Đặt Các Giới Hạn Vận Hành (Operating Limits)
- Tốc độ tối thiểu/tối đa.
- Giới hạn dòng điện.
Bước 7: Cấu Hình Ngõ Vào/Ra (I/O Configuration)
- Gán chức năng cho các ngõ vào số (DI) (ví dụ: chạy/dừng, chạy thuận/nghịch, lỗi ngoài).
- Cấu hình ngõ vào tương tự (AI) cho tín hiệu đặt tốc độ (ví dụ: 0-10V, 4-20mA).
- Gán chức năng cho ngõ ra số (DO) và ngõ ra rơ le (ví dụ: báo trạng thái chạy, báo lỗi).
Bước 8: Cài Đặt Thời Gian Tăng Tốc/Giảm Tốc (Ramp Times)
- Thời gian tăng tốc (từ 0 đến tần số max).
- Thời gian giảm tốc (từ tần số max về 0).
- Điều chỉnh phù hợp để tránh sốc cơ khí và quá dòng/quá áp.
Bước 9: Tối Ưu Hóa Động Cơ (Motor Optimization/Identification)
- Nhận dạng động cơ khi đứng yên (Motor data identification at standstill): Biến tần sẽ cấp các xung điện áp nhỏ vào động cơ để đo các thông số điện của nó (điện trở stator, điện cảm). Quá trình này không làm quay trục động cơ.
- Nhận dạng động cơ khi quay (Rotating measurement): Nếu có thể, cho phép động cơ quay tự do (không tải), biến tần sẽ thực hiện các phép đo chính xác hơn.
- Quá trình tối ưu hóa này rất quan trọng, đặc biệt với chế độ SLVC, để biến tần có thể điều khiển động cơ một cách chính xác nhất. Luôn tuân thủ các cảnh báo an toàn khi thực hiện.
Bước 10: Lưu Thông Số và Hoàn Tất (Save and Finish)
- Sau khi hoàn tất các bước, lưu toàn bộ cấu hình vào bộ nhớ non-volatile của biến tần (“Copy RAM to ROM” hoặc “Save parameters”).
- Tải cấu hình lên PC để sao lưu.
5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3224-0BE32-2AA0
| Mã Lỗi/Cảnh Báo |
Tên Lỗi/Cảnh Báo (Tiếng Anh) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Gợi Ý |
| F07801 |
Drive: Motor overcurrent |
– Quá tải động cơ (tải cơ khí quá lớn).
– Thời gian tăng tốc quá ngắn.
– Ngắn mạch hoặc chạm đất cáp động cơ.
– Thông số động cơ cài đặt sai.
– Bộ điều khiển dòng bị lỗi. |
– Kiểm tra tải cơ khí, giảm tải nếu cần.
– Tăng thời gian tăng tốc (P1120).
– Kiểm tra cáp động cơ và cuộn dây động cơ.
– Kiểm tra và nhập lại chính xác thông số động cơ (P0304-P0311).
– Thực hiện nhận dạng động cơ (P1910, P1960).
– Liên hệ Siemens/nhà cung cấp. |
| F07901 |
Motor overtemperature |
– Động cơ bị quá tải liên tục.
– Cảm biến nhiệt độ động cơ (PTC/KTY) bị lỗi hoặc kết nối sai.
– Thông gió động cơ kém.
– Ngưỡng cảnh báo nhiệt độ cài đặt quá thấp. |
– Giảm tải cho động cơ.
– Kiểm tra cảm biến nhiệt và dây kết nối.
– Cải thiện khả năng làm mát cho động cơ.
– Kiểm tra và điều chỉnh thông số P0601, P0604, P0625-P0628. |
| F30001 |
Power unit: Overcurrent |
– Ngắn mạch ngõ ra biến tần.
– Chạm đất ngõ ra biến tần.
– Module công suất (PM) bị lỗi. |
– Kiểm tra cáp động cơ, cuộn dây động cơ xem có ngắn mạch/chạm đất không.
– Đảm bảo chiều dài cáp động cơ không vượt quá giới hạn cho phép.
– Liên hệ Siemens/nhà cung cấp nếu nghi ngờ PM lỗi. |
| F30002 |
DC link overvoltage |
– Thời gian giảm tốc quá ngắn.
– Tải có quán tính lớn, năng lượng tái sinh cao.
– Điện áp lưới đầu vào quá cao.
– Điện trở hãm không được kết nối hoặc bị lỗi (nếu có). |
– Tăng thời gian giảm tốc (P1121).
– Kích hoạt chức năng Vdc max controller (P1240, P1280).
– Sử dụng hoặc kiểm tra điện trở hãm và kết nối.
– Kiểm tra điện áp lưới. |
| F30003 |
DC link undervoltage |
– Mất nguồn đầu vào hoặc điện áp lưới quá thấp.
– Cầu chì đầu vào bị đứt.
– Mạch nạp trước (pre-charging circuit) của DC link bị lỗi. |
– Kiểm tra nguồn cấp, cầu chì, contactor đầu vào.
– Đảm bảo điện áp lưới ổn định và trong giới hạn cho phép.
– Liên hệ Siemens/nhà cung cấp. |
| A07910 |
Motor identification activated |
– Đây là cảnh báo thông báo quá trình nhận dạng động cơ đang diễn ra. |
– Chờ quá trình nhận dạng hoàn tất. Đây không phải là lỗi. |
| F07011 |
Motor model: Temperature model overtemperature |
– Tính toán nhiệt độ mô hình động cơ vượt ngưỡng.
– Thường do quá tải kéo dài hoặc cài đặt làm mát không đúng. |
– Kiểm tra tải động cơ.
– Kiểm tra thông số làm mát động cơ (P0611, P0612).
– Đảm bảo động cơ được thông gió tốt. |
| F01000 |
Internal software error |
– Lỗi phần mềm nội bộ của biến tần. |
– Thực hiện Power On Reset (tắt nguồn, chờ vài phút rồi bật lại).
– Nếu lỗi tái diễn, thử nạp lại firmware.
– Liên hệ Siemens/nhà cung cấp. |
