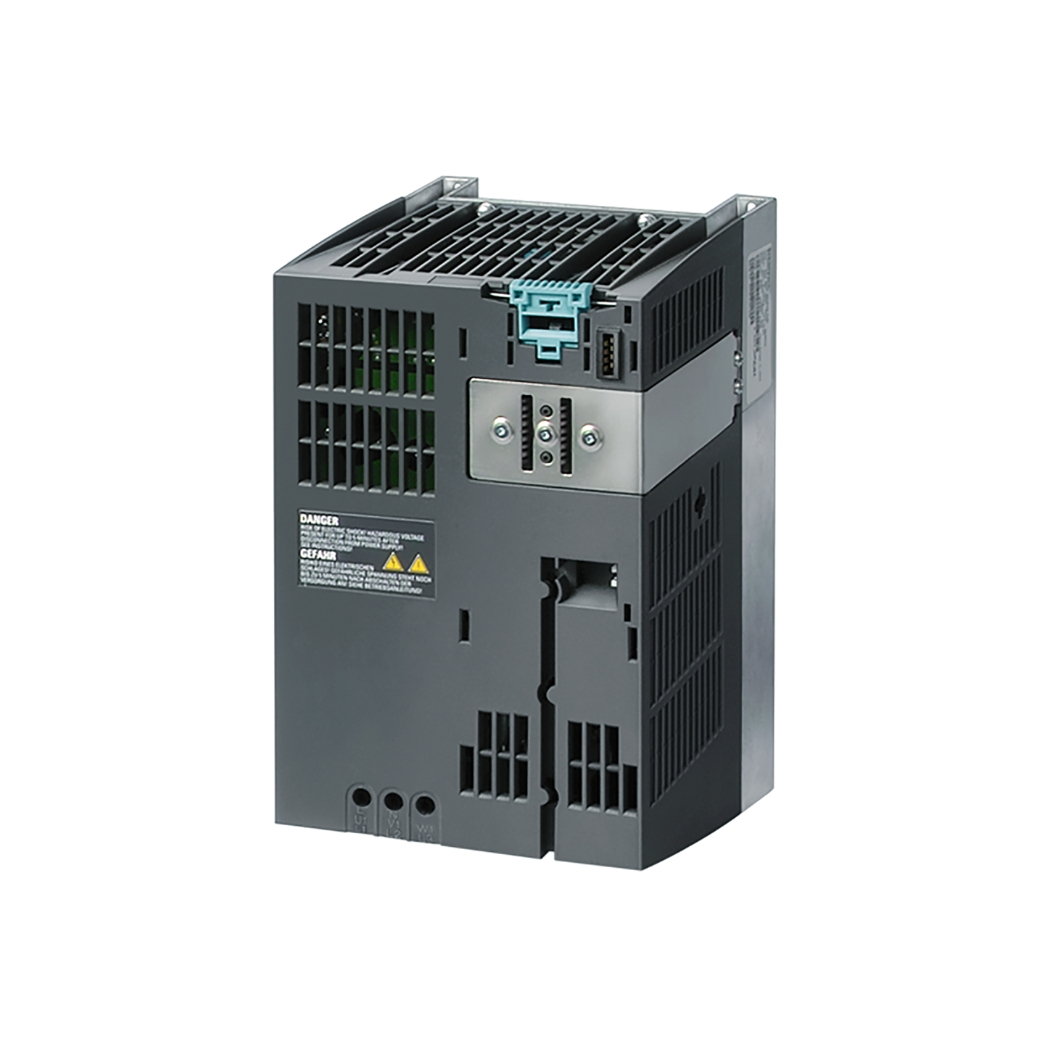

6SL3224-0BE31-1AA0 G120 PM240 3AC 11kW, một biểu tượng của sức mạnh và sự tinh tế trong lĩnh vực truyền động công nghiệp, kết hợp hài hòa cùng các dòng biến tần Siemens tiên phong, mở ra một kỷ nguyên mới cho vận hành hiệu quả, tiết kiệm năng lượng tối ưu và nâng cao đáng kể năng suất sản xuất cho mọi doanh nghiệp, một sứ mệnh mà thanhthienphu.vn luôn tận tâm theo đuổi.

Hãy cùng chúng tôi khám phá sâu hơn về thiết bị điều khiển tốc độ động cơ ưu việt này, một giải pháp toàn diện giúp bạn khai phóng toàn bộ tiềm năng trong guồng máy sản xuất và tự động hóa, với sự hỗ trợ đắc lực từ công nghệ điều khiển vector thông minh và các chức năng an toàn tích hợp, mang đến sự an tâm và thịnh vượng.

1. Cấu tạo sản phẩm 6SL3224-0BE31-1AA0

Module Công Suất (Power Module – PM240):

• Mạch chỉnh lưu (Rectifier): Chuyển đổi điện áp xoay chiều (AC) 3 pha từ lưới điện thành điện áp một chiều (DC) ổn định. Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu sóng hài gây nhiễu ngược trở lại lưới.
• Mạch liên kết DC (DC Link): Bao gồm các tụ điện dung lượng lớn, có vai trò lưu trữ năng lượng và làm phẳng điện áp DC sau chỉnh lưu, cung cấp một nguồn năng lượng ổn định cho mạch nghịch lưu.
• Mạch nghịch lưu (Inverter): Sử dụng các tranzistor IGBT (Insulated Gate Bipolar Transistor) tiên tiến, điều khiển bằng phương pháp điều chế độ rộng xung (PWM), để biến đổi điện áp DC thành điện áp AC có tần số và biên độ thay đổi, cấp cho động cơ. Công nghệ IGBT hiện đại giúp giảm tổn thất chuyển mạch, tăng hiệu suất và cho phép tần số đóng cắt cao, giúp động cơ vận hành êm ái hơn.
• Bộ hãm phanh tích hợp (Integrated Braking Chopper): Một tính năng cực kỳ giá trị, cho phép biến tần tiêu tán năng lượng tái sinh từ động cơ trong quá trình hãm hoặc giảm tốc đột ngột. Năng lượng này sẽ được chuyển hóa thành nhiệt năng thông qua một điện trở hãm (mua rời). Điều này giúp bảo vệ biến tần khỏi quá áp DC link và cho phép động cơ dừng nhanh chóng, an toàn, đặc biệt quan trọng trong các ứng dụng như cầu trục, thang máy, máy ly tâm.
• Hệ thống tản nhiệt: Được thiết kế tối ưu với quạt làm mát và các lá tản nhiệt hiệu suất cao, đảm bảo biến tần hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt và tải nặng liên tục.

Kết nối với Module Điều Khiển (Control Unit – CU):

• Giao diện DRIVE-CLiQ: Kết nối giữa PM và CU được thực hiện thông qua giao diện DRIVE-CLiQ, một giao thức truyền thông số tốc độ cao, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác, đồng thời cho phép nhận diện tự động các module.
• Linh hoạt lựa chọn CU: Tùy thuộc vào yêu cầu ứng dụng về tính năng điều khiển, số lượng I/O, giao thức truyền thông (PROFINET, PROFIBUS, EtherNet/IP™,…), người dùng có thể lựa chọn CU phù hợp nhất, tối ưu hóa chi phí và chức năng. Điều này mang lại sự tự do và khả năng tùy biến hệ thống mà ít dòng biến tần nào có được.

2. Các tính năng chính của sản phẩm 6SL3224-0BE31-1AA0

• Tiết kiệm năng lượng thông minh: Đây là một trong những ưu điểm nổi bật nhất. Với các chế độ như ECO mode (tự động điều chỉnh từ thông động cơ để tối ưu hóa hiệu suất ở tải thấp) và chức năng ngủ đông (hibernation mode – tự động dừng biến tần khi không có nhu cầu tải và khởi động lại khi cần), thiết bị này giúp giảm đáng kể lượng điện năng tiêu thụ. Theo Siemens, tùy thuộc vào ứng dụng, SINAMICS G120 có thể giúp tiết kiệm tới 60% năng lượng so với các giải pháp truyền động truyền thống. Đối với các chủ doanh nghiệp, điều này đồng nghĩa với việc cắt giảm chi phí vận hành một cách ấn tượng, góp phần vào lợi nhuận và sự phát triển bền vững.
• Điều khiển vector ưu việt (SLVC và VC): Khả năng điều khiển vector không cảm biến (Sensorless Vector Control – SLVC) và điều khiển vector vòng kín (Vector Control – VC, khi có encoder) mang lại độ chính xác tuyệt vời trong việc điều khiển tốc độ và mô-men xoắn của động cơ. Ngay cả khi tải thay đổi đột ngột, biến tần vẫn duy trì tốc độ ổn định, đảm bảo chất lượng sản phẩm và sự đồng bộ trong các dây chuyền phức tạp. Tính năng này đặc biệt quan trọng trong các ngành sản xuất đòi hỏi độ chính xác cao như chế tạo máy, dệt may, và in ấn.
• An toàn tích hợp (Integrated Safety Functions): 6SL3224-0BE31-1AA0 (khi đi cùng CU phù hợp như CU240E-2 F hoặc CU250S-2) hỗ trợ các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SBC (Safe Brake Control). Chức năng STO, ví dụ, đảm bảo động cơ không thể tự khởi động lại một cách không mong muốn, giúp bảo vệ con người và máy móc. Điều này không chỉ đáp ứng các tiêu chuẩn an toàn lao động ngày càng khắt khe mà còn mang lại sự an tâm cho đội ngũ vận hành, giảm thiểu nguy cơ tai nạn và tổn thất.
• Khả năng kết nối mạng truyền thông đa dạng: Việc tích hợp dễ dàng vào các hệ thống tự động hóa hiện có là một lợi thế lớn. Thông qua các Control Unit khác nhau, G120 PM240 có thể giao tiếp qua PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, và nhiều chuẩn công nghiệp phổ biến khác. Điều này cho phép giám sát, điều khiển và thu thập dữ liệu từ xa, mở đường cho các ứng dụng IIoT (Industrial Internet of Things) và nhà máy thông minh. Đối với các kỹ sư tự động hóa, đây là một cánh cửa mở ra vô vàn khả năng sáng tạo và tối ưu hóa.
• Dễ dàng vận hành và bảo trì với thiết kế mô-đun: Như đã đề cập, cấu trúc mô-đun giúp việc lắp đặt, thay thế và bảo trì trở nên nhanh chóng và đơn giản. Các thông số có thể được sao chép dễ dàng giữa các biến tần bằng thẻ nhớ SD hoặc qua phần mềm, giảm thiểu thời gian cài đặt cho nhiều thiết bị. Phần mềm STARTER và Startdrive (trong TIA Portal) cung cấp giao diện đồ họa trực quan, công cụ chẩn đoán mạnh mẽ, giúp việc cấu hình và xử lý sự cố trở nên dễ dàng hơn bao giờ hết. Điều này giải phóng thời gian quý báu cho các kỹ thuật viên, để họ có thể tập trung vào những nhiệm vụ mang lại giá trị cao hơn.
• Độ bền và độ tin cậy cao: Được chế tạo từ những linh kiện chất lượng cao và trải qua quy trình kiểm tra nghiêm ngặt của Siemens, 6SL3224-0BE31-1AA0 đảm bảo hoạt động bền bỉ ngay cả trong những môi trường công nghiệp khắc nghiệt nhất. Lớp phủ bảo vệ trên bo mạch (conformal coating) giúp chống lại ẩm và bụi bẩn, kéo dài tuổi thọ của thiết bị. Sự tin cậy này là vô giá, giúp doanh nghiệp tránh được những tổn thất do dừng máy đột xuất.

3. Hướng dẫn kết nối sản phẩm 6SL3224-0BE31-1AA0 với phần mềm

Bước 1: Chuẩn bị phần cứng:

• Đảm bảo biến tần đã được lắp đặt đúng cách và cấp nguồn cho Control Unit (thường là 24VDC riêng hoặc lấy từ Power Module nếu được hỗ trợ). Lưu ý an toàn điện: Luôn tuân thủ các quy định an toàn khi làm việc với thiết bị điện.
• Kết nối cáp USB từ cổng USB trên máy tính của bạn tới cổng USB mini trên Control Unit của biến tần.

Bước 2: Khởi động phần mềm STARTER:

• Mở phần mềm STARTER trên máy tính.
• Tạo một dự án mới hoặc mở một dự án hiện có.

Bước 3: Thiết lập kết nối (PG/PC Interface):

• Trong STARTER, vào menu Options -> Set PG/PC Interface....
• Trong cửa sổ Set PG/PC Interface, chọn giao diện phù hợp. Nếu kết nối qua USB, bạn có thể cần chọn một tùy chọn liên quan đến S7USB hoặc TeleService USB. Đảm bảo driver USB cho biến tần Siemens đã được cài đặt đúng cách (thường đi kèm khi cài đặt STARTER).
• Nếu kết nối qua Ethernet, chọn card mạng của máy tính đang được kết nối vào cùng mạng với biến tần và chọn giao thức TCP/IP (Auto) hoặc ISO Industrial Ethernet.

Bước 4: Tìm kiếm và kết nối với biến tần (Go Online):

• Trong cây dự án của STARTER, bạn có thể thêm một thiết bị SINAMICS G120 mới.
• Cách nhanh nhất thường là sử dụng chức năng Accessible Nodes hoặc Connect to Target System.
• Nhấp vào biểu tượng Accessible Nodes (Thường là hình máy tính có kính lúp) trên thanh công cụ. STARTER sẽ quét tìm các thiết bị Siemens đang kết nối.
• Nếu biến tần được tìm thấy, nó sẽ xuất hiện trong danh sách. Chọn biến tần của bạn và nhấp OK hoặc Connect.
• Nếu kết nối qua Ethernet và bạn biết địa chỉ IP của Control Unit, bạn có thể nhập trực tiếp địa chỉ IP để kết nối.

Bước 5: Tải cấu hình từ biến tần lên (Upload from device):

Sau khi kết nối thành công (biểu tượng online thường có màu xanh hoặc cam), bạn có thể chọn tải cấu hình hiện tại từ biến tần lên máy tính. Nhấp chuột phải vào đối tượng biến tần trong cây dự án và chọn Target device -> Upload (device to PG).... Điều này rất quan trọng nếu biến tần đã được cấu hình trước đó.

Bước 6: Làm việc với biến tần:

• Sau khi tải lên, bạn có thể truy cập vào tất cả các thông số (parameters) của biến tần, xem trạng thái hoạt động, chẩn đoán lỗi, thực hiện các chức năng điều khiển (ví dụ chạy thử động cơ ở chế độ test), sao lưu thông số, cập nhật firmware, v.v.
• Sử dụng các wizard (ví dụ: Commissioning Wizard) để được hướng dẫn từng bước cấu hình cho các ứng dụng phổ biến.

Lưu ý quan trọng:

• Kết nối qua Ethernet/PROFINET: Đây là phương pháp được khuyến nghị cho các hệ thống lớn và yêu cầu tích hợp cao. Cần cấu hình địa chỉ IP cho Control Unit (có thể thực hiện qua STARTER, TIA Portal, hoặc công cụ Primary Setup Tool – PST của Siemens).
• Phần mềm Startdrive trong TIA Portal: Nếu bạn đang làm việc trong môi trường TIA Portal (Totally Integrated Automation Portal), Startdrive là công cụ được tích hợp sẵn để cấu hình và vận hành các biến tần SINAMICS. Quy trình kết nối tương tự, nhưng giao diện và cách tổ chức dự án sẽ theo chuẩn của TIA Portal. Startdrive mang lại lợi thế tích hợp chặt chẽ với PLC SIMATIC và HMI.
• Đọc tài liệu kỹ thuật: Luôn tham khảo tài liệu hướng dẫn sử dụng (Operating Instructions, Commissioning Manual) của cả Power Module PM240 và Control Unit bạn đang sử dụng để có thông tin chi tiết và chính xác nhất. Các tài liệu này có sẵn trên website của Siemens Industry Online Support.

4. Cách lập trình sản phẩm 6SL3224-0BE31-1AA0

A. Quy trình lập trình cơ bản (Commissioning):

Bước 1: Chuẩn bị thông tin:

• Thu thập đầy đủ thông số của động cơ: Công suất (kW/HP), điện áp định mức (V), dòng điện định mức (A), tần số định mức (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ). Thông tin này thường có trên nhãn động cơ.
• Xác định yêu cầu của ứng dụng: Loại tải (bơm, quạt, băng tải, máy nén, máy nghiền…), yêu cầu về tốc độ, moment, thời gian tăng/giảm tốc, các tín hiệu điều khiển (Start/Stop, đặt tốc độ từ analog, truyền thông…), các chức năng an toàn cần thiết.

Bước 2: Kết nối và vào chế độ Commissioning:

• Kết nối biến tần với phần mềm STARTER/Startdrive như đã hướng dẫn ở mục trước.
• Đảm bảo biến tần đang ở chế độ sẵn sàng cho việc cài đặt (thường là sau khi đã tải cấu hình lên hoặc tạo mới một đối tượng drive).

Bước 3: Sử dụng Wizard cài đặt (Commissioning Wizard):

• Đây là cách dễ nhất và được khuyến nghị cho người mới bắt đầu. STARTER/Startdrive cung cấp các wizard hướng dẫn từng bước.
• Lựa chọn ứng dụng (Application Class): Chọn loại ứng dụng (ví dụ: Standard Drive Control, Pump/Fan Control, Conveyor Technology…). Wizard sẽ tự động đề xuất một số cài đặt cơ bản phù hợp.
• Nhập thông số động cơ (Motor Data): Nhập chính xác các thông số động cơ đã thu thập ở Bước 1. Đây là bước cực kỳ quan trọng để biến tần có thể điều khiển động cơ một cách tối ưu.
• Nhận dạng động cơ (Motor Identification – Motor ID): Sau khi nhập thông số, thực hiện quá trình nhận dạng động cơ. Biến tần sẽ tự động kiểm tra và tối ưu hóa các thông số điều khiển dựa trên đặc tính thực tế của động cơ được kết nối. Quá trình này có thể bao gồm standstill measurement (đo khi động cơ đứng yên) và rotating measurement (đo khi động cơ quay – cần đảm bảo an toàn và không có tải cơ khí). Cảnh báo: Khi thực hiện rotating measurement, động cơ sẽ quay. Đảm bảo an toàn tuyệt đối cho người và thiết bị.
• Cài đặt các thông số cơ bản: Thời gian tăng tốc (Ramp-up time), thời gian giảm tốc (Ramp-down time), giới hạn tốc độ tối thiểu/tối đa, lựa chọn nguồn lệnh điều khiển (ví dụ: từ terminal, từ HMI, từ truyền thông).

Bước 4: Tinh chỉnh các thông số nâng cao (nếu cần):

• Chế độ điều khiển (Control Mode): Chọn chế độ điều khiển phù hợp nhất (V/f, SLVC, VC – nếu có encoder). Với 6SL3224-0BE31-1AA0 (PM240) thường dùng SLVC cho hiệu suất cao mà không cần encoder.
• Tối ưu hóa vòng điều khiển (Controller Optimization): Nếu yêu cầu đáp ứng động học cao, có thể cần tinh chỉnh các thông số khuếch đại (gain) của vòng điều khiển tốc độ và dòng điện.
• Cài đặt I/O: Cấu hình các đầu vào/ra số (Digital Inputs/Outputs) và tương tự (Analog Inputs/Outputs) cho các chức năng cụ thể (ví dụ: DI cho Start/Stop, lỗi ngoài; AI cho đặt tốc độ; AO cho hiển thị tốc độ thực tế).
• Chức năng bảo vệ: Cài đặt các ngưỡng bảo vệ cho động cơ (quá tải I2t, quá nhiệt từ cảm biến PTC/KTY nếu có) và biến tần.
• Truyền thông: Nếu sử dụng truyền thông (PROFINET, PROFIBUS…), cần cấu hình các thông số liên quan đến địa chỉ, tốc độ truyền, dữ liệu trao đổi.
• Chức năng đặc biệt: Cài đặt các chức năng như hãm DC, hãm kết hợp, bắt tốc độ (flying restart), các chức năng tiết kiệm năng lượng (ECO mode, hibernation mode).

Bước 5: Lưu trữ và kiểm tra:

• Sau khi hoàn tất cài đặt, lưu trữ toàn bộ thông số vào bộ nhớ non-volatile của biến tần (Copy RAM to ROM).
• Thực hiện chạy thử nghiệm ở các chế độ tải khác nhau để đảm bảo hệ thống hoạt động ổn định và đáp ứng đúng yêu cầu. Quan sát dòng điện, tốc độ, nhiệt độ.
• Sao lưu (backup) toàn bộ dự án và thông số vào máy tính.

B. Một số nhóm thông số (Parameter – p) quan trọng trong SINAMICS (thường có trong STARTER/Startdrive):

• p0003: Cấp độ truy cập người dùng (User access level) – cần đặt ở mức Expert hoặc Advanced để truy cập đầy đủ thông số.
• p0010: Lựa chọn chế độ cài đặt nhanh (Quick commissioning) – đặt về 0 để thoát wizard.
• p0100: Lựa chọn chế độ hoạt động (Europe/North America) – thường là 0 (kW, Hz).
• p0300 – p0333: Các thông số liên quan đến động cơ (Motor parameters).
• p0640: Dòng điện quá tải động cơ (Motor overload current).
• p1120, p1121: Thời gian tăng tốc, giảm tốc (Ramp-up time, Ramp-down time).
• p1300: Chế độ điều khiển (Control mode) – ví dụ 20 cho SLVC, 0 cho V/f.
• p1900: Lựa chọn cho Motor ID (Motor identification selection).
• p1910: Thực hiện nhận dạng động cơ (Motor data identification).

5. Khắc phục một số lỗi thường gặp với 6SL3224-0BE31-1AA0
