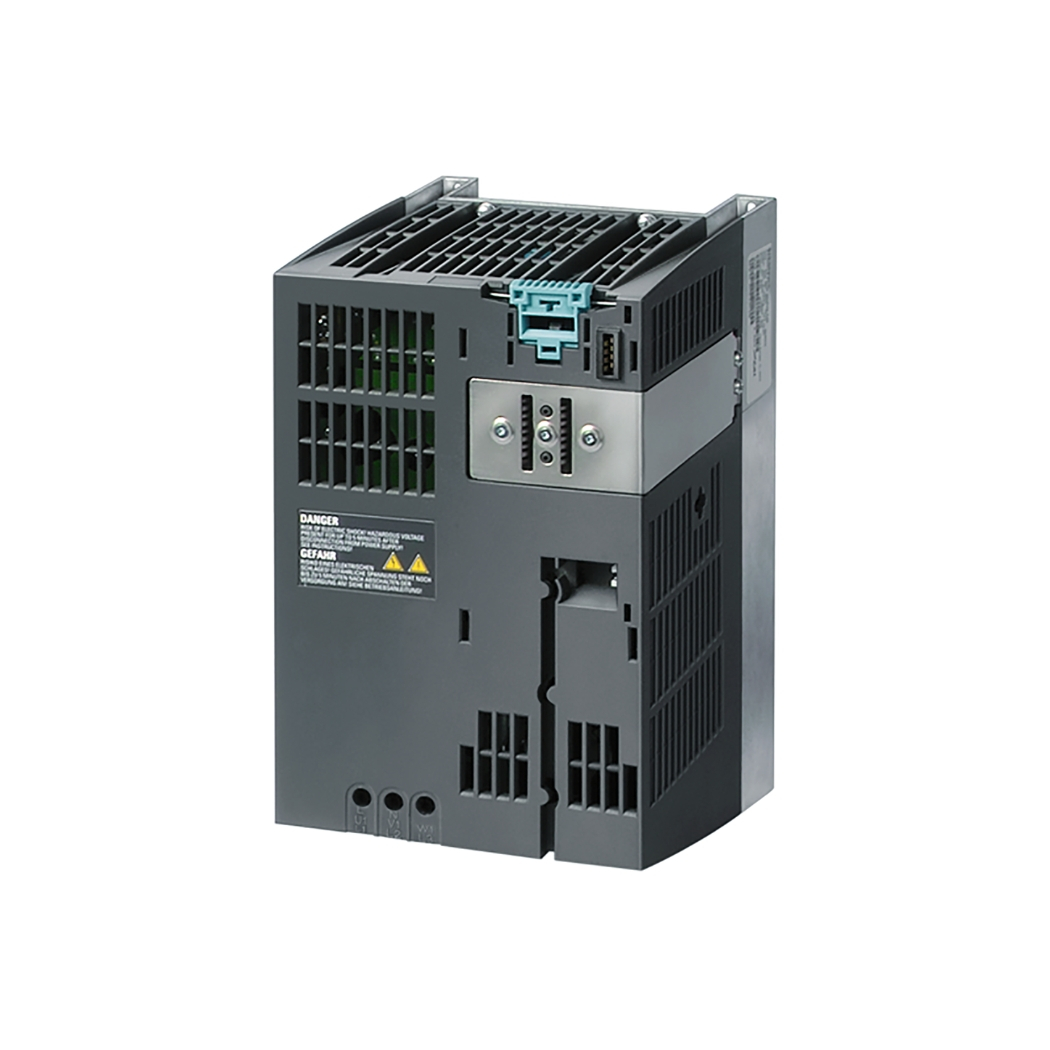

6SL3224-0BE27-5UA0 G120 PM240 3AC 7.5kW, bộ biến đổi tần số Siemens mạnh mẽ, cùng các giải pháp điều khiển động cơ thông minh và hệ thống tự động hóa tiên tiến, chính là chìa khóa vàng mở ra cánh cửa nâng tầm hiệu quả sản xuất và tối ưu hóa chi phí vận hành mà thanhthienphu.vn hân hạnh mang đến.
Với thiết bị điều khiển tốc độ động cơ này, quý vị kỹ sư và các nhà quản lý sẽ kiến tạo nên những bước tiến vượt bậc, khẳng định vị thế dẫn đầu trong ngành công nghiệp hiện đại, nơi mà hiệu suất và độ tin cậy là yếu tố then chốt.
1. Cấu Tạo Sản Phẩm Biến Tần 6SL3224-0BE27-5UA0
- Module Công Suất (Power Module – PM240): Đây là trái tim của biến tần, nơi thực hiện việc chuyển đổi năng lượng điện. Mã PM240 trong model 6SL3224-0BE27-5UA0 chỉ ra rằng module này có khả năng tái tạo năng lượng (regenerative feedback capability) trong một số trường hợp nhất định khi kết hợp với các thành phần phù hợp, và quan trọng hơn là tích hợp sẵn bộ hãm động năng (braking chopper), giúp tiêu tán năng lượng dư thừa khi động cơ giảm tốc hoặc dừng đột ngột, bảo vệ biến tần và hệ thống cơ khí. Thiết kế tản nhiệt tối ưu giúp module hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
- Bộ Điều Khiển (Control Unit – CU): Đây là bộ não của biến tần, chứa đựng các thuật toán điều khiển, các cổng giao tiếp và logic xử lý. Người dùng có thể lựa chọn các loại Control Unit khác nhau (ví dụ CU240E-2, CU250S-2) tùy thuộc vào yêu cầu ứng dụng cụ thể về giao tiếp truyền thông (PROFINET, PROFIBUS, EtherNet/IP), số lượng I/O, và các chức năng an toàn mở rộng. Sự tách biệt này cho phép thay thế hoặc nâng cấp riêng lẻ từng phần, tiết kiệm chi phí và thời gian.
- Bảng Điều Khiển Vận Hành (Operator Panel – Tùy chọn): Các bảng điều khiển như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) có thể được gắn trực tiếp lên Control Unit hoặc lắp trên mặt tủ điện, giúp người vận hành dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi một cách trực quan. IOP-2 còn hỗ trợ giao diện đồ họa và hướng dẫn bằng văn bản rõ ràng, thậm chí cả tiếng Việt, giúp việc tương tác trở nên thân thiện hơn bao giờ hết.
2. Các Tính Năng Chính Của Sản Phẩm Biến Tần 6SL3224-0BE27-5UA0
- Điều Khiển Vector Không Cảm Biến (Sensorless Vector Control – SLVC) và Điều Khiển Vector Có Cảm Biến (VC): Cho phép điều khiển mô-men xoắn và tốc độ động cơ một cách chính xác và linh hoạt ngay cả ở tốc độ thấp, đáp ứng tốt các ứng dụng yêu cầu độ chính xác cao như máy công cụ, cần trục, hoặc các hệ thống định vị. SLVC loại bỏ nhu cầu sử dụng encoder, giúp giảm chi phí và độ phức tạp của hệ thống.
- Chức Năng Tiết Kiệm Năng Lượng Tự Động (Automatic Energy Optimization – ECO Mode): Biến tần tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế của động cơ, đặc biệt hiệu quả với các ứng dụng tải biến đổi như bơm và quạt. Tính năng này có thể giúp giảm tiêu thụ điện năng lên đến 70% trong một số trường hợp, theo nghiên cứu của Siemens về hiệu quả năng lượng trong các hệ thống truyền động. Điều này không chỉ mang lại lợi ích kinh tế trực tiếp mà còn góp phần bảo vệ môi trường.
- Tích Hợp Chức Năng An Toàn (Safety Integrated): Chức năng STO (Safe Torque Off) được tích hợp sẵn, đảm bảo động cơ không thể khởi động bất ngờ, tăng cường an toàn cho người vận hành và thiết bị. Có thể mở rộng thêm các chức năng an toàn cao cấp hơn như SS1 (Safe Stop 1), SLS (Safely Limited Speed) khi kết hợp với Control Unit phù hợp, đáp ứng các tiêu chuẩn an toàn quốc tế nghiêm ngặt.
- Khả Năng Giao Tiếp Truyền Thông Đa Dạng: Hỗ trợ sẵn các giao thức truyền thông phổ biến như USS và MODBUS RTU. Dễ dàng tích hợp vào các hệ thống tự động hóa lớn hơn thông qua các module giao tiếp mở rộng cho PROFINET, PROFIBUS DP, EtherNet/IP, CANopen, cho phép giám sát và điều khiển tập trung, đồng bộ hóa hoạt động của nhiều thiết bị.
- Chức Năng Bảo Vệ Toàn Diện Cho Động Cơ và Biến Tần: Bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY), chạm đất, ngắn mạch, mất pha. Các chức năng này giúp kéo dài tuổi thọ của thiết bị và giảm thiểu rủi ro hư hỏng.
- Khởi Động Mềm và Hãm Động Năng: Giúp động cơ khởi động và dừng êm ái, giảm sốc cơ khí cho hệ thống truyền động, bảo vệ thiết bị và sản phẩm. Bộ hãm động năng tích hợp (Braking Chopper) giúp tiêu tán năng lượng tái sinh hiệu quả khi động cơ giảm tốc nhanh hoặc dừng.
- Giao Diện Cài Đặt Thân Thiện: Có thể cài đặt thông số dễ dàng qua bảng điều khiển BOP-2, IOP-2 hoặc phần mềm SINAMICS Startdrive trên máy tính. Phần mềm cung cấp giao diện đồ họa trực quan, công cụ chẩn đoán mạnh mẽ và khả năng lưu trữ, sao chép thông số tiện lợi.
3. Hướng Dẫn Kết Nối Sản Phẩm Biến Tần 6SL3224-0BE27-5UA0 Với Phần Mềm
Bước 1. Chuẩn Bị Phần Cứng và Phần Mềm:
- Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm SINAMICS Startdrive (khuyến nghị) hoặc STARTER.
- Cáp kết nối: Thông thường là cáp USB (Type A to Type Mini-B hoặc Type Micro-B, tùy thuộc vào Control Unit đang sử dụng). Một số Control Unit có thể yêu cầu cáp Ethernet cho kết nối PROFINET.
- Đảm bảo biến tần đã được cấp nguồn điều khiển (Control Unit power supply).
Bước 2. Kết Nối Vật Lý:
- Kết nối một đầu cáp USB vào cổng USB trên Control Unit của biến tần 6SL3224-0BE27-5UA0.
- Kết nối đầu còn lại của cáp USB vào cổng USB trên máy tính.
Bước 3. Thiết Lập Kết Nối Trong Phần Mềm (Ví dụ với SINAMICS Startdrive trong TIA Portal):
- Mở TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ Project tree, thêm một thiết bị mới (Add new device).
- Chọn Drives -> SINAMICS -> G120 -> và chọn chính xác phiên bản firmware của Control Unit đang sử dụng (thông tin này có thể tìm thấy trên nhãn của CU hoặc qua BOP/IOP).
- Sau khi thêm thiết bị vào dự án, click chuột phải vào drive object và chọn “Go online” hoặc “Accessible devices”.
- Phần mềm sẽ quét tìm các thiết bị kết nối. Chọn biến tần của bạn từ danh sách các thiết bị được tìm thấy.
- Giao diện kết nối thường là “USB”. Chọn đúng giao diện và nhấn “Connect”.
- Nếu kết nối thành công, trạng thái của biến tần trong phần mềm sẽ chuyển sang online.
Bước 4. Các Thao Tác Sau Khi Kết Nối Thành Công:
- Upload/Download thông số: Tải thông số từ biến tần lên máy tính để sao lưu hoặc tải bộ thông số đã cấu hình từ máy tính xuống biến tần.
- Tham số hóa (Commissioning): Sử dụng wizard hướng dẫn cài đặt từng bước (ví dụ: nhập thông số động cơ, cài đặt giới hạn, chọn chế độ điều khiển).
- Giám sát (Monitoring): Xem trực tuyến các giá trị hoạt động như dòng điện, điện áp, tần số, tốc độ, trạng thái lỗi.
- Chẩn đoán (Diagnostics): Đọc và phân tích các cảnh báo, lỗi hiện hành và lịch sử lỗi.
- Tối ưu hóa (Optimization): Sử dụng công cụ trace (ghi biểu đồ) để phân tích đáp ứng của hệ thống và tinh chỉnh các tham số điều khiển.
4. Cách Lập Trình Sản Phẩm Biến Tần 6SL3224-0BE27-5UA0
A. Quy Trình Lập Trình Cơ Bản (Commissioning Wizard):
Hầu hết các Control Unit của G120 đều có trình hướng dẫn cài đặt nhanh (Commissioning Wizard) giúp đơn giản hóa quá trình. Các bước chính thường bao gồm:
Bước 1: Khởi Động Trình Hướng Dẫn (p0010 – Commissioning Parameter):
- Trên BOP-2/IOP-2 hoặc trong STARTER/Startdrive, tìm đến thông số
p0010.
- Đặt
p0010 = 1 (Quick commissioning) hoặc p0010 = 30 (Factory reset – cẩn thận vì sẽ xóa hết cài đặt) sau đó p0010 = 1 để bắt đầu cài đặt nhanh từ đầu.
- Nếu sử dụng IOP-2 hoặc phần mềm, thường có menu “Commissioning Wizard” riêng.
Bước 2: Chọn Chế Độ Điều Khiển (p0096 – Control Mode Selection):
Lựa chọn phương pháp điều khiển chính:
V/f control (ví dụ p1300 = 0 hoặc 2 cho V/f tuyến tính, p1300 = 19 cho V/f ECO cho bơm quạt).Sensorless Vector Control (SLVC) (ví dụ p1300 = 20 hoặc 22). Đây là lựa chọn phổ biến cho nhiều ứng dụng đòi hỏi hiệu suất cao.
Bước 3: Nhập Thông Số Động Cơ (Motor Data):
Đây là bước cực kỳ quan trọng để biến tần hoạt động chính xác. Các thông số này thường có trên nhãn (nameplate) của động cơ.
p0304: Điện áp danh định động cơ (V).p0305: Dòng điện danh định động cơ (A).p0307: Công suất danh định động cơ (kW hoặc HP, sau đó chọn đơn vị p0306).p0308: Hệ số công suất danh định động cơ (cos φ).p0310: Tần số danh định động cơ (Hz).p0311: Tốc độ danh định động cơ (RPM).p0100: Chọn tiêu chuẩn động cơ (Châu Âu 50Hz/ Châu Mỹ 60Hz).
Đối với 6SL3224-0BE27-5UA0 là 7.5kW, cần nhập thông số của động cơ 7.5kW tương ứng.
Bước 4: Tối Ưu Hóa Động Cơ (Motor Identification – p1900):
- Sau khi nhập thông số động cơ, cần thực hiện quá trình nhận dạng động cơ để biến tần tự động tối ưu hóa các thông số điều khiển.
- Đặt
p1900 = 1 (Motor data identification at standstill – nhận dạng khi dừng) hoặc p1900 = 2 (Complete identification including rotating measurement – nhận dạng cả khi quay, chính xác hơn nhưng cần cho phép động cơ quay tự do).
- Sau khi đặt
p1900, cấp lệnh chạy cho biến tần (ví dụ qua DI hoặc từ màn hình). Biến tần sẽ tự thực hiện quá trình này.
- Cảnh báo: Đảm bảo an toàn, động cơ có thể phát ra tiếng ồn hoặc rung nhẹ trong quá trình này. Nếu chọn
p1900 = 2, đảm bảo không có tải cơ khí hoặc người gần động cơ.
- Sau khi hoàn tất,
p1900 sẽ tự động trở về 0.
Bước 5: Cài Đặt Các Thông Số Ứng Dụng Cơ Bản:
Giới hạn tần số:
p1080: Tần số tối thiểu (Hz).p1082: Tần số tối đa (Hz).
Thời gian tăng/giảm tốc:
p1120: Thời gian tăng tốc (Ramp-up time) (s).p1121: Thời gian giảm tốc (Ramp-down time) (s).
Nguồn lệnh chạy và đặt tốc độ (Command Source and Setpoint Source):
- Ví dụ:
p0700 (Selection of command source): chọn 2 để điều khiển qua Terminal (DI).
p1000 (Selection of frequency setpoint): chọn 2 để đặt tốc độ qua Analog Input.
Cấu hình Digital Inputs (DI) / Digital Outputs (DO) / Analog Inputs (AI) / Analog Outputs (AO):
- Ví dụ:
p0701 (Function of DI 0), p0702 (Function of DI 1),…
p0731 (Function of DO 0),…p0756 (Type of AI 0), p0760 (Scaling of AI 0),…
Bước 6: Lưu Thông Số (p0971 – Parameter Save):
- Sau khi hoàn tất các cài đặt, rất quan trọng phải lưu thông số vào bộ nhớ EEPROM của biến tần để không bị mất khi ngắt nguồn.
- Đặt
p0971 = 1. Chờ đến khi màn hình hiển thị hoàn tất (thường là giá trị thông số p0971 tự trở về 0).
B. Một Số Nhóm Thông Số Quan Trọng Khác:
- p0003: Cấp độ truy cập người dùng (User access level: 1-Standard, 2-Extended, 3-Expert, 4-Service). Cần đặt
p0003 = 3 để truy cập đầy đủ các thông số.
- Thông số bảo vệ động cơ (Motor Protection):
p0640 (Motor overload factor I²t), p0614 (Motor thermal time constant).
- Thông số liên quan đến hãm (Braking Functions):
p1240 (Vdc_max controller configuration), p1280 (Automatic DC braking).
- Thông số truyền thông (Communication Parameters): Nếu sử dụng PROFINET, PROFIBUS, Modbus RTU (ví dụ:
p2000 - p2047).
- Thông số chẩn đoán (Diagnostics):
r0025 - r0039 (fault/alarm history), r0947 (fault code), r0949 (fault value).
C. Ví Dụ Cụ Thể Cho Ứng Dụng Bơm/Quạt (Sử dụng V/f ECO):
p0010 = 1 (Start Quick Commissioning)p1300 = 19 (V/f control with ECO, parabolic characteristic)- Nhập thông số động cơ 7.5kW (p0304, p0305, p0307, p0310, p0311)
p1900 = 1 (Motor identification at standstill), sau đó cấp lệnh chạy.p1082 = 50 (Tần số max 50Hz)p1120 = 10 (Thời gian tăng tốc 10 giây)p1121 = 10 (Thời gian giảm tốc 10 giây)p0700 = 2 (Lệnh chạy từ Terminal)p1000 = 2 (Setpoint tốc độ từ Analog Input 0)p0701 = 1 (DI0 = ON/OFF1 – Lệnh chạy/dừng)p0756_0 = 4 (AI0 = 0-20mA)p0757_0 = 0 (Giá trị 0mA tương ứng 0Hz)p0758_0 = 20 (Giá trị 20mA)p0759_0 = 50 (Tương ứng 50Hz)p0971 = 1 (Save parameters)
5. Khắc Phục Một Số Lỗi Thường Gặp Với Biến Tần 6SL3224-0BE27-5UA0
| Mã Lỗi (Fault Code) |
Tên Lỗi (Fault Name) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F0001 |
Overcurrent |
Ngắn mạch đầu ra, chạm đất, động cơ kẹt, thời gian tăng tốc quá ngắn (P1120), thông số động cơ không chính xác, module công suất lỗi. |
Kiểm tra cáp động cơ, cách điện động cơ. Kiểm tra tải cơ khí. Tăng thời gian tăng tốc. Kiểm tra và nhập lại chính xác thông số động cơ (P0304-P0311). Thực hiện nhận dạng động cơ (P1900). Nếu vẫn lỗi, liên hệ hỗ trợ kỹ thuật của thanhthienphu.vn. |
| F0002 |
Overvoltage |
Điện áp DC link quá cao. Thường xảy ra khi động cơ hãm quá nhanh, năng lượng tái sinh lớn, điện trở hãm (nếu có) không phù hợp hoặc hỏng, điện áp nguồn vào cao. |
Tăng thời gian giảm tốc (P1121). Kiểm tra/lắp đặt điện trở hãm phù hợp. Kiểm tra điện áp nguồn cung cấp. Kích hoạt chức năng Vdc_max controller (P1240, P1280). |
| F0003 |
Undervoltage |
Điện áp DC link quá thấp. Điện áp nguồn cung cấp thấp, mất pha đầu vào, lỗi bộ chỉnh lưu. |
Kiểm tra điện áp nguồn cung cấp và các pha. Kiểm tra cầu chì, aptomat đầu vào. Đảm bảo các kết nối điện chắc chắn. |
| F0004 |
Inverter OverTemperature |
Biến tần quá nhiệt. Nhiệt độ môi trường quá cao, quạt làm mát biến tần hỏng hoặc bị kẹt, thông gió không đủ, biến tần bị quá tải liên tục. |
Đảm bảo thông gió tốt cho tủ điện, nhiệt độ môi trường trong giới hạn cho phép. Kiểm tra quạt làm mát của biến tần. Giảm tải hoặc kiểm tra xem biến tần có phù hợp với công suất động cơ không. |
| F0005 |
I2t Overload |
Biến tần bị quá tải theo đặc tính I²t (tích lũy nhiệt). Biến tần hoạt động ở dòng cao trong thời gian dài. |
Kiểm tra tải cơ khí có bị kẹt hoặc quá nặng không. Xem xét việc chọn biến tần có công suất lớn hơn nếu tình trạng này xảy ra thường xuyên. Đảm bảo thông số động cơ chính xác. |
| F0011 |
Motor OverTemperature (I2t) |
Động cơ quá nhiệt theo mô hình I²t tính toán của biến tần (dựa trên dòng điện và thời gian). |
Kiểm tra xem động cơ có bị quá tải cơ khí không. Đảm bảo thông gió tốt cho động cơ. Kiểm tra thông số P0625 (Motor I2t temperature model). |
| F0012 |
Inverter temp. sensor fault |
Lỗi cảm biến nhiệt độ bên trong biến tần. |
Liên hệ nhà cung cấp hoặc dịch vụ kỹ thuật của thanhthienphu.vn để được hỗ trợ. |
| F0022 |
Power unit hardware fault |
Lỗi phần cứng trong module công suất. |
Thường là lỗi nghiêm trọng. Tắt nguồn, đợi vài phút và thử khởi động lại. Nếu lỗi vẫn còn, liên hệ hỗ trợ kỹ thuật của thanhthienphu.vn. |
| F07800 |
Drive: Power unit error |
Lỗi chung liên quan đến module công suất. |
Kiểm tra các kết nối giữa Control Unit và Power Module. Thử reset lỗi. Nếu không được, liên hệ hỗ trợ. |
| F07900 |
Motor stalled / blocked |
Động cơ bị kẹt hoặc bị khóa cứng. |
Kiểm tra tải cơ khí, đảm bảo động cơ có thể quay tự do. |
| A0501 |
Current limit |
Cảnh báo (Alarm) biến tần đang hoạt động ở giới hạn dòng điện. |
Thường không dừng biến tần nhưng báo hiệu tải nặng. Kiểm tra tải, xem xét tăng thời gian tăng tốc. |
6. Nâng Cấp Hệ Thống Của Bạn Ngay Hôm Nay Với Biến Tần 6SL3224-0BE27-5UA0
Bạn là kỹ sư điện tâm huyết, một kỹ thuật viên lành nghề, một quản lý kỹ thuật đầy trách nhiệm hay một chủ doanh nghiệp luôn tìm kiếm sự tối ưu? Bạn đang trăn trở về hiệu suất chưa cao, chi phí vận hành tốn kém, hay những rủi ro tiềm ẩn từ hệ thống điều khiển động cơ cũ kỹ? Đã đến lúc bạn khám phá và sở hữu biến tần Siemens 6SL3224-0BE27-5UA0 – một giải pháp công nghệ đỉnh cao, một khoản đầu tư chiến lược mang lại lợi ích bền vững cho hoạt động sản xuất và kinh doanh của bạn.
Tại Thanh Thiên Phú, chúng tôi không chỉ cung cấp sản phẩm chính hãng Siemens với chất lượng đảm bảo và mức giá cạnh tranh. Chúng tôi mang đến cho bạn sự an tâm và tin tưởng bởi:
- Đội ngũ chuyên gia giàu kinh nghiệm: Sẵn sàng tư vấn chuyên sâu, giúp bạn lựa chọn chính xác biến tần và các thiết bị điện tự động hóa khác phù hợp nhất với nhu cầu ứng dụng cụ thể của bạn.
- Hỗ trợ kỹ thuật tận tâm: Từ hướng dẫn lắp đặt, cài đặt, lập trình đến khắc phục sự cố, chúng tôi luôn đồng hành cùng bạn trong suốt quá trình sử dụng sản phẩm.
- Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng, cung cấp linh kiện thay thế và các dịch vụ sửa chữa nhanh chóng, chuyên nghiệp.
- Nguồn hàng ổn định, đa dạng: Đảm bảo cung cấp kịp thời biến tần và nhiều mã hàng Siemens khác, đáp ứng mọi quy mô dự án.
- Uy tín đã được khẳng định: Là đối tác tin cậy của hàng ngàn khách hàng cá nhân và doanh nghiệp trong ngành điện công nghiệp và tự động hóa trên cả nước.
Liên hệ ngay để nhận tư vấn chuyên sâu và báo giá tốt nhất!
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy để chúng tôi cùng bạn kiến tạo nên những hệ thống vận hành xuất sắc, hiệu quả và bền vững.
