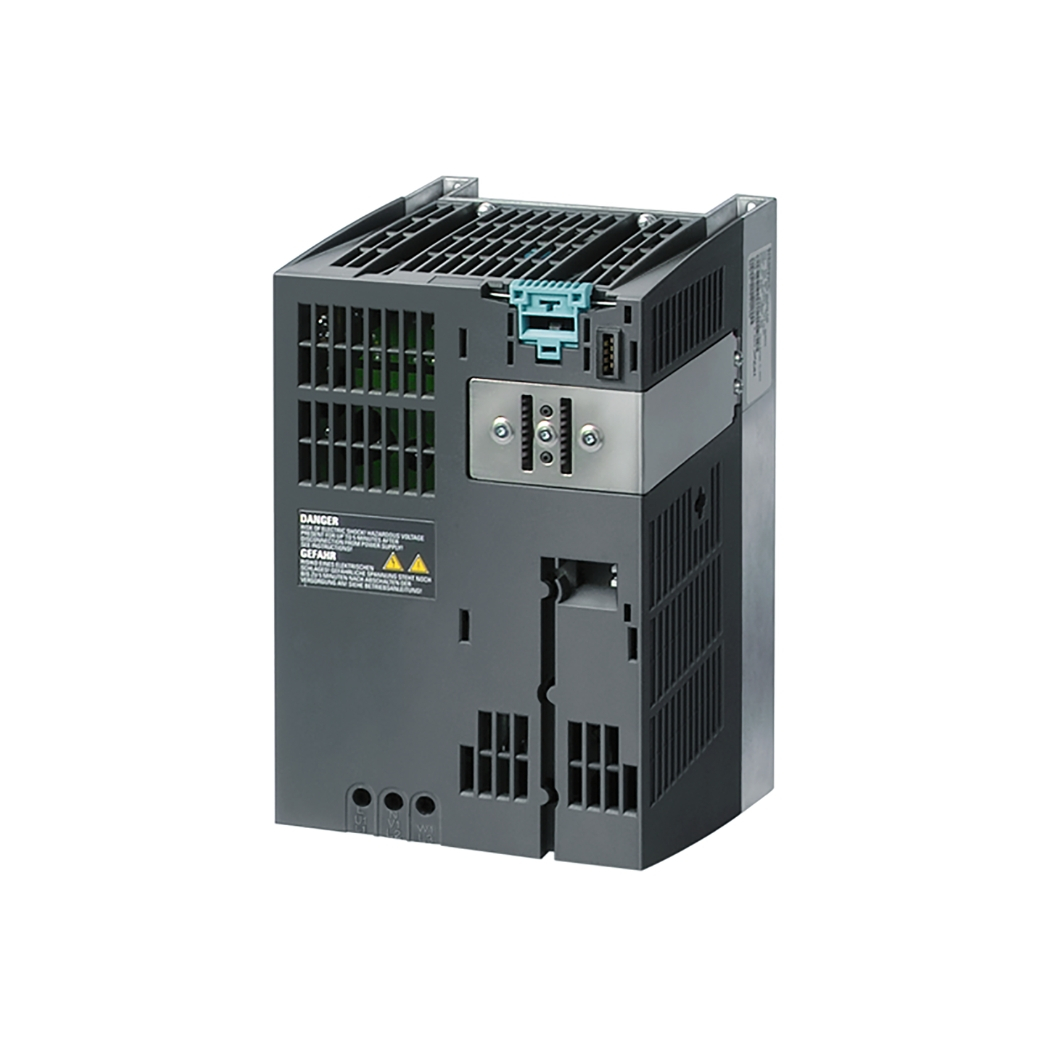

6SL3224-0BE25-5AA0 G120 PM240 3AC 5.5kW, trái tim mạnh mẽ của mọi hệ thống truyền động công nghiệp hiện đại, cùng với các giải pháp điều khiển động cơ 3 pha tiên tiến và module công suất PM240 hiệu suất cao, đang là lựa chọn hàng đầu để nâng tầm hiệu suất và độ tin cậy cho doanh nghiệp của bạn.

Thấu hiểu những trăn trở về tối ưu hóa vận hành và tiết kiệm chi phí, thanhthienphu.vn mang đến giải pháp toàn diện với bộ biến đổi tần số ưu việt này, mở ra một kỷ nguyên mới cho sự phát triển bền vững, đặc biệt trong lĩnh vực tự động hóa sản xuất và nâng cao hiệu quả năng lượng.

1. Cấu Tạo Sản Phẩm 6SL3224-0BE25-5AA0

• Khối Mạch Lực (Power Stack): Đây là trái tim của module công suất, nơi diễn ra quá trình biến đổi năng lượng. Siemens sử dụng các linh kiện bán dẫn công suất cao cấp như IGBT (Insulated Gate Bipolar Transistor) và diode chỉnh lưu thế hệ mới nhất. Những linh kiện này được lựa chọn kỹ lưỡng để đảm bảo hiệu suất chuyển mạch cao, tổn hao năng lượng thấp và khả năng chịu đựng dòng điện, điện áp lớn. Việc bố trí các IGBT và diode được tính toán tối ưu để giảm thiểu nhiễu điện từ (EMI) và cải thiện khả năng tản nhiệt.
• Hệ Thống Tản Nhiệt Thông Minh: Để đảm bảo module công suất hoạt động ổn định ở công suất cao và trong thời gian dài, hệ thống tản nhiệt đóng vai trò cực kỳ quan trọng. 6SL3224-0BE25-5AA0 được trang bị một khối tản nhiệt (heatsink) bằng nhôm đúc với thiết kế cánh tản nhiệt tối ưu hóa luồng không khí. Một quạt làm mát tích hợp, có khả năng điều khiển tốc độ dựa trên nhiệt độ của module, giúp duy trì nhiệt độ hoạt động lý tưởng, kéo dài tuổi thọ của các linh kiện điện tử và đảm bảo hiệu suất không bị suy giảm. Thiết kế này cũng giúp giảm tiếng ồn vận hành.
• Mạch Điều Khiển Giao Tiếp (Khi kết hợp với Control Unit): Module công suất PM240 được thiết kế để hoạt động cùng với một Control Unit (CU) riêng biệt. Sự kết nối giữa PM và CU thông qua một giao diện Drive-CLiQ tốc độ cao, đảm bảo việc truyền tín hiệu điều khiển và dữ liệu phản hồi một cách nhanh chóng và chính xác. Chính Control Unit sẽ chứa đựng bộ vi xử lý mạnh mẽ, các thuật toán điều khiển động cơ tiên tiến và các cổng giao tiếp với hệ thống tự động hóa bên ngoài.
• Vỏ Máy Chắc Chắn và An Toàn: Vỏ máy của 6SL3224-0BE25-5AA0 được làm từ vật liệu chất lượng cao, đạt cấp bảo vệ IP20. Điều này có nghĩa là nó được bảo vệ chống lại sự xâm nhập của các vật rắn có đường kính lớn hơn 12.5mm và không có bảo vệ chống nước, phù hợp để lắp đặt bên trong tủ điện công nghiệp. Thiết kế vỏ máy cũng chú trọng đến việc dễ dàng lắp đặt, đấu nối cáp động lực và cáp điều khiển một cách an toàn.
• Các Mạch Bảo Vệ Tích Hợp: Bên trong module công suất cũng tích hợp các cảm biến và mạch giám sát nhiệt độ, dòng điện và điện áp. Các thông tin này được truyền đến Control Unit để thực hiện các chức năng bảo vệ toàn diện cho cả biến tần và động cơ, ví dụ như bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt module công suất, quá nhiệt động cơ (thông qua cảm biến hoặc tính toán I2t).
• Bộ Hãm Động Năng (Brake Chopper) Tích Hợp: Một ưu điểm nổi bật của PM240 là việc tích hợp sẵn bộ hãm động năng. Điều này cho phép người dùng kết nối trực tiếp một điện trở hãm bên ngoài để tiêu tán năng lượng dư thừa sinh ra trong quá trình động cơ giảm tốc hoặc hãm. Đây là một tính năng rất hữu ích cho các ứng dụng có quán tính tải lớn hoặc yêu cầu dừng nhanh, giúp bảo vệ biến tần khỏi lỗi quá áp DC link và cải thiện hiệu suất hãm.

2. Khám Phá Các Tính Năng Chính Vượt Trội Của Sản Phẩm Biến Tần 6SL3224-0BE25-5AA0

Hiệu Quả Năng Lượng Vượt Trội:

• Chế độ điều khiển ECO V/f: Tối ưu hóa đường đặc tính V/f để giảm thiểu tổn hao năng lượng trong động cơ, đặc biệt hiệu quả cho các ứng dụng bơm và quạt với tải biến thiên.
• Chức năng PROFIenergy: Khi kết hợp với Control Unit hỗ trợ PROFINET, cho phép tắt có chọn lọc các thiết bị tiêu thụ năng lượng trong thời gian không sản xuất, giúp giảm đáng kể chi phí điện năng.
• Chức năng ngủ đông (Hibernation Mode): Tự động đưa biến tần vào trạng thái tiêu thụ năng lượng cực thấp khi động cơ không cần hoạt động trong một khoảng thời gian cài đặt, và tự động đánh thức khi có yêu cầu. Theo một nghiên cứu của Bộ Năng lượng Hoa Kỳ, động cơ điện chiếm tới hơn 60% tổng lượng điện tiêu thụ trong ngành công nghiệp. Việc tối ưu hóa hiệu suất động cơ thông qua biến tần có thể mang lại mức tiết kiệm năng lượng từ 20% đến 50% tùy theo ứng dụng.

An Toàn Tích Hợp (Integrated Safety Functions):

• Safe Torque Off (STO): Đây là chức năng an toàn cơ bản, được tích hợp sẵn, cho phép ngắt moment xoắn của động cơ một cách an toàn mà không cần contactor đầu ra, đạt tiêu chuẩn SIL 2 (IEC 61508) và PL d (ISO 13849-1). Điều này giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy.
• Các chức năng an toàn mở rộng (tùy thuộc Control Unit): Nhiều Control Unit của G120 hỗ trợ các chức năng an toàn cao hơn như Safe Stop 1 (SS1), Safe Brake Control (SBC), Safely-Limited Speed (SLS), giúp đáp ứng các yêu cầu an toàn máy móc ngày càng nghiêm ngặt, bảo vệ con người và thiết bị. Việc triển khai các giải pháp an toàn tích hợp giúp giảm thiểu rủi ro tai nạn lao động, một trong những mối quan tâm hàng đầu của các nhà quản lý.

Đa Dạng Chế Độ Điều Khiển Động Cơ:

• Điều khiển V/f (Voltage/Frequency): Bao gồm các đường đặc tính tuyến tính, bình phương (cho bơm, quạt), FCC (Flux Current Control) cho đáp ứng động học tốt hơn, và V/f ECO.
• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Cung cấp khả năng điều khiển moment và tốc độ chính xác hơn mà không cần encoder, lý tưởng cho các ứng dụng đòi hỏi moment khởi động cao và dải điều chỉnh tốc độ rộng.
• Điều khiển Vector có cảm biến (Vector Control – VC, với Control Unit hỗ trợ encoder): Mang lại hiệu suất điều khiển cao nhất, độ chính xác tốc độ và moment tuyệt vời, phù hợp cho các ứng dụng phức tạp như máy công cụ, cần trục.

Khả Năng Giao Tiếp Mạng Công Nghiệp Phong Phú:

• Thông qua các Control Unit khác nhau, SINAMICS G120 (bao gồm PM240) có thể giao tiếp với hầu hết các chuẩn mạng công nghiệp phổ biến như: PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, USS, BACnet MS/TP.
• Điều này cho phép tích hợp biến tần một cách liền mạch vào các hệ thống điều khiển tự động hóa hiện có hoặc các hệ thống quản lý tòa nhà (BMS), tạo điều kiện cho việc giám sát, thu thập dữ liệu và điều khiển từ xa. Sự kết nối này là nền tảng cho các giải pháp Công nghiệp 4.0 và IoT.

Chức Năng Bảo Vệ Toàn Diện Cho Biến Tần và Động Cơ:

• Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt module công suất, chạm đất, ngắn mạch đầu ra.
• Bảo vệ nhiệt cho động cơ thông qua cảm biến nhiệt (PTC/KTY) hoặc mô hình nhiệt I²t, giúp tránh tình trạng động cơ bị cháy do quá tải hoặc làm mát kém.

Vận Hành và Tham Số Hóa Thân Thiện:

• Có thể cấu hình và vận hành thông qua Bảng Điều Khiển Cơ Bản (BOP-2), Bảng Điều Khiển Thông Minh (IOP-2) hoặc phần mềm SINAMICS Startdrive (tích hợp trong TIA Portal). Giao diện trực quan, wizard hướng dẫn cài đặt nhanh giúp người dùng, kể cả những kỹ thuật viên ít kinh nghiệm, cũng có thể dễ dàng làm quen và vận hành.
• Chức năng nhận dạng động cơ tự động (Motor Identification) giúp tối ưu hóa các thông số điều khiển cho từng loại động cơ cụ thể.

3. Hướng Dẫn Chi Tiết Quy Trình Kết Nối Sản Phẩm 6SL3224-0BE25-5AA0 Với Phần Mềm

A. Chuẩn bị cần thiết trước khi kết nối:

Phần cứng:

• Máy tính cá nhân (PC/Laptop) với hệ điều hành tương thích (Windows 7/10/11).
• Biến tần 6SL3224-0BE25-5AA0 đã được lắp đặt cùng với một Control Unit (CU) tương thích (ví dụ: CU240E-2 PN có cổng PROFINET và cổng USB mini).
• Cáp kết nối phù hợp: Nếu CU có cổng USB mini (thường có nhãn “PC Interface” hoặc tương tự), cần cáp USB Type-A sang USB Mini-B. Đây là phương pháp kết nối trực tiếp và phổ biến nhất để cấu hình ban đầu. Nếu sử dụng giao tiếp PROFINET (ví dụ trên CU240E-2 PN), cần cáp Ethernet tiêu chuẩn và card mạng trên máy tính.
• Nguồn cấp cho biến tần (đảm bảo đã tắt nguồn khi thực hiện kết nối vật lý ban đầu).

Phần mềm:

• Cài đặt phần mềm STARTER (phiên bản mới nhất được khuyến nghị) hoặc TIA Portal (bao gồm gói hỗ trợ SINAMICS Startdrive) trên máy tính. Quý vị có thể tải từ trang web hỗ trợ của Siemens.
• Cài đặt driver USB cho biến tần nếu cần thiết (thường được tích hợp trong gói cài đặt STARTER/TIA Portal hoặc có thể tải riêng).

B. Các bước thực hiện kết nối chi tiết:

Bước 1: Kết nối vật lý (Ví dụ sử dụng cổng USB mini trên Control Unit)

1. Đảm bảo an toàn: Ngắt hoàn toàn nguồn điện cấp cho biến tần 6SL3224-0BE25-5AA0. Đây là bước cực kỳ quan trọng để đảm bảo an toàn cho cả người và thiết bị.
2. Kết nối cáp USB: Cắm một đầu cáp USB Mini-B vào cổng USB mini trên Control Unit của biến tần. Cắm đầu còn lại (USB Type-A) vào một cổng USB trống trên máy tính của bạn.
3. Cấp nguồn cho biến tần: Sau khi kết nối cáp xong, cấp lại nguồn cho biến tần. Lúc này, máy tính có thể sẽ nhận diện thiết bị mới.

Bước 2: Cài đặt Driver (Nếu cần)

• Thông thường, Windows sẽ tự động nhận diện và cài đặt driver cho SINAMICS G120 khi kết nối qua USB lần đầu.
• Nếu không, bạn có thể cần cài đặt driver thủ công từ đĩa CD đi kèm phần mềm hoặc tải từ trang web của Siemens. Trong phần mềm STARTER, thường có tùy chọn để cài đặt driver USB.

Bước 3: Mở phần mềm và thiết lập kết nối (Ví dụ với STARTER)

1. Khởi động STARTER: Mở phần mềm STARTER trên máy tính của bạn.

2. Tạo Project mới hoặc mở Project hiện có:

• Nếu là lần đầu, bạn có thể tạo một Project mới (File > New).
• Nếu đã có project, hãy mở nó ra.

3. Tìm kiếm thiết bị (Go Online/Accessible Devices):

• Trong giao diện STARTER, tìm tùy chọn để kết nối với thiết bị. Thường có một nút “Accessible Nodes” hoặc “Connect to target system”.
• Một cửa sổ sẽ xuất hiện, cho phép bạn chọn giao diện kết nối. Chọn “S7USB” hoặc giao diện tương ứng với kết nối USB của SINAMICS.
• Nhấn nút “Update” hoặc “Search”. Phần mềm sẽ quét tìm các thiết bị Siemens đang kết nối qua USB.

4. Chọn biến tần: Nếu kết nối thành công, biến tần G120 PM240 (thông qua Control Unit) sẽ xuất hiện trong danh sách các thiết bị tìm thấy. Chọn thiết bị của bạn và nhấn “OK” hoặc “Connect”.

5. Upload cấu hình từ biến tần (nếu cần): Sau khi kết nối, phần mềm có thể hỏi bạn muốn upload cấu hình hiện tại từ biến tần lên máy tính hay không. Đây là bước hữu ích để làm việc với cấu hình thực tế đang chạy trên thiết bị.

Bước 4: Xác nhận kết nối thành công

• Khi kết nối thành công, bạn sẽ thấy trạng thái “Online” hoặc biểu tượng kết nối sáng lên trong phần mềm.
• Bạn có thể truy cập vào các thông số (parameters), thực hiện chẩn đoán (diagnostics), hoặc bắt đầu quá trình cấu hình (commissioning) cho bộ biến đổi tần số 6SL3224-0BE25-5AA0.

4. Bí Quyết Lập Trình Sản Phẩm 6SL3224-0BE25-5AA0

Phương pháp 1: Vận hành Nhanh (Quick Commissioning) qua BOP-2/IOP-2 hoặc Startdrive Đây là cách nhanh nhất để đưa biến tần vào hoạt động với các ứng dụng cơ bản.

1. Truy cập Chế độ Vận hành Nhanh:

• Trên BOP-2/IOP-2: Sau khi cấp nguồn, màn hình sẽ hiển thị các tùy chọn. Điều hướng đến menu Commissioning hoặc Quick Commissioning.
• Trên Startdrive: Sau khi online với biến tần, chọn mục Commissioning và khởi chạy wizard.

2. Nhập Thông số Động cơ (Motor Data): Đây là bước cực kỳ quan trọng. Các thông số cần nhập chính xác từ nhãn động cơ:

• P0304 [0]: Điện áp định mức động cơ (V)
• P0305 [0]: Dòng điện định mức động cơ (A)
• P0307 [0]: Công suất định mức động cơ (kW hoặc HP, tùy cài đặt P0100)
• P0310 [0]: Tần số định mức động cơ (Hz)
• P0311 [0]: Tốc độ định mức động cơ (RPM)

3. Chọn Loại Ứng Dụng (Application Class – P0096): Ví dụ: Bơm/Quạt, Băng tải, Máy nén, v.v. Việc chọn đúng loại ứng dụng sẽ giúp biến tần tự động tối ưu một số tham số liên quan.

4. Cài đặt các Giới hạn Cơ bản:

• P1082 [0]: Tần số tối đa (Max. frequency)
• P1120 [0]: Thời gian tăng tốc (Ramp-up time)
• P1121 [0]: Thời gian giảm tốc (Ramp-down time)

5. Thực hiện Nhận dạng Động cơ (Motor Identification – P1900):

• Chọn P1900 = 1 (Complete identification at standstill) hoặc P1900 = 2 (Complete identification while rotating) tùy theo điều kiện cho phép. Quá trình này giúp biến tần “học” các đặc tính điện của động cơ để tối ưu hóa điều khiển, đặc biệt quan trọng cho chế độ SLVC.
• Sau khi cài đặt P1900, cấp lệnh chạy cho biến tần để bắt đầu quá trình nhận dạng. Đảm bảo an toàn tuyệt đối trong quá trình này.

6. Lưu tham số: Sau khi hoàn tất, chọn P0010 = 0 (để kết thúc Quick Commissioning) và P0971 = 1 để lưu các thay đổi vào bộ nhớ non-volatile.

Phương pháp 2: Lập trình Chi tiết qua Danh sách Tham số (Parameter List) Đối với các ứng dụng phức tạp hơn hoặc cần tinh chỉnh sâu, các kỹ sư có thể truy cập trực tiếp vào từng tham số.

Cấu trúc tham số: Các tham số của SINAMICS G120 được đánh số (ví dụ Pxxxx, rxxxx) và phân nhóm theo chức năng.

Một số nhóm tham số quan trọng cần lưu ý:

• Nhóm thông số động cơ (P03xx): Như đã đề cập ở trên.
• Nhóm thông số cài đặt chức năng (P07xx): Lựa chọn nguồn lệnh chạy, nguồn đặt tần số (ví dụ: từ terminal, BOP, truyền thông).
• Nhóm thông số điều khiển (P13xx): Chọn chế độ điều khiển (V/f, SLVC – P1300), các thông số liên quan đến đường đặc tính V/f (P1310, P1311, P1312), các thông số bù trượt (P1335, P1336).
• Nhóm thông số bảo vệ (P06xx): Cài đặt giới hạn dòng, bảo vệ nhiệt động cơ (P0601, P0625–P0628).
• Nhóm thông số I/O (P07xx, P2xxx): Cấu hình chức năng cho các đầu vào/ra số và tương tự.

Ví dụ lập trình cho ứng dụng Bơm ly tâm:

• Chọn P1300 = 2 (V/f control with quadratic flux characteristic) hoặc P1300 = 3 (V/f control with preprogrammed characteristic – parabolic cho bơm/quạt).
• Đặt thời gian tăng/giảm tốc (P1120, P1121) phù hợp để tránh sốc nước.
• Có thể sử dụng chức năng Bắt tốc độ (Flying restart – P1200) nếu bơm có thể quay tự do khi khởi động lại.

Ví dụ lập trình cho ứng dụng Băng tải yêu cầu moment khởi động cao:

• Chọn P1300 = 20 (Sensorless vector control – SLVC).
• Thực hiện Motor ID (P1900) kỹ lưỡng.
• Tinh chỉnh các thông số Gain của bộ điều khiển tốc độ (P1460, P1462) và moment (P1715, P1717) nếu cần.
• Cài đặt P1340, P1341 (Starting boost, acceleration boost) để tăng moment khởi động.

5. Khắc Phục Một Số Lỗi Thường Gặp Với Biến Tần 6SL3224-0BE25-5AA0
