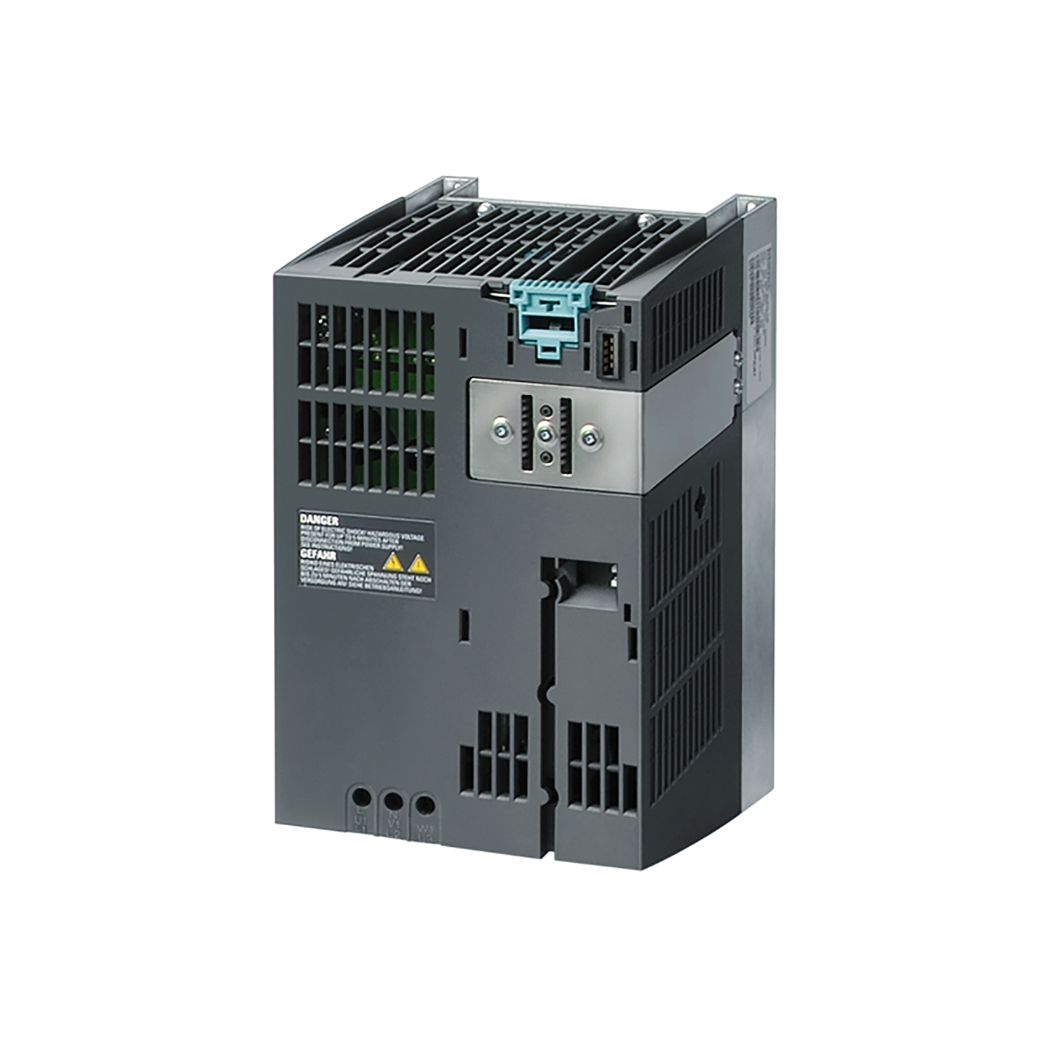

6SL3224-0BE24-0AA0 G120 PM240 3AC 4kW, trái tim của mọi hệ thống truyền động hiện đại, không chỉ là một mã sản phẩm mà còn là chìa khóa mở ra kỷ nguyên mới về hiệu suất, độ tin cậy và khả năng tiết kiệm năng lượng vượt trội cho các ứng dụng công nghiệp 4kW ba pha, và Thanhthienphu.vn tự hào mang đến giải pháp toàn diện này, giúp quý vị kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp tháo gỡ những nút thắt trong vận hành, tối ưu hóa chi phí và nâng tầm vị thế cạnh tranh trên thị trường.

1. Cấu Tạo Ưu Việt Của Bộ Biến Đổi Tần Số 6SL3224-0BE24-0AA0

• Mạch chỉnh lưu (Rectifier Circuit): Đây là cửa ngõ đầu vào của thiết bị, có nhiệm vụ chuyển đổi nguồn điện xoay chiều (AC) 3 pha từ lưới điện thành nguồn điện một chiều (DC). Siemens sử dụng các diode chỉnh lưu chất lượng cao, đảm bảo hiệu suất chuyển đổi tối ưu và giảm thiểu sóng hài gây ảnh hưởng ngược lại lưới điện.
• Mạch DC Link (DC Bus): Sau khi được chỉnh lưu, năng lượng điện được lưu trữ tạm thời tại các tụ điện lớn trong mạch DC Link. Các tụ điện này đóng vai trò như một bộ đệm năng lượng, làm phẳng điện áp DC và cung cấp nguồn năng lượng ổn định cho mạch nghịch lưu. Chất lượng của tụ điện ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định của biến tần, và Siemens luôn lựa chọn những linh kiện tốt nhất.
• Mạch nghịch lưu (Inverter Circuit): Đây là trái tim của biến tần, sử dụng các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor). Mạch này có nhiệm vụ chuyển đổi điện áp DC từ DC Link trở lại thành điện áp xoay chiều (AC) 3 pha với tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ. Công nghệ điều khiển PWM (Pulse Width Modulation) tiên tiến được áp dụng tại đây để tạo ra dạng sóng gần sin nhất, giúp động cơ hoạt động êm ái và hiệu quả.
• Mạch điều khiển và vi xử lý (Control Circuit and Microprocessor): Bộ não của 6SL3224-0BE24-0AA0 nằm ở đây. Nó nhận tín hiệu từ Control Unit (ví dụ CU240E-2, CU250S-2), xử lý các thuật toán điều khiển phức tạp (như V/f, Vector Control) và gửi tín hiệu điều khiển đến các IGBT trong mạch nghịch lưu. Vi xử lý mạnh mẽ đảm bảo phản ứng nhanh chóng và chính xác với các thay đổi tải và tín hiệu điều khiển.
• Bộ hãm động năng tích hợp (Integrated Braking Chopper): Một tính năng quan trọng của PM240 là bộ hãm động năng tích hợp sẵn. Khi động cơ giảm tốc hoặc dừng đột ngột, năng lượng dư thừa từ động cơ sẽ được trả về biến tần. Bộ hãm này sẽ tiêu tán năng lượng đó qua một điện trở hãm (mua rời), bảo vệ biến tần khỏi quá áp DC Link và cho phép kiểm soát dừng chính xác hơn.
• Hệ thống tản nhiệt (Cooling System): Để đảm bảo các linh kiện công suất hoạt động trong giới hạn nhiệt độ cho phép, PM240 được trang bị hệ thống tản nhiệt hiệu quả, thường bao gồm các lá tản nhiệt lớn và quạt làm mát thông minh (tốc độ quạt điều chỉnh theo nhiệt độ). Điều này giúp kéo dài tuổi thọ của thiết bị và duy trì hiệu suất ổn định.
• Bộ lọc EMC tích hợp (Integrated EMC Filter): PM240 có tích hợp sẵn bộ lọc EMC loại A (Category C2), giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ với các thiết bị khác trong môi trường công nghiệp và tuân thủ các tiêu chuẩn quốc tế.
• Vỏ bảo vệ và kết nối cơ khí (Enclosure and Mechanical Connections): Vỏ máy đạt cấp độ bảo vệ IP20, bảo vệ các linh kiện bên trong khỏi bụi và vật rắn có kích thước nhất định. Thiết kế cơ khí chắc chắn, dễ dàng lắp đặt trong tủ điện và kết nối với Control Unit cũng như các module khác của dòng SINAMICS G120.

2. Những Tính Năng Của Biến Tần Siemens 6SL3224-0BE24-0AA0

• Điều khiển Vector không cảm biến – Sensorless Vector Control (SVC): Đây là một trong những tính năng nổi bật nhất, cho phép điều khiển mô-men xoắn và tốc độ động cơ với độ chính xác cao mà không cần sử dụng encoder (bộ mã hóa vòng quay). Điều này không chỉ giúp giảm chi phí lắp đặt và bảo trì mà còn tăng độ tin cậy của hệ thống, đặc biệt trong các môi trường khắc nghiệt nơi encoder dễ bị hỏng. Với SVC, bộ điều khiển tần số 6SL3224-0BE24-0AA0 có thể đáp ứng nhanh chóng với sự thay đổi tải, duy trì tốc độ ổn định và cung cấp mô-men khởi động lớn, lý tưởng cho các ứng dụng như băng tải, máy trộn, máy đùn.
• Chức năng tiết kiệm năng lượng tự động (Automatic Energy Saving Function): Với ý thức về chi phí năng lượng ngày càng tăng, Siemens đã tích hợp các thuật toán thông minh giúp tự động tối ưu hóa từ thông trong động cơ dựa trên tải thực tế. Chế độ V/f ECO và điều khiển Flux tự động giảm thiểu tổn thất năng lượng trong động cơ, đặc biệt hiệu quả ở chế độ non tải hoặc tải nhẹ, giúp giảm đáng kể hóa đơn tiền điện hàng tháng cho doanh nghiệp.
• Tích hợp Braking Chopper (Bộ hãm động năng): PM240 được trang bị sẵn bộ hãm động năng, cho phép kết nối trực tiếp với điện trở hãm ngoài. Tính năng này cực kỳ hữu ích cho các ứng dụng yêu cầu giảm tốc nhanh hoặc thường xuyên dừng/khởi động, như cần trục, thang máy, máy ly tâm. Năng lượng tái sinh từ động cơ sẽ được tiêu tán an toàn qua điện trở hãm, bảo vệ biến tần và cho phép kiểm soát động năng hiệu quả.
• Chức năng An Toàn Tích Hợp (Integrated Safety Functions): An toàn là ưu tiên hàng đầu. Thiết bị biến đổi tần số 6SL3224-0BE24-0AA0 hỗ trợ các chức năng an toàn như STO (Safe Torque Off) thông qua đầu vào số trên Control Unit kết hợp. STO cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần ngắt nguồn chính, giúp đạt được các cấp độ an toàn theo tiêu chuẩn SIL 2 (EN 61508) và PL d (EN ISO 13849-1). Điều này giúp đơn giản hóa thiết kế hệ thống an toàn và giảm chi phí.
• Khả năng chịu quá tải cao: Biến tần này được thiết kế cho các ứng dụng tải nặng (HO – High Overload), có khả năng chịu quá tải 150% trong 60 giây và lên đến 200% trong 3 giây. Điều này đảm bảo sự ổn định và tin cậy khi khởi động các tải có quán tính lớn hoặc khi có những biến động tải đột ngột.
• Bộ lọc EMC tích hợp: Việc tích hợp sẵn bộ lọc EMC loại A (Category C2) giúp giảm nhiễu điện từ, đảm bảo biến tần hoạt động hài hòa với các thiết bị điện tử khác trong môi trường công nghiệp và tuân thủ các quy định về tương thích điện từ.
• Thiết kế Mô-đun Linh Hoạt: Là một phần của gia đình SINAMICS G120, Power Module PM240 này có thể kết hợp linh hoạt với nhiều loại Control Unit (CU) khác nhau (ví dụ: CU240E-2, CU250S-2) tùy theo yêu cầu về giao diện truyền thông (PROFIBUS, PROFINET, EtherNet/IP, CANopen, USS/Modbus RTU) và tính năng điều khiển. Điều này mang lại sự tự do tối đa trong thiết kế hệ thống.
• Vận hành và cài đặt dễ dàng: Thông qua Control Unit và các công cụ phần mềm như SINAMICS Startdrive (trong TIA Portal) hoặc STARTER, việc cài đặt thông số, chẩn đoán lỗi và giám sát hoạt động của inverter Siemens 6SL3224-0BE24-0AA0 trở nên trực quan và đơn giản hơn bao giờ hết, ngay cả đối với những người dùng ít kinh nghiệm.
• Chức năng bảo vệ toàn diện: Sản phẩm được trang bị đầy đủ các chức năng bảo vệ cho cả biến tần và động cơ, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua PTC/KTY/NTC), chạm đất, mất pha… đảm bảo hệ thống vận hành an toàn và bền bỉ.

3. Hướng Dẫn Chi Tiết Kết Nối Thiết Bị Truyền Động 6SL3224-0BE24-0AA0 Với Phần Mềm

A. Chuẩn bị cần thiết:

1. Máy tính cá nhân (PC/Laptop): Có cài đặt phần mềm STARTER hoặc TIA Portal (phiên bản tương thích với firmware của Control Unit).

2. Cáp kết nối:

• USB Cable (Type A to Type B): Thường dùng để kết nối trực tiếp với cổng USB trên một số Control Unit (ví dụ CU240E-2 PN, CU250S-2 PN).
• Ethernet Cable: Nếu Control Unit hỗ trợ PROFINET/EtherNet/IP và bạn muốn kết nối qua mạng.
• PC Adapter (cho PROFIBUS): Nếu Control Unit sử dụng PROFIBUS và máy tính không có card PROFIBUS.

3. Nguồn điện cho biến tần: Đảm bảo biến tần được cấp nguồn đúng theo thông số kỹ thuật.

B. Các bước kết nối cơ bản (ví dụ với STARTER qua USB):

Bước 1: Cài đặt phần mềm và driver.

• Tải và cài đặt phiên bản STARTER mới nhất hoặc phù hợp từ trang web hỗ trợ của Siemens.
• Khi cài đặt STARTER, các driver cần thiết cho kết nối USB thường sẽ được tự động cài đặt.

Bước 2: Kết nối phần cứng.

• Đảm bảo nguồn điện cấp cho biến tần đã được ngắt an toàn.
• Kết nối cáp USB từ cổng USB trên máy tính đến cổng mini-USB (hoặc USB-B) trên Control Unit của biến tần G120.
• Cấp nguồn cho biến tần (chỉ cần cấp nguồn điều khiển 24VDC cho CU trong nhiều trường hợp là đủ để cấu hình, không nhất thiết phải cấp nguồn động lực 3 pha nếu chỉ tham số hóa).

Bước 3: Thiết lập giao diện PG/PC trong STARTER.

• Mở phần mềm STARTER.
• Vào menu Options > Set PG/PC Interface....
• Trong cửa sổ Set PG/PC Interface, chọn Access Point of the Application là S7ONLINE (STEP 7).
• Trong danh sách Interface Parameter Assignment Used, chọn giao diện tương ứng với kết nối USB của bạn (thường có tên như TeleService USB, S7USB hoặc tương tự, tùy thuộc vào driver). Nếu không chắc chắn, bạn có thể thử các tùy chọn có chữ USB.
• Nhấn OK để lưu cài đặt.

Bước 4: Tạo dự án mới hoặc mở dự án có sẵn.

• Nếu tạo dự án mới: Project > New... và làm theo hướng dẫn.
• Sau khi có dự án, bạn cần thêm biến tần G120 vào dự án.

Bước 5: Dò tìm thiết bị (Go Online/Accessible Nodes).

• Trong Project Navigator của STARTER, chuột phải vào project hoặc một thư mục và chọn Target device > Search accessible nodes hoặc tương tự.
• STARTER sẽ quét tìm các thiết bị kết nối. Nếu kết nối thành công, biến tần G120 của bạn sẽ xuất hiện trong danh sách.
• Chọn biến tần và nhấn Accept hoặc Insert để thêm vào dự án.
• Một cách khác là vào menu Target system > Connect online... hoặc nhấn nút Connect to selected target devices trên thanh công cụ sau khi đã thêm thiết bị vào project offline.

Bước 6: Tải cấu hình từ thiết bị (Upload) hoặc tải cấu hình xuống thiết bị (Download).

Sau khi kết nối online, bạn có thể Upload station để lấy cấu hình hiện tại từ biến tần về máy tính, hoặc Download to target system để nạp cấu hình từ máy tính xuống biến tần. Luôn cẩn trọng khi download để tránh ghi đè các thông số quan trọng nếu không chắc chắn.

Lưu ý khi sử dụng TIA Portal (Startdrive): Quy trình tương tự, nhưng giao diện sẽ khác. Bạn sẽ tạo dự án trong TIA Portal, thêm thiết bị SINAMICS G120 từ Hardware Catalog, sau đó cấu hình kết nối mạng (nếu qua PROFINET) hoặc kết nối trực tiếp và tiến hành “Go online”. TIA Portal cung cấp một môi trường tích hợp hơn nếu bạn cũng đang làm việc với PLC Siemens S7.

4. Bí Quyết Lập Trình Hiệu Quả Cho Module Công Suất 6SL3224-0BE24-0AA0

A. Quy trình tham số hóa cơ bản:

1. Commissioning Wizard (Trình hướng dẫn cài đặt ban đầu):

Đây là công cụ mạnh mẽ nhất cho người mới bắt đầu và cả người dùng kinh nghiệm, có sẵn trong STARTER, TIA Portal (Startdrive) hoặc trên IOP-2.

Trình hướng dẫn sẽ đưa bạn qua các bước thiết yếu:

• Chọn chế độ điều khiển (Control Mode): V/f, Vector Control, SLVC. Lựa chọn dựa trên yêu cầu ứng dụng (ví dụ, bơm/quạt thường dùng V/f, băng tải nặng cần Vector).
• Nhập thông số động cơ (Motor Data): Các thông số này thường có trên nhãn động cơ: điện áp danh định (p0304), dòng điện danh định (p0305), công suất danh định (p0307), tần số danh định (p0310), tốc độ danh định (p0311), kiểu kết nối (sao/tam giác). Việc nhập chính xác các thông số này cực kỳ quan trọng.
• Thực hiện Motor Identification (p1900, p1910): Sau khi nhập thông số, biến tần cần “học” các đặc tính điện của động cơ. Chạy chế độ Motor ID (đo tĩnh hoặc đo khi quay) sẽ giúp tối ưu hóa thuật toán điều khiển, đặc biệt quan trọng cho chế độ Vector Control. Cần đảm bảo an toàn khi thực hiện bước này, động cơ có thể quay.
• Cài đặt các giới hạn (Limits): Giới hạn dòng điện (p0640), giới hạn tốc độ (p1080, p1082).
• Cài đặt thời gian tăng/giảm tốc (Ramp Times): Thời gian tăng tốc (p1120), thời gian giảm tốc (p1121). Điều chỉnh phù hợp để tránh sốc cơ khí hoặc quá dòng.
• Cấu hình Macro ứng dụng (Application Macro): Nhiều Control Unit cung cấp các macro cài sẵn cho các ứng dụng phổ biến (bơm, quạt, băng tải), tự động thiết lập một bộ thông số cơ bản phù hợp.

2. Tinh chỉnh thông số chuyên sâu (Expert List):

Sau khi hoàn tất commissioning wizard, bạn có thể cần tinh chỉnh thêm các thông số trong “Expert List” để tối ưu hơn nữa. Ví dụ:

• Tối ưu hóa bộ điều khiển PID (p2200-p23xx): Nếu sử dụng chức năng PID tích hợp (ví dụ, điều khiển áp suất cho bơm).
• Cài đặt các đầu vào/ra số và tương tự (DI/DO, AI/AO): Gán chức năng cho từng chân (ví dụ, DI0 cho Start/Stop, AI0 cho tín hiệu đặt tốc độ 0-10V).
• Cấu hình chức năng an toàn (p9600-p98xx): STO, SS1, SLS nếu Control Unit hỗ trợ và ứng dụng yêu cầu.
• Cài đặt truyền thông (p2000-p20xx): Địa chỉ PROFIBUS/PROFINET, tốc độ baud.

B. Bí quyết lập trình hiệu quả:

• Hiểu rõ ứng dụng của bạn: Đây là điều quan trọng nhất. Ứng dụng bơm sẽ có yêu cầu khác với máy đùn nhựa hay cầu trục. Ví dụ, bơm/quạt thường dùng V/f bình phương để tiết kiệm năng lượng, trong khi máy công cụ cần độ chính xác cao của Vector Control.
• Đọc kỹ tài liệu kỹ thuật: Manual của SINAMICS G120 (đặc biệt là List Manual) chứa đựng thông tin chi tiết về từng thông số. Siemens cung cấp tài liệu rất đầy đủ và chi tiết.
• Luôn sao lưu thông số (Upload Parameters): Trước khi thay đổi bất kỳ điều gì, hãy sao lưu bộ thông số hiện tại về máy tính. Nếu có sự cố, bạn có thể dễ dàng khôi phục.
• Thay đổi từng thông số một và kiểm tra: Đừng thay đổi nhiều thông số cùng lúc. Thay đổi một thông số, kiểm tra tác động của nó lên hệ thống, rồi mới tiếp tục.
• Sử dụng chức năng Trace/Oscilloscope: Trong STARTER/TIA Portal, chức năng Trace cho phép bạn ghi lại và hiển thị đồ thị của nhiều thông số vận hành theo thời gian (ví dụ: tốc độ thực, dòng điện, momen). Đây là công cụ vô giá để phân tích và tối ưu hóa đáp ứng của hệ thống.
• Tận dụng chức năng Motor ID: Đừng bỏ qua bước này, đặc biệt với Vector Control. Nó giúp biến tần hiểu rõ hơn về động cơ bạn đang sử dụng.
• Chú ý đến cảnh báo và lỗi: Biến tần sẽ hiển thị các cảnh báo (Alarm) và lỗi (Fault). Hãy tìm hiểu ý nghĩa của chúng để khắc phục kịp thời.
• Bắt đầu từ các giá trị mặc định (Factory Defaults): Nếu gặp vấn đề phức tạp, đôi khi việc reset biến tần về cài đặt gốc (p0010 = 30, p0970 = 1) và bắt đầu lại từ đầu có thể là giải pháp.
• An toàn là trên hết: Luôn tuân thủ các quy định an toàn điện khi làm việc với biến tần. Đảm bảo động cơ không gây nguy hiểm khi chạy Motor ID hoặc thử nghiệm.

5. Giải Mã Và Khắc Phục Một Số Lỗi Thường Gặp Trên Inverter 6SL3224-0BE24-0AA0
