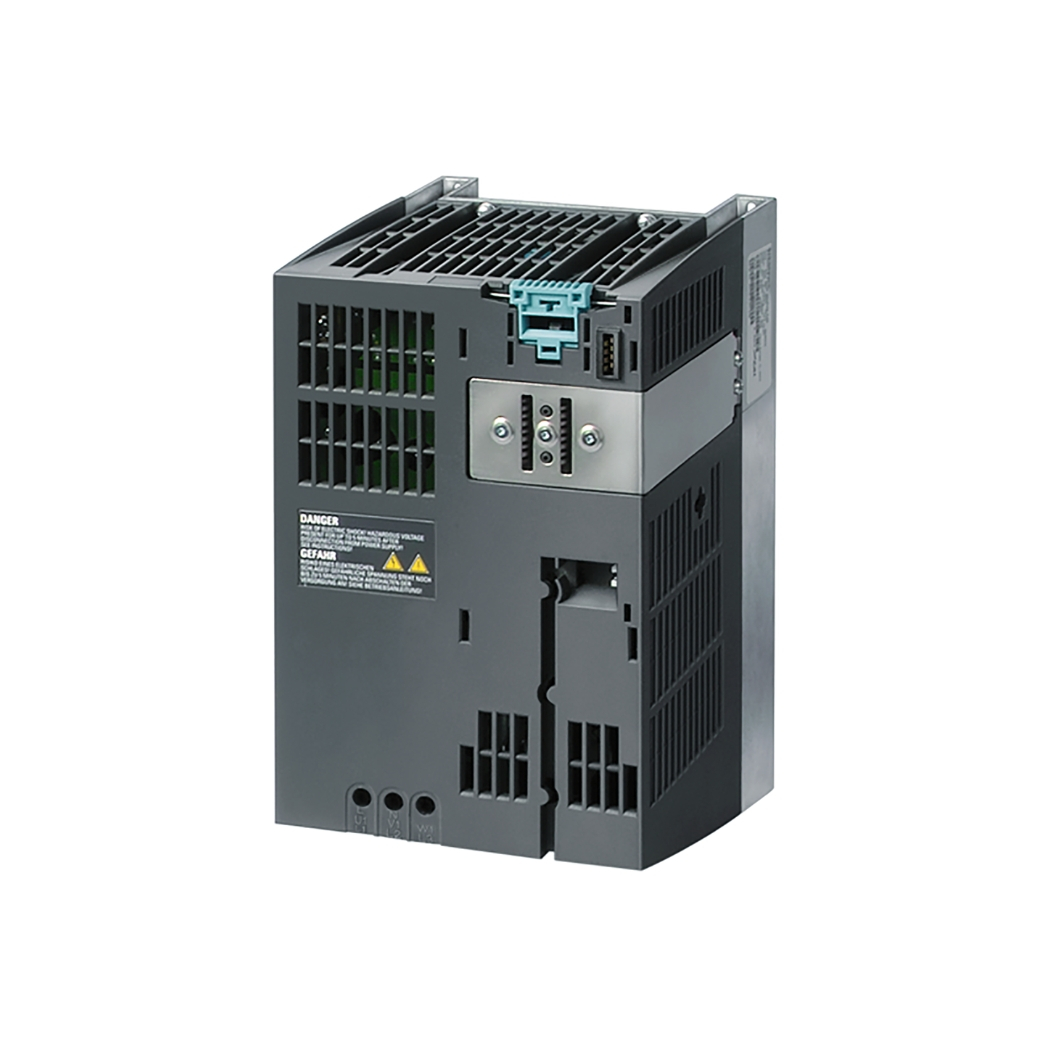

6SL3224-0BE23-0AA0 – Biến tần G120 PM240 3AC 3kW Siemens

Download tài liệu biến tần G120

➢ Sinamics G120 Catalogue

6SL3224-0BE23-0AA0 G120 PM240 3AC 3kW: Giải pháp truyền động điện toàn diện, nâng tầm hiệu suất và kiến tạo tương lai bền vững cho ngành công nghiệp Việt Nam, một lựa chọn hàng đầu mà Thanhthienphu.vn hân hạnh giới thiệu đến quý vị kỹ sư và doanh nghiệp.

Với bộ biến đổi tần số Siemens ưu việt này, mọi thách thức về vận hành, chi phí và an toàn sẽ được giải quyết triệt để, mở ra một kỷ nguyên sản xuất thông minh, linh hoạt và đầy tiềm năng, đảm bảo hệ thống vận hành mượt mà, điều khiển động cơ chính xác.

1. Khám phá cấu tạo ưu việt của bộ biến tần 6SL3224-0BE23-0AA0

• Vỏ Máy (Enclosure): Được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, có khả năng chịu va đập và chống cháy tốt. Thiết kế vỏ máy không chỉ mang tính thẩm mỹ công nghiệp mà còn đảm bảo cấp bảo vệ IP20, ngăn ngừa sự xâm nhập của các vật thể rắn có kích thước lớn hơn 12.5mm và bảo vệ người dùng khỏi tiếp xúc với các bộ phận mang điện nguy hiểm bên trong.
• Khối Công Suất (Power Stack): Đây là trái tim của mô-đun, bao gồm các linh kiện bán dẫn công suất IGBT (Insulated Gate Bipolar Transistor) thế hệ mới nhất. Các IGBT này được lựa chọn kỹ càng, có khả năng chịu được dòng điện và điện áp cao, tần số đóng cắt nhanh, giúp giảm tổn hao công suất và nâng cao hiệu suất chuyển đổi năng lượng. Siemens là một trong những nhà sản xuất IGBT hàng đầu, đảm bảo chất lượng và độ tin cậy của linh kiện cốt lõi này.
• Hệ Thống Tản Nhiệt (Cooling System): Bao gồm một khối tản nhiệt bằng nhôm được thiết kế tối ưu hóa luồng không khí và một quạt làm mát thông minh. Quạt chỉ hoạt động khi nhiệt độ của mô-đun đạt đến một ngưỡng nhất định, giúp tiết kiệm năng lượng và kéo dài tuổi thọ của quạt. Thiết kế tản nhiệt hiệu quả đảm bảo mô-đun hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt và tải nặng.
• Mạch Lọc EMC (EMC Filter Circuitry): Tích hợp sẵn bộ lọc nhiễu điện từ (EMC) theo tiêu chuẩn EN 61800-3 loại C2 (Lớp A), giúp giảm thiểu phát xạ nhiễu ra môi trường xung quanh và lưới điện, đồng thời tăng khả năng miễn nhiễm của biến tần trước các nhiễu từ bên ngoài. Điều này đặc biệt quan trọng trong các môi trường công nghiệp có nhiều thiết bị điện tử nhạy cảm.
• Mạch Hãm (Braking Chopper): Tích hợp sẵn Brake Chopper, cho phép kết nối trực tiếp với điện trở hãm ngoài. Tính năng này rất hữu ích cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng nhanh, giúp tiêu tán năng lượng tái sinh từ động cơ một cách an toàn, bảo vệ biến tần khỏi tình trạng quá áp DC link.
• Các Đầu Nối (Terminals): Các đầu nối ngõ vào (L1, L2, L3), ngõ ra (U, V, W), DC link (+, -), và đầu nối cho điện trở hãm (R1, R2) được thiết kế rõ ràng, chắc chắn, dễ dàng cho việc đấu nối dây cáp. Kích thước đầu nối phù hợp với tiết diện dây khuyến cáo, đảm bảo tiếp xúc tốt và an toàn điện.
• Giao Diện Kết Nối Với Control Unit (Interface to Control Unit): PM240 là một mô-đun công suất, cần được kết hợp với một Control Unit (CU) tương thích của dòng SINAMICS G120 (ví dụ: CU240E-2, CU250S-2) để tạo thành một biến tần hoàn chỉnh. Giao diện này đảm bảo việc truyền tín hiệu điều khiển và dữ liệu trạng thái một cách nhanh chóng và tin cậy giữa Power Module và Control Unit.

2. Những tính năng vượt trội của biến tần Siemens 6SL3224-0BE23-0AA0

Tiết Kiệm Năng Lượng Vượt Trội (Energy Efficiency):

• Chế độ điều khiển V/f ECO (ECO V/f Control Mode): Tự động điều chỉnh từ thông động cơ theo tải thực tế, giúp giảm tổn hao năng lượng đáng kể, đặc biệt hiệu quả với các ứng dụng tải biến đổi như bơm và quạt. Theo nghiên cứu của Siemens, tính năng này có thể giúp tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống trong một số trường hợp cụ thể.
• Chức năng PROFIenergy (khi kết hợp với Control Unit hỗ trợ): Cho phép tắt các tải không cần thiết một cách có chọn lọc và phối hợp trong các khoảng thời gian nghỉ ngắn, giúp tối ưu hóa việc sử dụng năng lượng trên toàn bộ dây chuyền sản xuất.
• Tính toán và hiển thị năng lượng tiêu thụ: Giúp người dùng theo dõi và quản lý việc sử dụng điện năng một cách hiệu quả.

An Toàn Tích Hợp Toàn Diện (Integrated Safety Functions):

• Safe Torque Off (STO) tích hợp sẵn: Đây là chức năng an toàn cơ bản, ngắt mô-men xoắn của động cơ một cách an toàn mà không cần đến contactor phụ ở ngõ ra biến tần. STO trên PM240 đạt tiêu chuẩn SIL 2 (Safety Integrity Level 2) theo EN 62061 và PL d (Performance Level d) theo EN ISO 13849-1. Điều này giúp giảm chi phí lắp đặt, tiết kiệm không gian tủ điện và đơn giản hóa việc thiết kế hệ thống an toàn.
• Khả năng mở rộng chức năng an toàn (với Control Unit phù hợp như CU250S-2): Có thể thực hiện các chức năng an toàn cao cấp hơn như Safe Stop 1 (SS1), Safely Limited Speed (SLS), Safe Brake Control (SBC), đáp ứng các yêu cầu an toàn ngày càng nghiêm ngặt trong công nghiệp.

Độ Bền Bỉ Và Tin Cậy Cao (Robustness and Reliability):

• Thiết kế cho môi trường công nghiệp: Vận hành ổn định trong dải nhiệt độ rộng từ -10°C đến +60°C (có giảm công suất ở nhiệt độ cao).
• Bo mạch được phủ lớp bảo vệ (Coated PCBs – tùy chọn): Tăng khả năng chống chịu với môi trường ẩm ướt, bụi bẩn và hóa chất ăn mòn, kéo dài tuổi thọ thiết bị trong các điều kiện vận hành khắc nghiệt thường thấy ở các nhà máy sản xuất, xưởng cơ khí.
• Hệ thống làm mát thông minh: Đảm bảo nhiệt độ hoạt động tối ưu, bảo vệ các linh kiện điện tử công suất.

Linh Hoạt Trong Ứng Dụng Và Tích Hợp (Flexibility and Integration):

• Thiết kế dạng module: PM240 là mô-đun công suất, dễ dàng kết hợp với nhiều loại Control Unit (CU) khác nhau của dòng G120, cho phép tùy biến cấu hình biến tần theo yêu cầu cụ thể của từng ứng dụng và chuẩn truyền thông (PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU).
• Hỗ trợ đa dạng các loại động cơ: Điều khiển hiệu quả động cơ không đồng bộ ba pha, động cơ đồng bộ (với CU phù hợp).
• Tích hợp Brake Chopper: Sẵn sàng cho các ứng dụng cần hãm động năng, không cần thêm module hãm ngoài phức tạp.

Dễ Dàng Cài Đặt Và Vận Hành (Ease of Commissioning and Operation):

• Giao diện người dùng thân thiện: Khi kết hợp với các bảng điều khiển BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel), việc cài đặt thông số, giám sát và chẩn đoán lỗi trở nên trực quan và đơn giản.
• Phần mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER: Cung cấp công cụ mạnh mẽ cho việc cấu hình, tối ưu hóa, sao lưu/phục hồi thông số và chẩn đoán lỗi một cách chuyên sâu trên máy tính.
• Chức năng tự động nhận diện động cơ (Motor Identification): Giúp tối ưu hóa các thông số điều khiển cho động cơ cụ thể, đảm bảo hiệu suất vận hành cao nhất.

3. Hướng dẫn chi tiết kết nối thiết bị 6SL3224-0BE23-0AA0 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính cá nhân (PC/Laptop): Cài đặt sẵn phần mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER. Đảm bảo phiên bản phần mềm tương thích với firmware của Control Unit.

2. Cáp kết nối:

• Cáp USB: Loại A sang Mini-B hoặc Micro-B tùy thuộc vào cổng USB trên Control Unit (ví dụ: CU240E-2 PN thường có cổng Mini-USB).
• Cáp Ethernet (cho PROFINET/EtherNet/IP): Nếu Control Unit hỗ trợ PROFINET (ví dụ: CU240E-2 PN, CU250S-2 PN) và bạn muốn kết nối qua mạng Ethernet.
• Cáp PROFIBUS (cho PROFIBUS DP): Nếu Control Unit hỗ trợ PROFIBUS (ví dụ: CU240E-2 DP) và bạn kết nối qua mạng PROFIBUS.

3. Biến tần SINAMICS G120 hoàn chỉnh: Bao gồm Power Module PM240 (6SL3224-0BE23-0AA0) đã được kết nối đúng cách với Control Unit tương thích và đã được cấp nguồn (nguồn điều khiển cho Control Unit, không nhất thiết phải cấp nguồn động lực cho Power Module ở giai đoạn này).

B. Các bước kết nối cơ bản sử dụng SINAMICS Startdrive trong TIA Portal (ví dụ với kết nối USB):

Bước 1: Khởi động TIA Portal và Tạo/Mở Dự Án

• Mở phần mềm TIA Portal trên máy tính của bạn.
• Tạo một dự án mới (Create new project) hoặc mở một dự án đã có (Open existing project).

Bước 2: Thêm Biến Tần Vào Dự Án (Add New Device)

• Trong cửa sổ Project tree, nhấp đúp vào “Add new device”.
• Trong hộp thoại Add new device, chọn “Drives” -> “SINAMICS” -> “SINAMICS G120”.
• Chọn đúng loại Control Unit mà bạn đang sử dụng (ví dụ: CU240E-2 PN) và phiên bản firmware tương ứng. Đặt tên cho thiết bị và nhấp “OK”.
• Lưu ý: Power Module PM240 sẽ được cấu hình sau khi Control Unit được thêm vào.

Bước 3: Kết Nối Vật Lý Với Biến Tần

• Kết nối một đầu cáp USB vào cổng USB trên Control Unit của biến tần G120.
• Kết nối đầu còn lại của cáp USB vào một cổng USB trống trên máy tính của bạn.
• Đảm bảo Control Unit đã được cấp nguồn.

Bước 4: Thiết Lập Giao Diện Kết Nối (Set PG/PC Interface)

• Trong TIA Portal, vào menu “Options” -> “Settings”.
• Trong mục “PG/PC interface”, chọn “Access path” là “Online access” hoặc tương tự.
• Chọn card mạng hoặc giao diện USB tương ứng với cách bạn kết nối. Nếu dùng USB, thường sẽ có một tùy chọn như “S7USB” hoặc “TeleService USB” (tên có thể thay đổi tùy phiên bản).
• Nhấp “OK”.

Bước 5: Đi Online Với Biến Tần (Go Online)

• Trong Project tree, chọn đối tượng biến tần G120 vừa thêm.
• Nhấp vào biểu tượng “Go online” trên thanh công cụ hoặc chuột phải vào thiết bị và chọn “Go online”.
• TIA Portal sẽ cố gắng thiết lập kết nối với biến tần. Nếu kết nối thành công, các biểu tượng trạng thái sẽ chuyển sang màu xanh lá hoặc cam.

Bước 6: Cấu Hình Power Module PM240

• Sau khi online, vào mục “Configuration” hoặc “Device configuration” của biến tần.
• Bạn sẽ thấy Control Unit. Tại đây, bạn có thể chọn hoặc xác nhận Power Module đang được sử dụng. Nếu chưa có, hãy thêm Power Module PM240 (6SL3224-0BE23-0AA0) từ catalog phần cứng.
• Nhập chính xác mã MLFB của Power Module (6SL3224-0BE23-0AA0) và các thông số liên quan nếu được yêu cầu.

Bước 7: Tải Cấu Hình Xuống Biến Tần (Download to Device)

• Sau khi đã cấu hình xong, chọn đối tượng biến tần.
• Nhấp vào biểu tượng “Download to device” trên thanh công cụ.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình tải cấu hình.

Bước 8: Vận Hành Và Giám Sát

Sau khi tải cấu hình thành công, bạn có thể sử dụng các công cụ trong Startdrive để thực hiện commissioning (cài đặt thông số động cơ, giới hạn, ramp…), giám sát trạng thái hoạt động, chẩn đoán lỗi, sao lưu/phục hồi thông số…

4. Quy trình lập trình và cài đặt thông số cho biến tần 6SL3224-0BE23-0AA0

A. Các phương pháp lập trình/cài đặt thông số:

1. Sử dụng Bảng Điều Khiển BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel): Đây là phương pháp cài đặt trực tiếp trên biến tần, phù hợp cho các cài đặt nhanh, đơn giản hoặc khi không có máy tính. BOP-2 cung cấp giao diện dạng menu số, trong khi IOP-2 có màn hình đồ họa và hướng dẫn bằng văn bản rõ ràng hơn, hỗ trợ nhiều ngôn ngữ và có chức năng wizard (hướng dẫn từng bước).
2. Sử dụng Phần Mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER: Đây là phương pháp mạnh mẽ và toàn diện nhất, cung cấp giao diện đồ họa trực quan, cho phép truy cập tất cả các thông số, chức năng chẩn đoán nâng cao, sao lưu/phục hồi cấu hình, và tạo tài liệu dự án. Khuyến nghị sử dụng cho các ứng dụng phức tạp hoặc khi cần tối ưu hóa sâu.

B. Quy trình cài đặt thông số cơ bản (Commissioning Wizard):

Nhiều Control Unit của G120 hỗ trợ “Commissioning Wizard” (trình hướng dẫn cài đặt) trên IOP-2 hoặc trong phần mềm Startdrive/STARTER. Quy trình này thường bao gồm các bước sau:

Bước 1: Chọn Chế Độ Điều Khiển (Control Mode)

• V/f control (Điều khiển U/f): Phù hợp cho các ứng dụng đơn giản, tải ổn định như bơm, quạt. Có các biến thể như V/f tuyến tính, V/f bình phương (cho bơm, quạt), V/f với FCC (Flux Current Control) để cải thiện đáp ứng.
• Vector control (Sensorless Vector Control – SLVC): Điều khiển vector không cần encoder, cho đáp ứng động học tốt hơn, mô-men khởi động cao, phù hợp cho băng tải, máy trộn, máy đùn.
• Encoder-based vector control (VC): Nếu Control Unit hỗ trợ và có kết nối encoder, cho độ chính xác tốc độ và mô-men cao nhất.

Bước 2: Nhập Thông Số Động Cơ (Motor Data)

Đây là bước cực kỳ quan trọng. Các thông số này thường được ghi trên nhãn (nameplate) của động cơ:

• Điện áp định mức (p0304)
• Dòng điện định mức (p0305)
• Công suất định mức (p0307)
• Tần số định mức (p0310)
• Tốc độ định mức (p0311)
• Loại kết nối động cơ (sao/tam giác) (p0308)

Việc nhập sai thông số động cơ có thể dẫn đến vận hành không ổn định, hiệu suất thấp hoặc thậm chí làm hỏng động cơ và biến tần.

Bước 3: Chạy Tự Động Nhận Dạng Động Cơ (Motor Identification – Motor ID)

Sau khi nhập thông số động cơ, biến tần cần thực hiện quá trình “Motor ID” để đo lường các thông số nội tại của động cơ (điện trở stator, điện cảm…).

Có hai chế độ:

• Static identification (Đo tĩnh): Biến tần cấp điện áp vào động cơ nhưng không làm quay trục.
• Rotating identification (Đo khi quay): Động cơ sẽ quay trong quá trình này. Cần đảm bảo động cơ được tách khỏi tải cơ khí.

Quá trình này giúp tối ưu hóa thuật toán điều khiển, mang lại hiệu suất cao nhất.

Bước 4: Cài Đặt Các Thông Số Ứng Dụng Cơ Bản (Application Settings)

• Nguồn tín hiệu điều khiển (Command source): Terminal (I/O trên Control Unit), Fieldbus (PROFINET, PROFIBUS…), Bảng điều khiển (BOP/IOP).
• Nguồn tín hiệu đặt tốc độ (Setpoint source): Analog input, Fixed speeds, Fieldbus…
• Thời gian tăng tốc (Ramp-up time – p1120): Thời gian từ 0 đến tốc độ tối đa.
• Thời gian giảm tốc (Ramp-down time – p1121): Thời gian từ tốc độ tối đa về 0.
• Giới hạn tốc độ (Min/Max speed – p1080, p1082).
• Giới hạn dòng điện (Current limits – p0640).

Bước 5: Cấu Hình Đầu Vào/Ra Số và Tương Tự (Digital/Analog I/O Configuration)

• Gán chức năng cho các đầu vào số (DI) như Start/Stop, Run Forward/Reverse, Fault Reset, Jog…
• Gán chức năng cho các đầu ra số (DO) như Ready, Fault, Running…
• Cấu hình dải tín hiệu và chức năng cho đầu vào tương tự (AI) (ví dụ: 0-10V hoặc 4-20mA cho tín hiệu đặt tốc độ).
• Cấu hình dải tín hiệu và chức năng cho đầu ra tương tự (AO) (ví dụ: hiển thị tốc độ thực, dòng điện thực).

Bước 6: Cấu Hình Chức Năng An Toàn (Safety Functions)

• Kích hoạt và cấu hình STO nếu cần thiết.
• Nếu sử dụng Control Unit hỗ trợ các chức năng an toàn mở rộng, cấu hình chúng tại đây.

Bước 7: Tối Ưu Hóa (Optimization)

• Sau khi cài đặt cơ bản, có thể cần tinh chỉnh các thông số bộ điều khiển (gain, integral time của bộ PI tốc độ) để đạt được đáp ứng mong muốn (ví dụ: đáp ứng nhanh, không vọt lố).
• Startdrive/STARTER cung cấp các công cụ trace (ghi đồ thị) để hỗ trợ quá trình này.

C. Một số nhóm thông số quan trọng thường dùng (tham khảo tài liệu List Manual của G120):

• p0003: Cấp truy cập (Access level – User, Expert, Service).
• p0010: Kết thúc cài đặt nhanh (Quick commissioning parameter filter).
• p03xx: Nhóm thông số động cơ.
• p0640: Giới hạn dòng điện động cơ.
• p07xx: Nhóm thông số đầu vào/ra.
• p10xx: Nhóm thông số điểm đặt (setpoint).
• p11xx: Nhóm thông số ramp (tăng/giảm tốc).
• p1300: Chế độ điều khiển (Control mode).
• p1900: Lựa chọn chế độ Motor ID.
• p1910: Kích hoạt Motor ID.
• r00xx: Nhóm thông số chỉ đọc (trạng thái, giá trị thực).
• Fxxxx: Mã lỗi. Axxxx: Mã cảnh báo.

5. Giải pháp khắc phục một số lỗi thường gặp trên biến tần 6SL3224-0BE23-0AA0
