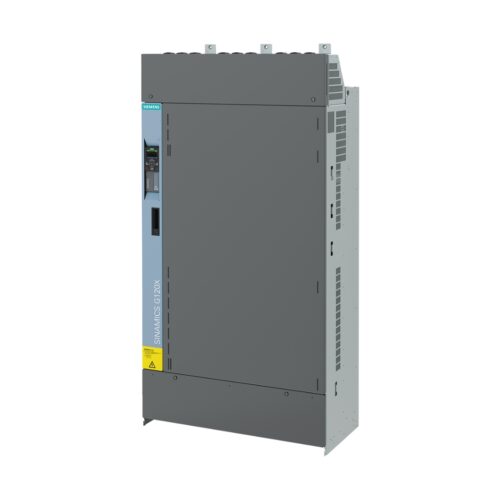

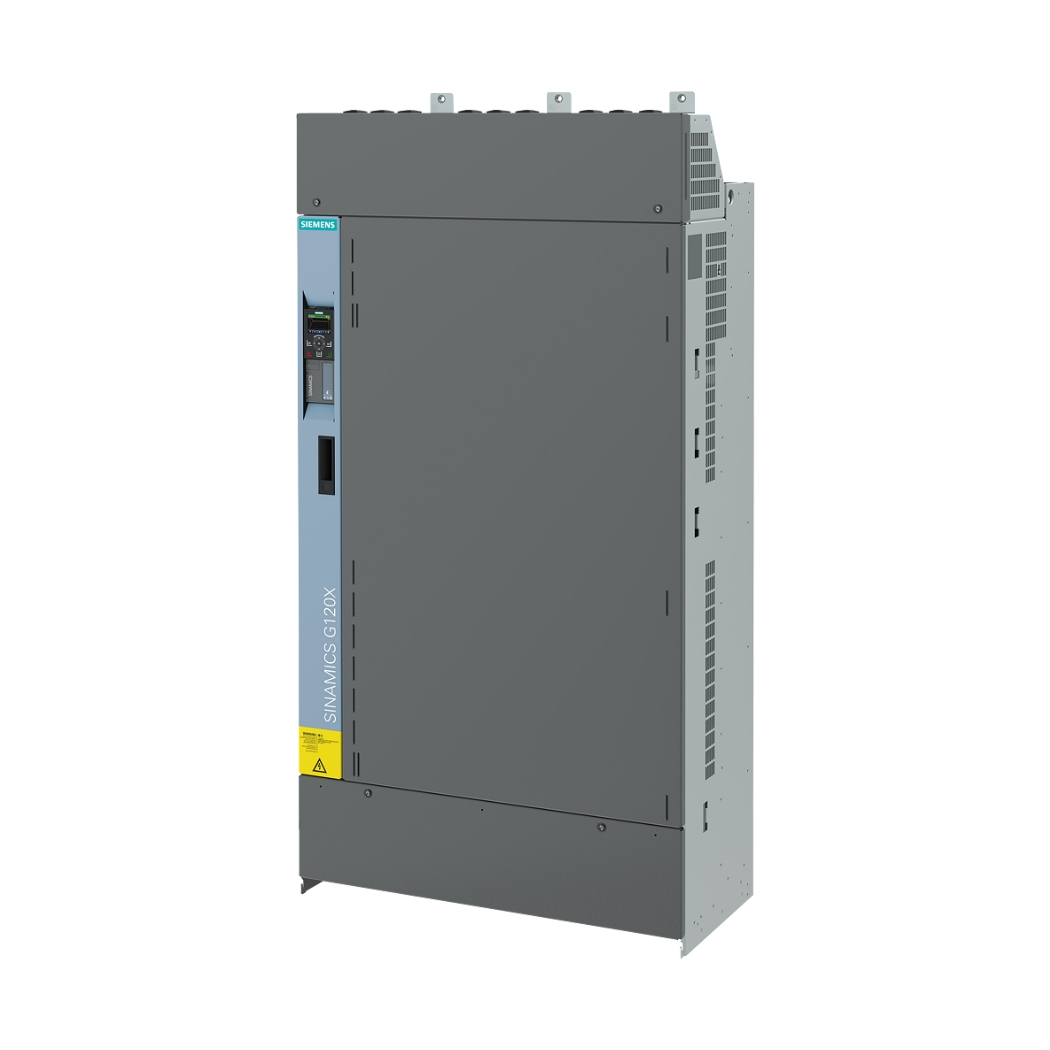

6SL3220-3YE66-0CF0 G120X 3AC 560kW, bộ biến đổi tần số Siemens Sinamics G120X công suất 560kW, đại diện cho đỉnh cao công nghệ điều khiển động cơ ba pha, mang đến giải pháp vận hành mạnh mẽ, hiệu quả và đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi công suất lớn, đặc biệt là trong lĩnh vực bơm, quạt và hệ thống HVAC.
Để khai phá tối đa tiềm năng của hệ thống sản xuất, nâng cao hiệu suất và giảm thiểu chi phí vận hành, việc lựa chọn một bộ biến tần chất lượng cao như G120X 560kW từ nhà cung cấp uy tín thanhthienphu.vn là bước đi chiến lược, đảm bảo sự ổn định và phát triển bền vững cho doanh nghiệp của bạn, đồng thời tối ưu hóa hiệu quả năng lượng và tăng cường an toàn lao động.
1. Khám phá cấu tạo tinh vi của 6SL3220-3YE66-0CF0
Module Công suất (Power Module – PM): được thiết kế dạng khung (Chassis format) để xử lý dòng điện và công suất cực lớn (560kW). Bên trong là các khối chỉnh lưu (Rectifier) chuyển đổi nguồn AC thành DC, mạch liên kết DC (DC Link) với các tụ điện dung lượng lớn để ổn định điện áp và bộ nghịch lưu (Inverter) sử dụng công nghệ IGBT tiên tiến để tạo ra điện áp AC 3 pha có tần số và biên độ thay đổi, cấp cho động cơ. Thiết kế tản nhiệt tối ưu với quạt làm mát công suất lớn đảm bảo module hoạt động ổn định ngay cả khi đầy tải trong thời gian dài.
Bộ điều khiển (Control Unit – CU): nơi xử lý mọi thuật toán điều khiển, giao tiếp và giám sát. CU nhận tín hiệu từ các cảm biến, lệnh điều khiển từ hệ thống cấp trên (PLC, HMI) hoặc từ người vận hành (qua BOP/IOP), sau đó tính toán và gửi tín hiệu điều khiển đến Module Công suất. Hỗ trợ nhiều chế độ điều khiển động cơ khác nhau (V/f, Vector Control), tích hợp sẵn các chức năng chuyên dụng cho bơm, quạt, cùng các cổng truyền thông mạnh mẽ (PROFINET, Ethernet/IP) và các ngõ vào/ra số/tương tự linh hoạt. Việc tách riêng CU và PM giúp dễ dàng nâng cấp hoặc thay thế khi cần thiết.
Bảng Điều khiển Vận hành (Operator Panel – OP): Mặc dù mã hàng 6SL3220-3YE66-0CF0 không đi kèm sẵn OP, nhưng người dùng có thể tùy chọn trang bị thêm Bảng Điều khiển Vận hành Cơ bản (Basic Operator Panel – BOP-2) hoặc Bảng Điều khiển Vận hành Thông minh (Intelligent Operator Panel – IOP-2).
- BOP-2: Cung cấp giao diện menu dạng văn bản 2 dòng, cho phép cài đặt thông số cơ bản, giám sát giá trị vận hành và chẩn đoán lỗi đơn giản. Phù hợp cho việc vận hành và bảo trì nhanh tại chỗ.
- IOP-2: Nâng cấp với màn hình màu đồ họa, giao diện trực quan hơn, hỗ trợ nhiều ngôn ngữ (bao gồm tiếng Việt khi cài đặt), có các trình hướng dẫn (wizards) giúp cài đặt nhanh chóng và dễ dàng, khả năng sao lưu/phục hồi thông số qua thẻ nhớ SD. IOP-2 là lựa chọn lý tưởng cho việc vận hành, giám sát chi tiết và chẩn đoán lỗi nâng cao.
Các thành phần phụ trợ: Bao gồm quạt làm mát hiệu suất cao (có thể thay thế), các cầu đấu nối động lực và điều khiển được bố trí khoa học, các tấm chắn bảo vệ và khung vỏ chắc chắn. Thiết kế tổng thể đảm bảo luồng khí làm mát tối ưu, giảm thiểu tích tụ bụi bẩn và dễ dàng tiếp cận các điểm kết nối khi lắp đặt và bảo trì.
2. Các tính năng chính ưu việt của biến tần 6SL3220-3YE66-0CF0
Tối ưu hóa Năng lượng Vượt trội:
- Chế độ ECO Mode: Tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế, giảm tổn hao trong động cơ ở chế độ non tải hoặc tải nhẹ, đặc biệt hiệu quả cho ứng dụng bơm, quạt.
- Chức năng Ngủ Đông (Hibernation Mode): Khi nhu cầu vận hành thấp (ví dụ: áp suất hệ thống đã đạt ngưỡng), biến tần sẽ tự động dừng động cơ và chuyển sang trạng thái chờ tiêu thụ năng lượng cực thấp. Khi có yêu cầu trở lại, nó sẽ tự động khởi động.
- Bộ đếm Năng lượng Tích hợp: Cho phép theo dõi lượng điện năng tiêu thụ trực tiếp trên biến tần hoặc thông qua hệ thống giám sát, giúp đánh giá hiệu quả tiết kiệm và tối ưu hóa quy trình vận hành. Theo Siemens, việc sử dụng biến tần G120X cho các ứng dụng bơm quạt có thể giúp tiết kiệm đến 60% chi phí năng lượng so với các phương pháp điều khiển truyền thống.
Thiết kế Bền bỉ cho Môi trường Khắc nghiệt:
- Lớp phủ Bo mạch (Coated PCBs): Các bo mạch điện tử quan trọng được phủ một lớp bảo vệ đặc biệt, tăng cường khả năng chống ẩm, bụi bẩn và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, đặc biệt là ngành xử lý nước, hóa chất.
- Dải Nhiệt độ Hoạt động Rộng: Hoạt động ổn định từ -20°C đến +60°C (có giảm tải ở nhiệt độ cao), phù hợp với điều kiện khí hậu đa dạng tại Việt Nam, từ các nhà máy trong nhà đến các trạm bơm ngoài trời.
- Khả năng Chịu quá áp và Thấp áp: Thiết kế mạch động lực vững chắc cho phép biến tần chịu được các biến động điện áp lưới thường xảy ra, giảm thiểu nguy cơ dừng máy không mong muốn.
Vận hành và Cài đặt Đơn giản, Thân thiện:
- Giao diện Vận hành Trực quan (với IOP-2): Màn hình đồ họa, menu đa ngôn ngữ, các trình hướng dẫn cài đặt (wizards) cho ứng dụng bơm, quạt giúp việc cấu hình và vận hành trở nên dễ dàng ngay cả với người ít kinh nghiệm.
- Cấu hình Tham số Đơn giản: Các nhóm thông số được sắp xếp logic, dễ hiểu. Chức năng sao lưu/phục hồi thông số qua thẻ nhớ SD hoặc phần mềm Startdrive giúp tiết kiệm thời gian khi thay thế hoặc lắp đặt hàng loạt.
- Tích hợp Sẵn Macro Ứng dụng: Cung cấp các bộ thông số cài đặt sẵn cho các ứng dụng phổ biến, giúp giảm đáng kể thời gian commissioning.
Kết nối Linh hoạt và Thông minh:
- Tích hợp PROFINET và Ethernet/IP: Hai chuẩn truyền thông công nghiệp phổ biến nhất hiện nay được tích hợp sẵn, cho phép kết nối dễ dàng vào các hệ thống điều khiển và giám sát tự động hóa của Siemens (TIA Portal) hoặc các hãng khác (Rockwell Automation…).
- Giao tiếp Modbus RTU/USS: Hỗ trợ các chuẩn truyền thông cơ bản khác qua cổng RS485 tích hợp.
- Khả năng Kết nối Cloud (qua module mở rộng): Có thể kết nối với nền tảng MindSphere của Siemens để giám sát từ xa, phân tích dữ liệu và bảo trì dự đoán.
An toàn Tích hợp Đáng tin cậy:
- Chức năng Safe Torque Off (STO): Tích hợp sẵn, đạt chuẩn an toàn SIL 2 / PL d. Chức năng này ngăn chặn biến tần tạo ra moment xoắn một cách an toàn, loại bỏ nhu cầu sử dụng contactor an toàn bên ngoài cho nhiều ứng dụng, giúp tiết kiệm chi phí, không gian tủ điện và đơn giản hóa thiết kế hệ thống an toàn.
- Các chức năng bảo vệ Động cơ Toàn diện: Bảo vệ quá tải, quá nhiệt (qua cảm biến PTC/KTY), mất pha, chạm đất, ngắn mạch… đảm bảo an toàn tối đa cho động cơ và biến tần.
3. Hướng dẫn chi tiết kết nối biến tần 6SL3220-3YE66-0CF0 với phần mềm SINAMICS Startdrive
1. Chuẩn bị:
- Máy tính cài đặt TIA Portal với gói SINAMICS Startdrive tương thích với firmware của biến tần.
- Cáp kết nối phù hợp: Cáp USB (Type B) để kết nối trực tiếp vào cổng USB trên Control Unit hoặc cáp Ethernet để kết nối qua mạng PROFINET/EtherNet/IP.
- Nguồn điện cho biến tần (chỉ cần cấp nguồn điều khiển là đủ để cấu hình).
2. Kết nối vật lý:
- Qua USB: Kết nối cáp USB từ máy tính vào cổng USB mini trên mặt trước của Control Unit (CU) của biến tần G120X.
- Qua Ethernet: Kết nối cáp Ethernet từ máy tính hoặc từ mạng công nghiệp vào cổng Ethernet (X150 P1 hoặc P2) trên Control Unit. Đảm bảo địa chỉ IP của máy tính cùng dải mạng với địa chỉ IP mặc định hoặc đã được cấu hình của biến tần.
3. Mở TIA Portal và tạo dự án:
- Khởi động TIA Portal.
- Tạo một dự án mới (New project) hoặc mở dự án hiện có.
- Trong chế độ xem dự án (Project view), chọn ‘Online’ -> ‘Accessible devices’.
4. Dò tìm biến tần:
- Trong cửa sổ ‘Accessible devices’, chọn loại giao diện PG/PC bạn đang sử dụng (ví dụ: ‘PN/IE’ cho kết nối Ethernet hoặc card mạng USB nếu kết nối qua USB).
- Nhấn nút ‘Start search’. Phần mềm sẽ quét tìm các thiết bị Siemens tương thích trên mạng hoặc kết nối trực tiếp.
- Biến tần G120X của bạn (ví dụ: SINAMICS G120X PN) sẽ xuất hiện trong danh sách.
5. Thêm biến tần vào dự án và Online:
- Chọn biến tần G120X tìm thấy và nhấn ‘Show’.
- Bạn có thể kéo thả biến tần từ cửa sổ ‘Accessible devices’ vào mục ‘Devices & networks’ trong cây dự án.
- Hoặc, nhấp đúp vào biến tần trong danh sách tìm thấy để mở giao diện Online & diagnostics.
- Nếu chưa có trong dự án, TIA Portal sẽ yêu cầu bạn tải cấu hình phần cứng từ thiết bị lên (Upload device as new station).
- Sau khi biến tần được thêm vào dự án, bạn có thể nhấp chuột phải vào nó và chọn ‘Online’ để kết nối trực tuyến.
6. Cấu hình và Vận hành:
- Sau khi kết nối Online thành công, bạn có thể truy cập vào mục ‘Commissioning’ trong cây dự án của biến tần.
- Sử dụng các trình hướng dẫn (Wizards) để cài đặt thông số động cơ, cấu hình ngõ vào/ra, cài đặt giới hạn, ramp,…
- Truy cập ‘Parameter’ để tinh chỉnh các thông số chi tiết.
- Sử dụng ‘Control panel’ để chạy thử động cơ, giám sát các giá trị thực.
- Truy cập ‘Diagnostics’ để xem lịch sử lỗi và cảnh báo.
4. Bí quyết lập trình hiệu quả cho bộ điều khiển tốc độ động cơ 6SL3220-3YE66-0CF0
1. Chạy trình hướng dẫn cài đặt ban đầu (Commissioning Wizard):
- Đây là bước quan trọng nhất khi cài đặt lần đầu. Wizard sẽ dẫn dắt bạn qua các bước thiết yếu.
- Chọn chế độ điều khiển: Thường là điều khiển tốc độ (Speed control) cho bơm/quạt.
- Nhập thông số động cơ: Điện áp, dòng điện, công suất, tần số, tốc độ định mức, cos phi. Các thông số này có trên nhãn (nameplate) của động cơ. Việc nhập chính xác giúp biến tần tối ưu hóa điều khiển.
- Chạy chế độ nhận dạng động cơ (Motor Identification): Biến tần sẽ tự động đo đạc các tham số nội tại của động cơ để tinh chỉnh thuật toán điều khiển. Bước này rất quan trọng để đạt hiệu suất cao và điều khiển ổn định. Đảm bảo động cơ có thể quay tự do (hoặc đứng yên tùy chế độ nhận dạng) và an toàn trong quá trình này.
- Cài đặt giới hạn: Tốc độ tối thiểu/tối đa, giới hạn dòng điện.
- Cài đặt thời gian tăng/giảm tốc (Ramp times): Điều chỉnh thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa và ngược lại. Thời gian phù hợp giúp khởi động/dừng êm ái, tránh sốc cơ khí và sụt áp lưới.
2. Cấu hình nguồn đặt tốc độ (Speed Setpoint Source):
- Xác định tín hiệu nào sẽ điều khiển tốc độ động cơ.
- Ngõ vào tương tự (Analog Input): Ví dụ, sử dụng tín hiệu 4-20mA từ cảm biến áp suất hoặc lưu lượng để điều khiển tốc độ bơm/quạt. Cần cấu hình dải tín hiệu (0-10V, 4-20mA) và tỉ lệ tương ứng với tốc độ (ví dụ: 4mA = 0 Hz, 20mA = 50 Hz).
- Truyền thông (Fieldbus): Nhận tín hiệu tốc độ từ PLC qua PROFINET, EtherNet/IP, Modbus,…
- Tốc độ cố định (Fixed Speeds): Cài đặt trước một vài mức tốc độ và chọn bằng các ngõ vào số (Digital Inputs).
- Bảng điều khiển (BOP/IOP): Điều khiển tốc độ trực tiếp từ bảng điều khiển để kiểm tra hoặc vận hành cục bộ.
3. Cấu hình ngõ vào/ra số (Digital Inputs/Outputs):
- Gán chức năng cho các ngõ vào số (DI): Ví dụ DI1: Chạy/Dừng (ON/OFF1), DI2: Chạy thuận/ngược, DI3: Xóa lỗi (Fault Reset), DI4: Chọn tốc độ cố định 1,…
- Gán chức năng cho các ngõ ra số (DO), thường là các relay: Ví dụ DO1: Báo trạng thái sẵn sàng (Ready), DO2: Báo lỗi (Fault Active), DO3: Báo động cơ đang chạy (Motor Running),…
4. Sử dụng Macro ứng dụng (Application Macros):
G120X thường có sẵn các Macro được cấu hình trước cho các ứng dụng phổ biến như bơm, quạt. Chọn Macro phù hợp sẽ tự động cài đặt nhiều thông số liên quan, tiết kiệm thời gian cấu hình ban đầu. Bạn chỉ cần tinh chỉnh lại một vài thông số nếu cần.
5. Tinh chỉnh các thông số nâng cao (nếu cần):
- Điều khiển PID tích hợp: Sử dụng cho các ứng dụng điều khiển vòng kín như duy trì áp suất, lưu lượng không đổi.
- Chức năng bỏ qua tần số cộng hưởng (Skip frequencies).
- Chức năng bù trượt (Slip compensation).
- Các chức năng bảo vệ: Quá nhiệt động cơ (I2t), mất pha,…
6. Sao lưu thông số:
Sau khi hoàn tất cài đặt và chạy thử thành công, luôn nhớ sao lưu bộ thông số vào thẻ nhớ SD (nếu dùng IOP-2) hoặc lưu file dự án trên máy tính (nếu dùng Startdrive). Điều này cực kỳ hữu ích khi cần phục hồi cài đặt hoặc thay thế biến tần.
5. Chẩn đoán và khắc phục nhanh chóng một số lỗi thường gặp trên 6SL3220-3YE66-0CF0
| Mã Lỗi / Cảnh Báo (Ví dụ) |
Tên Lỗi / Mô Tả |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản (An Toàn Là Trên Hết) |
| F07800 |
Lỗi Drive: Power unit overload (I2t) |
Động cơ bị quá tải cơ khí kéo dài. Thời gian tăng/giảm tốc quá ngắn. Thông số động cơ cài đặt không chính xác. |
Kiểm tra tải cơ khí, giảm tải nếu cần. Tăng thời gian tăng/giảm tốc (p1120, p1121). Kiểm tra và cài đặt lại chính xác thông số động cơ (p0304-p0311), chạy lại nhận dạng động cơ (p1910). |
| F07801 |
Lỗi Drive: Motor overtemperature |
Động cơ quá nhiệt do quá tải, thông gió kém, nhiệt độ môi trường cao. Cảm biến nhiệt độ (PTC/KTY) của động cơ bị lỗi hoặc cài đặt sai. |
Kiểm tra tải, thông gió cho động cơ. Kiểm tra cảm biến nhiệt và kết nối. Kiểm tra cài đặt bảo vệ nhiệt động cơ (p0601, p0625-p0628). Chờ động cơ nguội. |
| F07900 |
Lỗi Drive: Motor blocked / Stall |
Động cơ bị kẹt cơ khí. Mô-men xoắn yêu cầu vượt quá giới hạn. Thời gian tăng tốc quá ngắn. |
Ngắt điện an toàn. Kiểm tra xem trục động cơ có bị kẹt không. Kiểm tra giới hạn mô-men xoắn (p1520, p1521). Tăng thời gian tăng tốc (p1120). |
| F30001 |
Lỗi Power unit: Overcurrent |
Ngắn mạch ngõ ra biến tần hoặc trong cáp động cơ. Chạm đất cáp động cơ. Module công suất lỗi. Thời gian tăng tốc quá ngắn với tải quán tính lớn. |
Ngắt điện an toàn. Kiểm tra cách điện cáp động cơ và động cơ. Kiểm tra điện trở giữa các pha và với đất. Tăng thời gian tăng tốc (p1120). Liên hệ hỗ trợ kỹ thuật nếu nghi ngờ lỗi phần cứng. |
| F30002 |
Lỗi Power unit: DC link overvoltage |
Điện áp DC link tăng quá cao do động cơ hãm tái sinh năng lượng về biến tần mà không có bộ hãm (hoặc bộ hãm lỗi/không đủ công suất). Điện áp nguồn vào quá cao. Thời gian giảm tốc quá ngắn. |
Tăng thời gian giảm tốc (p1121). Sử dụng bộ hãm ngoài (braking resistor) phù hợp nếu cần hãm nhanh. Kiểm tra điện áp nguồn cung cấp. |
| F30003 |
Lỗi Power unit: DC link undervoltage |
Điện áp nguồn cung cấp quá thấp hoặc bị sụt áp đột ngột. Lỗi trong mạch nạp DC link. |
Kiểm tra điện áp và chất lượng nguồn cung cấp. Kiểm tra cầu chì, aptomat đầu vào. Khởi động lại biến tần. |
| F30004 |
Lỗi Power unit: Overtemperature |
Nhiệt độ bộ tản nhiệt của biến tần quá cao. Quạt làm mát lỗi hoặc bị nghẹt. Nhiệt độ môi trường quá cao. Lắp đặt không đảm bảo thông gió. |
Kiểm tra quạt làm mát, vệ sinh bộ tản nhiệt. Đảm bảo không gian lắp đặt thông thoáng. Kiểm tra nhiệt độ môi trường xung quanh. Giảm tải nếu cần. |
| A07910 |
Alarm: Motor identification active |
Cảnh báo đang trong quá trình nhận dạng động cơ. |
Chờ quá trình nhận dạng hoàn tất. Đây là trạng thái hoạt động bình thường trong lúc cài đặt. |
| A30031 |
Alarm: Hardware current limit |
Dòng điện ngõ ra đạt đến giới hạn phần cứng của biến tần. |
Kiểm tra tải cơ khí. Kiểm tra thông số cài đặt giới hạn dòng (p0640). Có thể là dấu hiệu của quá tải sắp xảy ra. |
6. Thanhthienphu.vn – Đối tác Tin cậy cho Giải pháp Biến tần 6SL3220-3YE66-0CF0
Biến tần 6SL3220-3YE66-0CF0 G120X 3AC 560kW là một thiết bị mạnh mẽ, tích hợp những công nghệ tiên tiến nhất từ Siemens, được thiết kế đặc biệt cho các ứng dụng quan trọng như bơm, quạt và máy nén trong đa dạng các ngành công nghiệp tại Việt Nam, từ sản xuất chế tạo, xử lý nước thải, tòa nhà thông minh đến năng lượng và cơ sở hạ tầng.
Tuy nhiên, việc lựa chọn, tích hợp và vận hành một thiết bị công suất lớn và nhiều tính năng như G120X 560kW đòi hỏi sự hiểu biết sâu sắc và kinh nghiệm thực tế. Đó là lý do thanhthienphu.vn có mặt ở đây, không chỉ với vai trò là nhà cung cấp thiết bị mà còn là đối tác đồng hành, sẵn sàng hỗ trợ bạn trên mọi chặng đường.
Tại sao nên chọn thanhthienphu.vn cho nhu cầu biến tần Siemens G120X của bạn?
- Sản phẩm Chính hãng, Chất lượng Đảm bảo: Thanhthienphu.vn cam kết cung cấp 100% sản phẩm biến tần Siemens 6SL3220-3YE66-0CF0 G120X 3AC 560kW chính hãng, đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và hiệu suất hoạt động như nhà sản xuất công bố.
- Giá cả Cạnh tranh và Linh hoạt: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất trên thị trường, cùng với các chính sách bán hàng linh hoạt, hỗ trợ tối đa cho doanh nghiệp của bạn.
- Hỗ trợ Kỹ thuật Chuyên nghiệp: Không chỉ dừng lại ở việc bán hàng, chúng tôi cung cấp dịch vụ hỗ trợ kỹ thuật toàn diện, từ tư vấn lựa chọn, hỗ trợ lắp đặt, cài đặt, lập trình, đến xử lý sự cố và bảo trì sau bán hàng. Đội ngũ kỹ thuật luôn sẵn sàng giải đáp mọi thắc mắc của bạn.
- Dịch vụ Khách hàng Tận tâm: Chúng tôi đặt lợi ích và sự hài lòng của khách hàng lên hàng đầu. Mọi yêu cầu tư vấn, báo giá hay hỗ trợ kỹ thuật đều được xử lý nhanh chóng và chuyên nghiệp.
Liên hệ ngay với thanhthienphu.vn để nhận được sự tư vấn chuyên sâu và báo giá tốt nhất:
- Hotline Hỗ trợ 24/7: 08.12.77.88.99
- Website: truy cập thanhthienphu.vn để khám phá thêm các sản phẩm và giải pháp tự động hóa khác.
- Địa chỉ Văn phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để thanhthienphu.vn giúp bạn khai thác tối đa sức mạnh của công nghệ Siemens, tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh trên thị trường.
