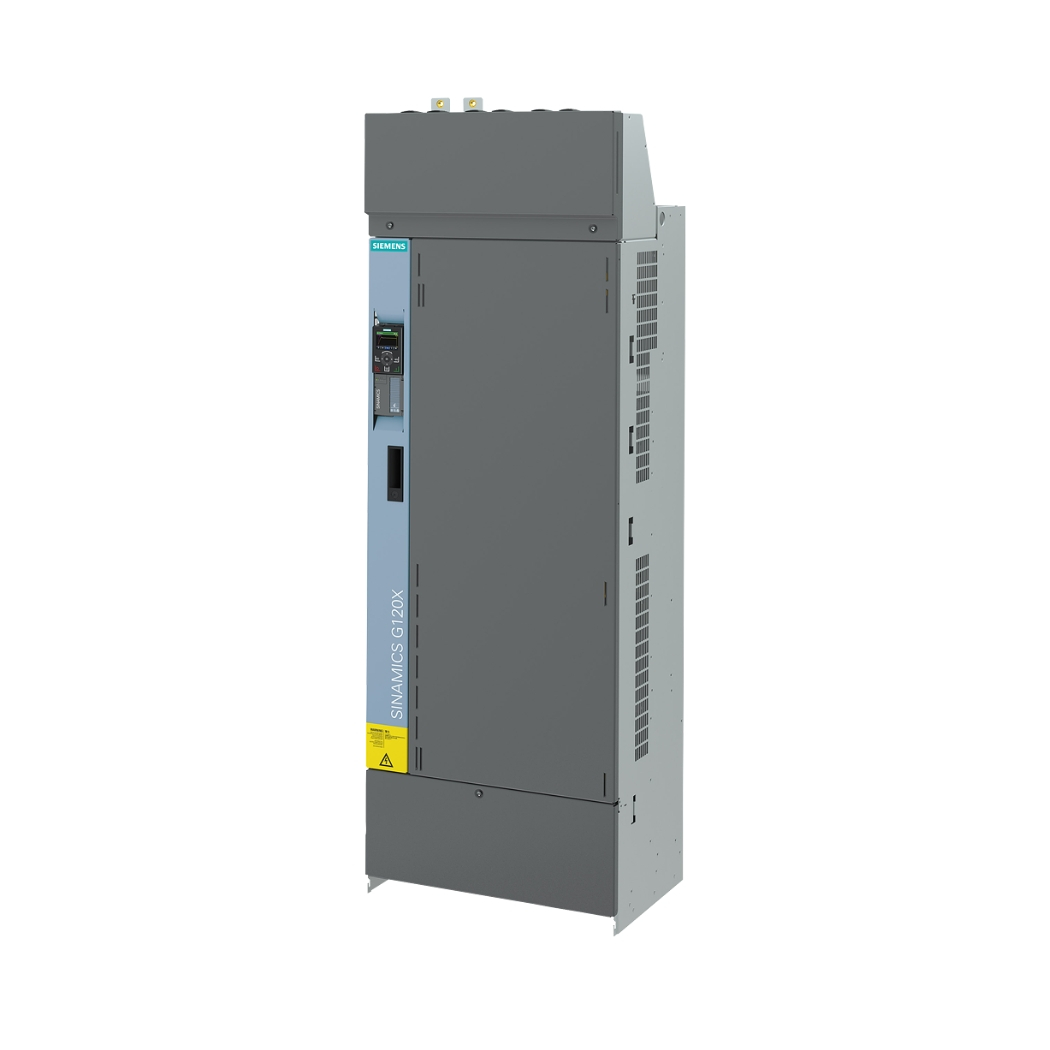

6SL3220-3YE60-0CF0 G120X 3AC 400kW là giải pháp biến tần Siemens SINAMICS tiên tiến, mang đến hiệu suất vượt trội và độ tin cậy đỉnh cao cho các ứng dụng công nghiệp đòi hỏi công suất lớn, đặc biệt là hệ thống bơm, quạt và máy nén.
Hãy cùng thanhthienphu.vn khám phá sức mạnh tiềm ẩn bên trong bộ điều khiển tốc độ động cơ 400kW này, mở ra kỷ nguyên mới cho hiệu quả vận hành và tối ưu hóa năng lượng trong doanh nghiệp của bạn; thiết bị biến đổi tần số này chính là chìa khóa nâng tầm hệ thống truyền động điện.
1. Cấu Tạo Sản Phẩm 6SL3220-3YE60-0CF0
- Module Công suất (Power Module – PM): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi điện năng. Với mã PM330 trong trường hợp này, nó chứa các bộ phận chính như bộ chỉnh lưu (biến đổi AC thành DC), mạch DC link (lưu trữ năng lượng với tụ điện dung lượng lớn), và bộ nghịch lưu IGBT (biến đổi DC thành AC với tần số và điện áp mong muốn). Khối công suất này được thiết kế để chịu dòng điện và điện áp cao, với hệ thống tản nhiệt hiệu quả (thường là quạt công suất lớn và cánh tản nhiệt tối ưu) để đảm bảo hoạt động ổn định ở công suất 400kW.
- Module Điều khiển (Control Unit – CU): Bộ não của biến tần, thường là loại CU230P-2 cho dòng G120X. Module này chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp (như Vector, U/f), xử lý tín hiệu từ các cảm biến, giao tiếp với hệ thống điều khiển cấp cao hơn (PLC, SCADA) thông qua các cổng truyền thông tích hợp hoặc tùy chọn (Profinet, Profibus, Modbus RTU…), và quản lý các ngõ vào/ra số và tương tự (DI/DO, AI/AO). Nó cũng là nơi lưu trữ các tham số cài đặt và thực thi các chức năng logic, chức năng tiết kiệm năng lượng và an toàn.
- Bảng Điều khiển (Operator Panel – OP): Là giao diện tương tác giữa người vận hành và biến tần. Có thể là BOP-2 (Basic Operator Panel) với màn hình hiển thị cơ bản và các nút bấm để cài đặt thông số đơn giản, hoặc IOP-2 (Intelligent Operator Panel) với màn hình đồ họa LCD màu, giao diện trực quan, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt), các trình hướng dẫn cài đặt (wizards), chức năng sao lưu/phục hồi thông số qua thẻ nhớ SD, và khả năng chẩn đoán lỗi chi tiết. IOP-2 giúp việc vận hành và bảo trì trở nên dễ dàng và nhanh chóng hơn đáng kể.
- Quạt làm mát: Hệ thống quạt làm mát hiệu suất cao là một phần không thể thiếu, đặc biệt với biến tần công suất lớn 400kW. Các quạt này được bố trí khoa học để tạo luồng không khí tối ưu, giải nhiệt hiệu quả cho module công suất và các linh kiện khác, đảm bảo biến tần hoạt động trong giới hạn nhiệt độ cho phép, kéo dài tuổi thọ và duy trì hiệu suất ổn định. Thường có cơ chế điều khiển tốc độ quạt thông minh để tiết kiệm năng lượng và giảm tiếng ồn khi tải thấp.
- Vỏ bảo vệ: Khung vỏ chắc chắn, thường làm bằng kim loại chất lượng cao, đạt cấp bảo vệ IP20 (hoặc IP21 với tùy chọn), bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động vật lý nhẹ. Thiết kế vỏ cũng tối ưu cho việc lắp đặt trong tủ điện và tản nhiệt hiệu quả.
2. Các Tính Năng Chính Của Sản Phẩm 6SL3220-3YE60-0CF0
- Hiệu quả Năng lượng Vượt trội: Đây là một trong những lợi ích cốt lõi. G120X được thiết kế đặc biệt để tối ưu hóa việc sử dụng năng lượng, nhất là trong các ứng dụng tải biến đổi như bơm, quạt, máy nén. Bằng cách điều chỉnh chính xác tốc độ động cơ theo nhu cầu thực tế thay vì chạy tốc độ tối đa rồi dùng van/damper để điều tiết, biến tần giúp loại bỏ lãng phí năng lượng đáng kể. Các tính năng thông minh như chế độ ECO (tự động tối ưu từ thông động cơ), chế độ ngủ đông (Hibernation Mode – tự động dừng khi không có nhu cầu và khởi động lại khi cần), và bộ điều khiển PID tích hợp giúp tối ưu hóa quy trình và tiết kiệm thêm chi phí vận hành.
- Độ Tin cậy và Bền bỉ Tuyệt đối: Hoạt động trong môi trường công nghiệp khắc nghiệt đòi hỏi thiết bị phải có độ bền cao. 6SL3220-3YE60-0CF0 G120X được chế tạo với linh kiện chất lượng cao, bo mạch được phủ lớp bảo vệ (coated PCBs) giúp chống ẩm, bụi bẩn và hóa chất ăn mòn. Thiết kế tản nhiệt hiệu quả đảm bảo biến tần hoạt động ổn định ngay cả ở nhiệt độ môi trường cao (lên đến 60°C với derating). Các chức năng bảo vệ toàn diện (quá tải, quá áp, thấp áp, quá nhiệt, chạm đất, mất pha…) giúp bảo vệ cả biến tần và động cơ, giảm thiểu nguy cơ dừng máy đột ngột và kéo dài tuổi thọ hệ thống.
- An toàn Tích hợp (Safety Integrated): An toàn lao động là ưu tiên hàng đầu. G120X tích hợp sẵn chức năng STO (Safe Torque Off) đạt tiêu chuẩn SIL 3 (IEC 61508) và PL e (ISO 13849-1). Chức năng này đảm bảo động cơ được ngắt mô-men xoắn một cách an toàn, ngăn ngừa khởi động không mong muốn trong quá trình bảo trì hoặc khi có sự cố, mà không cần dùng đến các contactor an toàn bên ngoài, giúp tiết kiệm chi phí và không gian lắp đặt.
- Vận hành và Cài đặt Đơn giản: Siemens hiểu rằng thời gian là vàng. G120X được thiết kế để việc cài đặt và vận hành trở nên dễ dàng nhất có thể. Giao diện người dùng thân thiện qua Bảng điều khiển IOP-2 (tùy chọn) với màn hình đồ họa, hỗ trợ Tiếng Việt và các trình hướng dẫn (wizard) từng bước giúp cấu hình nhanh chóng ngay cả với người dùng ít kinh nghiệm. Phần mềm SINAMICS Startdrive tích hợp trong môi trường TIA Portal hoặc phần mềm STARTER độc lập cung cấp công cụ mạnh mẽ để tham số hóa, chẩn đoán và sao lưu/phục hồi cấu hình. Khả năng sao chép tham số qua thẻ nhớ SD giúp tiết kiệm thời gian đáng kể khi cài đặt hàng loạt biến tần.
- Kết nối Mạng và Tích hợp Hệ thống Linh hoạt: Trong kỷ nguyên Công nghiệp 4.0, khả năng kết nối là yếu tố sống còn. G120X hỗ trợ đa dạng các chuẩn giao tiếp công nghiệp phổ biến nhất thông qua các Module Điều khiển khác nhau: PROFINET, PROFIBUS DP, EtherNet/IP, Modbus RTU, BACnet MS/TP. Điều này cho phép inverter Siemens 400kW dễ dàng tích hợp vào bất kỳ hệ thống tự động hóa nào, từ các PLC Siemens S7 đến hệ thống của các hãng khác. Hơn nữa, G120X còn sẵn sàng cho kết nối Cloud với nền tảng MindSphere của Siemens, mở ra khả năng giám sát, phân tích dữ liệu và bảo trì dự đoán từ xa, đón đầu xu hướng IoT công nghiệp.
- Tối ưu hóa cho Ứng dụng Hạ tầng và Công nghiệp: Dòng G120X được phát triển chuyên biệt cho các ứng dụng cốt lõi trong hạ tầng và công nghiệp như: hệ thống cấp nước và xử lý nước thải, hệ thống HVAC trong tòa nhà và nhà máy, hệ thống thông gió hầm mỏ, băng tải, máy nén khí… Các thuật toán điều khiển và thông số mặc định được tối ưu sẵn cho các loại tải này, giúp đơn giản hóa quá trình cài đặt và đảm bảo hiệu suất vận hành tối ưu.
3. Hướng Dẫn Chi Tiết Kết Nối Biến Tần 6SL3220-3YE60-0CF0 Với Phần Mềm
A. Yêu cầu chuẩn bị:
Phần cứng:
- Biến tần 6SL3220-3YE60-0CF0 G120X 400kW (đã được cấp nguồn điều khiển).
- Máy tính (PC/Laptop) cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp, có cài đặt gói phần mềm SINAMICS Startdrive. Startdrive là công cụ tích hợp trong TIA Portal dùng để cấu hình và vận hành các biến tần SINAMICS.
- Cáp mạng Ethernet (loại Cat5e trở lên) có đầu cắm RJ45.
- (Tùy chọn) PLC Siemens hỗ trợ PROFINET (ví dụ: S7-1200, S7-1500) nếu muốn tích hợp điều khiển qua PLC.
- (Tùy chọn) Switch mạng Ethernet công nghiệp nếu kết nối nhiều thiết bị.
Phần mềm:
- TIA Portal (ví dụ: V16, V17, V18…) đã được cài đặt và cấp phép (license).
- Gói SINAMICS Startdrive tương thích với phiên bản TIA Portal đã cài đặt.
B. Các bước thực hiện kết nối trực tiếp Biến tần với PC qua Startdrive (TIA Portal):
Bước 1: Kết nối vật lý:
- Sử dụng cáp mạng Ethernet, kết nối một đầu vào cổng Ethernet trên máy tính của bạn.
- Kết nối đầu còn lại của cáp vào một trong các cổng PROFINET (có nhãn X150 P1 hoặc X150 P2) trên Control Unit CU230P-2 PN của biến tần G120X.
- Đảm bảo biến tần đã được cấp nguồn điều khiển (thường là 24VDC cho Control Unit).
Bước 2: Cấu hình địa chỉ IP cho máy tính:
- Trên máy tính, vào phần cài đặt mạng (Network Settings).
- Chọn card mạng Ethernet đã kết nối với biến tần.
- Thiết lập địa chỉ IP tĩnh cho máy tính cùng lớp mạng với địa chỉ IP mặc định của biến tần hoặc lớp mạng bạn dự định sử dụng. Ví dụ, nếu biến tần chưa được cấu hình IP, bạn có thể đặt IP máy tính là
192.168.0.10 và Subnet Mask là 255.255.255.0. (Lưu ý: Địa chỉ IP mặc định của biến tần khi xuất xưởng thường không được gán, cần phải gán lần đầu qua Startdrive hoặc công cụ khác).
Bước 3: Khởi động TIA Portal và tạo dự án mới (hoặc mở dự án có sẵn):
- Mở phần mềm TIA Portal trên máy tính.
- Tạo một dự án mới (Create new project) hoặc mở một dự án hiện có (Open existing project).
Bước 4: Tìm kiếm và thêm biến tần vào dự án:
- Trong giao diện TIA Portal, chuyển sang chế độ xem dự án (Project view).
- Trong cây dự án (Project tree), tìm mục
Online access.
- Mở rộng mục card mạng Ethernet của máy tính bạn đang sử dụng.
- Click vào
Update accessible devices. TIA Portal sẽ quét mạng để tìm các thiết bị Siemens tương thích.
- Biến tần G120X PN (hoặc tên tương tự) sẽ xuất hiện trong danh sách các thiết bị tìm thấy (Accessible devices).
- (Cách khác nếu biết IP) Nếu bạn đã gán IP cho biến tần, bạn có thể thêm thiết bị thủ công: Trong
Project tree, click Add new device -> Drives -> SINAMICS drives -> SINAMICS G120X PN. Chọn đúng phiên bản firmware (có thể tìm thấy trên nhãn Control Unit hoặc đọc online).
- Kéo thả biến tần từ
Accessible devices vào mục Devices & networks trong dự án của bạn hoặc click chuột phải và chọn Upload device as new station.
Bước 5: Thiết lập kết nối Online với biến tần:
- Trong cây dự án, tìm đến thiết bị biến tần G120X vừa thêm.
- Click chuột phải vào biểu tượng biến tần và chọn
Online & diagnostics.
- Nếu kết nối vật lý và cấu hình IP đúng, TIA Portal sẽ thiết lập kết nối online với biến tần. Trạng thái online sẽ được hiển thị (thường có màu xanh lá cây).
Bước 6: Vận hành và cấu hình biến tần:
Sau khi kết nối online thành công, bạn có thể truy cập vào các mục như:
Commissioning: Để thực hiện các bước cài đặt ban đầu (nhập thông số động cơ, cấu hình ứng dụng…).Parameters: Để xem và chỉnh sửa chi tiết từng thông số của biến tần.Diagnostics: Để xem trạng thái hoạt động, cảnh báo, lỗi và các giá trị đo lường.Control panel: Để điều khiển biến tần chạy/dừng, đặt tốc độ trực tiếp từ máy tính (dùng cho mục đích kiểm tra).
C. Kết nối qua SINAMICS G120 Smart Access Module (SAM – Tùy chọn):
Nếu biến tần được trang bị thêm module SAM (cắm vào cổng Smart Access trên Control Unit):
- Bật Wifi trên SAM: Module SAM sẽ phát ra một mạng Wifi riêng.
- Kết nối thiết bị di động/PC: Sử dụng điện thoại thông minh, máy tính bảng hoặc laptop để kết nối vào mạng Wifi do SAM phát ra (tên mạng và mật khẩu thường ghi trên module hoặc tài liệu đi kèm).
- Truy cập giao diện Web: Mở trình duyệt web trên thiết bị đã kết nối Wifi và truy cập vào địa chỉ IP của SAM (thường là
192.168.1.1 hoặc theo tài liệu).
- Đăng nhập và sử dụng: Đăng nhập vào giao diện web (có thể cần mật khẩu mặc định) để truy cập các chức năng cài đặt, giám sát, chẩn đoán tương tự như Startdrive nhưng thông qua giao diện web trực quan.
4. Hướng Dẫn Cách Lập Trình Cơ Bản Cho Biến Tần 6SL3220-3YE60-0CF0
1. Khởi chạy Trình hướng dẫn Cài đặt (Commissioning Wizard):
- Sau khi đã kết nối Online với biến tần trong TIA Portal/Startdrive hoặc STARTER, tìm và nhấp vào tùy chọn “Commissioning” hoặc “Configuration”.
- Thông thường, phần mềm sẽ đề xuất chạy “Commissioning wizard” (Trình hướng dẫn cài đặt). Hãy chấp nhận để bắt đầu quá trình cài đặt từng bước. Trình hướng dẫn này sẽ đơn giản hóa đáng kể việc cấu hình.
2. Cấu hình Cơ bản (Control/Application Type):
- Bước đầu tiên thường là chọn loại điều khiển hoặc ứng dụng. Đối với G120X, bạn thường chọn các ứng dụng liên quan đến bơm, quạt hoặc băng tải.
- Chọn chế độ điều khiển (ví dụ: điều khiển tốc độ – Speed control).
- Xác định nguồn nhận lệnh chạy/dừng và nguồn đặt tốc độ (ví dụ: từ Terminal – ngõ vào số DI, từ Fieldbus – mạng truyền thông như PROFINET, hoặc từ Bảng điều khiển – OP/PC). Thông số liên quan thường là p1300 (Control mode).
3. Nhập Thông số Động cơ (Motor Data):
Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác và hiệu quả. Trình hướng dẫn sẽ yêu cầu bạn nhập các thông tin từ nhãn (nameplate) của động cơ được kết nối:
- Điện áp định mức (Rated voltage – p0304)
- Dòng điện định mức (Rated current – p0305)
- Công suất định mức (Rated power – p0307)
- Tần số định mức (Rated frequency – p0310)
- Tốc độ định mức (Rated speed – p0311)
- Kiểu đấu nối động cơ (Sao/Tam giác)
- Loại động cơ (ví dụ: động cơ không đồng bộ – Induction motor)
Nhập chính xác các thông số này là yếu tố then chốt để đảm bảo hiệu suất và bảo vệ động cơ.
4. Nhận dạng Động cơ (Motor Identification – Motor ID):
Sau khi nhập thông số, trình hướng dẫn thường đề xuất thực hiện quá trình Motor ID (Tự động nhận dạng thông số động cơ). Quá trình này cho phép biến tần đo lường các đặc tính điện thực tế của động cơ (như điện trở stator, điện cảm…).
Có hai chế độ chính:
- Static Identification: Thực hiện khi động cơ đứng yên (không quay trục). An toàn hơn và thường đủ cho nhiều ứng dụng.
- Rotating Identification: Động cơ sẽ quay trong quá trình này để đo thêm các thông số động. Cho kết quả chính xác hơn nhưng cần đảm bảo không có tải cơ khí và không gian an toàn cho trục quay.
Chọn chế độ phù hợp và kích hoạt Motor ID (ví dụ: đặt p1900 = 1 hoặc 2). Quá trình này thường mất vài phút. Luôn tuân thủ các cảnh báo an toàn của phần mềm khi thực hiện Motor ID.
5. Cài đặt các Thông số Vận hành Cơ bản:
Trình hướng dẫn sẽ tiếp tục đưa bạn đến các cài đặt quan trọng khác:
- Giới hạn (Limits): Đặt giới hạn dòng điện tối đa (p0640), giới hạn tốc độ tối thiểu/tối đa (p1080/p1082).
- Thời gian Tăng/Giảm tốc (Ramp Times): Cấu hình thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa (Ramp-up time – p1120) và thời gian giảm tốc từ tốc độ tối đa về 0 (Ramp-down time – p1121). Điều này giúp khởi động và dừng mềm, bảo vệ hệ thống cơ khí.
- Cấu hình Ngõ vào/ra (I/O Configuration): Nếu bạn sử dụng các ngõ vào số (DI) để chạy/dừng, đảo chiều, hoặc ngõ vào tương tự (AI) để đặt tốc độ, bạn cần cấu hình chức năng cho từng ngõ vào/ra này thông qua các thông số tương ứng (ví dụ: p0701-p070x cho chức năng DI, p0756-p076x cho cấu hình AI).
6. Lưu và Hoàn tất:
- Sau khi hoàn thành các bước trong trình hướng dẫn, hãy đảm bảo lưu lại cấu hình vào bộ nhớ non-volatile (ROM) của biến tần để các cài đặt không bị mất khi mất điện. Thường có nút “Save parameters” hoặc “Copy RAM to ROM” (p0971 = 1).
- Thoát khỏi chế độ commissioning.
7. Kiểm tra Vận hành:
- Thực hiện chạy thử nghiệm biến tần ở tốc độ thấp và không tải (nếu có thể) để kiểm tra chiều quay, phản ứng với lệnh chạy/dừng và đặt tốc độ.
- Theo dõi các thông số vận hành (dòng điện, tốc độ, nhiệt độ) để đảm bảo mọi thứ hoạt động bình thường.
5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3220-3YE60-0CF0
| Mã Lỗi (Ví dụ) |
Tên Lỗi (Tiếng Anh/Việt) |
Nguyên nhân có thể xảy ra |
Hướng dẫn khắc phục cơ bản (Bởi Kỹ sư/Kỹ thuật viên) |
| F07800 |
Power unit: Infeed or power unit faulty (Lỗi khối công suất/nguồn cấp) |
– Mất pha nguồn đầu vào.
– Điện áp nguồn quá thấp hoặc quá cao so với ngưỡng cài đặt.
– Lỗi phần cứng bên trong Power Module.
– Kết nối giữa Control Unit và Power Module bị lỗi. |
1. Kiểm tra nguồn điện 3 pha cấp cho biến tần: Đảm bảo đủ pha, điện áp nằm trong dải cho phép (P0210), cầu chì/CB không bị nhảy.
2. Kiểm tra cáp kết nối giữa Control Unit và Power Module.
3. Thử cấp lại nguồn cho biến tần.
4. Nếu lỗi vẫn còn, có thể lỗi phần cứng Power Module -> Liên hệ hỗ trợ kỹ thuật từ thanhthienphu.vn. |
| F07801 |
Motor overcurrent (Quá dòng động cơ) |
– Thời gian tăng tốc (P1120) quá ngắn so với quán tính tải.
– Tải cơ khí quá nặng, bị kẹt hoặc thay đổi đột ngột.
– Thông số động cơ (P03xx) cài đặt sai.
– Motor ID (P1910) chưa thực hiện hoặc thực hiện sai.
– Ngắn mạch hoặc chạm đất cáp động cơ/cuộn dây động cơ.
– Lỗi phần cứng Power Module (IGBT hỏng). |
1. Kiểm tra tải cơ khí: Đảm bảo không bị kẹt, quá tải.
2. Tăng thời gian tăng tốc (P1120).
3. Kiểm tra lại thông số động cơ (P03xx) đã nhập.
4. Thực hiện lại Motor ID (P1910).
5. Kiểm tra cách điện cáp động cơ và cuộn dây động cơ (dùng megohmmeter).
6. Kiểm tra giới hạn dòng (P0640) có phù hợp không.
7. Nếu nghi ngờ lỗi phần cứng -> Liên hệ thanhthienphu.vn. |
| F07900 |
Motor blocked / Speed controller at limit (Động cơ bị kẹt / Bộ điều khiển tốc độ đạt giới hạn) |
– Động cơ bị khóa cứng trục hoặc tải quá lớn khiến không thể quay.
– Moment yêu cầu vượt quá khả năng của động cơ/biến tần.
– Thông số điều khiển tốc độ chưa tối ưu. |
1. Kiểm tra cơ khí: Loại bỏ nguyên nhân gây kẹt trục động cơ.
2. Kiểm tra xem tải có phù hợp với công suất động cơ/biến tần không.
3. Xem xét lại thông số điều khiển vòng tốc độ (nếu dùng Vector Control).
4. Đảm bảo Motor ID đã được thực hiện đúng. |
| F07901 |
Motor overspeed (Quá tốc độ động cơ) |
– Tải kéo động cơ quay nhanh hơn tốc độ đặt (ví dụ: tải có tính năng lượng thế năng).
– Thời gian giảm tốc (P1121) quá ngắn đối với tải có quán tính lớn mà không có điện trở hãm hoặc điện trở hãm không đủ công suất/bị lỗi.
– Cài đặt tốc độ tối đa (P1082) bị sai. |
1. Kiểm tra lại cài đặt tốc độ tối đa (P1082).
2. Tăng thời gian giảm tốc (P1121).
3. Kiểm tra điện trở hãm (nếu có): Đảm bảo kết nối đúng, giá trị điện trở và công suất phù hợp, không bị đứt/hỏng. Kích hoạt chức năng điều khiển hãm Vdc (P1240, P1280).
4. Xem xét sử dụng module tái tạo năng lượng nếu hiện tượng xảy ra thường xuyên. |
| F30001 |
Power unit: Overvoltage (Quá áp DC link) |
– Điện áp nguồn đầu vào quá cao.
– Thời gian giảm tốc quá ngắn với tải quán tính lớn (năng lượng tái sinh trả về nhiều).
– Điện trở hãm (nếu có) không hoạt động hoặc không đủ công suất. |
1. Kiểm tra điện áp nguồn đầu vào.
2. Tăng thời gian giảm tốc (P1121).
3. Kiểm tra/lắp đặt điện trở hãm phù hợp. Kích hoạt chức năng điều khiển hãm Vdc (P1240, P1280).
4. Xem xét việc giảm tốc theo đường cong S (P1130, P1131). |
| F30003 |
Power unit: Undervoltage (Thấp áp DC link) |
– Điện áp nguồn đầu vào quá thấp hoặc bị sụt áp đột ngột.
– Mất pha nguồn đầu vào.
– Lỗi bộ phận nạp tụ DC Link (pre-charging circuit). |
1. Kiểm tra nguồn điện cấp: Đảm bảo điện áp ổn định và đủ pha.
2. Kiểm tra các kết nối nguồn.
3. Nếu nguồn ổn định mà lỗi vẫn xảy ra khi khởi động, có thể lỗi mạch nạp -> Liên hệ thanhthienphu.vn. |
| F30004 |
Power unit: Overtemperature (Quá nhiệt khối công suất) |
– Nhiệt độ môi trường xung quanh biến tần quá cao (>40°C hoặc > giới hạn cho phép khi giảm công suất).
– Quạt làm mát của biến tần bị hỏng, kẹt hoặc bị bẩn.
– Luồng khí làm mát bị cản trở (lắp đặt trong tủ quá chật, không thông gió).
– Biến tần hoạt động quá tải liên tục. |
1. Kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt cho tủ điện.
2. Vệ sinh bộ tản nhiệt và kiểm tra hoạt động của quạt làm mát. Thay thế nếu quạt hỏng.
3. Giảm tải hoặc xem xét sử dụng biến tần công suất lớn hơn nếu hoạt động quá tải thường xuyên.
4. Kiểm tra thông số P0290 (Reaction to PU overtemperature). |
| F30005 |
I2T Motor Overtemperature (Quá nhiệt động cơ theo mô hình I2t) |
– Động cơ hoạt động quá tải trong thời gian dài.
– Thông số bảo vệ nhiệt động cơ (P0611, P0614) cài đặt quá nhạy hoặc không đúng.
– Động cơ không được làm mát đủ (môi trường nóng, quạt động cơ hỏng/bẩn). |
1. Kiểm tra tải động cơ.
2. Kiểm tra lại cài đặt thông số bảo vệ nhiệt động cơ.
3. Kiểm tra hệ thống làm mát của động cơ.
4. Để động cơ nguội trước khi khởi động lại. |
| F30011 |
Motor PTC/KTY Overtemperature (Quá nhiệt động cơ qua cảm biến PTC/KTY) |
– Động cơ thực sự bị quá nhiệt (nếu có kết nối cảm biến PTC/KTY).
– Dây tín hiệu cảm biến bị đứt hoặc chạm chập.
– Cấu hình loại cảm biến trong biến tần (P0601) không đúng. |
1. Kiểm tra nhiệt độ thực tế của động cơ.
2. Kiểm tra dây tín hiệu và kết nối cảm biến nhiệt.
3. Kiểm tra lại cấu hình loại cảm biến trong P0601. |
6. Liên Hệ Thanhthienphu.vn Ngay Hôm Nay Để Được Tư Vấn
Bạn là kỹ sư điện đang tìm kiếm giải pháp tối ưu cho dự án mới? Bạn là quản lý kỹ thuật muốn nâng cao hiệu suất và giảm chi phí vận hành cho nhà máy? Hay bạn là chủ doanh nghiệp đang trăn trở về việc hiện đại hóa dây chuyền, đảm bảo an toàn và tăng tính cạnh tranh? Biến tần SINAMICS G120X 400kW chính là câu trả lời mà bạn đang tìm kiếm.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SL3220-3YE60-0CF0 G120X 3AC 400kW chính hãng Siemens với mức giá cạnh tranh và chính sách bảo hành uy tín, mà còn mang đến cho bạn dịch vụ tư vấn kỹ thuật chuyên sâu, tận tâm. Chúng tôi hiểu rằng mỗi ứng dụng, mỗi hệ thống đều có những đặc thù riêng. Vì vậy, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng:
- Lắng nghe và phân tích nhu cầu cụ thể của bạn: Từ đặc tính tải, yêu cầu vận hành, điều kiện môi trường đến khả năng tích hợp hệ thống.
- Tư vấn lựa chọn cấu hình tối ưu: Giúp bạn chọn đúng Power Module, Control Unit, Operator Panel và các phụ kiện cần thiết khác để tối đa hóa hiệu quả và tiết kiệm chi phí.
- Hỗ trợ kỹ thuật trong quá trình lắp đặt và cài đặt: Cung cấp hướng dẫn chi tiết, giải đáp thắc mắc và hỗ trợ xử lý sự cố nhanh chóng.
- Cung cấp giải pháp toàn diện: Bao gồm cả động cơ, tủ điện, thiết bị đóng cắt và các giải pháp tự động hóa liên quan.
- Dịch vụ hậu mãi chu đáo: Bảo trì, bảo dưỡng định kỳ, cung cấp phụ tùng thay thế chính hãng.
Liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất cho Biến tần 6SL3220-3YE60-0CF0 G120X 3AC 400kW:
- Hotline: 08.12.77.88.99 (Hỗ trợ tư vấn 24/7)
- Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và dịch vụ)
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh (Đến trực tiếp để được tư vấn và xem sản phẩm)
Hãy để thanhthienphu.vn trở thành đối tác tin cậy, cùng bạn kiến tạo nên những hệ thống sản xuất hiệu quả, bền vững và đón đầu tương lai công nghiệp 4.0.
Thanh Thiên Phú là đại lý Siemens tại Việt Nam cung cấp các dòng sản phẩm PLC Siemens, HMI Siemens, biến tần Siemens, bộ nguồn Siemens, công tắc ổ cắm Siemens, thiết bị điện Siemens, thiết bị đo lường Siemens, động cơ Siemens chính hãng, luôn có các chương trình khuyến mãi cho các sản phẩm Siemens.
Giảm giá trực tiếp trên đơn hàng
Trần Hữu Hậu Đã mua tại thanhthienphu.vn
Giao hàng nhanh, đóng gói kỹ càng, dịch vụ tuyệt vời!
Lê Minh Trí Đã mua tại thanhthienphu.vn
Sản phẩm dùng tốt, nhưng hộp đựng có vẻ hơi đơn giản.
