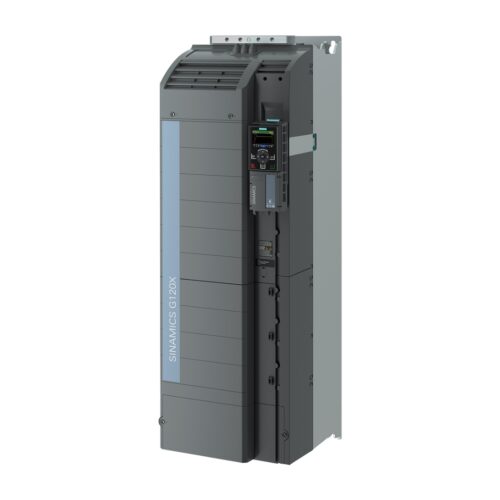

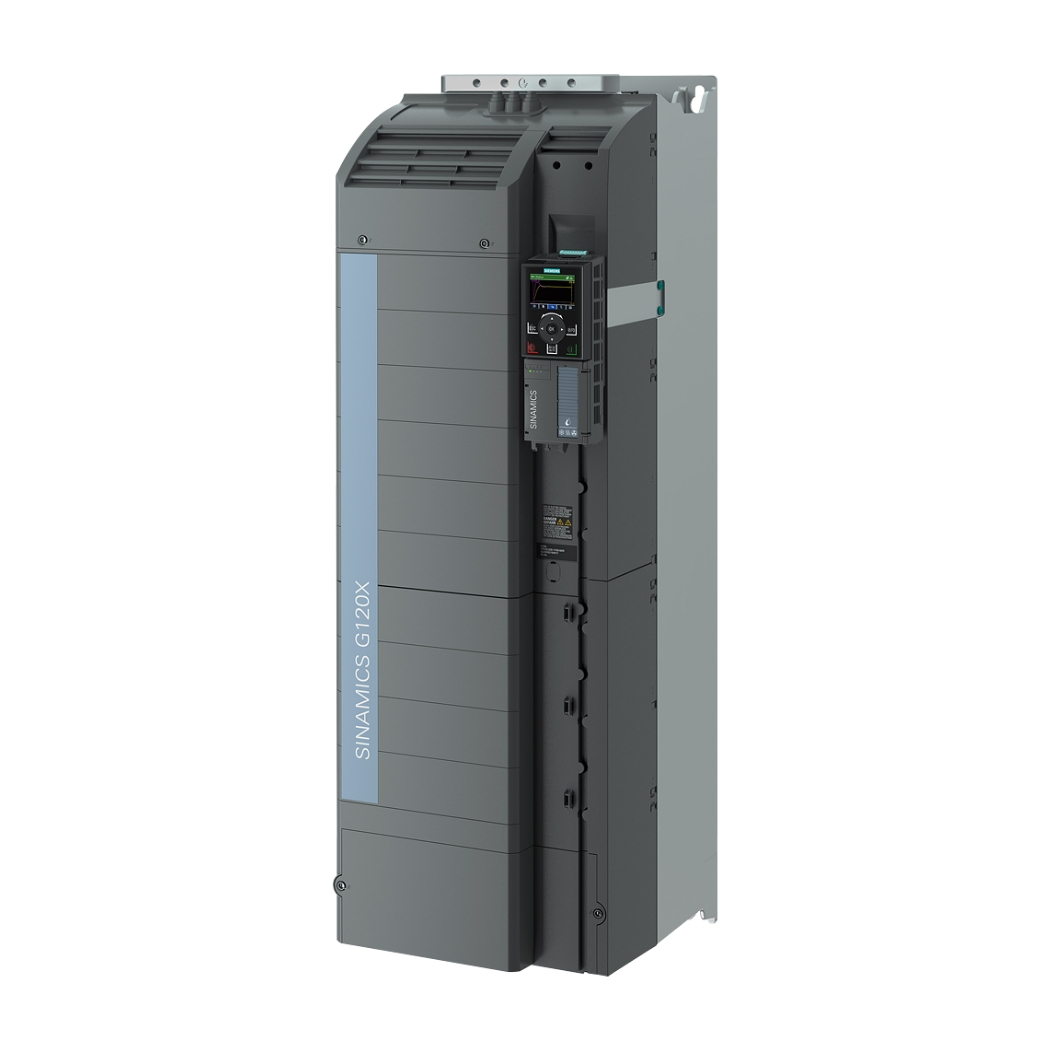

6SL3220-3YE50-0AF0 – Biến tần G120X 3AC 160kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE50-0AF0 G120X 3AC 160kW – Khám phá giải pháp biến tần Siemens SINAMICS mạnh mẽ, linh hoạt và tiết kiệm năng lượng vượt trội cho mọi ứng dụng công nghiệp đòi hỏi công suất lớn, được phân phối chính hãng bởi thanhthienphu.vn, mang đến hiệu suất đỉnh cao và sự ổn định bền vững cho hệ thống của bạn.

Hãy cùng chúng tôi mở ra một kỷ nguyên mới của hiệu quả vận hành, nơi công nghệ điều khiển động cơ tiên tiến đồng hành cùng sự phát triển vững mạnh của doanh nghiệp bạn, tối ưu hóa mọi quy trình sản xuất và giảm thiểu chi phí một cách thông minh với bộ điều khiển tần số 160kW và giải pháp tự động hóa công nghiệp toàn diện.

1. Khám phá cấu tạo ưu việt của 6SL3220-3YE50-0AF0

• Power Module (PM – Mô-đun Công suất): Đây là trái tim của biến tần, nơi diễn ra quá trình biến đổi năng lượng điện. Với mã hiệu PM240X-3 (cho dòng G120X), mô-đun này chứa mạch chỉnh lưu (biến đổi AC đầu vào thành DC) và mạch nghịch lưu IGBT (Insulated Gate Bipolar Transistor) công suất lớn (biến đổi DC thành AC với tần số và điện áp mong muốn để cấp cho động cơ). Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao, có khả năng chịu đựng dòng điện và điện áp lớn, đảm bảo hiệu suất chuyển đổi năng lượng cao và tổn thất nhiệt thấp. Hệ thống tản nhiệt hiệu quả với quạt làm mát công suất lớn, được điều khiển tốc độ thông minh, giúp duy trì nhiệt độ hoạt động tối ưu cho các linh kiện công suất, kéo dài tuổi thọ và nâng cao độ tin cậy, ngay cả khi vận hành liên tục ở tải nặng. Thiết kế chắc chắn, các kết nối công suất rõ ràng, dễ dàng đấu nối cáp động lực.
• Control Unit (CU – Mô-đun Điều khiển): Bộ não của biến tần, chịu trách nhiệm xử lý tín hiệu, thực thi các thuật toán điều khiển phức tạp (V/f, Vector), quản lý truyền thông, xử lý tín hiệu I/O và giám sát hoạt động của toàn bộ hệ thống. Mô-đun điều khiển của G120X được trang bị bộ vi xử lý mạnh mẽ, bộ nhớ dung lượng lớn, cho phép thực hiện các chức năng điều khiển tiên tiến, các thuật toán tối ưu hóa năng lượng riêng cho bơm/quạt, và các chức năng bảo vệ toàn diện (quá dòng, quá áp, thấp áp, quá nhiệt, mất pha,…). Việc tách rời Mô-đun Điều khiển và Mô-đun Công suất mang lại sự linh hoạt cao, dễ dàng thay thế hoặc nâng cấp khi cần thiết mà không ảnh hưởng đến phần còn lại. Các cổng kết nối I/O và truyền thông được bố trí khoa học, thuận tiện cho việc đi dây và kết nối với PLC, HMI, cảm biến.
• Operator Panel (OP – Bảng điều khiển vận hành – Tùy chọn): Giao diện trực quan giữa người dùng và biến tần. Siemens cung cấp các tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). IOP-2 đặc biệt hữu ích với màn hình đồ họa LCD lớn, hiển thị thông số rõ ràng bằng nhiều ngôn ngữ (bao gồm cả tiếng Việt thông qua cài đặt), các phím chức năng và menu điều hướng thông minh. IOP-2 cho phép người dùng dễ dàng cài đặt thông số (commissioning) thông qua các trình hướng dẫn (wizard), giám sát trạng thái hoạt động, chẩn đoán lỗi nhanh chóng mà không cần kết nối với máy tính. Thiết kế có thể gắn trực tiếp lên biến tần hoặc gắn trên mặt tủ điện, mang lại sự linh hoạt tối đa.
• Vỏ máy và Hệ thống làm mát: Vỏ biến tần được làm từ vật liệu cao cấp, chắc chắn, đáp ứng tiêu chuẩn bảo vệ IP20 hoặc IP55 (tùy chọn). Lớp phủ bảo vệ đặc biệt trên bo mạch (conformal coating) giúp chống lại sự xâm nhập của bụi bẩn, độ ẩm và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, tăng cường đáng kể độ bền và tuổi thọ. Hệ thống luồng khí làm mát được thiết kế tối ưu, đảm bảo giải nhiệt hiệu quả cho các linh kiện phát nhiệt cao, đồng thời hạn chế bụi bẩn tích tụ trên các bo mạch điện tử nhạy cảm.

2. Những tính năng chính của biến tần 6SL3220-3YE50-0AF0

• Chế độ ECO mode: Tự động tối ưu hóa từ thông trong động cơ khi hoạt động ở chế độ tải non, giúp giảm tổn thất năng lượng đáng kể, đặc biệt hiệu quả cho các ứng dụng bơm, quạt chạy liên tục nhưng tải thay đổi.
• Điều khiển Vector không cảm biến (SLVC): Cung cấp khả năng điều khiển moment và tốc độ chính xác hơn so với V/f truyền thống, giúp động cơ hoạt động hiệu quả hơn ở mọi dải tốc độ, giảm thiểu tổn hao năng lượng.
• Tính năng giám sát năng lượng: Tích hợp sẵn bộ đếm năng lượng tiêu thụ (kWh), giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm điện. Theo nghiên cứu của Siemens, việc sử dụng biến tần cho các ứng dụng bơm, quạt có thể tiết kiệm tới 60% điện năng tiêu thụ so với phương pháp điều khiển truyền thống (van tiết lưu, cửa gió).
• Thiết kế cho môi trường công nghiệp khắc nghiệt: Bo mạch được phủ lớp bảo vệ đặc biệt (conformal coating 3C3), tăng cường khả năng chống chịu bụi bẩn, độ ẩm, hóa chất ăn mòn. Dải nhiệt độ hoạt động rộng (-20°C đến +60°C) đảm bảo vận hành ổn định trong nhiều điều kiện môi trường khác nhau.
• Cấp bảo vệ linh hoạt: Tiêu chuẩn IP20, có thể nâng cấp lên IP55/UL Type 12 cho các ứng dụng yêu cầu khả năng chống bụi và nước cao hơn.
• Tuổi thọ linh kiện cao: Sử dụng các linh kiện chất lượng cao, được kiểm tra nghiêm ngặt, đảm bảo tuổi thọ hoạt động lâu dài, giảm thiểu chi phí thay thế và thời gian dừng máy.
• Phần mềm Startdrive (TIA Portal): Cung cấp công cụ mạnh mẽ để commissioning, cấu hình, chẩn đoán và sao lưu thông số một cách nhanh chóng và hiệu quả trên máy tính.
• Cấu trúc module: Cho phép thay thế nhanh chóng các thành phần (Module công suất, Module điều khiển) khi cần bảo trì hoặc sửa chữa, giảm thiểu thời gian gián đoạn sản xuất.
• Đa dạng giao thức truyền thông: Tích hợp sẵn nhiều chuẩn giao tiếp phổ biến (PROFINET, Ethernet/IP, Modbus TCP/RTU, USS, BACnet MS/TP), dễ dàng kết nối với hầu hết các hệ thống PLC, SCADA và BMS hiện có trên thị trường mà không cần thêm module chuyển đổi đắt tiền. Điều này giúp giảm chi phí đầu tư và đơn giản hóa kiến trúc hệ thống.
• Chuyên dụng cho bơm, quạt, HVAC: Tích hợp sẵn các chức năng chuyên biệt như: chế độ ngủ (hibernation mode) để tiết kiệm năng lượng khi không có nhu cầu, chức năng chống tắc nghẽn bơm (deragging), chức năng bảo vệ bơm chạy khô, điều khiển đa bơm (multi-pump control), bộ điều khiển PID tích hợp,… giúp tối ưu hóa hiệu suất và bảo vệ thiết bị tốt hơn.
• Chức năng Safe Torque Off (STO): Tích hợp sẵn chức năng ngắt moment an toàn theo tiêu chuẩn SIL 3 (IEC 61508) và PL e (ISO 13849-1), giúp ngăn chặn động cơ khởi động không mong muốn, đảm bảo an toàn cho người vận hành và thiết bị mà không cần contactor an toàn bên ngoài, tiết kiệm chi phí và không gian tủ điện.

3. Hướng dẫn kết nối biến tần 6SL3220-3YE50-0AF0 với phần mềm

A. Chuẩn bị cần thiết:

1. Máy tính: Đã cài đặt phần mềm Siemens SINAMICS Startdrive (trong TIA Portal) hoặc STARTER. Đảm bảo phiên bản phần mềm tương thích với firmware của biến tần. (Bạn có thể tải về từ trang web hỗ trợ của Siemens Industry).

2. Biến tần 6SL3220-3YE50-0AF0 G120X 160kW: Đã được cấp nguồn điều khiển (Control Unit power supply).

3. Cáp kết nối:

• Qua cổng USB: Cần một cáp USB Type A sang Mini-USB Type B (thường đi kèm với Control Unit hoặc có thể mua riêng). Cổng Mini-USB nằm trên Control Unit của biến tần.
• Qua cổng Ethernet (nếu sử dụng Control Unit có cổng Ethernet hoặc mô-đun PROFINET/EtherNet/IP): Cần một cáp mạng Ethernet tiêu chuẩn (RJ45).

B. Các bước kết nối sử dụng cổng USB (Phổ biến nhất cho cài đặt ban đầu):

Bước 1: Cài đặt Driver USB:

• Khi kết nối biến tần với máy tính lần đầu tiên qua cáp USB, máy tính có thể yêu cầu cài đặt driver. Driver này thường được tích hợp sẵn trong bộ cài đặt Startdrive/STARTER. Nếu không, bạn có thể tìm thấy driver trên trang web hỗ trợ của Siemens.
• Đảm bảo driver được cài đặt thành công và biến tần được nhận diện trong Device Manager của Windows (thường dưới mục Ports (COM & LPT) hoặc Universal Serial Bus controllers).

Bước 2: Khởi động phần mềm Startdrive/STARTER:

Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có. Thêm một thiết bị biến tần mới (Add new device -> Drives -> SINAMICS G120X). Hoặc mở phần mềm STARTER.

Bước 3: Thiết lập kết nối Online:

• Trong phần mềm, tìm đến chức năng kết nối trực tuyến (Go online / Connect).
• Phần mềm sẽ quét tìm các thiết bị biến tần có thể truy cập. Chọn phương thức kết nối là USB.
• Chọn đúng biến tần G120X đã được nhận diện qua cổng USB từ danh sách.
• Nhấn nút Connect hoặc tương đương.

Bước 4: Tải cấu hình (Upload) hoặc Đồng bộ hóa:

• Sau khi kết nối thành công, phần mềm sẽ so sánh cấu hình trong dự án (offline) với cấu hình thực tế trên biến tần (online).
• Bạn có thể chọn tải cấu hình từ biến tần lên máy tính (Upload from device) để làm việc với cấu hình hiện tại, hoặc tải cấu hình từ dự án xuống biến tần (Download to device) nếu bạn đã chuẩn bị sẵn file cấu hình.
• Quá trình đồng bộ hóa sẽ đảm bảo cấu hình offline và online khớp nhau.

Bước 5: Thực hiện Cấu hình, Giám sát và Chẩn đoán:

• Sau khi kết nối và đồng bộ, bạn có thể truy cập vào cây thông số (parameter tree) để xem và chỉnh sửa các thông số.
• Sử dụng các trình hướng dẫn (wizards) để cài đặt nhanh động cơ, ứng dụng.
• Mở cửa sổ giám sát (Watch table) để xem giá trị các thông số theo thời gian thực (tốc độ, dòng điện, điện áp DC link…).
• Sử dụng chức năng Trace để ghi lại và phân tích đồ thị hoạt động.
• Xem lịch sử lỗi và cảnh báo (Alarms/Warnings) để chẩn đoán sự cố.

C. Kết nối qua cổng Ethernet (Sử dụng cho tích hợp hệ thống và giám sát liên tục):

• Bước 1: Đảm bảo biến tần và máy tính được kết nối vào cùng một mạng Ethernet.
• Bước 2: Cấu hình địa chỉ IP cho biến tần (có thể thực hiện qua BOP/IOP hoặc qua kết nối USB ban đầu) và cho card mạng máy tính sao cho chúng cùng lớp mạng (subnet).
• Bước 3: Trong phần mềm Startdrive/STARTER, chọn phương thức kết nối là Ethernet.
• Bước 4: Nhập địa chỉ IP của biến tần hoặc sử dụng chức năng quét mạng (Accessible devices) để tìm biến tần.
• Bước 5: Thực hiện kết nối và các thao tác tương tự như kết nối qua USB.

4. Bí quyết lập trình hiệu quả cho biến tần 6SL3220-3YE50-0AF0

A. Phương pháp lập trình:

1. Sử dụng Bảng điều khiển IOP-2 (Intelligent Operator Panel): Phù hợp cho việc cài đặt nhanh, thay đổi thông số cơ bản tại chỗ mà không cần máy tính. Giao diện đồ họa và trình hướng dẫn (Wizard) giúp đơn giản hóa quá trình.
2. Sử dụng Phần mềm SINAMICS Startdrive/STARTER: Phương pháp mạnh mẽ và toàn diện nhất, cung cấp giao diện trực quan trên PC, cho phép truy cập toàn bộ thông số, sao lưu/phục hồi, chẩn đoán, giám sát đồ thị. Rất khuyến khích sử dụng cho lần cài đặt đầu tiên và các cấu hình phức tạp.
3. Sử dụng Smart Access Module (Tùy chọn): Kết nối không dây qua Wifi với điện thoại/máy tính bảng, tiện lợi cho việc cài đặt và giám sát từ xa trong phạm vi gần.

B. Quy trình lập trình cơ bản (Sử dụng Wizard trên IOP-2 hoặc Startdrive):

Bước 1: Khởi chạy Trình hướng dẫn cài đặt (Commissioning Wizard):

• Trên IOP-2: Truy cập menu Wizards -> Basic commissioning.
• Trên Startdrive: Click chuột phải vào biến tần trong project tree -> Commissioning -> Commissioning wizard.

Bước 2: Cài đặt ban đầu (Initial Setup):

• Chọn ngôn ngữ (nếu dùng IOP-2).
• Xác nhận cấu hình phần cứng (Power Module, Control Unit).
• Reset về cài đặt gốc (Factory Reset) nếu cần (Lưu ý: thao tác này sẽ xóa hết cài đặt hiện có). Thông số liên quan: p0010 = 30, p0970 = 1.

Bước 3: Cấu hình Động cơ (Motor Configuration): Đây là bước cực kỳ quan trọng.

Chọn cách nhập thông số động cơ:

• Enter motor data: Nhập thủ công thông số từ nhãn động cơ (khuyến nghị).
• Select from motor list: Chọn từ danh sách động cơ Siemens (nếu sử dụng động cơ Siemens).

Nhập thông số từ nhãn động cơ:

• p0304: Điện áp định mức động cơ (V).
• p0305: Dòng điện định mức động cơ (A).
• p0307: Công suất định mức động cơ (kW hoặc HP – chọn đơn vị ở p0100).
• p0310: Tần số định mức động cơ (Hz).
• p0311: Tốc độ định mức động cơ (RPM).
• p0335: Chế độ làm mát động cơ.
• Các thông số khác như Cos phi (p0308), loại động cơ (không đồng bộ, đồng bộ – p0300), số cực (p0314) cũng cần nhập chính xác nếu có.

Thực hiện nhận dạng động cơ (Motor Identification – Motor ID):

• Chọn chế độ Motor ID phù hợp (ví dụ: p1900 = 2 – Complete identification at standstill – Nhận dạng hoàn chỉnh khi đứng yên).
• Kích hoạt Motor ID (thường tự động trong wizard hoặc đặt p1910 = 1). Biến tần sẽ tự động đo các thông số điện trở, điện cảm của động cơ để tối ưu hóa thuật toán điều khiển. Đảm bảo động cơ có thể quay tự do một chút hoặc được khóa trục tùy theo chế độ Motor ID đã chọn.
• Lưu ý: Motor ID là bước then chốt để đạt hiệu suất điều khiển cao nhất, đặc biệt với chế độ Vector.

Bước 4: Cấu hình Ứng dụng (Application Configuration):

Chọn loại ứng dụng chính (ví dụ: Pumps/Fans). Wizard sẽ tự động tối ưu một số thông số liên quan.

Cài đặt các thông số cơ bản:

• p1080: Tốc độ tối thiểu (Hz).
• p1082: Tốc độ tối đa (Hz).
• p1120: Thời gian tăng tốc (Ramp-up time) (s).
• p1121: Thời gian giảm tốc (Ramp-down time) (s).
• p1135: Thời gian dừng OFF3 (Emergency stop ramp-down time) (s) (nếu sử dụng).

Bước 5: Cấu hình Ngõ vào/ra (I/O Configuration):

Xác định nguồn tín hiệu điều khiển chính (Setpoint source) và lệnh Chạy/Dừng (ON/OFF command source). Ví dụ:

• Điều khiển qua Terminal (DI/AI): p0700 (Command source) = 2 (Terminal), p1000 (Setpoint source) = 2 (Analog Input 1).
• Điều khiển qua truyền thông (Fieldbus): p0700 = 6 (Fieldbus), p1000 = 6 (Fieldbus).
• Điều khiển qua Bảng điều khiển (BOP/IOP): p0700 = 1 (BOP/IOP), p1000 = 1 (BOP/IOP setpoint).

Cấu hình chức năng cho các ngõ vào/ra số và tương tự khác nếu cần (ví dụ: DI cho lỗi ngoài, AO xuất tốc độ thực tế).

Bước 6: Tối ưu hóa (Optimization – Tùy chọn):

Wizard có thể đề xuất tối ưu hóa bộ điều khiển tốc độ (p1460, p1462) hoặc thực hiện Auto-tuning nếu cần thiết cho ứng dụng đòi hỏi đáp ứng nhanh.

Bước 7: Lưu thông số (Save Parameters):

• Sau khi hoàn tất Wizard, đảm bảo lưu thông số vào bộ nhớ non-volatile của biến tần.
• Trên IOP-2: Thường có tùy chọn Save cuối Wizard.
• Trên Startdrive: Chọn “Copy RAM to ROM” hoặc biểu tượng đĩa mềm.
• Hoặc đặt p0971 = 1.

C. Một số thông số quan trọng khác cần lưu ý:

• p0100: Lựa chọn tiêu chuẩn Châu Âu (kW, 50Hz) hay Bắc Mỹ (HP, 60Hz).
• p0640: Hệ số quá tải động cơ (%).
• p1300: Chế độ điều khiển (0: V/f, 20: SLVC Sensorless Vector Control). Nên dùng SLVC cho hiệu suất tốt hơn.
• Các thông số trong nhóm p21xx: Các chức năng dành riêng cho bơm/quạt (Hibernation, Multi-pump…).
• Các thông số trong nhóm p20xx: Cài đặt truyền thông Modbus RTU, PROFINET…
• Các thông số trong nhóm r00xx: Nhóm thông số chỉ đọc (Read-only), dùng để giám sát giá trị thực tế (tốc độ, dòng điện, điện áp, trạng thái lỗi…).

D. Bí quyết lập trình hiệu quả:

• Luôn bắt đầu bằng việc nhập chính xác thông số động cơ.
• Thực hiện Motor ID để tối ưu hóa điều khiển.
• Sử dụng Wizard cho lần cài đặt đầu tiên.
• Hiểu rõ nguồn điều khiển (Command source) và nguồn đặt tốc độ (Setpoint source).
• Tham khảo tài liệu kỹ thuật (Manual) của G120X để hiểu rõ ý nghĩa từng thông số. Tài liệu có sẵn trên website Siemens và thanhthienphu.vn có thể hỗ trợ cung cấp.
• Sao lưu cấu hình thường xuyên bằng phần mềm Startdrive/STARTER.
• Thử nghiệm cẩn thận sau khi thay đổi thông số quan trọng.

5. Giải pháp khắc phục nhanh một số lỗi thường gặp trên bộ truyền động 6SL3220-3YE50-0AF0
