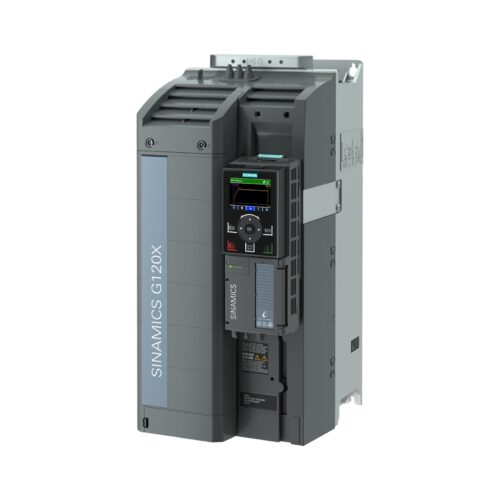

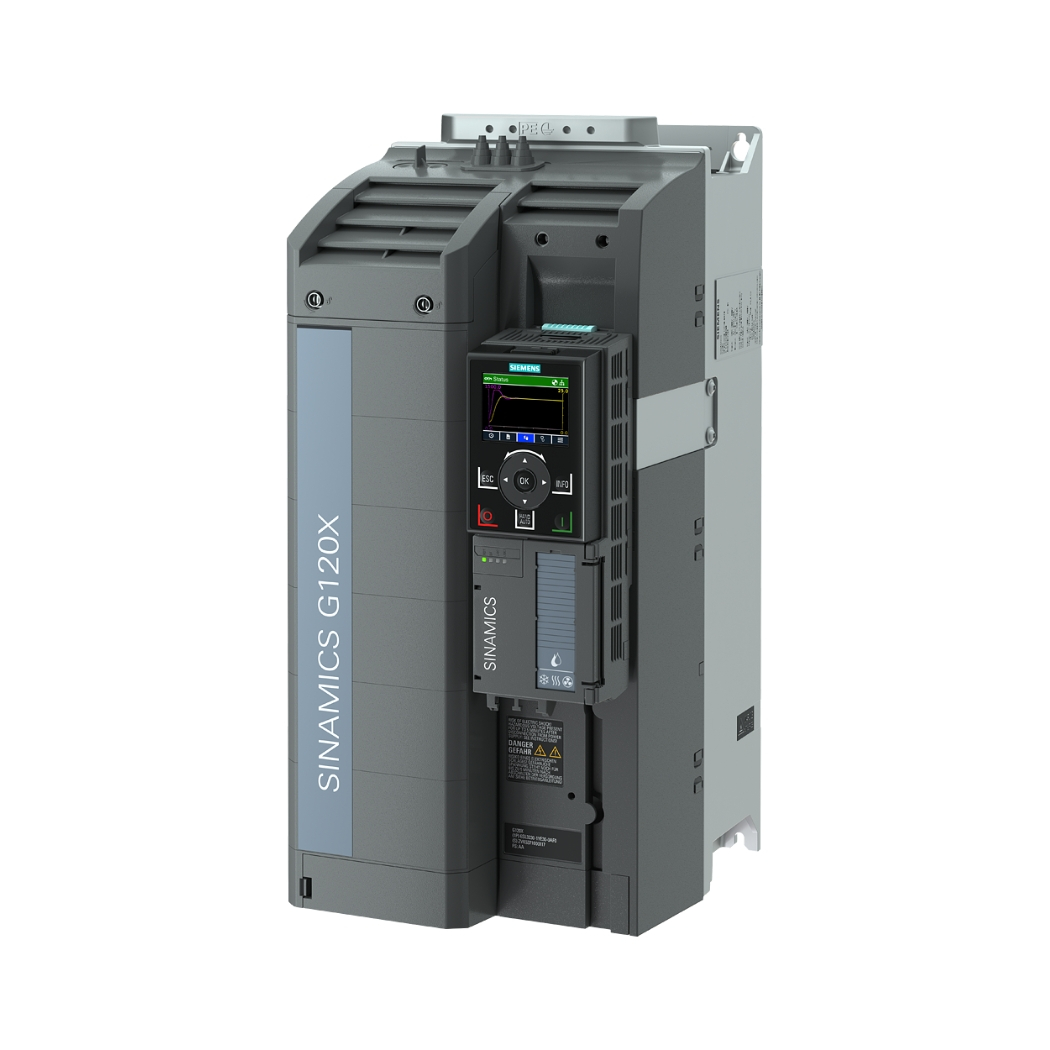

6SL3220-3YE36-0AF0 – Biến tần G120X 3AC 37kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE36-0AF0 Siemens G120X 3AC 37kW không chỉ là một bộ biến đổi tần số thông thường; đó là trái tim mạnh mẽ, linh hoạt và đáng tin cậy được thiết kế chuyên biệt cho các ứng dụng bơm, quạt và hệ thống HVAC, mang đến hiệu suất tối ưu và khả năng tiết kiệm năng lượng vượt trội mà mọi kỹ sư điện, quản lý kỹ thuật hay chủ doanh nghiệp đều khao khát.

Tại thanhthienphu.vn, chúng tôi tự hào mang đến giải pháp công nghệ tiên tiến này, giúp bạn giải quyết triệt để những thách thức về hiệu suất, chi phí vận hành và an toàn trong môi trường công nghiệp ngày càng đòi hỏi khắt khe, đồng thời nâng tầm hệ thống của bạn với bộ điều khiển tần số Siemens và drive Siemens G120X 37kW.

1. Cấu tạo sản phẩm 6SL3220-3YE36-0AF0

• Mô-đun Công suất (Power Module – PM): Đây là trái tim cung cấp năng lượng cho động cơ. Với mã hiệu liên quan đến 6SL3220-3YE36-0AF0, mô-đun này chịu trách nhiệm biến đổi điện áp và tần số từ nguồn lưới thành nguồn điện phù hợp để điều khiển tốc độ động cơ 3 pha công suất 37kW. Nó được thiết kế với các bộ phận công suất chất lượng cao, hệ thống tản nhiệt hiệu quả (thường là quạt làm mát cưỡng bức) để đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt. Thiết kế vật lý chắc chắn, đạt cấp bảo vệ IP20, giúp bảo vệ các linh kiện bên trong khỏi bụi và vật rắn có kích thước lớn hơn 12.5mm. Bộ lọc EMC loại A (C2) được tích hợp sẵn giúp giảm nhiễu điện từ, đảm bảo tương thích điện từ trong môi trường công nghiệp và dân dụng liền kề.
• Mô-đun Điều khiển (Control Unit – CU): Đây là bộ não của biến tần, cụ thể là loại CU230P-2, được tối ưu hóa cho các ứng dụng bơm, quạt và máy nén. Nó chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển vector hoặc V/f (điện áp/tần số), xử lý tín hiệu từ các ngõ vào (số, tương tự), điều khiển các ngõ ra, và quản lý giao tiếp truyền thông. CU230P-2 nổi bật với việc tích hợp sẵn nhiều giao thức truyền thông phổ biến như PROFINET, EtherNet/IP, USS, Modbus RTU, BACnet MS/TP, giúp dễ dàng kết nối biến tần vào các hệ thống điều khiển tự động hóa (PLC, SCADA) khác nhau mà không cần thêm module tùy chọn. Các cổng kết nối I/O đa dạng cho phép kết nối trực tiếp với cảm biến, công tắc, và các thiết bị điều khiển khác. Chức năng an toàn STO (Safe Torque Off) cũng được tích hợp ngay trên CU, nâng cao mức độ an toàn cho người vận hành và thiết bị.
• (Tùy chọn) Bảng điều khiển vận hành (Operator Panel – OP): Mặc dù không phải là một phần bắt buộc của mã 6SL3220-3YE36-0AF0, người dùng có thể tùy chọn lắp thêm Bảng điều khiển cơ bản (BOP-2) hoặc Bảng điều khiển thông minh (IOP-2) trực tiếp lên mặt CU hoặc lắp trên cửa tủ điện. Các bảng điều khiển này cung cấp giao diện người-máy (HMI) trực quan để cài đặt thông số, giám sát trạng thái hoạt động, và chẩn đoán lỗi một cách nhanh chóng tại chỗ.

2. Các tính năng chính của sản phẩm 6SL3220-3YE36-0AF0

• Tối ưu hóa cho Ngành Nước và HVAC: Được thiết kế chuyên biệt, G120X cung cấp các chức năng tối ưu cho bơm (ví dụ: chế độ đa bơm, bảo vệ chạy khô, làm sạch đường ống) và quạt (ví dụ: chế độ bỏ qua tần số cộng hưởng, điều khiển PID tích hợp cho áp suất/lưu lượng). Điều này giúp hệ thống hoạt động hiệu quả hơn, giảm mài mòn cơ khí và tiết kiệm năng lượng đáng kể so với các giải pháp điều khiển truyền thống hoặc biến tần đa năng không chuyên dụng.
• Tiết kiệm năng lượng vượt trội: Tích hợp các chế độ tiết kiệm năng lượng thông minh như Chế độ ECO (tối ưu hóa từ thông động cơ), Chế độ Ngủ (Hibernation Mode – tự động dừng khi nhu cầu thấp và khởi động lại khi cần), và điều khiển tốc độ chính xác theo nhu cầu thực tế. Các nghiên cứu của Siemens và các tổ chức độc lập cho thấy việc sử dụng biến tần cho bơm và quạt có thể tiết kiệm từ 20% đến 60% chi phí điện năng. Ví dụ, theo Bộ Năng lượng Hoa Kỳ (DOE), tối ưu hóa hệ thống bơm có thể giảm 20% hoặc hơn chi phí năng lượng.
• Độ bền bỉ và tin cậy cao: Thiết kế chắc chắn, bảng mạch được phủ lớp bảo vệ (coated PCBs) giúp chống chịu tốt hơn trong môi trường khắc nghiệt (ẩm, bụi bẩn, hóa chất nhẹ). Dải nhiệt độ hoạt động rộng (-20°C đến +60°C) và khả năng hoạt động ở độ cao lên đến 4000m (có giảm công suất) đảm bảo hoạt động ổn định trong nhiều điều kiện lắp đặt khác nhau. Cấp bảo vệ IP20 (có thể nâng cấp lên IP21/IP55 với bộ kit tùy chọn) tăng cường khả năng bảo vệ.
• Kết nối linh hoạt và sẵn sàng cho số hóa: Tích hợp sẵn nhiều giao thức truyền thông công nghiệp phổ biến (PROFINET, EtherNet/IP, Modbus RTU, USS, BACnet MS/TP) giúp dễ dàng tích hợp vào mọi hệ thống tự động hóa hiện có hoặc mới. Khả năng kết nối với SINAMICS CONNECT 300 mở ra cánh cửa kết nối lên nền tảng đám mây MindSphere của Siemens, phục vụ cho việc giám sát từ xa, phân tích dữ liệu và bảo trì dự đoán – một bước tiến quan trọng hướng tới Công nghiệp 4.0.
• An toàn tích hợp (Integrated Safety): Chức năng STO (Safe Torque Off) đạt chuẩn SIL 2 / PL d được tích hợp sẵn, giúp ngắt mô-men xoắn động cơ một cách an toàn mà không cần contactor đầu ra, giảm chi phí, tiết kiệm không gian tủ điện và đơn giản hóa thiết kế hệ thống an toàn.
• Dễ dàng lắp đặt và vận hành: Thiết kế module, kích thước nhỏ gọn, các cổng kết nối rõ ràng giúp việc lắp đặt trở nên nhanh chóng. Giao diện vận hành thân thiện thông qua Bảng điều khiển IOP-2 (tùy chọn) với màn hình đồ họa, menu đa ngôn ngữ (có thể có tiếng Việt tùy phiên bản firmware) và các trình hướng dẫn cài đặt (Wizards) giúp cấu hình và vận hành đơn giản ngay cả với người ít kinh nghiệm. Web server tích hợp cho phép cấu hình và chẩn đoán qua trình duyệt web.

3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE36-0AF0 với phần mềm

A. Yêu cầu chuẩn bị:

1. Máy tính cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp và đã cài đặt gói SINAMICS Startdrive tương ứng.
2. Biến tần Siemens G120X 6SL3220-3YE36-0AF0 đã được cấp nguồn điều khiển (thường là 24VDC riêng hoặc lấy từ nguồn nội bộ nếu có).
3. Cáp kết nối phù hợp: Cáp USB: Loại A sang Mini-B (nếu kết nối qua cổng USB trên Control Unit). Cáp Ethernet: Cáp mạng tiêu chuẩn Cat5e hoặc Cat6 (nếu kết nối qua cổng PROFINET/EtherNet/IP).

B. Các bước thực hiện kết nối:

Bước 1: Kết nối vật lý:

• Qua cổng USB: Cắm đầu Mini-B vào cổng USB trên mặt trước của Control Unit biến tần G120X. Cắm đầu USB-A vào cổng USB trên máy tính. Windows sẽ tự động nhận diện và cài đặt driver (có thể cần driver từ đĩa cài Siemens hoặc trang web hỗ trợ nếu chưa có).
• Qua cổng Ethernet (PROFINET/EtherNet/IP): Kết nối cáp Ethernet từ cổng mạng trên Control Unit của biến tần (thường là X150) đến cổng mạng của máy tính hoặc thông qua một switch mạng trung gian. Đảm bảo địa chỉ IP của máy tính cùng lớp mạng với địa chỉ IP mặc định của biến tần hoặc cấu hình IP phù hợp.

Bước 2: Mở phần mềm TIA Portal: Khởi chạy TIA Portal trên máy tính của bạn.

Bước 3: Tạo dự án mới hoặc mở dự án có sẵn:

• Nếu tạo dự án mới: Chọn Create new project, đặt tên và đường dẫn lưu trữ, sau đó nhấn Create.
• Nếu đã có dự án: Chọn Open existing project và duyệt đến file dự án.

Bước 4: Thêm biến tần vào dự án:

• Trong giao diện Project view, chọn Add new device.
• Trong cửa sổ Add new device, điều hướng đến Drives -> SINAMICS -> SINAMICS G120X PN (PN là viết tắt của PROFINET, áp dụng cho model này).
• Tìm đúng mã Control Unit (CU) và Power Module (PM) tương ứng với biến tần của bạn (Thông tin này có trên nhãn sản phẩm). Đối với 6SL3220-3YE36-0AF0, Power Module là PM240X-3 và Control Unit thường là CU230P-2 PN hoặc tương tự. Chọn đúng phiên bản firmware nếu biết, hoặc chọn phiên bản mới nhất. Nhấn OK.

Bước 5: Thiết lập kết nối Online:

• Trong cây dự án (Project tree), nhấp đúp vào biến tần vừa thêm (Drive_1 hoặc tên bạn đặt).
• Chọn mục Online & diagnostics.
• Trong phần Online access, chọn card mạng hoặc cổng USB mà bạn đang sử dụng để kết nối.
• Nhấn nút Update accessible devices. Phần mềm sẽ quét tìm các thiết bị Siemens đang kết nối.
• Biến tần G120X của bạn sẽ xuất hiện trong danh sách. Chọn biến tần và nhấn nút Go online (biểu tượng máy tính có mũi tên màu xanh).

Bước 6: Xác nhận kết nối thành công:

• Nếu kết nối thành công, các biểu tượng trạng thái trong TIA Portal sẽ chuyển sang màu xanh lá hoặc cam, cho biết đang ở chế độ Online. Bạn sẽ thấy thông tin trạng thái thực tế của biến tần được cập nhật.
• Lúc này, bạn đã có thể truy cập vào các mục Parameters để xem và chỉnh sửa thông số, Commissioning để thực hiện các bước cài đặt ban đầu, Diagnostics để xem lỗi và cảnh báo.

4. Cách lập trình sản phẩm 6SL3220-3YE36-0AF0

A. Các phương pháp cấu hình:

1. Sử dụng Bảng điều khiển IOP-2 (Intelligent Operator Panel – Tùy chọn): Giao diện đồ họa, menu rõ ràng, hỗ trợ đa ngôn ngữ và các trình hướng dẫn (Wizards) giúp cài đặt cơ bản nhanh chóng. Phù hợp cho việc cài đặt tại chỗ và giám sát nhanh.
2. Sử dụng phần mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER: Cung cấp giao diện đầy đủ nhất, cho phép truy cập toàn bộ thông số, cấu hình nâng cao, sao lưu/phục hồi thông số, phân tích dữ liệu và chẩn đoán lỗi chi tiết. Đây là phương pháp được khuyến nghị cho việc cấu hình chuyên sâu và quản lý dự án.
3. Sử dụng Web Server tích hợp: Cho phép cấu hình và giám sát cơ bản qua trình duyệt web, tiện lợi khi không muốn cài đặt phần mềm chuyên dụng.

B. Quy trình cấu hình cơ bản (Sử dụng Startdrive/STARTER làm ví dụ):

1. Kết nối với biến tần: Thực hiện theo các bước đã hướng dẫn ở mục 4.

2. Chạy trình hướng dẫn cài đặt (Commissioning Wizard):

Trong phần mềm, tìm đến mục “Commissioning” hoặc “Configuration”.

Khởi chạy trình hướng dẫn. Phần mềm sẽ dẫn bạn qua các bước cấu hình cần thiết:

• Chọn chế độ điều khiển: Thường là V/f (cho bơm/quạt đơn giản) hoặc Vector Control (cho yêu cầu điều khiển chính xác hơn). G120X tối ưu cho V/f trong nhiều ứng dụng mục tiêu.
• Nhập thông số động cơ: Các thông số này có trên nhãn (nameplate) của động cơ: Điện áp định mức, Dòng điện định mức, Tần số định mức, Tốc độ định mức, Công suất định mức, Hệ số công suất (cos φ). Việc nhập chính xác thông số động cơ là cực kỳ quan trọng để biến tần tính toán và điều khiển tối ưu.
• Thực hiện nhận dạng động cơ (Motor Identification – Motor ID): Sau khi nhập thông số, biến tần cần thực hiện một quá trình đo đạc tự động để xác định các đặc tính điện của động cơ khi kết nối thực tế. Chọn chế độ “Stationary” (đo khi đứng yên) hoặc “Rotating” (đo khi quay – cần đảm bảo an toàn). Quá trình này giúp tối ưu hóa thuật toán điều khiển.
• Cấu hình ứng dụng: Chọn ứng dụng chính (ví dụ: Pump, Fan). Biến tần sẽ tự động tối ưu một số thông số liên quan.
• Cấu hình ngõ vào/ra (I/O): Gán chức năng cho các ngõ vào số (DI – ví dụ: Start/Stop, Lỗi ngoài), ngõ vào tương tự (AI – ví dụ: Tín hiệu đặt tốc độ từ cảm biến áp suất 4-20mA), ngõ ra số (DO – ví dụ: Báo trạng thái chạy, báo lỗi), ngõ ra tương tự (AO – ví dụ: Tín hiệu tốc độ thực tế).
• Cài đặt giới hạn và bảo vệ: Đặt giới hạn tốc độ (Min/Max speed), thời gian tăng/giảm tốc (Ramp-up/Ramp-down time), các ngưỡng bảo vệ (quá dòng, quá áp, thấp áp, quá nhiệt…).

3. Tinh chỉnh thông số nâng cao (Nếu cần):

• Sau khi hoàn thành Wizard, bạn có thể truy cập danh sách thông số đầy đủ (Parameter list) để tinh chỉnh các cài đặt chi tiết hơn như: đường đặc tính V/f, các thông số của bộ điều khiển PID tích hợp, cài đặt truyền thông, chức năng tiết kiệm năng lượng, chức năng đặc thù cho bơm/quạt…
• Ví dụ: Để cài đặt điều khiển PID cho việc duy trì áp suất không đổi trong hệ thống bơm, bạn cần vào nhóm thông số PID, kích hoạt bộ điều khiển, chọn nguồn tín hiệu phản hồi (Feedback – ví dụ AI1 nối với cảm biến áp suất), đặt giá trị mong muốn (Setpoint), và tinh chỉnh các hệ số P, I, D.

4. Lưu thông số: Sau khi cấu hình xong, rất quan trọng phải lưu lại thông số vào bộ nhớ EEPROM của biến tần (Copy RAM to ROM) để cài đặt không bị mất khi ngắt nguồn. Nên sao lưu thông số ra file trên máy tính thông qua Startdrive/STARTER để dễ dàng phục hồi khi cần.

C. Ví dụ cấu hình đơn giản: Cài đặt biến tần chạy/dừng bằng công tắc nối vào DI0 và điều chỉnh tốc độ bằng biến trở nối vào AI0 (0-10V):

1. Chạy Wizard, nhập thông số động cơ, chọn chế độ V/f.
2. Trong cấu hình I/O: Gán chức năng “ON/OFF1” cho DI0. Gán chức năng “Setpoint” cho AI0, chọn kiểu tín hiệu là 0-10V.
3. Đặt thời gian tăng/giảm tốc mong muốn (ví dụ: 10 giây).
4. Lưu thông số.

5. Khắc phục một số lỗi thường gặp trên 6SL3220-3YE36-0AF0

F0001 – Overcurrent (Quá dòng):

• Nguyên nhân có thể: Thời gian tăng tốc quá ngắn, tải quá nặng hoặc bị kẹt, ngắn mạch đầu ra hoặc chạm đất cáp động cơ, thông số động cơ cài đặt sai, Motor ID chưa thực hiện hoặc sai, lỗi phần cứng biến tần.
• Xử lý ban đầu: Kiểm tra tải cơ khí, tăng thời gian tăng tốc (P1120), kiểm tra cáp động cơ và cách điện, kiểm tra lại thông số động cơ (P0304-P0311), thực hiện lại Motor ID (P1900), kiểm tra mô-đun công suất. Reset lỗi (nhấn nút Fn trên BOP/IOP hoặc qua phần mềm/DI).

F0002 – Overvoltage (Quá áp DC link):

• Nguyên nhân có thể: Điện áp nguồn quá cao, thời gian giảm tốc quá ngắn (động cơ hoạt động như máy phát trả năng lượng về biến tần), năng lượng tái sinh quá lớn không tiêu tán kịp.
• Xử lý ban đầu: Kiểm tra điện áp nguồn, tăng thời gian giảm tốc (P1121), kích hoạt bộ điều khiển Vdc (P1240/P1280), kiểm tra điện trở hãm (nếu có) và kết nối, xem xét lắp thêm điện trở hãm nếu cần. Reset lỗi.

F0003 – Undervoltage (Thấp áp DC link):

• Nguyên nhân có thể: Điện áp nguồn quá thấp, mất pha nguồn đầu vào, lỗi bộ chỉnh lưu đầu vào của biến tần.
• Xử lý ban đầu: Kiểm tra điện áp và chất lượng nguồn cấp, kiểm tra cầu chì/aptomat đầu vào, kiểm tra các kết nối nguồn. Reset lỗi.

F0004 – Infeed fault (Lỗi nguồn cấp – thường liên quan đến PM):

• Nguyên nhân có thể: Lỗi phần cứng trong mô-đun công suất (PM), quá nhiệt PM, lỗi quạt làm mát PM.
• Xử lý ban đầu: Kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt cho biến tần, kiểm tra quạt làm mát của PM có hoạt động không, kiểm tra thông số liên quan đến nhiệt độ (r0037). Reset lỗi. Nếu lỗi lặp lại, có thể cần kiểm tra/thay thế PM.

F7801 – Motor stalled (Động cơ bị kẹt/quá tải):

• Nguyên nhân có thể: Tải cơ khí quá lớn hoặc bị kẹt, thông số giới hạn dòng/mô-men cài đặt quá thấp, thông số động cơ sai.
• Xử lý ban đầu: Kiểm tra tải cơ khí, kiểm tra và điều chỉnh giới hạn dòng (P0640), kiểm tra lại thông số động cơ và kết quả Motor ID. Reset lỗi.

F7900 – Motor blocked / Speed controller output limited (Động cơ bị khóa / Bộ điều khiển tốc độ bị giới hạn):

• Nguyên nhân tương tự F7801: Thường xảy ra khi động cơ không thể đạt tốc độ mong muốn do tải quá nặng hoặc bị chặn.
• Xử lý ban đầu: Tương tự F7801.

6. Nâng tầm hệ thống của bạn ngay hôm nay cùng 6SL3220-3YE36-0AF0 và thanhthienphu.vn

Bạn đã thấy sức mạnh, sự linh hoạt và những lợi ích vượt trội mà biến tần 6SL3220-3YE36-0AF0 Siemens G120X 3AC 37kW mang lại. Đây không chỉ là một thiết bị, mà là một giải pháp toàn diện giúp bạn giải quyết những thách thức về hiệu suất, chi phí năng lượng, độ tin cậy và an toàn trong các ứng dụng bơm, quạt và HVAC.

Tại thanhthienphu.vn, chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp và sự đồng hành. Khi lựa chọn chúng tôi, bạn nhận được:

• Sản phẩm chính hãng Siemens 100%: Đảm bảo chất lượng và nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất cho khách hàng.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng tư vấn giải pháp phù hợp nhất với nhu cầu cụ thể của bạn.
• Hỗ trợ kỹ thuật nhanh chóng: Từ lắp đặt, cài đặt đến xử lý sự cố, chúng tôi luôn sát cánh cùng bạn.
• Dịch vụ hậu mãi chu đáo: Cam kết bảo hành chính hãng và hỗ trợ lâu dài.
• Hàng tồn kho sẵn có: Đáp ứng nhanh chóng nhu cầu của bạn (vui lòng liên hệ để kiểm tra tình trạng tồn kho thực tế).

Đừng chần chừ, hãy nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc ghé thăm chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Hãy để thanhthienphu.vn giúp bạn khai phá toàn bộ tiềm năng của 6SL3220-3YE36-0AF0 Siemens G120X 3AC 37kW và đưa hệ thống của bạn lên một tầm cao mới về hiệu quả và độ tin cậy.
