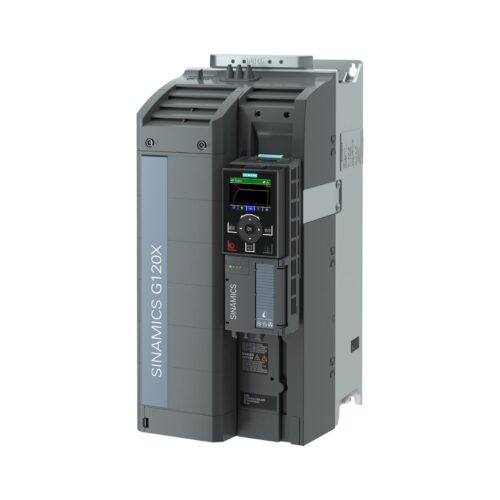

6SL3220-3YE32-0UF0 Siemens G120X 3AC 22kW: Giải pháp biến tần tiên tiến nâng tầm hiệu quả và độ tin cậy cho hệ thống công nghiệp của bạn, được phân phối chính hãng bởi thanhthienphu.vn.
Khám phá ngay bộ biến đổi tần số mạnh mẽ, được thiết kế chuyên biệt để đáp ứng những yêu cầu khắt khe nhất trong vận hành bơm, quạt và các ứng dụng truyền động cơ bản, mang lại sự tối ưu vượt trội về năng lượng và chi phí đầu tư, đồng thời đảm bảo sự vận hành ổn định, bền bỉ cho mọi dây chuyền sản xuất.
1. Cấu tạo sản phẩm 6SL3220-3YE32-0UF0
- Module Công suất (Power Module – PM): Đây là trái tim của biến tần, chịu trách nhiệm biến đổi nguồn điện AC thành DC và sau đó nghịch lưu thành AC với tần số và điện áp mong muốn để cấp cho động cơ. PM của G120X được thiết kế với các linh kiện công suất chất lượng cao, hệ thống tản nhiệt hiệu quả, đảm bảo khả năng chịu tải cao và hoạt động bền bỉ ngay cả trong điều kiện môi trường công nghiệp khắc nghiệt. Model 6SL3220-3YE32-0UF0 sử dụng PM phù hợp với công suất 22kW, tích hợp sẵn bộ lọc EMC loại A và chopper phanh, giúp giảm thiểu nhiễu điện từ và cho phép hãm động năng hiệu quả khi cần.
- Module Điều khiển (Control Unit – CU): Là bộ não của biến tần, CU chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp, quản lý các ngõ vào/ra (I/O), xử lý truyền thông và thực thi các chức năng logic. G120X thường đi kèm với các CU như CU230P-2 (chuyên dụng cho bơm/quạt) hoặc CU240E-2 (đa năng hơn). Các CU này hỗ trợ nhiều giao thức truyền thông phổ biến (PROFINET, Modbus RTU, BACnet MS/TP…), tích hợp sẵn các chức năng chuyên dụng cho bơm/quạt (điều khiển đa bơm, chế độ ngủ đông, bảo vệ chống chạy khô…) và chức năng an toàn STO. Sự tách biệt giữa CU và PM giúp dễ dàng thay thế, nâng cấp và bảo trì.
- Bảng điều khiển vận hành (Operator Panel – OP) BOP-2 (Basic Operator Panel): Màn hình hiển thị cơ bản, các nút bấm vật lý, phù hợp cho việc cài đặt và vận hành đơn giản. IOP-2 (Intelligent Operator Panel): Màn hình màu đồ họa, giao diện thân thiện, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt), có các trình hướng dẫn cài đặt (wizard) giúp đơn giản hóa quá trình commissioning, tích hợp cổng USB để sao lưu/phục hồi thông số và cập nhật firmware. Việc lựa chọn OP phù hợp giúp tăng cường trải nghiệm người dùng và hiệu quả công việc.
- Các thành phần khác: Ngoài ra, biến tần còn bao gồm các quạt tản nhiệt (dễ dàng thay thế), các cầu đấu nối dây động lực và điều khiển được bố trí hợp lý, vỏ máy chắc chắn với cấp bảo vệ IP20. Đặc biệt, bo mạch được phủ lớp bảo vệ (coated PCBs) giúp tăng cường khả năng chống ẩm và bụi bẩn, nâng cao tuổi thọ thiết bị trong môi trường công nghiệp Việt Nam.
2. Các tính năng chính của sản phẩm 6SL3220-3YE32-0UF0
Tối ưu hóa cho Bơm/Quạt/Băng tải:
- Chức năng chuyên dụng: Tích hợp sẵn các macro ứng dụng và chức năng tối ưu cho bơm (điều khiển đa bơm, bảo vệ chạy khô, làm đầy/xả đường ống), quạt (chế độ ngủ đông tiết kiệm điện khi nhu cầu thấp, dò tìm tốc độ động cơ đang quay tự do – flying restart) và băng tải (khởi động/dừng mềm, điều khiển moment).
- Bộ điều khiển PID tích hợp: Cho phép điều khiển vòng kín chính xác các thông số quá trình như áp suất, lưu lượng, nhiệt độ mà không cần PLC ngoại vi phức tạp.
Hiệu suất năng lượng vượt trội:
- Tiết kiệm điện năng: Thuật toán điều khiển vector và U/f tối ưu giúp giảm tổn hao năng lượng trong động cơ. Các chức năng như chế độ ngủ đông (Hibernation Mode) tự động dừng biến tần khi không cần thiết và khởi động lại khi có yêu cầu, giúp tiết kiệm đáng kể điện năng tiêu thụ, đặc biệt trong các hệ thống HVAC hoạt động 24/7. Theo Siemens, G120X có thể giúp tiết kiệm tới 60% năng lượng so với các phương pháp điều khiển truyền thống.
- Tuân thủ tiêu chuẩn: Đáp ứng các tiêu chuẩn hiệu suất năng lượng quốc tế, hỗ trợ động cơ hiệu suất cao IE2, IE3, IE4.
Thiết kế bền bỉ, hoạt động tin cậy:
- Chịu môi trường khắc nghiệt: Bo mạch phủ lớp bảo vệ (3C3 conformal coating) chống ăn mòn, ẩm ướt, bụi bẩn. Dải nhiệt độ hoạt động rộng (-20°C đến +60°C) và khả năng hoạt động ở độ cao lên đến 4000m (có giảm công suất) đảm bảo vận hành ổn định trong điều kiện khí hậu đa dạng của Việt Nam.
- Thiết kế chắc chắn: Vỏ kim loại và hệ thống tản nhiệt hiệu quả giúp kéo dài tuổi thọ thiết bị. Cấp bảo vệ IP20 phù hợp lắp đặt trong tủ điện.
Dễ dàng lắp đặt và vận hành:
- Kích thước nhỏ gọn: Tiết kiệm không gian tủ điện.
- Đấu nối đơn giản: Các cầu đấu được bố trí rõ ràng, dễ tiếp cận.
- Giao diện thân thiện: Tùy chọn màn hình BOP-2 hoặc IOP-2 (với wizard cài đặt) giúp commissioning nhanh chóng ngay cả với người ít kinh nghiệm. Phần mềm SINAMICS Startdrive tích hợp trong TIA Portal hoặc phần mềm STARTER độc lập cung cấp công cụ mạnh mẽ để cấu hình, giám sát và chẩn đoán.
3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE32-0UF0 Siemens G120X với phần mềm
1. Chuẩn bị phần cứng:
- Máy tính đã cài đặt TIA Portal với gói phần mềm SINAMICS Startdrive phù hợp (phiên bản TIA Portal cần tương thích với firmware của biến tần).
- Biến tần 6SL3220-3YE32-0UF0.
- Cáp mạng Ethernet (loại thẳng hoặc chéo tùy cấu hình mạng).
- Nguồn cấp cho biến tần (đảm bảo an toàn điện khi thao tác).
2. Kết nối vật lý:
- Kết nối cáp Ethernet từ cổng mạng trên máy tính của bạn đến một trong các cổng Ethernet/PROFINET trên Module Điều khiển của biến tần G120X. Các cổng này thường được đánh dấu X150.
- Cấp nguồn cho biến tần G120X.
3. Cấu hình địa chỉ IP:
- Trên máy tính: Đặt địa chỉ IP tĩnh cho card mạng của máy tính trong cùng dải mạng với địa chỉ IP mặc định của biến tần hoặc dải mạng bạn dự định cấu hình. Ví dụ: Nếu IP mặc định của biến tần là 192.168.0.1, bạn có thể đặt IP máy tính là 192.168.0.10, Subnet mask 255.255.255.0.
- Trên biến tần (nếu cần): Địa chỉ IP mặc định của G120X thường là 169.254.x.x hoặc có thể được đặt trước. Bạn có thể sử dụng công cụ Primary Setup Tool (PST) của Siemens hoặc chức năng ‘Accessible devices’ trong TIA Portal để dò tìm và gán địa chỉ IP mong muốn cho biến tần nếu cần thiết lập mạng PROFINET.
4. Sử dụng TIA Portal và Startdrive:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Trong giao diện ‘Project view’, vào mục ‘Online’ -> ‘Accessible devices’.
- Chọn loại giao diện mạng (card mạng máy tính của bạn) và nhấn ‘Start search’. TIA Portal sẽ quét mạng và tìm kiếm các thiết bị Siemens tương thích, bao gồm cả biến tần G120X.
- Khi biến tần 6SL3220-3YE32-0UF0 xuất hiện trong danh sách, bạn có thể xem thông tin cơ bản hoặc chọn ‘Show’ để xem chi tiết.
- Để thêm biến tần vào dự án và tiến hành cấu hình online/offline, bạn có thể kéo thả thiết bị từ ‘Accessible devices’ vào ‘Network view’ hoặc ‘Device view’ trong dự án của mình. Hoặc bạn có thể thêm thiết bị từ catalog phần cứng (‘Hardware catalog’ -> ‘Drives’ -> ‘SINAMICS drives’ -> ‘SINAMICS G120X PN’) và sau đó thiết lập kết nối online.
5. Kết nối Online và Cấu hình:
- Sau khi biến tần được thêm vào dự án, chọn biến tần trong ‘Project tree’.
- Nhấn chuột phải và chọn ‘Online & diagnostics’ hoặc sử dụng biểu tượng ‘Go online’.
- Nếu kết nối thành công, các biểu tượng trạng thái sẽ chuyển sang màu xanh lá hoặc cam.
- Từ đây, bạn có thể truy cập vào mục ‘Commissioning’ để sử dụng trình hướng dẫn cài đặt (wizard), mục ‘Parameters’ để tinh chỉnh từng thông số chi tiết, ‘Diagnostics’ để xem lỗi và trạng thái, ‘Control panel’ để điều khiển chạy thử biến tần từ máy tính.
4. Cách lập trình sản phẩm 6SL3220-3YE32-0UF0
A. Sử dụng Bảng điều khiển BOP-2/IOP-2 (Nếu có):
Ưu điểm: Nhanh chóng, tiện lợi cho các cài đặt cơ bản hoặc tinh chỉnh tại chỗ mà không cần máy tính. IOP-2 với màn hình đồ họa và wizard giúp quá trình này dễ dàng hơn đáng kể.
Quy trình cơ bản: Truy cập menu cài đặt -> Chọn nhóm tham số (ví dụ: Motor data, Basic settings, Drive functions) -> Nhập giá trị cho các tham số cần thiết.
Ví dụ cài đặt cơ bản:
- P0100 (Công suất đơn vị): Chọn 0 (kW) hoặc 1 (HP) theo thông số động cơ.
- P0304 (Điện áp định mức động cơ): Nhập giá trị từ nhãn động cơ (ví dụ: 400V).
- P0305 (Dòng điện định mức động cơ): Nhập giá trị từ nhãn động cơ (ví dụ: 41A).
- P0307 (Công suất định mức động cơ): Nhập giá trị từ nhãn động cơ (ví dụ: 22kW).
- P0310 (Tần số định mức động cơ): Nhập giá trị từ nhãn động cơ (ví dụ: 50Hz).
- P0311 (Tốc độ định mức động cơ): Nhập giá trị từ nhãn động cơ (ví dụ: 1475 rpm).
- P1000 (Setpoint source): Chọn nguồn đặt tốc độ (ví dụ: 2 cho ngõ vào Analog Input 1, 3 cho Fixed frequency, 7 cho Fieldbus).
- P1120 (Ramp-up time): Thời gian tăng tốc từ 0 đến tần số tối đa (ví dụ: 10 giây).
- P1121 (Ramp-down time): Thời gian giảm tốc từ tần số tối đa về 0 (ví dụ: 10 giây).
- P1300 (Control mode): Chọn chế độ điều khiển (ví dụ: 0 hoặc 2 cho V/f control tuyến tính hoặc bình phương – phù hợp cho bơm/quạt).
- P1900 (Motor data identification): Chọn chế độ nhận dạng động cơ (ví dụ: 1 hoặc 2 để biến tần tự động đo và tối ưu tham số điều khiển). Chạy chức năng này sau khi nhập đủ thông số động cơ (P03xx).
B. Sử dụng Phần mềm Startdrive/STARTER trên máy tính:
Ưu điểm: Giao diện trực quan, quản lý tham số dễ dàng, có trình hướng dẫn (wizard) chi tiết cho từng ứng dụng, khả năng sao lưu/phục hồi toàn bộ cấu hình, giám sát online và chẩn đoán lỗi mạnh mẽ.
Quy trình cơ bản: Kết nối máy tính với biến tần (như mục 4) -> Mở dự án trong TIA Portal/STARTER -> Đi đến mục ‘Commissioning’ -> Sử dụng ‘Commissioning wizard’.
Commissioning Wizard: Phần mềm sẽ dẫn dắt bạn qua từng bước:
- Chọn ứng dụng (ví dụ: Pump, Fan).
- Nhập thông số động cơ từ nhãn mác.
- Cấu hình ngõ vào/ra (DI/DO, AI/AO) cho các chức năng điều khiển (Start/Stop, tín hiệu tốc độ…).
- Thiết lập các giới hạn (tần số min/max, dòng điện…).
- Lựa chọn các chức năng tối ưu hóa (PID control, energy saving…).
- Thực hiện nhận dạng động cơ (Motor ID run).
- Lưu và tải cấu hình xuống biến tần.
Tinh chỉnh tham số nâng cao: Sau khi cài đặt cơ bản bằng wizard, bạn có thể truy cập danh sách tham số đầy đủ (‘Parameter’ view) để tinh chỉnh các chức năng nâng cao như điều khiển PID, chế độ đa bơm, các chức năng bảo vệ, cài đặt truyền thông…
C. Một số nhóm tham số quan trọng cần lưu ý:
- P03xx: Thông số động cơ (Motor Data) – Cần nhập chính xác tuyệt đối.
- P07xx: Cấu hình ngõ vào/ra số và tương tự (Digital/Analog IO).
- P10xx: Nguồn đặt và giới hạn tốc độ/tần số (Setpoint source, Limits).
- P11xx: Thời gian tăng/giảm tốc (Ramp times).
- P13xx: Chế độ điều khiển (Control Mode – V/f, Vector).
- P20xx: Cài đặt truyền thông (Communication Settings – PROFINET, Modbus…).
- P21xx: Các chức năng bảo vệ (Protection functions).
- P22xx: Chức năng chuyên dụng cho bơm/quạt (Pump/Fan specific functions).
5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3220-3YE32-0UF0
| Mã Lỗi/Cảnh báo (Ví dụ) |
Mô tả Lỗi/Cảnh báo (Tiếng Việt) |
Nguyên nhân có thể |
Hướng khắc phục cơ bản |
| F07800 |
Lỗi Drive: Mất nguồn pha ngõ vào (Power unit) |
Mất một hoặc nhiều pha nguồn cấp AC cho biến tần; Cầu chì bị đứt; Contactor đầu vào không đóng; Điện áp nguồn quá thấp. |
Kiểm tra nguồn cấp 3 pha, cầu chì, contactor đầu vào. Đảm bảo điện áp nằm trong dải cho phép. Reset lỗi (Nhấn nút OK/Reset trên BOP/IOP hoặc qua phần mềm/DI). |
| F07900 |
Lỗi Drive: Động cơ bị kẹt / Quá dòng (Motor blocked / Overcurrent) |
Tải quá nặng, bị kẹt cơ khí; Thời gian tăng tốc (P1120) quá ngắn; Thông số động cơ (P03xx) sai; Cáp động cơ bị chạm chập. |
Kiểm tra tải và cơ cấu truyền động. Tăng thời gian tăng tốc. Kiểm tra và nhập lại chính xác thông số động cơ. Kiểm tra cách điện cáp động cơ và bản thân động cơ. Reset lỗi. |
| F30001 |
Lỗi Quá dòng DC Link (Overcurrent) |
Ngắn mạch ngõ ra (cáp động cơ hoặc động cơ); Chạm đất ngõ ra; Module công suất bị lỗi; Thời gian giảm tốc (P1121) quá ngắn với tải có quán tính lớn. |
Kiểm tra cáp động cơ và động cơ (cách điện, chạm vỏ). Tăng thời gian giảm tốc. Liên hệ hỗ trợ kỹ thuật nếu nghi ngờ module công suất lỗi. Reset lỗi. |
| F30002 |
Lỗi Quá áp DC Link (DC link overvoltage) |
Thời gian giảm tốc (P1121) quá ngắn với tải quán tính lớn; Điện áp nguồn vào quá cao; Điện trở xả (nếu có) bị lỗi hoặc không đủ công suất. |
Tăng thời gian giảm tốc. Kiểm tra điện áp nguồn cấp. Kiểm tra/lắp đặt điện trở xả phù hợp nếu cần thiết (đặc biệt với các ứng dụng cần dừng nhanh hoặc có tính hoàn năng cao). Reset lỗi. |
| F30003 |
Lỗi Thấp áp DC Link (DC link undervoltage) |
Mất nguồn cấp tạm thời; Điện áp nguồn vào quá thấp. |
Kiểm tra nguồn cấp. Đảm bảo điện áp ổn định và đủ. Lỗi thường tự reset khi điện áp phục hồi, hoặc có thể cài đặt chức năng tự khởi động lại (nếu phù hợp). |
| F30004 |
Lỗi Quá nhiệt bộ tản nhiệt (Heatsink overtemperature) |
Nhiệt độ môi trường quá cao; Quạt làm mát biến tần bị hỏng hoặc bị chặn luồng gió; Tải quá nặng kéo dài; Lắp đặt không đảm bảo thông gió. |
Đảm bảo nhiệt độ môi trường trong giới hạn cho phép. Kiểm tra quạt, làm sạch bụi bẩn, đảm bảo không gian thông gió xung quanh biến tần. Giảm tải nếu có thể. Reset lỗi sau khi nguội. |
| F07801 |
Lỗi Drive: Mất pha ngõ ra động cơ (Motor phase failure) |
Một pha cáp động cơ bị đứt; Kết nối tại cầu đấu động cơ hoặc biến tần bị lỏng. |
Kiểm tra liên tục cáp động cơ từ biến tần đến động cơ. Siết lại các đầu nối. Reset lỗi. |
| A07910 |
Cảnh báo Drive: Động cơ quá nhiệt (Motor overtemperature) |
Động cơ hoạt động quá tải kéo dài; Nhiệt độ môi trường cao; Cài đặt bảo vệ nhiệt động cơ (P06xx) không chính xác. |
Kiểm tra tải động cơ. Đảm bảo thông gió cho động cơ. Kiểm tra lại cài đặt bảo vệ nhiệt (mô hình I2t hoặc cảm biến nhiệt PTC/KTY). Cảnh báo thường tự mất khi nhiệt độ giảm. |
| F01612 |
Lỗi Truyền thông Fieldbus (Communication error) |
Lỗi cáp truyền thông (PROFINET, Modbus…); Cấu hình địa chỉ/tham số truyền thông sai; PLC/Master bị lỗi. |
Kiểm tra cáp và đầu nối truyền thông. Kiểm tra cấu hình địa chỉ, tốc độ baud, parity… trên cả biến tần và Master. Kiểm tra trạng thái hoạt động của PLC/Master. Reset lỗi. |
Quy trình xử lý chung khi gặp lỗi:
- Ghi nhận mã lỗi: Đọc mã lỗi hiển thị trên BOP/IOP hoặc phần mềm.
- Tra cứu tài liệu: Tìm mã lỗi trong tài liệu List Manual của G120X để hiểu rõ nguyên nhân và các bước xử lý chi tiết được Siemens khuyến nghị.
- Kiểm tra nguyên nhân: Dựa vào thông tin tra cứu, kiểm tra các yếu tố có thể gây lỗi (nguồn, cáp, động cơ, tải, cài đặt, môi trường…).
- Khắc phục: Thực hiện các hành động sửa chữa hoặc điều chỉnh cần thiết.
- Reset lỗi: Sau khi khắc phục, thực hiện reset lỗi (acknowledge fault) qua BOP/IOP, phần mềm hoặc ngõ vào số được cấu hình.
- Kiểm tra lại: Cho biến tần hoạt động trở lại và theo dõi xem lỗi có tái diễn hay không.
6. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đang tìm kiếm một giải pháp điều khiển động cơ 22kW mạnh mẽ, tiết kiệm năng lượng và đáng tin cậy cho hệ thống bơm, quạt, hoặc các ứng dụng tương tự? Bạn mong muốn một thiết bị dễ dàng tích hợp vào hệ thống tự động hóa hiện có với các chuẩn giao tiếp phổ biến như PROFINET hay Modbus RTU? Bạn cần một đối tác cung cấp không chỉ sản phẩm chính hãng Siemens mà còn có năng lực tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm? Thanhthienphu.vn chính là câu trả lời mà bạn đang tìm kiếm.
Tại Thanh Thiên Phú, chúng tôi không chỉ cung cấp sản phẩm 6SL3220-3YE32-0UF0 Siemens G120X 3AC 22kW chính hãng với mức giá cạnh tranh, mà còn mang đến cho bạn một giải pháp toàn diện:
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng lắng nghe nhu cầu của bạn, từ đó tư vấn lựa chọn cấu hình biến tần G120X phù hợp nhất, bao gồm cả việc chọn lựa các tùy chọn như bảng điều khiển (BOP-2, IOP-2), module truyền thông bổ sung (nếu cần).
- Hỗ trợ kỹ thuật tận tình: Chúng tôi đồng hành cùng bạn trong suốt quá trình từ lắp đặt, cài đặt, vận hành thử nghiệm đến xử lý sự cố (nếu có). Hỗ trợ cài đặt tham số tối ưu cho từng ứng dụng cụ thể, giúp bạn khai thác tối đa hiệu quả của biến tần.
- Sản phẩm chính hãng, chất lượng đảm bảo: Cam kết 100% sản phẩm Siemens chính hãng, có đầy đủ chứng từ xuất xứ (CO), chất lượng (CQ), bảo hành theo tiêu chuẩn nhà sản xuất.
- Dịch vụ hậu mãi chu đáo: Chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng sau bán hàng, giúp bạn yên tâm vận hành hệ thống.
- Giá cả cạnh tranh và linh hoạt: Cung cấp báo giá tốt nhất thị trường cùng các giải pháp tài chính linh hoạt, phù hợp với ngân sách của các doanh nghiệp vừa và nhỏ cũng như các dự án lớn.
Liên hệ với các chuyên gia của thanhthienphu.vn để nhận tư vấn miễn phí và báo giá chi tiết cho sản phẩm 6SL3220-3YE32-0UF0 Siemens G120X 3AC 22kW:
- Gọi ngay Hotline: 08.12.77.88.99
- Ghé thăm Website: thanhthienphu.vn
- Đến trực tiếp văn phòng: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để thanhthienphu.vn trở thành đối tác tin cậy, cùng bạn kiến tạo nên những hệ thống công nghiệp hiệu quả, an toàn và bền vững.
