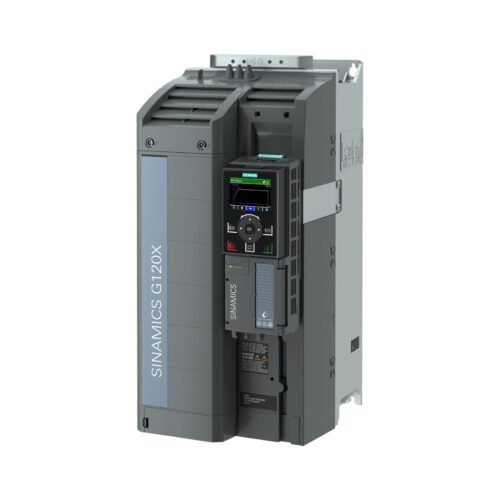

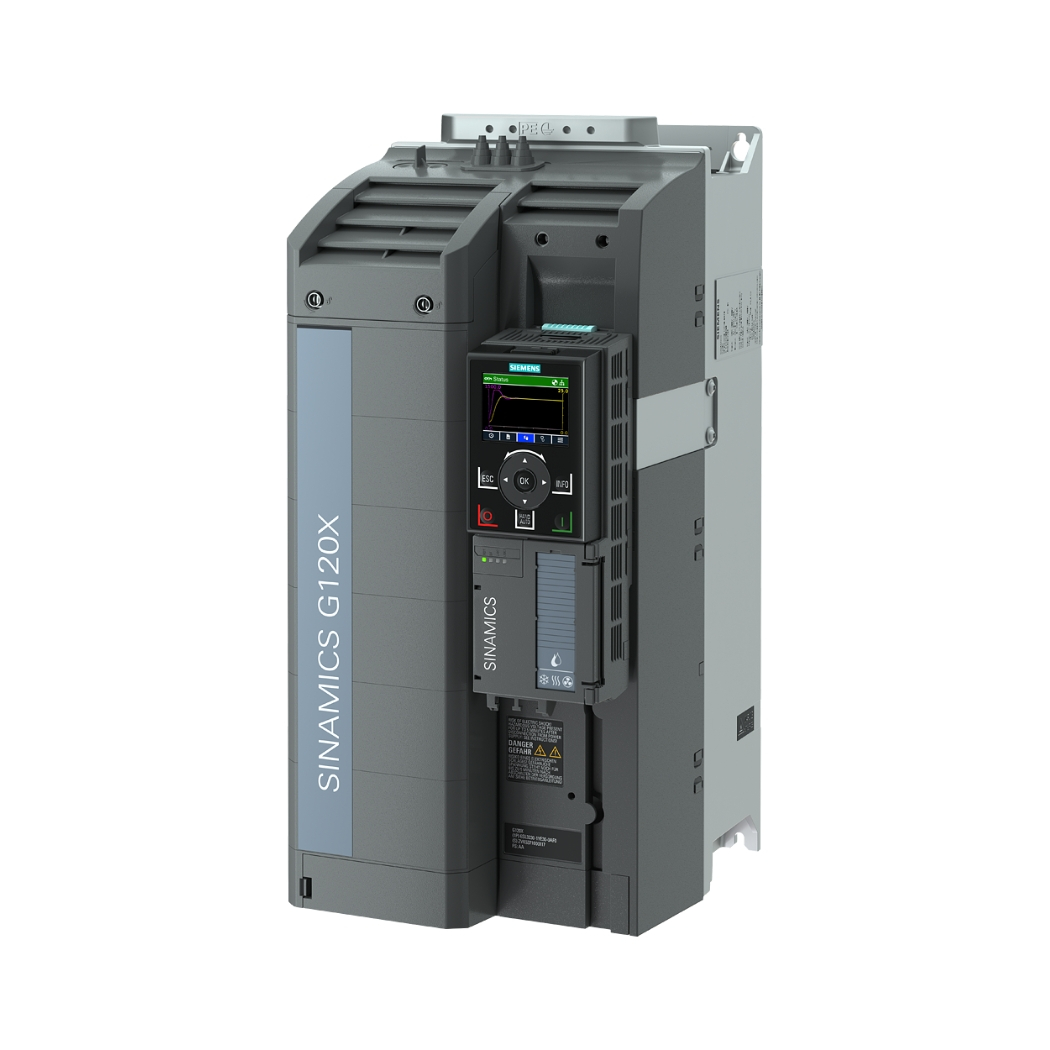

6SL3220-3YE30-0UF0 – Biến tần G120X 3AC 18.5kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE30-0UF0 G120X 3AC 18.5kW: Khám Phá Giải Pháp Biến Tần Vượt Trội Từ Siemens, Nâng Tầm Hiệu Suất Vận Hành Hệ Thống Của Bạn Cùng thanhthienphu.vn.

Thiết bị điều khiển động cơ AC 18.5kW thế hệ mới này không chỉ là một bộ chuyển đổi tần số thông thường, mà là chìa khóa mở ra cánh cửa tối ưu hóa năng lượng, đảm bảo vận hành ổn định và nâng cao năng lực cạnh tranh cho doanh nghiệp trong kỷ nguyên công nghiệp 4.0, đặc biệt trong các ứng dụng bơm, quạt và hệ thống HVAC.

1. Giải Mã Cấu Tạo Tinh Vi Của Biến Tần 6SL3220-3YE30-0UF0

• Power Module (PM – Mô-đun Công suất): Đây là trái tim của biến tần, nơi diễn ra quá trình chuyển đổi năng lượng. Nó bao gồm bộ chỉnh lưu (Rectifier) để biến đổi điện áp AC đầu vào thành DC, mạch DC link với các tụ điện dung lượng lớn để lưu trữ và làm phẳng điện áp DC, và bộ nghịch lưu (Inverter) sử dụng các linh kiện bán dẫn công suất cao (thường là IGBT) để tạo ra điện áp AC đầu ra có tần số và biên độ thay đổi theo yêu cầu điều khiển động cơ. Mô-đun công suất của G120X được thiết kế với hệ thống tản nhiệt hiệu quả, thường bao gồm quạt làm mát và các phiến tản nhiệt lớn, đảm bảo nhiệt độ hoạt động tối ưu ngay cả khi chịu tải nặng và hoạt động liên tục. Các bo mạch công suất được phủ lớp bảo vệ đặc biệt (conformal coating), giúp tăng cường khả năng chống chịu bụi bẩn, độ ẩm và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, kéo dài tuổi thọ thiết bị đáng kể.
• Control Unit (CU – Mô-đun Điều khiển): Là bộ não của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp (như V/f, SLVC), xử lý tín hiệu từ các ngõ vào/ra, quản lý truyền thông và thực thi các chức năng logic, bảo vệ. Mô-đun điều khiển giao tiếp với mô-đun công suất để ra lệnh đóng cắt các IGBT trong bộ nghịch lưu. Nó cũng là nơi kết nối các tín hiệu điều khiển từ bên ngoài (nút nhấn, PLC, cảm biến) và các giao diện truyền thông (Modbus RTU tích hợp, hoặc các module mở rộng như PROFINET, EtherNet/IP). Thiết kế module hóa cho phép dễ dàng thay thế hoặc nâng cấp mô-đun điều khiển khi cần thiết.
• Operator Panel (OP – Bảng Vận hành – Tùy chọn): Mặc dù mã 6SL3220-3YE30-0UF0 không đi kèm sẵn màn hình, nhưng G120X hỗ trợ các bảng vận hành tùy chọn như IOP-2 (Intelligent Operator Panel) hoặc BOP-2 (Basic Operator Panel). IOP-2 là giao diện người-máy (HMI) thông minh với màn hình màu đồ họa, các phím chức năng và núm xoay, cho phép người dùng dễ dàng cài đặt thông số (commissioning), giám sát trạng thái hoạt động, chẩn đoán lỗi và sao lưu/phục hồi cấu hình. Giao diện trực quan, hỗ trợ đa ngôn ngữ (bao gồm cả tiếng Việt qua cập nhật firmware) và các trình hướng dẫn cài đặt (wizards) giúp đơn giản hóa đáng kể quá trình vận hành, ngay cả đối với kỹ thuật viên ít kinh nghiệm. BOP-2 là lựa chọn cơ bản hơn với màn hình hiển thị số và các phím bấm, phù hợp cho các tác vụ cài đặt và giám sát đơn giản.
• Các thành phần phụ trợ: Bao gồm các terminal đấu nối dây động lực và dây điều khiển chắc chắn, dễ dàng truy cập; quạt làm mát hiệu suất cao, độ ồn thấp và có thể thay thế được; các bộ lọc EMC và cuộn kháng DC tích hợp (tùy phiên bản) giúp giảm sóng hài và nhiễu điện từ. Vỏ máy được làm từ vật liệu bền chắc, đạt cấp bảo vệ IP20 (có thể nâng cấp lên IP55 với các phiên bản G120X khác hoặc tùy chọn), phù hợp với nhiều điều kiện lắp đặt khác nhau.

2. Những Tính Năng Đột Phá Của Biến Tần 6SL3220-3YE30-0UF0

Tiết kiệm năng lượng tối đa: Đây là một trong những ưu điểm cốt lõi của G120X.

• Chế độ ECO mode: Tự động tối ưu hóa từ thông động cơ dựa trên tải thực tế, giảm tổn thất năng lượng đáng kể khi động cơ hoạt động non tải hoặc tải nhẹ.
• Chế độ Hibernation (Ngủ đông): Tự động dừng biến tần và động cơ khi nhu cầu vận hành (ví dụ: áp suất đường ống đã đạt ngưỡng) không còn, và tự khởi động lại khi cần thiết. Điều này đặc biệt hiệu quả cho các ứng dụng bơm duy trì áp suất.
• Tính toán và hiển thị năng lượng tiêu thụ: Cho phép theo dõi trực quan lượng điện năng đã sử dụng, giúp đánh giá hiệu quả và đưa ra các điều chỉnh tối ưu. Theo Siemens, việc sử dụng biến tần G120X cho các ứng dụng bơm, quạt có thể giúp tiết kiệm lên đến 60% chi phí năng lượng so với các phương pháp điều khiển truyền thống (đóng/cắt trực tiếp hoặc dùng van tiết lưu).

Tối ưu hóa cho ứng dụng bơm/quạt/HVAC:

• Chức năng đa bơm/quạt (Multi-pump/fan control): Điều khiển nối tầng lên đến 4 bơm/quạt chỉ với một biến tần, giúp cân bằng thời gian hoạt động, dự phòng và tối ưu hiệu suất hệ thống.
• Chức năng Deragging (Chống tắc nghẽn): Tự động đảo chiều quay động cơ theo chu kỳ ngắn để loại bỏ rác hoặc vật cản trong cánh bơm.
• Chức năng Pipe Filling Mode (Nạp đầy đường ống): Khởi động mềm mại, kiểm soát lưu lượng ban đầu để tránh sốc áp lực (búa nước) trong hệ thống đường ống dài.
• Bộ điều khiển PID tích hợp: Tự động duy trì ổn định các thông số quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PLC bên ngoài cho các ứng dụng đơn giản.

Độ tin cậy và Bền bỉ vượt trội:

• Thiết kế cho môi trường khắc nghiệt: Hoạt động ổn định trong dải nhiệt độ rộng (-20°C đến +60°C), lớp phủ bảo vệ mạch điện tử (3C2/3C3 optional) chống ẩm, bụi, hóa chất.
• Tuổi thọ thiết kế dài: Các thành phần chất lượng cao, quạt làm mát thông minh giúp kéo dài tuổi thọ biến tần.
• Chức năng bảo vệ toàn diện: Bảo vệ quá tải, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, bảo vệ nhiệt động cơ (PTC/KTY/NTC),…

Dễ dàng lắp đặt và vận hành:

• Kích thước nhỏ gọn: Tiết kiệm không gian tủ điện.
• Cài đặt nhanh với Application Wizards (trên IOP-2 hoặc phần mềm): Hướng dẫn từng bước cấu hình cho các ứng dụng cụ thể.
• Sao lưu thông số qua thẻ nhớ SD (với IOP-2) hoặc phần mềm: Dễ dàng thay thế và nhân bản cài đặt.
• Giao diện thân thiện: BOP-2 hoặc IOP-2 (có tiếng Việt) trực quan, dễ sử dụng.

Kết nối linh hoạt và An toàn tích hợp:

• Đa dạng chuẩn truyền thông: Tích hợp sẵn PROFINET, EtherNet/IP, Modbus RTU, USS, BACnet MS/TP, dễ dàng tích hợp vào mọi hệ thống tự động hóa.
• Chức năng an toàn STO (Safe Torque Off) tích hợp: Đạt chuẩn SIL 2 / PL d, ngắt momen động cơ một cách an toàn mà không cần contactor đầu ra, tiết kiệm chi phí và không gian, tăng độ tin cậy.

3. Hướng Dẫn Chi Tiết Liên Kết Biến Tần 6SL3220-3YE30-0UF0 Với Phần Mềm

A. Các phương pháp kết nối phổ biến:

• Qua cổng Ethernet (PROFINET/EtherNet/IP): Đây là phương pháp hiện đại và hiệu quả nhất, đặc biệt khi tích hợp vào hệ thống PLC. Biến tần G120X tích hợp sẵn cổng Ethernet hỗ trợ cả hai giao thức này.
• Qua cổng USB: Sử dụng cáp USB mini-B tiêu chuẩn kết nối trực tiếp từ máy tính đến cổng USB trên Mô-đun Điều khiển (CU) của biến tần. Phương pháp này thuận tiện cho việc cấu hình và chẩn đoán tại chỗ.
• Qua Module Giao tiếp Thông minh (Smart Access Module – SAM) (Tùy chọn): Module này tạo ra một điểm truy cập Wi-Fi, cho phép kết nối không dây từ máy tính hoặc thiết bị di động đến biến tần.

B. Hướng dẫn kết nối cơ bản qua cổng Ethernet sử dụng TIA Portal:

Bước 1: Chuẩn bị Phần cứng và Phần mềm:

• Máy tính cài đặt phần mềm TIA Portal (phiên bản phù hợp hỗ trợ G120X).
• Biến tần 6SL3220-3YE30-0UF0 G120X 18.5kW đã được cấp nguồn điều khiển.
• Cáp mạng Ethernet tiêu chuẩn.
• Đảm bảo máy tính và biến tần cùng nằm trong một dải địa chỉ IP hoặc cấu hình để có thể giao tiếp được với nhau.

Bước 2: Kết nối Vật lý:

• Cắm một đầu cáp Ethernet vào cổng mạng trên máy tính.
• Cắm đầu còn lại vào cổng Ethernet (X1 P1 hoặc X1 P2) trên Mô-đun Điều khiển của biến tần G120X.

Bước 3: Cấu hình Địa chỉ IP (Nếu cần):

Mặc định, biến tần G120X có thể chưa có địa chỉ IP hoặc sử dụng địa chỉ mặc định. Bạn có thể cần sử dụng công cụ như PRONETA (miễn phí từ Siemens) để quét mạng, phát hiện biến tần và gán địa chỉ IP mong muốn cho nó. Hoặc bạn có thể cấu hình IP ban đầu qua màn hình IOP-2 (nếu có).

Bước 4: Khởi động TIA Portal và Tạo/Mở Dự án:

• Mở phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới hoặc mở dự án hiện có nơi bạn muốn thêm biến tần.

Bước 5: Thêm Biến tần vào Dự án:

• Trong TIA Portal, chuyển sang chế độ xem “Project view”.
• Trong cây dự án, chọn “Add new device”.
• Tìm đến mục “Drives”, chọn “SINAMICS”, sau đó tìm đến dòng “SINAMICS G120X PN” (PN là viết tắt của PROFINET).
• Chọn đúng phiên bản firmware của biến tần (thông tin này có thể xem trên nhãn thiết bị hoặc qua màn hình IOP-2). Nếu không chắc, bạn có thể chọn phiên bản gần nhất hoặc sử dụng chức năng “Upload device as new station (hardware and software)” nếu TIA Portal có thể phát hiện trực tuyến.

Bước 6: Thiết lập Kết nối Trực tuyến (Online Connection):

• Sau khi đã thêm biến tần vào cấu hình phần cứng, chọn biến tần trong cây dự án.
• Nhấp chuột phải và chọn “Online & diagnostics” hoặc sử dụng biểu tượng “Go online”.
• TIA Portal sẽ quét mạng để tìm biến tần theo cấu hình bạn đã thiết lập (địa chỉ IP).
• Khi kết nối thành công, bạn có thể truy cập vào các thông số, trạng thái hoạt động và công cụ chẩn đoán của biến tần.

Bước 7: Thực hiện Cấu hình và Giám sát:

• Sử dụng giao diện “Parameter” để xem và chỉnh sửa các thông số.
• Sử dụng “Commissioning” wizard để thực hiện cài đặt ban đầu một cách có hướng dẫn.
• Sử dụng “Online & diagnostics” để theo dõi trạng thái, xem cảnh báo/lỗi và thực hiện các chức năng điều khiển cơ bản (chạy/dừng).

4. Làm Chủ Công Nghệ Lập Trình Biến Tần 6SL3220-3YE30-0UF0

A. Các phương pháp cài đặt thông số:

• Bảng Điều khiển BOP-2: Cài đặt thông qua menu dạng số (P-numbers). Người dùng cần tra cứu ý nghĩa của từng thông số trong tài liệu. Phù hợp cho các cài đặt cơ bản và nhanh chóng.
• Bảng Điều khiển IOP-2: Cung cấp giao diện đồ họa, menu dạng văn bản rõ ràng, tích hợp trình hướng dẫn (wizard) cho các tác vụ phổ biến như cài đặt ban đầu (Initial Commissioning), cài đặt động cơ. Dễ dàng hơn cho việc tìm kiếm và chỉnh sửa thông số. Có thể lưu/tải cấu hình qua thẻ SD.
• Sử dụng Phần mềm Máy tính (TIA Portal / STARTER): Đây là phương pháp mạnh mẽ và toàn diện nhất. Phần mềm cung cấp giao diện trực quan, hiển thị đầy đủ danh sách thông số kèm theo mô tả chi tiết, các công cụ đồ họa để theo dõi và tinh chỉnh (ví dụ: chức năng trace để vẽ đồ thị các giá trị vận hành). Cho phép quản lý cấu hình tập trung, sao lưu/phục hồi dễ dàng, thực hiện các chức năng chẩn đoán nâng cao.

B. Các bước cài đặt thông số cơ bản (Ví dụ sử dụng Wizard trên IOP-2 hoặc TIA Portal):

Bước 1: Khởi động Trình hướng dẫn Cài đặt Ban đầu (Initial Commissioning Wizard):

Sau khi kết nối (với IOP-2 hoặc phần mềm), chọn chức năng cài đặt ban đầu. Trình hướng dẫn sẽ đưa bạn qua các bước cần thiết.

Bước 2: Chọn Chế độ Điều khiển (Control Mode):

Thông thường là điều khiển V/f (Voltage/Frequency) cho các ứng dụng bơm, quạt đơn giản hoặc Vector Control (Sensorless Vector Control – SLVC) để có hiệu suất và độ chính xác cao hơn về tốc độ và momen. G120X hỗ trợ cả hai chế độ này. Chọn chế độ phù hợp với ứng dụng của bạn.

Bước 3: Nhập Thông số Động cơ (Motor Data):

Đây là bước cực kỳ quan trọng. Bạn cần nhập chính xác các thông số ghi trên nhãn (nameplate) của động cơ được kết nối:

• Điện áp định mức (Rated voltage)
• Dòng điện định mức (Rated current)
• Công suất định mức (Rated power)
• Tần số định mức (Rated frequency)
• Tốc độ định mức (Rated speed – RPM)
• Hệ số công suất cosφ (Rated power factor)
• Kiểu đấu nối (Sao/Tam giác – Star/Delta)

Việc nhập sai thông số động cơ có thể dẫn đến vận hành không ổn định, hiệu suất thấp hoặc thậm chí gây hại cho động cơ và biến tần.

Bước 4: Thực hiện Nhận dạng Động cơ (Motor Identification – Motor ID):

• Sau khi nhập thông số, biến tần cần thực hiện quá trình tự nhận dạng động cơ để tối ưu hóa các thuật toán điều khiển. Quá trình này thường bao gồm đo các thông số điện trở và điện kháng của động cơ ở trạng thái đứng yên (Standstill measurement) và có thể cả khi quay (Rotating measurement – cần đảm bảo an toàn khi thực hiện).
• Kích hoạt chức năng Motor ID theo hướng dẫn của wizard. Biến tần sẽ tự động thực hiện và lưu kết quả.

Bước 5: Cài đặt các Giới hạn và Bảo vệ:

• Thời gian tăng tốc (Ramp-up time): Thời gian để động cơ đạt tốc độ tối đa từ lúc đứng yên.
• Thời gian giảm tốc (Ramp-down time): Thời gian để động cơ dừng hẳn từ tốc độ tối đa.
• Giới hạn dòng điện (Current limit): Bảo vệ động cơ và biến tần khỏi quá dòng.
• Tốc độ tối thiểu/tối đa (Min/Max speed): Giới hạn dải tốc độ hoạt động.
• Các thông số bảo vệ khác (quá nhiệt, thấp áp, quá áp…).

Bước 6: Cấu hình Ngõ vào/ra (I/O Configuration):

• Gán chức năng cho các ngõ vào số (Digital Inputs – DI), ví dụ: DI0 = ON/OFF (chạy/dừng), DI1 = Đảo chiều, DI2 = Chọn tốc độ đặt trước…
• Cấu hình ngõ vào tương tự (Analog Input – AI) để nhận tín hiệu đặt tốc độ từ biến trở hoặc cảm biến (ví dụ: 0-10V hoặc 4-20mA).
• Cấu hình ngõ ra số (Digital Outputs – DO) để báo trạng thái (ví dụ: DO0 = Biến tần sẵn sàng, DO1 = Có lỗi).
• Cấu hình ngõ ra tương tự (Analog Output – AO) để xuất tín hiệu tốc độ hoặc dòng điện thực tế.

Bước 7: Cấu hình Truyền thông (Nếu sử dụng):

Thiết lập địa chỉ mạng (PROFINET/EtherNet/IP, Modbus…), tốc độ truyền, các dữ liệu cần trao đổi với PLC hoặc HMI.

Bước 8: Lưu Cấu hình và Kiểm tra Vận hành:

• Sau khi hoàn tất các cài đặt, lưu lại cấu hình vào bộ nhớ của biến tần (và tùy chọn sao lưu ra thẻ SD hoặc máy tính).
• Thực hiện chạy thử ở chế độ JOG hoặc tốc độ thấp để kiểm tra chiều quay và hoạt động cơ bản trước khi đưa vào vận hành chính thức.

C. Sử dụng Macro Ứng dụng:

G120X cung cấp các bộ thông số cài đặt sẵn (Application Macros) cho các ứng dụng phổ biến như bơm, quạt, băng tải. Việc chọn một macro phù hợp sẽ tự động cấu hình phần lớn các thông số I/O và chức năng liên quan, giúp tiết kiệm đáng kể thời gian cài đặt.

5. Hướng Dẫn Xử Lý Nhanh Các Lỗi Thường Gặp Trên Biến Tần 6SL3220-3YE30-0UF0
