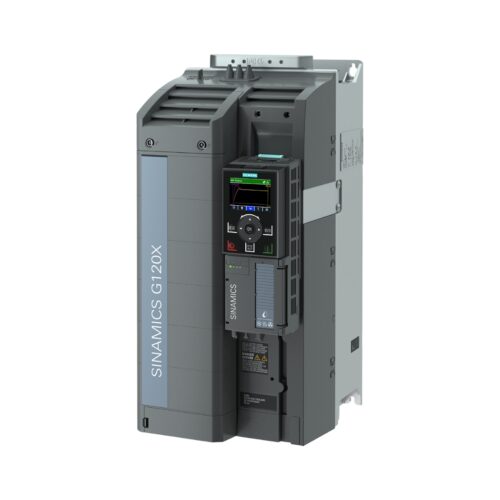

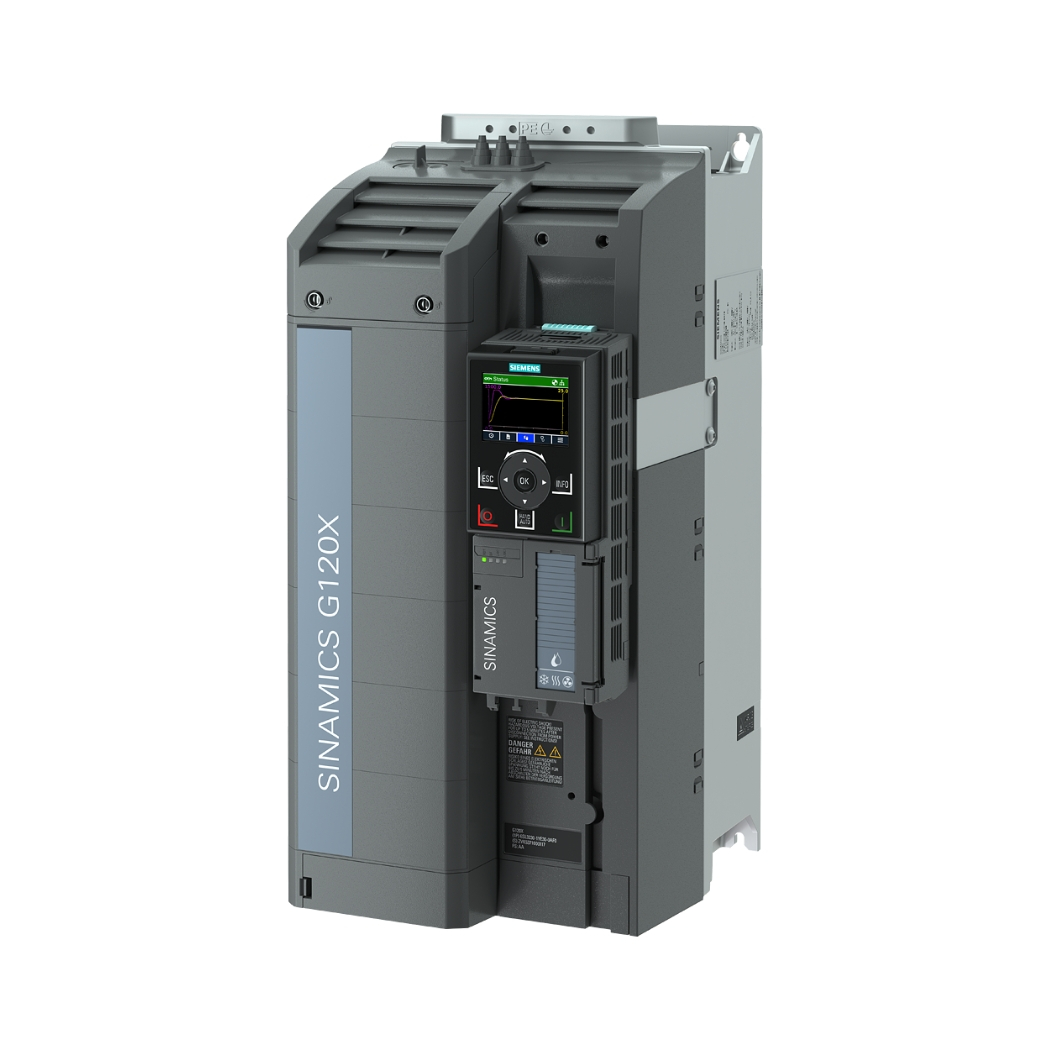

6SL3220-3YE30-0AF0 G120X 3AC 18.5kW: Giải pháp biến tần Siemens hoàn hảo nâng tầm hiệu suất và độ tin cậy cho hệ thống công nghiệp của bạn, được phân phối chính hãng bởi thanhthienphu.vn.
Thiết bị điều khiển tốc độ động cơ mạnh mẽ này không chỉ là một linh kiện điện tử, mà còn là chìa khóa mở ra cánh cửa tối ưu hóa vận hành, tiết kiệm năng lượng vượt trội và đảm bảo an toàn tuyệt đối cho mọi ứng dụng đòi hỏi sự bền bỉ và chính xác cao.
1. Khám phá cấu tạo bền vững và thông minh của 6SL3220-3YE30-0AF0
- Vỏ máy (Housing): Được chế tạo từ vật liệu composite hoặc kim loại cứng cáp, đạt cấp độ bảo vệ IP20 (hoặc cao hơn với tùy chọn), giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và các tác động vật lý nhẹ. Thiết kế vỏ máy cũng tối ưu cho việc tản nhiệt thụ động.
- Module Công suất (Power Module – PM240X): Đây là trái tim của biến tần, chứa các bộ phận chính như chỉnh lưu (rectifier), mạch trung gian DC (DC link) với các tụ điện dung lượng lớn, và nghịch lưu (inverter) sử dụng công nghệ IGBT tiên tiến. Module này chịu trách nhiệm biến đổi điện áp và tần số theo yêu cầu điều khiển.
- Module Điều khiển (Control Unit – CU): Bộ não của biến tần, chứa vi xử lý mạnh mẽ, bộ nhớ và các mạch logic để thực hiện các thuật toán điều khiển, xử lý tín hiệu vào/ra, quản lý truyền thông và thực thi các chức năng an toàn. Module điều khiển thường có thể tháo rời, tạo sự linh hoạt trong cấu hình và bảo trì.
- Hệ thống Tản nhiệt: Bao gồm quạt làm mát hiệu suất cao và các tấm tản nhiệt (heatsink) được thiết kế tối ưu. Hệ thống này đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ rộng, ngay cả khi vận hành ở tải cao, ngăn ngừa tình trạng quá nhiệt gây suy giảm hiệu suất hoặc hư hỏng.
- Cổng Kết nối (Terminals): Các cổng kết nối được bố trí rõ ràng, dễ tiếp cận cho cả phần động lực (nguồn vào, ngõ ra động cơ) và phần điều khiển (DI, DO, AI, AO, truyền thông). Việc đánh dấu rõ ràng và thiết kế kẹp dây chắc chắn giúp quá trình lắp đặt nhanh chóng và an toàn.
- Giao diện Người dùng (Operator Panel Interface): Cung cấp cổng kết nối cho các màn hình vận hành tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel), cho phép người dùng cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi trực tiếp trên biến tần.
- Bộ lọc EMC (Tích hợp/Tùy chọn): Giúp giảm nhiễu điện từ phát ra từ biến tần, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ và không gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống.
2. Những tính năng chính vượt trội của 6SL3220-3YE30-0AF0
- Tối ưu hóa cho ứng dụng Bơm và Quạt: G120X được sinh ra để làm chủ các ứng dụng bơm và quạt. Nó tích hợp sẵn các chế độ điều khiển chuyên dụng như điều khiển đa bơm, chức năng chống tắc nghẽn, chế độ ngủ đông (hibernation mode) khi nhu cầu thấp, và chức năng làm sạch đường ống (pipe filling mode). Điều này không chỉ giúp hệ thống hoạt động hiệu quả hơn mà còn kéo dài tuổi thọ của bơm, quạt và đường ống, đồng thời tiết kiệm năng lượng đáng kể. Ví dụ, chế độ ngủ đông có thể giảm tiêu thụ điện năng xuống mức tối thiểu khi không cần lưu lượng hoặc áp suất.
- Tiết kiệm năng lượng vượt trội: Biến tần này tích hợp các thuật toán tiết kiệm năng lượng tiên tiến như Tối ưu hóa năng lượng tự động (Automatic Energy Optimization) và Chế độ ECO. Các chế độ này tự động điều chỉnh điện áp và tần số ngõ ra sao cho phù hợp nhất với tải thực tế, giảm tổn thất năng lượng không cần thiết trong động cơ và biến tần. Theo các nghiên cứu của Siemens, việc sử dụng biến tần G120X có thể giúp tiết kiệm từ 20% đến 70% chi phí điện năng cho các ứng dụng bơm, quạt so với việc chạy trực tiếp hoặc dùng các phương pháp điều khiển truyền thống.
- Khả năng kết nối mạng mạnh mẽ: 6SL3220-3YE30-0AF0 G120X hỗ trợ đa dạng các giao thức truyền thông công nghiệp phổ biến như PROFINET, EtherNet/IP™, Modbus RTU, USS và BACnet MS/TP. Điều này cho phép tích hợp biến tần một cách liền mạch vào các hệ thống điều khiển tự động hóa hiện có (PLC, SCADA, BMS) của nhiều hãng khác nhau, tạo điều kiện thuận lợi cho việc giám sát, điều khiển và thu thập dữ liệu từ xa, hướng tới mô hình nhà máy thông minh và tòa nhà thông minh.
- Vận hành đơn giản và trực quan: Với các màn hình vận hành tùy chọn như BOP-2 hoặc IOP-2 có giao diện đồ họa, cùng với phần mềm cấu hình miễn phí SINAMICS Startdrive tích hợp trong TIA Portal hoặc phần mềm STARTER độc lập, việc cài đặt, cấu hình và chẩn đoán lỗi trở nên vô cùng dễ dàng, ngay cả với những người dùng ít kinh nghiệm. Trình hướng dẫn cài đặt (Wizard) giúp người dùng nhanh chóng thiết lập các thông số cơ bản cho các ứng dụng phổ biến.
- Độ bền và độ tin cậy cao: Được thiết kế để hoạt động trong môi trường công nghiệp khắc nghiệt, G120X có thể chịu được nhiệt độ môi trường lên đến 60°C (với việc giảm định mức dòng điện). Bo mạch được phủ lớp bảo vệ (coated PCB) giúp chống lại bụi bẩn, độ ẩm và các chất ăn mòn nhẹ, tăng cường độ bền và tuổi thọ. Các tiêu chuẩn quốc tế như CE, UL, cUL đảm bảo chất lượng và độ tin cậy của sản phẩm.
- Chức năng an toàn tích hợp (Integrated Safety): Tính năng An toàn Tắt Mô-men xoắn (Safe Torque Off – STO) được tích hợp sẵn, đạt các cấp độ an toàn cao (SIL 3, PL e, Cat 3). STO cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần sử dụng contactor phụ, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy cho các ứng dụng đòi hỏi dừng khẩn cấp hoặc bảo trì an toàn.
3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE30-0AF0 G120X với phần mềm Siemens
A. Kết nối qua cổng USB:
Yêu cầu: Cáp USB Type B (giống cáp máy in), máy tính cài đặt phần mềm Startdrive hoặc STARTER.
Các bước thực hiện:
- Bước 1: Đảm bảo biến tần 6SL3220-3YE30-0AF0 G120X đã được cấp nguồn điều khiển (không nhất thiết phải cấp nguồn động lực).
- Bước 2: Kết nối một đầu cáp USB vào cổng USB Type B trên Module Điều khiển (Control Unit) của biến tần. Cổng này thường được bảo vệ bởi một nắp che nhỏ.
- Bước 3: Kết nối đầu còn lại của cáp USB vào cổng USB trên máy tính của bạn.
- Bước 4: Khởi động phần mềm Startdrive hoặc STARTER trên máy tính.
- Bước 5: Trong phần mềm, sử dụng chức năng tìm kiếm thiết bị trực tuyến (accessible devices/nodes) hoặc tạo một dự án mới và thêm biến tần G120X vào cấu hình. Phần mềm thường sẽ tự động nhận diện biến tần được kết nối qua USB.
- Bước 6: Sau khi kết nối thành công, bạn có thể truy cập trực tuyến (go online) vào biến tần để đọc/ghi thông số, giám sát và thực hiện các tác vụ khác.
B. Kết nối qua mạng PROFINET/EtherNet/IP:
Yêu cầu: Cáp mạng Ethernet (khuyến nghị loại có chống nhiễu – shielded), máy tính có card mạng Ethernet, biến tần đã được cấu hình địa chỉ IP (nếu cần).
Các bước thực hiện:
- Bước 1: Kết nối cáp Ethernet từ cổng PROFINET/EtherNet/IP trên Module Điều khiển của biến tần đến cổng mạng của máy tính hoặc thông qua một switch mạng.
- Bước 2: Đảm bảo máy tính và biến tần nằm trong cùng một dải mạng IP và subnet mask. Bạn có thể cần phải cài đặt địa chỉ IP tĩnh cho máy tính hoặc cấu hình địa chỉ IP cho biến tần (thường có thể thực hiện qua màn hình BOP/IOP hoặc phần mềm khi kết nối lần đầu qua USB).
- Bước 3: Khởi động phần mềm Startdrive hoặc STARTER.
- Bước 4: Sử dụng chức năng tìm kiếm thiết bị trực tuyến qua giao diện mạng Ethernet đã chọn. Phần mềm sẽ quét mạng và hiển thị các thiết bị Siemens tương thích được tìm thấy, bao gồm cả biến tần 6SL3220-3YE30-0AF0 G120X.
- Bước 5: Chọn biến tần cần kết nối và thiết lập kết nối trực tuyến.
4. Cách lập trình và cấu hình 6SL3220-3YE30-0AF0
A. Sử dụng Màn hình vận hành BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel):
Ưu điểm: Nhanh chóng, tiện lợi cho việc cài đặt cơ bản và thay đổi thông số tại chỗ mà không cần máy tính. IOP-2 có màn hình đồ họa và ngôn ngữ tiếng Việt (tùy chọn), giúp việc thao tác trở nên trực quan hơn.
Quy trình cơ bản:
- Bước 1: Gắn BOP-2 hoặc IOP-2 vào vị trí cắm trên Module Điều khiển.
- Bước 2: Sử dụng các phím điều hướng (lên, xuống, trái, phải) và phím OK/ESC để di chuyển qua các menu và nhóm thông số.
- Bước 3: Tìm đến các thông số cần thay đổi (ví dụ: thông số động cơ, thời gian tăng/giảm tốc, giới hạn tốc độ, chế độ điều khiển).
- Bước 4: Nhập giá trị mới cho thông số và nhấn OK để xác nhận.
- Bước 5: Quan trọng: Sau khi thay đổi các thông số cần thiết, thực hiện thao tác lưu thông số vào bộ nhớ non-volatile (thường là thông số p0971 hoặc tương tự) để đảm bảo cấu hình không bị mất khi ngắt nguồn biến tần.
Ví dụ cấu hình cơ bản (ứng dụng bơm):
- Nhập thông số động cơ: Truy cập nhóm thông số động cơ (thường bắt đầu bằng p03xx) và nhập các giá trị từ nhãn động cơ như điện áp, dòng điện, công suất, tần số, tốc độ định mức, hệ số công suất (cos phi).
- Chọn chế độ điều khiển: Chọn V/f bình phương (Quadratic V/f) thường phù hợp cho bơm ly tâm (thông số p1300).
- Cài đặt thời gian tăng/giảm tốc (Ramp times): Điều chỉnh p1120 (thời gian tăng tốc) và p1121 (thời gian giảm tốc) để đảm bảo khởi động và dừng êm ái, tránh sốc áp lực nước.
- Cài đặt tốc độ tham chiếu: Chọn nguồn đặt tốc độ (ví dụ: qua ngõ vào analog AI1 nếu dùng cảm biến áp suất – p1000) và cài đặt giới hạn tốc độ min/max (p1080/p1082).
B. Sử dụng Phần mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER:
Ưu điểm: Giao diện đồ họa trực quan, cung cấp nhiều công cụ hỗ trợ mạnh mẽ như trình hướng dẫn cấu hình (wizard), giám sát biểu đồ (trace), sao lưu/phục hồi hàng loạt thông số, chẩn đoán lỗi chi tiết. Phù hợp cho việc cấu hình phức tạp và quản lý nhiều biến tần.
Quy trình cơ bản:
- Bước 1: Kết nối máy tính với biến tần (qua USB hoặc Ethernet) như hướng dẫn ở mục 4.
- Bước 2: Khởi động phần mềm và kết nối trực tuyến (go online) với biến tần.
- Bước 3: Sử dụng trình hướng dẫn cấu hình (Commissioning Wizard): Đây là cách nhanh nhất và dễ nhất cho người mới bắt đầu. Wizard sẽ dẫn dắt bạn qua các bước nhập thông số động cơ, chọn ứng dụng (ví dụ: Pump/Fan), cài đặt I/O cơ bản, và tối ưu hóa ban đầu.
- Bước 4: Cấu hình chi tiết qua danh sách thông số (Parameter List): Nếu cần tinh chỉnh sâu hơn, bạn có thể truy cập danh sách thông số đầy đủ, được sắp xếp theo chức năng. Phần mềm cung cấp mô tả chi tiết và giới hạn giá trị cho từng thông số.
- Bước 5: Sử dụng chức năng giám sát (Trace/Monitoring): Theo dõi các giá trị thời gian thực như tốc độ, dòng điện, điện áp DC link… dưới dạng biểu đồ để đánh giá hiệu quả hoạt động và tinh chỉnh thông số điều khiển PID (nếu sử dụng).
- Bước 6: Sao lưu cấu hình (Upload parameters): Sau khi hoàn tất cấu hình, hãy tải toàn bộ thông số từ biến tần về máy tính và lưu thành file dự phòng. Điều này rất quan trọng để phục hồi nhanh chóng khi cần thay thế biến tần hoặc gặp sự cố.
- Bước 7: Tải cấu hình xuống biến tần (Download parameters): Khi cần nạp lại cấu hình đã lưu hoặc cấu hình cho biến tần mới, sử dụng chức năng download.
5. Khắc phục một số lỗi thường gặp trên 6SL3220-3YE30-0AF0
| Mã Lỗi |
Mô Tả Lỗi (Tiếng Anh – Thường gặp) |
Nguyên Nhân Có Thể |
Hướng Khắc Phục Cơ Bản |
| F0001 |
Overcurrent |
– Quá tải nặng hoặc ngắn mạch ở ngõ ra biến tần/động cơ.
– Thời gian tăng tốc (p1120) quá ngắn.
– Thông số động cơ (p03xx) cài đặt sai.
– Lỗi phần cứng biến tần (IGBT). |
– Kiểm tra động cơ, cáp động lực xem có bị kẹt cơ khí, ngắn mạch, chạm vỏ không.
– Tăng thời gian tăng tốc p1120.
– Kiểm tra và cài đặt lại chính xác thông số động cơ.
– Thực hiện Motor ID (p1900).
– Nếu lỗi vẫn tiếp diễn, liên hệ hỗ trợ kỹ thuật. |
| F0002 |
Overvoltage |
– Điện áp DC link quá cao.
– Thời gian giảm tốc (p1121) quá ngắn, năng lượng tái sinh từ động cơ về lớn.
– Điện áp nguồn cung cấp quá cao.
– Chưa kết nối hoặc điện trở hãm bị lỗi/không phù hợp (nếu có sử dụng). |
– Tăng thời gian giảm tốc p1121.
– Kích hoạt chức năng điều khiển Vdc (p1240/p1280).
– Kiểm tra điện áp nguồn cung cấp.
– Kiểm tra kết nối và giá trị điện trở hãm (nếu có), đảm bảo phù hợp với biến tần. |
| F0003 |
Undervoltage |
– Điện áp DC link quá thấp.
– Điện áp nguồn cung cấp bị sụt áp, mất pha tạm thời hoặc không ổn định.
– Lỗi bộ chỉnh lưu đầu vào của biến tần. |
– Kiểm tra điện áp và chất lượng nguồn cung cấp (đo điện áp 3 pha đầu vào).
– Kiểm tra cầu chì, aptomat, contactor cấp nguồn.
– Đảm bảo các kết nối dây nguồn chắc chắn.
– Nếu nguồn ổn định mà vẫn lỗi, có thể do lỗi phần cứng biến tần. |
| F0004 |
Infeed / Drive overheat |
– Biến tần bị quá nhiệt.
– Nhiệt độ môi trường quá cao (> 60°C hoặc >40°C mà không giảm công suất).
– Quạt làm mát của biến tần bị hỏng hoặc bị kẹt.
– Lỗ thông gió bị bít kín, lưu thông không khí kém.
– Biến tần hoạt động quá tải liên tục. |
– Giảm nhiệt độ môi trường xung quanh tủ điện.
– Đảm bảo không gian lắp đặt thông thoáng, không bịt kín lỗ thông gió.
– Kiểm tra quạt làm mát, vệ sinh hoặc thay thế nếu cần.
– Kiểm tra lại tải, xem xét chọn biến tần công suất lớn hơn nếu tải quá nặng. |
| F0005 |
I2T / Motor overheat |
– Động cơ bị quá nhiệt (dựa trên mô hình nhiệt I2t hoặc cảm biến nhiệt thực tế nếu có kết nối).
– Động cơ bị quá tải kéo dài.
– Thông số bảo vệ nhiệt động cơ (p06xx) cài đặt sai.
– Mất pha đầu ra. |
– Kiểm tra tải của động cơ, giảm tải nếu cần.
– Kiểm tra thông gió, làm mát cho động cơ.
– Kiểm tra và cài đặt lại thông số bảo vệ nhiệt động cơ (p0601, p0625-p0628…).
– Kiểm tra kết nối 3 pha đến động cơ. |
| F07801 |
Motor overspeed |
– Tốc độ động cơ vượt quá ngưỡng cho phép.
– Tải có tính năng kéo động cơ quay nhanh hơn (ví dụ: thang máy đi xuống, quạt bị gió thổi ngược).
– Cài đặt giới hạn tốc độ (p1082) không đúng. |
– Kiểm tra lại cơ cấu tải.
– Tăng thời gian giảm tốc (p1121).
– Sử dụng điện trở hãm phù hợp.
– Kiểm tra cài đặt p1082. |
| F07900 |
Motor blocked / Stall |
– Động cơ bị kẹt hoặc không thể quay.
– Tải quá nặng, vượt khả năng của động cơ/biến tần.
– Mất pha đầu ra. |
– Kiểm tra cơ cấu cơ khí, loại bỏ nguyên nhân kẹt.
– Kiểm tra công suất động cơ/biến tần có phù hợp với tải không.
– Kiểm tra kết nối dây động lực 3 pha. |
| F30001 |
Power unit Overcurrent |
– Lỗi quá dòng nghiêm trọng trong Module Công Suất. Thường liên quan đến ngắn mạch ngõ ra hoặc lỗi IGBT. |
– Tương tự F0001, nhưng mức độ nghiêm trọng hơn. Kiểm tra kỹ lưỡng động cơ, cáp động lực. Nếu không tìm thấy lỗi bên ngoài, khả năng cao là lỗi phần cứng biến tần. Cần liên hệ hỗ trợ kỹ thuật. |
6. Liên hệ thanhthienphu.vn ngay hôm nay để được tư vấn về 6SL3220-3YE30-0AF0
6SL3220-3YE30-0AF0 không chỉ là một thiết bị điều khiển tốc độ động cơ đơn thuần, mà là một giải pháp toàn diện giúp quý kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp giải quyết triệt để những khó khăn về hiệu suất, chi phí vận hành và an toàn lao động. Việc sở hữu và ứng dụng thành công bộ biến đổi tần số G120X 18.5kW chính là bước đi vững chắc giúp doanh nghiệp nâng cao năng lực cạnh tranh, đáp ứng tiêu chuẩn ngày càng cao của thị trường và hướng tới một tương lai sản xuất thông minh, hiệu quả và xanh hơn.
Tại sao nên chọn thanhthienphu.vn là đối tác cung cấp thiết bị điện công nghiệp và tự động hóa?
- Sản phẩm chính hãng, chất lượng đảm bảo: Cam kết 100% sản phẩm Siemens Sinamics G120X 6SL3220-3YE30-0AF0 và các thiết bị khác đều là hàng chính hãng, có đầy đủ chứng từ CO/CQ.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất thị trường, đi kèm nhiều chương trình ưu đãi hấp dẫn.
- Tư vấn chuyên sâu: Đội ngũ kỹ sư am hiểu sản phẩm và ứng dụng sẽ giúp bạn lựa chọn chính xác thiết bị phù hợp nhất, tối ưu hóa chi phí đầu tư và hiệu quả vận hành.
- Hỗ trợ kỹ thuật toàn diện: Từ khâu lắp đặt, cài đặt đến vận hành và xử lý sự cố, chúng tôi luôn đồng hành cùng bạn.
- Dịch vụ hậu mãi chu đáo: Chính sách bảo hành rõ ràng, hỗ trợ nhanh chóng, đảm bảo quyền lợi tối đa cho khách hàng.
- Uy tín đã được khẳng định: Là nhà cung cấp đáng tin cậy cho nhiều doanh nghiệp và kỹ sư trên khắp Việt Nam, đặc biệt tại các khu vực công nghiệp trọng điểm.
Liên hệ ngay với thanhthienphu.vn để nhận được sự tư vấn và báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Website: thanhthienphu.vn
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
Hãy để thanhthienphu.vn giúp bạn đưa ra quyết định đầu tư thông minh, nâng cấp hệ thống hiệu quả và tạo dựng lợi thế cạnh tranh bền vững.
