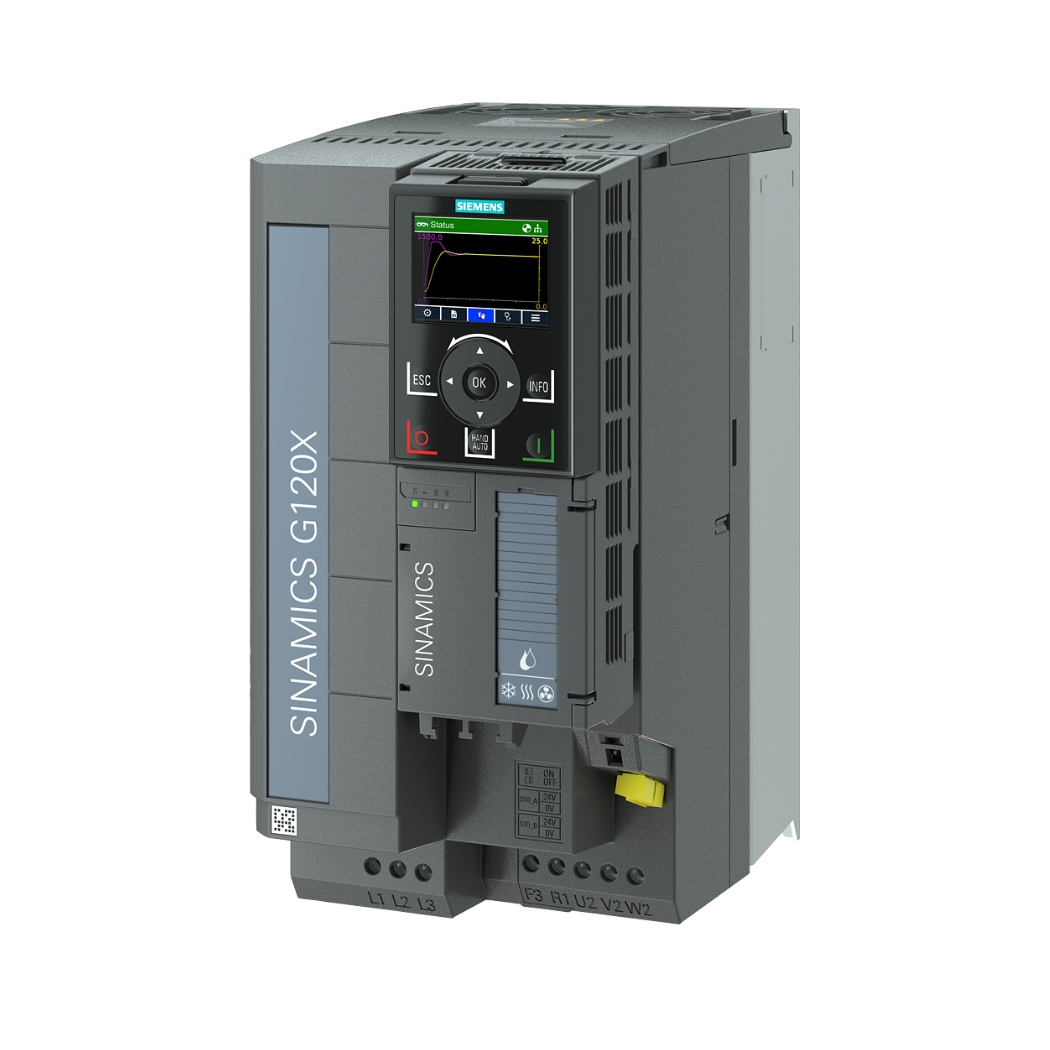

6SL3220-3YE28-0UF0 – Biến tần G120X 3AC 15kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE28-0UF0 Siemens G120X 3AC 15kW, bộ biến tần hiệu suất cao chuyên dụng cho các ứng dụng bơm, quạt và hệ thống HVAC, chính là chìa khóa mở ra kỷ nguyên vận hành tối ưu và tiết kiệm năng lượng cho hệ thống của bạn.

Hãy cùng thanhthienphu.vn khám phá giải pháp điều khiển động cơ tiên tiến này, một thiết bị điện công nghiệp đáng tin cậy giúp nâng tầm hiệu quả sản xuất và đảm bảo an toàn vận hành, biến tần 15kW, điều khiển tốc độ động cơ.

1. Cấu tạo sản phẩm 6SL3220-3YE28-0UF0

• Module Công suất (Power Module – PM): Đây là trái tim cung cấp năng lượng cho động cơ, bao gồm mạch chỉnh lưu (biến đổi AC thành DC) và mạch nghịch lưu IGBT (biến đổi DC thành AC với tần số và điện áp thay đổi). Module công suất của G120X 15kW được thiết kế để chịu được điều kiện vận hành khắc nghiệt, với các linh kiện công suất chất lượng cao, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và tổn hao nhiệt thấp.
• Module Điều khiển (Control Unit – CU): Là bộ não của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp, xử lý tín hiệu vào/ra, quản lý truyền thông và thực thi các chức năng logic. Module điều khiển CU230P-2 PN (thường đi kèm với G120X dòng này) tích hợp sẵn cổng PROFINET/Ethernet/IP, các cổng I/O số và tương tự, giúp kết nối linh hoạt với hệ thống điều khiển cấp cao (PLC) và các thiết bị ngoại vi.
• Màn hình vận hành (Operator Panel – OP – Tùy chọn): Siemens cung cấp các tùy chọn màn hình như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). BOP-2: Giao diện cơ bản, dạng text 2 dòng, cho phép cài đặt các thông số cơ bản, giám sát trạng thái và chẩn đoán lỗi đơn giản. IOP-2: Giao diện đồ họa thông minh, màn hình màu, hỗ trợ đa ngôn ngữ (bao gồm tiếng Việt khi cài đặt), hiển thị trực quan, có hướng dẫn cài đặt theo ứng dụng (wizard), sao lưu/phục hồi thông số qua thẻ nhớ SD, giúp việc cấu hình và vận hành trở nên dễ dàng và nhanh chóng hơn đáng kể.
• Vỏ máy (Enclosure): Được chế tạo từ vật liệu cao cấp, chắc chắn, đạt cấp bảo vệ IP20 (hoặc các tùy chọn IP cao hơn), giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và các tác động vật lý thông thường trong môi trường công nghiệp. Thiết kế vỏ máy cũng tối ưu cho việc lắp đặt trong tủ điện, tiết kiệm không gian.
• Hệ thống làm mát (Cooling System): Tích hợp quạt làm mát hiệu suất cao, hoạt động thông minh (chỉ chạy khi cần thiết hoặc theo nhiệt độ cài đặt), giúp duy trì nhiệt độ vận hành ổn định cho các linh kiện công suất, kéo dài tuổi thọ thiết bị và đảm bảo hiệu suất không bị suy giảm do quá nhiệt. Thiết kế luồng khí tối ưu giúp tản nhiệt hiệu quả.
• Các cổng kết nối: Bao gồm các terminal đấu nối dây động lực (ngõ vào, ngõ ra motor, DC link, braking resistor nếu có), các terminal cho tín hiệu điều khiển (I/O số, I/O tương tự), cổng truyền thông (RJ45 cho PROFINET/Ethernet/IP), cổng kết nối màn hình OP và cổng USB (trên một số CU) cho việc kết nối với máy tính.

2. Các tính năng chính của sản phẩm 6SL3220-3YE28-0UF0

• Chức năng chuyên dụng: Tích hợp sẵn các chức năng tối ưu cho bơm (điều khiển đa bơm, chống tắc nghẽn, bảo vệ chạy khô, chế độ ngủ đông thông minh khi nhu cầu thấp) và quạt (chức năng dò tìm tốc độ và khởi động bám theo tốc độ motor đang quay tự do – flying restart, điều khiển PID tích hợp).
• Tiết kiệm năng lượng vượt trội: Thuật toán điều khiển vector không cảm biến (SLVC) và điều khiển V/f ECO tự động tối ưu hóa từ thông động cơ, giảm đáng kể tổn hao năng lượng, đặc biệt ở chế độ tải non. Theo Siemens, việc sử dụng G120X có thể giúp tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống (ví dụ: dùng van tiết lưu).
• Thiết kế cho môi trường khắc nghiệt: Bo mạch được phủ lớp bảo vệ (coated PCBs) giúp chống ẩm, bụi bẩn và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, nhà máy xử lý nước hay trạm bơm. Có khả năng hoạt động ở nhiệt độ môi trường lên đến 60°C (có giảm công suất).
• Tuổi thọ cao: Sử dụng linh kiện chất lượng cao, tụ điện và quạt làm mát có tuổi thọ thiết kế dài, giảm thiểu nhu cầu bảo trì và thay thế.
• Giao diện thân thiện: Tùy chọn màn hình IOP-2 với giao diện đồ họa trực quan, hỗ trợ tiếng Việt, và các trình hướng dẫn cài đặt theo ứng dụng (Wizards) giúp người dùng cấu hình nhanh chóng mà không cần kiến thức chuyên sâu.
• Kết nối đơn giản: Hỗ trợ kết nối không dây qua module Smart Access Module (tùy chọn), cho phép cấu hình và giám sát biến tần bằng điện thoại thông minh hoặc máy tính bảng qua Wifi.
• Phần mềm mạnh mẽ: SINAMICS Startdrive tích hợp trong TIA Portal cung cấp môi trường kỹ thuật đồng nhất, trực quan cho việc cấu hình, lập trình, chẩn đoán và sao lưu thông số.
• An toàn cấp độ cao: Tích hợp sẵn chức năng STO (Safe Torque Off) đạt chuẩn SIL 2 / PL d, giúp ngắt mô-men xoắn động cơ một cách an toàn mà không cần dùng contactor phụ, giảm chi phí, tiết kiệm không gian tủ điện và tăng độ tin cậy cho hệ thống an toàn máy móc.
• Tích hợp sẵn chuẩn công nghiệp: Hỗ trợ sẵn các giao thức truyền thông phổ biến nhất hiện nay là PROFINET và EtherNet/IP, dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại của Siemens hoặc các hãng khác (Rockwell Automation,…).
• Khả năng mở rộng: Có thể mở rộng thêm các giao thức khác như PROFIBUS DP, Modbus RTU/TCP thông qua các module truyền thông tùy chọn.
• Giảm nhiễu điện từ: Tích hợp sẵn bộ lọc EMC loại C2 (theo tiêu chuẩn EN 61800-3), giúp giảm phát xạ nhiễu điện từ, đảm bảo tương thích điện từ trong môi trường công nghiệp và dân dụng, tuân thủ các quy định về EMC mà không cần lắp thêm bộ lọc ngoài cồng kềnh và tốn kém.

3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE28-0UF0 với phần mềm

A. Các phương pháp kết nối phổ biến:

1. Kết nối qua cổng Ethernet (PROFINET/EtherNet/IP): Đây là phương pháp phổ biến và hiệu quả nhất, đặc biệt khi biến tần được tích hợp vào hệ thống mạng tự động hóa.
2. Kết nối qua cổng USB (trên một số Module Điều khiển hoặc qua bộ chuyển đổi): Một số Module Điều khiển (CU) có thể có cổng mini-USB hoặc yêu cầu bộ chuyển đổi USB-to-Serial để kết nối trực tiếp với máy tính cho mục đích cấu hình ban đầu hoặc chẩn đoán.
3. Kết nối không dây qua Smart Access Module (Tùy chọn): Module này tạo ra một điểm truy cập Wifi, cho phép kết nối bằng điện thoại thông minh, máy tính bảng hoặc laptop để cấu hình và giám sát mà không cần dây cáp.

B. Các bước kết nối cơ bản sử dụng SINAMICS Startdrive trong TIA Portal qua cổng Ethernet:

Bước 1: Chuẩn bị phần cứng và phần mềm:

• Máy tính đã cài đặt phần mềm TIA Portal với gói SINAMICS Startdrive tương thích với firmware của biến tần G120X. Bạn có thể tải TIA Portal từ trang web của Siemens (yêu cầu bản quyền hoặc dùng thử).
• Cáp mạng Ethernet (RJ45) chất lượng tốt.
• Biến tần 6SL3220-3YE28-0UF0 đã được cấp nguồn điều khiển (thường là 24VDC cho Control Unit). Nguồn động lực chưa cần thiết cho việc cấu hình.

Bước 2: Kết nối vật lý:

• Kết nối một đầu cáp Ethernet vào cổng mạng trên Module Điều khiển (Control Unit) của biến tần G120X.
• Kết nối đầu còn lại của cáp Ethernet vào cổng mạng của máy tính hoặc vào switch mạng chung nếu biến tần và máy tính cùng thuộc một mạng LAN.

Bước 3: Cấu hình địa chỉ IP:

• Trên máy tính: Đảm bảo địa chỉ IP của máy tính cùng lớp mạng với địa chỉ IP mặc định hoặc địa chỉ IP đã được gán cho biến tần. Ví dụ, nếu IP biến tần là 192.168.0.1, bạn có thể đặt IP máy tính là 192.168.0.10 với Subnet Mask 255.255.255.0.
• Trên biến tần: Địa chỉ IP mặc định của G120X thường có thể tìm thấy trong tài liệu hoặc cần được gán lần đầu bằng công cụ Primary Setup Tool (PST) của Siemens hoặc qua màn hình IOP-2 nếu có.

Bước 4: Khởi động TIA Portal và tạo dự án:

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (New project) hoặc mở một dự án có sẵn.

Bước 5: Dò tìm và thêm biến tần vào dự án:

• Trong giao diện TIA Portal, chuyển sang chế độ Project view.
• Chọn mục Online > Accessible devices hoặc tìm trong Hardware catalog để thêm mới biến tần G120X vào cấu hình phần cứng.
• Nếu chọn Accessible devices, TIA Portal sẽ quét mạng để tìm các thiết bị Siemens tương thích. Chọn card mạng phù hợp trên máy tính và nhấn Start search.
• Biến tần Siemens G120X 15kW của bạn sẽ xuất hiện trong danh sách. Chọn nó và nhấn Show hoặc Add device to project.

Bước 6: Thiết lập kết nối Online:

• Sau khi biến tần đã được thêm vào dự án, nhấp chuột phải vào biểu tượng biến tần trong cây dự án và chọn Online & diagnostics.
• Nhấn nút Go online. Nếu kết nối thành công, các biểu tượng trạng thái sẽ chuyển sang màu xanh lá cây hoặc cam, cho biết trạng thái kết nối online.

Bước 7: Bắt đầu cấu hình và giám sát:

Giờ đây, bạn có thể truy cập vào các mục Parameter, Commissioning, Diagnostics để xem thông số, cài đặt, chạy thử động cơ (commissioning wizard), và chẩn đoán lỗi biến tần G120X 15kW.

4. Cách lập trình sản phẩm 6SL3220-3YE28-0UF0

A. Các phương pháp cài đặt thông số:

Sử dụng Bảng điều khiển BOP-2 (Basic Operator Panel – tùy chọn):

• Phù hợp cho các cài đặt cơ bản và nhanh chóng tại tủ điện.
• Giao diện dạng số và các nút bấm điều hướng menu.
• Yêu cầu tham khảo danh sách thông số (Parameter List) trong tài liệu để biết mã số (p-number) và ý nghĩa của từng thông số.

Sử dụng Bảng điều khiển IOP-2 (Intelligent Operator Panel – tùy chọn):

• Trực quan hơn với màn hình đồ họa, menu dạng cây thư mục rõ ràng, hỗ trợ đa ngôn ngữ (có thể có tiếng Việt tùy phiên bản firmware).
• Có chức năng Wizard (Application Wizard) hướng dẫn cài đặt từng bước cho các ứng dụng phổ biến (bơm, quạt).
• Cho phép sao lưu/phục hồi bộ thông số qua thẻ nhớ SD hoặc bộ nhớ trong.

Sử dụng Phần mềm SINAMICS Startdrive (trong TIA Portal) hoặc STARTER:

• Phương pháp mạnh mẽ và toàn diện nhất.
• Giao diện đồ họa trên máy tính, hiển thị rõ ràng tên, đơn vị, dải giá trị, và mô tả chi tiết của từng thông số.
• Cho phép cài đặt hàng loạt, so sánh thông số, theo dõi online, chẩn đoán lỗi nâng cao.
• Lưu trữ dự án dễ dàng.

B. Quy trình cài đặt thông số cơ bản (Ví dụ sử dụng phần mềm Startdrive):

Bước 1. Kết nối với biến tần: Thực hiện kết nối giữa máy tính và biến tần như hướng dẫn ở mục 4.

Bước 2. Truy cập chế độ Online/Commissioning: Đưa biến tần vào chế độ cài đặt thông số trong phần mềm.

Bước 3. Chạy Wizard (nếu muốn): Sử dụng trình hướng dẫn để cấu hình nhanh các thông số chính:

• Chọn ứng dụng (Bơm, Quạt…).
• Nhập thông số động cơ (từ nhãn động cơ: điện áp, dòng điện, công suất, tần số, tốc độ định mức, cos phi). Đây là bước CỰC KỲ QUAN TRỌNG để biến tần điều khiển chính xác.
• Chọn chế độ điều khiển (V/f hoặc Vector).
• Cấu hình ngõ vào/ra (DI/DO/AI/AO) cho các chức năng điều khiển (Start/Stop, chọn tốc độ đặt, tín hiệu phản hồi…).
• Đặt các giới hạn (tần số min/max, dòng điện max…).

Bước 4. Cài đặt thông số chi tiết (Expert List): Truy cập danh sách thông số đầy đủ để tinh chỉnh:

• Thông số Động cơ (Motor Data – p03xx): Kiểm tra lại các thông số đã nhập từ nhãn động cơ (p0304: Điện áp, p0305: Dòng điện, p0307: Công suất, p0310: Tần số, p0311: Tốc độ). Chạy chức năng nhận dạng động cơ (Motor Identification – p1910) để tối ưu hóa điều khiển.
• Thời gian Tăng/Giảm tốc (Ramp Times – p1120, p1121): Đặt thời gian tăng tốc (từ 0Hz đến tần số max) và giảm tốc (từ tần số max về 0Hz) phù hợp với quán tính tải, tránh sốc cơ khí và quá dòng/quá áp. Ví dụ: p1120 = 10.0 s (tăng tốc trong 10 giây), p1121 = 15.0 s (giảm tốc trong 15 giây).
• Giới hạn Tần số (Frequency Limits – p1080, p1082): Đặt tần số hoạt động tối thiểu (p1080) và tối đa (p1082) cho ứng dụng. Ví dụ: p1080 = 5.0 Hz, p1082 = 50.0 Hz.
• Nguồn Tín hiệu Đặt (Setpoint Source – p1000): Chọn nguồn đặt tốc độ/tần số (ví dụ: qua ngõ vào Analog AI1, qua mạng truyền thông Profinet, qua bảng điều khiển…).
• Nguồn Lệnh Điều khiển (Command Source – p0700): Chọn nguồn cấp lệnh Start/Stop, đảo chiều (ví dụ: qua ngõ vào số DI1, qua mạng, qua bảng điều khiển…).
• Cài đặt Ngõ vào/ra (I/O Configuration – p07xx, p2xxx): Gán chức năng cụ thể cho từng DI, DO, AI, AO. Ví dụ: DI1 = ON/OFF1 (Start/Stop), AI1 = Main setpoint (Nhận tín hiệu 4-20mA đặt tần số).
• Chức năng Bảo vệ (Protection Functions – p0640, p21xx): Cài đặt ngưỡng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt động cơ (qua PTC/KTY hoặc tính toán I2t)… Ví dụ: p0640 = [Dòng định mức động cơ].

Bước 5. Lưu thông số: Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile (bộ nhớ không mất dữ liệu khi mất điện) của biến tần (thường là lệnh “Save parameters” hoặc “Copy RAM to ROM”).

Bước 6. Kiểm tra vận hành: Cho biến tần chạy thử ở các chế độ và tốc độ khác nhau, theo dõi các thông số vận hành (dòng điện, tần số, điện áp DC bus…) để đảm bảo hoạt động ổn định và đúng yêu cầu.

C. Ví dụ cài đặt đơn giản cho Bơm ly tâm 15kW:

• Chạy Wizard, chọn ứng dụng Bơm.
• Nhập thông số động cơ 15kW từ nhãn.
• Chọn chế độ điều khiển V/f bình phương (Quadratic V/f) để tiết kiệm năng lượng.
• Đặt DI1 làm lệnh Start/Stop.
• Đặt AI1 (4-20mA) làm tín hiệu đặt tần số từ cảm biến áp suất (giả sử điều khiển áp suất không đổi).
• Đặt thời gian tăng/giảm tốc êm ái (ví dụ 20s) để tránh nước va.
• Lưu thông số và chạy thử.

5. Khắc phục một số lỗi thường gặp trên 6SL3220-3YE28-0UF0
