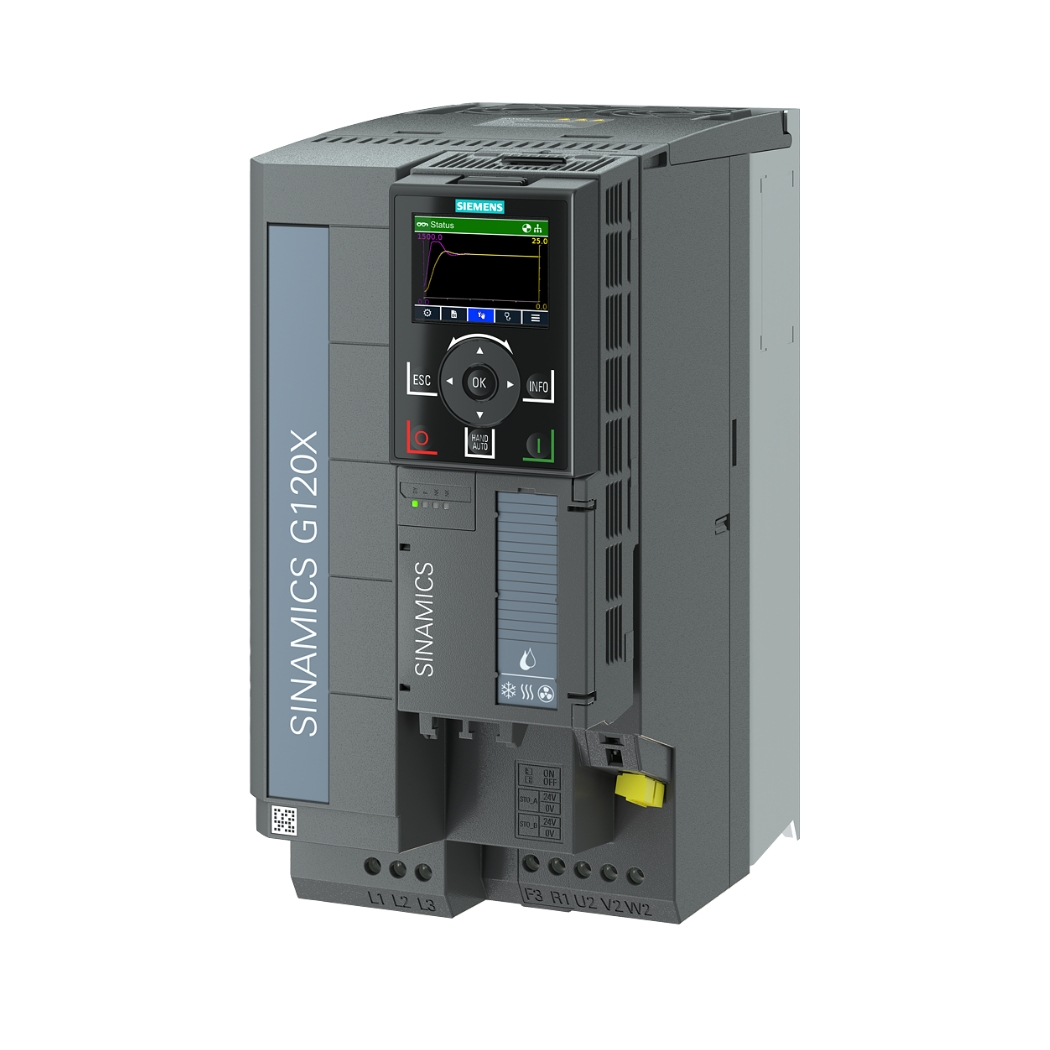

6SL3220-3YE26-0AF0 – Biến tần G120X 3AC 11kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE26-0AF0 Siemens G120X 3AC 11kW, bộ biến tần công nghiệp mạnh mẽ từ Siemens, chính là lời giải đáp hoàn hảo cho những thách thức về hiệu suất và chi phí mà các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp đang đối mặt trong môi trường công nghiệp đòi hỏi sự chính xác và bền bỉ.

Nếu bạn đang tìm kiếm một giải pháp điều khiển động cơ 3 pha 11kW đáng tin cậy, tiết kiệm năng lượng và dễ dàng tích hợp vào hệ thống tự động hóa hiện có, thiết bị truyền động Sinamics G120X này, phân phối chính hãng bởi thanhthienphu.vn, sẽ mở ra một kỷ nguyên mới cho hiệu quả vận hành của bạn.

1. Cấu Tạo Sản Phẩm 6SL3220-3YE26-0AF0

• Khối Công Suất (Power Module – PM): Đây là trái tim của biến tần, chịu trách nhiệm biến đổi nguồn điện xoay chiều (AC) thành một chiều (DC) và sau đó nghịch lưu thành điện áp AC có tần số và biên độ thay đổi để điều khiển tốc độ động cơ. Với công suất 11kW, khối PM của 6SL3220-3YE26-0AF0 được thiết kế với các linh kiện bán dẫn công suất cao (IGBT) thế hệ mới, đảm bảo hiệu suất chuyển đổi năng lượng tối ưu, giảm tổn thất nhiệt và tăng cường độ tin cậy. Hệ thống tản nhiệt hiệu quả với quạt làm mát thông minh giúp duy trì nhiệt độ hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường nhiệt độ cao.
• Khối Điều Khiển (Control Unit – CU): Bộ não của biến tần, nơi xử lý các thuật toán điều khiển phức tạp, giao tiếp với người dùng và hệ thống tự động hóa cấp cao hơn. Khối CU tích hợp bộ vi xử lý mạnh mẽ, cho phép thực hiện các chế độ điều khiển tiên tiến như điều khiển vector không cảm biến (SLVC) hoặc điều khiển V/f, đảm bảo mô-men xoắn ổn định và đáp ứng tốc độ nhanh nhạy. Nó cũng quản lý các ngõ vào/ra (I/O) analog và digital, tích hợp các chức năng bảo vệ động cơ và biến tần toàn diện (quá tải, quá áp, thấp áp, quá nhiệt, chạm đất…).
• Đầu nối nguồn vào 3 pha và đầu nối ra động cơ: Thiết kế chắc chắn, dễ dàng đấu nối cáp động lực.
• Cổng truyền thông: Tích hợp sẵn cổng PROFINET/EtherNet/IP kép, cho phép kết nối dễ dàng vào các hệ thống mạng tự động hóa hiện đại của Siemens (TIA Portal) hoặc Rockwell Automation. USS và Modbus RTU cũng được hỗ trợ qua cổng RS485.
• Đầu nối I/O: Các terminal cho tín hiệu analog (AI/AO) và digital (DI/DO) được bố trí rõ ràng, thuận tiện cho việc đấu nối các cảm biến, tín hiệu điều khiển và tín hiệu phản hồi.
• Khe cắm thẻ nhớ SD/MMC: Dùng để sao lưu/phục hồi tham số, cập nhật firmware, giúp việc thay thế và bảo trì nhanh chóng, giảm thiểu thời gian dừng máy.
• Vỏ Máy và Hệ Thống Làm Mát: Vỏ máy đạt cấp bảo vệ IP20, được làm từ vật liệu chất lượng cao, chống va đập và chịu được môi trường công nghiệp. Thiết kế tản nhiệt thông minh với các khe thông gió tối ưu và quạt làm mát có thể điều khiển tốc độ (hoặc thay thế dễ dàng) đảm bảo luồng không khí lưu thông hiệu quả, giữ cho các linh kiện bên trong hoạt động trong phạm vi nhiệt độ an toàn, kéo dài tuổi thọ thiết bị.
• Lớp Phủ Bảo Vệ Bo Mạch (Coating): Các bo mạch điện tử quan trọng được phủ một lớp bảo vệ đặc biệt (chuẩn 3C2), tăng cường khả năng chống ẩm, bụi bẩn và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, nâng cao đáng kể độ bền và sự ổn định.

2. Các Tính Năng Chính Của Sản Phẩm 6SL3220-3YE26-0AF0

• Chuyên dụng cho Bơm, Quạt, HVAC: Đây là điểm nhấn cốt lõi của dòng G120X. Biến tần được trang bị các thuật toán điều khiển và chức năng phần mềm tối ưu hóa đặc biệt cho các ứng dụng có mô-men thay đổi (variable torque) như bơm ly tâm, quạt thông gió, máy nén trong hệ thống điều hòa không khí. Các chế độ như điều khiển đa bơm (multi-pump control), chức năng chống tắc nghẽn đường ống (pipe filling mode), chế độ ngủ/thức (hibernation mode) khi nhu cầu thấp, giúp hệ thống hoạt động hiệu quả, ổn định và tiết kiệm năng lượng tối đa.
• Tiết kiệm năng lượng vượt trội: Nhờ các chế độ vận hành thông minh như ECO mode (tự động tối ưu hóa từ thông động cơ), chức năng bỏ qua tần số cộng hưởng (skip frequency), và khả năng điều chỉnh tốc độ chính xác theo nhu cầu thực tế, 6SL3220-3YE26-0AF0 giúp giảm đáng kể lượng điện năng tiêu thụ so với các phương pháp điều khiển truyền thống (van tiết lưu, cánh hướng dòng) hoặc các biến tần thế hệ cũ. Theo Siemens, việc sử dụng biến tần cho bơm quạt có thể tiết kiệm tới 60% năng lượng. Điều này trực tiếp làm giảm chi phí vận hành hàng tháng, một yếu tố quan trọng đối với mọi doanh nghiệp.
• Khả năng kết nối mạng mạnh mẽ và linh hoạt: Tích hợp sẵn các giao thức truyền thông công nghiệp phổ biến nhất như PROFINET (tiêu chuẩn của Siemens), EtherNet/IP, Modbus RTU và BACnet MS/TP (cho tự động hóa tòa nhà), biến tần G120X 11kW dễ dàng tích hợp vào bất kỳ hệ thống điều khiển giám sát nào (PLC, SCADA, BMS). Điều này cho phép giám sát trạng thái, thu thập dữ liệu vận hành, điều khiển từ xa và chẩn đoán lỗi một cách tập trung và hiệu quả, mở đường cho các giải pháp nhà máy thông minh và IoT công nghiệp.
• Vận hành tin cậy trong môi trường khắc nghiệt: G120X được thiết kế để hoạt động bền bỉ. Bo mạch được phủ lớp bảo vệ (coated PCB) giúp chống ẩm, bụi bẩn và các hóa chất ăn mòn nhẹ thường gặp trong môi trường công nghiệp. Dải nhiệt độ hoạt động rộng (-10°C đến +60°C, có giảm công suất ở nhiệt độ cao) và khả năng chịu được điện áp nguồn dao động lớn (+10% / -20%) đảm bảo hoạt động ổn định ngay cả trong những điều kiện lắp đặt khó khăn tại Việt Nam.
• An toàn tích hợp (Integrated Safety): Chức năng STO (Safe Torque Off) đạt chuẩn SIL 3 (IEC 61508) và PL e (ISO 13849-1) được tích hợp sẵn qua đấu nối cứng terminal. Tính năng này giúp ngắt mô-men động cơ một cách an toàn mà không cần dùng contactor công suất phụ, giảm chi phí, tiết kiệm không gian tủ điện và quan trọng nhất là nâng cao mức độ an toàn cho người vận hành và bảo trì máy móc.
• Giao diện vận hành thân thiện: Với tùy chọn màn hình BOP-2 hoặc IOP-2, việc cài đặt thông số, vận hành và chẩn đoán lỗi trở nên trực quan và dễ dàng. Đặc biệt, màn hình IOP-2 với giao diện đồ họa, hỗ trợ tiếng Việt và khả năng sao lưu/phục hồi thông số qua thẻ nhớ SD giúp tiết kiệm thời gian đáng kể trong quá trình commissioning và bảo trì. Các trình hướng dẫn cài đặt nhanh (wizards) giúp người dùng cấu hình biến tần cho các ứng dụng phổ biến chỉ trong vài bước đơn giản.
• Thiết kế nhỏ gọn và dễ lắp đặt: Kích thước vật lý được tối ưu hóa (ví dụ Frame Size FSB cho công suất 11kW) giúp tiết kiệm không gian quý giá trong tủ điện. Việc đấu nối dây động lực và điều khiển cũng được đơn giản hóa với các terminal rõ ràng, dễ tiếp cận.

3. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-3YE26-0AF0 Với Phần Mềm

1. Chuẩn bị phần cứng và phần mềm:

• Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) với gói SINAMICS Startdrive tương thích với firmware của G120X. Đảm bảo phiên bản TIA Portal và Startdrive đủ mới để hỗ trợ G120X.
• Cáp USB Type A sang Type B (loại cáp thường dùng cho máy in).
• Biến tần 6SL3220-3YE26-0AF0 đã được cấp nguồn điều khiển (Control Unit Power Supply). Lưu ý: Không nhất thiết phải cấp nguồn động lực cho biến tần trong quá trình cài đặt.

2. Kết nối vật lý:

• Cắm đầu cáp USB Type B vào cổng USB tương ứng trên mặt trước của biến tần G120X (vị trí có thể thay đổi tùy theo thiết kế cụ thể, thường nằm gần các cổng I/O hoặc dưới nắp che).
• Cắm đầu cáp USB Type A vào cổng USB trên máy tính của bạn.
• Windows sẽ tự động nhận diện thiết bị và cài đặt driver cần thiết (hoặc yêu cầu cài đặt driver đi kèm TIA Portal/Startdrive nếu chưa có).

3. Mở phần mềm TIA Portal và tạo dự án mới (hoặc mở dự án có sẵn):

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở một dự án hiện có (Open existing project).

4. Thêm biến tần G120X vào dự án:

• Trong giao diện Project view, tìm đến mục “Add new device”.
• Chọn “Drives” -> “SINAMICS” -> “SINAMICS G120X PN” (PN là viết tắt của PROFINET, nhưng cũng dùng cho kết nối USB/Ethernet trực tiếp).
• Tìm đúng mã hiệu 6SL3220-3YE26-0AF0 hoặc chọn phiên bản G120X PN tương ứng với công suất 11kW và firmware phù hợp. Nếu không chắc chắn về firmware, bạn có thể chọn phiên bản chung và cập nhật sau khi kết nối online.
• Đặt tên cho biến tần (ví dụ: Bom_Cap_Nuoc_1) và nhấn “Add”.

5. Thiết lập kết nối Online:

• Trong cây dự án (Project tree), nhấp chuột phải vào biểu tượng biến tần vừa thêm và chọn “Online & diagnostics”.
• Trong cửa sổ “Online access”, chọn card mạng ảo tương ứng với kết nối USB (thường có tên như “Siemens USB to PN/IE Adapter” hoặc tương tự).
• Nhấn nút “Update accessible devices”. Phần mềm sẽ quét và tìm kiếm biến tần đang kết nối qua USB.
• Khi biến tần G120X xuất hiện trong danh sách, chọn nó và nhấn nút “Go online”. Biểu tượng trạng thái sẽ chuyển sang màu xanh lá hoặc cam, báo hiệu kết nối thành công.

6. Upload cấu hình từ biến tần (nếu cần):

Nếu bạn muốn lấy cấu hình hiện tại từ biến tần về máy tính, nhấp chuột phải vào biến tần trong cây dự án và chọn “Upload from device”.

7. Truy cập và chỉnh sửa thông số:

• Sau khi online, bạn có thể truy cập vào mục “Parameters” để xem và chỉnh sửa các thông số của biến tần. Startdrive cung cấp giao diện đồ họa trực quan với các nhóm thông số được sắp xếp logic, kèm theo giải thích chi tiết.
• Bạn cũng có thể sử dụng các trình hướng dẫn “Commissioning wizards” để cài đặt nhanh cho các ứng dụng cụ thể.

Lưu ý khi kết nối qua PROFINET/EtherNet/IP:

• Quá trình tương tự nhưng thay vì chọn card mạng USB, bạn sẽ chọn card mạng Ethernet của máy tính đã được kết nối vào cùng mạng LAN với biến tần G120X.
• Cần đảm bảo địa chỉ IP của máy tính và biến tần nằm trong cùng một dải mạng và không bị trùng lặp. Bạn có thể sử dụng công cụ “Accessible devices” trong TIA Portal/Startdrive để dò tìm và gán địa chỉ IP cho biến tần.

4. Cách Lập Trình Sản Phẩm 6SL3220-3YE26-0AF0

Có hai phương pháp chính để lập trình/cài đặt thông số cho G120X:

• Sử dụng Màn hình vận hành (BOP-2 hoặc IOP-2): Phù hợp cho việc cài đặt nhanh, thay đổi các thông số cơ bản tại chỗ mà không cần máy tính.
• Sử dụng Phần mềm (SINAMICS Startdrive trong TIA Portal hoặc STARTER): Cung cấp giao diện trực quan, quản lý thông số khoa học, phù hợp cho việc cấu hình chi tiết, sao lưu và chẩn đoán chuyên sâu.

Dưới đây là các bước lập trình cơ bản thường được thực hiện, áp dụng cho cả hai phương pháp (giao diện có thể khác nhau nhưng logic là tương tự):

1. Khởi động và Truy cập Menu Cài đặt:

• Trên BOP-2/IOP-2: Sau khi cấp nguồn điều khiển, màn hình sẽ hiển thị. Sử dụng các phím điều hướng (lên, xuống, OK, ESC) để truy cập vào menu cài đặt thông số (Parameter menu).
• Trên Phần mềm: Sau khi kết nối thành công với biến tần (như hướng dẫn ở mục 4), truy cập vào mục “Parameter” hoặc “Commissioning”.

2. Thực hiện Cài đặt Nhanh (Quick Commissioning / Wizard):

Đây là cách đơn giản nhất, đặc biệt cho các ứng dụng bơm/quạt tiêu chuẩn.

Tìm đến trình hướng dẫn cài đặt (Wizard). IOP-2 và phần mềm cung cấp các wizard rất trực quan.

Làm theo các bước hướng dẫn, nhập các thông tin cơ bản như:

• Ứng dụng: Chọn Bơm (Pump) hoặc Quạt (Fan).
• Thông số Động cơ: Nhập các giá trị từ nhãn động cơ (Motor nameplate): Điện áp (Voltage), Dòng điện (Current), Tần số (Frequency), Tốc độ định mức (Rated speed), Công suất (Power), Hệ số công suất (Cos Phi). Việc nhập đúng thông số động cơ là cực kỳ quan trọng để biến tần tính toán và bảo vệ động cơ chính xác.
• Chế độ Điều khiển: Thường chọn V/f hoặc SLVC tùy ứng dụng.
• Cài đặt Ngõ vào/ra: Cấu hình các tín hiệu điều khiển (ví dụ: Start/Stop từ DI, đặt tốc độ từ AI 0-10V hoặc 4-20mA).
• Giới hạn và Bảo vệ: Đặt giới hạn tốc độ min/max, dòng điện giới hạn.

Sau khi hoàn thành wizard, biến tần sẽ tự động tính toán và tối ưu hóa một số thông số liên quan.

3. Nhập Thông số Động cơ Thủ công (Motor Data Identification):

• Nếu không dùng wizard hoặc cần tinh chỉnh, bạn cần truy cập vào nhóm thông số động cơ (thường bắt đầu bằng p03xx).
• Nhập chính xác các giá trị từ nhãn động cơ như đã liệt kê ở trên (p0304: Điện áp, p0305: Dòng điện, p0307: Công suất, p0310: Tần số, p0311: Tốc độ).
• Thực hiện nhận dạng động cơ (Motor Identification – Motor ID): Tìm đến thông số kích hoạt Motor ID (thường là p1900). Chọn chế độ nhận dạng phù hợp (ví dụ: nhận dạng tĩnh khi động cơ đứng yên, hoặc nhận dạng động thái khi động cơ quay). Chạy lệnh Motor ID (đặt p1900=1 hoặc 2 tùy chế độ và cấp lệnh Start). Biến tần sẽ tự động đo đạc các tham số nội tại của động cơ để tối ưu hóa thuật toán điều khiển. Lưu ý: Đảm bảo an toàn khi thực hiện Motor ID động.

4. Cấu hình Tham số Vận hành Chính:

• Thời gian tăng/giảm tốc (Ramp times): Cài đặt thời gian để động cơ tăng tốc từ 0 đến tốc độ tối đa (p1120: Ramp-up time) và giảm tốc từ tốc độ tối đa về 0 (p1121: Ramp-down time). Điều chỉnh phù hợp để tránh sốc cơ khí và quá dòng.
• Điểm đặt Tốc độ (Speed Setpoint): Xác định nguồn đặt tốc độ (p1000). Ví dụ: đặt tốc độ cố định (Fixed speed), đặt từ ngõ vào tương tự AI (Analog input), đặt qua truyền thông mạng (Fieldbus).
• Lệnh Điều khiển (Control Command Source): Xác định nguồn cấp lệnh Start/Stop, đảo chiều (p0700). Ví dụ: từ Terminal (DI), từ màn hình BOP/IOP, từ truyền thông mạng.
• Giới hạn (Limits): Đặt giới hạn tốc độ tối thiểu (p1080), tối đa (p1082), giới hạn dòng điện (p0640).

5. Cấu hình các Chức năng Nâng cao (Tùy chọn):

• Cài đặt chức năng điều khiển PID tích hợp (cho ứng dụng điều áp, lưu lượng).
• Cấu hình chế độ tiết kiệm năng lượng ECO mode (p1310).
• Thiết lập các chức năng dành riêng cho bơm/quạt (điều khiển đa bơm, chế độ ngủ…).
• Cài đặt truyền thông mạng (địa chỉ IP, tốc độ baud…).
• Cấu hình chức năng an toàn STO.

6. Lưu Thông số:

• Sau khi hoàn tất cài đặt, điều quan trọng là phải lưu thông số vào bộ nhớ non-volatile (bộ nhớ không bị mất khi mất điện).
• Tìm đến thông số lưu trữ (thường là p0971) và đặt giá trị phù hợp để lưu (ví dụ: p0971 = 1).
• Trên Phần mềm: Thường có nút “Save parameters” hoặc “Copy RAM to ROM”.

Lập trình 6SL3220-3YE26-0AF0 không đòi hỏi bạn phải là chuyên gia về mã lệnh phức tạp, mà chủ yếu là việc hiểu ý nghĩa và cài đặt đúng các thông số phù hợp với ứng dụng. Với sự hỗ trợ của tài liệu kỹ thuật chi tiết từ Siemens, các công cụ phần mềm trực quan và sự tư vấn từ đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn (Hotline 08.12.77.88.99), bạn hoàn toàn có thể làm chủ thiết bị này, khai thác tối đa hiệu quả và góp phần vào thành công của doanh nghiệp. Hãy xem việc lập trình biến tần như một hành trình khám phá công nghệ đầy thú vị.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3220-3YE26-0AF0

Một số cảnh báo (Alarm) thường gặp:

• A01009: Lỗi cấu hình PROFINET/EtherNet/IP. (Kiểm tra cài đặt mạng, cáp kết nối).
• A07910: Động cơ quá nhiệt (Cảnh báo sớm dựa trên I2t). (Kiểm tra tải, làm mát động cơ).
• A30031: Tải phần cứng quá cao. (Giảm tải hoặc xem xét biến tần công suất lớn hơn nếu cần).

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Chuyên Sâu Về Biến Tần 6SL3220-3YE26-0AF0

Bạn đã thấy được sức mạnh, sự linh hoạt và những lợi ích vượt trội mà biến tần 6SL3220-3YE26-0AF0 Siemens G120X 3AC 11kW mang lại. Đây chính là mảnh ghép hoàn hảo giúp giải quyết những thách thức về hiệu suất, chi phí và độ tin cậy mà hệ thống truyền động của bạn đang đối mặt.

Từ việc tối ưu hóa hoạt động của bơm và quạt trong ngành nước, HVAC đến việc nâng cao hiệu quả trong các dây chuyền sản xuất công nghiệp, xây dựng hay năng lượng, bộ biến tần công nghiệp này của Siemens là một lựa chọn đầu tư thông minh, hướng tới sự phát triển bền vững và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn.

Tại sao nên chọn thanhthienphu.vn làm đối tác cung cấp thiết bị điện công nghiệp và tự động hóa?

• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Cam kết 100% sản phẩm Siemens chính hãng, có đầy đủ chứng từ CO/CQ.
• Giá Cả Cạnh Tranh: Chính sách giá tốt nhất thị trường cùng nhiều chương trình ưu đãi hấp dẫn.
• Tồn Kho Sẵn Sàng: Luôn có sẵn số lượng lớn các mã hàng thông dụng như 6SL3220-3YE26-0AF0, đáp ứng nhanh chóng nhu cầu của bạn.
• Tư Vấn Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư am hiểu sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn giải pháp tối ưu.
• Dịch Vụ Hậu Mãi Chu Đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng nhanh chóng và tận tâm.
• Giao Hàng Toàn Quốc: Mạng lưới giao hàng nhanh chóng, linh hoạt trên khắp cả nước.

Nhấc máy lên và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để được các chuyên gia của thanhthienphu.vn tư vấn trực tiếp, giải đáp mọi thắc mắc và nhận báo giá tốt nhất cho sản phẩm 6SL3220-3YE26-0AF0 Siemens G120X 3AC 11kW. Hoặc ghé thăm chúng tôi tại Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Website: thanhthienphu.vn

Thanhthienphu.vn – Đồng hành cùng bạn trên con đường chinh phục hiệu quả và sự đổi mới trong công nghiệp.
