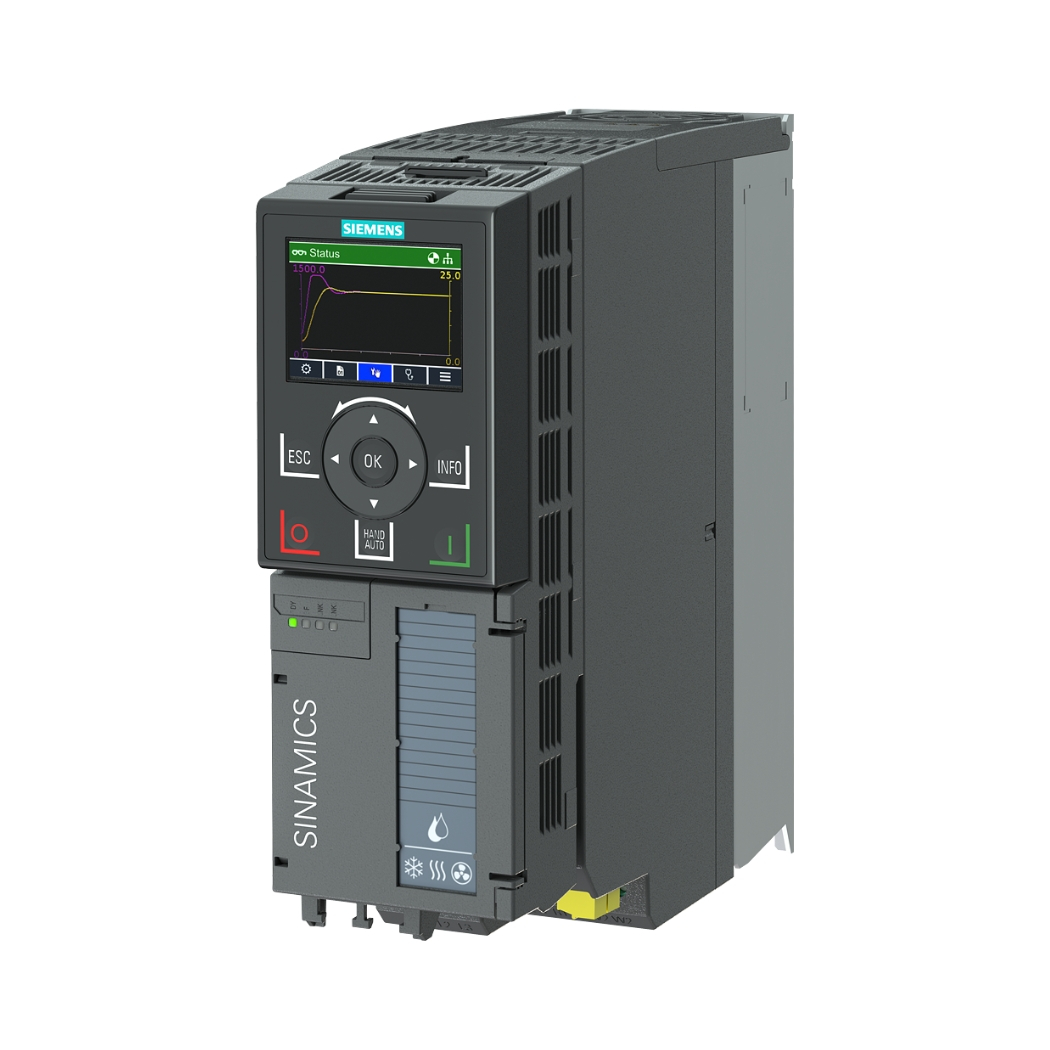

6SL3220-3YE24-0AF0 – Biến tần G120X 3AC 7.5kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE24-0AF0 G120X 3AC 7.5kW không chỉ là một mã sản phẩm, mà là chìa khóa mở ra cánh cửa hiệu suất vượt trội và độ tin cậy tuyệt đối cho hệ thống điều khiển động cơ 3 pha 7.5kW của bạn, một giải pháp hàng đầu được cung cấp bởi thanhthienphu.vn.

Chúng tôi hiểu rằng, với vai trò là kỹ sư điện, kỹ thuật viên hay quản lý kỹ thuật, quý vị luôn tìm kiếm những thiết bị không chỉ mạnh mẽ, bền bỉ mà còn phải thông minh, tiết kiệm năng lượng và dễ dàng tích hợp vào hệ thống hiện có, và bộ biến tần Siemens SINAMICS G120X này chính là câu trả lời hoàn hảo.

1. Cấu tạo sản phẩm 6SL3220-3YE24-0AF0

• Power Module (Mô-đun Công suất – PM): Đây là trái tim cung cấp năng lượng cho động cơ, chịu trách nhiệm biến đổi điện áp AC thành DC và sau đó nghịch lưu thành điện áp AC với tần số và biên độ mong muốn. Đối với mã 6SL3220-3YE24-0AF0, mô-đun công suất được thiết kế với kích thước khung FSB nhỏ gọn, nhưng vẫn đảm bảo khả năng tản nhiệt hiệu quả nhờ hệ thống làm mát thông minh (thường là quạt tích hợp). Các linh kiện công suất IGBT chất lượng cao được lựa chọn kỹ lưỡng để đảm bảo hiệu suất chuyển đổi năng lượng tối ưu và tuổi thọ hoạt động lâu dài, ngay cả trong điều kiện vận hành khắc nghiệt. Lớp phủ bảo vệ đặc biệt (coated PCBs) trên bo mạch công suất giúp tăng cường khả năng chống chịu ẩm, bụi bẩn và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp, một yếu tố then chốt đảm bảo sự bền bỉ mà các kỹ sư luôn tìm kiếm.
• Control Unit (Mô-đun Điều khiển – CU): Đây là bộ não của biến tần, nơi xử lý tín hiệu, thực thi các thuật toán điều khiển và quản lý giao tiếp. Trong dòng G120X, mô-đun điều khiển thường được tích hợp sẵn (ví dụ CU230P-2), chứa bộ vi xử lý mạnh mẽ, bộ nhớ lưu trữ thông số và các thuật toán điều khiển tiên tiến như điều khiển vector không cảm biến (SLVC) hoặc điều khiển U/f. Nó cung cấp đầy đủ các cổng kết nối đầu vào/đầu ra (I/O) kỹ thuật số và analog, cho phép kết nối với các cảm biến, nút nhấn, relay và PLC. Đặc biệt, CU tích hợp sẵn các giao thức truyền thông phổ biến như USS và Modbus RTU, giúp việc tích hợp vào hệ thống tự động hóa trở nên đơn giản và tiết kiệm chi phí. Ngoài ra, các chức năng an toàn như STO (Safe Torque Off) cũng được tích hợp ngay trên CU, đáp ứng các tiêu chuẩn an toàn máy móc ngày càng cao.
• Operator Panel Interface (Giao diện kết nối Màn hình Vận hành): Biến tần 6SL3220-3YE24-0AF0 được thiết kế để có thể gắn thêm các màn hình vận hành tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). Giao diện này cho phép người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi ngay tại chỗ mà không cần kết nối máy tính. Việc lựa chọn màn hình phù hợp phụ thuộc vào nhu cầu cụ thể: BOP-2 đơn giản, tiết kiệm chi phí cho các cài đặt cơ bản; IOP-2 thông minh hơn với màn hình đồ họa, hướng dẫn cài đặt bằng wizard, hỗ trợ đa ngôn ngữ (có thể có Tiếng Việt tùy phiên bản firmware), giúp quá trình vận hành và bảo trì trở nên trực quan và hiệu quả hơn bao giờ hết.
• Các thành phần khác: Bên cạnh các mô-đun chính, cấu tạo của G120X còn bao gồm các bộ phận quan trọng khác như quạt làm mát (có thể thay thế dễ dàng), các cầu đấu nối dây động lực và điều khiển được bố trí hợp lý, vỏ máy chắc chắn đạt cấp bảo vệ IP20 (phù hợp lắp tủ). Bộ lọc EMC tích hợp sẵn (Class A) hoặc tùy chọn (Class B/C2) giúp giảm thiểu nhiễu điện từ, đảm bảo sự tương thích và ổn định của hệ thống.

2. Các tính năng chính của sản phẩm 6SL3220-3YE24-0AF0

Tiết kiệm năng lượng tối đa:

• Chế độ ECO Mode: Tự động điều chỉnh từ thông động cơ dựa trên tải thực tế, giảm tổn thất năng lượng đáng kể khi động cơ non tải hoặc chạy ở tải thấp. Theo Siemens, chế độ này có thể giúp tiết kiệm thêm đến 5% năng lượng so với các chế độ điều khiển V/f thông thường.
• Chức năng Hibernation (Ngủ đông): Tự động dừng biến tần và động cơ khi nhu cầu vận hành (ví dụ: áp suất đường ống đã đạt ngưỡng) không còn, và tự khởi động lại khi cần thiết. Tính năng này cực kỳ hữu ích cho các hệ thống bơm tăng áp hoặc quạt thông gió theo yêu cầu, giúp loại bỏ hoàn toàn năng lượng tiêu thụ trong thời gian chờ.
• Bộ đếm năng lượng tích hợp: Theo dõi và hiển thị lượng điện năng tiêu thụ (kWh), giúp người dùng đánh giá hiệu quả tiết kiệm và tối ưu hóa quá trình vận hành.

Thiết kế bền bỉ, hoạt động tin cậy:

• Lớp phủ bo mạch (Coated PCBs): Các bo mạch điện tử được phủ một lớp bảo vệ đặc biệt, tăng cường khả năng chống ẩm, bụi bẩn và các hóa chất ăn mòn thường gặp trong môi trường công nghiệp khắc nghiệt như nhà máy xử lý nước thải, khu vực sản xuất hóa chất. Điều này kéo dài tuổi thọ thiết bị và giảm thiểu nguy cơ hỏng hóc.
• Dải nhiệt độ hoạt động rộng: Hoạt động ổn định từ -10°C đến +60°C (có suy giảm công suất trên 40°C), phù hợp với điều kiện khí hậu đa dạng tại Việt Nam và các yêu cầu lắp đặt ngoài trời hoặc trong môi trường nhiệt độ cao.
• Khả năng chịu quá áp và sụt áp: Thiết kế đáp ứng tiêu chuẩn SEMI F47 về khả năng chịu sụt áp, đảm bảo hoạt động liên tục ngay cả khi chất lượng nguồn điện không ổn định.

Dễ dàng cài đặt và vận hành:

• Giao diện thân thiện: Với tùy chọn bảng điều khiển IOP-2 có màn hình đồ họa và hỗ trợ tiếng Việt, việc cài đặt thông số, theo dõi hoạt động và chẩn đoán lỗi trở nên trực quan và dễ dàng hơn bao giờ hết, ngay cả với người dùng ít kinh nghiệm.
• Trình hướng dẫn cài đặt (Wizards): Các trình hướng dẫn từng bước cho các ứng dụng phổ biến (bơm, quạt) giúp đơn giản hóa quá trình cấu hình ban đầu, tiết kiệm thời gian và công sức.
• Sao chép thông số: Dễ dàng sao lưu và phục hồi cấu hình thông qua bảng điều khiển hoặc phần mềm máy tính, giúp việc thay thế hoặc nhân bản cài đặt cho nhiều biến tần trở nên nhanh chóng.

Tích hợp các chức năng chuyên dụng cho Bơm/Quạt/HVAC:

• Điều khiển đa bơm (Multi-pump control): Cho phép điều khiển đồng bộ và luân phiên lên đến 4 bơm chỉ với một biến tần G120X, tối ưu hóa áp suất và lưu lượng, đồng đều hóa thời gian hoạt động của các bơm.
• Chức năng chống tắc nghẽn (Deragging): Tự động thực hiện chu trình đảo chiều quay động cơ định kỳ để làm sạch cánh bơm, ngăn ngừa tắc nghẽn do rác hoặc cặn bẩn.
• Chức năng bảo vệ bơm chạy khô (Dry running protection): Giám sát tải động cơ hoặc tín hiệu từ cảm biến để phát hiện tình trạng bơm chạy không có nước và dừng bơm kịp thời, tránh hư hỏng.
• Điều khiển PID tích hợp: Bộ điều khiển PID thông minh cho phép duy trì ổn định các đại lượng quá trình như áp suất, lưu lượng, nhiệt độ mà không cần bộ điều khiển PLC bên ngoài.

An toàn và bảo vệ toàn diện:

• Chức năng Safe Torque Off (STO): Tích hợp sẵn chức năng an toàn STO đạt chuẩn SIL 2 (Safety Integrity Level 2), cho phép ngắt moment động cơ một cách an toàn mà không cần dùng contactor phụ, đáp ứng các yêu cầu an toàn máy móc hiện đại.
• Bảo vệ động cơ toàn diện: Bao gồm bảo vệ quá nhiệt (qua cảm biến PTC/KTY hoặc mô hình nhiệt I2t), bảo vệ mất pha, kẹt rotor, quá tốc độ…

Kết nối linh hoạt:

• Tích hợp sẵn Modbus RTU: Dễ dàng kết nối với các hệ thống SCADA, HMI hoặc PLC thông qua giao thức truyền thông phổ biến này.
• Khả năng mở rộng: Hỗ trợ các module truyền thông mạng công nghiệp tốc độ cao như PROFINET, PROFIBUS DP, EtherNet/IP, cho phép tích hợp liền mạch vào các hệ thống tự động hóa phức tạp của Siemens hoặc các hãng khác.

3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE24-0AF0 với phần mềm Startdrive

Bước 1: Cài đặt phần mềm: Tải và cài đặt TIA Portal cùng với gói SINAMICS Startdrive lên máy tính của bạn. Đảm bảo chọn đúng phiên bản tương thích với hệ điều hành và các phần mềm Siemens khác bạn đang sử dụng.

Bước 2: Kết nối vật lý:

• Qua USB: Kết nối cáp USB từ cổng USB trên máy tính vào cổng USB tương ứng trên Control Unit của biến tần 6SL3220-3YE24-0AF0. Đảm bảo biến tần đã được cấp nguồn điều khiển (Control Power). Windows sẽ tự động nhận diện và cài đặt driver cần thiết (có thể yêu cầu kết nối internet hoặc đĩa cài đặt driver).
• Qua Ethernet: Kết nối cáp Ethernet từ máy tính (hoặc qua switch mạng) đến cổng Ethernet trên biến tần. Cấu hình địa chỉ IP cho card mạng của máy tính và biến tần sao cho chúng cùng một lớp mạng.

Bước 3: Khởi động TIA Portal và tạo/mở dự án: Mở phần mềm TIA Portal. Bạn có thể tạo một dự án mới hoặc mở một dự án hiện có.

Bước 4: Thêm biến tần vào dự án: Trong giao diện Project Tree của TIA Portal, chọn Add new device -> Drives -> SINAMICS -> Chọn đúng dòng G120X và phiên bản firmware tương ứng với biến tần 6SL3220-3YE24-0AF0 của bạn. Nếu không chắc chắn về phiên bản firmware, bạn có thể sử dụng chức năng dò tìm trực tuyến (Online detection).

Bước 5: Thiết lập kết nối trực tuyến (Go Online):

• Chọn thiết bị biến tần vừa thêm vào trong Project Tree.
• Nhấp chuột phải và chọn Online & diagnostics hoặc sử dụng biểu tượng Go Online trên thanh công cụ.
• Trong cửa sổ Online access, chọn loại giao diện kết nối bạn đang sử dụng (ví dụ: card mạng của PC nếu kết nối Ethernet, hoặc driver USB nếu kết nối USB).
• Nhấn nút Start search hoặc Update accessible devices. Phần mềm sẽ quét và hiển thị các biến tần đang kết nối.
• Chọn đúng biến tần 6SL3220-3YE24-0AF0 từ danh sách và nhấn Go Online.

Bước 6: Làm việc với biến tần: Sau khi kết nối thành công (biểu tượng kết nối chuyển sang màu xanh lá), bạn có thể:

• Commissioning: Sử dụng trình hướng dẫn (Wizard) để cài đặt nhanh các thông số cơ bản cho động cơ và ứng dụng.
• Parameterization: Truy cập danh sách thông số chi tiết (Parameter list) để xem, chỉnh sửa, sao lưu và phục hồi toàn bộ cấu hình của biến tần.
• Diagnostics: Xem trạng thái hoạt động, lịch sử lỗi (fault buffer), cảnh báo (alarms) và sử dụng các công cụ chẩn đoán như Trace (ghi biểu đồ thời gian thực của các thông số) để phân tích hoạt động.
• Control Panel: Điều khiển biến tần chạy/dừng, thay đổi tốc độ trực tiếp từ phần mềm (chỉ dùng cho mục đích kiểm tra và chạy thử).

4. Bí quyết lập trình biến tần 6SL3220-3YE24-0AF0 hiệu quả

A. Các phương pháp lập trình:

• BOP-2 (Basic Operator Panel): Giao diện đơn giản với màn hình LCD 2 dòng và các nút bấm. Phù hợp cho việc cài đặt các thông số cơ bản, thay đổi giá trị nhanh chóng và xem các thông số vận hành/lỗi cơ bản. Việc di chuyển giữa các nhóm thông số và nhập giá trị có thể mất nhiều thời gian hơn so với các phương pháp khác.
• IOP-2 (Intelligent Operator Panel): Màn hình đồ họa màu, giao diện trực quan hơn, hỗ trợ đa ngôn ngữ (kiểm tra phiên bản để xem có Tiếng Việt không). Cung cấp các trình hướng dẫn (Wizard) cài đặt từng bước, giúp quá trình cấu hình nhanh chóng và dễ dàng hơn, đặc biệt cho người mới bắt đầu. Cho phép sao lưu/phục hồi bộ thông số qua thẻ nhớ SD.
• SINAMICS Startdrive (trong TIA Portal) hoặc STARTER: Như đã đề cập ở mục trước, đây là phương pháp mạnh mẽ và hiệu quả nhất. Giao diện đồ họa, quản lý thông số theo cấu trúc cây, chức năng tìm kiếm, so sánh, sao lưu/phục hồi dễ dàng, cung cấp công cụ chẩn đoán và tối ưu hóa nâng cao. Đặc biệt hiệu quả khi cần cấu hình nhiều biến tần hoặc các ứng dụng phức tạp.

B. Quy trình lập trình cơ bản (Ví dụ sử dụng Wizard trên IOP-2 hoặc Startdrive):

Bước 1: Reset về cài đặt gốc (Factory Reset – Tùy chọn): Nếu là biến tần mới hoặc muốn cấu hình lại từ đầu, bạn có thể thực hiện reset thông số (ví dụ: p0010 = 30, p0970 = 1). Lưu ý: thao tác này sẽ xóa toàn bộ cài đặt hiện có.

Bước 2: Chạy trình hướng dẫn cài đặt nhanh (Quick Commissioning Wizard):

• Chọn ứng dụng (Application class): Chọn loại ứng dụng chính (ví dụ: Pump/Fan Normal Duty hoặc Conveyor High Duty) để biến tần tự động tối ưu hóa một số thông số cơ bản.
• Nhập thông số động cơ (Motor Data): Đây là bước cực kỳ quan trọng. Nhập chính xác các thông số ghi trên nhãn (nameplate) của động cơ: Điện áp định mức (p0304), Dòng điện định mức (p0305), Công suất định mức (p0307), Tần số định mức (p0310), Tốc độ định mức (p0311), Hệ số công suất (cos phi – p0308 nếu có).
• Nhận dạng động cơ (Motor Identification – Motor ID): Sau khi nhập thông số, biến tần cần thực hiện quá trình tự nhận dạng động cơ để tối ưu hóa thuật toán điều khiển. Chọn chế độ nhận dạng phù hợp (thường là Standstill ID – nhận dạng khi đứng yên, hoặc Rotating ID – yêu cầu động cơ quay không tải). Kích hoạt quá trình này (p1900 = 1 hoặc 2) và chờ biến tần hoàn thành. Lưu ý an toàn: Đảm bảo động cơ có thể quay tự do (nếu chọn Rotating ID) và không gây nguy hiểm.
• Cài đặt các thông số cơ bản khác: Tần số tối thiểu/tối đa (p1080/p1082), thời gian tăng tốc/giảm tốc (p1120/p1121), chọn nguồn lệnh điều khiển (ví dụ: Terminal – từ cổng I/O, Fieldbus – từ mạng truyền thông, hoặc OP – từ màn hình).

Bước 3: Lưu thông số: Sau khi hoàn thành Wizard, hãy lưu lại bộ thông số vào bộ nhớ non-volatile của biến tần (p0971 = 1 hoặc tương tự tùy theo giao diện).

C. Lập trình các chức năng nâng cao:

• Điều khiển PID: Cấu hình bộ điều khiển PID tích hợp (p2200 – p23xx) để điều khiển ổn định áp suất, lưu lượng, nhiệt độ… dựa trên tín hiệu phản hồi từ cảm biến. Cần cài đặt nguồn tín hiệu phản hồi (Setpoint source), nguồn tín hiệu thực tế (Feedback source), các hệ số P, I, D (p2280, p2285, p2274).
• Cấu hình I/O: Gán chức năng cụ thể cho các đầu vào/ra số (Digital Inputs/Outputs – DI/DO) và tương tự (Analog Inputs/Outputs – AI/AO). Ví dụ: Gán DI1 làm lệnh chạy/dừng, DI2 làm lệnh đảo chiều, AI1 làm tín hiệu đặt tốc độ (0-10V hoặc 4-20mA), AO1 xuất tín hiệu tần số thực tế.
• Cấu hình truyền thông: Cài đặt địa chỉ mạng (ví dụ: Modbus address), tốc độ baud, parity… để biến tần giao tiếp với PLC hoặc SCADA qua Modbus RTU hoặc các giao thức khác (nếu có module mở rộng).
• Cài đặt chức năng an toàn: Kích hoạt và cấu hình chức năng STO (Safe Torque Off) nếu ứng dụng yêu cầu mức độ an toàn cao.
• Các chức năng chuyên dụng: Lập trình các chức năng như điều khiển đa bơm, chống tắc nghẽn, làm đầy ống… tùy theo yêu cầu ứng dụng cụ thể.

D. Bí quyết lập trình hiệu quả:

• Đọc kỹ tài liệu: Luôn tham khảo tài liệu hướng dẫn sử dụng (List Manual, Parameter Manual, Function Manual) của G120X để hiểu rõ ý nghĩa và phạm vi giá trị của từng thông số.
• Lập kế hoạch: Xác định rõ yêu cầu điều khiển của ứng dụng trước khi bắt đầu lập trình. Vẽ sơ đồ kết nối và liệt kê các chức năng cần cài đặt.
• Sao lưu thường xuyên: Sử dụng phần mềm hoặc IOP-2 để sao lưu bộ thông số sau mỗi lần thay đổi quan trọng. Điều này giúp dễ dàng phục hồi cài đặt nếu có lỗi xảy ra.
• Ghi chú cẩn thận: Ghi lại những thay đổi thông số quan trọng và lý do thay đổi.
• Thử nghiệm từng bước: Sau khi cài đặt một nhóm chức năng, hãy kiểm tra hoạt động của nó trước khi chuyển sang cài đặt tiếp theo.
• Tận dụng Wizard: Sử dụng các trình hướng dẫn cài đặt nhanh bất cứ khi nào có thể để tiết kiệm thời gian và tránh sai sót cơ bản.
• Hiểu về Motor ID: Quá trình Motor ID rất quan trọng để đạt hiệu suất điều khiển tốt nhất, đặc biệt với chế độ điều khiển vector.

5. Khắc phục một số lỗi thường gặp trên biến tần 6SL3220-3YE24-0AF0

6. Liên hệ ngay thanhthienphu.vn để được tư vấn và sở hữu biến tần 6SL3220-3YE24-0AF0

Biến tần 6SL3220-3YE24-0AF0 G120X 3AC 7.5kW không chỉ là một thiết bị điều khiển động cơ mạnh mẽ và đáng tin cậy, mà còn là một khoản đầu tư thông minh, giúp giải quyết hiệu quả các bài toán về hiệu suất, chi phí vận hành và an toàn lao động mà quý vị đang đối mặt hàng ngày. Từ việc tối ưu hóa hoạt động của hệ thống bơm quạt trong các tòa nhà, nhà máy xử lý nước, đến việc nâng cao độ chính xác và linh hoạt cho các dây chuyền sản xuất công nghiệp, G120X 7.5kW chính là lựa chọn lý tưởng.

Thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp và giải pháp tự động hóa hàng đầu tại Việt Nam, đặc biệt là các sản phẩm chất lượng cao của Siemens. Lựa chọn thanhthienphu.vn, quý vị sẽ nhận được:

• Sản phẩm chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp 100% sản phẩm biến tần Siemens 6SL3220-3YE24-0AF0 G120X chính hãng, đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ).
• Giá cả cạnh tranh và chính sách ưu đãi hấp dẫn: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất thị trường cùng các chương trình khuyến mãi đặc biệt dành cho khách hàng thân thiết và các dự án lớn.
• Tư vấn kỹ thuật chuyên sâu và miễn phí: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn, am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng công nghiệp, sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp tối ưu nhất cho hệ thống của quý vị. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp giải pháp.
• Hỗ trợ kỹ thuật sau bán hàng tận tâm: Từ hướng dẫn lắp đặt, cài đặt ban đầu đến hỗ trợ xử lý sự cố trong quá trình vận hành, chúng tôi luôn đồng hành cùng quý vị, đảm bảo hệ thống hoạt động ổn định và hiệu quả.
• Dịch vụ giao hàng nhanh chóng và linh hoạt: Với hệ thống kho hàng và đối tác vận chuyển chuyên nghiệp, chúng tôi đảm bảo giao hàng đúng hẹn đến mọi miền đất nước.

Liên hệ ngay với chúng tôi để nhận tư vấn chuyên sâu và báo giá tốt nhất!
