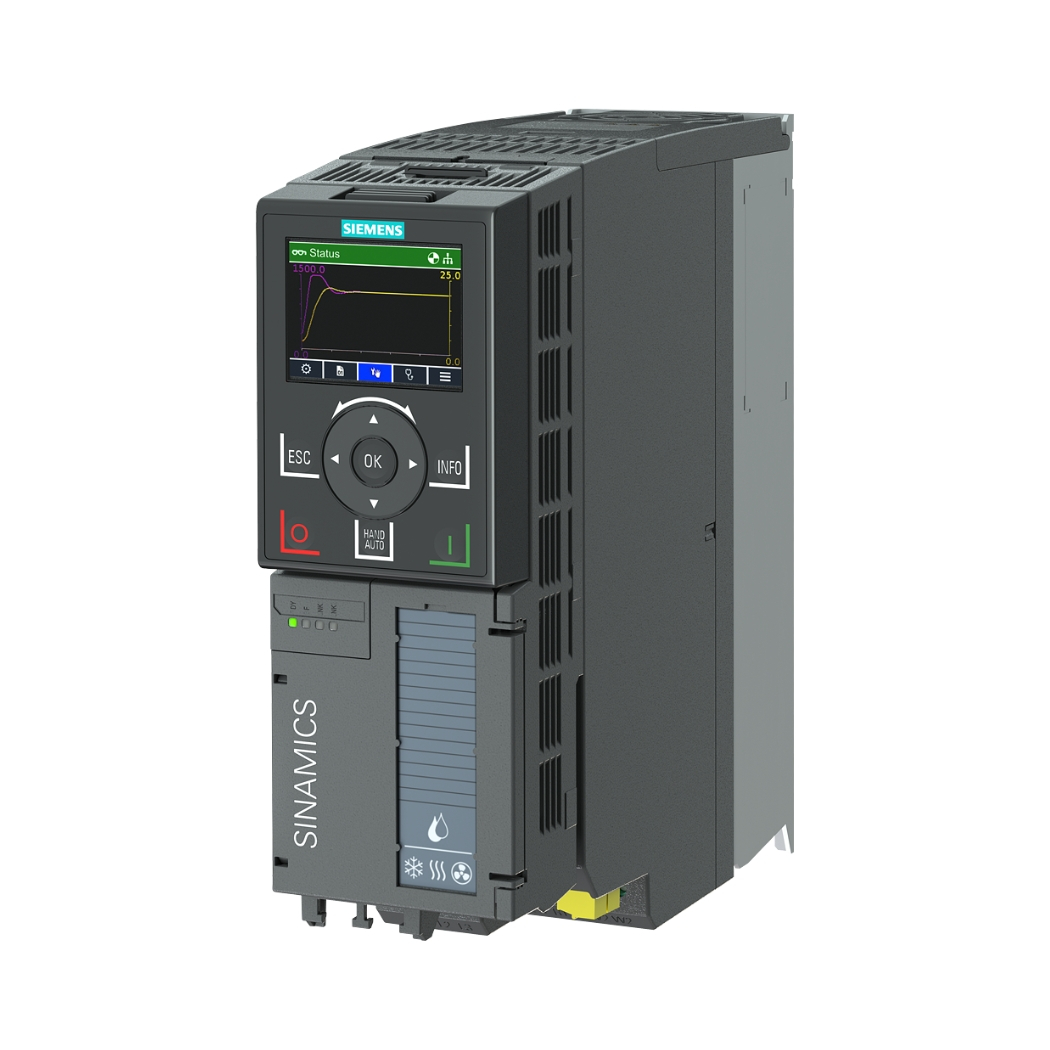

6SL3220-3YE22-0AF0 – Biến tần G120X 3AC 5.5kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE22-0AF0 G120X 3AC 5.5kW: Giải pháp biến tần Siemens hoàn hảo, nâng tầm hiệu suất và tiết kiệm năng lượng cho hệ thống bơm, quạt và HVAC của bạn, được phân phối chính hãng bởi thanhthienphu.vn.

Khám phá ngay thiết bị điều khiển động cơ thế hệ mới, bộ biến đổi tần số 5.5kW mạnh mẽ, mang đến sự ổn định và tin cậy vượt trội cho mọi ứng dụng công nghiệp.

1. Cấu Tạo Bên Trong Biến Tần Siemens 6SL3220-3YE22-0AF0

• Module Công Suất (Power Module – PM240X): Đây được xem là trái tim cung cấp năng lượng cho toàn bộ hệ thống truyền động. Module PM240X trong mã 6SL3220-3YE22-0AF0 chịu trách nhiệm biến đổi nguồn điện xoay chiều (AC) 3 pha đầu vào thành nguồn điện một chiều (DC), sau đó nghịch lưu thành nguồn AC có tần số và điện áp thay đổi để cấp cho động cơ. Nó được thiết kế với các linh kiện công suất chất lượng cao, hệ thống tản nhiệt hiệu quả (thường là quạt làm mát cưỡng bức) để đảm bảo hoạt động ổn định ngay cả trong điều kiện tải nặng và môi trường khắc nghiệt. Module này cũng tích hợp sẵn bộ hãm (braking chopper), cho phép kết nối trực tiếp điện trở hãm để tiêu tán năng lượng tái sinh từ động cơ khi giảm tốc hoặc dừng đột ngột, bảo vệ biến tần và hệ thống cơ khí.
• Module Điều Khiển (Control Unit – CU): Nếu Module Công Suất là trái tim, thì Module Điều Khiển chính là bộ não của biến tần. Đối với dòng G120X, thường sử dụng các Control Unit như CU230P-2 (P: Pump/Fan optimized). Module này chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp (V/f, SLVC), xử lý tín hiệu từ các ngõ vào (analog, digital, cảm biến nhiệt độ motor), điều khiển các ngõ ra, quản lý các chức năng bảo vệ (quá dòng, quá áp, thấp áp, quá nhiệt, chạm đất…), và xử lý giao tiếp truyền thông (Modbus RTU, USS tích hợp; PROFINET, PROFIBUS… qua module mở rộng). Chính bộ não thông minh này mang lại sự linh hoạt, khả năng tiết kiệm năng lượng và các tính năng chuyên dụng cho ứng dụng bơm/quạt/HVAC.
• Bảng Điều Khiển Vận Hành (Operator Panel – OP – Tùy chọn): Đây là giao diện trực tiếp giữa người vận hành và biến tần. Siemens cung cấp các tùy chọn như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). BOP-2: Giao diện cơ bản với màn hình hiển thị số và các nút bấm, cho phép thực hiện các cài đặt thông số cơ bản, giám sát trạng thái hoạt động và chẩn đoán lỗi đơn giản. IOP-2: Giao diện thông minh hơn với màn hình LCD đồ họa, hỗ trợ đa ngôn ngữ (có tiếng Việt), menu trực quan, wizard cài đặt nhanh, khả năng sao lưu/phục hồi thông số qua thẻ nhớ SD. IOP-2 giúp việc cài đặt, vận hành và bảo trì trở nên dễ dàng và nhanh chóng hơn rất nhiều, đặc biệt với những người mới làm quen.
• Các Cổng Kết Nối: Bao gồm các terminal đấu nối nguồn động lực (ngõ vào L1, L2, L3; ngõ ra U, V, W; kết nối DC link; kết nối điện trở hãm), các terminal đấu nối tín hiệu điều khiển (ngõ vào/ra analog/digital, cổng truyền thông RS485, khe cắm module truyền thông mở rộng, khe cắm thẻ nhớ SD trên Control Unit). Các cổng này được bố trí khoa học, dễ dàng truy cập và đấu nối an toàn.

2. Những Tính Năng Chính Đột Phá Của Biến Tần 6SL3220-3YE22-0AF0 G120X

Tối Ưu Hóa Cho Ứng Dụng Bơm và Quạt: Đây là điểm mạnh cốt lõi của dòng G120X. Biến tần được trang bị các thuật toán điều khiển và chức năng chuyên biệt như:

• Chế độ điều khiển đa bơm (Multi-pump control): Cho phép điều khiển đồng bộ và luân phiên nhiều bơm trong một hệ thống cấp nước hoặc tăng áp, giúp cân bằng thời gian hoạt động, tối ưu hiệu suất và kéo dài tuổi thọ thiết bị.
• Chức năng chống tắc nghẽn (Deragging function): Tự động đảo chiều quay động cơ trong thời gian ngắn để loại bỏ rác hoặc vật cản trong bơm, giảm thiểu thời gian dừng máy và chi phí bảo trì.
• Chức năng phát hiện vỡ đường ống (Pipe burst detection): Giám sát lưu lượng hoặc áp suất, tự động dừng bơm khi phát hiện sự cố vỡ ống, ngăn ngừa lãng phí nước và hư hỏng hệ thống.
• Chức năng làm đầy đường ống (Pipe filling mode): Khởi động bơm một cách từ từ để làm đầy đường ống, tránh sốc áp lực gây hại cho hệ thống.
• Chế độ ngủ đông (Hibernation mode): Tự động dừng biến tần và động cơ khi nhu cầu sử dụng thấp (ví dụ: áp suất đạt ngưỡng) và tự khởi động lại khi cần, tiết kiệm năng lượng đáng kể trong thời gian chờ.

Tiết Kiệm Năng Lượng Vượt Trội: Nỗi lo về chi phí điện năng luôn hiện hữu. 6SL3220-3YE22-0AF0 giải quyết bài toán này hiệu quả thông qua:

• Chế độ ECO Mode: Tự động tối ưu hóa từ thông động cơ dựa trên tải thực tế, giảm tổn thất năng lượng trong động cơ, đặc biệt hiệu quả ở chế độ non tải hoặc tải nhẹ. Nghiên cứu của Bộ Năng Lượng Hoa Kỳ (DOE) cho thấy việc sử dụng biến tần cho bơm và quạt có thể tiết kiệm từ 20% đến 50% năng lượng tiêu thụ.
• Tính toán và hiển thị năng lượng tiêu thụ: Cho phép người dùng theo dõi trực tiếp lượng điện năng đã sử dụng, từ đó có cơ sở để đánh giá hiệu quả tiết kiệm và tối ưu hóa vận hành.

Thiết Kế Bền Bỉ, Hoạt Động Tin Cậy: Môi trường công nghiệp khắc nghiệt đòi hỏi thiết bị phải có sức chịu đựng cao. G120X đáp ứng xuất sắc với:

• Lớp phủ bo mạch (Coated PCB – tùy chọn): Một số phiên bản có lớp phủ đặc biệt giúp bảo vệ bo mạch điện tử khỏi ẩm ướt, bụi bẩn và các hóa chất ăn mòn nhẹ, tăng cường độ tin cậy trong môi trường khắc nghiệt như nhà máy xử lý nước thải, hóa chất hay dệt may.
• Nhiệt độ hoạt động rộng: Khả năng vận hành ổn định từ -20°C đến +60°C (có giảm công suất ở nhiệt độ cao), phù hợp với điều kiện khí hậu đa dạng tại Việt Nam.
• Khả năng chịu quá tải cao: Chế độ High Overload (HO) cho phép chịu quá tải 150% trong 60 giây hoặc 200% trong 3 giây, đáp ứng tốt các yêu cầu khởi động nặng hoặc tải thay đổi đột ngột.

Vận Hành và Bảo Trì Dễ Dàng: Thời gian là vàng bạc, đặc biệt trong sản xuất. G120X giúp tiết kiệm thời gian và công sức nhờ:

• Giao diện vận hành thân thiện (BOP-2/IOP-2): Cài đặt thông số nhanh chóng qua menu trực quan hoặc wizard hướng dẫn (với IOP-2). IOP-2 còn cho phép sao lưu/phục hồi cấu hình qua thẻ nhớ SD, cực kỳ hữu ích khi thay thế biến tần hoặc cài đặt hàng loạt.
• Cấu trúc module: Dễ dàng thay thế các thành phần khi cần thiết (ví dụ: thay quạt làm mát).
• Phần mềm hỗ trợ mạnh mẽ (Startdrive/STARTER): Cung cấp công cụ mạnh mẽ để cấu hình, chẩn đoán, giám sát và tối ưu hóa biến tần trên máy tính.

Tích Hợp An Toàn và Bảo Vệ Toàn Diện: An toàn lao động là ưu tiên hàng đầu. Biến tần tích hợp nhiều chức năng bảo vệ động cơ và hệ thống:

• Bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt (biến tần và động cơ), mất pha, chạm đất…
• Chức năng Safe Torque Off (STO) – Tùy chọn: Có thể tích hợp chức năng an toàn STO (SIL 2 theo IEC 61508, PL d theo ISO 13849-1), đảm bảo dừng động cơ an toàn mà không cần contactor phụ, tăng cường an toàn cho người vận hành và thiết bị.

3. Hướng Dẫn Chi Tiết Kết Nối Biến Tần 6SL3220-3YE22-0AF0 Với Phần Mềm

A. Chuẩn bị cần thiết:

1. Biến tần 6SL3220-3YE22-0AF0: Đảm bảo biến tần đã được cấp nguồn điều khiển (Control Unit power supply). Không nhất thiết phải cấp nguồn động lực.
2. Máy tính cá nhân (PC/Laptop): Cài đặt sẵn phần mềm SINAMICS Startdrive (phiên bản phù hợp với firmware của biến tần) hoặc STARTER. Đảm bảo máy tính có cổng USB.
3. Cáp USB: Loại cáp USB Type A sang Type B (thường dùng cho máy in).
4. Module Điều Khiển (Control Unit): Tìm cổng USB Type B trên Module Điều Khiển của biến tần (ví dụ CU230P-2).

B. Các bước thực hiện kết nối:

Bước 1. Kết nối vật lý:

• Cắm đầu USB Type B của cáp vào cổng USB trên Module Điều Khiển của biến tần 6SL3220-3YE22-0AF0.
• Cắm đầu USB Type A của cáp vào cổng USB trên máy tính của bạn.

Bước 2. Cài đặt Driver (Nếu cần):

Khi kết nối lần đầu, máy tính có thể yêu cầu cài đặt driver cho thiết bị SINAMICS G120X. Thông thường, driver này được tích hợp sẵn trong gói cài đặt của Startdrive/STARTER. Nếu không, bạn có thể tìm thấy driver trên trang web hỗ trợ của Siemens hoặc trong đĩa cài đặt phần mềm. Làm theo hướng dẫn trên màn hình để hoàn tất cài đặt driver.

Bước 3. Mở phần mềm SINAMICS Startdrive (hoặc STARTER):

Khởi chạy phần mềm trên máy tính của bạn.

Bước 4. Thiết lập kết nối trong phần mềm:

Trong SINAMICS Startdrive (Tích hợp TIA Portal):

• Tạo một dự án mới hoặc mở dự án hiện có.
• Trong cây dự án (Project tree), tìm mục “Online access”.
• Mở rộng mục này, bạn sẽ thấy các card mạng và giao diện kết nối có sẵn trên máy tính. Tìm mục tương ứng với kết nối USB đến biến tần (thường có tên liên quan đến “SINAMICS” hoặc “USB”).
• Nhấp chuột phải vào giao diện USB đó và chọn “Update accessible devices”.
• Phần mềm sẽ quét và hiển thị biến tần 6SL3220-3YE22-0AF0 đang kết nối.
• Bây giờ bạn có thể nhấp đúp vào biến tần được tìm thấy để truy cập trực tuyến (Go online) hoặc kéo thả biến tần này vào phần “Devices & networks” để thêm vào dự án và cấu hình offline/online.

Trong STARTER (Độc lập):

• Vào menu “Options” -> “Set PG/PC Interface”.
• Trong cửa sổ hiện ra, chọn giao diện (Interface) là “S7USB” hoặc tương tự liên quan đến kết nối USB với thiết bị Siemens. Đảm bảo trạng thái là “OK”.
• Trong cửa sổ chính của STARTER, nhấp vào nút “Accessible Nodes” hoặc vào menu “Target system” -> “Search for Nodes/Devices”.
• STARTER sẽ quét tìm các thiết bị kết nối qua giao diện đã chọn. Biến tần 6SL3220-3YE22-0AF0 sẽ xuất hiện trong danh sách.
• Chọn biến tần và nhấp “Connect” hoặc tương tự để thiết lập kết nối trực tuyến.

Bước 5. Truy cập và làm việc với biến tần:

Sau khi kết nối thành công, bạn có thể truy cập vào các menu chức năng của phần mềm để:

• Commissioning: Sử dụng wizard hoặc cấu hình từng thông số chi tiết.
• Parameterization: Đọc, ghi, chỉnh sửa, lưu trữ và so sánh bộ thông số.
• Diagnostics: Xem trạng thái hoạt động, lịch sử lỗi, cảnh báo, giá trị đo lường thời gian thực (dòng điện, điện áp, tần số, nhiệt độ…).
• Control: Điều khiển chạy/dừng, thay đổi tốc độ trực tiếp từ phần mềm (chế độ Online).
• Backup/Restore: Sao lưu và phục hồi toàn bộ cấu hình biến tần.
• Firmware Update: Nâng cấp firmware cho Control Unit khi cần thiết.

4. Bí Quyết Lập Trình Biến Tần 6SL3220-3YE22-0AF0

A. Phương pháp lập trình:

1. Sử dụng Bảng Điều Khiển IOP-2 (Intelligent Operator Panel):

• Giao diện đồ họa, menu tiếng Việt, có các Wizard hướng dẫn cài đặt nhanh (Application Wizard).
• Phù hợp cho việc cài đặt nhanh tại hiện trường, giám sát và điều chỉnh cơ bản.

2. Sử dụng Phần mềm SINAMICS Startdrive / STARTER:

• Kết nối biến tần với máy tính qua cáp USB hoặc mạng (PROFINET, Ethernet/IP…).
• Giao diện trực quan trên máy tính, quản lý thông số theo nhóm chức năng, có công cụ phân tích, chẩn đoán mạnh mẽ.
• Phù hợp cho việc cài đặt chi tiết, phức tạp, sao lưu/phục hồi cấu hình, quản lý nhiều biến tần.

B. Các bước lập trình cơ bản (Ví dụ sử dụng Wizard trên IOP-2/Startdrive):

1. Khởi tạo Wizard Cài đặt (Commissioning Wizard):

• Trên IOP-2: Vào menu chính -> Commissioning -> Basic Commissioning.
• Trên Startdrive: Kết nối Online với biến tần, chuột phải chọn Commissioning -> Wizard.

2. Chọn Ứng dụng (Application Class):

Chọn loại ứng dụng phù hợp nhất, ví dụ: “Pumps” (Bơm) hoặc “Fans/Blowers” (Quạt/Máy thổi). Lựa chọn này sẽ tự động tối ưu một số thông số nền cho ứng dụng đó.

3. Nhập Thông số Động cơ (Motor Data): Đây là bước cực kỳ quan trọng để biến tần điều khiển động cơ chính xác.

Nguồn dữ liệu: Nhập thông số từ nhãn (nameplate) của động cơ.

Các thông số chính:

• Điện áp định mức (Rated voltage – p0304)
• Dòng điện định mức (Rated current – p0305)
• Công suất định mức (Rated power – p0307)
• Tần số định mức (Rated frequency – p0310)
• Tốc độ định mức (Rated speed – p0311)
• Kiểu kết nối động cơ (Motor connection type – sao/tam giác)

Nhận dạng động cơ (Motor Identification – p1900): Sau khi nhập thông số, nên thực hiện chức năng này (chọn “Enable” hoặc tương tự). Biến tần sẽ tự động đo đạc các tham số nội tại của động cơ để tối ưu hóa thuật toán điều khiển. Quá trình này cần cấp nguồn động lực và đảm bảo động cơ có thể quay tự do (hoặc đứng yên tùy chế độ nhận dạng).

4. Cài đặt Thông số Vận hành Cơ bản:

• Nguồn lệnh chạy/dừng (Command Source): Chọn nguồn điều khiển, ví dụ: Terminal (ngõ vào số DI), Fieldbus (mạng truyền thông), Keypad (BOP/IOP).
• Nguồn đặt tốc độ (Setpoint Source): Chọn nguồn đặt giá trị tốc độ/tần số, ví dụ: Analog input (ngõ vào analog AI), Fixed frequency (tần số cố định cài sẵn), Fieldbus, Keypad.
• Thời gian tăng tốc (Ramp-up time – p1120): Thời gian để động cơ tăng tốc từ 0 đến tần số tối đa. Đặt giá trị phù hợp để tránh sốc cơ khí và quá dòng.
• Thời gian giảm tốc (Ramp-down time – p1121): Thời gian để động cơ giảm tốc từ tần số tối đa về 0. Đặt giá trị phù hợp để tránh quá áp DC link (nếu không dùng điện trở hãm đủ lớn).
• Tần số tối thiểu/tối đa (Min/Max frequency – p1080/p1082): Giới hạn dải tần số hoạt động của động cơ.

5. Cấu hình Ngõ vào/ra (I/O Configuration):

• Gán chức năng cho các ngõ vào số (DI): Ví dụ DI0 là Start/Stop, DI1 là chạy thuận/nghịch, DI2 là chọn tần số cố định…
• Cấu hình ngõ vào analog (AI): Chọn loại tín hiệu (0-10V, 4-20mA), đặt tỷ lệ (scaling) để tương ứng với dải tốc độ mong muốn.
• Gán chức năng cho ngõ ra rơ le (DO): Ví dụ DO0 báo lỗi, DO1 báo biến tần sẵn sàng/đang chạy…

6. Kích hoạt các Chức năng Chuyên dụng (Nếu cần):

Vào các nhóm thông số tương ứng để cài đặt chi tiết các chức năng như: Điều khiển đa bơm, Chống tắc nghẽn, Bảo vệ chạy khô, Chế độ ngủ đông…

7. Lưu Thông số (Save Parameters):

Sau khi hoàn tất cài đặt, thực hiện lệnh lưu thông số vào bộ nhớ non-volatile của biến tần (thường là thông số p0971 hoặc lệnh “Save” trên phần mềm/IOP). Nếu không lưu, các thay đổi sẽ mất khi ngắt nguồn điều khiển.

Lưu ý quan trọng:

• Luôn tham khảo tài liệu kỹ thuật (Manual) đi kèm biến tần 6SL3220-3YE22-0AF0 để hiểu rõ ý nghĩa và dải giá trị của từng thông số.
• Việc cài đặt sai thông số động cơ có thể dẫn đến hiệu suất kém, điều khiển không ổn định hoặc thậm chí gây hại cho động cơ và biến tần.
• Thực hiện nhận dạng động cơ (Motor ID) là bước khuyến nghị mạnh mẽ để đạt hiệu quả điều khiển tốt nhất, đặc biệt với chế độ Sensorless Vector Control.

5. Hướng Dẫn Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3220-3YE22-0AF0
