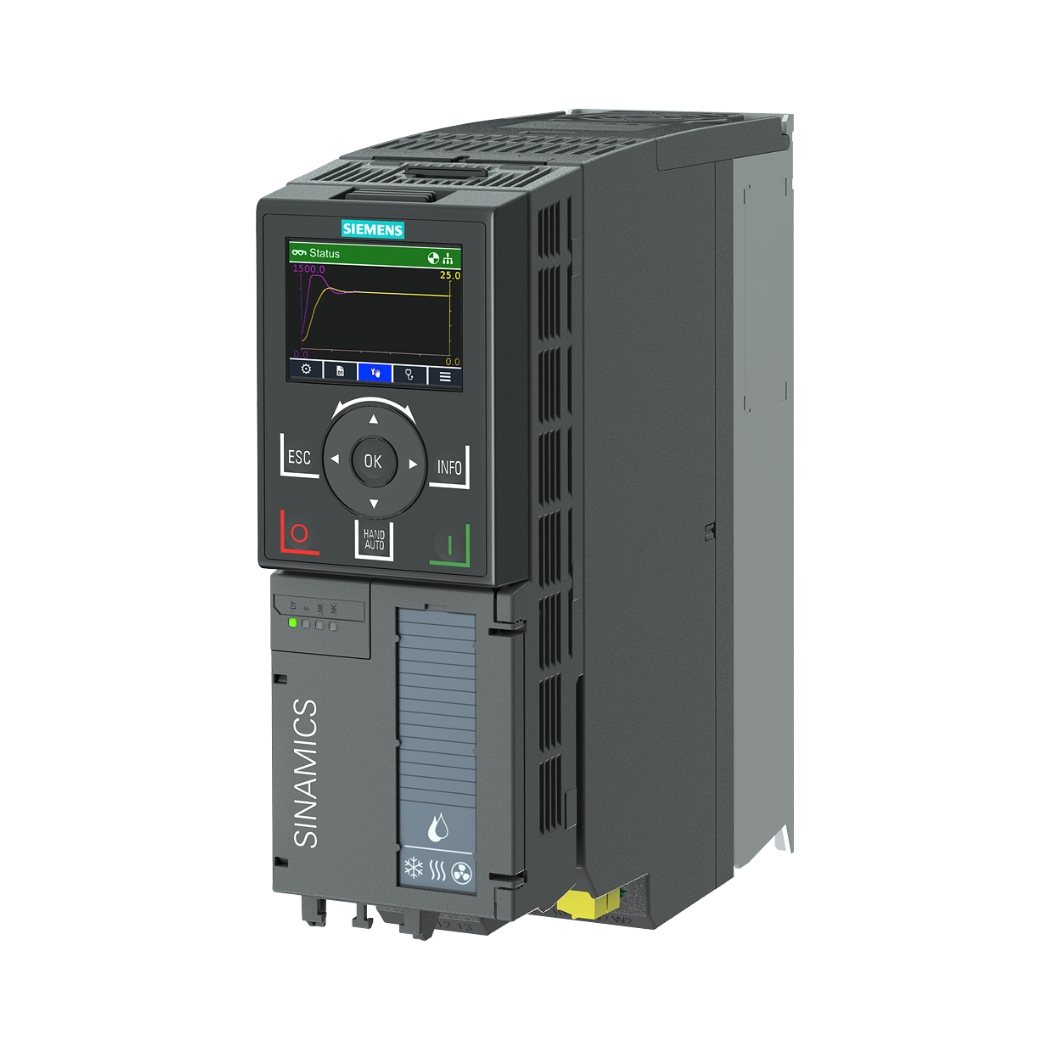

6SL3220-3YE16-0UF0 – Biến tần G120X 3AC 2.2kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

6SL3220-3YE16-0UF0 G120X 3AC 2.2kW, bộ biến tần Siemens mạnh mẽ, chính là giải pháp lý tưởng cho việc điều khiển động cơ AC hiệu quả, một kiệt tác công nghệ mà thanhthienphu.vn tự hào mang đến cho quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp tại Việt Nam.

Hãy cùng thanhthienphu.vn khám phá cách thiết bị điều khiển tốc độ động cơ 3 pha này, một bộ truyền động G120X 2.2kW tân tiến, có thể nâng tầm hệ thống của bạn, đạt hiệu suất năng lượng tối ưu và mang lại sự vận hành ổn định bền bỉ, mở ra một chương mới cho sự phát triển của doanh nghiệp; giải pháp tự động hóa công nghiệp, điều khiển động cơ không đồng bộ.

1. Cấu tạo sản phẩm 6SL3220-3YE16-0UF0

• Mô-đun Công suất (Power Module – PM240X): Đây là trái tim của biến tần, chịu trách nhiệm biến đổi điện áp và tần số nguồn cấp để điều khiển tốc độ động cơ. Siemens sử dụng các linh kiện bán dẫn công suất (IGBT) thế hệ mới nhất, cho phép chuyển mạch hiệu quả, giảm tổn thất nhiệt và tăng hiệu suất tổng thể. Hệ thống tản nhiệt được thiết kế tối ưu với quạt làm mát thông minh (chỉ hoạt động khi cần thiết), giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ linh kiện ngay cả khi hoạt động liên tục ở tải cao hoặc nhiệt độ môi trường lên đến 60°C (có giảm công suất). Bo mạch công suất thường được phủ một lớp bảo vệ (conformal coating – tùy chọn hoặc tiêu chuẩn cho một số phiên bản) giúp chống ẩm, bụi bẩn và hóa chất ăn mòn – yếu tố cực kỳ quan trọng trong các nhà máy sản xuất thực phẩm, dệt may, hay xử lý nước thải.
• Mô-đun Điều khiển (Control Unit – CU230P-2 PN): Bộ não của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển phức tạp (Vector, V/f), xử lý tín hiệu từ các ngõ vào/ra, quản lý truyền thông và thực thi các chức năng bảo vệ. Mã 6SL3220-3YE16-0UF0 thường đi kèm với mô-đun điều khiển CU230P-2 PN, nổi bật với việc tích hợp sẵn cổng PROFINET (2 cổng với switch tích hợp), cùng nhiều giao thức khác như Modbus RTU/TCP, EtherNet/IP, BACnet MS/TP, USS. Điều này mang lại sự linh hoạt tối đa trong kết nối. Các chân đấu nối (terminal) được thiết kế rõ ràng, dễ dàng truy cập, thuận tiện cho việc đi dây và kiểm tra. Khe cắm thẻ nhớ SD/MMC cho phép sao lưu/phục hồi thông số cài đặt nhanh chóng, giảm thiểu thời gian dừng máy khi cần thay thế biến tần.
• Bàn phím vận hành (Operator Panel – Tùy chọn): Mặc dù biến tần có thể hoạt động không cần bàn phím, nhưng việc trang bị thêm BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) giúp việc cài đặt, giám sát và chẩn đoán lỗi trở nên trực quan và thuận tiện hơn rất nhiều, đặc biệt là với các kỹ thuật viên vận hành trực tiếp tại máy. IOP-2 với màn hình đồ họa và giao diện đa ngôn ngữ (có hỗ trợ tiếng Việt qua gói ngôn ngữ) cùng các trình hướng dẫn (Wizard) giúp đơn giản hóa đáng kể quá trình cấu hình, ngay cả với người dùng ít kinh nghiệm.
• Vỏ máy (Enclosure): Được làm từ vật liệu nhựa công nghiệp cao cấp và kim loại, đạt cấp bảo vệ IP20. Thiết kế dạng module nhỏ gọn (Frame Size A) giúp tiết kiệm không gian tủ điện. Các khe thông gió được bố trí hợp lý đảm bảo luồng khí làm mát hiệu quả. Thiết kế tổng thể chắc chắn, chịu va đập tốt, phù hợp với môi trường công nghiệp.

2. Các tính năng chính của sản phẩm 6SL3220-3YE16-0UF0

• Tiết kiệm năng lượng tối ưu: Chế độ ECO mode tự động điều chỉnh từ thông động cơ dựa trên tải thực tế, giảm đáng kể tổn thất năng lượng khi động cơ hoạt động non tải hoặc tải nhẹ. Chức năng ngủ đông (Hibernation mode) tự động dừng biến tần khi không cần thiết (ví dụ: bơm đạt áp suất yêu cầu) và khởi động lại khi có nhu cầu, cắt giảm triệt để lượng điện tiêu thụ không cần thiết. Theo Siemens, các tính năng này có thể giúp tiết kiệm đến 60% năng lượng so với các phương pháp điều khiển truyền thống trong một số ứng dụng nhất định.
• Điều khiển Vector không cảm biến (SLVC): Cung cấp khả năng điều khiển moment và tốc độ chính xác cao ngay cả ở tốc độ thấp mà không cần dùng đến encoder. Điều này đặc biệt hữu ích cho các ứng dụng băng tải hoặc máy móc đòi hỏi moment khởi động lớn và ổn định tốc độ tốt.
• Chức năng an toàn tích hợp (STO – Safe Torque Off): Đạt chuẩn SIL 2 (IEC 61508) và PL d (ISO 13849-1), chức năng STO cho phép ngắt moment động cơ một cách an toàn mà không cần dùng đến contactor phụ, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy. Đây là yếu tố then chốt giúp doanh nghiệp đáp ứng các tiêu chuẩn an toàn lao động ngày càng nghiêm ngặt.
• Giao diện vận hành thân thiện: Tùy chọn màn hình hiển thị BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) cho phép cài đặt thông số, giám sát hoạt động và chẩn đoán lỗi một cách trực quan và dễ dàng ngay tại biến tần. IOP-2 với màn hình đồ họa và hỗ trợ đa ngôn ngữ (bao gồm cả tiếng Việt thông qua gói ngôn ngữ) giúp việc vận hành trở nên đơn giản hơn bao giờ hết, ngay cả với người dùng ít kinh nghiệm.
• Kết nối mạng linh hoạt: Tích hợp sẵn PROFINET (trên CU230P-2 PN), Ethernet/IP, Modbus TCP và Modbus RTU (qua cổng RS485 tích hợp), G120X dễ dàng hòa nhập vào mọi kiến trúc hệ thống điều khiển và giám sát phổ biến hiện nay, từ PLC Siemens S7-1200/1500 đến các hệ thống SCADA và DCS khác.
• Độ bền vượt trội: Thiết kế vỏ chắc chắn (IP20), bo mạch phủ lớp bảo vệ, khả năng hoạt động trong dải nhiệt độ rộng (-10°C đến +60°C) và khả năng chịu được môi trường khắc nghiệt (đáp ứng tiêu chuẩn 3C3 về chống ăn mòn hóa học với tùy chọn) làm cho G120X trở thành giải pháp đáng tin cậy cho các ứng dụng ngoài trời hoặc trong môi trường công nghiệp bụi bặm, ẩm ướt.
• Dải điện áp hoạt động rộng: Khả năng hoạt động ổn định với điện áp đầu vào biến động từ 380V -20% đến 480V +10% giúp G120X thích ứng tốt với điều kiện lưới điện không ổn định thường gặp tại Việt Nam.
• Wizard cài đặt nhanh: Các trình hướng dẫn cài đặt (wizard) tích hợp sẵn cho các ứng dụng phổ biến như bơm, quạt, băng tải giúp đơn giản hóa quá trình cấu hình ban đầu, tiết kiệm thời gian và công sức cho kỹ thuật viên.

3. Hướng dẫn kết nối sản phẩm 6SL3220-3YE16-0UF0 với phần mềm

1. Chuẩn bị phần cứng và phần mềm:

• Máy tính đã cài đặt TIA Portal với gói phần mềm Startdrive phù hợp với phiên bản firmware của biến tần G120X. Bạn có thể tải về từ trang web hỗ trợ của Siemens Industry Online Support (SIOS).
• Cáp mạng Ethernet (khuyến nghị dùng cáp có chống nhiễu – shielded).
• Biến tần 6SL3220-3YE16-0UF0 G120X đã được cấp nguồn và Module Điều khiển CU230P-2 PN đang hoạt động.

2. Kết nối vật lý:

• Cắm một đầu cáp Ethernet vào cổng PROFINET (X1 P1 hoặc X1 P2) trên Module Điều khiển CU230P-2 PN của biến tần.
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng của máy tính.

3. Cấu hình địa chỉ IP:

• Đảm bảo máy tính và biến tần G120X nằm trong cùng một dải địa chỉ IP và subnet mask, nhưng có địa chỉ IP khác nhau.
• Bạn có thể sử dụng công cụ Primary Setup Tool (PST) của Siemens hoặc chức năng trong TIA Portal để dò tìm và gán địa chỉ IP ban đầu cho biến tần nếu cần. Địa chỉ IP mặc định của G120X thường là 192.168.0.1 nếu chưa được cấu hình.

4. Thiết lập kết nối trong TIA Portal:

• Mở TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
• Trong chế độ xem dự án (Project view), chọn Online > Accessible devices.
• Trong cửa sổ Accessible devices, chọn loại giao diện PG/PC là card mạng bạn đang sử dụng để kết nối với biến tần.
• Nhấn nút Start search. TIA Portal sẽ quét mạng và hiển thị các thiết bị Siemens tìm thấy, bao gồm cả biến tần G120X.
• Chọn biến tần G120X của bạn từ danh sách và nhấn Show.

5. Tải cấu hình hoặc truy cập trực tuyến:

• Nếu bạn đã có cấu hình biến tần trong dự án TIA Portal, bạn có thể tải cấu hình này xuống thiết bị (Download to device).
• Nếu bạn muốn truy cập trực tuyến để cài đặt hoặc chẩn đoán, nhấp đúp vào biểu tượng biến tần trong Accessible devices hoặc kéo thả nó vào Devices & networks, sau đó chọn Online & diagnostics.
• Từ đây, bạn có thể truy cập vào mục Parameters để xem và chỉnh sửa các thông số, Commissioning để chạy các wizard cài đặt, Diagnostics để xem lỗi và trạng thái hoạt động.

4. Cách lập trình sản phẩm 6SL3220-3YE16-0UF0

A. Phương pháp Lập trình/Tham số hóa:

• Bảng điều khiển BOP-2/IOP-2: Phương pháp trực tiếp trên biến tần, phù hợp cho các cài đặt cơ bản, điều chỉnh nhanh hoặc khi không có máy tính. IOP-2 với giao diện đồ họa và wizard giúp quá trình này trực quan hơn đáng kể.
• Phần mềm SINAMICS Startdrive (trong TIA Portal): Phương pháp mạnh mẽ và toàn diện nhất, cung cấp giao diện đồ họa, công cụ wizard, danh sách tham số có giải thích chi tiết, chức năng sao lưu/phục hồi, so sánh cấu hình và chẩn đoán nâng cao. Đây là lựa chọn được khuyến nghị cho việc cài đặt chi tiết và quản lý dự án.
• Phần mềm STARTER: Phần mềm độc lập (standalone) tương tự Startdrive, phù hợp nếu bạn không sử dụng TIA Portal.

B. Quy trình Tham số hóa Cơ bản (Sử dụng Startdrive làm ví dụ):

Bước 1: Kết nối và Tải cấu hình: Thực hiện như hướng dẫn ở Mục 4. Đảm bảo bạn đang Online với biến tần hoặc đang làm việc Offline trên một cấu hình đã được tải lên/tạo mới.

Bước 2: Chạy Wizard Cấu hình (Configuration Wizard): Đây là cách nhanh nhất để cài đặt các thông số cơ bản. Startdrive cung cấp các wizard cho:

• Ứng dụng (Application): Chọn loại ứng dụng (Bơm, Quạt, Băng tải,…) để biến tần tự động tối ưu một số tham số liên quan.
• Động cơ (Motor): Nhập các thông số từ nhãn động cơ (điện áp, dòng điện, tần số, tốc độ định mức, công suất, hệ số công suất cosφ). Chạy chức năng Nhận dạng Động cơ (Motor Identification – Motor ID) để biến tần tự đo đạc và tối ưu các tham số điều khiển cho động cơ cụ thể đó. Đây là bước cực kỳ quan trọng để đạt hiệu suất và điều khiển chính xác. Motor ID có thể thực hiện ở chế độ đứng yên (standstill) hoặc quay (rotating).
• Ngõ vào/ra (Inputs/Outputs): Cấu hình chức năng cho các ngõ vào số (DI – ví dụ: chạy/dừng, lỗi ngoài), ngõ ra số (DO – ví dụ: báo trạng thái chạy, báo lỗi), ngõ vào tương tự (AI – ví dụ: nhận tín hiệu đặt tốc độ 0-10V hoặc 4-20mA), ngõ ra tương tự (AO – ví dụ: xuất tín hiệu tốc độ thực tế).
• Truyền thông (Communication): Cấu hình địa chỉ IP (cho PROFINET/EtherNet/IP), tốc độ baud, địa chỉ trạm (cho PROFIBUS/Modbus RTU), và cách thức trao đổi dữ liệu với PLC hoặc hệ thống điều khiển cấp trên.

Bước 3: Tinh chỉnh Tham số Chi tiết (Expert List): Sau khi chạy wizard, bạn có thể cần tinh chỉnh thêm các tham số trong danh sách chuyên sâu (Expert List) để đáp ứng yêu cầu cụ thể:

• Tham số Điều khiển (Control Parameters – p1300 trở đi): Chọn chế độ điều khiển (V/f, SLVC – p1300), cài đặt các đặc tính V/f (tuyến tính, bình phương – p1310, p1311, p1312), tối ưu hóa bộ điều khiển tốc độ/moment (p1460, p1462, p1470, p1472,… thường được tối ưu qua Motor ID).
• Tham số Động cơ (Motor Parameters – p0300 – p03xx): Kiểm tra lại các thông số động cơ đã nhập hoặc được nhận dạng.
• Tham số Giới hạn (Limit Parameters – p1080, p1082, p1120, p1121,…): Cài đặt tốc độ tối thiểu/tối đa, thời gian tăng tốc/giảm tốc.
• Tham số Chức năng (Function Parameters): Kích hoạt và cấu hình các chức năng đặc biệt như hãm DC (p1232, p1233), bù trượt (p1335, p1336), chế độ tiết kiệm năng lượng (p1350), điều khiển PID tích hợp (p2200 trở đi),…
• Tham số Ngõ vào/ra (I/O Parameters – p0700-p07xx, p1000-p10xx): Tinh chỉnh chi tiết chức năng và tín hiệu của các cổng I/O. Sử dụng khái niệm BICO (Binector-Connector Technology) để kết nối logic giữa các tín hiệu và chức năng bên trong biến tần một cách linh hoạt.
• Tham số Truyền thông (Communication Parameters – p2000 trở đi, tùy giao thức): Cài đặt chi tiết về giao thức mạng, dữ liệu trao đổi (Process Data Objects – PDOs).
• Tham số Bảo vệ và Chẩn đoán (Protection/Diagnostics Parameters – p02xx, p09xx, p21xx): Cài đặt các ngưỡng bảo vệ (quá dòng, quá áp,…), xem lịch sử lỗi và cảnh báo.

Bước 4: Lưu và Tải cấu hình: Sau khi hoàn tất tham số hóa, lưu lại cấu hình trong dự án TIA Portal (Save project). Thực hiện “Download to device” để tải cấu hình mới xuống biến tần. Nên chọn tùy chọn lưu cấu hình vào bộ nhớ non-volatile (ROM) để không bị mất khi mất điện.

Bước 5: Kiểm tra và Vận hành thử: Cho biến tần chạy thử ở các chế độ khác nhau, kiểm tra phản ứng của động cơ, xác nhận các chức năng bảo vệ và tín hiệu hoạt động đúng như mong muốn.

5. Khắc phục một số lỗi thường gặp trên 6SL3220-3YE16-0UF0

F07800 – Power unit: Infeed or power unit overload (Quá tải biến tần/nguồn cấp):

• Nguyên nhân: Tải quá nặng, thời gian tăng tốc quá ngắn, động cơ bị kẹt cơ khí, thông số động cơ cài đặt sai.
• Khắc phục: Kiểm tra tải cơ khí, tăng thời gian tăng tốc (p1120), kiểm tra lại thông số động cơ (p03xx) và chạy lại Motor ID, kiểm tra xem công suất biến tần/động cơ có phù hợp với tải không.

F07900 – Motor blocked / speed controller at limit (Động cơ bị khóa/Bộ điều khiển tốc độ đạt giới hạn):

• Nguyên nhân: Động cơ bị kẹt cứng, tải quá lớn đột ngột, thông số bộ điều khiển tốc độ chưa tối ưu.
• Khắc phục: Kiểm tra tình trạng cơ khí của động cơ và tải, kiểm tra và tối ưu lại các tham số bộ điều khiển tốc độ (p1460, p1462,… thường qua Motor ID), xem xét lại khả năng chịu tải của hệ thống.

F30001 – Power unit: Overcurrent (Quá dòng):

• Nguyên nhân: Ngắn mạch đầu ra (cáp động cơ hoặc bên trong động cơ), chạm đất đầu ra, thời gian tăng tốc quá ngắn, Motor ID chưa thực hiện hoặc sai, thông số bộ điều khiển chưa tối ưu.
• Khắc phục: Kiểm tra cách điện cáp động cơ và cuộn dây động cơ, tăng thời gian tăng tốc (p1120), thực hiện lại Motor ID, kiểm tra và tối ưu bộ điều khiển dòng điện/tốc độ.

F30002 – Power unit: DC link voltage overvoltage (Quá áp DC link):

• Nguyên nhân: Thời gian giảm tốc quá ngắn (động cơ hoạt động như máy phát tái tạo năng lượng về DC link), điện áp nguồn cấp quá cao, tải có quán tính lớn dừng đột ngột mà không có điện trở hãm (hoặc điện trở hãm bị lỗi/không đủ công suất).
• Khắc phục: Tăng thời gian giảm tốc (p1121), kiểm tra điện áp nguồn cấp, sử dụng bộ điều khiển Vdc (p1280, p1240), lắp đặt hoặc kiểm tra bộ hãm (braking unit) và điện trở hãm phù hợp.

F30003 – Power unit: DC link voltage undervoltage (Thấp áp DC link):

• Nguyên nhân: Mất nguồn cấp hoặc điện áp nguồn cấp quá thấp, lỗi mạch nạp tụ DC link.
• Khắc phục: Kiểm tra nguồn cấp và các thiết bị đóng cắt đầu vào (CB, contactor), kiểm tra cầu chì bên trong biến tần (nếu có và có thể thay thế), liên hệ bộ phận kỹ thuật nếu nghi ngờ lỗi phần cứng.

F30004 – Power unit: Overheating (Quá nhiệt biến tần):

• Nguyên nhân: Nhiệt độ môi trường quá cao, quạt làm mát biến tần bị hỏng/kẹt/bẩn, luồng khí làm mát bị chặn, biến tần hoạt động quá tải liên tục.
• Khắc phục: Đảm bảo thông gió tốt cho tủ điện, kiểm tra và vệ sinh/thay thế quạt làm mát, giảm tải hoặc kiểm tra lại công suất biến tần, đảm bảo nhiệt độ môi trường trong giới hạn cho phép.

F07902 (hoặc tương tự) – Motor temperature sensor fault / Motor overtemperature (Lỗi cảm biến nhiệt / Quá nhiệt động cơ):

• Nguyên nhân: Nếu dùng cảm biến (PTC/KTY): lỗi kết nối cảm biến, cảm biến hỏng. Nếu dùng mô hình nhiệt I2t: động cơ hoạt động quá tải trong thời gian dài, thông số bảo vệ nhiệt cài đặt quá thấp (p0611, p0614).
• Khắc phục: Kiểm tra kết nối và tình trạng cảm biến nhiệt (nếu có), kiểm tra tải động cơ, kiểm tra và điều chỉnh lại các tham số bảo vệ nhiệt I2t, đảm bảo làm mát động cơ tốt.

6. Liên Hệ Ngay Thanh Thien Phu Để Được Tư Vấn Về 6SL3220-3YE16-0UF0

Bạn đang trăn trở về việc nâng cấp hệ thống bơm, quạt đã cũ kỹ và tiêu tốn quá nhiều điện năng? Bạn mong muốn tối ưu hóa dây chuyền sản xuất để tăng năng suất và giảm chi phí nhân công? Hay đơn giản là bạn đang tìm kiếm một nhà cung cấp biến tần uy tín, am hiểu kỹ thuật và có dịch vụ hậu mãi tận tâm?

Đừng chần chừ nữa Hãy để thanhthienphu.vn đồng hành cùng bạn, chúng tôi tự hào mang đến cho bạn:

• Sản phẩm chính hãng Siemens: Cam kết 100% sản phẩm 6SL3220-3YE16-0UF0 G120X 3AC 2.2kW và các thiết bị khác đều là hàng chính hãng, có đầy đủ chứng từ CO/CQ, đảm bảo chất lượng và nguồn gốc xuất xứ.
• Đội ngũ kỹ sư tư vấn chuyên sâu: Các chuyên gia của chúng tôi không chỉ am hiểu về sản phẩm mà còn có kinh nghiệm thực tế trong nhiều lĩnh vực công nghiệp (sản xuất, xây dựng, năng lượng, tự động hóa…). Chúng tôi sẵn sàng lắng nghe nhu cầu, phân tích ứng dụng cụ thể và tư vấn giải pháp tối ưu nhất cho bạn, đảm bảo bạn lựa chọn đúng thiết bị, đúng cấu hình.
• Giá cả cạnh tranh và chính sách bán hàng linh hoạt: Chúng tôi luôn nỗ lực mang đến mức giá tốt nhất thị trường cùng các chương trình ưu đãi hấp dẫn, hỗ trợ bạn tối ưu hóa chi phí đầu tư.
• Dịch vụ hỗ trợ kỹ thuật tận tâm: Từ hỗ trợ cài đặt, lập trình ban đầu đến khắc phục sự cố trong quá trình vận hành, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng trợ giúp bạn qua điện thoại, email hoặc hỗ trợ trực tiếp tại hiện trường khi cần thiết.

Liên hệ ngay với thanhthienphu.vn để được tư vấn chi tiết và nhận báo giá tốt nhất:

• Hotline: 08.12.77.88.99 (Hỗ trợ tư vấn 24/7)
• Website: thanhthienphu.vn (Tham khảo thêm thông tin sản phẩm và dịch vụ)
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Thanh Thien Phu – Đồng hành cùng thành công của bạn trong kỷ nguyên tự động hóa công nghiệp.
