6SL3220-3YE16-0AF0 – Biến tần G120X 3AC 2.2kW Siemens

Download tài liệu biến tần G120X

➢ Sinamics G120X Catalogue

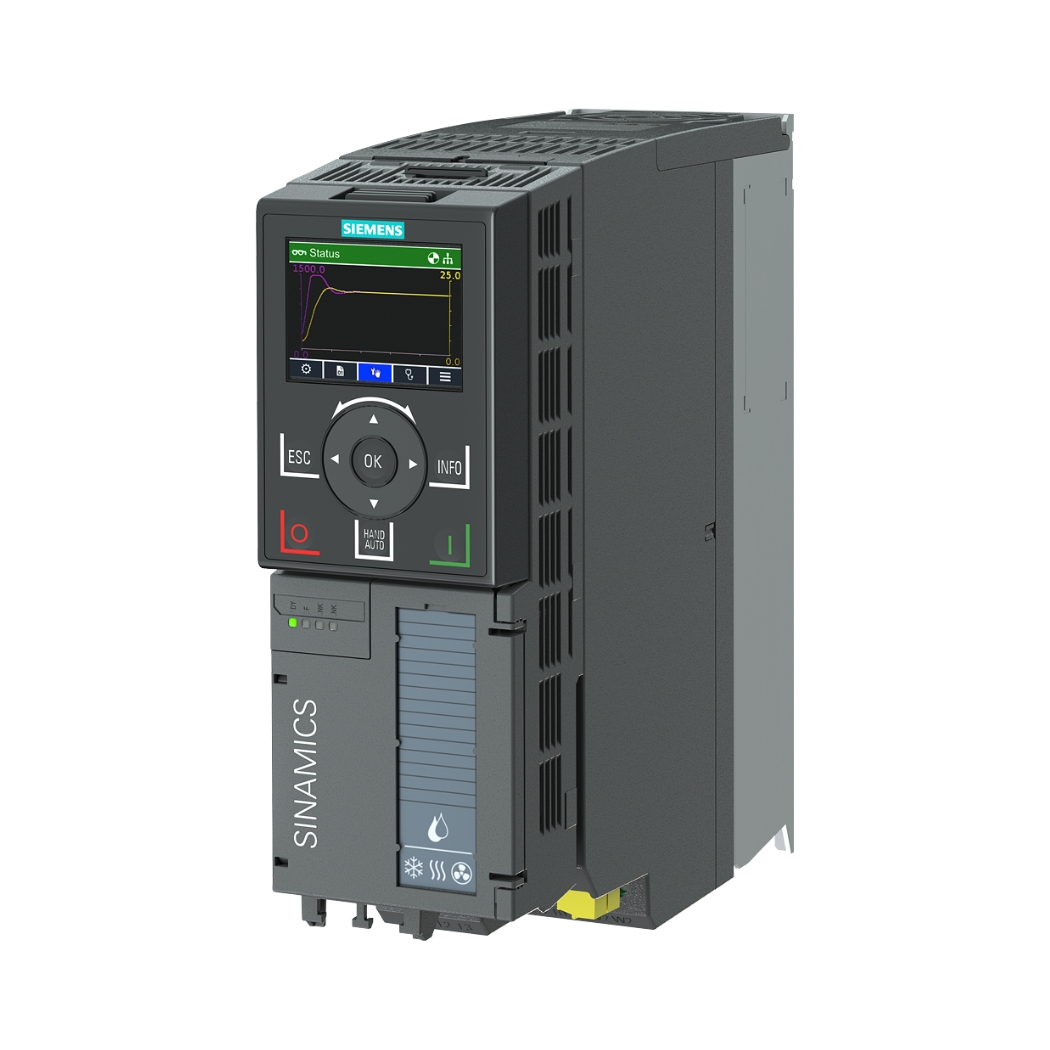

6SL3220-3YE16-0AF0 G120X 3AC 2.2kW: Giải pháp biến tần Siemens đột phá nâng tầm hiệu suất và độ tin cậy cho hệ thống công nghiệp của bạn, được phân phối chính hãng bởi thanhthienphu.vn.

Khám phá ngay bộ biến đổi tần số mạnh mẽ, linh hoạt này để mở khóa tiềm năng tối đa cho các ứng dụng bơm, quạt, máy nén và nhiều hơn thế nữa, đồng thời trải nghiệm sự khác biệt đến từ công nghệ truyền động tiên tiến và dịch vụ hỗ trợ chuyên nghiệp.

1. Cấu Tạo Bên Trong Của Kiệt Tác Công Nghệ 6SL3220-3YE16-0AF0

Module Công Suất (Power Module – PM240-2): nơi thực hiện nhiệm vụ biến đổi nguồn điện xoay chiều (AC) đầu vào thành điện áp một chiều (DC) thông qua bộ chỉnh lưu, sau đó nghịch lưu thành điện áp xoay chiều (AC) với tần số và biên độ có thể điều chỉnh để cung cấp cho động cơ. Bên trong module công suất là các linh kiện bán dẫn công suất cao như IGBT (Insulated Gate Bipolar Transistor), đi-ốt và tụ điện DC link chất lượng cao. Thiết kế tản nhiệt tối ưu với quạt làm mát thông minh giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ linh kiện và đảm bảo hiệu suất liên tục.

Module Điều Khiển (Control Unit – CU): là bộ não của biến tần 6SL3220-3YE16-0AF0. Nó chứa bộ vi xử lý mạnh mẽ, thực hiện các thuật toán điều khiển phức tạp (như điều khiển vector không cảm biến, điều khiển V/f), xử lý tín hiệu từ các ngõ vào (số, tương tự, truyền thông), điều khiển hoạt động của module công suất, và giao tiếp với các thiết bị bên ngoài (PLC, HMI, hệ thống SCADA). Module điều khiển cũng là nơi lưu trữ các bộ tham số cài đặt, đảm bảo biến tần hoạt động đúng theo yêu cầu ứng dụng cụ thể.

Các Cổng Kết Nối và Giao Diện: Biến tần được trang bị đầy đủ các cổng kết nối tiêu chuẩn công nghiệp:

• Đầu nối nguồn động lực: Cho việc kết nối nguồn điện lưới 3 pha và động cơ.
• Đầu nối mạch điều khiển: Bao gồm các terminal cho ngõ vào/ra số (DI/DO), ngõ vào/ra tương tự (AI/AO), ngõ vào cảm biến nhiệt độ motor (PTC/KTY), và nguồn 24VDC.
• Cổng truyền thông: Thường là cổng RS485 cho Modbus RTU/USS, hoặc tùy chọn các module giao tiếp mạng khác như PROFINET, PROFIBUS.
• Khe cắm thẻ nhớ SD/MMC: Dùng để sao lưu, phục hồi tham số hoặc cập nhật firmware, giúp tiết kiệm thời gian commissioning và bảo trì.
• Giao diện kết nối bảng điều khiển: Cho phép gắn các loại bảng điều khiển như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel) để cài đặt, giám sát và chẩn đoán lỗi trực tiếp trên biến tần.

2. Các Tính Năng Chính Đột Phá Của Biến Tần 6SL3220-3YE16-0AF0

Tối Ưu Hóa Cho Ứng Dụng Chuyên Biệt: G120X được thiết kế đặc thù cho các ứng dụng hạ tầng và công nghiệp cơ bản như:

• Bơm: Chức năng điều khiển đa bơm (multi-pump control), chế độ làm đầy/xả ống (pipe filling mode), bảo vệ chạy khô, chống tắc nghẽn.
• Quạt: Chế độ tiết kiệm năng lượng (ECO mode), chức năng bỏ qua tần số cộng hưởng, điều khiển PID tích hợp cho áp suất/lưu lượng.
• Băng tải: Khả năng khởi động mềm, dừng chính xác, chịu quá tải tạm thời tốt. Các macro ứng dụng cài sẵn giúp việc cấu hình ban đầu trở nên nhanh chóng và dễ dàng, giảm thiểu thời gian dừng máy.

Tiết Kiệm Năng Lượng Vượt Trội: Đây là một trong những ưu điểm cốt lõi. Theo nghiên cứu của Siemens, việc sử dụng biến tần cho các ứng dụng bơm, quạt có thể tiết kiệm đến 60% chi phí năng lượng so với việc chạy trực tiếp hoặc dùng van tiết lưu. 6SL3220-3YE16-0AF0 tích hợp:

• Chế độ ECO mode: Tự động tối ưu hóa từ thông động cơ dựa trên tải thực tế, giảm tổn hao năng lượng ở chế độ non tải hoặc tải nhẹ.
• Chức năng ngủ đông (Hibernation mode): Tự động dừng biến tần khi nhu cầu vận hành (ví dụ: lưu lượng nước) bằng không và tự khởi động lại khi có nhu cầu, giảm tiêu thụ điện năng không cần thiết.
• Hiển thị năng lượng tiêu thụ: Giúp người dùng theo dõi và đánh giá hiệu quả tiết kiệm.

Tích Hợp Bộ Lọc EMC C2: Nhiễu điện từ (EMC) là vấn đề đau đầu trong môi trường công nghiệp. Việc tích hợp sẵn bộ lọc EMC Class C2 theo chuẩn EN 61800-3 giúp biến tần hoạt động ổn định hơn, giảm thiểu ảnh hưởng nhiễu đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống, đồng thời giúp tiết kiệm chi phí và không gian lắp đặt bộ lọc rời.

An Toàn Tích Hợp Đạt Chuẩn Cao (Safety Integrated): Chức năng STO (Safe Torque Off) được tích hợp sẵn, đạt mức an toàn SIL 3 (IEC 61508) và PL e (ISO 13849-1). Tính năng này cho phép ngắt moment xoắn của động cơ một cách an toàn mà không cần dùng contactor đầu ra, giúp đơn giản hóa thiết kế mạch an toàn, giảm chi phí và tăng độ tin cậy cho hệ thống dừng khẩn cấp, bảo vệ con người và máy móc.

Khả Năng Chịu Môi Trường Khắc Nghiệt: Với lớp phủ bảo vệ bo mạch (coated PCB) theo tiêu chuẩn 3C3 và khả năng hoạt động ở nhiệt độ môi trường từ -20°C đến +60°C (có giảm công suất ở nhiệt độ cao), 6SL3220-3YE16-0AF0 chứng tỏ độ bền bỉ vượt trội, phù hợp với điều kiện khí hậu nóng ẩm và môi trường công nghiệp nhiều bụi bẩn, hóa chất tại Việt Nam.

Giao Diện Vận Hành Thân Thiện và Linh Hoạt:

• Tùy chọn bảng điều khiển BOP-2 (giao diện cơ bản) hoặc IOP-2 (giao diện thông minh với màn hình đồ họa, hỗ trợ đa ngôn ngữ, wizard cài đặt) giúp việc cấu hình, giám sát và chẩn đoán lỗi trở nên trực quan và dễ dàng hơn bao giờ hết.
• Khả năng kết nối không dây qua Smart Access Module (tùy chọn) cho phép cấu hình và giám sát biến tần bằng điện thoại thông minh hoặc máy tính bảng qua Wifi.

Kết Nối Mạng Truyền Thông Đa Dạng: Tích hợp sẵn Modbus RTU và USS. Dễ dàng mở rộng với các module truyền thông phổ biến như PROFINET, PROFIBUS DP, EtherNet/IP, BACnet MS/TP, cho phép tích hợp liền mạch vào các hệ thống tự động hóa cấp cao hơn (PLC, SCADA), đáp ứng nhu cầu kết nối và giám sát tập trung.

3. Hướng Dẫn Kết Nối Biến Tần 6SL3220-3YE16-0AF0 Với Phần Mềm

1. Sử Dụng Phần Mềm SINAMICS Startdrive (Tích Hợp Trong TIA Portal):

Tổng quan: Đây là giải pháp toàn diện và được khuyến nghị nhất nếu bạn đang sử dụng hệ sinh thái Tự động hóa Tích hợp Toàn diện (Totally Integrated Automation – TIA Portal) của Siemens. Startdrive cho phép cấu hình, tham số hóa, vận hành thử (commissioning) và chẩn đoán biến tần SINAMICS ngay trong cùng một môi trường kỹ thuật với PLC SIMATIC và HMI SIMATIC.

Yêu cầu: Máy tính cài đặt TIA Portal với gói Startdrive tương ứng. Cáp kết nối phù hợp (thường là cáp Ethernet nếu sử dụng Control Unit có cổng PROFINET, hoặc cáp USB nếu sử dụng IOP-2 hoặc kết nối qua cổng service trên một số Control Unit).

Các bước cơ bản:

• Bước 1: Kết nối vật lý giữa máy tính và biến tần (qua cổng Ethernet trên CU hoặc cổng USB trên IOP-2/CU). Đảm bảo địa chỉ IP được cấu hình phù hợp nếu dùng Ethernet.
• Bước 2: Mở TIA Portal, tạo dự án mới hoặc mở dự án hiện có.
• Bước 3: Thêm thiết bị biến tần G120X (6SL3220-3YE16-0AF0) vào cấu hình phần cứng của dự án từ catalog.
• Bước 4: Thiết lập kết nối trực tuyến (Go online) với biến tần. TIA Portal sẽ tự động dò tìm hoặc bạn cần cấu hình giao diện kết nối.
• Bước 5: Sử dụng các công cụ trong Startdrive để thực hiện commissioning wizard (hướng dẫn cài đặt từng bước), thay đổi thông số (parameter list), giám sát trạng thái (trace, diagnostics), sao lưu/phục hồi cấu hình.

2. Sử Dụng Phần Mềm SINAMICS STARTER:

• Tổng quan: STARTER là công cụ độc lập, chuyên dụng cho việc commissioning và bảo trì các dòng biến tần SINAMICS và một số dòng cũ hơn của Siemens (như MICROMASTER). Phù hợp nếu bạn không sử dụng TIA Portal hoặc cần làm việc với nhiều dòng biến tần khác nhau.
• Yêu cầu: Máy tính cài đặt phần mềm STARTER (miễn phí tải về từ website Siemens). Cáp kết nối tương tự như với Startdrive.
• Các bước cơ bản: Tương tự như với Startdrive, bao gồm kết nối vật lý, mở phần mềm, thiết lập kết nối trực tuyến với biến tần thông qua chức năng “Accessible Nodes” hoặc tạo dự án offline rồi tải xuống, sau đó sử dụng các giao diện đồ họa để cấu hình và giám sát.

3. Sử Dụng Module SINAMICS G120 Smart Access Module (SAM) và Trình Duyệt Web:

Tổng quan: Đây là giải pháp hiện đại và cực kỳ tiện lợi, không yêu cầu cài đặt phần mềm chuyên dụng trên máy tính. SAM tạo ra một mạng Wifi cục bộ, cho phép bạn kết nối bằng điện thoại, máy tính bảng hoặc laptop.

Yêu cầu: Module SAM (6SL3255-0AA00-5AA0) được gắn vào cổng tương ứng trên Control Unit của biến tần. Thiết bị di động hoặc laptop có trình duyệt web và khả năng kết nối Wifi.

Các bước cơ bản:

• Bước 1: Gắn module SAM vào biến tần G120X.
• Bước 2: Sử dụng điện thoại/laptop, tìm và kết nối vào mạng Wifi do SAM phát ra (tên mạng và mật khẩu thường được ghi trên module hoặc tài liệu đi kèm).
• Bước 3: Mở trình duyệt web và truy cập vào địa chỉ IP mặc định của SAM (thường là 192.168.1.1 hoặc theo tài liệu).
• Bước 4: Giao diện web trực quan sẽ hiện ra, cho phép bạn thực hiện cài đặt nhanh (Quick setup), thay đổi thông số chi tiết, giám sát trạng thái, xem lỗi, sao lưu/phục hồi cấu hình trực tiếp trên trình duyệt.

4. Cách Lập Trình Biến Tần 6SL3220-3YE16-0AF0

A. Sử Dụng Bảng Điều Khiển (Operator Panel – BOP-2 hoặc IOP-2):

Mô tả: Phương pháp này cho phép bạn truy cập và thay đổi các thông số trực tiếp trên biến tần mà không cần máy tính. Phù hợp cho việc cài đặt cơ bản, điều chỉnh nhanh hoặc khi không có sẵn máy tính tại hiện trường.

Với BOP-2 (Basic Operator Panel):

• Sử dụng các nút mũi tên lên/xuống để di chuyển giữa các nhóm thông số và các thông số cụ thể (được đánh số Pxxxx, rxxxx).
• Nhấn nút OK để vào chế độ chỉnh sửa giá trị.
• Sử dụng nút lên/xuống để thay đổi giá trị.
• Nhấn OK để xác nhận giá trị mới. Giá trị sẽ nhấp nháy và sau đó được lưu.
• Nhấn nút Fn (hoặc mũi tên trái) để thoát ra cấp menu cao hơn.

Với IOP-2 (Intelligent Operator Panel):

• Giao diện đồ họa và menu trực quan hơn nhiều. Bạn có thể sử dụng núm xoay và các nút bấm chức năng để điều hướng.
• Có chức năng “Application Wizards” (Thuật sĩ ứng dụng) hướng dẫn bạn cài đặt các thông số cần thiết cho các ứng dụng phổ biến (bơm, quạt…) từng bước một.
• Hiển thị tên và mô tả rõ ràng của từng thông số, giúp dễ hiểu hơn so với chỉ hiển thị số Pxxxx.
• Có thể lưu và tải cấu hình thông số qua thẻ nhớ SD.

Ví dụ cài đặt cơ bản:

• P0010 = 1 hoặc 30: Bắt đầu quá trình cài đặt nhanh (Quick commissioning). Biến tần sẽ hỏi các thông số cơ bản như tiêu chuẩn động cơ, điện áp, dòng điện, công suất, tần số, tốc độ định mức (thông tin này có trên nhãn động cơ).
• P1120: Cài đặt thời gian tăng tốc (Ramp-up time) – thời gian để động cơ tăng tốc từ 0 đến tần số tối đa.
• P1121: Cài đặt thời gian giảm tốc (Ramp-down time) – thời gian để động cơ giảm tốc từ tần số tối đa về 0.
• P0700: Lựa chọn nguồn lệnh điều khiển (ví dụ: 2 = từ đầu cuối Terminal, 5 = qua mạng truyền thông).
• P1000: Lựa chọn nguồn đặt tần số (ví dụ: 2 = từ đầu vào Analog Input, 5 = qua mạng truyền thông).

B. Sử Dụng Phần Mềm (SINAMICS Startdrive trong TIA Portal hoặc STARTER):

Mô tả: Phương pháp này mang lại trải nghiệm lập trình mạnh mẽ và trực quan nhất, đặc biệt hữu ích cho các cấu hình phức tạp, quản lý nhiều biến tần hoặc khi cần sao lưu/so sánh thông số.

Giao diện: Phần mềm cung cấp giao diện đồ họa rõ ràng, hiển thị danh sách thông số theo chức năng, kèm theo mô tả chi tiết, giá trị mặc định, dải giá trị cho phép.

Chức năng nổi bật:

• Commissioning Wizard: Tương tự IOP-2, hướng dẫn cài đặt từng bước.
• Parameter List: Xem và chỉnh sửa toàn bộ danh sách thông số. Có thể lọc, tìm kiếm, so sánh thông số online/offline.
• Function View: Hiển thị sơ đồ khối chức năng, giúp hiểu rõ mối liên kết giữa các thông số và chức năng.
• Trace Function: Ghi lại và hiển thị đồ thị của các giá trị vận hành theo thời gian (dòng điện, tốc độ, điện áp DC link…), rất hữu ích cho việc tối ưu và chẩn đoán.
• Backup/Restore: Dễ dàng sao lưu toàn bộ cấu hình thông số vào file trên máy tính và phục hồi lại khi cần.

Lưu ý: Sau khi thay đổi thông số qua phần mềm, bạn cần thực hiện thao tác “Download to device” để tải cấu hình mới xuống biến tần. Đồng thời, nên thực hiện lệnh “Copy RAM to ROM” (thường tương ứng với P0971 = 1) để lưu vĩnh viễn các thay đổi vào bộ nhớ non-volatile của biến tần, tránh mất cài đặt khi mất điện.

Lời khuyên cho kỹ sư và kỹ thuật viên:

• Đọc kỹ tài liệu: Luôn tham khảo tài liệu hướng dẫn sử dụng (Operating Instructions) và danh sách thông số (Parameter List) của G120X để hiểu rõ ý nghĩa và chức năng của từng thông số trước khi thay đổi. Tài liệu có sẵn trên website của Siemens hoặc liên hệ thanhthienphu.vn để được cung cấp.
• Bắt đầu với Quick Commissioning: Sử dụng P0010 = 1 (cài đặt cơ bản) hoặc P0010 = 30 (reset về mặc định nhà sản xuất và cài đặt lại) để nhập các thông số cơ bản của động cơ và ứng dụng.
• Thay đổi từng bước: Khi tối ưu hóa, nên thay đổi từng thông số hoặc nhóm thông số liên quan, sau đó kiểm tra lại hoạt động của hệ thống trước khi thực hiện thay đổi tiếp theo.
• Sao lưu cấu hình: Luôn sao lưu cấu hình thông số đã hoạt động ổn định (bằng IOP-2 hoặc phần mềm) trước khi thực hiện bất kỳ thay đổi lớn nào.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3220-3YE16-0AF0

Quy trình xử lý lỗi tổng quát:

1. Ghi nhận mã lỗi/cảnh báo: Quan sát mã lỗi (Fxxxx) hoặc cảnh báo (Axxxx) hiển thị trên BOP-2, IOP-2 hoặc phần mềm.
2. Tra cứu tài liệu: Sử dụng mã lỗi để tra cứu ý nghĩa chi tiết và các nguyên nhân có thể trong tài liệu List Manual của SINAMICS G120X.
3. Kiểm tra các nguyên nhân phổ biến: Dựa trên thông tin tra cứu, kiểm tra các yếu tố như nguồn cấp, kết nối dây, tình trạng cơ khí, thông số cài đặt, điều kiện môi trường.
4. Thực hiện khắc phục: Áp dụng các biện pháp khắc phục tương ứng với nguyên nhân đã xác định.
5. Reset lỗi: Sau khi đã xử lý nguyên nhân, thực hiện reset lỗi (thường qua nút bấm trên OP, tín hiệu số DI hoặc thông số P0970). Một số lỗi cần tắt nguồn và bật lại biến tần.
6. Quan sát và kiểm tra: Cho hệ thống chạy lại và theo dõi xem lỗi có xuất hiện trở lại không.
7. Liên hệ hỗ trợ: Nếu không thể tự khắc phục hoặc lỗi liên quan đến phần cứng biến tần, hãy liên hệ ngay với nhà cung cấp hoặc đội ngũ hỗ trợ kỹ thuật chuyên nghiệp.

6. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Chuyên Sâu Về 6SL3220-3YE16-0AF0

Bạn mong muốn giảm hóa đơn tiền điện hàng tháng? Bạn khao khát một hệ thống hoạt động ổn định, ít hỏng hóc, giảm thiểu chi phí bảo trì? Bạn cần một giải pháp dễ dàng lắp đặt, vận hành và tích hợp vào hệ thống tự động hóa hiện có? Bạn đặt yếu tố an toàn lên hàng đầu? 6SL3220-3YE16-0AF0 G120X 3AC 2.2kW đáp ứng trọn vẹn những mong muốn đó.

Tuy nhiên, lựa chọn đúng thiết bị chỉ là bước khởi đầu. Để biến tần phát huy tối đa hiệu quả, việc lựa chọn nhà cung cấp uy tín, có năng lực tư vấn kỹ thuật chuyên sâu và dịch vụ hậu mãi tận tâm là vô cùng quan trọng. Và thanhthienphu.vn tự hào là đối tác đáng tin cậy mà bạn đang tìm kiếm.

Tại sao nên chọn thanhthienphu.vn?

• Sản Phẩm Chính Hãng, Chất Lượng Đảm Bảo: Chúng tôi cam kết cung cấp 100% sản phẩm biến tần Siemens G120X chính hãng, có đầy đủ giấy tờ chứng nhận nguồn gốc xuất xứ (CO) và chất lượng (CQ).
• Đội Ngũ Kỹ Sư Giàu Kinh Nghiệm: Các chuyên gia của thanhthienphu.vn không chỉ am hiểu sâu sắc về sản phẩm mà còn có kinh nghiệm thực tế trong việc triển khai các giải pháp tự động hóa và truyền động cho nhiều ngành công nghiệp khác nhau. Chúng tôi sẵn sàng lắng nghe nhu cầu của bạn và tư vấn giải pháp tối ưu nhất.
• Giá Cả Cạnh Tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với các chính sách chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết.
• Dịch Vụ Hỗ Trợ Kỹ Thuật Chuyên Nghiệp: Từ tư vấn lựa chọn, hỗ trợ lắp đặt, cài đặt đến khắc phục sự cố và bảo trì, đội ngũ kỹ thuật của thanhthienphu.vn luôn đồng hành cùng bạn trong suốt vòng đời sản phẩm.

Liên hệ ngay với thanhthienphu.vn để nhận được sự tư vấn tận tâm và báo giá tốt nhất:

• Hotline (24/7): 08.12.77.88.99 – Gặp gỡ các chuyên gia tư vấn của chúng tôi.
• Website: Truy cập thanhthienphu.vn để xem thêm thông tin chi tiết sản phẩm, tài liệu kỹ thuật và các giải pháp khác.
• Địa chỉ: Ghé thăm văn phòng của chúng tôi tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trao đổi trực tiếp và xem sản phẩm.

Hãy để thanhthienphu.vn trở thành đối tác đồng hành đáng tin cậy trên con đường tối ưu hóa hiệu quả, tiết kiệm chi phí và nâng cao năng lực cạnh tranh cho hệ thống công nghiệp của bạn. Gọi ngay 08.12.77.88.99 – Chúng tôi đang chờ đợi để phục vụ bạn!
