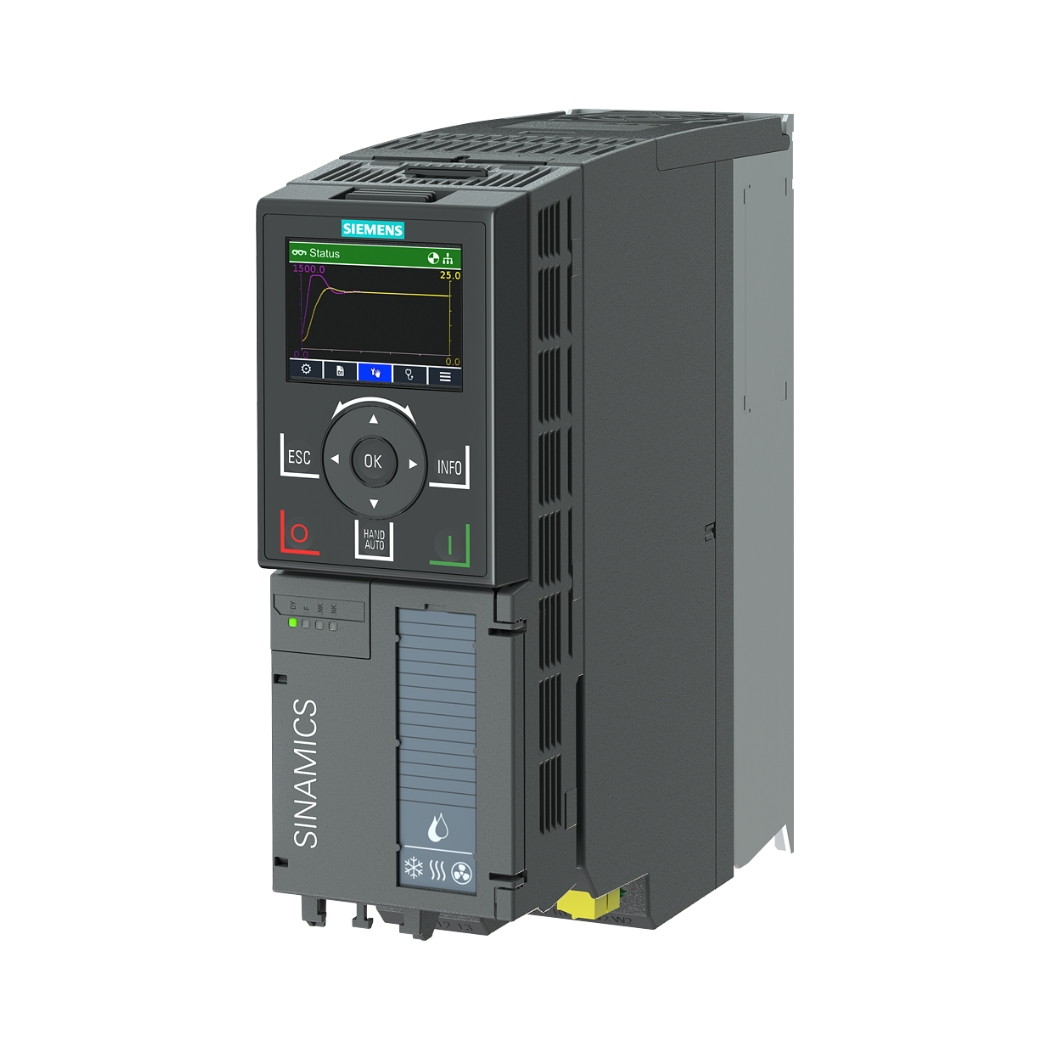

6SL3220-3YE14-0UF0 G120X 3AC 1.5kW, bộ biến tần Siemens mạnh mẽ và đáng tin cậy, chính là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, giảm thiểu chi phí vận hành và nâng tầm hệ thống tự động hóa công nghiệp của bạn lên một tầm cao mới đầy hứng khởi.
Tại thanhthienphu.vn, chúng tôi mang đến giải pháp toàn diện giúp bạn giải quyết triệt để những thách thức về thiết bị lạc hậu, tiêu hao năng lượng và đảm bảo an toàn tuyệt đối trong môi trường sản xuất đầy năng động, đồng hành cùng sự phát triển bền vững của doanh nghiệp bạn với bộ truyền động G120X 1.5kW và thiết bị điều khiển tốc độ Siemens 1.5kW.
1. Khám phá Cấu tạo Ưu việt của Bộ biến tần Siemens 6SL3220-3YE14-0UF0
- Vỏ máy (Enclosure): Được chế tạo từ vật liệu cao cấp, cứng cáp, đạt tiêu chuẩn bảo vệ IP66/UL Type 4X. Điều này có nghĩa là biến tần hoàn toàn kín bụi và được bảo vệ chống lại tia nước áp lực cao từ mọi hướng, thậm chí cả việc ngâm nước tạm thời. Khả năng này cho phép lắp đặt trực tiếp tại hiện trường, gần động cơ, mà không cần đến tủ điện bảo vệ cồng kềnh, giúp tiết kiệm không gian và chi phí lắp đặt đáng kể. Vỏ máy cũng được thiết kế tối ưu cho việc tản nhiệt.
- Khối Công suất (Power Module – PM): Đây là trái tim của biến tần, chứa các linh kiện điện tử công suất cao như Diode chỉnh lưu, tụ điện DC Link và IGBT (Insulated Gate Bipolar Transistor) nghịch lưu. Các thành phần này chịu trách nhiệm chuyển đổi điện áp AC đầu vào thành DC và sau đó biến đổi thành điện áp AC đầu ra với tần số và biên độ mong muốn để điều khiển tốc độ động cơ. Siemens sử dụng các linh kiện chất lượng cao, có khả năng chịu tải và chịu nhiệt tốt, đảm bảo hiệu suất chuyển đổi năng lượng cao và giảm thiểu tổn thất.
- Khối Điều khiển (Control Unit – CU): Bộ não của biến tần, chứa vi xử lý mạnh mẽ, bộ nhớ và các mạch logic điều khiển. Khối điều khiển nhận tín hiệu từ người dùng (qua bảng điều khiển, phần mềm hoặc truyền thông công nghiệp), xử lý thông tin dựa trên các thuật toán điều khiển tiên tiến (ví dụ: điều khiển vector không cảm biến – Sensorless Vector Control), và gửi tín hiệu điều khiển đến Khối Công suất để tạo ra điện áp đầu ra phù hợp. Nó cũng thực hiện các chức năng giám sát, bảo vệ và giao tiếp.
- Quạt tản nhiệt: Hệ thống làm mát cưỡng bức hiệu quả cao, giúp duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, đặc biệt là Khối Công suất, ngay cả khi hoạt động ở tải nặng hoặc trong môi trường nhiệt độ cao. Quạt được thiết kế để hoạt động êm ái và có tuổi thọ cao.
- Các cổng kết nối: Bao gồm các terminal đấu nối nguồn động lực (đầu vào 3 pha, đầu ra nối motor), terminal điều khiển (cho các tín hiệu DI, DO, AI), cổng truyền thông (PROFINET/EthernetIP), và cổng kết nối với bảng điều khiển (BOP-2 hoặc IOP-2). Các cổng được bố trí khoa học, dễ dàng truy cập và đấu nối an toàn.
- Bộ lọc EMC tích hợp: Giảm thiểu nhiễu điện từ phát ra từ biến tần, đảm bảo tương thích điện từ với các thiết bị khác trong hệ thống và tuân thủ các tiêu chuẩn quốc tế về EMC (như IEC 61800-3 loại C2).
2. Những Tính năng Chính Vượt trội Biến 6SL3220-3YE14-0UF0
Tối ưu hóa Năng lượng Vượt trội:
- Chế độ ECO Mode: Tự động điều chỉnh điện áp đầu ra phù hợp với tải thực tế, giảm tổn hao năng lượng trong động cơ, đặc biệt hiệu quả khi hoạt động ở chế độ non tải hoặc tải nhẹ.
- Chức năng Ngủ đông (Hibernation Mode): Tự động dừng biến tần và động cơ khi nhu cầu vận hành (ví dụ: áp suất đường ống, lưu lượng) đã đạt mức mong muốn và khởi động lại khi cần thiết, loại bỏ hoàn toàn việc tiêu thụ điện năng không cần thiết trong thời gian chờ.
- Tính toán và Hiển thị Năng lượng Tiêu thụ: Cung cấp dữ liệu trực quan về lượng điện năng đã sử dụng, giúp người dùng dễ dàng theo dõi và đánh giá hiệu quả tiết kiệm. Theo các nghiên cứu độc lập và báo cáo từ Siemens, việc sử dụng biến tần cho các ứng dụng bơm và quạt có thể giúp tiết kiệm từ 20% đến 60% chi phí điện năng so với phương pháp điều khiển truyền thống (đóng/cắt trực tiếp hoặc dùng van tiết lưu).
Độ tin cậy và Bền bỉ Vô song:
- Thiết kế Chắc chắn: Cấp bảo vệ IP20 (có thể nâng cấp lên IP21/IP55 với phụ kiện), phù hợp lắp đặt trong tủ điện công nghiệp.
- Bo mạch Phủ Lớp Bảo vệ (3C3): Tăng cường khả năng chống chịu ẩm, bụi, và các tác nhân ăn mòn hóa học thường gặp trong môi trường công nghiệp nặng, nhà máy xử lý nước thải, hay khu vực ven biển.
- Dải Nhiệt độ Hoạt động Rộng: Từ -20°C đến +60°C, đảm bảo vận hành ổn định ngay cả trong điều kiện khí hậu khắc nghiệt nhất mà không cần hệ thống làm mát phụ trợ phức tạp.
- Khả năng Chống Chịu Điện áp Biến động: Dải điện áp đầu vào rộng (380-480V, +10%/-20%) giúp biến tần hoạt động ổn định ngay cả khi lưới điện không ổn định.
Dễ dàng Lắp đặt, Cài đặt và Vận hành:
- Giao diện Thân thiện: Tùy chọn màn hình IOP-2 với menu đồ họa, ngôn ngữ đa dạng (bao gồm Tiếng Việt khi cài đặt gói ngôn ngữ) và các trình hướng dẫn cài đặt (Wizard) từng bước giúp việc cấu hình trở nên trực quan và nhanh chóng.
- Phần mềm Startdrive Tích hợp trong TIA Portal: Cung cấp môi trường kỹ thuật đồng nhất cho việc lập trình PLC, HMI và biến tần Siemens, tiết kiệm thời gian và công sức cho các kỹ sư tự động hóa.
- Kết nối Đơn giản: Các cổng kết nối được bố trí hợp lý, dễ dàng truy cập. Hỗ trợ kết nối không dây qua module Smart Access Module (tùy chọn).
Tích hợp An toàn và Kết nối Linh hoạt:
- Chức năng An toàn STO (Safe Torque Off) SIL 2: Tích hợp sẵn theo tiêu chuẩn, giúp ngăn chặn động cơ khởi động không mong muốn, nâng cao an toàn cho người vận hành và thiết bị mà không cần contactor an toàn bên ngoài.
- Đa dạng Giao thức Truyền thông: Hỗ trợ sẵn các chuẩn công nghiệp phổ biến như PROFINET, Ethernet/IP, Modbus TCP/RTU, BACnet MS/TP, giúp truyền động điện G120X 1.5kW dễ dàng giao tiếp với hầu hết các hệ thống PLC và SCADA trên thị trường.
3. Hướng dẫn Chi tiết Kết nối Biến tần 6SL3220-3YE14-0UF0 với Phần mềm
Sử dụng Giao diện Web Server tích hợp (qua cổng Ethernet): Đây là cách đơn giản và tiện lợi nhất, không yêu cầu cài đặt phần mềm chuyên dụng.
- Bước 1: Kết nối vật lý: Dùng cáp Ethernet tiêu chuẩn (Cat5e trở lên) kết nối cổng Ethernet trên biến tần G120X với máy tính của bạn hoặc mạng LAN nội bộ.
- Bước 2: Xác định địa chỉ IP: Biến tần G120X thường có một địa chỉ IP mặc định (ví dụ: 169.254.11.22 hoặc được cấp qua DHCP nếu mạng hỗ trợ). Bạn có thể tìm thấy địa chỉ IP mặc định trong tài liệu hoặc cấu hình lại nếu cần thông qua bảng điều khiển BOP/IOP. Đảm bảo máy tính của bạn có địa chỉ IP cùng lớp mạng với biến tần.
- Bước 3: Truy cập Web Server: Mở trình duyệt web (Chrome, Firefox, Edge…) trên máy tính và nhập địa chỉ IP của biến tần vào thanh địa chỉ.
- Bước 4: Đăng nhập (nếu có yêu cầu mật khẩu): Nhập thông tin đăng nhập (nếu đã được cài đặt trước đó).
- Bước 5: Khám phá giao diện: Giờ đây bạn có thể xem trạng thái hoạt động, thông số vận hành, danh sách cảnh báo/lỗi, thay đổi các tham số cơ bản và thực hiện một số chức năng chẩn đoán. Giao diện trực quan, dễ sử dụng.
Sử dụng Phần mềm SINAMICS Startdrive (trong TIA Portal): Đây là công cụ mạnh mẽ và toàn diện nhất để làm việc với các dòng biến tần SINAMICS, bao gồm G120X.
- Bước 1: Cài đặt phần mềm: Tải và cài đặt TIA Portal cùng với gói phần mềm SINAMICS Startdrive từ trang web của Siemens. Đảm bảo phiên bản phần mềm tương thích với firmware của biến tần.
- Bước 2: Kết nối vật lý: Kết nối biến tần với máy tính chứa TIA Portal qua cổng Ethernet (PROFINET).
- Bước 3: Tạo dự án hoặc mở dự án có sẵn: Khởi động TIA Portal và tạo một dự án mới hoặc mở dự án đang làm việc.
- Bước 4: Thêm thiết bị (Add new device): Trong giao diện TIA Portal, thêm biến tần G120X (chọn đúng mã 6SL3220-3YE14-0UF0) vào cấu hình phần cứng của dự án.
- Bước 5: Thiết lập kết nối Online: Chuyển sang chế độ Online, phần mềm sẽ tự động dò tìm biến tần trên mạng hoặc bạn cần cấu hình địa chỉ IP/tên PROFINET cho biến tần trong dự án khớp với thiết bị thực tế.
- Bước 6: Tải/Upload và Vận hành: Sau khi kết nối thành công, bạn có thể tải cấu hình từ máy tính xuống biến tần (Download), đọc cấu hình từ biến tần lên máy tính (Upload), giám sát (Monitoring), chẩn đoán lỗi (Diagnostics), tinh chỉnh thông số (Parameterization), sao lưu/phục hồi và thậm chí thực hiện các tác vụ điều khiển cơ bản.
4. Từng bước Lập trình Cơ bản cho 6SL3220-3YE14-0UF0
A. Các phương pháp lập trình/cài đặt thông số:
- Sử dụng Bảng điều khiển BOP-2 (Basic Operator Panel – Tùy chọn): Giao diện dạng menu dựa trên văn bản 6 dòng, đơn giản, phù hợp cho các cài đặt cơ bản và giám sát nhanh.
- Sử dụng Bảng điều khiển IOP-2 (Intelligent Operator Panel – Tùy chọn): Giao diện đồ họa màu, hỗ trợ đa ngôn ngữ (có tiếng Việt), có các trình hướng dẫn cài đặt (Wizards) theo từng ứng dụng (bơm, quạt, băng tải), giúp việc cài đặt trở nên cực kỳ nhanh chóng và dễ dàng, ngay cả với người ít kinh nghiệm. Cho phép sao chép thông số giữa các biến tần.
- Sử dụng Phần mềm SINAMICS Startdrive (trong TIA Portal): Cung cấp giao diện đồ họa trực quan trên máy tính, quản lý thông số theo dạng cây thư mục logic, có chức năng tìm kiếm, so sánh, sao lưu/phục hồi, giám sát thời gian thực bằng biểu đồ (trace function). Đây là công cụ mạnh mẽ nhất cho việc lập trình và chẩn đoán chuyên sâu.
- Sử dụng Giao diện Web Server tích hợp: Cho phép thay đổi các thông số cơ bản và thực hiện cài đặt nhanh qua trình duyệt web, tiện lợi khi không có sẵn phần mềm hoặc bảng điều khiển.
B. Các bước lập trình cơ bản (Ví dụ sử dụng Startdrive hoặc IOP-2):
Bước 1: Cài đặt ban đầu (Commissioning Wizard): Đây thường là bước đầu tiên khi cài đặt biến tần mới. Trình hướng dẫn sẽ yêu cầu bạn nhập các thông tin cơ bản:
- Ngôn ngữ hiển thị.
- Ứng dụng chính (Bơm, Quạt, Băng tải…).
- Thông số động cơ (Motor data): Lấy từ nhãn động cơ (điện áp, dòng điện, công suất, tần số, tốc độ định mức, hệ số công suất cosφ). Việc nhập đúng thông số động cơ là cực kỳ quan trọng để biến tần điều khiển chính xác và bảo vệ động cơ hiệu quả.
- Chế độ điều khiển (Control mode): Thường là điều khiển Vector không cảm biến (SLVC) cho hiệu suất tốt hoặc U/f (tỷ lệ điện áp/tần số) cho các ứng dụng đơn giản.
- Nguồn tín hiệu điều khiển (Command source): Chọn cách điều khiển biến tần (ví dụ: qua Terminal DI/AI, qua mạng PROFINET, qua bảng điều khiển).
- Cài đặt giới hạn (Limits): Dòng điện tối đa, tốc độ tối đa/tối thiểu.
- Cài đặt thời gian tăng/giảm tốc (Ramp times): Thời gian để động cơ tăng tốc từ 0 lên tốc độ tối đa và ngược lại.
Bước 2: Tối ưu hóa động cơ (Motor Identification/Optimization – nếu cần): Sau khi nhập thông số, biến tần có thể thực hiện một bài kiểm tra tự động (khi động cơ đứng yên hoặc quay) để xác định chính xác các tham số nội tại của động cơ, giúp tối ưu hóa thuật toán điều khiển, đặc biệt quan trọng với chế độ SLVC.
Bước 3: Cấu hình ngõ vào/ra (I/O Configuration): Gán chức năng cho các ngõ vào số (DI – ví dụ: Start/Stop, Chạy thuận/nghịch, Reset lỗi), ngõ vào analog (AI – ví dụ: nhận tín hiệu đặt tốc độ từ biến trở hoặc cảm biến áp suất 4-20mA), và ngõ ra rơ le (DO – ví dụ: báo trạng thái chạy, báo lỗi).
Bước 4: Cấu hình các chức năng chuyên dụng (Application Functions): Kích hoạt và cài đặt các chức năng phù hợp với ứng dụng như:
- Chế độ ngủ đông cho bơm/quạt.
- Điều khiển PID tích hợp.
- Chức năng chống tắc nghẽn/làm sạch bơm.
- Bỏ qua tần số cộng hưởng.
- Phanh DC.
Bước 5: Cấu hình truyền thông (Communication Settings – nếu dùng): Cài đặt địa chỉ IP, tên PROFINET, tốc độ truyền… để tích hợp biến tần vào hệ thống mạng điều khiển.
Bước 6: Lưu thông số (Save Parameters): Sau khi hoàn tất cài đặt, cần lưu thông số vào bộ nhớ non-volatile của biến tần để không bị mất khi mất điện. Nên sao lưu cấu hình ra máy tính hoặc thẻ nhớ (nếu dùng IOP-2) để dễ dàng phục hồi khi cần.
5. Chủ động Khắc phục một số Lỗi Thường gặp trên Biến tần 6SL3220-3YE14-0UF0
| Mã Lỗi/Cảnh báo |
Tên Lỗi/Cảnh báo (Tiếng Anh) |
Mô tả Nguyên nhân Có thể |
Hướng Khắc phục Cơ bản |
| F0001 |
Overcurrent |
Quá dòng điện ngõ ra |
– Kiểm tra động cơ và cáp động cơ có bị ngắn mạch, chạm đất không.
– Kiểm tra tải có bị kẹt hoặc quá nặng không.
– Tăng thời gian tăng tốc (P1120).
– Kiểm tra thông số động cơ (P03xx) đã nhập đúng chưa.
– Thực hiện lại nhận dạng động cơ (P1900). |
| F0002 |
Overvoltage |
Quá điện áp DC link |
– Kiểm tra điện áp nguồn cung cấp có quá cao không.
– Tăng thời gian giảm tốc (P1121).
– Nếu lỗi xảy ra khi giảm tốc đột ngột hoặc tải có quán tính lớn, cân nhắc lắp thêm điện trở xả (braking resistor) và kích hoạt bộ hãm (braking module – nếu có hoặc cần lắp thêm).
– Kiểm tra thông số liên quan đến bộ điều khiển Vdc (P1280, P1240). |
| F0003 |
Undervoltage |
Thấp áp DC link |
– Kiểm tra điện áp nguồn cung cấp có ổn định và đủ không.
– Kiểm tra cầu chì, aptomat, contactor cấp nguồn cho biến tần.
– Kiểm tra kết nối dây nguồn. |
| F0004 |
Infeed Overheating |
Quá nhiệt bộ chỉnh lưu |
– Kiểm tra nhiệt độ môi trường xung quanh biến tần có quá cao không.
– Đảm bảo thông gió tốt cho tủ điện, vệ sinh quạt làm mát và lưới lọc bụi của biến tần.
– Kiểm tra xem biến tần có bị vận hành quá tải liên tục không. |
| F0005 |
I2T Overheating |
Quá nhiệt biến tần (tính toán) |
– Tương tự F0004, kiểm tra nhiệt độ môi trường và thông gió.
– Kiểm tra tải có phù hợp với công suất biến tần không.
– Giảm tải hoặc xem xét nâng cấp biến tần công suất lớn hơn. |
| F0011 |
Motor Overheating (I2T) |
Quá nhiệt động cơ (tính toán) |
– Kiểm tra xem động cơ có bị quá tải không.
– Đảm bảo thông gió tốt cho động cơ.
– Kiểm tra cài đặt bảo vệ quá nhiệt động cơ (P0611, P0614) có phù hợp không.
– Nếu sử dụng cảm biến nhiệt PTC/KTY, kiểm tra kết nối và cài đặt (P0601). |
| F7800 |
Drive: Motor Stalled |
Động cơ bị kẹt/dừng |
– Kiểm tra cơ cấu chấp hành (bơm, quạt, băng tải) có bị kẹt cứng không.
– Kiểm tra xem mô-men tải có vượt quá khả năng của động cơ/biến tần không.
– Tăng giới hạn mô-men (nếu cần và an toàn). |
| F7801 |
Motor Overcurrent |
Quá dòng động cơ |
– Tương tự F0001, tập trung kiểm tra phía động cơ và tải. |
| F7900 |
Motor Blocked / Speed Error |
Lỗi tốc độ / Động cơ bị khóa |
– Kiểm tra xem động cơ có quay tự do không.
– Kiểm tra kết nối encoder (nếu sử dụng chế độ điều khiển vòng kín).
– Kiểm tra cài đặt giới hạn tốc độ và thời gian giám sát. |
| A7910 |
Motor Identification Active |
Đang thực hiện nhận dạng động cơ |
– Đây là cảnh báo thông tin, không phải lỗi. Chờ quá trình nhận dạng hoàn tất. |
| F30001 |
Power unit: Overcurrent |
Quá dòng phần cứng |
– Lỗi nghiêm trọng, thường liên quan đến phần cứng mô-đun công suất (IGBT hỏng). Liên hệ nhà cung cấp hoặc dịch vụ kỹ thuật. |
| F30002 |
Power unit: DC link overvoltage |
Quá áp DC link phần cứng |
– Tương tự F0002 nhưng có thể do lỗi phần cứng. Kiểm tra các yếu tố bên ngoài trước, nếu không hết, liên hệ kỹ thuật. |
6. Liên hệ thanhthienphu.vn Ngay Hôm Nay để Nhận Tư vấn
Bạn đang đứng trước cơ hội nâng tầm hiệu quả vận hành, tiết kiệm chi phí năng lượng và đảm bảo an toàn tối đa cho hệ thống công nghiệp của mình. Bộ biến tần 6SL3220-3YE14-0UF0 G120X 3AC 1.5kW từ Siemens, với những tính năng vượt trội và độ tin cậy đã được khẳng định trên toàn cầu, chính là mảnh ghép hoàn hảo mà bạn đang tìm kiếm. Nó không chỉ là một thiết bị, mà là một giải pháp toàn diện, một khoản đầu tư thông minh cho sự phát triển bền vững của doanh nghiệp bạn.
Tại thanhthienphu.vn, chúng tôi không chỉ đơn thuần bán một sản phẩm. Chúng tôi mang đến cho bạn:
- Sự đảm bảo về chất lượng: Cam kết cung cấp sản phẩm 6SL3220-3YE14-0UF0 chính hãng Siemens 100%, với đầy đủ chứng từ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất.
- Chuyên môn sâu rộng: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp tối ưu nhất, phù hợp nhất với điều kiện và mục tiêu của doanh nghiệp bạn.
- Dịch vụ hỗ trợ tận tâm: Từ khâu tư vấn lựa chọn, hỗ trợ kỹ thuật trong quá trình lắp đặt, cài đặt, đến dịch vụ hậu mãi chu đáo, chúng tôi luôn đồng hành cùng bạn trong suốt vòng đời sản phẩm.
- Giá cả cạnh tranh và linh hoạt: Chúng tôi hiểu rõ bài toán chi phí của doanh nghiệp, đặc biệt là các SME. Thanhthienphu.vn luôn nỗ lực mang đến mức giá tốt nhất cùng các chính sách thanh toán linh hoạt.
- Sẵn có và giao hàng nhanh chóng: Với kho hàng đa dạng và quy trình làm việc chuyên nghiệp, chúng tôi đảm bảo cung cấp sản phẩm nhanh chóng đến tận tay khách hàng tại Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai và các khu công nghiệp trên toàn quốc.
Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 hoặc truy cập website: thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết và gửi yêu cầu tư vấn. Hoặc ghé thăm văn phòng của chúng tôi tại: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
Hãy để thanhthienphu.vn trở thành người bạn đồng hành đáng tin cậy trên con đường chinh phục những đỉnh cao mới trong tự động hóa công nghiệp!
