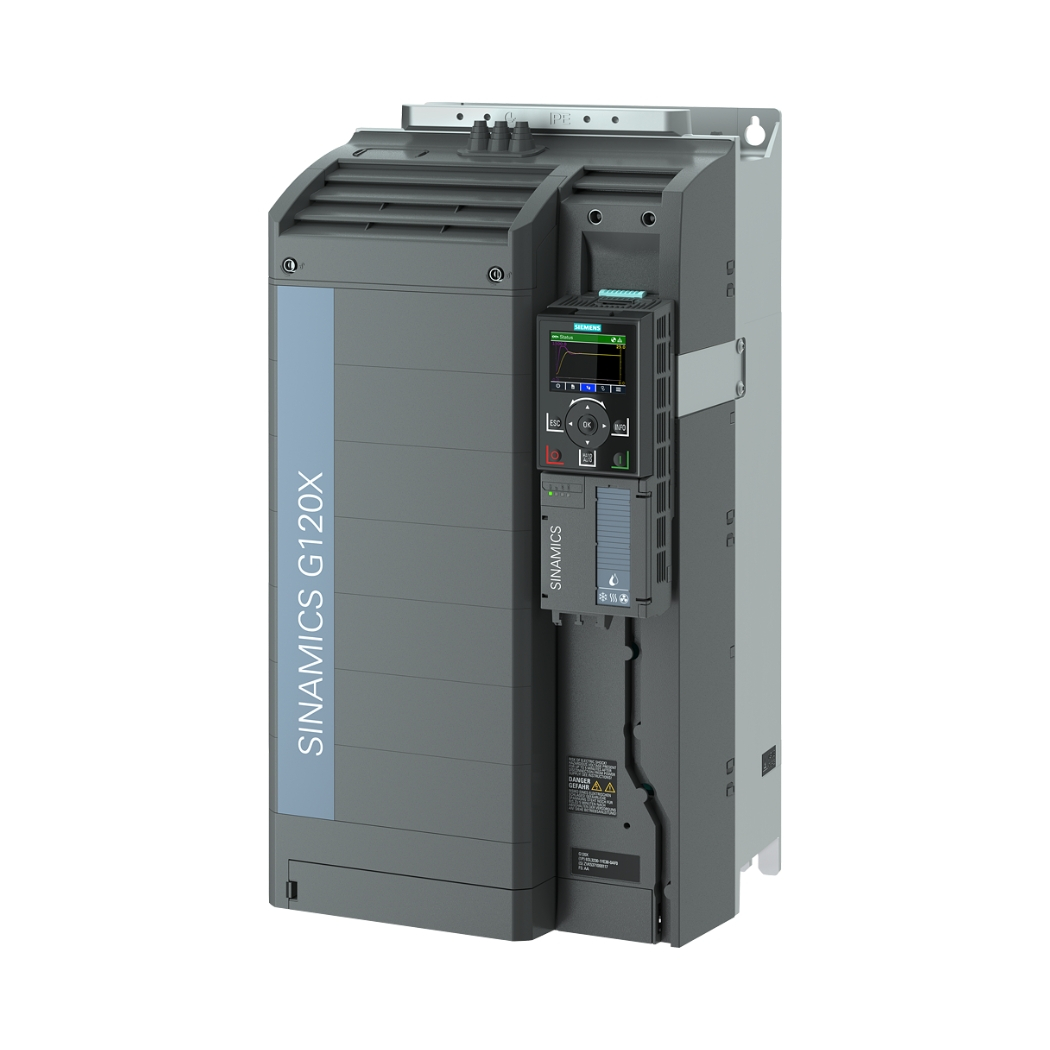

6SL3220-2YE42-0UB0 SINAMICS G120X 3AC 90KW, biến tần mạnh mẽ cho hệ thống bơm, quạt, máy nén trong công nghiệp, mang đến giải pháp vận hành tối ưu, tiết kiệm năng lượng và nâng cao hiệu suất.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn kiến tạo tương lai sản xuất bền vững với dòng sản phẩm bộ điều khiển động cơ, biến tần công nghiệp chất lượng cao này.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE42-0UB0
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE42-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3 pha 380-480 V AC (+10% / -20%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 90 kW (125 HP) |
| Dòng điện đầu ra định mức | 175 A |
| Tần số đầu ra | 0-550 Hz (có thể điều chỉnh) |
| Khả năng quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Chế độ điều khiển | V/f, Vector không cảm biến (Sensorless Vector Control – SLVC), Vector có cảm biến (Closed-loop Vector Control) |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C (tùy thuộc vào điều kiện lắp đặt và thông gió) |
| Độ ẩm | < 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 700 x 320 x 345 mm (ước tính, có thể thay đổi tùy theo phiên bản cụ thể) |
| Trọng lượng | ~80 kg (ước tính) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Truyền thông | PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS, BACnet MS/TP (tùy chọn) |
| Ứng dụng điển hình | Bơm, quạt, máy nén, băng tải, máy đùn, máy trộn, máy ly tâm… |
| Phần mềm hỗ trợ | STARTER, Startdrive (trong TIA Portal) |
| Phụ kiện tùy chọn (option) | Bộ lọc đầu vào, bộ lọc đầu ra, điện trở hãm, bảng điều khiển BOP-2, IOP-2, cáp kết nối, mô-đun truyền thông… |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE42-0UB0
- Khối công suất (Power Module): Chứa các linh kiện bán dẫn công suất (IGBT) thực hiện chức năng biến đổi điện áp và tần số.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, giám sát và bảo vệ.
- Khối giao diện (Interface Module): Cung cấp các cổng kết nối truyền thông, đầu vào/ra tín hiệu điều khiển.
- Hệ thống làm mát: Quạt gió hoặc hệ thống tản nhiệt chất lỏng (tùy chọn) đảm bảo thiết bị hoạt động ổn định trong dải nhiệt độ cho phép.
- Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE42-0UB0
- Điều khiển Vector không cảm biến (SLVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống.
- Chế độ ECO: Tự động điều chỉnh điện áp và dòng điện theo tải thực tế, tối ưu hóa hiệu suất sử dụng năng lượng.
- Chức năng bảo vệ toàn diện: Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, kẹt rotor…
- Tích hợp sẵn các chức năng điều khiển bơm, quạt chuyên dụng: Điều khiển đa bơm (Multi-pump control), điều khiển PID, chế độ ngủ/thức…
- Hỗ trợ nhiều giao thức truyền thông: Dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Giúp đơn giản hóa quá trình cài đặt và cấu hình.
- Khả năng ghi lại dữ liệu hoạt động (Data logging): Hỗ trợ giám sát và phân tích hiệu suất hệ thống.
- Chức năng điều khiển từ xa: Thông qua bảng điều khiển hoặc phần mềm.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE42-0UB0 Với Phần Mềm
Phần mềm:
- STARTER: Phần mềm cấu hình và chạy thử cơ bản, thích hợp cho các ứng dụng đơn giản.
- Startdrive (trong TIA Portal): Phần mềm tích hợp trong TIA Portal, cung cấp đầy đủ tính năng, hỗ trợ các ứng dụng phức tạp.
Cáp kết nối:
- Cáp USB: Kết nối trực tiếp biến tần với máy tính.
- Cáp Ethernet: Kết nối biến tần vào mạng Ethernet.
Các bước thực hiện:
- Cài đặt phần mềm STARTER hoặc Startdrive (trong TIA Portal) trên máy tính.
- Kết nối biến tần với máy tính bằng cáp USB hoặc Ethernet.
- Mở phần mềm và chọn loại biến tần G120X.
- Thiết lập kết nối (chọn cổng COM hoặc địa chỉ IP).
- Tải thông số cấu hình từ biến tần (nếu có).
- Cấu hình các thông số cần thiết (thông số động cơ, chế độ điều khiển, thông số truyền thông…).
- Lưu cấu hình và tải xuống biến tần.
- Kiểm tra kết nối và chạy thử.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE42-0UB0
Việc lập trình 6SL3220-2YE42-0UB0 SINAMICS G120X có thể được thực hiện thông qua:
- Bảng điều khiển (BOP-2, IOP-2): Giao diện trực quan, dễ sử dụng, thích hợp cho các thao tác cơ bản.
- Phần mềm STARTER hoặc Startdrive: Cung cấp giao diện đồ họa, hỗ trợ lập trình trực quan bằng các khối chức năng (Function Block Diagram – FBD) hoặc danh sách lệnh (Statement List – STL).
Các bước lập trình cơ bản:
- Xác định yêu cầu điều khiển: Tốc độ, mô-men, chế độ hoạt động…
- Chọn chế độ điều khiển: V/f, SLVC, Vector có cảm biến.
- Nhập thông số động cơ: Tên, công suất, điện áp, dòng điện, tốc độ định mức…
- Cài đặt các thông số bảo vệ: Giới hạn dòng điện, điện áp, nhiệt độ…
- Cấu hình các chức năng ứng dụng: Điều khiển bơm, quạt, PID…
- Thiết lập thông số truyền thông: Địa chỉ, tốc độ truyền…
- Lưu chương trình và tải xuống biến tần.
- Kiểm tra và chạy thử.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE42-0UB0
| Mã lỗi | Mô tả lỗi | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, động cơ, cáp kết nối. Giảm tải hoặc tăng thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp nguồn, cài đặt thông số bảo vệ quá áp. |
| F0003 | Thấp áp | Kiểm tra điện áp nguồn, cài đặt thông số bảo vệ thấp áp. |
| F0004 | Quá nhiệt biến tần | Kiểm tra hệ thống làm mát, nhiệt độ môi trường. Đảm bảo thông gió tốt. |
| F0005 | Quá nhiệt động cơ | Kiểm tra tải, thông gió động cơ. Sử dụng cảm biến nhiệt độ động cơ (nếu có). |
| F0070 | Lỗi truyền thông | Kiểm tra cáp kết nối, cài đặt thông số truyền thông. |
| F07900 | Lỗi cấu hình | Kiểm tra lại các thông số cấu hình, đảm bảo phù hợp với động cơ và ứng dụng. |
| F30002 | Lỗi phần cứng | Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn hoặc Siemens. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp biến tần mạnh mẽ, tin cậy và tiết kiệm năng lượng cho hệ thống của mình, SINAMICS G120X 90KW (6SL3220-2YE42-0UB0) chính là lựa chọn hoàn hảo.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp sản phẩm chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, nhiều ưu đãi hấp dẫn.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm, sẵn sàng hỗ trợ bạn lựa chọn giải pháp phù hợp nhất.
- Hỗ trợ kỹ thuật tận tâm: Dịch vụ hỗ trợ 24/7, giải đáp mọi thắc mắc, hướng dẫn lắp đặt, cài đặt, vận hành và khắc phục sự cố.
- Bảo hành chính hãng: Chế độ bảo hành theo tiêu chuẩn của Siemens, đảm bảo quyền lợi của khách hàng.
- Giao hàng nhanh chóng: Giao hàng toàn quốc, đảm bảo đúng tiến độ.
- Địa chỉ uy tín: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Hotline tư vấn: 08.12.77.88.99
- Website:thanhthienphu.vn
Đừng bỏ lỡ cơ hội sở hữu biến tần SINAMICS G120X 90KW, giải pháp tối ưu cho hệ thống của bạn!
Thanhthienphu.vn – Đồng hành cùng bạn trên mọi hành trình phát triển!
