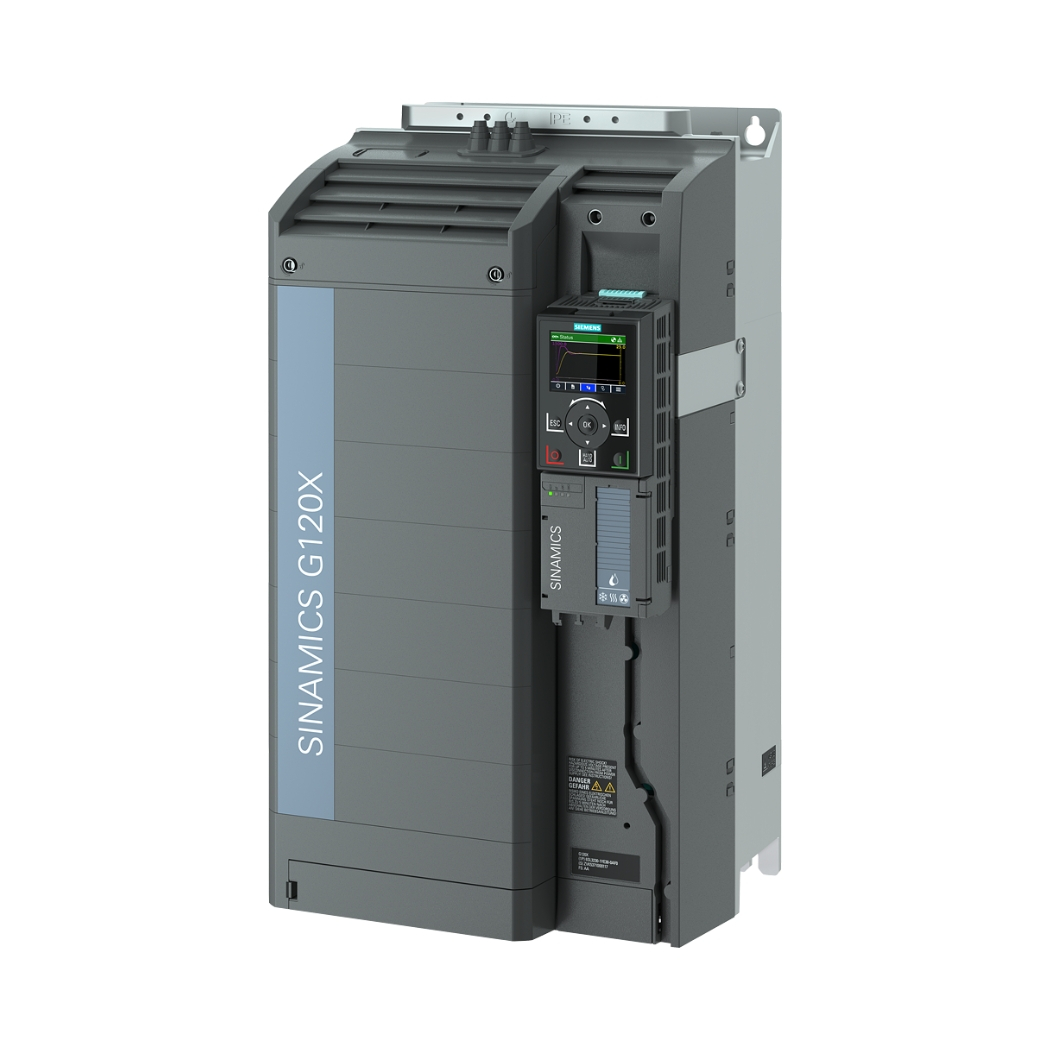

6SL3220-2YE40-0UB0 SINAMICS G120X 3AC 55KW, bộ biến tần mạnh mẽ từ Siemens, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất và tiết kiệm năng lượng cho hệ thống của bạn.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng bạn nâng tầm hiệu quả vận hành với các dòng biến tần công nghiệp, thiết bị điều khiển tự động, và giải pháp năng lượng tối ưu.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE40-0UB0
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE40-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Nhà sản xuất | Siemens |
| Điện áp đầu vào | 3 pha AC 380-480 V (-20% / +10%) |
| Công suất định mức | 55 kW (75 HP) |
| Dòng điện định mức | 102 A |
| Tần số đầu ra | 0-550 Hz |
| Cấp bảo vệ | IP20 (Tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C (giảm công suất trên 45°C) |
| Độ ẩm cho phép | < 95% (không ngưng tụ) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU, BACnet MS/TP (tùy chọn) |
| Chế độ điều khiển | V/f, vector không cảm biến (sensorless vector control – SVC), vector có cảm biến (flux current control – FCC) |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, ngắn mạch, chạm đất, lỗi truyền thông… |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy nghiền, máy đùn, máy trộn, và các ứng dụng công nghiệp khác đòi hỏi điều khiển tốc độ và mô-men chính xác. |
| Kích thước (Cao x Rộng x Sâu) | 570 x 275 x 297 mm (có thể thay đổi tùy phiên bản) |
| Trọng lượng | Khoảng 43 kg (có thể thay đổi tùy phiên bản) |
| Tiêu chuẩn | CE, UL, cUL, CSA, EAC, RCM, RoHS |
| Phần mềm hỗ trợ | STARTER, Startdrive (TIA Portal) |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE40-0UB0
- Khối công suất (Power Module): Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, mang lại hiệu suất chuyển đổi năng lượng cao, giảm thiểu tổn hao và nhiệt độ hoạt động.
- Khối điều khiển (Control Unit): Bộ vi xử lý mạnh mẽ, cho phép thực hiện các thuật toán điều khiển phức tạp, đáp ứng nhanh chóng với các thay đổi của tải và đảm bảo độ chính xác cao.
- Hệ thống tản nhiệt: Thiết kế tối ưu với quạt làm mát hiệu suất cao, đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ linh kiện.
- Vỏ bảo vệ: Chắc chắn, chống bụi, chống ẩm, bảo vệ các linh kiện bên trong khỏi các tác động của môi trường.
- Giao diện người dùng: Thân thiện, dễ sử dụng, cho phép cài đặt, giám sát và điều khiển biến tần một cách dễ dàng.
- Các cổng kết nối: Đa dạng, hỗ trợ nhiều giao thức truyền thông, dễ dàng tích hợp vào hệ thống tự động hóa.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE40-0UB0
- Điều khiển vector không cảm biến (SVC): Cho phép điều khiển tốc độ và mô-men động cơ một cách chính xác mà không cần cảm biến tốc độ, giảm chi phí và độ phức tạp của hệ thống.
- Điều khiển vector có cảm biến (FCC): Đạt độ chính xác cao nhất trong điều khiển động cơ, đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác và đáp ứng nhanh.
- Chế độ tiết kiệm năng lượng (ECO mode): Tự động điều chỉnh điện áp và dòng điện cấp cho động cơ để tối ưu hóa hiệu suất sử dụng năng lượng, giảm chi phí điện năng.
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, quá nhiệt, mất pha, ngắn mạch, đảm bảo an toàn cho hệ thống và người vận hành.
- Tích hợp chức năng PLC (Programmable Logic Controller): Cho phép thực hiện các tác vụ điều khiển logic đơn giản, giảm thiểu nhu cầu sử dụng PLC bên ngoài.
- Khả năng kết nối mạng: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, giúp dễ dàng tích hợp vào hệ thống SCADA, DCS.
- Chế độ Bơm/Quạt chuyên dụng: Các thuật toán được tối ưu riêng, tăng hiệu quả vận hành, giảm hao mòn cơ khí.
- Tính năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp việc cài đặt trở nên dễ dàng và nhanh chóng.
- Chức năng Bypass: Cho phép chuyển đổi giữa chế độ vận hành bằng biến tần và chế độ vận hành trực tiếp từ lưới điện, tăng tính linh hoạt và độ tin cậy của hệ thống.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE40-0UB0 Với Phần Mềm
Siemens cung cấp các phần mềm mạnh mẽ để hỗ trợ việc kết nối, cấu hình và giám sát 6SL3220-2YE40-0UB0:
- STARTER: Phần mềm cấu hình truyền thống, phù hợp với những người dùng đã quen thuộc với các sản phẩm Siemens.
- Startdrive (TIA Portal): Tích hợp trong nền tảng TIA Portal, mang đến giao diện trực quan, dễ sử dụng, hỗ trợ cấu hình, lập trình và chẩn đoán lỗi.
Các bước kết nối cơ bản:
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive.
- Cáp kết nối (USB, Ethernet) tùy thuộc vào loại giao tiếp của biến tần.
- Nguồn cấp cho biến tần.
Kết nối phần cứng:
- Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (USB, Ethernet).
- Cấp nguồn cho biến tần.
Kết nối phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Chọn loại biến tần 6SL3220-2YE40-0UB0.
- Thiết lập kết nối (chọn cổng COM, địa chỉ IP).
- Thực hiện “Online” để kết nối với biến tần.
Cấu hình và giám sát:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cài đặt các thông số hoạt động (tốc độ, mô-men, thời gian tăng/giảm tốc…).
- Giám sát các thông số vận hành (tốc độ, dòng điện, điện áp, nhiệt độ…).
- Chẩn đoán lỗi và xem lịch sử hoạt động.
- Cập nhật firmware.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE40-0UB0
SINAMICS G120X có thể được lập trình theo nhiều cách, tùy thuộc vào mức độ phức tạp của ứng dụng và kinh nghiệm của người dùng:
- Cài đặt thông số (Parameterization): Phương pháp đơn giản nhất, phù hợp với các ứng dụng cơ bản. Người dùng chỉ cần thay đổi các thông số cài đặt sẵn trên biến tần thông qua bảng điều khiển hoặc phần mềm.
- Sử dụng các khối chức năng (Function Blocks): Startdrive cung cấp các khối chức năng được xây dựng sẵn, cho phép người dùng dễ dàng thực hiện các tác vụ điều khiển phức tạp hơn (ví dụ: điều khiển PID, điều khiển vị trí…).
- Lập trình bằng Ngôn ngữ khối chức năng liên tục CFC: (Continuous Function Chart ) Dành cho các ứng dụng nâng cao, Siemens cung cấp các công cụ lập trình mạnh mẽ, cho phép bạn xây dựng các chương trình điều khiển phức tạp, đáp ứng mọi yêu cầu của ứng dụng.
Ví dụ về cài đặt thông số cơ bản:
| Thông số | Mô tả | Giá trị ví dụ |
|---|---|---|
| P0304 | Điện áp định mức động cơ | 380 V |
| P0305 | Dòng điện định mức động cơ | 100 A |
| P0307 | Công suất định mức động cơ | 55 kW |
| P0310 | Tần số định mức động cơ | 50 Hz |
| P1080 | Tần số tối thiểu | 0 Hz |
| P1082 | Tần số tối đa | 50 Hz |
| P1120 | Thời gian tăng tốc | 10 s |
| P1121 | Thời gian giảm tốc | 10 s |
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE40-0UB0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, động cơ bị kẹt, thời gian tăng tốc quá ngắn, thông số cài đặt không phù hợp. | Kiểm tra tải, kiểm tra động cơ, tăng thời gian tăng tốc, kiểm tra và điều chỉnh thông số. |
| F0002 | Quá áp | Điện áp lưới quá cao, điện trở hãm quá nhỏ (nếu có), lỗi trong quá trình hãm. | Kiểm tra điện áp lưới, kiểm tra điện trở hãm, liên hệ với nhà cung cấp nếu điện áp lưới không ổn định. |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất pha. | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn, liên hệ với nhà cung cấp nếu điện áp lưới không ổn định. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, hệ thống tản nhiệt bị tắc. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh hệ thống tản nhiệt. |
| F0005 | Quá nhiệt động cơ | Tải quá lớn, động cơ bị kẹt, thông số cài đặt không phù hợp, hệ thống làm mát động cơ (nếu có) không hoạt động hiệu quả. | Kiểm tra tải, kiểm tra động cơ, kiểm tra và điều chỉnh thông số, kiểm tra hệ thống làm mát động cơ. |
| F0070 | Lỗi truyền thông (nếu có) | Cáp kết nối bị lỏng/hỏng, cấu hình truyền thông không chính xác. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| A0501 | Cảnh báo quá dòng | Dòng điện vượt ngưỡng cảnh báo, nhưng chưa đến mức gây lỗi. | Kiểm tra tải, kiểm tra động cơ, tăng thời gian tăng tốc, kiểm tra và điều chỉnh thông số, đây là một cảnh báo trước, nếu không xử lý kịp thời có thể dẫn đến lỗi F0001 |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống của mình với 6SL3220-2YE40-0UB0 SINAMICS G120X? Bạn mong muốn được trải nghiệm những lợi ích vượt trội mà bộ biến tần này mang lại?
Hãy để thanhthienphu.vn đồng hành cùng bạn!
- Đội ngũ chuyên gia: Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa và điều khiển động cơ, thanhthienphu.vn sẵn sàng tư vấn, hỗ trợ bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách.
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6SL3220-2YE40-0UB0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: thanhthienphu.vn luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất, cùng nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ hậu mãi chu đáo: thanhthienphu.vn không chỉ bán sản phẩm, mà còn cung cấp dịch vụ hỗ trợ kỹ thuật, bảo hành, bảo trì tận tâm, đảm bảo hệ thống của bạn hoạt động ổn định và hiệu quả.
- Giải pháp toàn diện: thanhthienphu.vn cung cấp đầy đủ các phụ kiện, thiết bị đi kèm, giúp bạn dễ dàng tích hợp SINAMICS G120X vào hệ thống hiện có.
Liên hệ ngay với thanhthienphu.vn để được tư vấn và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa và điều khiển động cơ!
